Кран Маевского — стравливающая воздух запорная арматура. — Статьи

просмотров.

Главная задача крана Маевского – стравливать воздух, скапливающийся внутри отопительных батарей. Безобидные воздушные пузырьки постепенно накапливаются и создают объемные пустоты внутри элементов отопительного оборудования. Это заметно снижает их эффективность, а иногда может даже перекрыть ход теплоносителя, полностью «выключив» радиатор из системы отопления.



Несмотря на известность и популярность данного словосочетания, в официальной документации термин «Кран Маевского» не употребляется. В специальной литературе и документах данный прибор называется «Игольчатый радиаторный воздушный клапан». Однако большинство сантехников все же придерживаются «народного» названия, чтобы подчеркнуть, что это изобретение нашего земляка.


История изобретения крана Маевского



До 1931 года проблему скопления воздуха в батареях центрального отопления решали установкой обычных кранов. Достаточно было открыть его, подставив ведро, и закрыть, когда закончится воздух и потечет вода. Однако степень ответственности жителей оказалась невысокой, поэтому многие набирали из этого крана воду для хозяйственных нужд несмотря на уговоры и угрозы со стороны представителей коммунальных служб. Это приводило к опасным скачкам давления в городской системе отопления.

Была поставлена задача разработать устройство, которое позволяло бы стравливать воздух, но не давало бы набирать воду. В 1931 конструктор Роев представил такое устройство, а спустя два года более практичный вариант предложил ленинградский инженер Чеслав Маевский. Его конструкция отличалась более надежным запором «конус в конус». В современных устройствах используется такой же принцип, поэтому их традиционно называют «кранами Маевского».

Устройство и принцип действия

Данное приспособление используется во всех обогревательных приборах, подключаемых к центральной системе водяного отопления (радиаторы, полотенцесушители). В воде неизбежно присутствует растворенный воздух. В радиаторе вода остывает и часть воздуха выделяется в виде пузырьков, которые постепенно скапливаются и образуют воздушную камеру.

Из-за данного явления эффективность батареи снижается, а иногда целые секции оказываются холодными. Стравливание воздуха, образующего описанные пустоты, и является главной задачей крана Маевского. Несмотря на разнообразие форм и дизайна (а оформление современных радиаторов и полотенцесушителей подразумевает соответствующий дизайн для воздушного крана), внутреннее устройство у всех клапанов одинаковое.

В основе конструкции – конусный шток, входящий в идеально подогнанное отверстие такой же формы. Это и есть основа конструкции, остальные элементы нужны для подключения к отопительному прибору, поэтому могут отличаться присоединительным размером и другими особенностями.

При покупке воздушного крана обязательно нужно убедиться, что присоединительный диаметр соответствует таковому на вашем отопительном приборе (стандартные диаметры – 1/2, ¾ и 1 дюйм).

Как стравить воздух при помощи крана Маевского

Устройство разработано таким образом, чтобы использовать его можно было самостоятельно – без специализированных инструментов и профессиональных навыков. Это нужно делать всякий раз, когда теплоотдача радиатора или полотенцесушителя заметно снижается. Обычно наличие воздуха можно почувствовать рукой, ощупав радиатор. Некоторые его части будут заметно холоднее (а иногда и весь прибор холоднее, чем другие).

Чтобы решить проблему, достаточно выполнить следующие шаги:

  1. Подготовить ведро и тряпку. Ведро следует подставить под кран, а тряпка нужна на случай, если вода всё же попадет на пол.
  2. Открыть кран поворотом на 180°. Современные краны обычно имеют для этого специальную ручку, но иногда может потребоваться ключ или отвертка (обычно – прямой шлиц).
  3. Воздух должен выходить с сильным шипением. Если шипения нет или оно едва различимо, нужно аккуратно попытаться открыть кран сильнее.
  4. Дождаться, когда закончится воздух и пойдет вода. Теперь кран следует закрыть и вытереть досуха.

Отдельную категорию представляют автоматические воздушные краны. В основе их конструкции также лежит запор «конус в конус», но механизм срабатывания полностью автоматизирован, благодаря чему участие человека не требуется. У многих автоматика вызывает опасение, поскольку нет ощущения полного контроля над таким краном. Однако беспокоиться не следует, это очень надежные устройства, автоматически запирающиеся, как только через них начинает проходить вода.

Самостоятельная установка

Установить воздушный клапан самостоятельно совсем не сложно, поскольку обычно все приборы уже имеют соответствующие присоединительные элементы. Если такой элемент не предусмотрен, самостоятельная установка нежелательна. В остальных случаях не потребуется редких инструментов и специальных знаний.

Работы по установке следует проводить, когда в отопительной системе нет теплоносителя. При подключении к городской системе централизованного отопления это можно сделать летом. Если используется собственное отопление в частном доме, то следует слить теплоноситель самостоятельно. Если есть возможность выключить из системы отдельный радиатор отопления – это оптимальный вариант (обычно внизу присутствует специальный кран, через который можно слить воду).

В целом алгоритм установки клапана выглядит следующим образом:
1. Убедитесь, что в радиаторе нет теплоносителя.
2. Выкрутите заглушку и установите клапан (желательно заранее подготовить все ключи, которые понадобятся).
3. После пуска воды выпустите лишний воздух через установленный клапан.


В старых радиаторах из чугуна нет отверстия для крана Маевского. Но толщина материала позволяет просверлить его и нарезать резьбу самостоятельно. Для этого помимо ключей потребуется также дрель и метчик соответствующего диаметра.

Особенности установки и обслуживания

Обратите внимание, что автоматический клапан нельзя устанавливать на трубы, подключенные к городской теплосети. Здесь подходят только устройства, запираемые вручную, а тонкая автоматика быстро выходит из строя из-за загрязнения воды в коммунальной системе. Также на работе автоматического клапана отрицательно сказываются гидроудары и перепады давления, характерные для городской отопительной сети.

Основные правила использования крана Маевского:

  • Кран должен устанавливаться непосредственно на отопительный прибор, без промежуточных элементов.
  • Перед любыми работами по установке, использованию или обслуживанию клапана необходимо убедиться, что под рукой есть ведро, тряпка и все необходимые инструменты.
  • С выходящим из крана газом следует быть осторожным, поскольку он вполне может оказаться легковоспламеняющимся.
  • Запрещено оставлять клапан в открытом состоянии, даже если в системе нет воды. Главная поломка, которой подвержен кран – засоры из-за кусочков ржавчины или мусора. Эту проблему несложно устранить при помощи обычной иголки или булавки.


Кран Маевского – очень простое устройство, в котором практически нечему ломаться. Главное, чтобы он был изготовлен из качественных сплавов, которые сохранят свою целостность и не поддадутся коррозионному воздействию химически активных веществ. Если же прочистка не помогает, вероятно, запорный механизм клапана действительно был поврежден присадками теплоносителя.



В таком случае ремонт невозможен, необходима замена. К счастью, сделать это несложно (алгоритм установки был описан выше), а стоит кран Маевского из качественных материалов относительно недорого. Возможен также вариант, что засорился не клапан, а сам радиатор, но в таком случае без помощи специалиста уже не обойтись.





Как выпустить воздух из батареи отопления — советы специалистов


Как избежать появления воздушных пробок

Последовательность профилактических мероприятий зависит от типа отопительной системы.

Открытый контур

Система такого вида заполняется горячей водой самостоятельно. Все вентили на радиаторах должны быть открыты, обеспечивая беспрепятственный доступ воды. Необходимо следить за силой напора и не допускать слишком сильного и быстрого наполнения. При заполнении свободного пространства батарей закройте вентиль слива.

Заполнение систем закрытого типа

Действия при заполнении такого типа системы отличаются от стандартов. Первостепенно вентили наоборот закрываются. Открытым оставляется лишь тот, через который заливается вода в систему. Затем подключается насос для обеспечения стабильного давления в трубах. Воздух с батарей выпускается с помощью кранов лишь после заполнения всей системы водой.

Вы видите при соблюдении правил и проведении профилактики вполне возможно свести к минимуму вероятность появления в системе отопления воздушных пробок, снижающих температурный режим в квартире.

Как выпустить воздух из радиатора с помощью воздухоотводчика

Выпустить воздух из радиаторов помогут клапаны (они могут быть ручными или автоматическими). Разберем их типы.

Кран Маевского

Игольчатый клапан, в конструкции которого предусмотрены корпус и винт конической формы – очень плотно закрепленные между собой, что позволяет предотвратить утечку воды.

В кране есть боковое отверстие, позволяющее спустить воздух из теплоносителя посредством отвертки или ключа из комплекта (в некоторых моделях – вручную). При установке крана Маевского нужно следить за тем, чтобы трубка, через которую удаляется воздух, смотрела точно вниз (но не в стену!).

Обратите внимание! К чугунному радиатору следует выбрать автоматический воздухоотводчик.

Итак, как же выпустить воздух из радиатора? Следуйте следующей инструкции:

  1. Возьмите ключ или отвертку, тряпку и поставьте какую-нибудь емкость под кран.
  2. Отключите насос.
  3. Начинайте аккуратно поворачивать кран против часовой стрелки.
  4. Воздух из радиатора вряд ли будет чистым.
  5. Закройте кран после того, как из него потечет вода.

Обратите внимание! Если в системе используется низкокачественная вода, то не будут лишними отсекающие клапаны. Вначале устанавливают предотвращающий скопление мусора клапан, а затем – кран.

Автоматический воздухоотводчик

Он помогает автоматически спустить воздух из теплоносителя в случае его скопления. Воздухоотводчик имеет латунный корпус, поплавок, шарнирный рычаг и клапан. Запорный колпачок герметичен, подпружинная защита не пропускает в систему мусор.

Принцип работы системы следующий:

  1. Пока не потребуется выпустить воздух из радиатора, клапан прикрыт поплавком.
  2. Для того чтобы выпустить воздух из радиатора, поплавок открывает клапан.
  3. По мере удаления газа воздухоотводчик возвращается в исходное положение.

Помните! Автоматический воздухоотводчик имеет отверстие для восьмигранного ключа или отвертки, посредством которых при возникновении неполадок воздух из радиатора можно спустить вручную.

Сепаратор воздуха

Это устройство позволяет выпустить воздух из радиаторов в автономных системах. Сепаратор воздуха удаляет накопившийся в системе газ, преобразуя его в пузыри. Прибор используется вместе с сепаратором шлама, выводящим из воды различные загрязнители.

Система имеет следующий вид: металлический цилиндр, на нем – воздухоотвод, под ним – вентиль для сброса шлама. Во внутренней части расположена металлическая сетка, которая создает вихревые потоки. Вода, проходя через систему, наполняется пузырьками воздуха, которые поднимаются и выходят через воздухоотвод. Оставшаяся грязь сливается через кран.

Умение выпустить воздух из радиатора поможет предотвратить серьезные поломки. Также удаляют газ для «профилактики», следует это сделать дважды (чтобы убедиться в отсутствии газа). Однако если в системе отопления есть неисправности, то спустить воздух из теплоносителя нужно несколько раз.

Читайте материал по теме: Как поменять радиатор отопления без ошибок

Причины завоздушивания системы

Существует несколько достаточно распространённых причин, провоцирующих появление воздушной пробки внутри отопительных конструкций:

  • разгерметизация, произошедшая в процессе осуществления планово-предупредительных или ремонтных работ;
  • неправильная промывка или опрессовка системы с последующим заполнением водяного контура штатным теплоносителем;
  • локальное нарушение целостности трубопроводов и радиаторных батарей под негативным внешним воздействием или в результате ошибок обслуживания и эксплуатации;
  • в частных домовладениях – отсутствие в смонтированной системе достаточного трубного уклона и расширительного бачка;
  • пониженный уровень давления в водопроводе, заполнение образовавшихся пустот воздухом;
  • неисправное состояние воздухозаборных элементов;
  • подсоединение к отопительной конструкции системы «тёплый пол» с разными по высоте трубами;
  • всасывание воздуха через негерметичные шовные соединения и участки стыков;
  • низкое качество теплоносителя, перенасыщенность его газами;
  • восполнение объёма теплового носителя путём добавления холодной водопроводной воды.

Одна из наиболее часто встречающихся проблем – наличие ошибок и погрешностей на этапе создания проектной документации или монтажа трубной разводки.

Система отопления без воздушных пробок

Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:

  • правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
  • использовать автоматические и ручные воздухоотводчики.

Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой

При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу


Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика

Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип

. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.

Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.

Как найти воздушную пробку?

В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.

Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель

. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.


Как определить воздушную пробку в батарее
Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке

.

Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.

Избавляемся от воздушной пробки

При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.

Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом

:

  1. Открывают ближайший к воздушному пузырю воздушный кран или клапан.
  2. Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.


Автоматический воздухоотводный клапан с угловым подключением
Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.

Установка крана Маевского

Чтобы решить проблему раз и навсегда, потребуется установить кран Маевского. Для этих целей необходимо приобрести футорку, которая устанавливается на место заглушки и имеет резьбу для вкручивания крана.


Футорка


Кран Маевского

Сама процедура проходит следующим образом:

  1. Отрезать батарею от общей подачи теплоносителя с помощью установленных кранов. Если таковых нет, то потребуется выполнить слив теплоносителя из системы – в частных домах это реализуется достаточно просто, а вот в квартирах придется обращаться в соответствующую организацию для согласования подобных мероприятий.
  2. Открутить заглушку, как описано в первом разделе статьи.
  3. Очистить резьбу от загрязнений, убедиться в ее целостности. Если бороздки «слизались» — выполнить нареку резьбы с помощью метчика.
  4. В качестве уплотнителя, намотать на резьбу небольшое количество льна или фум-ленты.


    Намотка льна на футорку

  5. Вкрутить футорку, затем установить кран Маевского на чугунную батарею.


    Установленный кран Маевского

  6. Наполнить систему водой и убедиться в отсутствии подтеканий.

Видео по установке крана Маевского:

Пользоваться краном для спуска воздуха очень просто, достаточно снять защитный колпачок и с помощью отвертки откручивать вентиль, пока не появится характерный свист. Если с выходного отверстия сразу льется вода, значит, радиатор полностью заполнен теплоносителем. Существует несколько причин, по которым батарея остается холодной, после спуска воздуха.

Действуя в соответствии с представленными рекомендациями, получиться спустить воздух с чугунной батареи. Откручивание пробки подойдут в том случае, если радиатор сравнительно новый и соединения еще не успели «прикипеть» друг к другу. Просверливание небольшого отверстия применимо даже для старых батарей, разборка которых не представляется возможной.

Поделиться:

Способы удаления воздуха из систем водяного отопления

Поскольку отопление может быть как с естественной, так и с принудительной циркуляцией теплоносителя, то и воздух в системе отопления может быть удален разными способами.

Для систем с естественной циркуляцией (рассматривается верхняя разводка труб) воздушная пробка может удаляться через расширительный бак, который должен находиться в самой верхней точке относительно всей системы.

Удаление воздуха через расширительный бак. Нажмите для увеличения.

Подающий трубопровод следует прокладывать с подъемом к баку. Если же разводка нижняя – следует предусмотреть удаление воздуха так же, как в системе отопления с циркуляционным насосом.

Для систем с принудительной циркуляцией следует предусмотреть воздухосборник – в самой высшей точке, который будет отвечать за спуск воздуха.

Подающий трубопровод в этом случае прокладывается с подъемом по направлению движения теплоносителя, а пузырьки воздуха, поднимаясь по стояку, удаляются из системы отопления через воздушные краны, которые должны быть установлены в самой верхней точке.

В любом случае, обратные трубопроводы следует прокладывать с определенным уклоном – в сторону слива воды, чтобы ускорить опорожнение труб во время ремонтных работ.

В системах отопления закрытого типа предусматриваются автоматические воздухоотводчики – их устанавливают в нескольких точках по линии трубопроводов, сброс воздуха из которых производится отдельно.

Если монтаж системы отопления и прокладка труб под требуемым уклоном произведены правильно, то стравливание через «воздушники» будет простым и не влекущим за собой какие-либо проблемы.

Хотелось бы отметить, что удаление воздуха из труб сопровождается увеличением расхода теплоносителя и повышением давления в них. В случае завоздушивания отопительных батарей может иметь место плохая герметичность трубопроводов отопления либо неравномерный перепад температур.

Очень часто в жилых домах, оборудованных автономным котлом с открытой системой отопления, сброс воды может осуществляться непосредственно через расширительный бак: после опорожнения желательно прождать не менее получаса и только затем открывать «воздушник» на баке — воздух самостоятельно выйдет весь при повышении температуры воды в системе.

Виды стравливающих механизмов


Клапан батареи

Известные механизмы, используемые для отвода воздуха из отопительных систем, принято делить на ручные и автоматические. Ручные приборы (или краны Маевского) отличаются небольшими размерами и устанавливаются, как правило, на торцевом срезе радиатора. Управление краном при стравливании воздуха осуществляется с помощью специального ключа, простой отверткой, а иногда и вручную.


Можно использовать плоскую отвертку

Стравливание воздуха с помощью крана Маевского должно производиться после полного остывания теплоносителя в системе (т. е. когда батареи холодные). Из-за своих небольших размеров приборы Маевского не отличаются высокой производительностью и используются обычно лишь для устранения локальных неисправностей.


Способы

Автоматические отводчики воздуха применяются в системах отопления закрытого типа и работают без непосредственного участия человека. Отличаясь высокой производительностью, они довольно чувствительны к содержанию примесей в теплоносителе и монтируются совместно с фильтрами, устанавливаемыми как на подающей, так и на обратной ветке отопительной системы.

Для повышения эффективности систем автоматического стравливания, они делаются многоступенчатыми, что обеспечивает возможность раздельного сброса воздуха в каждой группе приборов. В том случае, если трубы смонтированы с небольшим уклоном в направлении перемещения воды – спуск воздуха в них сопровождается повышенным расходом теплоносителя, что приводит, как правило, к постепенному увеличению давления в системе.

Причины образования воздушных пробок

Для эффективного отопления Вашего дома необходимо своевременно удалять воздушные «пробки».

«Закупоривание», или воздушная пробка может образоваться в трубопроводах, если:

  1. Систему отопления ремонтировали – при проведении ремонтных работ появление воздуха неизбежно.
  2. При прокладке и монтаже труб не соблюдался требуемый уклон и его направление.
  3. Падает давление – поскольку со временем уровень воды в трубах падает, то и трубопроводы опустошаются, заполняясь воздухом.
  4. Установлена система отопления с естественной циркуляцией теплоносителя (в частных домах небольших площадей отопление устраивается без принудительной циркуляции, т.е., не ставится циркуляционный насос). В этом случае завоздушивание системы отопления происходит вследствие возможного падения давления в трубах.
  5. Происходит утечка теплоносителя через плохо загерметизированные стыки трубопроводов. Течь заметить довольно трудно, если изъян небольшой (к примеру, соединение не очень плотное), а горячая вода может протекать и сразу испаряться.
  6. Система отопления неправильно заполняется после длительного простоя (осенью). Некоторые владельцы домов стремятся заполнить трубы водой быстро и «до отказа», однако это неправильно. Заполнение следует производить медленно, одновременно удаляя воздух из отопительных приборов и распределительных трубопроводов.

Воздух также может попадать в трубы непосредственно с теплоносителем – как известно, в воде имеется некоторое содержание воздушных пузырьков, которые поднимаются вверх при повышении температуры воды.

В домах, где к общему распределительному коллектору подключаются еще и водяные «теплые полы», также можно наблюдать образование воздушной пробки в системе отопления.

Причины практически те же, а вот устранение данной проблемы довольно проблематично, поскольку трубы располагаются неравномерно по своей высоте. Отсюда следует вывод: необходимо постоянно следить за давлением и расходом теплоносителя в трубах или установить воздухосборники (еще их называют «воздушниками»).

Причины появления воздуха в батареях

С началом отопительного сезона некоторые жильцы многоквартирных домов и владельцы собственных коттеджей задаются проблемой: как выпустить воздух из батареи отопления?

Как правильно выпустить воздух из батареи

Необходимость в этом возникает из-за неравномерного отопления помещений. После начала отопительного сезона становится заметно, что некоторые батареи греют хорошо, а некоторые остаются холодными целиком либо наполовину. Холодные радиаторы и шумы в них – признаки образования воздушных пробок, причинами которых являются:

  • отсутствие должного давления в системе отопления, что само по себе приводит к неправильной ее работе. Давление понижается при утечке теплоносителя через плохо загерметизированные швы;
  • выпуск радиаторов низкого качества, несоблюдение стандартов при их изготовлении;
  • производство некачественных ремонтных работ – несоблюдение направлений уклона магистралей трубопровода;
  • неправильное заполнение системы отопления водой – заполнение должно осуществляться при одновременном спуске воздуха, осуществлять спуск можно только медленными темпами;
  • низкое качество воды в системе отопления – слишком жесткая вода не позволяет системе работать корректно, оптимальная жесткость – 5–7 мг/экв/л.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

Причины образования воздушных пробок

Избавляемся воздуха в системе
Почему внутри герметичной системы отопления появляется воздух? Это может произойти из-за:

  1. Несоблюдения норматива направления уклона и мест перегибов магистральных трубопроводов во время монтажных работ.
  2. Неправильного заполнения водой всей системы.
  3. Неплотных соединений различных составных частей и элементов, способствующих засасыванию воздуха из внешней среды.
  4. Некорректной работы воздухоотводников или их отсутствия.
  5. Проведения ремонтных работ по замене стояков, запорных механизмов, отопительных приборов, в результате чего воздух попадает в систему отопления
  6. Использования свежей воды для дозаполнения системы, Холодная вода содержит в своем составе достаточно большое количество растворенного кислорода. При повышении температуры его концентрация в воде значительно уменьшается. Воздух из теплоносителя выделяется мелкими пузырьками, которые поднимаются и собираются воздушной пробкой в крайних верхних точках отопительной системы и радиаторов.

Чем опасна воздушная пробка в радиаторе?

Если в батарее появилась завоздушина, ничего хорошего от этого не будет. Лишний воздух является преградой для нормального функционирования системы. А также может стать причиной образования коррозии на стенках радиатора.

Если в контуре установлен циркуляционный насос, воздушная пробка может нарушить и его работу. Когда система функционирует правильно, подшипники скольжения на валу насосного агрегата находятся постоянно в воде. А при наличии завоздушины возникает эффект «сухого трения», который негативно влияет на скользящие кольца, и может вывести из строя вал. Поэтому важно знать, как выгнать воздух из системы отопления дома. Принятые вовремя меры помогут предупредить повреждение сети теплоснабжения.

Установка воздухоотводчиков

Во всех верхних точках системы, будь то изгибы трубопровода, или радиаторы, нужно установить воздухоотводчики – главное орудие в борьбе с пробками. Воздухоотводчик может быть автоматическим (клапан) или ручным (кран Маевского). Автоматический клапан будет всё делать сам, незаметно для владельца.

Чтобы автоматический клапан спуска воздуха исправно работал, нужно позаботиться о том, чтобы теплоноситель всё время был чистым.

Внутреннее устройство автоматического воздухоотводчика

В ручном режиме, при возникновении признаков завоздушенности (снижение температуры на участке, бульканье, падении давления), нужно сразу позаботиться о спуске воздуха.

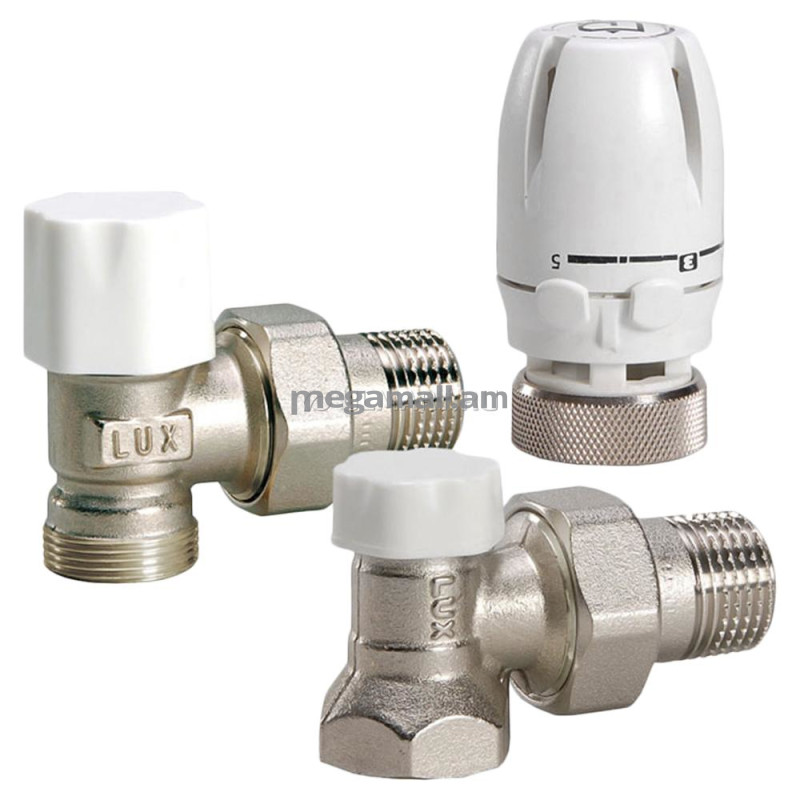

При замене радиатора, покупают монтажный комплект, в котором есть всё необходимое для установки, в том числе и кран Маевского. Но воздухоотводчики продаются и отдельно. Ставят их в верхний штуцер радиатора, с противоположной стороны от входа подачи.

Устанавливаем клапана для сброса воздуха

Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.

Воздушный клапан Маевского

Это небольшое устройство для стравливания воздуха из радиаторов отопления вручную. Устанавливается оно в верхний свободный коллектор радиатора. Есть разных диаметров под разное сечение коллектора.

Ручной воздухоотводчик — кран Маевского

Представляет собой металлический диск со сквозным отверстием конической формы. Это отверстие закрывается винтом конусообразной формы. Выкручивая винт на несколько оборотов, предоставляем возможность воздуху выйти из радиатора.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

  • В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
  • При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
  • Он давит выступом-флажком на жиклер, отжимая его.
  • Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
  • По мере выхода воды корпус воздухоотводчика заполняется водой.
  • Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

С какого радиатора нужно начать спускать воздух

В зависимости от планировки вашего дома будет зависеть то с какого радиатора вы начинаете. Если вы живете в двухэтажном доме, вам придется сначала начать с радиаторов внизу, начиная с радиатора, который находится дальше всего от котла, и как только вы это сделаете, вы можете затем подняться наверх, используя тот же метод.

Если у вас есть какой-либо воздух в вашем радиаторе, он поднимется наверх.

Расположение выпускного клапана радиатора

На одной стороне радиатора есть небольшая квадратная пробка, называемая спускным клапаном. В зависимости от того, сколько лет вашим радиаторам, будет зависеть от того, какой у вас тип спуска.

Если у вас есть клапан старого типа, вам понадобится специальный ключ, чтобы установить этот выпускной клапан (образно называемый ключом выпускного клапана радиатора), и его можно купить в большинстве магазинов.

Если у вас есть клапан нового типа, то ключ для выпускного клапана также должен соответствовать этому, но если у вас его нет, вы можете использовать отвертку с плоской головкой (не идеально, поскольку у вас будет немного больше контроля с помощью ключа для выпускного клапана).

Ослабление спускного клапана

Если вы обнаружите что ваш выпускной клапан поврежден, и вы не можете ослабить его с помощью ключа или отвертки.

В этом случае вам, возможно, придется ослабить большую гайку, которая окружает выпускной клапан, используя подходящий по размеру ключ или разводной ключ. Это может быть довольно сложно, поэтому прибегайте к этому, только если у вас нет другого выбора.

Держа свое полотенце или ткань под выпускным клапаном, поверните ключ против часовой стрелки примерно на четверть оборота (клапан старого типа или отвертку против часовой стрелки с клапаном нового типа) и, если в нем есть воздух Из радиатора вы услышите шипящий звук при его выходе.

Как только шипение прекращается, из радиатора будет вытекать вода, в этот момент закройте ключ или винт очень крепко. Теперь вы удалили весь воздух из радиатора и теперь можете переходить к следующему.

Добавьте воду в систему отопления

Если ваша система отопления оснащена комбинированным котлом (или котлом, который необходимо долить вручную), вам, возможно, потребуется долить его в зависимости от того, сколько воды вышло во время процесса удаления воздуха и / или сколько воздуха было в системе.

Если в течение долгого времени шипение происходило до появления какой-либо воды, это может означать, что в вашей системе недостаточно воды и она нуждается в повторном заполнении.

Разные производители могут использовать разные методы заправки своих котельных систем, поэтому, пожалуйста, обратитесь к любой документации, прилагаемой к вашему котлу, чтобы узнать, как это сделать.

Заполнение системы водой

  1. Для начала открываем все краны (с обеих сторон насоса, на всех радиаторах, на коллекторах водяного пола, на расширитель), а краны Маевского закрываются.
  2. Заполнять систему нужно снизу вверх. Впускное отверстие делают в самой нижней части (через него и сливают и заливают теплоноситель).
  3. Сверху открывается основной клапан (в самой верхней точке системы) для спуска воздуха и медленно заполняется. Торопиться не стоит, как раз для того, чтобы успевал выходить воздух. Подача жидкости остаётся открытой, до тех пор, пока не пойдёт вода из клапана.
  4. В системе набирается давление, рекомендованное для неё, как рабочее. Затем, поочерёдно воздух стравливается с каждого радиатора в доме (закрывать кран пора, когда вода побежит струйкой).
  5. В центральной части циркуляционного насоса есть винт, который приоткручивается при помощи отвёртки. Стравливается воздух из помпы, затем закручивается.
  6. После того, как воздух будет стравлен, давление в системе упадёт и нужно будет вновь включить подачу воды, чтобы восполнить потери.
  7. После этого, делается пробный пуск котла на небольшой температуре (около 40 °С), с включенным насосом. Во время этого пуска советуется обойти и просмотреть все элементы системы – нет ли течи, не выходит ли где-то воздух, все ли радиаторы прогреваются равномерно. Затем, возможно, понадобится вновь добавить воды и тогда уже запускать котел в рабочий режим.

Заполнение системы водой

Если вдруг один из кранов остался закрытым, а система уже заполнена и давление высокое, нужно открывать вентиль очень медленно и осторожно. В противном случае получится приличный гидроудар.

Методы удаления воздушной пробки из системы охлаждения

Как выгнать воздушную пробку из системы охлаждения ВАЗ классика

Существует три основных метода, с помощью которых можно устранить воздушную пробку. Перечислим их по порядку. Первый метод отлично подходит для автомобилей ВАЗ. Алгоритм его будет следующим:

Снимите с двигателя все защитные и прочие элементы, которые могут помешать вам добраться до расширительного бачка с охлаждающей жидкостью. Отсоедините один из патрубков, которые отвечают за нагрев дроссельного узла (неважно, прямой или обратный). Снимите крышку расширительного бачка и накройте горловину неплотной тканью. Подуйте внутрь бачка. Таким образом вы создадите небольшое избыточное давление, которого будет достаточно для того, чтобы лишний воздух вышел через патрубок. Как только из отверстия для патрубка пойдет антифриз, сразу наденьте патрубок на него и желательно зафиксируйте хомутом

В противном случае воздух опять попадет в него. Закройте крышку расширительного бачка и соберите обратно все снятые ранее элементы защиты двигателя.

Второй метод проводится в соответствии со следующим алгоритмом:

  1. Запустите двигатель и дайте ему поработать в течение 10…15 минут, после чего выключите его.
  2. Снимите необходимые элементы дабы добраться до расширительного бачка с охлаждающей жидкостью.
  3. Не снимая с него крышку, отсоедините один из патрубков на бачке. Если система была завоздушена, то из него начнет выходить воздух.
  4. Как только польется антифриз, сразу же установите патрубок на место и зафиксируйте его.

При выполнении этого будьте аккуратны, поскольку температура антифриза может быть высокой и доходить до значения +80…90°С.

Третий метод того, как удалить воздушную пробку из системы необходимо выполнять так:

Необходимо поставить машину на возвышенность таким образом, чтобы ее передняя часть была выше

Важно, чтобы крышка радиатора была выше остальных частей охлаждающей системы. При этом поставьте машину на ручник, а лучше установите под колеса упоры. Дайте поработать двигателю 10…15 минут. Открутите крышки с расширительного бачка и радиатора. Периодически нажимайте на педаль акселератора и доливайте в радиатор охлаждающую жидкость

При этом из системы будет выходить воздух. Его вы заметите по пузырькам. Продолжайте процедуру, пока весь воздух не выйдет. При этом можно включить печку на максимальный режим. Как только термостат откроет задвижку полностью и в салон пойдет очень горячий воздух, значит, воздух из системы был удален. Одновременно с этим нужно проверить наличие выходящих из охлаждающей жидкости пузырей.

Что касается последнего метода, то на машинах с автоматически включаемым вентилятором системы охлаждения можно даже не перегазовывать, а спокойно дать двигателю нагреться и дождаться, пока вентилятор включится. Одновременно с этим движение охлаждающей жидкости усилится, и под действием циркуляции воздух выйдет из системы

При этом важно добавить охлаждающую жидкость в систему, с тем, чтобы вновь не допустить завоздушивания

Как видите, методы того, как избавиться от воздушной пробки в системе охлаждения двигателя, достаточно простые. Все они основаны на том факте, что воздух легче жидкости. Поэтому необходимо создать условия, при которых воздушная пробка будет вытеснена из системы под давлением. Однако лучше всего не доводить систему до того состояния и вовремя предпринимать профилактические меры. О них мы расскажем далее.

Методы борьбы

Циркуляция теплоносителя может быть как принудительной, так и «природной». Стравливать воздух также можно разными способами.


Устранить проблему поможет расширительный бак

Если циркуляция «природная», то пробка удаляется посредством расширительного бака. Найти этот бак можно на высшей системной точке.

Как правильно стравить воздух из системы, если разводка располагается в нижней части?


Очень удобно использовать кран-автоспускник

Процесс устранения аналогичен методу выпуска воздуха при циркуляционном насосе. Обязательно используется воздухосборник. Он предполагает сброс накопившегося воздуха. Очень важен грамотный монтаж. Он предполагает удаление излишка воздуха по специальному стояку. При этом используется специальное приспособление – кран-автоспускник. Он помогает спускать воздух быстро и качественно.

Прокладка трубопровода (обратного) должна осуществляться с уклоном. Нужное направление – слив воды. Этот способ считается наиболее быстрым и простым.


Спуск воздуха

Как избавиться от воздушной пробки в системе отопления? Нужно как следует прокачать ее. Выгонять воздух надо так:

  1. «Вооружиться» ключом (отверткой).
  2. Подготовить большую глубокую тару для вытекания воды.
  3. Открыть термостат.
  4. Открыть клапан.
  5. Подставить тару.
  6. Удерживая клапан в открытом положении, дождаться вытекания воды.
  7. Закрыть кран.

Почему плохо греют батареи

Холодные батареи
Во время отопительного сезона у многих радиаторы греют не очень сильно, поэтому в помещении холодно и некомфортно. Причин такого явления может быть несколько.

Первая — банально в батарее скопился воздух. На это указывает характерный звук, похожий на бульканье. Радиатор частично становится холодным из-за недостаточной циркуляции теплоносителя. В такой ситуации продуть батарею очень просто. Если установлен алюминиевый радиатор, на котором есть термостат, достаточно его полностью открыть и стравить воздух. Если термостата нет, открывают кран Маевского или заглушку.

При открывании через отверстие воздух вырвется наружу с сильным шипением. Его необходимо стравливать, пока он весь не выйдет, и не польется вода. Равномерная ее струя укажет на то, что воздушная пробка ликвидирована, и радиатор можно эксплуатировать в нормальном режиме. На чугунных радиаторах для стравливания воздуха используются специальные краны.

Второй причиной плохой циркуляции теплоносителя становится не воздух, а плотная пробка из накипи и крупных частичек, которые курсируют по системе отопления вместе с горячей водой

Специалисты обращают внимание на то, что даже миллиметровая толщина отложений накипи снижает теплоотдачу батареи на 15%. Поэтому желательно перед началом каждого сезона продуть систему и сделать это правильно

Как понять, что причиной неэффективной работы отопительных приборов в квартире является скопившаяся накипь? Нужно обратить внимание на следующие признаки:

  1. Стенки покрылись накипью, если стояк горячее радиатора.
  2. Пощупайте радиаторы во всех комнатах в квартире. Разная интенсивность их нагрева — повод для «лечения».
  3. Неравномерный прогрев секций одной батареи.

Какие методы существуют для устранения подобных проблем?

Как понять, что в батарее есть воздушная пробка?

Перед тем, как выпустить воздух из системы отопления, надо разобраться, почему он образуется в контуре и как понять, что в радиаторе есть воздушная пробка. Чаще всего лишний воздух скапливается в результате неправильного заполнения системы водой. Причина может быть и результатом ошибок, допущенных во время монтажа. Низкое давление в контуре, низкокачественный теплоноситель с наличием растворенного кислорода также могут привести к завоздушиванию.

Воздушная пробка может возникать и при таких обстоятельствах:

  1. Составные элементы системы соединены неплотно. В результате воздух извне засасывается батареей.
  2. Отсутствует воздухоотводчик либо он имеется, но работает некорректно.
  3. Проводились ремонтные работы по замене запорных механизмов, стояков, обогревательных приборов, во время которых в систему проник воздух.

О том, что в системе скопился лишний воздух, могут свидетельствовать такие признаки: шипящие и булькающие звуки в батарее, снижается качество нагрева, обогрев становится неравномерным, в участках наличия воздуха радиатор может быть холодным.

Такие ситуации нередки. Наверняка каждый хозяин квартиры либо частного дома сталкивался с подобной проблемой. Поэтому важно разбираться, как убрать воздух из системы отопления дома, тем более сделать это своими руками совсем не сложно. Надо заметить, что чаще всего воздушная пробка образуется в батареях, которые установлены на верхних этажах дома.

Важно! Иногда причиной образования пробки является радиатор низкого качества.

В этом случае, сколько не стравливай лишний воздух, он будет образовываться снова. И причина кроется в том, что материал, из которого изготовлена батарея, способствует образованию газов. Выход из ситуации лишь один – купить новый радиатор. Поэтому лучше сразу приобретать обогревательные приборы у добросовестных производителей.

Воздушный клапан на отопление

Воздушным клапаном в системе отопления называют устройство, позволяющее вывести из системы отопления воздушные скопления. Автоматический клапан или механический является обязательным составляющим элементом трубопроводной системы (рис 1).

Рис. 1 Принцип работы воздухоотводчика

Каждый обогревательный прибор для отопления с закрытым циклом выделяет газы. Воздух, кислород, водород составляют эти воздушные выделения в системе отопления. Периодически они должны покидать систему, для нормальной работы в дальнейшем. Если периодически не спускать газы из отопления, воздушные накопления неприятно проявят себя шумом, плохой циркуляцией теплоносителя. А в следствии и плохое отопление помещений, коррозийное разрушение труб и других металлических элементов.

Варианты воздушных клапанов

Воздушный клапан для отопления контактирует с водой, поэтому его материал должен быть устойчив к разрушению, к коррозии. Данный элемент бывает чугунный или пластиковый с длительным сроком службы порядка десяти лет минимум.

Избавить от воздуха на 100% могут лишь два клапана:

  • автоматический;
  • механический (ручной) – кран Маевского (рис 2).

Старый дедовский метод спуска воздуха из радиатора, следующий: специальным ключом откручивали вентиль на батарее, ржавая вода вместе с воздухом выходила наружу, а далее вентиль закручивали. После восстановления герметичности приборы отопления восстанавливали свои функции. Клапаны удаляют воздух, выводя его сквозь специальные отверстия. Эти отверстия открываются, если есть воздух, и закрываются после его выхода.

Рис. 2 Кран Маевского

Откуда берется воздух

Воздушные массы попадают в систему отопления разными способами:

  • когда вода заполняет оборудование отопления;
  • во время не совсем корректного монтажа;
  • вода уже с воздухом попадает в трубы.

Водород, примесь иных газов могут находиться и воде, с максимально уменьшенным составом углерода и газов.

Автоматический клапан

Автоматический клапан (рис 2) представляет собой своего рода поплавок, свободно передвигающийся. Этот элемент способен защитить систему от нежелательных газов в автоматическом режиме, во вмешательстве человека нет необходимости. Его функционирование позволяет восстановить трубопроводную систему, после аварии, в связи с гидроударом.

Рис. 3 Воздухоотводчик автомат

Автоматический воздушный клапан для отопления работает достаточно просто, опираясь на законы физики. Поплавок (автоматический клапан) расположен в системе отопления, и играет роль в поддержании шпилечного затвора. Если воздух скапливается, автоматический клапан открывает затвор, выпускает воздух и возвращается обратно в исходное положение.

Когда система отопления заполняется теплоносителем, когда вода отсутствует в самом клапане, данный поплавок находиться в самой нижней точке позволяет воздуху быстро выйти наружу. Если нет необходимости в спуске воздуха, этому можно помешать: закрутить верхнюю пробку. Во время использования системы данная пробка не должна быть надета, ее нужно снять.

Автоматические элементы обратного действия устанавливаются в особо небезопасных точках относительно воздушного накопления (неконтролируемые точки вручную). Автоматика необходима в следующих местах:

  • в котлах;
  • в коллекторах;
  • в стояках;
  • в гребенке, сепараторе.

Ручной клапан

В конструкции такого элемента находится игла, которая открывает и закрывает отверстие для выхода воздуха. В отличие от автоматического элемента, механический клапан требует вмешательства человека. Ручным способом открывается и закрывается регулятор.

Признаком того, что воздух вышел из системы полностью является капанье горячей воды. Появление теплоносителя означает необходимость возврата регулятора в нормальное его положение. Такой метод вывода воздуха очень эффективен, но требует вмешательства людей.

Так как воздух значительно легче, чем вода, он может появиться в любой точке схемы отопления. Есть системы закрытого и открытого типа. Во втором варианте проблема с воздухом решается благодаря установке расширительного бака.

Воздухоотводчик автоматического или ручного горизонтального, вертикального, углового, прямого и т. д. типа помогает контролировать систему, предотвращая ее износ, а так же поломки.

Статьи по теме:

Как работает счетчик отопленияБайпас в системе отопленияБалансировочный клапан для системы отопления

Кран Маевского — для чего нужен, принцип работы воздухоотводчика в системе отопления

Одной из основных проблем в работе отопления является завоздушивание системы. Воздушные пробки препятствуют нормальной циркуляции теплоносителя. В результате этого радиаторы могут заполняться теплоносителем не полностью, а некоторые участки системы отопления вообще могут быть заблокированы. Кроме того, в результате завоздушивания системы может возникать коррозия ее металлических элементов. В связи с этим возникает вопрос, как спустить воздух из отопительной системы.

Воздух попадает в систему отопления на стадии монтажа, поэтому при первом запуске его необходимо стравить, для чего нужны специальные воздухоотводчики. Кроме того, завоздушивание часто может происходить в период простоя системы между отопительными сезонами и в период ее эксплуатации по разным причинам. Задачу по стравливанию воздуха из системы отопления выполняет кран Маевского, который используется в системах любого типа: и в центральных, и в автономных. Рассмотрим, как он устроен и как работает.

Устройство и принцип действия

Ручной кран Маевского, или игольчатый радиаторный воздушный клапан, состоит из корпуса, в который вкручен винт конической формы. В корпусе имеется боковое отверстие для стравливания воздуха, которое при полностью закрученном винте остается закрытым. Краны Маевского торговой марки Ogint изготовлены с высокоточной калибровкой элементов. Благодаря этому обеспечивается полная герметичность. Для производства используется высококачественная латунь. Благодаря этому кран Маевского без проблем прослужит столько же, сколько и батарея.

Воздух стравливается при запуске системы отопления или в том случае, если во время ее эксплуатации один или несколько радиаторов греют слабо при нормальной температуре теплоносителя.

Принцип работы устройства предельно прост. Необходимо повернуть винт при помощи отвертки или специального ключа на один оборот против часовой стрелки. Перед тем, как открыть кран, необходимо подставить под его боковое отверстие небольшую емкость для приема воды. После открытия крана из радиатора начинает удаляться воздух, о чем свидетельствует характерное шипение. Когда из отверстия крана Маевского начинает идти вода, его можно закрывать.

Монтаж крана Маевского

Для эффективной работы крана Маевского необходимо обеспечить его правильный монтаж. Воздухоотводчик устанавливается на биметаллический или алюминиевый радиатор Ogint без каких-либо проблем, поскольку размер его резьбы соответствует стандартным размерам отверстий. Главное, правильно выбрать место установки. Кран Маевского нужно ставить в верхней футорке радиатора со стороны, противоположной стороне входа теплоносителя.

Кран Маевского имеет качественное уплотнительное кольцо, которым герметизируется место установки. Также для дополнительной надежности рекомендуется при монтаже использовать ФУМ-ленту.

Помимо радиаторов, установка воздухоотводчиков может осуществляться на полотенцесушитель.

Преимущества

За счет своих конструктивных особенностей кран Маевского от торговой марки Ogint обладает следующими преимуществами:

  • простое и эффективное действие по удалению воздуха из системы отопления;
  • легкий монтаж, не требующий особых навыков и специального инструмента;
  • высокая надежность и длительный срок эксплуатации;
  • гарантия герметичности в закрытом положении.

Благодаря этим преимуществам кран Маевского пользуется широкой популярностью уже в течение многих лет. Кран Маевского Ogint — это максимально простое, надежное и эффективное устройство для развоздушивания отопительных систем.

как пользоваться и спустить воздух из батареи

Кран Маевского, строго говоря, радиаторный игольчатый воздушный клапан, предназначен для спуска воздуха из системы отопления. Изначально его назначение было в пресечении незаконного и  опасного забора теплоносителя жильцами для бытовых нужд. С учетом отсутствия нормального централизованного горячего водоснабжения это была повальная проблема, как в начале прошлого века, так и сейчас, к сожалению. Сейчас кран Маевского больше востребован за счет удобства использования и своих компактных размеров.

Спустить воздух из радиаторов и других частей системы отопления можно с помощью любого запорного вентиля, однако обычный шаровой кран попросту слишком большой и его наличие на каждом радиаторе в доме будет смотреться неказисто, а затраты на их установку слишком велики. Крошечный клапан, только для спуска воздуха, спрятанный в небольшой заглушке, обычно не более одного дюйма в диаметре, куда эстетичнее и практичнее.

Безопасность стоит тоже не на последнем месте. Любой полноценный вентиль обладает слишком высокой пропускной способностью. Оставив вентиль открытым с прошлого сезона, можно серьезно подпортить ремонт в квартире, залив ее водой. С краном Маевского все проще. Его нельзя случайно открыть, так дети не смогут, просто пробегая мимо, устроить потоп. Малое сечение канала ограничит объем вытекаемой воды.

Устройство и принцип работы

Конструкция и принцип работы почти полностью описываются в официальном названии крана Маевского. Это игольчатый клапан со штоком в виде конуса, который перекрывает сквозной канал в устройстве. Внутри клапана имеется тонкое отверстие для спуска воздуха, которое открывается, только если начать откручивать шток.

Чтобы открыть воздухоотводчик, потребуется специальный ключ или обычная шлицевая (плоская) отвертка. Выполнив половину или полный оборот, открывается тонкий канал между содержимым радиатора или трубы и внешней средой. За счет высокого давления внутри системы отопления воздух и теплоноситель выпускаются наружу, а не на оборот. Если в месте установки скопился воздух, то в первую очередь выйдет он, а далее уже вода.

Изготавливается кран Маевского из латуни, устойчивой к коррозии, что обеспечивает  долгий срок службы. Чаще это заглушка, выполненная с внешней резьбой на ½ или ¾ дюйма, оборудованная игольчатым клапаном.

Схема работы автоматического крана

Как пользоваться и как спустить воздух из батареи

Кран Маевского в зависимости от конструкции отопления устанавливается в тех местах, где воздух может скапливаться и создавать препятствие току воды. Во время заполнения отопления новой порцией теплоносителя или в ходе эксплуатации при необходимости следует спускать воздух. Для этого необходимо:

  1. Подготовить любую емкость от 2 литров и более или тряпку, губку, что угодно впитывающее воду. Расположить их непосредственно под выпуском крана Маевского.
  2. Открыть кран так, чтобы было слышно шипение выходящего воздуха.
  3. По выходу всего воздуха, когда пойдет уже только вода, закрыть кран.

Частая ошибка, встречающаяся на практике – постепенно при спуске воздуха начинает подсасываться теплоноситель, и он порциями выходит. Однако это еще не значит, что пора закрывать кран. Определить, что воздуха не осталось, можно лишь, если вода выходит равномерно и без всплесков. Емкость или тряпка помогут как раз справиться с этим незначительным количеством воды, прежде чем можно будет закрывать кран.

Повторить процедуру по спуску воздуха необходимо на всех точках, где установлен кран Маевского. В домах с двумя и более этажами воздух спускается сначала с нижних радиаторов, а после уже с верхних.

Автоматический

Сам по себе кран Маевского не может автоматически выводить воздух, это устройство исключительно для ручного отвода газов. Однако с этим же принципом разрабатываются и выпускаются автоматические воздухоотводчики, чей принцип действия схож с краном Маевского, и они большую часть работы проделывают самостоятельно.

Автоматический воздухоотводчик RVC

В автоматическом воздушном клапане имеется небольшая камера, ориентированная строго вертикально, для накопления воздуха. Внутри камеры имеется поплавок, соединенный жесткой связью с игольчатым клапаном, расположенным в верхней части устройства. Как только уровень воздушного слоя превысит допустимый предел, кратковременно открывается клапан и стравливается воздух. Так как при этом поднимается и поплавок, то клапан быстро возвращается в свое седло и не дает вытекать теплоносителю.

Автоматический газоотвод – обязательный элемент в автономной закрытой системе отопления. В ходе неизбежного процесса коррозии, выделении пузырьков воздуха из воды или в ходе реакции алюминия с водой, если между ними есть прямой контакт, накапливаются газовые карманы, способные перекрыть путь теплоносителю, или стать причиной превышения допустимого давления. Отвод воздуха решает эти проблемы притом без участия жильцов.

Технические характеристики

В продаже имеются краны Маевского под резьбу ¼, ½, ¾ дюйма. Необходимо заранее определить тип посадочного гнезда, которым оборудованы радиаторы, чтобы определить оптимальный размер. Для чугунных радиаторов, а также сварных трубных регистров придется дополнительно просверливать в боковой заглушке или непосредственно в трубе отверстие и нарезать резьбу. Отдельно от крана Маевского продаются готовые заглушки для типовых чугунных радиаторов.

Для удобства пользования современные модели крана Маевского оборудованы ручкой с боковым выпускным отверстием.

Обычный клапан с ручным спуском воздуха устанавливается обычно в горизонтальном положении, автоматический воздушный клапан – строго вертикально, или определяется производителем в случае угловой конструкции.

Установка

Кран Маевского устанавливается только на верхних этажах и верхних радиаторах в случае с вертикальной схемой подключения радиаторов, как в большинстве многоквартирных домов. Воздух с нижних этажей при достаточном напоре теплоносителя самостоятельно выводится из радиаторов, скапливаясь в верхней части всей системы.

Для горизонтальной разводки оборудовать воздухоотводными кранами следует все радиаторы, так как самостоятельный вывод воздуха затруднен. Если какой-то радиатор станет меньше греть при высокой температуре теплоносителя, значит, пора стравливать воздух.

Обязательным является установка крана Маевского на полотенцесушителе, так как большая его часть находится выше уровня радиаторов.

Для системы теплого пола спуск воздуха лучше организовать на коллекторной группе, поднятой над уровнем пола и с помощью автоматического воздухоотводчика, так как подгадать или диагностировать наличие воздуха в данном случае сложно.

Установка крана Маевского выполняется в межсезонье. Необходимо слить теплоноситель с системы и только после этого приступать к монтажу. У современных радиаторов достаточно открутить заглушку у крайней от точки подключения подачи воды секции и вместо нее прикрутить кран. Для чугунных радиаторов  предварительно следует вкрутить заглушку с подготовленным отверстием и резьбой.

Для полотенцесушителя и регистровых радиаторов проще всего использовать кран Маевского, выполненный в виде тройника, одним из отводов которого является воздухоотводчик. Его врезают или вкручивают в верхней точке подключения полотенцесушителя.

Как спустить воздух из радиатора отопления

Плохое прогревание батарей может наблюдаться из-за воздушных пробок в отопительной сети. Скопление воздуха снижает эффективность обогрева помещений, способствует появлению постороннего шума в трубах и может стать причиной коррозии металлических элементов.

Воздушные пробки возникают и в центральных коммуникациях многоквартирных зданий, и в автономных сетях частных домов. Как спустить воздух из радиатора отопления? Для этого используют разные способы. Выбор определенного варианта зависит от особенностей инженерных коммуникаций.


Причины возникновения пробок

Основная причина воздушной пробки в радиаторе — кислород, который содержится в теплоносителе и при его нагревании скапливается в верхней части отопительного прибора. К такому эффекту могут также привести:

  • снижение давления в трубопроводе, которое приводит к образованию пустот;
  • сборка, разборка и другие работы по ремонту коммуникаций;
  • нарушения при прокладке инженерных сетей, выраженные в несоблюдении направления и необходимого уклона магистралей;
  • слишком быстрое заполнение трубопровода теплоносителем.

Воздух может попадать в сеть и через недостаточно герметичные соединения отдельных участков трубопроводов. Течь в этом случае сложно обнаружить, поскольку горячая вода быстро испаряется. Еще одна причина завоздушивания в сети обогрева квартиры или частного дома — подключение водяного «теплого пола» с большим количеством разветвлений и сложной схемой.

Способы устранения

В открытых системах автономного отопления с естественной циркуляцией для стравливания воздуха служит расширительный бак, расположенный в верхней точке контура. Чтобы его скопления своевременно удалялись, подающая труба должна быть проложена под углом, причем с подъемом в сторону резервуара.

В закрытых сетях отопления с принудительной циркуляцией теплоносителя стравить воздушные массы можно с помощью следующих крана Маевского, автоматического отводчика или термостата. Процесс необходимо проводить после остывания рабочей среды, иначе возникает вероятность появления новых пробок.

Кран Маевского

Представляет собой воздухоотводчик ручного типа. Кран Маевского отличается простой конструкцией и обычно устанавливается сбоку радиатора. В основе конструкции устройства для стравливания воздушных масс — запорный клапан игольчатого типа. При обнаружении завоздушивания в батарее необходимо воспользоваться отверткой или специальным ключом и открутить кран, подставив под него емкость для сбора вытекающей воды. Поворот клапана выполняют до тех пор, пока не появится шипение из-за воздушных масс, выходящих из системы отопления. При полном удалении пробки из крана появляется струйка воды, после чего можно вернуть отводчик в исходное положение. Чтобы убрать воздух из одного радиатора, в среднем необходимо 5-7 минут.

Автоматический отводчик

Он используется в системах закрытого типа и не требует участия человека, поскольку работает в автоматическом режиме. Автоматический отводчик отличается высокой производительностью, но чувствителен к составу теплоносителя и наличию посторонних примесей. Чтобы он мог своевременно выпустить воздух и выполнял свои функции в течение длительного времени, на подающей трубе и обратной магистрали трубопровода устанавливают фильтры.

Корпус автоматического воздухоотводчика имеет цилиндрическую или конусообразную форму. Он изготавливается из латуни или нержавеющей стали и устойчив к появлению коррозии. Внутри корпуса размещается тефлоновый или полипропиленовый поплавок, который соединен со спускным клапаном с помощью рычага. Наличие у клапана запирающего колпачка из пластика препятствует утечке теплоносителя при неисправности устройства. После установки автоматического отводчика колпачок-заглушку следует открутить на несколько оборотов.

При стравливании воздушных масс выполняются следующие действия:

  • скопившийся воздух давит на поплавок, который плотно закрывает отверстие сброса и при внешнем воздействии опускается постепенно вниз;
  • под влиянием поплавка открывается спускной клапан, а воздух выходит наружу;
  • по мере удаления воздушной пробки поплавок снова поднимается, закрывая при этом спускной клапан.

Автоматический отводчик устанавливается в местах вероятного скопления воздушных масс. Особенно он необходим для алюминиевых батарей отопления, металл в которых склонен вступать в химическую реакцию, в результате которой образуется водород.

Термостат

Если на радиаторе установлен термостат, то для удаления пробок из системы необходимо его периодически открывать и держать в таком положении до полного устранения воздуха.

Удаление воздуха при отсутствии приспособлений

На чугунных радиаторах старого образца часто наблюдается отсутствие специальных приспособлений для устранения воздушных пробок. Как спустить воздух из батареи отопления в этом случае?

Иногда в качестве отводного устройства используется обычный водопроводный кран. При завоздушивании системы отопления его открывают и спускают воздух до появления струйки теплоносителя. Как быть, если нет крана? Сначала нужно найти заглушку, которую можно открутить с помощью разводного ключа. Если ее закручивали на пакле с краской, то предварительно понадобится обработка керосином или растворителем. Состав наносят на место стыка радиатора и заглушки и оставляют на 15-20 минут, а затем откручивают, подставляя емкость для сбора теплоносителя.

Биметаллические и алюминиевые радиаторы Lammin серий Premium и Eco — пример современного оборудования для автономных и централизованных сетей отопления. Они соответствуют европейским стандартам, отличаются хорошей теплоотдачей и рассчитаны на эксплуатацию на территории России. Благодаря покрытию внутренней поверхности цирконием батареи из алюминия менее склонны к скоплению воздушных масс. Однако для эффективного функционирования систем отопления целесообразно устанавливать отводчики воздуха и на алюминиевых, и на биметаллических радиаторах Lammin.

Как работают воздушные клапаны на домашних радиаторах? | Home Guides

Домашние радиаторные системы работают за счет циркуляции горячей воды, нагреваемой бойлером, или, в некоторых современных системах, водонагревателем. Эта вода циркулирует по замкнутой системе трубопроводов, обычно приводимой в движение циркуляционным насосом. В трубах не должно быть воздуха, но он попадает так часто, что производители радиаторов оборудуют радиаторы клапанами, позволяющими ему выходить. Периодически открывая эти клапаны, обычно называемые выпускными клапанами, радиаторы остаются горячими.

Гидравлическое отопление

Радиаторы являются частью системы водяного отопления; эти системы особенно распространены на северо-востоке США, но вы можете найти их по всей стране. В гидравлической системе котел, который подает горячую воду, питается электричеством, газом или мазутом. Старые системы полагаются на естественную тенденцию подъема горячей воды для циркуляции воды, но новые системы имеют циркуляционные насосы, поэтому нагревательные элементы нагреваются быстрее. Поскольку трубы образуют замкнутую систему, они могут разорваться при нагревании воды.Чтобы предотвратить это, в систему входит расширительный бак, который представляет собой небольшой заполненный воздухом резервуар, который дает воде под давлением куда-то уйти.

Воздух в радиаторах

Когда воздух попадает в радиаторную систему, он имеет естественную тенденцию подниматься до самой высокой точки, которая является змеевиками радиаторов на верхнем этаже дома. В результате эти радиаторы не будут нагреваться должным образом, потому что воздух препятствует прохождению воды через змеевики. Даже если они по-прежнему работают удовлетворительно, они могут издавать стучащие и стучащие звуки.Эти звуки, как правило, возникают при включении и выключении системы и усугубляются стуком, вызванным расширением металла, из которого изготовлен радиатор.

Использование выпускных клапанов

Когда радиатор кажется холоднее вверху, чем внизу, это признак того, что внутри него скопился воздух, и он нуждается в стравливании. Чтобы открыть выпускной клапан, расположенный в верхней части змеевика, вам может понадобиться специальный ключ радиатора, доступный в большинстве хозяйственных магазинов, но часто подойдет отвертка с плоской головкой.Для работы клапана должен быть включен нагрев. Когда вы его откроете, пар будет выходить до тех пор, пока не выйдет весь воздух, а затем будет идти вода, поэтому вам нужно поставить небольшое ведро под клапан. Остерегайтесь пара. Когда воздух уйдет, а выходит только вода, можно закрыть вентиль.

Регулярное обслуживание

Чтобы радиаторы работали должным образом, вы должны прокачивать их не реже двух раз в год. Если вы сделаете это, при открытии клапана не должно быть много воздуха для выпуска, и вы сможете закрыть его почти сразу.Некоторые радиаторы поставляются с самовспускными клапанами. Они открываются, как только обнаруживают воздух, и снова закрываются, когда начинает течь вода. Если вас нет рядом, чтобы регулярно обслуживать радиаторы, вы можете установить один из этих клапанов на любой существующий радиатор.

Ссылки

Ресурсы

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов.Как ландшафтный строитель, он помог основать две садоводческие компании.

Управление паровыми радиаторами — The New York Times

Во время учебы в докторантуре. Шесть или семь лет назад Маршалл Кокс, занимаясь электротехникой в ​​Колумбийском университете, регулировал температуру в своей комнате зимой, как это делают большинство жителей Нью-Йорка с помощью паровых радиаторов. Он открыл окно.

Но затем его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. Его брат «беспрерывно» жаловался, г.Кокс сказал, что «он закипал или замерзал, много раз и то, и другое в течение ночи». Это побудило Маршалла Кокса изобрести Cozy — крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить ее в недогретую комнату. Cosy, которую г-н Кокс назвал «прославленной прихваткой для духовки» и которая продается в ограниченном количестве, выиграла M.I.T. за 220 000 долларов. Премия «Чистая энергия» 2012 года.

Победа Cosy понятна. Он решает проблему, которая беспокоит жителей Нью-Йорка с начала 1900-х годов, когда в соответствии с директивой Совета здравоохранения, требовавшей открывать окна даже в самые холодные зимние дни, требовались радиаторы увеличенного размера.Это было тогда, когда «свежий воздух» считался универсальным панацеей.

Но сегодняшние жильцы квартир и кондоминиумов не должны страдать. Благодаря современным технологиям, программам энергосбережения и горстке мастеров, разбирающихся в вековых сантехнических технологиях, существует множество способов приручить вышедшие из строя радиаторы.

Большая часть проблемы перегрева Нью-Йорка может быть связана с эпидемией испанского гриппа 1918 года, сказал Дэн Холохан, историк отопления и автор 18 книг по этой теме.«Впервые я заметил это в своих инженерных книгах 1920-х годов, — сказал он. «Авторы упоминают« движение свежего воздуха »и предупреждают, что и котлы, и радиаторы теперь должны были быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения».

Считалось, что свежий воздух защищает от болезней, передающихся воздушно-капельным путем, таких как грипп. Несмотря на то, что «испанский грипп» утих в 1920 году, инженерные стандарты, предписывающие использование радиаторов увеличенного размера, остались.

Теперь, когда старший сантехник Джон Катанео отвечает на звонок, «Я мог бы написать сценарий почти для каждого звонящего», — сказал он.«Я киплю, не могу спать по ночам, и здание бесполезно».

Теоретически паровое отопление — это просто, эффективно и легко в обслуживании. Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и проходит через контур труб. Часть пара попадает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который нагревает воздух в помещении. Эта передача заставляет пар остывать, и он снова превращается в воду, называемую конденсатом.Конденсат возвращается в котел для повторения цикла.

Но правильно работающая паровая система отопления — это тонкий баланс. Многочисленные радиаторы подключены к единому источнику пара. Сложно подать нужное количество пара в каждый радиатор, когда для каждого может потребоваться разное количество. Уменьшение количества пара в одной комнате может привести к чрезмерному выбросу пара в другую. «Это действительно просто, — сказал г-н Холохан, — но на практике очень легко облажаться».

Годы частичного ремонта часто приводят к ударам, лязгам и неравномерному нагреву, столь обычным в довоенных зданиях.

Шаги, необходимые для улучшения перегретой квартиры, зависят от того, какая у вас радиаторная система — однотрубная или двухтрубная.

В двухтрубной системе тепло отводится клапаном, который представляет собой двухпозиционную ручку, которая пропускает пар. Клапаны по своей природе регулируются.

В более распространенной однотрубной системе тепло отводится вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, освобождая место для проникновения пара.

Один потенциал fix — это вентиляционное отверстие, позволяющее контролировать температуру радиатора.«В однотрубной системе регулируемое вентиляционное отверстие может быть очень недорогим решением; это часть 25 долларов », — сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехническому отоплению и охлаждению штата Нью-Йорк.

Однако стоимость рабочей силы поднимает цену. По словам Пола Шея, главного сантехника и консультанта по отоплению, вам придется заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.

Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко злоупотреблять.«Люди прибегают к крайностям», — сказал г-н Катанео. Когда людям становится холодно, они полностью включают вентили, пока в комнате не становится слишком жарко, а затем полностью их выключают. По его словам, из-за массы радиатора «в этой штуке еще осталось полчаса тепла». Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы они отреагировали на корректировку», — сказал г-н Катанео. «Эти устройства могут обеспечить большой комфорт — им просто нужно время, чтобы поработать.”

Эти проблемы можно уменьшить, используя правильно установленный термостатический радиаторный клапан, известный в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. По словам сантехников, недостатком является то, что клапаны TRV часто устанавливаются неправильно и менее долговечны, чем более простые регулируемые вручную клапаны.

Существуют также распространенные проблемы с нагревом пара, которые нельзя устранить с помощью TRV. Паровые системы смешивают металлические трубы, воду и воздух — рецепт ржавчины, которая может повредить клапаны и вентиляционные отверстия.Если ржавчина не покрывает их, маляры печально известны тем, что срывают их слоем краски.

В то время как жители квартир могут попытаться управлять своим собственным отоплением, предпочтительным решением проблемы перегрева в квартирах в Нью-Йорке является обслуживание всей системы, за которое многие домовладельцы не хотят платить, но город Нью-Йорк предпринимает шаги, которые могут способствовать модернизации.

Паровая система обогревает примерно 70 процентов больших зданий в городе и является одним из основных источников потерь энергии. Чтобы справиться с этой неэффективностью использования энергии, местный закон № 87 Нью-Йорка в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергоаудит.

Хотя местное законодательство не требует от домовладельцев капитального ремонта отопления, энергоаудиты покажут, сколько можно сэкономить за счет модернизации, и позволят арендодателям узнать, какая помощь может быть предоставлена ​​для оплаты обновлений.

Кооперативная доска 860 и 870 Западная 181-я улица, пара кирпичных довоенных зданий в непосредственной близости от моста Джорджа Вашингтона, не дождалась обязательного энергоаудита для модернизации системы отопления. Здание прошло энергетическую оценку и в 2012 году подало заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.

Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление ТРВ на 126 блоках, в более чем 36 000 долларов в год. Власти штата предоставили 63000 долларов на эти и другие обновления, которые помогли покрыть расходы. И в этом есть расплата за комфорт. «Иметь TRV, где мы можем регулировать наши радиаторы, это действительно здорово», — сказала Джейн Мейзел, член правления и учитель кооператива. За прошедшие годы г-жа Мейзел и некоторые из ее соседей сняли радиаторы отопления, чтобы избавиться от перегрева квартир.«Теперь некоторым людям, вроде меня, вероятно, придется добавить немного», — сказала она.

Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, которая производит и продает его крышки радиаторов Cozy, которые были установлены и исследованы в двух зданиях в Верхнем Манхэттене. Cosy работает как изолятор, задерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор Cozy циркулирует воздух, чтобы радиатор мог обогреть комнату. По данным Radiator Labs, в зданиях, протестированных на данный момент, Cozy снизил расходы на отопление на 24-33%.

На данный момент Cozies доступны только для установки во всех зданиях, и в этом случае они стоят около 500 долларов за каждый радиатор. Каждый из них должен быть настроен специально обученным специалистом для обеспечения комфорта, что делает их изготовление для отдельной квартиры дорогостоящим. Г-н Кокс работает над разработкой регулируемой модели, которую можно было бы серийно производить для работы с радиаторами разных размеров.

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар поступает из котла в радиаторы, где вытесняет холодный воздух, выталкивая его через вентиляционное отверстие на радиаторе.Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Тепловая энергия пара затем передается в комнату, при этом пар охлаждается и конденсируется в воду, которая собирается в нижней части радиатора. Затем этот конденсат снова течет обратно по той же единственной трубе.

Из-за того, что пар и вода протекают в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно составляет более 1 дюйма. Таким образом, однотрубные радиаторы легко отличить по одной, довольно большой трубе, присоединенной к ним, всегда под прямым углом. снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, обычно на половине высоты радиатора (см. ниже).

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

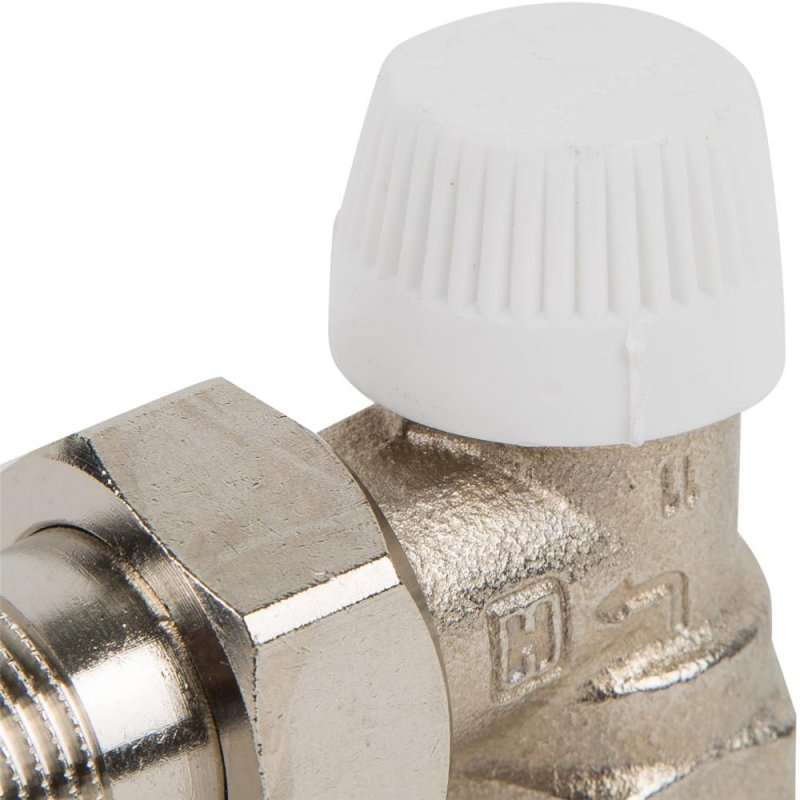

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов мощностью 5000 БТЕ или меньше; минимум на 1 дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открытым или полностью закрытым. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару.Тепло от однотрубного парового радиатора регулируется путем ограничения выхода воздуха.


Клапан однотрубного парового радиатора должен быть полностью открыт или полностью закрыт, а не между ними.


Отверстия для пара позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционное отверстие использует два механизма. Первая представляет собой биметаллическую полосу, сделанную из двух разных металлов, поскольку пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения.Второй механизм — это привод, наполненный водой и спиртом, температура кипения которого чуть ниже температуры пара. Когда жидкость внутри исполнительного механизма закипает, она расширяется и, таким образом, закрывает вентиляционное отверстие, предотвращая выход пара из радиатора.

Установка термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выходящий воздух и, следовательно, пар, который может входить. Для паровых радиаторов с термостатическим управлением требуется прерыватель вакуума, чтобы конденсат всегда мог возвращаться в котел.Радиаторы Castrads для однотрубного пара поставляются в стандартной комплектации.

Какие радиаторы использовать с однотрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей подборкой паровых радиаторов здесь.

Клапан какого размера?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или менее и клапаны на 1 ¼ дюйма выше этого. Читайте также: Как это работает: Гидравлическое отопление.

Дополнительная литература

Дэн Холохан: новый взгляд на утраченное искусство парового отопления
Дэн Холохан: озеленение пара

Как правильно обслуживать радиатор

Если вы отапливаете дом паром или горячей водой, вы относитесь к очень избранной группе! Большинство из 113.6 миллионов домов в США используют природный газ или электричество для отопления домов. Однако только 6,9 миллиона человек полагаются на паровые системы или системы горячего водоснабжения, из которых 4,3 миллиона находятся на северо-востоке США.

Это всего лишь 6,07% всех домов в США — довольно уникальных. Но это также означает, что домовладельцы, которые полагаются на пар или горячую воду, имеют довольно уникальные проблемы, особенно когда речь идет о радиаторах. Чтобы они работали с максимальной эффективностью, вы должны понимать, как о них заботиться.Поэтому, чтобы помочь домовладельцам, которые полагаются на эту уникальную и типичную систему отопления, мы собираемся изучить несколько советов о том, как поддерживать эффективную работу радиаторов, чтобы вам было тепло и комфортно, а также сэкономили деньги.

Однотрубные радиаторы против двухтрубных

Есть два типа домашних паровых радиаторных систем; однотрубный и двухтрубный.

Однотрубные системы отводят пар вверх по радиатору. Пар нагревает радиатор, а затем охлаждается, превращаясь в воду.Затем конденсированная вода возвращается по той же трубе в котел, где ее повторно нагревают. В однотрубных системах на каждом радиаторе используются автоматические дефлекторы. Эти небольшие вентиляционные отверстия, похожие на колпачки, соединены между радиатором и паровой трубкой. Внутри вентиляционного отверстия находится клапан и сильфон, заполненный летучей жидкостью. Эта жидкость кипит при температуре на 10 ° F ниже точки кипения воды. Когда котел не используется, клапан остается открытым, впуская окружающий воздух из помещения. При розжиге котла в системе начинает подниматься пар.Когда пар достигает радиатора, он выталкивает воздух из радиатора (это называется «стравливанием»). Когда пар достигает клапана, он нагревает сильфон. Жидкость внутри расширяется и закрывает клапан.

Вода в радиаторе содержит накипь и ржавчину, которые могут образовывать отложения и со временем забивать вентиляционные отверстия радиатора. Засорки могут держать эти вентиляционные отверстия открытыми, так что пар все время выходит и теряет тепло. Или засорение может держать клапан закрытым, чтобы пар никогда не попадал в радиатор, сохраняя в комнате холод.

Перед началом отопительного сезона рекомендуется провести тестовое возгорание вашей системы. Таким образом вы сможете определить, какие клапаны вызывают проблемы. Когда система отопления отключена и охлаждается, эти вентиляционные отверстия можно отсоединить от радиатора и вскипятить в уксусе и воде, чтобы растворить засор. Однако, поскольку сильфон, закрывающий клапан, также может выйти из строя, вам следует ожидать периодической замены вентиляционного отверстия.

Одна важная деталь заключается в том, что вентиляционные отверстия радиатора необходимо заменять на те же типы и размеры, чтобы система оставалась сбалансированной.От самых маленьких до самых больших это: №4, №5, №6, C, D и №1.

Двухтрубная система имеет одну трубу, по которой пар идет к радиатору. Когда пар конденсируется в воду, конденсат стекает по второй трубе в котел для повторного нагрева. Чтобы пар не попадал в сливную трубу, в двухтрубных системах используется конденсатоотводчик. Ловушка содержит поплавок, который открывает клапан. Когда вода конденсируется в радиаторе, она заполняет сифон. Когда накопится достаточно воды, он поднимает поплавок, который затем открывает клапан и позволяет воде стекать обратно в бойлер.Когда конденсатоотводчики выходят из строя, они оставляют клапан открытым или закрытым, что также может вывести всю систему из равновесия, поскольку пар и вода попадают в места, где этого не должно быть. В этом случае Energy.gov советует зачастую просто заменить все конденсатоотводчики в системе.

Как отремонтировать детонационный радиатор

Доктор Наука однажды объяснил, что стучит радиатор, потому что внутри находятся жалкие существа, которые стучат, отчаянно пытаясь выбраться.

Вообще-то вода попадает в ловушку. При контакте с паром пар может внезапно и быстро конденсироваться, занимая в 1700 раз меньше места. Это создает внезапный мощный вакуум, который втягивает соседнюю воду, ударяя ее по внутренней стороне радиатора. Тепловое расширение от горячих радиаторов может нанести ущерб деревянным полам. Со временем из-за тепла и веса пол может деформироваться или наклоняться, особенно если из клапана течет вода. Радиаторы тоже могут прогнуться. Таким образом, если радиатор больше не находится в положении, позволяющем конденсату стекать обратно в котел, вода будет задерживаться и вызывать удары или удары, когда она нагревается.

Регулировку наклона радиатора для правильного слива воды можно выполнить с помощью нескольких регулировочных шайб и плотничного уровня. Конечно, если вы не уверены в своих навыках слесаря, вызовите квалифицированного профессионального сантехника.

Как починить радиатор горячей воды

Радиаторы с горячей водой чаще встречаются в новых домах. Их самая распространенная проблема — это попадание воздуха в систему при добавлении пресной воды, из-за чего они работают менее эффективно.Исправление здесь состоит в том, чтобы выпустить воздух, включив систему, а затем подойдя к каждому радиатору и спустив воздух и горячую воду в ведро, пока пузырьки не исчезнут. Начните с самого верхнего этажа и двигайтесь на нижние этажи, пока не будут удалены все радиаторы.

Советы по обслуживанию котла

Поддержание работоспособности котла важно не только для энергоэффективности, но и для безопасности вашей семьи. Перед началом отопительного сезона по-настоящему. не забудьте:

  • Слейте немного воды из котла, чтобы очистить от отложений.Это повышает энергоэффективность и увеличивает срок службы.
  • Проверьте воду в котле и при необходимости добавьте химикаты для контроля отложений и коррозии.
  • Проверить теплообменник котла на предмет протечки воды.
  • В системах горячего водоснабжения проверьте предохранительный клапан.
  • Обязательно ежегодно проверяйте свой котел, чтобы убедиться, что его элементы безопасности находятся в рабочем состоянии.
О Верноне Троллингере

Вернон Троллингер — писатель с опытом работы в области домашнего ремонта, электроники, художественной литературы и археологии.Теперь он пишет о технологиях зеленой энергии, энергоэффективности в быту, газовой промышленности и электросетях.

Что контролирует циферблат с цифрами на вентиляционном отверстии старого парового радиатора в моей комнате? Как мне отрегулировать его в соответствии с желаемой теплотой в комнате? : boston

К сожалению, настоящий ответ очень длинный. И большинство людей не знают, что это за клапаны на самом деле и как они работают, и просто устанавливают число на 7 или полностью открывают сверх 10, или что-то еще работает для них.

Регулировка изменяет размер отверстия, которое позволяет воздуху выходить из радиатора, поскольку он наполняется паром при нагревании.

Позвольте мне изложить некоторые основы системы. Простая система, в которой используются эти воздушные клапаны, представляет собой однотрубный пар: только одна труба входит в радиатор, и по ней пар поднимается вверх, а вода опускается. Есть источник пара (котел) и трубы, ведущие в здание, которые заканчиваются у радиаторов.

Когда система холодная, паровые трубы и радиаторы наполняются воздухом.Когда воздух в помещении возле термостата достаточно охлаждается, термостат «требует тепла», и котел включается, и в конце концов вода в нем закипает, и котел производит пар. Пар занимает примерно в 1600 раз больше воды, поэтому он начинает вытеснять воздух в трубах и радиаторах (пар и воздух на самом деле не смешиваются), выталкивая воздух через обратные воздушные клапаны, которые находятся примерно на 2/3 пути вверх. с одной стороны радиаторов. Обычно на самих трубах есть один или два воздушных клапана, чтобы ускорить выход воздуха и поступление пара.

Когда горячий пар достигает воздушного клапана в радиаторе, он начинает его нагревать. Внутри клапана находится герметичная металлическая капсула, которая расширяется, чтобы заблокировать выходное отверстие, удерживая пар внутри радиатора (что ХОРОШО). Радиатор теперь излучает тепло пара, и в конечном итоге пар достаточно охлаждается, чтобы снова превратиться в воду, которая стекает обратно по трубам в котел, чтобы снова превратиться в пар. Когда пар сжимается, он снова сжимается в 1600 раз, и в конечном итоге радиатор охладится настолько, что маленькая капсула внутри воздушного клапана сузится, вентиляционное отверстие откроется, а холодный воздух выйдет наружу, чтобы впустить больше пара.

Когда система полностью нагревается, можно услышать, как воздушные клапаны открываются, пропуская пар в радиаторы, а затем закрываются, потому что они становятся достаточно горячими, чтобы закрыться. Максимальное отверстие воздушного клапана контролирует только то, как быстро воздух выходит из радиатора, и это отверстие либо открыто, либо закрывается в зависимости от того, насколько нагревается капсула.

В идеале, все радиаторы должны быть насыщены паром одновременно и одинаково обогревать помещения, что является «сбалансированной» системой. Если у радиатора, ближайшего к термостату, слишком маленькое отверстие, остальная часть дома станет слишком горячей, а если у него слишком большое отверстие, он будет отбирать все тепло, а остальная часть дома будет холодной, как термостат. продолжает отключаться до того, как другие комнаты получат достаточно тепла.Радиаторам, расположенным дальше по трубам, требуются большие отверстия в обратных клапанах, чтобы они наполнялись быстрее, а радиаторам, расположенным ближе к котлу, требуется меньшее отверстие, чтобы пар попадал в последующие. Для больших радиаторов может потребоваться большая апертура, для маленьких — меньшая.

Во многих старых системах использовались клапаны с нерегулируемыми отверстиями. Ваш сантехник / специалист по отоплению будет останавливаться и уравновешивать вашу систему, меняя воздушные клапаны с разными фиксированными отверстиями, пока система не будет сбалансирована, и вы должны будете возвращать их, может быть, каждые четыре или пять лет, чтобы поддерживать ее в нужном состоянии, или они научат, как это делать с клапанами, которые можно купить в любом строительном магазине.Воздушные клапаны со временем забиваются трудноудаляемыми отложениями, поэтому они действительно нуждаются в замене, а также добавлении, удалении, закрытии (например, отключение незанятых радиаторов чердака) или изменении размера радиаторов часто требует повторной балансировки.

В конце концов кто-то начал разрабатывать регулируемые клапаны, упрощающие балансировку. Но колеса с цифрами заставляют людей в современную эпоху думать о «термостате», а не о «балансировке паровой системы». Сбалансированная система будет нагревать все комнаты равномерно, а максимальная температура регулируется термостатом.Несбалансированная система вызывает частые жалобы на нагрев пара, слишком горячие или слишком холодные помещения или помещения.

Для получения дополнительной информации посетите форум по паровому нагреву (и другие ресурсы) по адресу http://www.heatinghelp.com.

Радиаторы горячей воды: как удалить воздух из них

Радиаторы горячей воды. Наступает «вторая зима», и мы готовимся к отопительному сезону. На самом деле, здесь, в Бурге, будет довольно прохладно. Поэтому мы подумали, что было бы неплохо поговорить о том, что делать, когда вы не получаете достаточно тепла в различные части вашего дома с горячей водой.Здесь, в районах Хомстед и Белка-Хилл, очень распространены эти очень эффективные системы водогрейных котлов.

Что проверить в первую очередь

Достаточно ли система водяных радиаторов обогревает верхний этаж (и)? Это может помочь с ремонтом системы отопления с горячей водой, (гидронной), , радиатора , которая не нагревается должным образом, или если у вас есть тепло в некоторых областях, но нет в других . Если ваше тепло обеспечивается отдельными радиаторами горячей воды, обычно на каждом радиаторе есть регулирующий клапан.Убедитесь, что регулирующий клапан на радиаторе отопления «открыт» или «включен».

Ваш радиатор нагревается? Убедитесь, что клапан управления радиатора горячей воды закрыт. Попробуйте повернуть клапан против часовой стрелки, чтобы проверить, откроется ли он. Регулирующий клапан чаще всего находится на уровне пола. Иногда направления «открыть» и «закрыть» для этого радиаторного клапана надлежащим образом отмечены производителем.

Клапан радиатора

Во-первых, если вентиль радиатора горячей воды не вращается против часовой стрелки, попробуйте повернуть его в другом направлении.Однако вы должны быть осторожны. Не прилагайте чрезмерных усилий, чтобы попытаться повернуть «застрявший» клапан радиатора. Возможно, вы пытаетесь открыть клапан, который уже находится в полностью открытом положении. Во-вторых, клапан мог заклинивать. Чрезмерное усилие может сломать заклинивший клапан или даже вызвать утечку. Если клапан вообще не поворачивается против часовой стрелки в сторону «открыто», попробуйте снова повернуть его в другую сторону — по часовой стрелке, в сторону «закрыто». Если клапан теперь поворачивается, вы узнаете, что он уже был в открытом положении.

Замена

Возможно, вы решили заменить регулирующий клапан на радиаторе горячей воды.Подумайте об установке нового клапана, который также включает термостат, например, автоматический радиаторный клапан. Этот (более дорогой) регулирующий клапан радиатора позволяет рассматривать каждый отдельный радиатор как «зону нагрева». Пока термостат требует тепла, каждый радиатор может регулироваться автоматически. Как всегда, компания Proudfoot Plumbing Heating & Air может помочь вам с такой заменой, если вы решите не делать это самостоятельно.

Может быть, только некоторые ваших радиаторов горячей воды не нагреваются.Если отдельный клапан радиатора открыт (повернут против часовой стрелки), вам может потребоваться выпустить воздух из радиатора. Это для того, чтобы горячая вода из бойлера могла стекать в радиатор. Многие горячие радиаторы имеют выпускной воздушный клапан, которым может управлять домовладелец. При условии, что они позаботятся о том, чтобы избежать возможного риска ожога при выпуске воздуха.

Система водяного отопления

Посмотрев на регулирующий клапан радиатора, можно сделать вывод, что у них есть система водяного отопления, а не система парового отопления, потому что на паровых радиаторах нет автоматического выпуска воздуха.Во-вторых, регулирующий клапан радиатора включает воздухоотводчик, гайку сбоку на корпусе клапана. Кроме того, будьте осторожны, если клапан радиатора кажется «открытым», то есть полностью повернутым против часовой стрелки. Клапан может сломаться изнутри, и вы можете просто поворачивать ручку, когда клапан остается закрытым внутри.

Глядя на шток клапана

Переведите вентиль радиатора из положения «закрыто» в положение «открыто». Посмотрите внимательно на шток клапана — это металлический стержень или вал, выступающий под ручкой в ​​вашей руке, а также входящий в корпус самого клапана.Вы увидите, что когда вы «открываете», шток клапана становится «длиннее» и часто меньше окисляется. Более блестящая часть стержня клапана будет открываться при движении наружу.

Это отличный способ убедить себя, что да, клапан, вероятно, открывается изнутри, а вы не просто поворачиваете ручку. Если корпус клапана оторвался от штока клапана, это внутренняя проблема, которую вы не видите, и поворот ручки клапана радиатора, даже если она вращается, не откроет сломанный, застрявший или замерзший клапан.Опять же, Proudfoot Plumbing Heating & Air может помочь с этой проблемой.

Предупреждение

Не пытайтесь разбирать вентиль радиатора , когда система отопления включена и горячая; вы рискуете получить брызги горячей воды и / или вызвать утечку, которую трудно устранить, и в конечном итоге вам придется отключить всю систему отопления.

Как открыть ручные воздуховыпускные клапаны на радиаторах горячей воды

Эта короткая процедура использования ручных воздухоотводных клапанов для удаления нежелательного воздуха в системе водяного отопления с целью устранения шумного бульканья в трубах или устранения потери тепла из-за воздушного радиатора описана ниже.

Шаг 1. Включите и увеличьте нагрев:

Сначала убедитесь, что ваш термостат требует тепла и что котел системы отопления работал в течение десяти минут или около того, чтобы система нагрелась и достигла нормального рабочего давления.

Этот шаг необходим для обеспечения того, чтобы давление в системе отопления легко выталкивало воздух из воздуховода и впоследствии нагнетало горячую воду для отопления в ранее холодный радиатор. Удаленный воздух мог препятствовать проникновению тепла в этот блок.

Шаг 2. Найдите радиатор горячей воды с воздушным охлаждением :

Если вы еще этого не сделали, после того, как система отопления нагреется до рабочей температуры и давления, проверьте каждый радиатор, чтобы убедиться, что он не прогрелся.

Если вы обнаружите, что один или несколько остаются холодными и при условии, что клапан холодного радиатора отопления находится в «открытом» положении (против часовой стрелки), перейдите к шагу 3, чтобы проверить, не связан ли этот блок с воздухом.

Ручные воздуховыпускные клапаны открываются (поворачивают против часовой стрелки) либо ключом воздуховыпускного клапана (если шток выпускного клапана квадратный), либо простой отверткой с плоским лезвием (если шток воздуховыпускного клапана имеет паз).

Если один из радиаторов не нагревается, найдите и откройте спускной клапан, чтобы выпустить воздух. Немедленно закройте вентиль, когда начнет выходить вода.

Шаг 3. Удалите лишний воздух из радиатора горячей воды :

Откройте клапан стравливания воздуха (поверните его против часовой стрелки) и прислушайтесь к шипению выходящего воздуха. Устройство, подобное «роликовому ключу», называемое ключом клапана для удаления воздуха из радиатора, может потребоваться для поворота утопленного квадратного конца старых ручных устройств для удаления воздуха на радиаторах.В крайнем случае, вы можете открывать и закрывать клапан с помощью плоскогубцев с острым концом, достаточно тонким, чтобы дотянуться до квадратного конца регулятора клапана и захватить его.

Ключ для клапана стравливания воздуха из радиатора можно легко купить. Этот маленький ключевой инструмент широко продается в нескольких размерах, из которых квадрат 1/8 дюйма является стандартным; он описывается как ключ для выпуска воздуха из радиатора или ключ для выпуска воздуха из радиатора. Вы найдете их в местных магазинах бытовой техники. Клапаны для удаления воздуха также продаются местными поставщиками сантехники и в строительных магазинах, таких как Lowes и Home Depot, а также у онлайн-поставщиков сантехники.

Внимание: если воздух не выходит из воздуховыпускного клапана, просто вода , то радиатор, обслуживаемый этим клапаном, не связан с воздухом. Если из устройства для выпуска воздуха ничего не выходит (ни воздуха, ни воды), возможно, система все еще связана с воздухом, или она может просто еще недостаточно нагреться.

Шаг 4. Закройте выпускной воздушный клапан на радиаторе горячей воды:

Когда вода начнет выходить из клапана, закройте его. После этого вы должны почувствовать, как тепло поступает в трубы и радиатор.При условии, что комнатный термостат требует тепла, через минуту или около того трубы и радиатор должны начать нагреваться и, в конечном итоге, станут горячими. Если этого не происходит, значит, либо система отопления отключена, имеется другое место с воздуховодом, либо существует отдельная проблема с системой отопления, и в этом случае компания Proudfoot Plumbing Heating & Air будет более чем рада помочь вам! В Proudfoot Services мы специализируемся на оказании помощи домовладельцам в защите их инвестиций в системы такого типа.Отличный способ защитить ваши инвестиции в эти системы — это план технического обслуживания радиаторов горячей воды и котла, который питает их. Дополнительную информацию см. На нашей странице технического обслуживания.

кредитов изображений — Adobe Stock

Ссылки : inspectapedia.com и heatinghelp.com

Как ухаживать за радиаторами — Журнал Old House Journal

Перед тем, как приступить к техническому обслуживанию или ремонту старых радиаторов, важно знать, есть ли у вас паровые или водяные радиаторы.Самый простой способ определить это — посмотреть на количество труб, идущих от вашего радиатора: если труба только одна, значит, это паровая система. Две трубы могут указывать на пар или горячую воду, при этом конденсированная или охлажденная вода возвращается в котел по второй трубе.

Радиатор горячей воды в Рутмере, доме изящного искусства 1910 года в Элкхарте, штат Индиана, демонстрирует типичное нижнее соединение трубы.

Джозеф Хиллиард

Радиаторы горячей воды 101

В водяных радиаторах редукционный клапан между городской водой и системой водяного отопления постоянно поддерживает ее наполнение.В большинстве двухэтажных домов требуется давление 12 фунтов на квадратный дюйм, и это заводская настройка клапана. Если в вашем старом доме три этажа и на верхнем этаже установлены радиаторы, вам может потребоваться отрегулировать клапан для подачи воды под давлением 18 фунтов на квадратный дюйм, чтобы убедиться, что радиаторы наверху заполнены.

После заполнения циркуляционный насос перемещает нагретую воду из бойлера в радиаторы и обратно. Раньше во многих системах водяного отопления не было циркуляционных насосов; вода текла под действием силы тяжести, при этом горячая вода поднималась и холодная вода падала.По этой причине у многих отдельно стоящих чугунных радиаторов соединения трубопровода находятся в нижней части радиатора. Нагретая вода поступает в радиатор и поднимается за счет конвекции, тогда как более холодная вода внутри радиатора падает обратно в котел.

До появления циркуляционных насосов путем наименьшего сопротивления воде всегда были радиаторы верхнего этажа. Старожилы замедлили поток к самым верхним радиаторам, вставив металлическое отверстие (кусок металла размером с никель с маленьким отверстием) внутрь клапана подачи радиатора.Друг-подрядчик сказал мне, что его дед будет делать их из табачных банок Prince Albert. Он использовал ножницы, чтобы вырезать круг, а затем пробить отверстие гвоздем — работало как заклинание.

Проблема, однако, заключается в том, что, когда вы добавляете насос в систему, путь наименьшего сопротивления перемещается к радиаторам на первом этаже, и это часто приводит к тому, что радиаторы наверху становятся холодными. Там, где нет потока горячей воды, нет тепла. Если вы выпускаете воздух, но воздух не поступает, а радиатор все еще не нагревается, скорее всего, проблема в этом.Профессионалы знают это, и при вызове для устранения неполадок большинство снимет отверстия с радиаторов верхнего этажа и установит их на радиаторах нижнего этажа, чтобы сбалансировать систему.

Паровые радиаторы 101

Труба на этой стене, вероятно, питает радиатор, расположенный на полу над этим однотрубным паровым агрегатом.

Alli Coate

Если у вас есть паровое отопление, каждый из ваших радиаторов будет иметь одну или две трубы. Во всех паровых радиаторах используется сила тяжести, чтобы вернуть сконденсированный пар (так называемый «конденсат») в котел.Ключ к тому, чтобы все это работало, — поддерживать низкое давление в системе. Если вы не можете отапливать свой старый дом давлением 2 фунта на квадратный дюйм или меньше (это давление, которое использует Эмпайр-стейт-билдинг), что-то не так.

Пар под высоким давлением может удерживать вентиляционные отверстия в однотрубной паровой системе закрытыми, а при закрытых вентиляционных отверстиях воздух не может выходить из системы. Если воздух не выходит, пар не может попасть внутрь. Высокое давление также может привести к тому, что конденсат останется в системе, а это может привести к звукам ударов и большим счетам за топливо.

Устройство, которое контролирует давление, — это «Pressuretrol», и оно находится на котле. Для отопления дома всегда должно быть минимально возможное значение.

Радиаторы паровые однотрубные

Секции паровых радиаторов однотрубные часто соединяются только через их днище. Раздел подобен отдельному ломтику буханки хлеба. Пар легче воздуха, поэтому, когда он входит в однотрубный паровой радиатор через подающий клапан в нижней части радиатора, он поднимается, выталкивая воздух вперед.Воздух будет выходить из радиатора через вентиляционное отверстие, которое находится на последней секции и примерно на трети пути вниз от верха. Почему? Если бы вентиляционное отверстие было на самом верху этой последней секции, пар легче воздуха закрывал бы его до того, как большая часть радиатора нагрелась. Помните, если воздух не выходит, пар не может попасть внутрь.

Радиаторы паровые двухтрубные

Двухтрубные паровые радиаторы имеют клапан подачи пара либо вверху радиатора, либо (реже) внизу.Возврат — труба, по которой конденсат самотеком возвращается в котел — всегда находится в нижней части радиатора. Это может быть конденсатоотводчик или то, что мы называем «паровым» устройством, которое встречается в десятках форм и размеров.

В отличие от однотрубных радиаторов, на двухтрубном радиаторе можно настроить подающий клапан на пропускание большего или меньшего количества пара, что является основным преимуществом этой системы. В однотрубном радиаторе пар и конденсат разделяют это ограниченное пространство внутри однотрубного подающего клапана, и если вы дросселируете этот клапан, вы получите много шума и разбрызгивания вентиляционных отверстий, когда пар разбрасывает воду. в плотных пределах частично закрытого клапана.

Паровые радиаторы, подключенные сверху и снизу, можно легко переоборудовать для работы на горячей воде.

Clare Martin

Радиаторы-преобразователи

Поскольку двухтрубные паровые радиаторы имеют соединения как сверху, так и снизу каждой секции радиатора, их можно переоборудовать для работы на горячей воде. (Однотрубные радиаторы, с другой стороны, не могут быть переделаны, в первую очередь потому, что они подключаются только снизу.)

Старые паровые радиаторы обычно требуют большего обслуживания, чем их аналоги для горячего водоснабжения (включая промывку отсечки воды в котле один раз в неделю, чтобы котел не забился и не перегорел), поэтому многие подрядчики рекомендуют переоборудование.

Тем не менее, прежде чем это сделать, нужно о многом подумать. Поскольку радиаторы с горячей водой должны работать при более низкой температуре, ваш радиатор должен быть достаточно большим, чтобы обеспечивать достаточное количество тепла в самые холодные дни. Поскольку большинство паровых радиаторов изначально имеют слишком большие размеры (см. «Внешний вид — это все» ниже), обычно это не проблема.

Самый большой вопрос, который следует рассмотреть, — выдержат ли ваши паровые радиаторы и старые трубы давление от 12 до 18 фунтов на квадратный дюйм, необходимое для системы горячего водоснабжения.До сих пор эта старая паровая система работала с давлением менее 2 фунтов на квадратный дюйм. Если есть утечки, вы заметите их, когда переключитесь на горячую воду, поэтому лучше искать утечки, пока у вас еще есть пар. Простой способ сделать это — поднять давление (только временно!) До 10 фунтов на квадратный дюйм и провести тщательный поиск утечек.

Внешний вид — это все

Деревянные крышки, такие как эта от Wooden Radiator Cabinet Co., обеспечивают привлекательный способ замаскировать радиаторы, но они также сокращают выходную мощность на целых 30 процентов.

Радиаторы увеличенного размера

Когда прибыла пандемия испанского гриппа 1918 года, унесшая жизни 675 000 американцев, многие люди стали бояться воздуха в своих домах — и не зря. В 1919 году Совет здравоохранения отреагировал на это, настаивая на том, чтобы зимой люди держали окна приоткрытыми, чтобы впускать свежий воздух. Следовательно, радиаторы стали больше — достаточно большими, чтобы обогреть весь дом в самый холодный зимний день, часто с открытыми окнами. (В более мягкие дни термостат отключит однотрубные паровые радиаторы до того, как они полностью нагреются.)

Избыточные радиаторы были нормой во время Ревущих 20-х годов, но когда наступила Великая депрессия — и поскольку испанский грипп так и не вернулся, — люди начали закрывать окна, чтобы сэкономить топливо, и все эти негабаритные радиаторы, работающие сверхурочно, сделали внутри довольно жарко.

Радиаторы с бронзированием

Вскоре люди узнали, благодаря докладу Национального бюро стандартов за 1935 год, что краска, содержащая металлические хлопья, может снизить мощность радиатора до 20 процентов. Они начали бронировать свои радиаторы алюминиевой или золотой бронзовой краской, поэтому многие старые радиаторы окрашены в серебристый или бронзовый цвет.

Кожухи для радиаторов

Люди также обнаружили, что установка кожуха над радиатором снижает его выходную мощность. Простая полка над чугунным радиатором снижает его мощность на 20 процентов. Классический кожух радиатора, который имеет сплошную верхнюю часть и металлическую перфорированную переднюю часть, снижает мощность на 30 процентов, поэтому мы находим их во многих домах.

Удаление воздуха из радиатора.

Ремонт радиаторов: прокачка

Если вы обнаружите, что ваши радиаторы для горячей воды не такие теплые, как вам хотелось бы, возможно, им понадобится для удаления воздуха .Поскольку холодная вода содержит больше воздуха, чем горячая, при нагревании этот воздух выходит из раствора и поднимается вверх, обычно находя место в батареях отопления. Оказавшись там, он может заблокировать поток воды, в результате чего некоторые радиаторы останутся холодными. «Стравливание» — это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток мог продолжаться.

Как удалить воздух из радиатора горячей воды:

  1. найдите вентиляционное отверстие в верхней части.
  2. Выключите термостат, чтобы вода не текла.
  3. Приготовьте небольшое ведро и тряпку, чтобы уловить любые брызги, а затем откройте вентиляционное отверстие с помощью отвертки или вентиляционного ключа (старомодные ключи с заводным заводом часто подходят для вентиляционных отверстий радиатора).
  4. Как только воздух перестанет разбрызгиваться и начнет течь вода, все готово.

Все паровые радиаторы изначально полностью заполнены воздухом, и они будут стравливать воздух автоматически, пока система работает правильно. Воздух из однотрубных радиаторов проходит через вентиляционные отверстия; воздуховод из двухтрубных радиаторов проходит через устройство, которое вы видите на выпускной стороне радиатора (это труба, ближайшая к полу).

Ремонт радиаторов: утечки

Когда дело доходит до устранения утечки радиаторов, нет простого решения — все зависит от того, где находится утечка и насколько она серьезна. Паровые радиаторы, поскольку они находятся под гораздо меньшим давлением, чем радиаторы с горячей водой, обычно легче ремонтировать.

Для начала определите место утечки. Смотровое зеркало (доступное в вашем местном хозяйственном магазине) может помочь, так как оно позволит вам заглядывать за углы и в труднодоступные места.Если утечка — это всего лишь точечное отверстие, а не серьезная катастрофа из-за сильного замораживания, возможно, вы сможете ее исправить.

Нет продуктов, которые можно было бы залить в радиатор, чтобы остановить утечку, но представитель компании J-B Weld Company из Сульфур-Спрингс, штат Техас, говорит, что многие из их клиентов добились большого успеха, используя J-B Weld для ремонта старых чугунных радиаторов. Несколько профессионалов, с которыми я разговаривал, также сообщают, что использовали его для успешного устранения утечек радиатора. Однако этот процесс немного сложен.

Как исправить утечку радиатора:

  1. Сначала слейте воду из радиатора и удалите краску, грунтовку или ржавчину с места утечки.
  2. Очистите поверхность очистителем, не содержащим нефтепродуктов, например ацетоном или разбавителем для лака, чтобы удалить всю грязь, жир и масло.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
