Ремонт теплого пола (электрического) своими руками

Основная информация про ремонт теплого пола (электрического) своими руками: какие могут быть неисправности и как их отремонтировать, а также как починить систему если пробили кабель.

Хотя теплые электрические полы уже давно перестали быть роскошью, а стали обыденностью, многих потребителей перед покупкой и установкой подобной системы интересует вопрос, как долго она прослужит.

Учитывая стоимость самой конструкции, ее монтажа и энергозатраты при эксплуатации, такие переживания вполне уместны.

Как обещают производители, электрические теплые полы – это надежные системы отопления со сроком годности от 10 лет и это подтверждают те, кто уже долгое время ими пользуется. При этом нужно учесть, что как бы ни был хорош электрический теплый пол, неисправности могут проявиться и у него.

Возможные причины поломки

Принцип работы теплого электрического пола мало чем отличается от других видов электроприборов. Ток, попадая на нагревательный элемент, разогревает его, тот отдает свое тепло стяжке или напольному покрытию, тем самым прогревая воздух в помещении.

Прохождение тока к нагревательной системе осуществляется через терморегулятор, основной функцией которого является включение и отключение пола, и регулирование силы его нагрева. Как только он достигнет заданной температуры, термостат отключается, что происходит так же при сильном перегреве покрытия.

Что же может стать причиной слабого нагрева пола или полного отсутствия тепла?

Как правило, чаще всего виновниками являются:

  1. Терморегулятор, поэтому проверку нужно начинать с него. Чтобы убедиться в его неисправности, следует демонтировать прибор, отключив предварительно свет, и проверить мультиметром.
  2. Если пол кабельный, то причиной поломки может стать его обрыв. Это происходит либо при монтаже, либо какими-то механическими воздействиями, например, дрелью при ремонте. Проверка кабеля проводится измерением его сопротивления и изоляции.Если данные превышают показания техпаспорта более чем на 5%, значит, он поврежден или в нем есть обрыв. В инфракрасной системе возможна быстрая порча пленки из-за недостаточно плотного покрытия.Если был положен, например, тонкий линолеум, то продавить пленочный пол сможет даже женский каблук.
  3. Датчик температуры так же может стать причиной неисправности. Если основание прогревается не на полную мощность, то он попросту не отключается и пол работает без остановки круглосуточно, что приводит к высоким энергозатратам. С другой стороны, если термодатчик находится слишком близко к нагревательным элементам, то он будет быстро разогреваться и отключаться, а пол при этом нужной температуры так и не достигнет.

Какова бы ни была причина поломки, ремонт теплого пола электрического, при наличии необходимых инструментов, можно провести самостоятельно.

Как починить электрический теплый пол читайте ниже.

Ремонт теплого пола (электрического) своими руками

Исправление кабеля

Если причиной поломки стал нагревательный кабель, то действия по ее обнаружению и устранению следующие:

      1. Кабель отсоединить от термостата, а всю систему от электросети.
      2. В наличии должен быть высоковольтный генератор, позволяющий найти место разрыва. Он создаст электрическую дугу на месте поломки.
      3. Если высоковольтного генератора нет, можно воспользоваться аудио-детектором, который на месте разрыва кабеля издаст звук наподобие металлоискателя.
      4. Тестер напряжения – это самый простой и эффективный способ проверки, так как не только показывает, что под стяжкой есть кабель, но и место его разрыва.

Произвести ремонт кабеля, если пробили электрический теплый пол, сложно и дорого, потому что он находится под слоем стяжки, то к поиску неисправности нужно относиться очень серьезно, начав с измерения сопротивления нагревательного элемента на обрыв.

Когда участок с разрывом найден, нужно:

      1. Убрать в этом месте напольное покрытие.
      2. Осторожно разбить стяжку, стараясь не попасть по расположенному под ней кабелю, чтобы не усугубить ситуацию с поломкой. Ремонт можно начинать только в том случае, если освобождено достаточное количество кабеля.
      3. При покупке готового комплекта теплого кабельного пола потребитель получает необходимые для его ремонта «мелочи» — специальные термоусадочные муфты и гильзы. Достаточно зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном. Под горячим воздухом она станет меньше и пленка изолирует отремонтированный участок.
      4. До того, как будет восстановлено напольное покрытие, система подключается и проверяется на исправность.
      5. Делается стяжка и финишное покрытие кладется на место.

Если в наличии нет нужных инструментов, дешевле вызвать мастеров, которые и причину неисправности найдут и устранят ее качественно и быстро.

Устранение неполадок в датчике

Эту деталь теплого пола отремонтировать проще всего:

      1. Так как температурный датчик устанавливается в гофрированную трубку, то и обнаружить его не составит труда.
      2. Прибор нужно вынуть и заменить на новый, вернув затем трубку с датчиком на место.
      3. Хорошая новость в том, что даже если применяется кабельная система с заливкой раствора, пол вскрывать не придется, так как часть гофрированной трубки находится в стене. Достаточно ее достать, потянуть за провод и датчик выйдет.
      4. В обратном порядке новый прибор вставляется в трубку, а затем канавку в стене замазывают и возвращают ей первоначальный вид.

Неисправность в термостате

Частой причиной поломки терморегулятора становятся клеммы, которые соединяют шнур питания, кабель и температурный датчик. Они могут ослабнуть и достаточно их подтянуть, чтобы пол заработал снова. Во включенном состоянии напряжение в питании и на выводах должны совпадать.

Если это не помогло, и замер сопротивления показал на большое отклонение от технических показателей, то терморегулятор подлежит замене.

То самые простые способы, как отремонтировать теплый пол электрический своими руками.

Рекомендации по ремонту теплого электрического пола своими руками


Профессионально установленный электрический теплый пол работает безотказно почти в 100% случаев. Чаще всего проблемы наблюдаются в тех случаях, когда кабель укладывался самостоятельно. Чтобы выполнить ремонт теплого электрического пола своими руками, потребуется найти место обрыва кабеля и устранить повреждения.

Как найти обрыв кабеля тёплого пола

Чтобы не пришлось срывать всю стяжку с неизбежным повторением процесса заливки полов, необходимо постараться определить, в каком месте перебит кабель. Найти обрыв достаточно сложно и не всегда удается даже профессиональным бригадам монтажников, но воспользовавшись некоторыми советами и рекомендациями, можно увеличит шансы на успех.

Поиск обрыва осуществляется следующим образом:

  1. Неисправности электрического теплого пола связанные с механическими повреждениями во время сверления. После укладки финишного покрытия приходится крепить к полу некоторые виды мебели, устанавливать дверной упор или доводчик и т.д.
    Профессиональные монтажные бригады всегда оставляют хозяевам схему укладки, чтобы избежать при сверлении попадания в кабель. Если пол перестал работать сразу после монтажа мебели и ограничителей двери, найти место обрыва обычно не составит труда.
  2. Установить место повреждения и самому отремонтировать кабель гораздо сложнее, если неизвестно, где именно находится разрыв. Для начала необходимо убедиться, что причина неработоспособности системы отопления кроется именно в греющих проводах. Для этого с помощью тестера проверяют показатели сопротивления. Отклонение в значениях свыше чем 5% говорит о том, что присутствует механическое повреждение, разрыв кабеля.
    Отремонтировать электрический теплый пол в таком случае сложнее, по причине того, что точно определить, где находится место разрыва, достаточно проблематично.


Прозвон кабеля при разрыве с помощью тестера помогает точно определить причину неработоспособности системы отопления. Точное место механических повреждений находят с помощью специальных инструментов.

В частности, используется следующее оборудование:

  • Высоковольтный генератор – устройство определяет место обрыва кабеля с помощью создания дуги между незащищенной жилой или оплеткой провода. В месте возникновения разряда и находится повреждение.
  • Аудио-детектор – принцип работы устройства схож с металлоискателем. Когда прибор находится над местом разрыва, издается соответствующий звук.
  • Тестер напряжения или детектор скрытой проводки. Диагностику целостности кабеля легче всего выполнить этим прибором. Детектор проводки не только показывает наличие кабеля внутри стяжки, но и позволяет с большой долей вероятности определить место разрыва.

Прежде чем приступать к ремонту механических повреждений, следует убедиться, что причина отсутствия нагрева заключается не в поломке термодатчика или контроллера. Поэтому изначально измеряется сопротивление кабеля на обрыв.

Как отремонтировать греющий кабель пола

Сложнее всего выявить неисправности и место повреждения. Устранение обрыва, хотя и требует определенных навыков, может быть выполнено самостоятельно. Для этого потребуется:

  1. Снять напольное покрытие в месте повреждения. Сложнее всего демонтировать плитку. Чтобы не повредить близлежащие плитки, выполняются следующие действия. Швы очищаются от затирки. Плитка поддевается шпателем и медленно подрывается. В месте упора следует проложить деревянный брусок, чтобы шпателем не повредить покрытие.
  2. Разбить стяжку. Для проведения работ требуется терпение. Стяжка снимается осторожно, чтобы не повредить кабель еще в нескольких местах. Аварийный ремонт разрыва кабеля электрического тёплого пола, начинается только после того, как освобождено достаточное количество провода для проведения работ.
  3. Ремонт жилы. Обычно, в компании занимающейся продажей теплых полов, сразу же предлагают ремкомплект для восстановления. В набор входят гильзы и термоусадочные муфты. Восстановить обрыв греющего кабеля можно следующим образом. В месте обрыва жила зачищается и соединяется посредством гильзы. Предварительно на провод одевается соединительная муфта для ремонта кабеля тёплого пола. Гильза обжимается специальными плоскогубцами. Устанавливается ремонтная муфта на кабель и прогревается строительным феном. По мере нагревания, пленка муфты уменьшается в размерах и изолирует поврежденный участок.
  4. Проверка работоспособности. Сразу после восстановления повреждений в нагревательном кабеле, теплые полы могут функционировать в нормальном режиме. Включается терморегулятор. Спустя 30-40 минут провод набирает необходимую температуру.
  5. Ремонтируется стяжка, плитка укладывается на место.

Самому отремонтировать кабель не так и сложно. Но чтобы выполнить работы самостоятельно, потребуется:

  • Прибор для обнаружения обрыва кабельных полов.
  • Ремкомплект.
  • Инструмент для ремонта.

{banner_downtext}

Оборудование для ремонта электрических теплых полов

Можно соединить разрыв таким образом, что после ремонта полы совсем перестанут греть, либо станут причиной короткого замыкания и возгорания в квартире. По этой причине производитель строго регламентирует, какой инструмент и материалы для ремонта необходимо использовать.

Инструмент для ремонта:

  • Стандартный набор электрика. Кусачки для снятия изоляции, плоскогубцы, тестер – все это понадобится в процессе диагностики и ремонта. Чтобы проверить повреждение кабеля, потребуется специализированное оборудование (тестер скрытой проводки, аудио – детектор и т.д.).
  • Пресс-клещи – необходимы для обжима соединительных гильз. Зажать гильзу подручными средствами не удастся, поэтому потребуется приобрести или взять в аренду специализированные клещи.
  • Строительный фен. Термоусадочная муфта при нагревании уменьшается в объеме и изолирует место разрыва. Некоторые мастера с этой целью используют открытый огонь зажигалки или спички, но в данном случае это малоэффективно.
  • Перфоратор – нужен, чтобы сбить стяжку и высвободить провода. Во время работы потребуется насадка в виде лопатки.
Если хотя бы один из советов о том, как заменить повреждения электрического теплого пола, показался сложным или вызвал недоумение, лучше обратиться за помощью к специалистам. При выполнении работ следует соблюдать нормы безопасности, описанные в ПУЭ.

Ремонт водяного и электрического теплого пола своими руками: чиним сами

Многие владельцы теплых полов оценили этот метод обогрева помещений по достоинству. Комфортная температура на уровне пола, экономия пространства и отсутствие неприглядных радиаторов позволяет создать уютную атмосферу в жилище. Но бывают моменты, когда такое благо цивилизации доставляет массу хлопот. Например, пол перестал нагреваться, и вы не знаете, что с этим делать. Не спешите отчаиваться. Неисправности теплого пола могут возникнуть по разным причинам. Возможно потребуется небольшой ремонт теплого пола, после чего он опять будет обогревать вас и ваших домочадцев.

Проведение ремонта электрического теплого пола

Прежде чем производить ремонт электрической системы теплого пола необходимо разобраться в причинах неисправности. Выделяют три проблемных места в электрическом отоплении:

  • нагревательный элемент;
  • терморегулятор;
  • датчик температуры.

Выясняем причину неисправности

Первое что необходимо сделать при неисправности, это определить какая деталь конструкции является причиной. Обычно сложности не возникают если перед этим проводились ремонтные работы. В этом случае чаще всего повреждается нагревательный элемент в процессе использования дрели или пилы.

Во время ремонта кабель теплого пола был поврежден электропилой

Когда причины неисправности неясны, следует измерить напряжение питания. Рабочее напряжение указывается в технических документах. Результат измерения не должен отклоняться от приведенного в инструкции более чем на 5%. Обратите внимание на индикацию включения. Если лампочка не горит, проверьте напряжение на выводах. Его отсутствие может свидетельствовать об ослабленных контактах на терморегуляторе, неисправности термостата или его датчика. Проверьте выносной датчик температуры. Отсоединив его от терморегулятора, измерьте сопротивление. Оно должно быть в границах 5-30 кОм. Наиболее точное показание указано в инструкции.

Внимание! При проверке терморегуляторов необходимо отключать от них греющий кабель.

Если в датчике и терморегуляторе неисправности не обнаружены, причину отсутствия тепла следует искать в нагревательном элементе. Для этого измеряется сопротивление кабеля и изоляции и сверяется с показателями указанными в техпаспорте оборудования. Сниженное сопротивление изоляции говорит о наличии обрыва греющего кабеля. Указать точное место дефекта поможет специальное оборудование.

Причина – датчик или терморегулятор

В случае неисправности датчика его следует заменить. Вынув старое оборудование из гофрированной трубки, отметьте его местоположение, чтобы новый датчик установить также. Бывают случаи нарушения технологии, и оборудование устанавливается в стяжку без применения трубки. Тогда старое оборудование можно заменить датчиком температуры воздуха. Он крепится под терморегулятором. Терморегулятор, пришедший в негодность, тоже следует заменить новым.

Вот так выглядит датчик, который как правило находится внутри гофрированной трубки

О том, как правильно подключить электрический теплый пол к терморегулятору, читайте в статье: https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html. Инструктаж по электротехническим работам и пример проведения монтажа.

Вышел из строя нагревательный элемент

После нахождения места дефектного кабеля приступают к его замене. Демонтируют покрытие на участке ремонта. Вскрывают стяжку. Оборванные или перегоревшие жилы зачищают и соединяют с помощью гильз подходящего диаметра, которые затем обжимают пресс-клещами.

Отремонтированный кабель электрического теплого пола — на место соединения крепят термоусадочную муфту, которую нагревают при помощи фена и дают остыть. Остывая, муфта сжимается и прочно герметизирует место соединения. Сверху место ремонта заливается цементом

Карбоновый теплый пол – инновационный вариант создания обогрева помещения и открытых пространств. Подробнее про то, что это такое, устройство системы и пример монтажа, можно узнать тут: https://pol-master.com/tepliy-pol/karbonovyj-teplyj-pol.html.

Особенности ремонта водяной системы

Срок службы теплых водяных полов при правильно монтаже и эксплуатации составляет не менее 50 лет. Гарантом этого служит монтаж цельных труб хорошего качества. Но бывают случаи когда при осуществлении ремонта труба повреждается перфоратором или болгаркой. В таких ситуациях ремонт системы необходимо проводить незамедлительно. Для начала, не вынимая насадку перфоратора или болгарки, отключите воду.

Для ремонта трубы водяного отопления понадобится два фитинга, кусок трубы, пресс

Расчистите место вокруг порыва, освободив доступ к поврежденной трубе. Во избежание попадания грязи в трубопровод замотайте концы труб изоляцией или наденьте на них резиновые перчатки. Один конец трубы развальцовывается, на него надевается фитинг и запрессовывается. Конец заготовленного куска трубы вставляется в фитинг и запрессовывается.

Так выглядит отремонтированный участок системы водяного теплого пола

Одевается и запрессовывается фитинг на другом конце ремонтируемого участка трубы. От вставляемого куска трубы отрезается лишнее, а она подсоединяется ко второму концу ремонтируемого трубопровода и запрессовывается. Запускается вода для проверки. И если все нормально ремонтируемый участок заливается стяжкой.

А вот как проводится такая же операция, только на системе из медных труб:

Ошибки при монтаже теплого пола

Все же, чтобы не возникало подобных поломок, следует проводить квалифицированный монтаж системы. Существует несколько нюансов, которые необходимо знать при установке системы:

  • Расчет длины нагревающего элемента производится с учетом площади не занятой мебелью. Дело в том, что греющий кабель под предметами интерьера не прокладывают ввиду возможного перегрева и выхода из строя.
  • Нагревательный элемент приобретается строго необходимого размера. Подрезание кабеля при монтаже снижает его прочность и приводит к поломке системы.
  • Греющий кабель нельзя укладывать на грязную поверхность. Перед выполнением работ поверхность очищается и обеспыливается.
  • Не рекомендуется ходить по кабелю во время укладки. Жесткая подошва может его повредить.
  • Датчик температуры устанавливается так, чтобы к нему был доступ в случае ремонта. Его необходимо поместить в гофрированную трубку.
  • Не оставляйте пустот вокруг греющего элемента. Это может привести к перегреву кабеля и его поломке.
  • Желательно нарисовать схему укладки нагревательных элементов с указанием размеров. Она понадобится при проведении ремонта, чтобы не задеть кабель или трубу.
  • Проверка кабеля после укладки осуществляется методом измерения сопротивления. Не рекомендуется включать систему до полного высыхания стяжки.
  • Замер сопротивления осуществляется до и после укладки теплого пола. Оно должно соответствовать значению, указанному в техпаспорте.

Знайте, лучше предупредить проблему, чем потом устранять результаты своей халатности. Качественный и правильный монтаж теплого пола позволит избежать скорого ремонта. А использование схемы укладки при ремонте помещений обезопасит систему от пробоя перфоратором или другими инструментами.

Оцените статью: Поделитесь с друзьями!

частые неполадки и способы их устранения

Человеку, привыкшему к комфорту и теплу, которые несет с собой теплый пол, факт поломки может показаться катастрофой вселенского масштаба. Но прежде чем бежать за материалами для установки нового, разберитесь, в чем причина беды и попытайтесь устранить проблему — ремонт теплого пола можно осуществить самостоятельно. Зачем тратить деньги, когда вернуть утраченный уют, не прибегая к полному демонтажу, вполне реально?

  1. Ремонт водяного теплого пола
  2. Почему электрический пол не греет?
  • Методы устранения проблем
  • Водяной пол требует ремонта крайне редко. При правильной укладке срок эксплуатации составляет более 50 лет. Однако случаются ситуации, когда в ходе строительных работ труба водяного теплого пола оказывается поврежденной. Что делать? Главное — не паниковать и следовать нижеприведенной инструкции.

    Повреждение металлопластиковой трубы теплого пола перфоратором — довольно распространенная проблема, предполагающая, в первую очередь, сохранения спокойствия.

    Не суетитесь, ремонт теплого пола своими руками требует «холодной» головы и слаженных, четких действий.

    Первое правило при поломке — не суетитесь!

    Не вынимая насадку перфоратора, перекройте воду. Расчистите доступ к поврежденной области. Удалите проблемный участок трубы, на свободные концы наденьте полиэтиленовые пакеты. Это необходимо для предупреждения попадания грязи в систему.

    Единственно возможный вариант ремонта в нашем случае — опрессовка. Помимо пресса, который можно взять напрокат, нам понадобятся кусок металлопластиковой трубы и 2 фитинга.

    Это важно!

    Резьбовые фитинги использовать не рекомендуется — рано или поздно они дадут протечку.

    Очищаем и развальцовываем конец трубы, надеваем фитинг и двойным движением запрессовываем его. Далее вставляем в фитинг новую трубу и также запрессовываем. Производим аналогичную манипуляцию на другом конце. Отрезаем лишнюю часть трубы, опрессовываем вновь созданное соединение. Включаем воду и проверяем герметичность трубопровода. Если течь отсутствует — заливаем отреставрированную область в стяжку.

    Пресс можно взять напрокат

    Электрический пол — замечательная возможность обогрева, которой отдают предпочтение все больше потребителей. Но как быть, если пол греет плохо или не греет совсем? Для начала следует разобраться в первопричинах, способных вызвать неполадки.

    Причины недобросовестной работы системы чаще всего заключаются в следующем:

    ↑ Неправильный монтаж

    Зачастую имеет место отключение терморегулятора при слабом нагреве пола. Возможно, это происходит из-за неверного монтажа датчика: он установлен к греющему кабелю слишком близко либо попросту лежит на нем.

    Непрофессиональный монтаж датчика — одна из причин отсутствия нагрева

    Если ошибка установки исключена, необходимо обратить внимание на температуру поверхности — соответствует она желаемой или нет. Об этом вам расскажет ИК-термометр. Нередко случается, что индикатор нагрева горит, а пол остается холодным — проверьте надежность соединения проводов.

    ↑ Плохая теплоизоляция, неверный выбор кабеля

    Распространенным следствием плохого нагрева является неграмотный выбор мощности греющего кабеля или отсутствие теплоизоляции.

    Наличие теплоизоляции — важный критерий работоспособности теплого пола

    Как объективно оценить температуру пола? После нагрева (в среднем занимает 30 минут) температура термодатчика должна сравняться с показателями, установленными на терморегуляторе. По достижении заданной температуры питание должно отключиться, о чем нас оповестит погасшая лампочка.

    ↑ Механическое повреждение кабеля

    Повредить кабель можно при проведении отделочных работ — обустройстве стяжки или укладке плитки. Как выявить неисправность? Кабель отключают от терморегулятора и замеряют сопротивление между жилами.

    Это важно!
    Сопротивление должно соответствовать данным, указанным в паспорте электрического теплого пола.

    Особое внимание обратите на сопротивление между оплеткой и греющей жилой, которое должно равняться 1 Ому и выше.

    ↑ Поломка терморегулятора

    Целостность греющего кабеля не вызывает сомнений? Значит, настал черед терморегулятора — проверяем правильность установки и исправность прибора. Клеммы, соединяющие терморегулятор и кабель, должны быть плотно затянуты. Напряжение на выводах должно равняться питанию при включенном приборе.

    Проверьте надежность соединений

    Не лишним будет проверить сопротивление индикатора температуры пола (если он есть) — все необходимые цифры легко найти в паспорте.

    ↑ Низкое напряжение

    В некоторых домах напряжение, подаваемое к системе «теплый пол», значительно ниже того, на которое пол рассчитан. Более того, при падении напряжения мощность уменьшается вдвое. Этот момент необходимо учитывать при выборе кабеля, отдавая предпочтение образцам, гарантирующим большой запас мощности в сложившейся ситуации.

    Если вы определили причину плохой работы теплого пола, то осталось дел за малым — устранить ее. Порой намного сложнее обнаружить, почему пол отказывается работать, тогда как ремонт теплого электрического пола особой сложности не представляет.

    Итак, пробуем отремонтировать теплый пол своими руками.

    Замена поврежденного участка трубы сложностей не представляет

    Если вы случайно повредили кабель, необходимо демонтировать непригодный участок и наложить на кабель муфту. Если вышел из строя датчик, то устранить поломку еще проще — достаточно заменить прибор, помещенный в гофрированную трубку. Учтите, датчик должен помещаться в трубку глубоко, т.е. доходить до конца. Нередко при нарушении технологии монтажа датчик температуры оказывается замурованным в стяжку без трубки. Тогда вместо него допускается установка индикатора температуры воздуха.

    Не работает датчик включения на терморегуляторе? Проверьте наличие напряжения на выводах. Если напряжение отсутствует, то проблема может заключаться в плохих контактах — осмотрите соединения и затяните фиксирующие винты.

    Место обрыва определяют с помощью генератора

    Место обрыва греющего кабеля определяют с помощью высоковольтного генератора или аудио-детектора, схожего по принципу работы с металлоискателем.

    Иногда с этой целью используют термопластины, но только в том случае, если между жилами имеется токопроводящая дорожка. После того, как проблемная область найдена, можно приступать к ремонту.

    Аккуратно освободите часть греющего кабеля, оборванные жилы соедините посредством гильз необходимого диаметра, которые зажимаются пресс-клещами. Область соединения заизолируйте с помощью строительного фена и термоусадочной муфты, которая, остывая, герметизирует поврежденную область.

    Термоусадочная муфта

    Главная профилактика возможных неполадок — правильный монтаж теплого пола и соблюдение всех технологических инструкций. Если все же проблем избежать не удалось, то ремонт требует максимально ответственного отношения, ведь от этого зависит то, как долго теплый пол будет дарить комфорт и уют вашему дому.

    Теплый пол — уют и комфорт в вашем доме

    Ремонт теплого пола своими руками, терморегулятора и кабеля

    Тип установленного электрического пола зависит от вида нагревательного элемента. Сегодня известны кабельные системы, а также пленочные и стержневые, в свою очередь делимые на инфракрасные и конвекционные (по типу элемента нагрева). Устанавливая пол, мастер обязательно объяснит все возможные погрешности и дефекты, возникающие в процессе эксплуатации покрытия. Однако часто поломка происходит не из-за неправильной укладки кабеля, а вследствие других причин. Именно эти варианты, а также возможный ремонт теплого пола своими руками стоит рассмотреть подробнее.

    Проблемы с электрическим полом и варианты их устранения

    Схематическое устройство теплого пола на бетонном перекрытии

    Конструкции подобного типа требовательны в уходе и часто реставрация, регулировка собственными силами не приносит нужного результата. Если пол перестал греть или резко упала температура, то возможно возникновение следующих проблем:

    1. Снижение напряжения в сети. Самый распространенный «недуг», о котором забывает сказать мастер. При падении напряжения, система перестает работать в полную силу, и теплый пол перестает греть. Решение – установка более мощного кабеля, который гарантирует подачу большего запаса мощности. Инструментов потребуется немного, да и стоимость работы зависит от выбора кабелей.

    Совет! Лучше всего подобную ситуацию предусмотреть еще на этапе закладки системы, так как полная замена кабеля будет стоить немало. В частности, услуги компании начинаются от $45 за м². При этом учитывайте время на работу и демонтаж напольного покрытия.

    1. Поломка терморегулятора. В случае когда напряжения достаточно, кабеля целые, а тепла нет, стоит проверить термодатчики и терморегулятор. От правильности установки и подключения прибора зависит подача электричества и работа нагревательных элементов. Затянутые клеммы, равный показатель выводящего напряжения с питанием при полном включении – гарантия работы прибора. При наличии техпаспорта, неплохо проверить сопротивление индикатора для температуры пола.

    Важно! Вызов мастера для замены терморегулятора зависит от марки системы. Но не стоит браться за работу собственными силами, лучше присмотреть прибор в магазине и купить его по совету профессионала. В этом случае услуга будет стоить не более $15-20.

    1. Недостаточная теплоизоляция или неверно подобранный кабель. Низкая мощность – гарантия плохой подачи тепла, малый слой теплоизоляции проверяется нагреванием пола в течение получаса и проверкой показаний термодатчика с температурными показателями. Разница обозначает неисправность, которую легко устранить своими руками, имея при себе инструмент домашнего мастера.
    2. Механическое повреждение кабеля. Причина – финальная отделка. При монтаже напольного покрытия, обустройстве стяжки или укладке плитки кабель повреждается. Проверка исправности требует отключения от сети питания и замера напряжения между отдельными жилами. Показания должны соответствовать данным, указанным в техпаспорте.
    3. Неправильно смонтированная система электрического пола. Если датчик был закреплен плохо, например, близко к нагревательному элементу, система работать не будет! Вызов мастера тут не нужен, достаточно переместить датчик в положенное место и еще раз проверить соединения проводов.

    После того как определены причины, можно делать ремонт теплого пола. Конечно, браться за устранение сложных дефектов не стоит, а вот простейшие проблемы вполне доступны к самостоятельному решению.

    Рекомендуем к прочтению:

    Ремонт электрического пола

    Поиск места разрыва электрического кабеля

    Чтобы починить систему своими руками, необходимы следующие инструменты:

    • Тепловизор;
    • Индикатор напряжения в сетях;
    • Шпатель;
    • Дрель;
    • Правило;
    • Уровень;
    • Плоскогубцы;
    • Кабель;
    • Зажимы для кабеля, муфты;
    • Высоковольтный генератор;
    • Пресс-клещи.

    Выбирая тепловизор, обратите внимание на рекомендации производителя. Как правило, весь перечень инструмента, необходимого для замены, предоставлен в техпаспорте. Еще один момент: замена терморегулятора потребует определенного вида отверток, лучше иметь полный набор.

    Если поврежден контакт электрического пола, отключение всей системы обязательно. Дефектный участок демонтируется, причем на кабель надевается муфта. При обрыве нагревательного элемента, проблемная часть изолируется, освобождаются оборванные куски и соединяются посредством гильз нужного диаметра. Определить разрывы или перегибы поможет тепловизор, поэтому лучше всегда иметь подобный прибор под рукой.

    Рекомендуем к прочтению:

    В заключение

    Демонтаж покрытия и ремонт места разрыва теплого пола

    Производить ремонт теплого пола своими руками опасно. Если у вас поломка более серьезная, чем подача сниженного напряжения, обратитесь к профессионалам. Только мастер быстро определит причину, подскажет варианты решения проблемы и поможет устранить дефекты.

    1. Никогда не начинайте ремонтные работы, если полы не освобождены от мебели, бытовой техники и прочих предметов.
    2. Производя ремонт, обращайте внимание на рекомендации и требования производителя.
    3. Эксплуатация теплого пола должна соответствовать требованиям изготовителя;
    4. Укладывая напольное покрытие, стяжку, помните, на каком уровне установлен теплый пол. Если этого не сделать, система будет повреждена.

    Ремонтные услуги компаний имеют разную стоимость. Все зависит от сложности и объема проводимых работ, но ориентироваться на сумму менее $20-25 за м² не стоит.

    электрического и водяного своими руками. Неисправности и их устранение

    На чтение 12 мин. Просмотров 2.3k. Обновлено

    Тёплые полы сегодня не считаются роскошью, а если в семье есть маленькие дети, то это устройство просто необходимо в доме. Полы с обогревом имеют продолжительный срок службы, но, несмотря на это, такие системы всё же выходят из строя.

    Чаще поломки не существенные, поэтому устранить неполадки в водяной системе или сделать ремонт электрического тёплого пола можно самостоятельно.

    В данной статье мы рассмотрим основные неисправности, которые возникают в тёплых полах, и способы ремонта своими руками.

    Электрические тёплые полы

    Тёплые электрополы работают от электрической сети 220 Вт, энергия передаётся с помощью специального блока питания. Электрический ток, проходя по проводам или карбоновым пластинам, осуществляет их нагрев. Они же в свою очередь, передают тепло поверхности. Тем самым, электроэнергия преобразуется в тепловую энергию.

    Монтаж электрополов легче водяных, а вот насчёт безопасности для здоровья человека у многих возникают вопросы. Электрические конструкции излучают электромагнитные волны, но объём их незначителен (особенно у инфракрасной плёнки и стержневых матов), и по утверждению специалистов не наносит вред человеку.

    Устройство «пирога» выглядит следующим образом:

    • основание;
    • гидро и теплоизоляция;
    • фольгированная подложка;
    • греющий кабель, инфракрасная плёнка или стержневые маты;
    • бетонная стяжка или настил;
    • финишное покрытие.

    Для монтажа данных отопительных систем потребуется также регулятор температуры и датчик.

    Электрические тёплые полы существуют нескольких видов.

    Кабельные

    Кабельные — конструкция, состоящая из проводов, которые раскладываются на поверхности чернового пола по определённой схеме.

    Есть кабельные маты — там провода уже закреплены на полотне с определённым шагом. Чаще такие полы заливаются бетонной стяжкой.

    Инфракрасные

    Инфракрасные — двухслойная плёнка с карбоновыми полосками внутри.

    Отличие данной системы от кабельных полов, в том, что такое устройство греет не воздух в помещении, а предметы в ней.

    Это экономичный, быстрый и наиболее подходящий вариант для «сухой» укладки.

    Стержневые

    Стержневые — разновидность инфракрасного греющего пола, элементом нагрева выступают стержни из карбона, которые размещены на мате.

    Причины выхода из строя электрических тёплых полов

    Несмотря на всю кажущуюся прочность электрического отопления (кабельного, инфракрасного и стержневого), есть несколько элементов в конструкции, которые могут выйти из строя.

    Основные неисправности — когда пол совсем не греет (узнайте причины по которым это может происходить) или нет возможности осуществлять контроль за обогревом. Для поиска причины и их устранения, иногда потребуется полностью разобрать «пирог», но бывает достаточно только произвести ремонт регулятора.

    Терморегулятор — причины его поломки и ремонт

    Если обнаружены перебои в работе пола, то после проверки питания, рекомендовано начинать с диагностики терморегулятора. Когда прибор не исправен, то пол не будет греться или наоборот произойдёт перегрев системы.

    Основная функция регулятора — передача электрического тока в пол с обогревом. Он отвечает за силу и качество нагрева. С его помощью регулируется температура — по достижению заданного уровня, устройство автоматически отключается, и оно снова включается при снижении степени нагрева в квартире.

    Терморегуляторы бывают электромеханические и электронные. Устройства механического типа простые — верньер, температурная шкала и кнопка для отключения, они пригодны к ремонту.

    Электронные — более интеллектуальные приборы, оснащённые ЖК-экраном, а элементом управления выступает микропроцессор. С помощью их, возможно, проводить регулировку температуры с учётом времени суток. Такие устройства более надёжны, но зато ремонту не поддаются, при их поломке, они просто заменяются.

    Первое, с чего следует начинать проверку устройства — убедиться в наличии питания в нём, об этом говорят индикаторы на экране. Если они не горят, то следует выяснить причину.

    Для этого, проверяется устройство с помощью мультиметра — специальный цифровой прибор. Если проблема в регуляторе, то чаще это связано со слабыми контактами клеммника находящегося внутри. Не редко ломается транзистор, стабилизатор напряжения, реле или конденсатор.

    Если на входе напряжение есть, то нужно проверить доходит ли оно до кабеля или плёнки (инфракрасной или стержневой).

    Процесс ремонта блока управления заключается в следующем:

    • отключается подача питания;
    • демонтируется регулятор;
    • снимается крышка, и подтягиваются винтовые соединения фигурной отверткой.

    Если данные манипуляции не оказали положительного эффекта, то проще заменить полностью прибор.

    К сведению! При поломке микропроцессора в электронном приборе, выгодней поменять полностью блок.

    А если неисправность в переключателе механического регулятора, то для восстановления его функций, рекомендовано промыт его в растворе из спирта.

    Замена дисплея терморегулятора

    Бывают случаи, когда пол функционирует, но при этом показатели на экране терморегулятора не отражаются, тогда требуется замена дисплея.

    Сделать это довольно просто, главное придерживаться инструкции. Для этого регулятор отсоединяется от кабелей, затем коробочка раскручивается, неисправный экран вынимается и устанавливается новый.

    Датчик пола

    Основная неполадка в датчике пола — он работает без отключений или выключается, когда нагревание не достигло нужного уровня. Это происходит если устройство размещено близко к элементу нагрева.

    Тепло от него воздействует на датчик, и он отключается раньше, чем прогревается вся система. Тогда термодатчик начинает работать беспрерывно, чтобы прогреть пол до заданного показателя.

    Такое функционирование прибора увеличивает расходы на электричество, и ведёт к быстрому выходу из строя пола, из-за непрерывной работы.

    Чтобы отремонтировать датчик, не нужно проводить демонтаж конструкции, так как он размещён в специальной защищающей трубке. Главное найти выход к ней, и вытащить прибор из неё за провода. Датчик не поддаётся ремонту, поэтому необходимо купить новый, и подключить его.

    К сведению! Если не удаётся извлечь датчик, то чтобы не производить демонтаж всей конструкции, рекомендовано осуществить замену термостата на другую модель, в которой есть независимым таймер.

    Неисправность кабеля — обрыв

    Одна из причин, в результате которой электрические полы выходят из строя — обрыв кабеля. Электропроводка часто повреждается в момент монтажа конструкции. Кроме того, передвижение по данному участку в период эксплуатации, приводит к увеличению разрыва.

    Чтобы убедиться, что пол не функционирует по причине обрыва кабеля, нужно замерить уровень сопротивления. Полученные значения не должны превышать номинальные, указанные в техническом паспорте к изделию. Допустимо превышение на 5%, если больше — то провод повреждён.

    Обнаружить место порыва можно двумя способами, с применением различного оборудования, такого как:

    • высоковольтный генератор — он покажет участок неисправности, создав эффект электрической дуги;
    • аудио-детектор или тестер напряжения — на месте повреждения прибор издаст своеобразный звук, напоминающий звук металлоискателя.

    Сам же процесс по ремонту кабеля или мат тёплого пола под стяжкой довольно сложный. Поэтому использование трассоискателя, который устанавливает точное место порыва, значительно упрощает работу и позволяет не производить демонтаж всего бетонного покрытия.

    Перед началом ремонтных работ следует, запастись тепловизором, генератором, гильзами для соединения, термоусадкой и пресс-щипцами.

    Принцип ремонта при обрыве тёплого пола состоит из следующих этапов:

    • начинать следует с отключения питания и отсоединения проводов от термостата;
    • затем в кабель подаётся высокое напряжение через генератор;
    • тепловизором устанавливается место с самым высоким уровнем напряжения;
    • на данном участке производится демонтаж стяжки до греющих элементов;
    • концы оборванного провода защищаются и соединяются друг с другом медной гильзой, после чего делается опрессовка места стыковки;
    • соединительный участок изолируется специальной изолентой или термоусадочной трубкой.

    Важно! Прежде чем восстанавливать стяжку, необходимо включить пол и проверить его работоспособность.

    К сведению! Если используется инфракрасный или стержневой пол, то рекомендовано замерить сопротивление каждого отдельного полотна, так как неполадки в данных устройствах вызваны плохими контактами в электроцепи.

    Плёнка подсоединяется к питанию проводами, они крепятся к медной шине с помощью зажимов. Именно этот некачественный контакт и не позволяет нагреваться полу, происходит окисление металла, что в конечном итоге приводит к обрыву в цепи. Для возобновления работы, следует заменить контакт.

    Дефект муфты

    Еще одна проблем нагревательного элемента, которая отражается на работе тёплого пола — отсутствие контакта в муфте. Это случается, если при монтаже резко был произведён поворот нагревательного элемента рядом с муфтой. Тогда, на повороте происходит сильное натяжение, и кабель выдёргивается из гильзы при функционировании оборудования.

    Процесс ремонта для тёплых полов с концевой муфтой заключается:

    • в подогреве её строительным феном;
    • срезе муфты канцелярским ножом, чтобы освободить проблемный участок.

    Далее, действия схоже с описанными выше. Жилы на концах провода, где обнаружена проблема, защищаются, соединяются гильзой и сжимаются щипцами.

    На данный участок надевается клеевая термоусадка, которую следует греть строительным феном, до выделения клея. В итоге, соединение получается герметичное.

    Ремонт теплого пола 2. Поиск повреждения нагревательного мата. Установка муфты.


    Watch this video on YouTube

    Неправильный монтаж

    Проверив все соединения и детали, и не выявив в них неполадок, можно сделать вывод, что причина неправильного функционирования устройства кроется в монтаже:

    • в ошибках при расчёте мощности обогрева;
    • в теплопотерях, которые вызваны плохим утеплением комнаты;
    • в несоответствии укладочного шага технологическим параметрам, при установке кабеля;
    • в толщине стяжки или было неправильно выбрано место для терморегулятора.

    Если проблема не в установки температурного регулятора, то исправить неполадки возможно, только после демонтажа конструкции, и повторной её укладки с соблюдением технологических норм.

    При этом надо учесть самые часто совершаемые ошибки, которые делаются при возведении электрических полов (кабельного, инфракрасного и стержневого типа):

    1. Располагаются нагревательные элементы под тяжёлой мебелью и сантехникой.
    2. Используются для теплоизоляции материалы с низким уровнем теплопроводности.
    3. Производится не аккуратное передвижение при монтаже по кабелю или плёнке. Тем самым, нагревательные элементы могут быть испорчены, поэтому прежде чем заливать стяжку следует проверить их целостность.

    К сведению! При укладке нагревательного элемента в клеевой состав, его легко повредить шпателем при наклеивании плитки, так как слой тонкий. Поэтому работу следует проводить аккуратно.

    Водяной тёплый пол

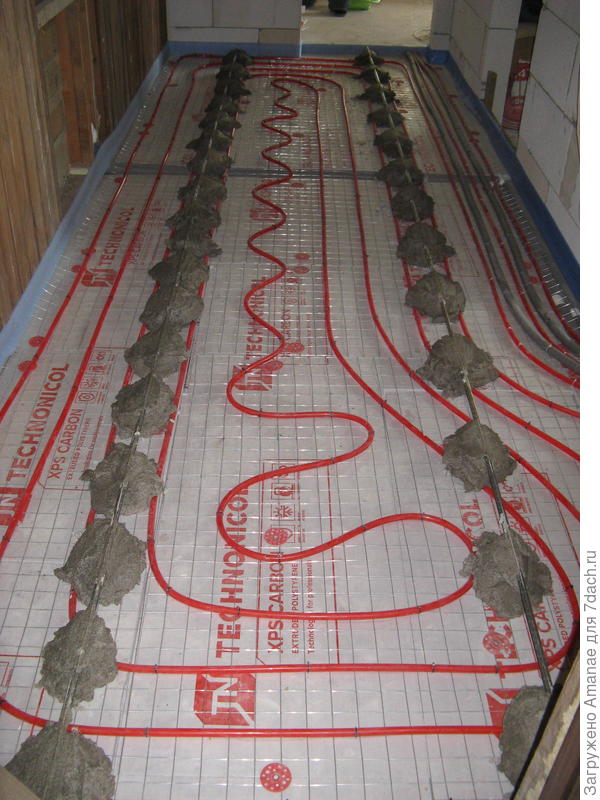

    Водяной пол — конструкция из труб, которые уложены по определённой схеме (змейка или улитка). Такое устройство имеет продолжительный срок службы — более 50 лет, при условии использования качественного материала и соблюдении правил обслуживания тёплого пола.

    Помимо трубопровода, по которому движется нагретая жидкость, гидропол оснащён:

    • байпасом;
    • циркуляционным насосом;
    • коллектором и электроприводом — они необходимы для регулировки водяных потоков;
    • балансировочным клапаном — он предназначен для смешивания холодного и горячего теплоносителя;
    • термостатом и терморегулятором — они отвечают за уровень нагрева.

    Причины выхода из строя водяных полов

    Водяные полы, как и электрические, функционируют с низкой теплоотдачей при плохой теплоизоляции, тогда придётся полностью перекладывать «пирог».

    Кроме того, наличие ошибок в расчёте мощности или установка не надлежащих компонентов, также сказывается на качестве работы системы. А если установлен котёл слабой мощности, то количество вырабатываемой энергии, может быть недостаточным, чтобы нагревать нужный объём воды.

    Повреждение и ремонт трубопровода

    Трубы — главная часть водяного пола, они также могут прийти в негодность. Самая частая причина — порыв или течь, это может произойти при резком понижении давления в трубопроводе. Течь приводит к снижению объёма теплоносителя в магистрали, а вытекающая наружу вода к разрушению стяжки.

    Чтобы выявить место протечки, сначала нужно провести визуальный осмотр пола, на котором можно обнаружить мокрые пятна. При невозможности определить участок порыва таким способом, потребуется тепловизор, использование его позволит легко выявить, где находится повреждение.

    Пошагово, ремонт трубы гидропола выглядит так:

    • осуществляется демонтаж декоративной отделки и стяжки на данном участке;
    • сливается теплоноситель из магистрали;
    • разрезается изделие ножовкой в месте обнаружения порыва;
    • очищается трубопровод от мусора внутри;
    • выравниваются края с обеих сторон развёрткой;
    • муфта надевается на оба конца;
    • производится обжим муфты клещами.

    Прежде, чем заливать бетонный раствор, систему следует проверить на наличие течи. Она заполняется водой, и проводится опрессовка для выдавливания воздуха из трубопровода.

    Неравномерность нагрева

    Ещё одной причиной, из-за которой пол плохо прогревается – вода не равномерно распределяется по трубопроводу. Это случается, если длина контуров различна.

    В длинных петлях, теплоноситель быстрее охлаждается. Чтобы исправить ситуацию, необходимо провести регулировку всех контуров на коллекторе по отдельности.

    К сведению! Чтобы увидеть результат подогрева, нужно некоторое время, которое зависит от количества и типа слоёв конструкции.

    А также от температуры воды и скорости её поступления в магистраль, мощности оборудования и материала финишного изделия.

    Неисправности в электрооборудовании

    Если течь отсутствует, то неисправность, возможно, кроется в электрооборудование. Выйти из строя может циркуляционный насос или термостат, они размещены в коллекторном узле.

    Первым делом нужно удостовериться есть ли напряжение в них. Для этого используется мультиметр или индикаторная отвёртка. Кроме того, понять, что насос не функционирует, можно, если отсутствует характерный шум при включении.

    Помимо этого, необходимо произвести проверку напряжения в каждой клемме и датчике температур.

    Как прозвонить теплый пол

    Для прозвона тёплого пола применяется мультиметр,  производится установка звукового сигнала, значок его размещён рядом со шкалой омметра. При соприкосновении щуп друг с другом прибор издаёт звук, говорящий о замкнутости цепи.

    Если при этом, коснуться щупами жилы пола, то появляется зумер. Его отсутствие означает, что жила надорвана. Таким же образом проверяется и термодатчик.

    Ремкомплект для теплых полов

    В стандартный ремкомплект для ремонта тёплых электрических полов (кабельных, инфракрасных и стержневых) входит:

    • набор электрика – плоскогубцы, кусачки, тестер;
    • пресс-клещи — чтобы обжимать соединительные гильзы;
    • строительный фен — чтобы нагревать термоусадочную муфту;
    • перфоратор — чтобы пробивать и удалять стяжку.

    Для ремонта водяной системы понадобится:

    • молоток, пассатижи, отвёртка, зубило;
    • комплект гаечных ключей;
    • перфоратор;
    • соединительные фитинги.

    Возможен ли ремонт элементов пола без вскрытия плитки и стяжки?

    Ремонт без вскрытия тёплого пола, уложенного под плитку, или другое финишное покрытие, и залитого бетонным раствором, возможно, только если сломался терморегулятор, который размещается на стене.

    При проблеме в греющем элементе, без удаления покрытия, хотя бы частично, не обойтись.

    Профилактика поломок

    Чтобы продлить срок службы теплых полов и избежать преждевременных повреждений, рекомендовано:

    • серьёзно относится к замерам и расчётам мощности;
    • производить качественную теплоизоляцию;
    • помещать датчик температуры в гофрированную трубу;
    • не включать систему до полного затвердевания стяжки;
    • подбирать сечение кабеля по размерам помещения;
    • разрезать инфракрасную плёнку или стержневой пол по специальным линиям.

    После монтажа тёплого пола, обязательно нужно сохранить схему укладки нагревательного элемента. В случаи поломки, ремонтировать систему с её помощью будет легче.

    Если у вас вышел из строя пол с обогревом, и вы не уверены, что сможете самостоятельно починить отопительное устройство, то проще и надёжней вызвать специалиста, хотя конечно, это более затратный вариант.

    Видео инструкция

    Ремонт нагревательного кабеля теплого пола своими руками, Как установить муфту?

    Поставьте лайк, поблагодарите автора за его труд!

    Наиболее распространённая поломка кабеля возникает при монтаже, неправильной укладке или же  механического повреждения самого кабеля. Что бы застраховать себя после монтажа, перед заливкой стяжки, нужно проверить теплый пол мультиметром на сопротивление, оно должно быть в пределе, который указан заводом изготовителем +-10%, это же следует сделать после заливки.  Причины возникновения поломки в нагревательном кабеле также возможны в следующих случаях:

    Узнайте как правильно сделать электрический теплый пол своими руками

    1. Отсутствие поступления электропитания.
    2. Поломка самого блока управления (терморегулятора). Возможна также причина в дачнике теплого пола.  (так как он уложен в гофре, не составит проблем сделать замену)

    Как найти место повреждения
    1. С помощью индикаторной отвертки проверяем наличия питания на фазе подводящийся проводов от щитовой.

            2. Если питание не поступает от щита используем аудио-детектор, прослушиваем стену в месте прокладки провода. Кабель, если по нем проходить напряжениям будет издавать звуковой сигнал. Отключить систему от электропитания в месте поломки, вскрыть стену и сделать ремонт силового провода. После ремонта проверить систему на работоспособность.



    1. Если проблема не в силовом кабеле начинайте проверку самого теплого пола. Его можно определить с помощью тонального генератора и индуктивного щупа. Они с достаточно большой точностью укажут на место поломки

    После нахождения места поломки. Нужно вскрыть напольное покрытие в том месте, и снять слой стяжки особо аккуратно, чтобы не усугубить повреждение.

    Прежде не забудьте обесточить систему от электропитания, только после этого можно приступать к ремонту.


    Точное место повреждения нагревателя можно определить на глаз, кабель будет прогибаться.

    Далее нужно снять изоляционный слой. Зачистить жилы кабеля и соединить его по-новому с помощью специальных прессовочных гильз, сжать их пресс клещами. После этого нужно изолировать стыки нагревателя, вам понадобиться особые термоусадочные муфты и строительный фен. Когда ремонт провода закончен проверить его на сопротивления оно должно быть в пределах указанного производителем. Проверить провод на нагрев, если все в порядке уложить кабель назад и залить слоем бетона.

    Какой кабель подходит под плитку, а какой в стяжку? Читать

    (этапы ремонта показаны как пример)

    1 После обнаружения поломки вскрикиваем плитку и аккуратно защищаем нагреватель

    2 Зачищаем нагреватель разделяя его на слои

    3 Нам понадобиться специальная гильза, термоусадка стойкие к перегреву, паяльник припой, строительный фен

    4 Зачищаем нагревательную проволку по 5-7 мм , надеваем гильзу и сдавливаем ее так чтоб нагреватель хорошо закрепился, проверяете тестером сигнал

    5 Надеваем прозрачную термоусадку так, чтоб ее края заходили поверх первой изоляции проволки

    6. Прогреваем аккуратно феном

    7. Гильза с проволкой должна быть полностью изолированна

    8 Делаем дополнительно алюминиевый экран с фольги (напомню гильза и токопроводящий дрот уже должны быть герметично заизолированы, не допускается попадание тока на экран и заземление)

    9 Соединяете заземление и немного паяете его

    10 Снова надеваете термостойкую термоусадку и обрабатываете феном

    11 Далее надеваете конечную термоусадку и обрабатываете ее феном. Проводите проверку тестером

    12 Все готово, сделает большую штробу для укладки кабеля на место, затяние клеем, уложите плитку. В паспорте укажите ремонт, пометьте место на плитке, сделает фото процесса


    Часто задаваемые вопросы

    1. Насколько долговечный теплый пол?

    — Теплый пол может прослужить 50-70 лет без проблем.

    2. Какой теплый пол лучше использовать?

    — Для маленьких площадей локально – электрический, для отопления дома – водяной.

    3. Можно ли управлять теплым полом дистанционно?

    — Да, теплым полом можно управлять через WiFi и подключать к умному дому.

    Если эта статья оказалась для Вас полезной, сделайте себе репост.

    Полезная информация по теплому полу

    1. Heattherm — теплый пол двужильный кабель и мат
    2. ThermoPEX для теплого пола — оптимальный вариант для дома
    3. Бобышки для теплого пола. Маты с бобышками что это?
    4. Боится ли теплый пол воды. Может ли ударить током?
    5. Виды электрических теплых полов
    6. Показать больше
    7. Во сколько обойдется отопление теплым полом в месяц
    8. Водяной теплый пол в деревянном доме
    9. Водяной теплый пол под ламинат. Стоит ли?
    10. Водяной теплый пол. Преимущества и недостатки.
    11. Время монтажа теплого пола. Сколько займет?
    12. Выбор электрического и водяного теплого пола
    13. Где установить гребенку или коллектор теплого пола?
    14. Для какого теплого пола подходит инфракрасная пленка?
    15. Для чего нужен кислородный барьер?
    16. Для чего нужен насос в коллекторе?
    17. Для чего нужна демпферная лента в теплом полу
    18. Для чего нужны расходомеры в теплом полу?
    19. Зачем нужны расходомеры, смесительный узел и евроконус?
    20. Как выбрать мощность теплого пола
    21. Как выбрать нагревательный мат теплого пола
    22. Как выбрать насос для водяного теплого пола?
    23. Как выбрать насос теплого пола. База насоса
    24. Как делать первое включение теплого пола?
    25. Как дешево, экономно сделать теплый пол?
    26. Как заменить датчик теплого пола если он замурован?
    27. Как купить надежный теплый пол?
    28. Как надежны терморегуляторы? Ремонт и замена регулятора
    29. Как отличить стержневой теплый пол от подделки?
    30. Как подключить датчик теплого пола?
    31. Как проверить роботу монтажников по теплому полу?
    32. Как работает система водяного теплого пола? Принцип работы
    33. Как рассчитать количество контуров гребенки?
    34. Как рассчитать количество контуров коллектора?
    35. Как рассчитать количество трубы на квадратный метр?
    36. Как рассчитать материалы на водяной теплый пол?
    37. Как сделать теплый пол если нельзя сделать стяжку!?
    38. Какая должна быть стяжка для теплого пола
    39. Какие бывают виды теплого пола?
    40. Каким должен быть бетон и стяжка теплого пола?!
    41. Какого цвета выбрать трубу теплого пола?
    42. Какое напольное покрытие можно использовать для теплого пола?!
    43. Какое напольное покрытие можно использовать для теплого пола?!
    44. Какое напольное покрытие можно использовать для теплого пола?!
    45. Какой должна быть температура теплого пола
    46. Какой кабель подходит под плитку, а какой в стяжку?
    47. Какой котел лучше использовать для теплого пола?
    48. Какой крепеж используется в водяных теплых полах
    49. Какой теплый пол лучше выбрать под плитку?!
    50. Какой теплый пол лучше? Какой выбрать водяной или электрический
    51. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
    52. Какую подложку для теплого пола выбрать?
    53. Калькулятор теплого пола
    54. Когда целесообразен монтаж водяного теплого пола ?
    55. Контура теплого пола, какие бывают?
    56. Куда девать остаток нагревательного кабеля . Можно ли резать?
    57. Латунь или нержавейка? Какая гребенка лучше?
    58. Лучшие водяные теплые полы и их рейтинг
    59. Лучшие электрические теплые полы и их рейтинг!
    60. Маты с бобышками для водяного теплого пола. Что это?
    61. Минусы и недостатки водяного теплого пола
    62. Можно ли … теплый пол? Ответы!
    63. Можно ли подключить радиатор к коллектору?
    64. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
    65. Монтаж
    66. Монтаж ламината на теплый пол своими руками
    67. Монтаж стержневого теплого пола?
    68. Монтаж электрического и водяного теплого пола своими руками
    69. Обзор стоимости теплых полов за м2, стоимость монтажа
    70. Основание под водяной теплый пол. Виды и способы укладки.
    71. Основные составляющие водяного теплого пола.
    72. Особенности конструкции бойлеров Ento
    73. Отличие двужильного от одножильного нагревательного кабеля?
    74. Отличие механического терморегулятора от программируемого
    75. Отличие сплошной пленки от классической полосочной?
    76. Отопление дома теплым полом. Стоит ли?
    77. Отопление теплым полом
    78. Отчет об отправке
    79. Официальный сайт теплого пола
    80. Перегревается ли стержневой теплый пол?
    81. Плиточный клей для теплого пола, какой использовать?
    82. Плюсы и минусы электрических и водяных теплых полов
    83. Подключение электрического и водяного теплого пола
    84. Подложка под водяной теплый пол. Для чего она нужна?
    85. Почему мат теплого пола, не кабель?
    86. Почему электрический теплый пол не греет
    87. Правильный водяной и электрический теплый пол
    88. Правильный шаг укладки водяного и электрического теплого пола
    89. Преимущества водяного теплого пола перед радиаторным отоплением.
    90. Преимущество стержневого теплого пола
    91. Прогреет ли теплый пол 5-6 см стяжки?
    92. Проектные работы
    93. Расчет теплого пола водяного и электрического
    94. Ремонт нагревательного кабеля теплого пола
    95. Ремонт электрического и водяного теплого пола
    96. С чего состоит система водяного теплого пола
    97. Система водяных и электрических теплых полов
    98. Система управления водяным теплым полом. Что такое сервопривод?
    99. Сколько потребляет нагревательный кабель? Его мощность.
    100. Сколько потребляет теплый пол?
    101. Сколько энергии потребляет пленочный теплый пол?
    102. Способен ли терморегулятор экономить электричество?
    103. Справочная
    104. Стандартная пленка Felix Excel и ее конструкция
    105. Стоит ли экономить на терморегуляторе?
    106. Схема укладки теплого пола
    107. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
    108. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
    109. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
    110. Теплоизоляция под плитку для теплого пола
    111. Теплые полы в гипермаркете
    112. Теплый пол 27 ua или 24 на 7, длительность работать?
    113. Теплый пол без стяжки
    114. Теплый пол в бане и сауне, как реализовать?
    115. Теплый пол в ванной и санузле. Как реализовать?
    116. Теплый пол в ванную электрический и водяной
    117. Теплый пол в стяжку водяной и электрический
    118. Теплый пол в частном доме
    119. Теплый пол и его эпицентр температуры
    120. Теплый пол из металлопластиковых труб
    121. Теплый пол на балконе и лоджии. Как осуществить?
    122. Теплый пол на кухне. Где можно размещать?
    123. Теплый пол от печки или камина, как сделать?
    124. Теплый пол от Розетки
    125. Теплый пол от центрального отопления или котла
    126. Теплый пол под деревянный пол
    127. Теплый пол под ковролин
    128. Теплый пол под ламинат
    129. Теплый пол под линолеум
    130. Теплый пол под линолеум на деревянный пол
    131. Теплый пол под плитку
    132. Теплый пол своими руками
    133. Теплый пол, цена на 2020 год. Обзор цен теплых полов
    134. Терморегулятор водяного теплого пола. Какой выбрать?
    135. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
    136. Труба для теплого пола 16 диаметра
    137. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
    138. Укладка теплого пола, как осуществить? Как правильно сделать
    139. Управление теплым полом. Какие бывают системы?!
    140. Устройство теплого пола водяного и электрического
    141. Утепление и подложки под теплый пол
    142. Чем гребенка отличается от коллектора?
    143. Чем зафиксировать трубу теплого пола?
    144. Чем и как закрепить нагревательный кабель теплого пола
    145. Чем отличается нагревательный мат от кабеля?
    146. Что лучше водяной теплый пол или электрический?
    147. Что подобрать для теплого пола без стяжки?
    148. Шаг укладки теплого пола электрического и водяного?! Расчет
    149. Электрический теплый пол плюсы и минусы
    150. Консультация
    151. Тестовая статья
    152. Доставка и оплата
    153. Сотрудничество теплый пол оптом
    154. Документация
    155. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
    156. Как сделать замер площади под теплый пол самостоятельно?
    157. Можно ли укорачивать нагревательный кабель или мат теплого пола?
    158. Связаться с нами

    Ремонт теплых полов | Как найти обрыв провода в теплом полу

    Вещи ломаются. Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Плиткоукладчик по незнанию перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивает нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

    Это все, что может привести к тому, что ваш электрический теплый пол не будет работать. Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть — найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

    Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг — связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с выдержкой времени (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

    Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

    Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает длину в футах провода. Например, если вы тестируете проект, в котором используются гибкие ролики TempZone, а шорт-стоп дает вам 40 футов, мы будем знать, что повреждение будет в первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

    Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Я обычно беру с собой черные мешки для мусора, чтобы заклеивать окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

    Hipot Process

    Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

    Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перескочить» ток через заземляющий экран кабеля для покрытия пола, по существу дублируя поведение свечи зажигания.При этом следует соблюдать осторожность из-за опасности поражения электрическим током.

    Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, посылая напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

    Тепловой сигнатурой обычно является оранжевая точка размером с десять центов, которая лишь на несколько градусов теплее остальной части пола. Если сигнатуры нет, снова снимите показания сопротивления. Иногда такая зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если на этом этапе у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

    Процесс Variac

    По сравнению с процессом Hipot, процесс Variac — это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

    Короткое замыкание — это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот экран заземления имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

    Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать показания усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Постарайтесь также не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

    Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, поскольку мы не хотим еще больше повредить систему обогрева, которую мы так усердно пытались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся к чистоте, вы можете заменить удаленную плитку.

    Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.

    Диагностика и ремонт Линии электрического лучистого отопления для пола

    Ли Дерстон

    BS, CBST, Судебный специалист по строительству

    BCRA
    2106 Pacific Avenue, Suite 300
    Tacoma, WA 98402
    Тел .: 253-627-4367
    www.bcradesign.com

    Абстрактные

    Поскольку лучистое отопление полов становится все более популярным как в частных, так и в многоквартирных домах, количество отказов, возникающих в этих системах, пропорционально увеличивается. В настоящее время инфракрасный порт используется для определения точек отказа и помощи в процессе обеспечения / контроля качества на многих строительных площадках. Используя инфракрасный порт, можно сэкономить время и деньги и сыграть неотъемлемую роль в суброгации претензии, поскольку отказ этого типа смягчается.В этой презентации будут представлены советы и приемы, используемые при диагностике и ремонте систем электрического обогрева пола, на основе многочисленных тематических исследований, в которых инфракрасное излучение оказалось ценным ресурсом.

    Введение

    Внутрипольное лучистое отопление стало очень популярным средством обогрева строений, включая жилые, многоквартирные и коммерческие строительные площадки. Этот недавний всплеск может быть вызван утверждениями о том, что лучистое отопление более энергоэффективно.Хотя в некоторых случаях это утверждение может быть правдой, во многих случаях реальной экономии затрат не будет, а в некоторых случаях потребление энергии может резко возрасти. При новом строительстве необходимо принимать во внимание соответствующие проектные факторы с системой излучающего пола, включая изоляцию пола, тип конструкции, эффективность котла (гидронный) и т. Д. Надлежащая оценка потенциальной модифицированной системы пола также должна выполняться третьей стороной, которая не продает продукт. Стоит провести тщательную оценку в каждом конкретном случае, чтобы увидеть, является ли лучистое напольное отопление энергоэффективным и, следовательно, рентабельным.

    .


    Помимо факторов совместимости, существует редкая вероятность возникновения проблем с установкой, которые делают систему в полу бесполезной после завершения строительства. Часто подобные ситуации приводят к полному демонтажу пола, чтобы обнажить рассматриваемую систему. К счастью, количество отказов систем обогрева пола очень низкое, но когда отказ все же происходит, он может прервать график строительства, вызвать иск и связанный с ним судебный процесс, и в лучшем случае это будет неприятно и довольно дорого.


    За последнее десятилетие наука об инфракрасном строительстве резко выросла. Все чаще можно увидеть, как ручная инфракрасная камера ходит по объекту, проверяет электрические панели или ищет проникновение воды. Это был лишь вопрос времени, когда термографист направил камеру на систему лучистого теплого пола и увидел великолепие системы пола, работающей должным образом. С таким ярким изображением очень легко увидеть замысловатый дизайн системы и также легко увидеть, где система может работать неправильно.В то время как инфракрасные проверки могут быть полезны как для водяных, так и для электрических систем обогрева полов, в этой статье особое внимание будет уделено системам лучистого обогрева полов. Поскольку электрические осмотры могут быть опасными, BCRA рекомендует присутствие лицензированного электрика при выполнении любых работ такого типа.

    Термограмма матов электрического лучистого обогрева

    Обсуждение

    Анатомия теплотрасс

    Анатомия электрической системы теплого пола очень проста. Начиная с источника питания, электричество проходит через панель управления или термостат к кабелю лучистого обогрева, в котором находятся проводящая линия (и), линия заземления, изоляция и тепловой экран.Существуют как однопроводные линии, так и двухпроводные линии. Эти нагревательные линии бывают основных линий, которые вы размещаете сами, или в заранее расставленных ковриках. Поскольку в проводящем проводе создается сопротивление, он выделяет тепло за счет теплопроводности в окружающие материалы. По мере того, как эти напольные покрытия (бетон, плитка, дерево и т. Д.) Нагреваются, жилое пространство наверху нагревается за счет излучения. Системой можно управлять с помощью встроенного термодатчика, термодатчика в полу или и того, и другого.


    Изображение типовых компонентов теплопровода

    Как и все элементы конструкции, возможны поломки.Неисправности могут быть вызваны заводскими дефектами или неправильным обращением с продуктом в полевых условиях. Как мы обнаружили, характер проводящего провода, который достаточно мал для создания резистивной нагрузки, также делает его уязвимым для разрывов и порезов, которые могут прервать цепь. Как только этот контур разрывается, частичный нагрев или нагрев не происходит. Чтобы еще больше усложнить проблему, термостаты теперь оснащены защитным комплектом, прерывателем цепи защиты от замыкания на землю (GFCI), который разорвет цепь, если колебания превышают три миллиампера.Из-за хрупкости этих систем производители теперь рекомендуют проверять целостность линий в нескольких точках во время установки.

    При возникновении сбоев

    Неизбежно, по той или иной причине, пол и внутренняя отделка завершены, и пол не пройдет испытание на целостность или сработает GFCI, что сделает коврик бесполезным. Чтобы избежать выемки всей поверхности пола и создания серьезных перебоев в строительстве, при расследовании неисправностей было включено использование инфракрасной термографии.Инфракрасный порт позволяет составить быстрый, точный и простой для понимания графический отчет, в котором задокументирована точная область неисправностей вдоль нагревательного провода. Уловка состоит в том, чтобы нагреть область отказа или неисправности и отобразить ее.

    Первым шагом к любому исследованию является выполнение адекватного анализа исторических данных. Следует принимать во внимание проектную документацию, информацию о продукции производителя, показания жильцов и т. Д. Кроме того, попросите электрика выполнить краткую проверку, чтобы убедиться, что электрические работы, ведущие к термостату и коврику, установлены правильно.Следующим шагом будет наблюдение за работой мата в аварийном режиме. В некоторых случаях коврик нагревается до определенной точки, а затем срабатывает GFCI и оставляет на полу тепловой след, детализирующий точку разлома.

    В большинстве случаев это не так просто. Следующим шагом будет выключение источника питания на панели прерывателя, затем снятие термостата со стены и проводящих проводов с термостата. Непрерывность следует оценивать между проводящими проводами и между каждым проводящим проводом и заземляющим проводом индивидуально.Некоторые производители строят провода с алюминиевой обмоткой экрана, и в некоторых случаях между фазой и экраном может возникнуть непрерывность. Результаты этой проверки целостности дадут хорошее представление о том, какой тип неисправности произошел. Например, если нет непрерывности между проводниками, но есть непрерывность между проводом и заземляющим проводом, то, скорее всего, у вас оборванный фазный провод. Если между фазными проводами есть обрыв, то, возможно, проблема с термостатом, а не с нагревательным проводом.

    Предполагая, что вы установили непрерывность между любыми двумя ножками, выделите эти две ножки и подключите выводы источника питания непосредственно к ним. На полу, свободном от препятствий и мусора, включите питание на панели выключателя и наблюдайте с помощью цифрового и инфракрасного видео. В большинстве случаев область повреждения будет выглядеть как небольшая область сильного нагрева, так как дуга возникает на поврежденном участке провода. Другие результаты могут включать в себя функциональную нагревательную проволоку, достигающую точки отказа, при этом оставшаяся часть проволоки работает при половинной прочности.Опять же, часть поврежденного провода легко определить.

    Тепловая аномалия, представляющая дуговое замыкание

    Тепловая аномалия, представляющая дуговое замыкание. Обратите внимание на оставшуюся часть линии, работающую на половинной мощности

    В некоторых случаях целостность цепи может не обнаруживаться ни в одной комбинации проводов и / или экрана. Это может быть более серьезным повреждением, когда провода лучистого обогрева полностью оборваны. В этом случае вы должны создать достаточно большую дугу, чтобы перекрыть зазор.Квалифицированный электрик сможет предоставить трансформатор, способный создавать потенциал дуги такого типа. Для многих примеров, перечисленных в этой статье, трансформатор на 20 000 вольт был извлечен из масляной печи и использован для создания потенциала дуги. С добавлением этого в качестве источника питания проволока может образовывать дугу и даже повторно свариваться. Неисправность снова проявится вместе с возможностью небольшого «взрыва» дуги, если в линию лучистого отопления проникнет крепеж в полу.

    После того, как вы определили неисправность, тщательно отметьте место на полу и выключите питание на панели выключателя. Дайте полу остыть и повторите упражнение, подтвердив место неисправности. После подтверждения выкопайте материал чернового пола для визуального осмотра провода. Вы будете искать уровень повреждений, который соответствует предыдущим результатам тестирования. Будьте осторожны, чтобы не повредить провод при раскопках. После того, как провод откроется, в изоляции может остаться только небольшой порез, а может быть и большой участок обгоревшего участка.Дальнейшее изучение внутренних компонентов проводов покажет точный режим отказа. Как только эта область будет четко определена, попросите электрика очистить задействованные провода и при необходимости выполнить стыки на линии. После этого все провода можно закрыть термоусадочной пленкой. Многие производители предоставляют все материалы, необходимые в «наборе для сращивания», который обычно продается для соединения матов или удлинительных проводов.

    Раскопки и исследование провода

    Диагностика проблемного провода

    Отремонтированный провод готовый к упаковке в термоусадочную пленку

    Излучающие линии следует повторно проверить после завершения ремонта.Это повторное испытание должно происходить без установленного термостата, а затем с установленным термостатом. После завершения проверки работоспособности системы следует отремонтировать черновой пол.

    Примеры из практики

    Дело № 1

    Квартира №104

    BCRA провело расследование во время одного посещения объекта. Были приложены все усилия, чтобы не нарушить ход строительства. BCRA получила доступ к помещениям от управляющего объекта. Весь готовый напольный материал над черным полом Ardex, в который заключено лучистое отопление, был удален или отодвинут до нашего приезда.Визуальный осмотр показал, что внутрипольная система лучистого отопления, по-видимому, установлена ​​правильно, хотя змеевики были размещены в нескольких местах достаточно неглубоко, чтобы их можно было увидеть на поверхности бетона. Кроме того, на бетонной поверхности вдоль восточной стены гостиной было четко видно расположение подводящего провода к разрушающемуся мату.

    Проектная схема теплого пола

    Инфракрасный контроль не выявил аберраций в тепловом излучении вдоль мата, за исключением тех случаев, когда это могло быть связано с разницей в глубине катушки.При жестком подключении (отключение автоматического отключения) к выключателю коврик оставался включенным, и инфракрасный порт показал, что он работает правильно.

    Выявленная тепловая аномалия

    Несмотря на то, что мат в целом работает нормально, инфракрасный анализ показал, что заводское соединение провода с матом излучает большее количество тепла, чем последующие катушки. По требованию начальника участка место сращивания проводов было вырезано из бетона для визуального осмотра и более четкого инфракрасного анализа.Непокрытый участок провода деформировался в том же месте, что и максимальное тепловое излучение, тем самым демонстрируя, что место стыка было местом тепловой аномалии.

    Проволока для земляных работ С инфракрасной накладкой

    Инфракрасный анализ показал, что мат № 4 был установлен правильно и катушки функционировали должным образом, но заводское сращивание провода к силовому проводу, которое происходит непосредственно перед излучающими катушками, излучает необычное количество тепла.В электрических приложениях необычно сильное излучение является признаком неисправности или короткого замыкания и требует проверки на предмет надлежащей изоляции и подключения. По мнению BCRA, очевидная неисправность мата № 4 заключается в стыке проводов, а не в теплообменниках излучающего тепла.

    Дело № 2

    BCRA провело расследование во время трех посещений объекта. Были предприняты все усилия, чтобы не нарушить нормальную работу резиденции. BCRA получил доступ к объектам от собственника резиденции и подрядчика.Сначала тепловая линия была подключена непосредственно к источнику питания, чтобы обойти термостат GFCI. После этого нагрева не было видно. Затем была проверена непрерывность на каждой из линий и от каждой ветви нагрева до земли. Это не выявило преемственности. К источнику питания был добавлен трансформатор, чтобы произвести дугу и выявить точку отказа. Небольшая область у главной двери действительно показывала тепловую аномалию и оказалась вероятной областью, в которой могла возникнуть точка отказа. Если происходит выемка линии лучистого тепла, BCRA рекомендует провести осмотр на предмет неисправности, начиная с этой точки рядом с входной дверью.Если точка отказа обнаружена, можно произвести ремонтный стык. После того, как этот ремонт будет произведен, систему следует повторно протестировать на предмет любых других сбоев. В этот краткий отчет включены фотографии и термограммы, которые помогут локализовать эту тепловую аномалию.

    Температурная аномалия в зоне входной двери ванной комнаты

    Фотография в видимом свете

    Инфракрасная термограмма

    Земляные работы и ремонт этой линии были завершены без BCRA, и теперь пол функционирует нормально.

    Дело № 3

    BCRA провело расследование во время трех посещений объекта. Были приложены все усилия, чтобы не нарушить ход строительства. BCRA получила доступ к помещениям от управляющего объекта. Визуальный осмотр показал, что в 16 единицах по крайней мере один нагревательный мат не работал. Также было быстро замечено, что коврики работали до укладки ковра. Быстрый отрыв ковра и подкладки показал, что полоски ковра были прикреплены к полу с помощью гвоздей.Было очевидно, что гвозди, которыми закреплялись полосы ковра, были вбиты в черный пол в том же месте, что и система напольного отопления. Чтобы продемонстрировать, какие крепежи повредили нагревательный провод, BCRA проинструктировала электриков, как манипулировать цепью, чтобы обеспечить адекватную тепловую сигнатуру в точке (ах) неисправности. Во многих случаях в нагревательные провода проникали несколько раз, и после каждого ремонта проявлялась следующая неисправность. Ниже приведены некоторые из отмеченных сбоев.

    Блок 305: Дуговое отключение в спальне

    Блок 101: Дуговое отключение в спальне

    Блок 105: Дуговый сбой в спальне

    Блок 106: Дуговый сбой в спальне

    Сводка

    Несмотря на то, что в каждом конкретном случае будет свой уникальный набор проблем и отклонений, этот документ можно использовать в качестве основы для начала оценки отказов, связанных с электрическими системами лучистого обогрева пола.Благодаря инфракрасной оценке этот процесс может быть быстрым, точным и экономичным. Кроме того, использование инфракрасного излучения позволяет получить простой для понимания графический отчет, поэтому все участвующие стороны могут увидеть проблему.

    Благодарности

    Автор хотел бы поблагодарить Эда Отто, представителя компании Danfoss Radiant Heating Products, за экспертные знания по этому вопросу.

    Об авторе

    Г-н Дерстон получил образование микробиолога и инженера-строителя и в настоящее время является директором Группы строительных наук BCRA, многопрофильной проектной фирмы, расположенной в Такоме, штат Вашингтон.Исследования включают экспертизу в области конструкции здания, оболочки здания, внутренней отделки, архитектурного дизайна и безопасности жизни. Его исследовательские навыки включают инвазивные и неинвазивные методы проверки, подтвержденные сертификатом в области термографии в области строительства. Г-н Дерстон принимал участие в многочисленных судебных тяжбах, связанных с дефектами конструкции. Его особый подход использует его навыки в науке и технике для определения, анализа и устранения проблем или сбоев в искусственной среде.

    [wdgpo_plusone show_count = ”да”]

    Спонсоры посещения:

    Электрофизика

    FlukeInframationGlobal Maintenance TechnologiesInfraspection Institute

    Как найти обрыв провода в теплом полу

    Как и в других системах, ваша система лучистого теплого пола может иметь некоторые проблемы. Самая частая проблема — обрыв провода. Однажды вы можете проснуться и понять, что ваша система электрического теплого пола больше не работает.Однако отказываться от этого не стоит, ведь отопительную систему еще можно оживить. Процесс ремонта домашней электропроводки несложен, и вам не о чем беспокоиться. Сложная часть работы с обрывом провода в системе теплого пола — это найти часть, где обрыв провода.

    Первый шаг к выявлению обрыва провода в вашей системе отопления — это связаться со специалистами. Большинство экспертов позволят вам арендовать свой набор инструментов для устранения неполадок. Из чего состоит набор инструментов для устранения неполадок? Набор инструментов для поиска и устранения неисправностей состоит из широкого спектра компонентов, включая трансформатор переменного тока, рефлектометр с временной задержкой, тестер диэлектрической прочности и мультиметр.Другие компоненты могут включать комплекты для сращивания, которые помогут вам отремонтировать сломанную часть провода, как только вы его отследите. Чтобы видеть сквозь плитку, вам нужно будет нанять тепловизионную камеру.

    Процесс выявления неисправности

    Процесс определения неисправности в системе теплого пола очень прост. Первым этапом определения неисправности является снятие показаний сопротивления. Вы можете получить эти показания для напольного контура. Если вы понимаете, что показания бесконечны или разомкнуты от одного сердечника к другому, очевидно, что провод в какой-то момент оборван.Если вы заметили показания сопротивления между сердечником и землей, это признак короткого замыкания.

    С помощью рефлектометра с временной задержкой можно сузить область, где мог произойти обрыв провода. Устройство поможет вам измерить длину провода до места повреждения и сообщить вам о результатах.

    Использование тепловизора

    При использовании тепловизора необходимо следить за тем, чтобы в комнате было как можно более темно.В комнате также должно быть как можно более прохладно. Это поможет вам получить четкое изображение нагреваемого кабеля через плитку. Убедитесь, что вы накинули крышки на окна комнаты, которую собираетесь осмотреть, если в комнате нет жалюзи. Таким образом можно полностью исключить воздействие солнца на пол.

    Тестер диэлектрической прочности технологический

    Только квалифицированный специалист должен выполнять этот процесс. Этот процесс влечет за собой передачу высокого напряжения в диапазоне от 400 до 6000 вольт через жилу провода.Цель этого процесса — воспроизвести поведение свечи зажигания, пропуская ток через заземляющий экран пола. Этот процесс требует осторожности, и выполнять его должен только квалифицированный специалист.

    Технологический трансформатор переменного тока

    По сравнению с тестом на электрическую прочность диэлектрика, этот процесс намного проще. Этот процесс связан с низким напряжением, поэтому риск поражения электрическим током невелик. В комплект входит удлинительный провод с открытой небольшой частью.Вы подключаете этот шнур к трансформатору переменного тока и присоединяете свободный конец к сердечнику и заземляющему экрану. Вы сможете зарегистрировать либо короткое замыкание, либо Ом.

    Если вы не можете самостоятельно обнаружить обрыв провода, обратитесь к профессионалу.

    Как отремонтировать поврежденный нагревательный провод

    Предметов, которые вам понадобятся

    Ремкомплект нагревательного кабеля

    Этот ремонтный комплект нагревательного кабеля содержит компоненты для ремонта в 1 месте.

    Некоторые компоненты нельзя использовать в зависимости от выбранного метода ремонта.

    Инструменты для ремонта электрооборудования

    Тепловая пушка:

    • Должен нагреваться до 1000 ° F.

    • Модель Milwaukee 8975.

    Термические устройства для зачистки проводов:

    • Для снятия изоляции с нагревательных проводов.

    • Омега модель TW-1.

    Инструмент для подсчета очков:

    • Для кабеля с внешней оболочкой.

    • Идеальная модель 45-403 с ножевой частью К-6502.

    Инструмент для зачистки проводов:

    • Для резки и зачистки проволоки 16AWG.

    • Модель GB GESP-55.

    Маленькая отвертка:

    • Для отделения нагревательной проволоки от оплетки.

    • Также можно использовать скрепку или аналогичный заостренный инструмент.

    Инструменты для электрических испытаний

    Цифровой мультиметр:

    • Должен измерять сопротивление до 20 000 Ом.• А.В. Модель Sperry DM-2000.

    TDR-метр (рефлектометрия во временной области):

    • Для диагностического тестирования при обнаружении дополнительных повреждений.

    • Модель TS-90 или TS-100 Harris Corp. «Устройство обнаружения повреждений кабеля».

    Прочие инструменты

    Молоток и долото:

    • Для удаления плитки и раствора, если необходимо, для создания впадины для укладки стыка.

    Пистолет для горячего клея со стандартным клеевым слоем :

    • Для крепления стыка в «выемке» в полу.

    Ножницы

    НАЧАЛО РАБОТЫ

    A1 Убедитесь, что питание выключено!

    A2 Показаны два метода ремонта. Выберите метод, который лучше всего подходит для вашей установки:

    ПРЯМОЕ СОЕДИНЕНИЕ — Этот метод используется, когда поврежденный кабель имеет достаточно «люфта», чтобы его можно было разрезать и перекрыть примерно на 3/4 дюйма.

    Это также дает наилучшую возможную равномерность нагрева по стыку по сравнению с использованием соединителя с перемычкой.

    ПЕРЕМЫЧКА — Этот метод используется, когда поврежденный кабель не имеет достаточного «люфта», чтобы его можно было разрезать и наложить внахлест.

    Это также приводит к тому, что участок стыка будет иметь очень небольшой нагрев непосредственно над стыком.

    A3 В зависимости от установки нагревательный кабель может быть сконструирован одним из двух следующих способов:

    Нагревательный кабель с рубашкой:

    Два изолированных нагревательных провода, покрытых луженой медной оплеткой, покрытых внешней оболочкой.

    Каждый нагревательный провод состоит из 3 или 4 небольших нагревательных элементов, которые важно сохранить в целости и сохранности.

    Обычно количество элементов соответствует цвету изоляции провода:

    Черный 4 — Коричневый 4

    Белый 4 — Желтый 4

    Красный 3 — Прозрачный 4

    Зеленый 4 — Коричневый 4

    Оранжевый 3 — Фиолетовый 4

    Синий 3 — Серый 4

    Нагревательный кабель из нержавеющей стали:

    Два изолированных нагревательных провода, покрытых оплеткой из нержавеющей стали.

    Каждый провод состоит из 3 небольших нагревательных элементов, которые важно сохранить в целости и сохранности.

    УДАЛЕНИЕ ПЛИТКИ И РАСТВОРА

    Если вы еще этого не сделали, очень осторожно удалите покрытие пола из плитки / камня / мрамора на поврежденном участке кабеля.

    Удаление раствора вокруг пораженной плитки (плит) должно выполняться тупым инструментом, например ручным инструментом для удаления раствора.

    НЕ ИСПОЛЬЗУЙТЕ НОЖ!

    Затем аккуратно выломайте плитку маленьким молотком, убирая куски по ходу движения.

    Удалите столько раствора и плитки, чтобы оставалось около 4–5 дюймов свободной проволоки с обеих сторон повреждения для работы.

    Часто можно увидеть часть проволоки, поэтому раствор можно аккуратно удалить вокруг поврежденной проволоки с помощью молотка и / или долота. Сетку можно разрезать ножницами, чтобы освободить проволоку.

    УСТАНОВКА РЕМОНТА

    Если вы решили выполнить соединение перемычки (см. Шаг A2), перейдите к шагу D1

    Прямое соединение

    Вырежьте поврежденное место провода, образуя два конца или выводы.

    Если у вас нет нагревательного кабеля с рубашкой, ПЕРЕЙДИТЕ к этапу C6

    Используйте инструмент для подсчета очков, чтобы аккуратно надрезать куртку на расстоянии около 2 дюймов от конца каждого провода.

    Для этого вставьте кабельный ввод в v-образную выемку инструмента и поверните инструмент только на 1 или 2 оборота вокруг кабеля.

    Не подвергайте дополнительному давлению на головку инструмента, чтобы резать глубже. Дайте инструменту приложить собственное подпружиненное давление.

    C3 Согните трос, чтобы защелкнуть фиксатор оболочки полностью на царапине.

    C4 Используйте тепловую пушку (установленную на высокую температуру, около 1000F) и перемещайте ее вперед и назад под заготовкой рубашки в течение примерно 3-4 секунд, пока не увидите, что она начинает ослабевать, слегка сжимаясь на концах.

    C5 Используйте перчатку или другую защитную ткань, чтобы снять ослабленный кусок куртки. Не прикасайтесь пальцами к пули для горячей куртки. Он будет гореть!

    C6 Ослабьте оплетку, отодвинув ее примерно на 1/4 дюйма, в результате чего оголятся концы нагревательных проводов.

    C7 Согните трос обратно на себя.

    C8 Используйте небольшую отвертку, ноготь или аналогичный тупой инструмент, чтобы осторожно поддеть оплетку, сделав отверстие для протягивания нагревательных проводов. Протяните каждую проволоку через оплетку.

    C9 Туго затяните косичку, чтобы получилась косичка.

    C10 Используйте термоэлементы для зачистки проводов, чтобы аккуратно снять точно на 1/2 дюйма изоляции с нагревательных проводов.

    Подсчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отключили их, что привело к перегреву и возможному выходу из строя.

    Вы также найдете нить волокна с нагревательными элементами.

    Нет необходимости отделять или удалять это волокно .

    C11 Используйте цифровой мультиметр и рефлектометр в этом месте ремонта, прежде чем продолжить. Проверьте нагревательный кабель на предмет каких-либо дополнительных повреждений, «посмотрев» в обоих направлениях.Если вам нужен

    C12 Наденьте трубку припоя на один из нагревательных проводов

    C13 Стяните нагревательные провода вместе, чтобы они перекрывали нагревательные элементы обоих выводов. Слегка скрутите элементы, чтобы они лучше соединились. Наденьте трубку для припоя на скрученные элементы, поместив их по центру между серыми липкими лентами. Если это не сделать правильно, элементы могут вырваться и вызвать нарушение соединения.

    C14 Используйте тепловую пушку (установленную на высокую температуру, около 1000F), чтобы осторожно нагреть трубку для пайки.Нагрейте сначала непосредственно под паяным кольцом посередине.

    ВАЖНО! Когда припой полностью расплавится и потечет по проводам, продолжайте нагрев еще 3 секунды. Если вы остановитесь слишком рано, это может привести к неполному пайному соединению, что впоследствии приведет к сбою соединения.

    Когда припой полностью расплавится, начните перемещать тепловую пушку назад и вперед под остальной частью трубки для пайки, чтобы сжать трубку и заставить липкие ленты на концах расплавиться и растечься по изоляции провода.

    После полной усадки трубки и полного расплавления липких лент прекратите нагревание трубки. Дополнительный нагрев не поможет и может вызвать ожог трубки или выход из строя. Дайте трубке припоя остыть в течение примерно 1 минуты.

    C15 ПОВТОРИТЬ шаги с C12 по 14 для другого нагревательного провода.

    C16 Наденьте трубку для пайки заземления на провод заземляющей оплетки. Соедините концы косы внахлест и скрутите их, чтобы они удерживались вместе. Наденьте заземляющую трубку припоя на скрученные концы оплетки, центрируя их под кольцом припоя.

    C17 Нагрейте трубку до полной усадки и заставьте припой полностью проникнуть в скрученные провода. Когда он остынет, соединение должно быть безопасным.

    C18 Теперь у вас есть готовое соединение, готовое к тестированию. Перейдите к этапу E1 «ПРОВЕРКА РЕМОНТА».

    ПЕРЕМЫЧКА

    Вырежьте участок нагревательного кабеля длиной 2–3 дюйма вокруг повреждения, образуя два конца или провода.

    Если у вас нет нагревательного кабеля с рубашкой, ПЕРЕЙДИТЕ к шагу D6.

    Используйте инструмент для подсчета очков, чтобы аккуратно надрезать куртку на расстоянии около 2 дюймов от конца каждого провода. Для этого вставьте кабельный ввод в v-образную выемку инструмента и поверните инструмент только на 1 или 2 оборота вокруг кабеля. Не прилагайте дополнительных усилий к головке инструмента, чтобы резать глубже. Дайте инструменту приложить собственное подпружиненное давление.

    D3 Согните трос, чтобы полностью освободить фиксатор куртки в месте надреза.

    D4 Используйте тепловую пушку (установленную на высокую температуру, около 1000F) и перемещайте ее вперед и назад под заготовкой рубашки в течение примерно 3-4 секунд, пока вы не увидите, что она начинает ослабевать, слегка сжимаясь на концах.

    D5 Используйте перчатку или другую защитную ткань, чтобы снять ослабленный кусок куртки. Не прикасайтесь пальцами к пули для горячей куртки. Он будет гореть!

    D6 Ослабьте оплетку, оттолкнув ее примерно на 1/4 дюйма, в результате чего оголятся концы нагревательных проводов.

    D7 Согните трос обратно на себя.

    D8 Используйте небольшую отвертку, ноготь или аналогичный тупой инструмент, чтобы осторожно поддеть оплетку, сделав отверстие для протягивания нагревательных проводов.Протяните каждую проволоку через оплетку.

    D9 Плотно затяните косичку, чтобы получилась косичка.

    D10 Используйте термоэлементы для зачистки проводов, чтобы аккуратно снять ровно 1/2 дюйма изоляции с нагревательных проводов. Подсчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отключили их, что привело к перегреву и возможному выходу из строя. Вы также найдете нить волокна с нагревательными элементами. Вам не нужно отделять или удалять это волокно

    .

    D11 Используйте цифровой мультиметр и рефлектометр в этом месте ремонта, прежде чем продолжить.Проверьте нагревательный кабель на предмет каких-либо дополнительных повреждений, «посмотрев» в обоих направлениях. Если вам нужна помощь, прочтите инструкции, отправленные с каждым прибором, или свяжитесь с заводом-изготовителем.

    D12 При необходимости обрежьте черные перемычки короче, чтобы они перекрывали оголенные концы проводов нагревателя.

    D13 Используйте приспособления для зачистки проводов с настройкой 16AWG. Снимите ровно 1/2 дюйма изоляции с обоих концов черных перемычек.

    D14 Наденьте трубку припоя на один из нагревательных проводов на одном из выводов нагревательного кабеля.

    D15 Поместите нагревательные элементы и концы черной перемычки рядом друг с другом.

    Слегка скрутите их, чтобы лучше соединить.

    Проденьте трубку для пайки по скрученным проводам и по краю изоляции на черной перемычке. Убедитесь, что скрученные провода полностью находятся внутри трубки для пайки, между липкими лентами на концах трубки для пайки.

    Если это не сделать правильно, элементы могут вырваться и вызвать нарушение соединения.

    Используйте тепловую пушку (установленную на высокую температуру, около 1000 ° F), чтобы осторожно нагреть трубку для пайки. Нагрейте сначала непосредственно под паяным кольцом посередине. ВАЖНО! Когда припой полностью расплавится и потечет по проводам, продолжайте нагрев еще 3 секунды.

    Если вы остановитесь слишком рано, это может привести к неполному пайному соединению, что впоследствии приведет к сбою соединения.

    Когда припой полностью расплавится, начните перемещать тепловую пушку назад и вперед под остальной частью трубки для пайки, чтобы сжать трубку и заставить липкие ленты на концах расплавиться и растечься по изоляции провода.После того, как трубка полностью усадится и липкие ленты полностью расплавятся, прекратите нагревание трубки. Дополнительный нагрев не поможет и может вызвать ожог трубки или выход из строя. Дайте трубке припоя остыть в течение примерно 1 минуты.

    D17 ПОВТОРИТЬ шаги с D14 по D16 для другого нагревательного провода на том же проводе.

    D18 На другом конце черных перемычек наденьте трубку припоя на нагревательный провод. ПОВТОРИТЕ шаги с D14 по D17, чтобы завершить подсоединение перемычки на этом конце.

    D19 При необходимости обрежьте перемычку заземления короче, чтобы она перекрывала концы проводов оплетки заземления примерно на 1/2–3 / 4 дюйма.

    D20 Совместите концы провода оплетки заземления и перемычки заземления примерно на 1/2 дюйма и скрутите их, чтобы соединить их вместе. Наденьте трубку заземления на скрученные концы, центрируя их под кольцом припоя. Нагрейте трубку, чтобы она полностью усадилась и припой полностью растек по проводам.Когда он остынет, соединение должно быть безопасным.

    D21 На другом конце перемычки заземления наденьте на провод трубку для припоя заземления. ПОВТОРИТЕ шаг D20, чтобы завершить это соединение.

    D22 Теперь у вас есть готовое соединение, готовое к тестированию. Перейдите к этапу E1 «ПРОВЕРКА РЕМОНТА».

    Этот ремонтный комплект и данное руководство по установке предоставлены SunTouch для помощи в ремонте нагревательного кабеля SunTouch, поврежденного в условиях рабочей площадки.SunTouch никоим образом не дает гарантий на ремонт и не обеспечивает надлежащую работу продукта после ремонта. Ремонт изделия SunTouch должен выполнять только квалифицированный электрик. Настоятельно рекомендуется, чтобы опытный установщик плитки удалил плитку поверх повреждений. Для получения дополнительной помощи обращайтесь на завод.

    SunTouch не дает право электрикам, установщикам плитки или установщикам SunTouch выполнять диагностику, удаление плитки или ремонт кабеля. Монтажная сторона или домовладелец обязаны связаться с квалифицированным специалистом для выполнения этих рекомендаций.

    НЕ ИСПОЛЬЗУЙТЕ этот ремонтный комплект для соединения различных кабелей, только для ремонта внутри кабеля.

    НЕ ИСПОЛЬЗУЙТЕ этот ремонтный комплект для ремонта кабеля в душевой зоне или коврика, выходящего в душевую зону.

    ТЕСТИРОВАНИЕ РЕМОНТА

    Завершив стыковку и дав ему остыть, проверьте ремонт следующим образом:

    E1 Осторожно потяните за каждое сращивание проводов, чтобы убедиться, что он не разъединяется.

    E2 Используйте цифровой мультиметр для измерения сопротивления нагревательного кабеля.

    Это измерение должно теперь находиться в пределах диапазона сопротивления, указанного для этого нагревательного кабеля между нагревательными проводами, и не должно быть измерено никакого сопротивления между нагревательным проводом и зеленым заземляющим проводом. Если вам нужна помощь на этом этапе, выполните действия, указанные в Руководстве по установке для этого кабеля, или позвоните на завод.

    E3 Правильно подключите этот отремонтированный нагревательный кабель к источнику питания через GFCI, например термостат Watts Radiant.Дайте кабелю поработать несколько дней или не менее 10–15 пятиминутных циклов нагрева. Если срабатывает GFCI или кабель не нагревается, его необходимо проверить на предмет дополнительных повреждений, иначе ремонт может быть неудачным.

    ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ

    Перед установкой напольных покрытий убедитесь, что стык защищен и ровно лежит на полу.

    F1 При необходимости используйте долото, чтобы аккуратно вырезать впадину в черновом полу под стыком.

    F2 С помощью пистолета для горячего клея поместите полоску клея в углубление и вдавите в него стык.

    F3 Если напольные покрытия не устанавливаются немедленно, временно накройте стык и окружающий нагревательный кабель неплотной плиткой или аналогичным твердым материалом для защиты от повреждения объекта.

    www.suntouch.com

    Щелкните здесь для просмотра видео библиотеки SunTouch

    SunTouch против продукта A — SunTouch против продукта B

    Ссылки на коврики для подогрева пола SunTouch

    Технические характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий

    Нагревательные звенья системы обогрева пола SunTouch

    Инструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкция и информация по заказу WarmWire

    Связи управления нагревом

    Программируемая спецификация SunStat — Руководство пользователя Программируемая 500670-SB — Руководство пользователя Непрограммируемая 500675
    — Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

    Разные ссылки SunTouch

    SunTouch 25-летняя ограниченная гарантия — ЭМП Электромагнитные поля — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch

    Сообщение «Как отремонтировать поврежденный нагревательный провод» впервые появилось в блоге магазина напольных покрытий.

    Ремонт сломанных нагревательных элементов SunTouch

    Нужно отремонтировать Nuheat? Щелкните здесь, чтобы перейти в раздел ремонта Nuheat.

    Мой продукт SunTouch не работает — что мне теперь делать?

    Система теплого пола не работает? Не беспокойтесь — это можно исправить, и мы можем помочь. Это случается не часто, но системы теплого пола могут выйти из строя. Что-то случается, но вы попали в нужное место. Даже если вы не знаете, что произошло, мы обычно можем помочь вам в этом разобраться.

    Устранение неполадок при новой установке:

    Пол закрыт, и я знаю, где повреждение.

    1. Осторожно снимите плитку или напольное покрытие, чтобы обнажить разрыв.
    2. Устраните повреждение, следуя инструкциям, прилагаемым к ремонтному комплекту.

    Я не понимаю, почему мой пол перестал работать, мне нужна дополнительная помощь…

    Проблема с термостатом? Если не исключили статистику? Начни там.

    Термостаты не подлежат ремонту в полевых условиях, а только замене, так как нет батарей или других обслуживаемых деталей.Всегда заменяйте ОБЕ части термостата — основание, которое крепится к стене и подключается к источнику питания, И лицевую панель, которая прикреплена к основанию. Замена всего 1 предмета не решит вашей проблемы.

    Если вы исключили термостат, то придется копнуть глубже.

    Ваша система подогрева пола перестала работать после того, как в комнате или на полу были проведены работы (замена плитки, новый туалет, ванна или шкаф, просверленные отверстия и т. Д.)? Это главный подозреваемый.Продолжайте читать для получения дальнейших советов.

    Я знаю, что провод порезан или защемлен, но не знаю, где.

    У нас есть инструменты, которые помогут вам отследить место разрыва, но вы часто можете сэкономить время и деньги, если знаете, что кто-то проник в пол, который раньше хорошо нагревался, и подойти прямо к этому месту, чтобы проверить наличие повреждений, поэтому спросите других и посмотрим, помнит ли кто, что могло случиться.

    Была ли удалена или заменена какая-либо плитка? То есть это вероятное место разрыва.Нагревательные элементы могли быть повреждены во время ремонта или других работ. Хотя можно снять плитку, не повредив расположенные ниже элементы подогрева пола, это частый источник повреждения проводов. Нажмите здесь, чтобы получить советы по удалению плитки

    Совет. Если раствор не затвердел полностью, можно добавить немного воды в швы и осторожно приподнять плитку.

    Нагревательный провод был перерезан, но пол все еще открыт. Я знаю, что случилось, и вижу ущерб

    Это легкий!

    Прочтите инструкцию, затем закажите ремонтный комплект.Вам понадобится несколько инструментов, в том числе тепловая пушка. Руководство по ремонту нагревательного провода SunTouch (Mat & WarmWire)

    Закажите ремонтный комплект — каждый комплект содержит полные инструкции, указанные выше — Ремонтный комплект нагревательного провода для мата SunTouch или WarmWire (тот же комплект)

    Провод поврежден ближе к концу… Здесь у вас есть 2 варианта

    Если это последние несколько футов, вы можете разрезать провод в месте разрыва и выполнить стыковку концов — Инструкция по ремонту стыковок концов

    Если вы хотите сохранить последние несколько футов отапливаемой области, приобретите ремонтный комплект и следуйте инструкциям по ремонту, приведенным выше — Приобретите комплект для сращивания кабеля питания

    Ремонт кабеля питания, если он порезан или поврежден.

    Вам понадобится ремонтный комплект для кабеля питания SunTouch / Warmwire (это комплект только для кабеля питания, а не для нагревательного провода)

    Если вам нужно удалить плитку, сначала ВЫКЛЮЧИТЕ ПИТАНИЕ, а затем подключите громкоговоритель или мультиметр. Щелкните здесь, чтобы получить советы по удалению плитки (Совет: если вам нужно удалить плитку, подключите громкоговоритель или мультиметр)

    Поиск неисправностей может помочь найти разрыв в полу с подогревом, который не работает для ковриков SunTouch или WarmWire — Loudmouth Monitor Alarm

    Как диагностировать и ремонтировать системы отопления

    Как первоклассный дистрибьютор систем теплого пола, мы предлагаем только самые надежные и хорошо спроектированные электрические системы теплого пола.

    Иногда нагревательные элементы случайно разрезаются пилой для плитки или лезвиями для очистки раствора, раздавливаются тяжелыми ведрами с цементом или просверливаются при установке дренажа.

    Если с вами такое случится, не волнуйтесь! Простые в использовании ремонтные комплекты доступны для каждой системы отопления, и большинство систем можно отремонтировать, даже если они уже были облицованы плиткой. Мы создали эту статью, чтобы помочь вам в устранении неполадок и поиске правильного решения, если у вас возникнут проблемы с вашей системой.

    УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И РЕМОНТ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ

    • Шаг 1. Проверьте сопротивление нагревательных элементов с помощью цифрового мультиметра (омметра).
      • Это единственный 100% надежный способ определить, были ли повреждены нагревательные элементы. Каждый коврик и кабель будут иметь маркировку UL на выводах питания, на которой будет указано, какое сопротивление должно быть.
      • Если значение сопротивления верное, значит, нагревательные элементы исправны на 100%.В этом случае еще раз проверьте, что в систему подается правильное питание (120 В или 240 В). Если подано правильное питание, а система по-прежнему не работает, проблема может быть в термостате. В этом случае см. Раздел «Устранение неполадок термостата» в конце этой статьи.
      • Если показания сопротивления неверны и пол НЕ был уложен, переходите к шагу 3.
    • Шаг 2: Если пол уже был установлен, вам нужно будет найти место разрыва нагревательного элемента.
      • Для этого позвоните нам по телефону 1-866-558-3369, чтобы связаться с техническим специалистом по вашему конкретному продукту.
      • ПРИМЕЧАНИЕ. Если разрыв находится внутри пола душа, его нельзя отремонтировать, так как водонепроницаемое покрытие нарушено. Встроенный GFCI на термостате сработает и не позволит отремонтированному нагревательному элементу работать в душе или влажной зоне.
    • Шаг 3. После того, как вы обнаружите поломку в системе, вам необходимо приобрести соответствующий ремонтный комплект в зависимости от используемого вами продукта и местоположения поломки.
      • Если нагревательный элемент поврежден, щелкните ссылку вашего продукта, чтобы приобрести ремонтный комплект:
      • Если шнур питания поврежден, щелкните одну из следующих ссылок:

    Каждый ремонтный комплект поставляется со списком необходимых инструментов и инструкций, которые вы также можете загрузить в нашем Центре знаний.

    СРОК СЛУЖБЫ ТЕРМОСТАТА НАПОЛЬНОГО ОТОПИТЕЛЯ И ГАРАНТИЯ

    Если система обогрева не работает и сопротивление нагревательных элементов находится в пределах нормы (на основании маркировки UL, прикрепленной к элементу), то проблема может быть в термостате.

    Термостаты для подогрева пола намного сложнее, чем термостаты HVAC, подобные тем, которые вы используете для управления кондиционерами и воздухонагревателями. Поскольку они предназначены для обработки высокого напряжения, поступающего непосредственно с панели выключателя, термостаты для подогрева пола имеют больше механических частей, чем термостаты HVAC, и в них встроена высококачественная защита GFCI. Из-за этого они имеют меньший срок службы, чем HVAC термостаты, и со временем их нужно будет заменить.

    Хотя нередки случаи, когда термостаты нуждаются в замене через 4 или 5 лет, у нас также есть термостаты со сроком службы от 12 до 14 лет.Правильная установка (например, внутри глубокого электрического шкафа и на открытом воздухе, а не внутри шкафа или туалета) может помочь гарантировать, что ваш термостат прослужит как можно дольше, поэтому обязательно внимательно прочитайте инструкции по установке, прилагаемые к вашему устройству. агрегат перед установкой.

    На все термостаты, которые мы продаем, предоставляется трехлетняя гарантия производителя. Если у вас возникли проблемы с термостатом, который был установлен менее трех лет назад, позвоните нам по телефону 1-866-558-3369, и мы свяжем вас с техническим специалистом по вашему продукту, который сможет вместе с вами устранить неполадки устройства. и при необходимости замените.

    Поиск и устранение неисправностей Теплый пол | Руководства по дому

    Джерри Уолч Обновлено 19 декабря 2018 г.

    Существует два основных типа систем лучистого теплого пола: водяное и электрическое. Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, проложенные между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

    Настенные термостаты

    Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат.Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить и легко заменить в случае неисправности.

    Без нагрева

    Настенный термостат регулирует линейное напряжение к зонным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск и устранение неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения.Если нет напряжения, у вас сработал автоматический выключатель или перегоревший предохранитель в сервисной панели. Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель.Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них. Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

    Замена клапана неисправной зоны

    Выключите автоматический выключатель и затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика.Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику. Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем утечки.

    Замена неисправного нагревательного кабеля или мата

    Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и готовым полом.В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата. В последнем варианте установки вам придется снять финишный пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может оказаться довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, установленного на его диапазон сопротивления.Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

    Комната недостаточно нагревается

    В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или одна или несколько неисправных секций нагревательного кабеля или маты, если несколько секций соединены параллельно.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
