Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;
• конструкция;
• сечение;
• толщина жильной изоляции;
• толщина оболочки;
• маркировка;
• расцветка жил;
• упаковка;
• сертификат;
• состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
• Название завода-изготовителя.
• Год выпуска.
• Количество жил.
• Сечение.
• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя
• марка (обозначение) продукции
• ГОСТ или ТУ
• дата выпуска
• число отрезков с их длиной
• номер барабана
• вес проводника
• знак соответствия
• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
• ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

• Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
• Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
• Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
• Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
• Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

• Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
• Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
• В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

• автоматы защиты и УЗО;
• монтажные коробки и подрозетники;
• розетки и выключатели;
• гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
• изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Рекомендации, какой провод использовать для проводки в доме

Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Содержание статьи:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;
• многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу «перекусить»

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

Устройство проводки жилого объекта

Много- и однопроволочные провода

Удаление изоляции с провода стриппером

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

Скрутки как способ соединения токоведущих жил

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

• резины;
• полиэтилена;
• ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

• «п» – указывает на плоский тип сечения;
• «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
• «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм², при обустройстве частного дома изделие в 6 мм². Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Галерея изображений

Фото из

Кабель с маркировкой ВВГнг-LS

Процесс горения изоляции кабеля

Кабель с маркировкой ППГнг-HF

Запрещенный для жилья кабель ВВГнг

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм², максимальное – 16 мм².

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

• наружная оболочка выполнена из поливинилхлорида;
• внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм². Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

• наружная оболочка призведена из ПВХ-пластиката;
• внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм² до 240 мм². В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

• «К» – контрольный;
• «П» – плоский;
• «М» – монтажный;
• «Ш» или «У» – установочный;
• «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

• «П» – изоляция сделана из полиэтилена;
• «В» или «ВР» – оплетка выполнена из резины;
• «Пв» – применен вулканизирующий полиэтилен;
• «Пс» – использован самозатухающий полиэтилен;
• «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

• Р – мощность приборов, параметры которой указаны в технической документации;
• V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм².

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм². Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм² и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при ознакомлении с информацией? Пишите, пожалуйста, комментарии в блоке ниже текста статьи.

Электрика своими руками: Выбираем силовой кабель для внутренней прокладки

 Добрый день!

Данная статья будет посвящена часто возникающему среди посетителей раздела Электрика вопроса — какой силовой кабель выбрать для электромонтажа в квартире или загородном доме. Данная статья будет полезна как тем, кто сам планирует делать свою электрику, так и тем, у кого работают бригады по найму — к сожалению, зачастую они не знают какой кабель следует использовать. Под силовым кабелем в статье понимается кабель, предназначенный для распределения и передачи электроэнергии при напряжении 230 вольт.

По причине запрета на внутреннюю прокладку во вновь обустраиваемых жилых домах, кабели с алюминиевыми жилами не рассматриваются. Провода и кабели для прокладки вне здания (включая СИП) так же не рассматриваются.

Основные виды силового кабеля для «домашнего» электромонтажа

В соответствии с ПУЭ (Правила устройства электроустановок):

2.1.48 Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

Таким образом, для электромонтажа в здании следует использовать лишь те кабели и провода, в технических условиях на которые указано «распределение и передача электрической энергии». Причем следует смотреть не рекламные слоганы продавцов или даже надпись на упаковке, а сертификат завода-изготовителя на данную марку кабеля (можно найти в интернете).

Семейство кабелей ВВГ (ВВГнг, ВВГнг-ls, ВВГнг-frls)

Кабели этой группы наиболее распространены для внутренней прокладки в России и СНГ. Медные жилы класса гибкости 1 согласно ГОСТ 22483-2012  (жесткие цельные жилы, далее — моножилы) покрыты изоляцией из поливинилхлорида (ПВХ), не распространяющего горение. Не распостраняющего горение означает что кабель в источнике пламени загорится, но если его вынести из огня, он сразу потухнет. Таким образом, огонь не может распространиться по кабелю из очага возгорания (например при повреждении кабеля и коротком замыкании).

Сам кабель имеет внешнюю оболочку тоже из поливинилхлоридного пластиката (ВВГ означает «винил — винил — голый», то есть небронированный кабель с изоляцией жил из ПВХ и внешней изоляцией из ПВХ). Согласно ГОСТ 31996-2012, для сечений применяемых в быту, кабель может иметь, а может и не иметь внутреннее заполнение (чем-то подобное заполнению в кабеле NYM) между жилами и внешней изоляцией.

Кабель серии ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках.
Номинальное переменное напряжение: до 660 В или до 1000 В. Для домашнего электро монтажа более чем достаточен кабель на 660 В (0.66 кВ). Гарантированный срок службы кабеля составляет 30 лет.

Кабель этот выглядит так (есть круглый — просто ВВГ и плоский вариант, ВВГ-п, на фото круглый ВВГнг-ls от питерского завода Севкабель):

В общем, эти кабели — верный выбор для домашнего электромонтажа. Однако с некоторыми оговорками:

• ВВГ — Имеет изоляцию из ПВХ без специальных добавок, поэтому не распространяет горение при одиночной прокладке. Групповая прокладка нескольких кабелей пучком не допускается (но можно пучком когда каждый кабель в своей гофре).
• ВВГнг («не распространяющий горение») — Имеет специальные добавки в состав изоляции, благодаря чему возможна прокладка пучков этих кабелей вместе, при этом сохраняется условие нераспространения горения. Данный кабель наиболее распространен в домашнем электромонтаже среди тех, кто не знает действующие нормативы о прокладке кабелей в жилых помещениях.
• ВВГнг-ls («low smoke» — малодымный) — Кроме всех преимуществ предыдущих кабелей, так же обладает пониженным дымо- и газовыделением при горении. Это немаловажно так как при горении поливинилхлоридного пластиката выделяются токсичные вещества, опасные для человека. Для проверки можете поджечь ВВГнг и ВВГнг-ls и сравнить — первый выделяет едкий зловонный дым в больших количествах, от которого сразу начинает першить в горле. В случае горения пучка таких кабелей вообще можно задохнуться дыму. Дыма от ВВГнг-ls мало и он не особо ядовитый. Именно по этой причине данный кабель следует прокладывать в жилых помещениях (более подробно напишу далее).
• ВВГнг-frls («fire resistant, low smoke» — огнестойкий и малодымный) — Имеет длительную устойчивость к горению, то есть созраняет свои функции даже в условиях открытого огня за счет специальной изоляции (слюдосодержащие ленты). Предназначен для объектов с серьезными требованиями к пожарной безопасности (используется, например, для питания систем пожарной сигнализации и дымоудаления), использовать его дома — перебор, да и по деньгам довольно накладно (даже использовать качественный ВВГнг-ls стоит весьма недешево. Но есть заказчики, предпочитающие такие кабели по принципу «все лучшее — домой»».

О том, что для прокладки в жилых зданиях предназначен именно ВВГнг-ls, а не ВВГнг, говорится в таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»:

Тким образом, для зданий (в том числе жилых помещений) следует использовать кабели не распространяющие горение и малодымные.

Если что, латинские буквы в скобках (А), (B) и так далее означают категорию огнестойкости согласно ГОСТ Р МЭК 60332 (серия стандартов), в том числе ГОСТ Р МЭК 60332-3-22-2005 «Испытания электрических и оптических кабелей в условиях воздействия пламени». В этой статье я не буду подробно на этом останавливаться, в домашней проводке распространена категория А — у любого приличного производителя в марке кабеля указана эта категория, например, ВВГ(А)нг-ls.

Можете ли вы использовать для домашней проводки ВВГнг? Ну, если вам не предстоит сдавать проводку пожарникам (а домашние проводки не сдаются, к сожалению, частник может у себя делать все что хочет), то кто же вам запретит?

По крайней мере, я считаю что лучше проложить ВВГнг, чем ПВС  (об этом будет далее). В некоторых городах России, особенно небольших, ВВГнг-ls купить очень сложно или вообще невозможно, поэтому там имеет смысл использовать ВВГнг за неимением лучшего варианта.

И последнее — какой вариант выбрать — круглый или плоский? Если есть выбор, то в целом лучше круглый кабель так как он гораздо более устойчив к перегибу и перекручиванию, круглый ВВГ реже подделывают (большинство китайских и подвальных подделок под плоский ВВГп), его жилы лучше защищены.

Проский кабель идеален для укладки в штукатурку потолка из-за своей малой толщины (напомню что штрабить потолки нельзя). Его легче разделывать строительным ножом (статья об «электромонтаже своими руками», поэтому профессиональные стрипперы, т.е. инструменты для зачистки изоляции, в статье не рассматриваются), но из-за своей склонности к перекручиванию, но доставит вам немало хлопот.

У круглого ВВГ главный недостаток по сравнению с плоским в том, что его сложно зачищать без профессионального стриппера, например, такого:

Этого недостатка лишен следующий кабель, о котором пойдет речь — NYM. но при том он имеет другие, недостатки, которых лишен ВВГ.

Некоторые кабельные заводы, например, Кольчугино, для сечений от 6 мм2 используют внутреннее заполнение кабеля специальным материалом, облегчающим разделку (т.н. ВВГз который идет под маркой обычного ВВГ).

Если вам очень нужен гибкий кабель в стационарной проводке (что, кстати,  разрешено нормативами, например, п. 3 ГОСТ 22483-2012):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

То используйте кабель КГВВнг-LS (ну или хотя бы просто КГВВ), предназначенный для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока.

Хотя я считаю контрольные кабели не самым лучшим выбором для стационарной проводки, но данный кабель предназначен в том числе и для этого.

Так же есть такой вариант — до подрозетников прокладывается ВВГнг-ls, а в самих подрозетниках разводка осуществляется гибким проводом ПуГВ (бывший ПВ3). Об этом рассказано в другой статье.

Кабель NYM

Родом этот кабель из Европы и как завезенный «из-за океана» картофель, прижился на земле российской. Выглядит он так (производство европейского завода Helukabel):

Кабель имеет изоляцию жил из поливинилхлорида, не распространяющего горение. Внешняя оболочка так же из поливинилхлорида. Жилы кабеля размещены в слое мелонаполненной резины. Этот материал служит для облегчения разделки кабеля — резина благодаря наличию в ней мела, легко рвется руками. Срок службы кабеля составляет 40 лет, при этом внешняя оболочка NYM гораздо более чувствительна к ультрафиолетовому излучению по сравнению с оболочкой ВВГ, поэтому данный кабель не следует прокладывать открыто там, где на него будет постоянно попадать солнечный свет.

Считаю, что данный кабель прижился и получил распространение благодаря двум факторам:

• Российским кабельным заводам, адаптировавшим один из стандартов VDE 0250, по которому изгототавливался этот кабель за рубежом на отечественные рельсы (то есть, ТУ) и начавшим выпуск «абибасов» — дешевых аналогов NYM под марками НЮМ, NUM по ТУ. Редкие кабельные заводы (например, Севкабель), до последнего времени выпускали NYM по VDE, но сейчас, насколько мне известно, прекратили). Обратите внимание — в большинстве магазинов вы встретите не NYM, а его адаптированный «клон» под маркой NUM. Далее все это семейство я буду называть «NYM».
• «Электрикам по совместительству» (универсалам, штукатурам и т.д.), которые оценили существенную легкость разделки NYM без специального инструмента по сравнению с ВВГ. Так же, по моему мнению, NYM выглядит более эстетично чем ВВГ и он «мягче».

Некоторые продавцы (особенно на рынках) позиционируют NYM и его «клоны» (NUM, НЮМ), как кабель имеющий тройную изоляцию, но это не соответствует действительности — мелонаполненная резина изоляцией не является. Так же резина в составе кабеля имеет существенный минус — она прекрасно горит. Поэтому прокладка NYM пучками не допускается (но пучками, когда каждый кабель упакован в свою гофру, можно). Кроме горения, с резиной у кабелей российского производства есть другая проблема, о которой расскажу далее.

С принятием ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», о котором говорилось в статье в разделе про ВВГ, кабель NYM фактически попал под запрет для прокладки в помещениях где могут постоянно находится люди. Правда это актуально в любых учреждениях, где осуществлялась приемка проекта и работ на соответствие пожарной безопасности (например, все торгово-развлекательные центры) так как мелонаполненная резина сильно ухудшает класс устойчивости к горению данного кабеля, а кроме того кабель не является малодымным (то есть относительно безопасным с точки зрения выделения ядовитого дыма). Но частники продолжают прокладку данного кабеля в квартирах — нормативы многим из них «не указ».

Завод Севкабель с целью избежания падения продаж NYM вследствие данного запрета, наладил выпуск гибрида ежа (VDE) с ужом (ГОСТ) под маркой NYMнг-ls:

Такой кабель полностью соответствует требованиям пожарной безопасности для жилых помещений, правда это уже не NYM. Я еще не работал с данным кабелем на практике, буду благодарен за отзывы в комментах о нем.

Так же в заключение о NYM хочу сказать о довольно серьезной проблеме. В переработке отечественными кабельными заводами стандарта VDE в «адаптированные под удобство завода» ТУ, данный кабель приобрел другое неприятное свойство — «течку» мелонаполненной резины.

Под этим явлением подразумевается выделение и вытекание маслянистой жидкости из мелонаполненного слоя резины. Связано это, вероятно, с нарушением технологии ее изготовления, кажется, у всех российских заводов — например, резина из импортного кабеля NYM легко и хорошо тянется руками и лишь потом рвется, на ощупь она сухая. Резина от виденных мной российских заводов сразу отрывается кусками, часто имеет ощущение «липкой».

Сказанное не значит что NYM от всех российских заводов течет, и далеко не со всем купленным кабелем это происходит. Такое встречается лишь в некоторых партиях разных заводов, причем проблема актуальна и на сегодняшний день.

Вот фото текущего кабеля NYM. На заднем плане так же видны потеки на стене от вышерасположенных кабелей:

Картинка взята с сайта ruscable.ru, где впервые было заявлено публично об этой проблеме.

Эта жидкость не горит и не проводит электрический ток, но визуально очень неприятна и, вытекая из подрозетников, часто портит людям свежепоклеенные обои, а так же загрязняет автоматы в щите.

Кстати, если у вас потек проложенный NYM, есть решение — загерметизировать текущий конец кабеля термоусадочной трубкой на клею.

Провод ПВС

Провод виниловый соединительный (ПВС) — предназначен для нестационарного (с возможностью перемещения) соединения электроприборов к электрической сети. Например, ПВС используется в роли шнуров в качественных удлинителях.

Состоит из жил класса гибкости 5 по ГОСТ 22483-2012 (гибкие жилы), покрытых ПВХ-пластикатом и в оболочке из ПВХ пластиката. Срок его службы составляет от 5 (при наличии перемещений подключенного прибора) до 10 (при отсутствии перемещений) лет.

Данный провод не предназначен для распределения электроэнергии в качестве стационарной проводки. Его максимальный срок службы в 3 раза меньше, чем у ВВГ и в 4 чем у NYM. Пластикат изоляции более мягкий чем у ВВГ и NYM, так как рассчитан на частые изгибы, но при этом, соответственно, более склонен к повреждениям. Кроме того, данный провод рассчитан для открытой прокладки, там где лучше охлаждение и допускается большая токовая нагрузка при том же сечении — виденные мной ПВС имели заниженное сечение. Кроме того, к толщине и качеству жил и изоляции ПВС предъявляются куда менее жесткие требования, чем к силовым кабелям. Кроме того, заводские испытания ПВС проводятся по более щадящей методике.

Но при этом он весьма любим халтурщиками в электрике всех мастей — возможно потому, что удобно прокладывается за счет гибких жил. Ранее я писал и о второй причине — что он якобы стоит дешевле ВВГ, но на самом деле у одного и того же завода ПВС будет всегда-чуть дороже, чем ВВГнг, но дешевле чем ВВГнг-ls.

В общем, «электрики», прокладывающие стационарную проводку ПВСом, традиционно считаются халтурщиками.

Замоноличенный ПВС пролежит в стене наверняка больше 10 лет (точно так же как и ВВГ или NYM наверняка пролежат в стене все 50 минимум), но это лотерея. Если хотите, можете рискнуть и проверить.

Кроме всего прочего, при использовании в качестве стационарной проводки есть опасность того что при подключении его жил под винт или зажим, необходимо обязательно его оконцевать наконечником, например, НШВИ, но это никогда не делают те, кто его прокладывает в домах.

Наконечники НШВИ (картинка взята с сайта Opttools.ru)

Без такого наконечника под давлением винта или клеммы провод легко «расплющивается» (так как состоит из множества тонких жилок), контакт нарушается, в результате чего происходит нагрев места соединения, его дальнейшая все усиливающаяся деградация, как итог еще больший нагрев, в результате чего возможен пожар.

В общем, если хочется гибкой стационарной проводки дома — к вашим услугам гибкий кабель КГВВнг-ls.

Провода ШВВП и ПУНП — это уж совсем неприлично

И, напоследок, расскажу о двух видах провода, который категорически нельзя использовать дома. Если электрик прокладывает вам проводку этими двумя видами провода, без раздумий гоните его — это «лже-электрик»!

ШВВП, предназначен для подключения бра и светильников и совершенно не подходит для стационарной проводки. В том числе потому что часто изготавливается в ужасающем качестве (к сожалению, почти все производители экономят на шнурах для нестационарного подключения). Несмотря на наличие сечений 1.5 (для освещения) и 2.5 квадрата (для розеток), наиболее распространены эти провода сечением 0.75 квадрата, который часто выдают за 1.5, а это прямая дорога к пожару.

Срок службы аналогичен ПВС, но качество изготовления значительно хуже, изоляция очень тонкая. С сечением дело обстоит тоже далеко не лучшим образом. Хилая изоляция и заниженное сечение наверняка дадут о себе знать через определенное время.

Что касается провода универсального плоского ПУНП (образец изображен на фото):

Изготовление данного провода было запрещено на территории Российской Федерации (путем отмены ТУ 16.К13-020-93, по которым он изготавливался). Запрет был связан с огромным числом пожаров из-за данного провода,  так как он имел очень слабую изоляцию и сильно заниженные сечения (до двух раз!!), а стандарт по которому он изготавливался, «развязывал руки» заводам.

Но тем не менее, сколько лет прошло и ПУНП обрел вторую жизнь. От аналогов этого провода ломятся полки в Леруа и прочих подобных магазинах. Правда, чтобы не отпугнуть потенциальных жертв, производители его переименовали в ПУНПбм, ПУГНП, ПБПП и т.д.

Как же так могло получиться?

Все очень просто — были выпущенные новые ТУ (возможно, в них что-то подправили чтобы опять не запретили), а название провода сохранилось. И по новым ТУ некоторые заводы начали опять изготавливать аналоги ПУНП. Правда такие провода ПУНП мало чем лучше своего прародителя.

А некоторые вообще делают его подпольно, не ориентируясь ни на какие стандарты.

Так что хотите многократно увеличить вероятность пожара в вашем доме? Смело делайте электропроводку ШВВП или ПУНП.

Заключение

Какой кабель выбрать?

С учетом вышесказанного очевидно что с учетом требований всех нормативов, лучший вариант — это ВВГнг-ls, Так же адекватные варианты на замену КГВВнг-ls (если хочется гибкого), NYMнг-ls (правда последний пока для меня «темная лошадка»).

К сожалению, данные кабели стоят весьма дорого, а с учетом российских реалий, и доступны далеко не везде (к сожалению, лишь в крупных городах).

В качестве «плана Б» можно рассматривать кабели ВВГнг (есть почти везде) и NYM (тоже широко распространен). С учетом возможности «протекания», я бы поостерегся использовать NYM, по крайней мере, российского производства.

Остальные типы кабелей (ПВС, КГ) не следует использовать при стационарной проводки, а ПУНП и его аналоги, а так же ШВВП — категорически нельзя.

В этой статье шла речь только о марках кабеля. Но одна и та же марка кабеля, изготовленная разными заводами, может быть совершенно разного качества. Так же есть места, где гарантированно можно купить «палево».

Вот на картинге два кабеля ВВГнг-ls от двух разных производителей. Верхний кабель кабель ВВГ(А)нг-ls 3×2.5, нижний — ВВГ(А)нг-ls 3×6.0 (!!), который по диаметру почти неотличим от первого при огромной разнице в заявленных сечениях.

Об том как выбрать и где купить качественный кабель, я расскажу в будущих статьях.

Спасибо за внимание. Надеюсь, информация была полезной.

Какой кабель использовать для проводки в квартире и доме: марка, сечение, негорючий

На прилавках магазинов представлен большой ассортимент электротехнической продукции. Не является исключением и силовой кабель для электропроводки. Неподготовленному пользователю трудно понять, какой кабель использовать для проводки в квартире.

Отличия кабелей от проводов

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.

Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.

Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

• пониженной ценой при сопоставлении с медными проводами для электропроводки;
• облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

• пониженная электропроводимость;
• окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
• срок службы не превышает 20-25 лет;
• повышенная ломкость;
• сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

• хорошая проводимость даже после образования пленки на поверхности;
• срок службы — до полувека;
• повышенная механическая прочность;
• монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.

Сечение кабелей

Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.

В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).

Назначение	Сечение, мм²	Предельная мощность, кВт	Рекомендуемый номинал защитного автовыключателя, А
Освещение	3х1,5	4,1	10
Розетки	3х2,5	5,9	16
Для электроплиты или варочной поверхности	3х6	10,1	32

Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.

Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.

Популярные марки для электропроводки

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

• нг-LS — имеющие небольшое газо- и дымовыделение;
• нг-HF — не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность ВВГнг-LS, а ко 2 — ППГнг-HF.

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

• • большой ассортимент;
  • высокая пожаробезопасность;
  • удобный монтаж;
  • качественное исполнение;
  • высокая долговечность;
  • низкая задымленность и самозатухание.

Кабель ВВГ

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение — 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

• ВВГ — с изоляцией и оболочкой из винила;
• аналогичный с индексом «нг» — снабжены изоляцией с функцией самозатухания;
• «нг»-разновидность с продолжением -LS — подобная негорючая изоляция жил с малым выделением оболочкой дыма;
• ВВГнг FR-LS — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным — от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей — 3х1,5.

Подробнее узнать про кабель NYM можно в нашей статье.

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

Провод ПВС

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

• соединительные концы необходимо залужать и паять;
• имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
• не предполагает их наличия в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.

Какие кабели и провода использовать для проводки в квартире

В продаже имеются разнообразные провода, различающиеся по материалу, сечению, маркировке, конструкции и цвету.

При прокладке электросистем необходимо решить первоочередной вопрос – какой кабель использовать для проводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрических коммуникаций.

Согласитесь, выбор подходящего проводника – задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомится с подробной классификацией кабелей и спецификой подключения электрооборудования.

Содержание статьи:

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления и подбора кабельной продукции.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

• Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
• Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
• Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Важнейшие характеристики кабельной продукции

При приобретении изделий, использующихся для прокладки электрокоммуникаций, важно учитывать перечисленные ниже особенности.

Материал и конструкция кабеля

В ассортименте можно встретить элементы проводки с использованием медных и алюминиевых жил. Хотя последние стоят дешевле, изделия из меди более надежны: у них выше показатель проводимости тока и ниже – сопротивления, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Исходя из таких характеристик, действующие документы(ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в квартирах использовать исключительно медные кабели и провода.

Хотя алюминиевые изделия широко применяются в промышленности, их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну либо несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изоляционной оболочкой. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного.

Галерея изображений

Фото из

Устройство электропроводки в новостройке

Подключение электроустановочных изделий

Зачистка токоведущей жилы от изоляции

Сечение одно- и многопроволочных проводов

Варианты однопроволочных проводов

Сложные трассы электропроводки

Методы соединения проводов

Скрутки однопроволочных проводов

В то же время кабели этой конструкции, особенно большого сечения, более жестки и часто ломаются при перегибах. Из-за этих особенностей специалисты отдают предпочтение пластичным многожильным изделиям.

Такие модели хорошо переносят скручивания, изгибы, повороты, благодаря чему они подходят для прокладки любых электросетей.

Для подключения проводов, имеющих многопроволочные жилы, к электроаппаратуре (клеммникам выключателей, розеток) необходима оконцовка или дополнительная опрессовка наконечниками

Однако при острой необходимости для проводки под штукатурку допускается применение одножильного медного изделия, поскольку отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает пропускную способность тока. У кабельного изделия из меди один мм² способен пропустить ток в 8-10 ампер, тогда как у алюминиевого максимальный показатель равен только 8А.

Сечение кабеля не нужно путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь сечения рассчитывается по специальной формуле, одной из переменных которой является диаметр

Чтобы обеспечить безопасную работу электросети, лучше подбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что защищает изоляцию от расплавления. Запас сечения также важен, поскольку скрытая под штукатуркой проводка слабо охлаждается.

В то же время не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2.5 мм²). В этом случае необходимо применять рассчитанную на основе данного показателя защиту проводки, то есть требуются автоматы и УЗО большей мощности.

Для проводки электросетей в квартире обычно используется несколько разновидностей кабелей. Наиболее тонкие применяются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактический показатель часто имеет меньшее значения.

Небольшие расхождения допустимы, поскольку при сертификации обращается внимание на сопротивление, а не на сечение. Существенные же расхождения в цифрах свидетельствуют о браке.

При выборе и нужно руководствоваться ПУЭ 7.1.34, при этом каждую линию проводки требуется рассчитывать отдельно, учитывая предполагаемую нагрузку.

Однако в большинстве случаев допустимо руководствоваться практическим опытом в устройстве электропроводки. На основании многочисленных наблюдений и проведения расчетов в устройстве электропроводки зачастую используются кабели со следующим сечением:

Галерея изображений

Фото из

В устройстве групп освещения в городских квартирах и загородных домах чаще всего применяется кабель сечением 3×1,5мм². Для защиты проводки веток освещения ставят автоматы А10. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп штепсельных розеток, устанавливаемых для питания бытовой техники, электропроводку прокладывают кабелем с сечением 3×2,5мм². Автомат им нужен на 16А. Максимальная мощность после традиционно не выше 5,9 кВт

Питание мощных потребителей: холодильника, электроплиты, электрической духовки устраивают путем прокладки отдельных линий кабелем 3×6мм². Автомат им нужен на 32А, максимальная мощность 10,1 кВт

В квартиру или частный дом электропроводку вводят кабелем с сечением минимум 3×6мм². Однако лучше использовать кабель сечением 3×10мм² с запасом на увеличение мощных приборов

Сооружение системы освещения в квартире

Прокладка линий для штепсельных розеток

Устройство проводки для мощных потребителей

Ввод электрики в квартиру

Толщина жильной изоляции

Любой проводник, применяемый в многожильном либо одножильном кабеле, окружен изоляцией, для которой используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымообразование).

Толщина изоляции регулируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров норматив предусматривает использование изоляционного слоя в 0.6 мм.

Чтобы не ошибиться, лучше покупать кабели известных марок, предлагаемых в авторитетных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка формирует целостный кабель, фиксируя и оберегая находящиеся внутри изолированные проводники.

Как и жильная изоляция, она обычно выполняется из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам, слой защитной оболочки одножильных кабелей равен 1.4 мм, а многожильных – 1.8 мм, на практике толщина подобных изделий может незначительно варьироваться в меньшую сторону.

Все компоненты квартирной проводки, даже если их предполагается использовать для участков с минимальной мощностью, должны быть сделаны из кабелей, имеющих защищенные провода и целостную оболочку.

Двойная изоляция позволяет максимально предохранить электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения током.

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции.

Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга

Вот некоторые обозначения.

Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

• П – провод либо изоляция из полиэтилена;
• В – поливинилхлоридная (ПВХ) изоляция;
• К – контрольный кабель;
• Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

• В – ПВХ-изоляция;
• Р – резиновая оболочка;
• П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

• нг – изоляция кабеля имеет пониженную горючесть;
• Шв — защитный герметичный провод; ПВХ-шланг;
• LS – при плавление провода выделяется мало дыма;
• Бб – защитная оболочка, состоящая из двух стальных лент;
• Э — экранированный кабель;
• Б — бронированный провод;
• з — кабель с заполненными промежутками между проводниками;
• П – плоский провод;
• Г — кабель, имеющий повышенную гибкость;
• ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

• наименование изготовителя;
• год выпуска;
• число жил;
• сечение;
• напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ).

Дополнительная информация по маркировке кабелей и проводов представлена в .

Цвета кабельных жил

Провода могут быть либо равномерно цветными или иметь одномиллиметровую полосу на оболочке вдоль проводки.

Проводники в кабеле имеют различную расцветку. Это значительно облегчает процесс подсоединения элементов, что важно при проведении электромонтажных работ

Расшифровка :

• Красные, коричневые, белые провода, как правило, используются в качестве фазы (на схемах обозначается как L).
• Синие провода обозначают ноль (N).
• Зеленые или зелено-желтые жилы, которые наносятся на план буквами PE, всегда соответствуют заземлению.

Подобная цветовая специфика значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Существует два вида стандартной упаковки для электропроводки. Предназначенные для розничной продажи в строительных и других специализированных магазинах кабели наматываются на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в барабаны.

К любой упаковке кабельной продукции в обязательном порядке прилагается бирка, которая может иметь разный цвет, форму и вариант крепления

Вне зависимости от тары, к изделиям крепится бирка с описанием, которое включает в себя:

• название завода либо фирменный товарный знак;
• марку кабельной продукции;
• дату изготовления;
• ГОСТ или ТУ, согласно которым выпущено кабельное изделие;
• число отрезков с обозначением длины;
• номер барабана;
• вес проводника;
• знак соответствия;
• отметку контролера.

При покупке кабеля целой бухтой размером в 100 м бирка вручается вместе с продукцией. При приобретении электропроводки куском – ярлык предоставляется продавцом для просмотра.

Качество кабеля подтверждается специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность применения данного вида кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду изделия, должен быть указан ГОСТ или ТУ, а также прописан срок действия. Продавцы обязаны предъявить сертификат для ознакомления по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки следует также обращать внимание на внешний вид изделий. Лучше избегать продукцию, имеющую наружные повреждения: выраженные перегибы, сдавленности, помятости.

Подобные неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь обрывы или быть замкнутыми друг на друге. Чтобы не ошибиться с выбором, желательно тщательно осмотреть электропровод в магазине, а уже затем оплатить покупку.

Существующие разновидности изделий

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм². Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно , предназначенный для электрического тока в 32 А (напряжение 7.3 кВт).

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм.

Популярные разновидности электропроводки

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Галерея изображений

Фото из

Провод для выполнения электромонтажа

Электрический шнур для слаботочных линий

Провод для уравнивания потенциалов

Кабель для подключения мощных приборов

Вариант #1 — кабель ВВГ

Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.

Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:

• ВВГ – основной тип, характеристики которого приведены выше.
• ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
• ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
• ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик

Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

Галерея изображений

Фото из

Кабельная продукция с маркировкой ВВГнг-LS

Горящий и выделяющий токсины кабель

Кабель с безгалогенной изоляцией ППГнг-HF

Продукция ВВГнг для укладки в штробы и технических помешщений

Вариант #1 — кабель NYM

Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.

По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.

В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм² и многопроволочный, сечение которого превышает 16 мм².

Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов

Кабели ВВГнг и NYM обладают схожими характеристиками.

К числу их достоинств можно отнести:

1. Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
2. Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
3. Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.

Еще одним плюсом является большой ассортимент подобных моделей, различающихся как по техническим характеристикам, так и по цене.

Тонкости подключения электрообрудования

У владельцев квартир часто возникает необходимость подключения к силовой розетке крупных агрегатов бытовой техники, например, электрической плиты или .

Для этих целей предназначаются гибкие провода, при этом следует учитывать пункт 2.1.48 ПУЭ 7, согласно которому можно брать лишь продукцию, назначение которой обозначено в стандартах и техусловиях.

Например, чтобы подключить варочную панель, следует подобрать провод, в сертификате которого есть упоминание о подобном применении данного изделия.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Выводы и полезное видео по теме

В предлагаемом ролике представлена детальная информация по выбору изделий для организации электропроводки в жилых помещениях:

Несмотря на большое разнообразие выпускаемой продукции, подобрать необходимый материал для прокладки электрических коммуникаций довольно легко. Нужно тщательно читать маркировку, бирки и сертификаты изделий, обращать внимание на технические характеристики и качество кабеля.

Поделитесь с читателями вашим опытом проведения проводки в квартире, расскажите, какой кабель вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Как гарантированно выбрать хороший кабель для проводки?

Наверх

• Рейтинги
• Обзоры
  • Смартфоны и планшеты
  • Компьютеры и ноутбуки
  • Комплектующие
  • Периферия
  • Фото и видео
  • Аксессуары
  • ТВ и аудио
  • Техника для дома
  • Программы и приложения
• Новости
• Советы
  • Покупка
  • Эксплуатация
  • Ремонт
• Подборки
  • Смартфоны и планшеты
  • Компьютеры
  • Аксессуары
  • ТВ и аудио
  • Фото и видео
  • Программы и приложения

Укладываем проводку в доме: как правильно выбрать провод?

Наверх

• Рейтинги
• Обзоры
  • Смартфоны и планшеты
  • Компьютеры и ноутбуки
  • Комплектующие
  • Периферия
  • Фото и видео
  • Аксессуары
  • ТВ и аудио
  • Техника для дома
  • Программы и приложения
• Новости
• Советы
  • Покупка
  • Эксплуатация
  • Ремонт
• Подборки

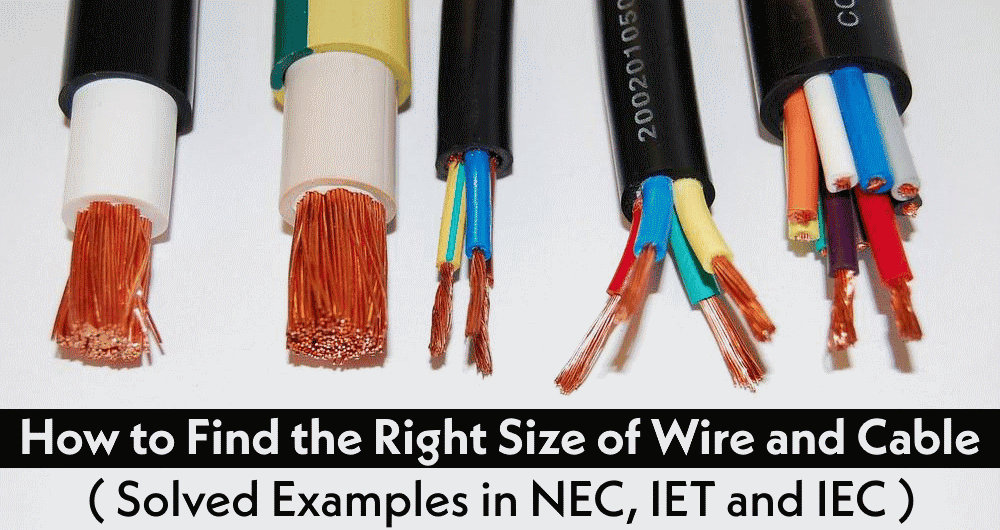

Как найти подходящий размер кабеля и провода?

Как определить правильный размер провода и кабеля для установки электропроводки?

Падение напряжения в кабелях

Мы знаем, что все проводники и кабели (кроме сверхпроводника) имеют определенное сопротивление.

Это сопротивление прямо пропорционально длине и обратно пропорционально диаметру проводника, т.е.

R ∝ L / a … [Закон сопротивления R = ρ (L / a)]

Когда ток течет по проводнику в этом проводнике происходит падение напряжения.Как правило, падением напряжения можно пренебречь для проводов небольшой длины, но в случае проводов меньшего диаметра и большой длины необходимо учитывать значительные падения напряжения для правильной установки проводки и управления нагрузкой в ​​будущем.

В соответствии с правилом IEEE B-23 , в любой точке между клеммой источника питания и установкой, Падение напряжения не должно превышать 2,5% от предоставленного (питающего) напряжения .

Пример:

Если напряжение питания 220 В переменного тока, то значение допустимого падения напряжения должно быть;

• Допустимое падение напряжения = 220 x (2.5/100) = 5,5 В

В схемах электропроводки падение напряжения также происходит от распределительного щита к другой подсхеме и конечным подсхемам, но для подсхем и конечных подсхем значение падения напряжения должно быть половиной этого допустимого падения напряжения (т.е. 2,75 В от 5,5 В, как рассчитано выше)

Обычно падение напряжения в таблицах описано в Ампер на метр (А / м) , например Каким будет падение напряжения в кабеле длиной один метр, по которому проходит ток в один ампер?

Существует два метода определения падения напряжения в кабеле , которые мы обсудим ниже.

В SI (международная система и метрическая система ) падение напряжения описывается как ампер на метр (А / м) .

В FPS (фут-фунтовая система) падение напряжения описано на основе длины, которая составляет 100 футов.

• Обновление : Теперь вы также можете использовать следующие электрические калькуляторы, чтобы найти падение напряжения и размер провода в системе американского калибра .

1. Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
2. Калькулятор размеров проводов и кабелей в AWG
3. Калькулятор падения напряжения в проводах и кабелях

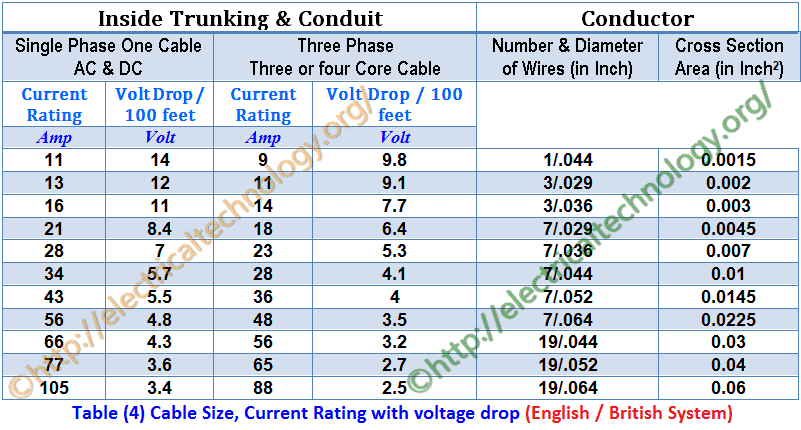

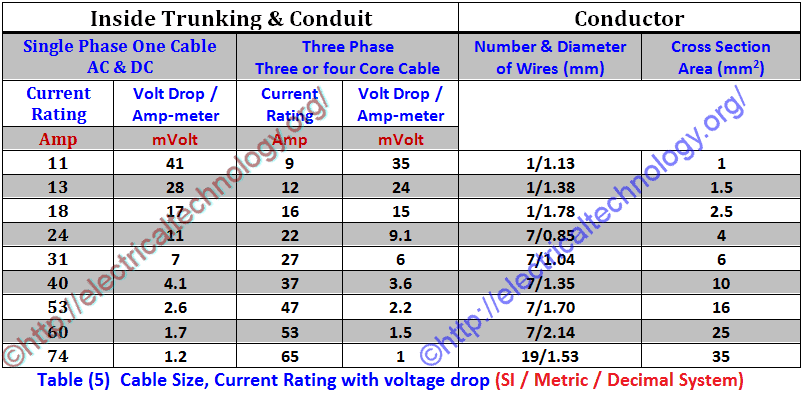

Таблицы и диаграммы для правильного кабеля и провода Размеры

Ниже приведены важные таблицы, которым вы должны следовать, чтобы определить правильный размер кабеля для установки электропроводки.

Щелкните изображение, чтобы увеличить

Щелкните изображение, чтобы увеличить

Щелкните изображение, чтобы увеличить

Щелкните изображение, чтобы увеличить

Щелкните изображение, чтобы увеличить

Как найти падение напряжения в кабеле?

Чтобы определить падение напряжения в кабеле, выполните простые шаги, указанные ниже.

• Прежде всего, найдите максимально допустимое падение напряжения
• Теперь найдите ток нагрузки
• Теперь, в соответствии с током нагрузки, выберите подходящий кабель (номинальный ток которого должен быть ближайшим к расчетному току нагрузки) из таблицы 1
• Из таблицы 1 найдите падение напряжения в метрах или 100 футах (какую систему вы предпочитаете) в соответствии с его номинальным током

(Сохраняйте спокойствие :), мы будем следовать обоим методам и системе для определения падения напряжения (в метрах и 100 футах) ) в нашем решенном примере для всей электропроводки).

• Теперь рассчитайте падение напряжения для фактической длины электрической цепи в соответствии с ее номинальным током с помощью по формуле .

(Фактическая длина цепи x падение напряжения на 1 м) / 100 —-> найти падение напряжения на метр.
(Фактическая длина цепи x падение напряжения на 100 футов) / 100—>, чтобы найти падение напряжения на 100 футов.

• Теперь умножьте это рассчитанное значение падения напряжения на коэффициент нагрузки, где;

Коэффициент нагрузки = ток нагрузки, принимаемый кабелем / номинальный ток кабеля, указанный в таблице.

• Это значение падения напряжения в кабелях, когда через них протекает ток нагрузки.
• Если рассчитанное значение падения напряжения меньше значения, рассчитанного на шаге (1) (Максимально допустимое падение напряжения), то размер выбранного кабеля является правильным
• Если рассчитанное значение падения напряжения больше, чем рассчитанное значение на шаге (1) (Максимально допустимое падение напряжения), затем рассчитайте падение напряжения для следующего кабеля (большего размера) и так далее, пока расчетное значение падения напряжения не станет меньше максимально допустимого падения напряжения, рассчитанного на шаге (1).

Связанные сообщения:

Как определить правильный размер кабеля и провода для данной нагрузки?

Ниже приведены решенные примеры, показывающие, как найти правильный размер кабеля для данной нагрузки.

Для данной нагрузки размер кабеля можно найти с помощью различных таблиц, но мы должны помнить и соблюдать правила, касающиеся падения напряжения.

Определяя сечение кабеля для заданной нагрузки, учитывайте следующие правила.

Для данной нагрузки, за исключением известного значения тока, должен быть 20% дополнительный диапазон тока для дополнительных, будущих или аварийных нужд.

От счетчика электроэнергии до распределительного щита падение напряжения должно составлять 1,25% , а для конечной подсхемы падение напряжения не должно превышать 2,5% напряжения питания.

Учитывайте изменение температуры, при необходимости используйте температурный коэффициент (Таблица 3)

Также учитывайте коэффициент нагрузки при определении размера кабеля

При определении размера кабеля учитывайте систему проводки, т.е. температура будет низкой, но в кабелепроводе температура повышается из-за отсутствия воздуха.

Связанные сообщения:

Решенные примеры правильного размера провода и кабеля

Ниже приведены примеры определения правильного размера кабелей для установки электропроводки, которые помогут легко понять метод «как определить правильный размер кабеля для данной нагрузки ».

Пример 1 ……. (британская / английская система)

Для установки электропроводки в здании, общая нагрузка составляет 4.5 кВт, а общая длина кабеля от счетчика электроэнергии до распределительного щита составляет 35 футов. Напряжение питания составляет 220 В, а температура — 40 ° C (104 ° F). Найдите наиболее подходящий размер кабеля от счетчика электроэнергии до подсхемы, если проводка проложена в кабелепроводах.

Решение: —

• Общая нагрузка = 4,5 кВт = 4,5 x1000 Вт = 4500 Вт
• Дополнительная нагрузка 20% = 4500 x (20/100) = 900 Вт
• Общая нагрузка = 4500 Вт + 900 Вт = 5400 Вт
• Общий ток = I = P / V = ​​5400 Вт / 220 В = 24.5A

Теперь выберите размер кабеля для тока нагрузки 24,5A (из таблицы 1), который составляет 7 / 0,036 (28 ампер), это означает, что мы можем использовать кабель 7 / 0,036 в соответствии с таблицей 1.

Теперь проверьте выбранный кабель (7 / 0,036) с температурным коэффициентом в таблице 3, поэтому температурный коэффициент составляет 0,94 (в таблице 3) при 40 ° C (104 ° F), а допустимая нагрузка по току (7 / 0,036) составляет 28A, следовательно, допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет;

Номинальный ток для 40 ° C (104 ° F) = 28 x 0.94 = 26,32 ампер.

Поскольку расчетное значение ( 26,32 А, ) при 40 ° C ( 104 ° F ) меньше, чем допустимая нагрузка по току кабеля (7 / 0,036), которая составляет 28A , поэтому данный размер кабеля ( 7 / 0,036 ) также подходит по температуре.

Теперь найдите падение напряжения на 100 футов для этого (7 / 0,036) кабеля из Таблица 4 , которое составляет 7V , Но в нашем случае длина кабеля составляет 35 футов.Следовательно, падение напряжения для кабеля длиной 35 футов будет:

Фактическое падение напряжения для 35 футов = (7 x 35/100) x (24,5 / 28) = 2,1 В

И допустимое падение напряжения = (2,5 x 220) / 100 = 5,5 В

Здесь Фактическое падение напряжения (2,1 В) меньше максимально допустимого падения напряжения 5,5 В. Следовательно, подходящий и наиболее подходящий размер кабеля (7 / 0,036) для данной нагрузки при установке электропроводки.

Пример 2 ……. (СИ / метрическая / десятичная система)

Кабель какого типа и размера подходит для данной ситуации

Нагрузка = 5.8 кВт

В = 230 В AV

Длина цепи = 35 метров

Температура = 35 ° C (95 ° F)

Решение: —

Нагрузка = 5,8 кВт = 5800 Вт

Напряжение = 230 В

Ток = I = P / V = ​​5800/230 = 25,2 A

20% дополнительный ток нагрузки = (20/100) x 5,2 A = 5A

Общий ток нагрузки = 25,2 А + 5 А = 30,2 А

Теперь выберите размер кабеля для тока нагрузки 30.2A (из таблицы 1), что составляет 7 / 1,04 (31 ампер), это означает, что мы можем использовать кабель 7 / 0,036 в соответствии с таблицей .

Теперь проверьте выбранный кабель (7 / 1,04) с температурным коэффициентом в таблице 3, так что температурный коэффициент составляет 0,97 (в таблице 3) при 35 ° C (95 ° F), а допустимая нагрузка по току (7 / 1,04) составляет 31A, следовательно, допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет;

Номинальный ток для 35 ° C (95 ° F) = 31 x 0,97 = 30 А.

Поскольку расчетное значение (30 А) при 35 ° C (95 ° F) меньше, чем допустимая нагрузка по току (7/1.04) на 31 А, поэтому кабель этого размера (7 / 1,04) также подходит для измерения температуры.

Теперь найдите падение напряжения на амперметр для этого кабеля (7 / 1,04) из (Таблица 5), которое составляет 7 мВ. Но в нашем случае длина кабеля составляет 35 метров. Следовательно, падение напряжения для 35-метрового кабеля будет:

Фактическое падение напряжения для 35-метрового прибора =

= мВ x I x L

(7/1000) x 30 × 35 = 7,6 В

И Допустимое падение напряжения = (2.5 x 230) / 100 = 5,75 В

Здесь фактическое падение напряжения (7,35 В) больше, чем максимально допустимое падение напряжения 5,75 В. Следовательно, этот размер кабеля не подходит для данной нагрузки. Итак, мы выберем следующий размер выбранного кабеля (7 / 1.04), который равен 7 / 1.35, и снова найдем падение напряжения. Согласно таблице (5) номинальный ток 7 / 1,35 составляет 40 ампер, а падение напряжения на амперметр составляет 4,1 мВ (см. Таблицу (5)). Следовательно, фактическое падение напряжения для 35-метрового кабеля будет;

Фактическое падение напряжения для 35 метров =

= мВ x I x L

(4.1/1000) x 40 × 35 = 7,35 В = 5,74 В

Это падение меньше, чем максимально допустимое падение напряжения. Итак, это наиболее подходящий и подходящий кабель или провод сечением .

Пример 3

В здании подключены следующие нагрузки: —

Подконтур 1

• 2 лампы по 1000 Вт и
• 4 вентилятора по 80 Вт
• 2 телевизора по 120 Вт

Подсхема 2

• 6 ламп по 80 Вт и
• 5 розеток каждая по 100 Вт
• 4 лампы каждая по 800 Вт

Если напряжение питания 230 В переменного тока, тогда рассчитает ток цепи и Размер кабеля для каждой подсхемы ?

Решение: —

Общая нагрузка подсхемы 1

= (2 x 1000) + (4 x 80) + (2 × 120)

= 2000 Вт + 320 Вт + 240 Вт = 2560 Вт

Ток для подсхемы 1 = I = P / V = ​​2560/230 = 11.1A

Общая нагрузка подсхемы 2

= (6 x 80) + (5 x 100) + (4 x 800)

= 480 Вт + 500 Вт + 3200 Вт = 4180 Вт

Ток для вспомогательной -Контур 2 = I = P / V = ​​4180/230 = 18,1 A

Следовательно, Кабель, предлагаемый для подсхемы 1 = 3 / .029 ”( 13 Amp ) или 1 / 1,38 мм ( 13 А )

Кабель, предлагаемый для вспомогательной цепи 2 = 7 /.029 дюйма ( 21 А, ) или 7 / 0,85 мм (24 А)

Общий ток, потребляемый обеими вспомогательными цепями = 11,1 А + 18,1 А = 29,27 А

Итак, кабель рекомендуется для основного -Схема = 7 / 0,044 дюйма (34 А) или 7 / 1,04 мм (31 А )

Пример 4

A 10H.P (7,46 кВт) трехфазный асинхронный двигатель с короткозамкнутым ротором непрерывный номинальный ток при пуске со звезды на треугольник подключается к источнику питания 400 В тремя одножильными кабелями из ПВХ, проложенными в кабелепроводе от 250 футов (76.2 м) от платы распределительных предохранителей. Его ток полной нагрузки составляет 19 А. Средняя летняя температура в электропроводке составляет 35 ° C (95 ° F). Рассчитать сечение кабеля двигателя?

Решение: —

• Нагрузка двигателя = 10H.P = 10 x 746 = 7460 Вт * (1H.P = 746 Вт)
• Напряжение питания = 400 В (3 фазы)
• Длина кабеля = 250 футов (76,2 м)
• Ток при полной нагрузке двигателя = 19A
• Температурный коэффициент для 35 ° C (95 ° F) = 0.97 (Из Таблицы 3)

Теперь выберите размер кабеля для тока двигателя при полной нагрузке 19 А (из Таблицы 4), что составляет 7 / 0,36 дюйма (23 А) * (Помните, что это 3-фазная система, т.е. -жильный кабель), а падение напряжения составляет 5,3 В на 100 футов. Это означает, что мы можем использовать кабель 7 / 0,036 согласно таблице (4).

Теперь проверьте выбранный (7 / 0,036) кабель с температурным коэффициентом в таблице (3), так что температурный коэффициент равен 0,97 (в таблице 3) при 35 ° C (95 ° F) и допустимой нагрузке по току (7 / 0,036 ”) Составляет 23 А, следовательно, допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет:

Номинальный ток для 40 ° C (104 ° F) = 23 x 0.97 = 22,31 ампер.

Поскольку расчетное значение (22,31 А) при 35 ° C (95 ° F) меньше, чем допустимая токовая нагрузка (7 / 0,036) кабеля, которая составляет 23 А, поэтому данный размер кабеля (7 / 0,036) также подходит по температуре.

Коэффициент нагрузки = 19/23 = 0,826

Теперь найдите падение напряжения на 100 футов для этого (7 / 0,036) кабеля из таблицы (4), которое составляет 5,3 В, но в нашем случае длина кабеля составляет 250 ноги. Следовательно, падение напряжения для кабеля длиной 250 футов будет:

Фактическое падение напряжения для 250 футов = (5.3 x 250/100) x 0,826 = 10,94 В

И максимум Допустимое падение напряжения = (2,5 / 100) x 400 В = 10 В

Здесь фактическое падение напряжения (10,94 В) больше, чем у максимально допустимое падение напряжения 10В. Следовательно, этот размер кабеля не подходит для данной нагрузки. Итак, мы выберем следующий размер выбранного кабеля (7 / 0,036), который равен 7 / 0,044, и снова найдем падение напряжения. Согласно таблице (4) номинальный ток 7 / 0,044 составляет 28 ампер, а падение напряжения на 100 футов составляет 4.1В (см. Таблицу 4). Следовательно, фактическое падение напряжения для кабеля длиной 250 футов будет:

Фактическое падение напряжения для 250 футов =

= Падение напряжения на 100 футов x длина кабеля x коэффициент нагрузки

(4,1 / 100) x 250 x 0,826 = 8,46 В

И максимально допустимое падение напряжения = (2,5 / 100) x 400 В = 10 В

Фактическое падение напряжения меньше, чем максимально допустимое падение напряжения. Таким образом, это наиболее подходящий и подходящий размер кабеля для установки электропроводки в данной ситуации.

Похожие сообщения:

.

Пример расчета падения напряжения и сечения электрического кабеля

Входная информация

Электрические характеристики:

Электрическая нагрузка 80 кВт , расстояние между источником и нагрузкой 200 метров , напряжение системы 415В, трехфазное , коэффициент мощности 0,8 , допустимое падение напряжения 5% , коэффициент потребления 1 .

Деталь прокладки кабеля:

Кабель направлен заглубленным в траншею на глубине 1 метр .Температура грунта составляет приблизительно 35 градусов. Количество кабеля в траншее — 1 . Количество пробега кабеля 1 пролет .

Пример расчета падения напряжения и размера электрического кабеля (фото: 12voltplanet.co.uk)

Детали почвы:

Термическое сопротивление грунта неизвестно . Тип почвы влажная почва .

Хорошо, перейдем к расчетам…

• Потребляемая нагрузка = Общая нагрузка · Коэффициент спроса:
  Потребляемая нагрузка в кВт = 80 · 1 = 80 кВт
• Потребляемая нагрузка в кВА = кВт / шт.F .:
  Потребляемая нагрузка в кВА = 80 / 0,8 = 100 кВА
• Ток полной нагрузки = (КВА · 1000) / (1,732 · Напряжение):
  Ток полной нагрузки = (100 · 1000) / (1,732 · 415) = 139 Ампер.

Расчет поправочного коэффициента кабеля на основе следующих данных:

Коэффициент температурной коррекции (K1), когда кабель находится в воздухе

Коэффициент коррекции температуры в воздухе: K1
Температура окружающей среды	Изоляция
	ПВХ	XLPE / EPR
10	1.22	1,15
15	1,17	1,12
20	1,12	1,08
25	1,06	1,04
35	0,94	0,96
40	0,87	0,91
45	0,79	0,87
50	0,71	0.82
55	0,61	0,76
60	0,5	0,71
65	0	0,65
70	0	0,58
75	0	0,5
80	0	0,41

Поправочный коэффициент температуры земли (K2)

Поправочный коэффициент температуры земли: K2
Температура земли	Изоляция
	ПВХ	XLPE / EPR
10	1.1	1,07
15	1,05	1,04
20	0,95	0,96
25	0,89	0,93
35	0,77	0,89
40	0,71	0,85
45	0,63	0,8
50	0,55	0.76
55	0,45	0,71
60	0	0,65
65	0	0,6
70	0	0,53
75	0	0,46
80	0	0,38

Поправочный коэффициент термического сопротивления (K4) для грунта (когда известно термическое сопротивление грунта)

Термическое сопротивление почвы: 2.5 КМ / Вт
Удельное сопротивление	К3
1	1,18
1,5	1,1
2	1,05
2,5	1
3	0,96

Поправочный коэффициент почвы (K4) для почвы (когда термическое сопротивление почвы неизвестно)

Природа почвы	К3
Очень влажная почва	1.21
Влажная почва	1,13
Влажная почва	1,05
Сухая почва	1
Очень сухая почва	0,86

Поправочный коэффициент глубины кабеля (K5)

Глубина укладки (метры)	Коэффициент рейтинга
0,5	1,1
0,7	1.05
0,9	1.01
1	1
1,2	0,98
1,5	0,96

Коэффициент поправки на расстояние кабеля (K6)

Номер цепи	Нет	Диаметр кабеля	0,125 м	0,25 м	0,5 м
1	1	1	1	1	1
2	0.75	0,8	0,85	0,9	0,9
3	0,65	0,7	0,75	0,8	0,85
4	0,6	0,6	0,7	0,75	0,8
5	0,55	0,55	0,65	0,7	0,8
6	0,5	0.55	0,6	0,7	0,8

Коэффициент группирования кабелей (коэффициент количества лотков) (K7)

Номер кабеля / лотка	1	2	3	4	6	8
1	1	1	1	1	1	1
2	0,84	0,8	0.78	0,77	0,76	0,75
3	0,8	0,76	0,74	0,73	0,72	0,71
4	0,78	0,74	0,72	0,71	0,7	0,69
5	0,77	0,73	0,7	0,69	0,68	0,67
6	0.75	0,71	0,7	0,68	0,68	0,66
7	0,74	0,69	0,675	0,66	0,66	0,64
8	0,73	0,69	0,68	0,67	0,66	0,64

Согласно приведенным выше поправочным коэффициентам детали:

— Поправочный коэффициент температуры грунта (K2) = 0.89
— Поправочный коэффициент на грунт (K4) = 1.05
— Поправочный коэффициент на глубину кабеля (K5) = 1.0
— Поправочный коэффициент на расстояние кабеля (K6) = 1.0

Общий коэффициент снижения мощности = k1 · k2 · k3 · K4 · K5 · K6 · K7

— Общий коэффициент снижения = 0,93

Выбор кабеля

Для выбора подходящего кабеля должны быть выполнены следующие условия:

1. Ток снижения мощности кабеля должен быть на выше, чем ток полной нагрузки нагрузки .
2. Падение напряжения на кабеле должно быть на меньше заданного падения напряжения .
3. Количество кабельных трасс ≥ (ток полной нагрузки / ток снижения номинальных характеристик кабеля).
4. Допустимая мощность короткого замыкания кабеля должна быть на выше, чем мощность короткого замыкания системы в этой точке на .

Выбор кабеля — Корпус №1

Давайте выберем 3,5-жильный кабель 70 кв. Мм для одиночной прокладки.

• Текущая емкость 70 кв.Длина кабеля мм: 170 А ,
  Сопротивление = 0,57 Ом / км и
  Реактивное сопротивление = 0,077 МОНО / км
• Общий ток снижения номинальных значений кабеля 70 кв. Мм = 170 · 0,93 = 159 А .
• Падение напряжения на кабеле =
  (1,732 · Ток · (RcosǾ + jsinǾ) · Длина кабеля · 100) / (Напряжение сети · Число пробега · 1000) =
  (1,732 · 139 · (0,57 · 0,8 + 0,077 ·) 0,6) · 200 · 100) / (415 · 1 · 1000) = 5,8%

Падение напряжения на кабеле = 5.8%

Здесь падение напряжения для 70 кв. Мм кабеля (5,8%) выше, чем определенное падение напряжения (5%), поэтому либо выберите больший размер кабеля, либо увеличьте количество проложенных кабелей.

Если мы выберем 2 участка, то падение напряжения составит 2,8%, что находится в пределах лимита (5%), но использовать 2 участка кабеля 70 кв. Мм неэкономично, поэтому необходимо использовать кабель следующего большего размера. ,

Выбор кабеля — Корпус №2

Давайте выберем 3.5-жильный кабель 95 кв. Мм для одиночной прокладки, мощность короткого замыкания = 8,2 кА.

• Максимальный ток кабеля площадью 95 кв. Мм составляет 200 А ,
  Сопротивление = 0,41 Ом / км и
  Реактивное сопротивление = 0,074 МОНО / км
• Общий ток снижения номинальных значений 70 кв. Мм. Кабель = 200 · 0,93 = 187 А .
• Падение напряжения кабеля =
  (1,732 · 139 · (0,41 · 0,8 + 0,074 · 0,6) · 200 · 100) / (415 · 1 · 1000) = 2,2%

Решить 95 кв.мм, необходимо проверить условия выбора кабеля.

1. Снижение номинальных характеристик кабеля Amp (187 A) выше, чем ток полной нагрузки нагрузки (139 A) = O.K
2. Падение напряжения на кабеле (2,2%) меньше заданного падения напряжения (5%) = Нормально
3. Количество кабельных трасс (1) ≥ (139A / 187A = 0,78) = O.K
4. Мощность короткого замыкания кабеля (8,2KA) выше, чем мощность короткого замыкания системы в этой точке (6.0KA) = ОК

Кабель 95 кв. Мм удовлетворяет всем трем условиям, , поэтому рекомендуется использовать 3,5-жильный кабель 95 кв. Мм .

,

Сколько вы знаете о камерах / системах безопасности Cat 5 / Cat 6 IP / CCTV

Что такое камера безопасности категории 5 или 6? Могу ли я использовать кабель Cat 5 для камер видеонаблюдения? Как подключить камеры видеонаблюдения кабелем Cat 5? Как подключить IP-камеры PoE? Как использовать кабели Cat 5/6?

В этой статье мы пролим свет на эти вопросы и поможем вам с умом выбрать камеры / системы безопасности Cat 5 / Cat 6.

Что такое кабель Cat 5 / Cat 6

Кабель категории 5 , также известный как Cat 5 , представляет собой тип сетевого кабеля Ethernet, используемого для передачи видеосигнала и подачи питания на сетевые IP-камеры. Cat 5 , Cat 5e и Cat 6 — это разные стандарты кабелей Ethernet, поддерживающие разную скорость интернета, полосу пропускания и расстояние передачи.

Несмотря на различия, все кабели Ethernet категории 5 и 6 подключаются к одному и тому же сетевому порту.

Что такое камеры / системы безопасности Cat 5 / Cat 6

Камеры безопасности

Cat 5 или Cat 6 широко известны как IP-камеры PoE (камеры с питанием по Ethernet) или камеры безопасности Ethernet, которым требуется только один сетевой кабель Ethernet (кабель Cat 5 или Cat 6) для передачи данных и питания на камеры / системы.

Камеры

Cat 5 / Cat 6 PoE сначала подключаются к коммутатору PoE / инжектору PoE или сетевому видеорегистратору (NVR) с портами PoE и сетевым маршрутизатором, а затем включается камера видеонаблюдения.

Чтобы лучше понять, схема подключения IP-камеры видеонаблюдения Ethernet показана ниже.

Камеры / системы

PoE — это камеры / системы plug-and-play типа с минимальными проблемами подключения, поскольку они могут передавать данные и питание с помощью ОДНОГО единственного кабеля Ethernet, что исключает запутывание шнуров и упрощает прокладку проводов по дому.

Как выбрать кабели Ethernet категории 5/6 для IP-камер

Люди, которые плохо знакомы с камерами безопасности Cat 5 / Cat 6, всегда сталкиваются с такими проблемами, как , как выбрать кабель Ethernet для камеры безопасности PoE? Как далеко может проложить кабель категории 5 или 6? Что следует использовать для IP-камер видеонаблюдения — кабель Cat 6 или Cat 5e? Есть ли хорошая рекомендация для хорошего кабеля Cat 5 или Cat 6?

В основном, многие камеры безопасности PoE поставляются с некоторыми кабелями Ethernet (Cat 5 или Cat 6).Например, Reolink RLC-410, одна из самых популярных камер безопасности PoE, поставляется с кабелем Cat 5 длиной один метр. Кроме того, пользователи могут приобрести дополнительный кабель Ethernet для камер видеонаблюдения Reolink PoE, например длиной 18 метров или 30 метров длиной Cat 5, прямо на веб-сайте Reolink.

Если вы надеетесь получить для установки более длинный кабель, всегда рекомендуется сначала проконсультироваться с производителями.

Многие пользователи камер PoE согласны с тем, что кабеля Ethernet Cat 5 достаточно для питания большинства IP-камер видеонаблюдения .Конечно, кабель Ethernet Cat 6 является гораздо более перспективным и будет более совершенным, чем Cat 5 или Cat 5e с точки зрения стабильности и скорости.

Тогда возникает еще один вопрос. Что лучше: неэкранированная витая пара (UTP) или витая пара для камер видеонаблюдения или IP-камер? Хорошо. Кабель UTP чаще используется в камерах безопасности PoE благодаря его более низкой стоимости и гибкости.

Как подключить камеры видеонаблюдения Cat 5 / Cat 6

Когда дело доходит до прокладки кабелей и проводов для камер видеонаблюдения, необходимо учитывать некоторые важные детали.Если вы думаете о том, чтобы использовать Cat 5 / Cat 6 длиной более 300 футов, рекомендуется проверить их спецификации на расстояние передачи , а также расстояние кабеля IP-камеры , которое всегда указано на этикетке продукта.

Чем длиннее кабель, тем больше будет помех для сигнала. Чтобы уменьшить потерю видеосигнала, вы можете использовать сетевой коммутатор / коммутатор PoE в качестве повторителя сигнала в середине линии, узнайте больше об этом замечательном сообществе.Или вы можете проделать долгую работу с оптоволоконным кабелем.

Кроме того, если вы прокладываете кабели Cat 5 / Cat 6 вне дома, имейте в виду, что вам необходимо закопать / защитить их надлежащим образом, используя кабелепровод из ПВХ или металлический кабелепровод в соответствии с вашими фактическими потребностями.

Вот один пример установки камеры наблюдения Reolink Cat 5 / Cat 6 Ethernet Reolink RLC-422.

Камеры видеонаблюдения Cat 5/6 / Обзоры и рекомендации системы

Мы перечисляем некоторые системы камер безопасности PoE Cat 5 с лучшими оценками, камеры / системы безопасности Cat 6.

Reolink RLC-410 — Лучшая камера безопасности IP PoE Cat 5

4-мегапиксельная IP-камера

RLC-410 — это универсальная камера для видеонаблюдения на открытом воздухе и в помещении с PoE. Он питается от одного кабеля Ethernet Cat5 / 6 и может быть установлен на открытом воздухе / в помещении.

Reolink RLC-410 — одна из самых популярных камер видеонаблюдения Cat 5 / Cat 6 для дома и бизнеса благодаря качеству 1440p Super HD и доступной цене.

Reolink RLC-423 — IP-камера безопасности PTZ Cat 5/6

Работает от одного кабеля Ethernet (Cat 5 и Cat 6) для питания и видеосигнала, Reolink RLC-423 представляет собой камеру видеонаблюдения, работающую по принципу plug-and-play, которая работает просто путем подключения к переключателю / инжектору PoE.

PTZ-камеры Reolink RLC-423, способные вращаться на 360 ° по горизонтали и наклоняться по вертикали на 90 °, могут контролировать большие площади, не оставляя мертвых зон. (См. Практический обзор RLC-423)

RLK8-410B4 — Система камер безопасности Cat 5 / Cat 6

Это полная система (комплект) IP-камер PoE и один из самых популярных комплектов камер безопасности Cat5 / 6 с катушкой кабелей Cat 5 длиной 18 метров. Все четыре камеры HD PoE могут питаться от одного сетевого кабеля Cat5 / 6 Ethernet.

Reolink RLK8-410B4 — это система домашней безопасности «сделай сам» и система домашней безопасности «plug-and-play», а также лучшая по цене система IP 4-камер по цене 549,99 долларов. (См. Обзоры Amazon).

Горячий Reolink RLK8-410B4

8-канальная система безопасности PoE

4 камеры видеонаблюдения 5MP / 4MP; 2 ТБ HDD 8-канальный сетевой видеорегистратор для круглосуточной надежной записи; Подключи и работай; 2 Сетевые решения.

Другие альтернативы: Беспроводные камеры наблюдения

Если вы не хотите прокладывать кабели (сетевой кабель Cat 5 / Cat 6 или кабель питания) вокруг дома для запуска и работы камеры видеонаблюдения, просто выберите беспроводных камер видеонаблюдения с батарейным питанием. , одна из самых популярных беспроводных камер видеонаблюдения, доступных на рынке.

Вот один подробный практический обзор.

Как подключить камеры видеонаблюдения через кабели категории 5

В отличие от IP-камеры безопасности по Cat 5 / Cat 6, аналоговые камеры / системы видеонаблюдения питаются от отдельных кабелей (коаксиальный кабель BNC и кабель питания постоянного тока) для передачи электроэнергии и видеосигнала, что увеличивает проблемы с прокладкой различных кабелей вокруг дом.

Благодаря развитию технологии PoE Ethernet, более традиционные аналоговые камеры видеонаблюдения могут получать питание от кабелей Ethernet Cat5 / Cat 6, что позволяет прокладывать кабели даже на больших расстояниях и сокращает проблемы с проводкой.

Преимущества подключения камер видеонаблюдения через Cat 5/6 Ethernet

• Один кабель Ethernet для минимизации проблем с проводкой
• Увеличить расстояние передачи видео
• Увеличить расстояние передачи видео
• Простота интеграции с существующей инфраструктурой Ethernet Cat5
• Гарантия будущего

Для подключения кабеля Ethernet категории 5 к камерам видеонаблюдения необходимы балунов для видеонаблюдения , электрическое устройство, преобразующее балансный / несимметричный сигнал, для передачи видеосигнала CCTV по кабелю Cat 5, также известному как неэкранированная витая пара (UTP), для Например, этот пассивный видео балун с разъемом питания и передатчиком данных RJ45 Cat 5.

Есть несколько видеороликов, в которых подробно рассказывается, как подключать и устанавливать камеры видеонаблюдения через кабели Ethernet Cat 5/6. Например, в одном видео объясняется, как подключить кабель Cat 5 к камере видеонаблюдения с помощью балуна. В другом видео показано использование кабеля Cat 5 и балунов для подключения камеры видеонаблюдения к видеорегистратору.

,Лучшие предложения

и пошаговое руководство по установке (с видео) — Reolink Blog

Хорошие новости для вас. Вы можете приобрести гибкие камеры видеонаблюдения без блока питания или даже без доступа в Интернет.

Перейдите к Частям 1 и 2, чтобы выбрать лучшие камеры видеонаблюдения для вашего дома или бизнеса без электричества.

Если вы любитель DIY и хотите проложить кабели питания для камер видеонаблюдения, чтобы контролировать вашу собственность без розеток, вы можете следовать пошаговому руководству в Части 3.

И мы составляем специальный список вопросов и ответов, цель которого — предоставить подробные ответы на самые горячие вопросы, которые могут возникнуть при использовании IP-камер безопасности без питания.

( Вы можете добавить больше вопросов и ответов в комментарии ниже! )

Быстрая навигация :
# 1. Контрольный список из 6 пунктов для выбора камер видеонаблюдения без питания
# 2. Камеры видеонаблюдения без розеток и проводов
№3. Прокладка кабелей для камер без питания: пошаговое руководство
№4.Камеры видеонаблюдения без источника питания: самые популярные вопросы

№1. Как выбрать камеры видеонаблюдения для зон без электроснабжения: 6 главных убийственных точек

Вы можете найти множество камер видеонаблюдения, заявляющих, что они могут помочь вам контролировать ваш сельский дом, ферму, сарай, поле, гараж и другие районы без электричества.

Но подождите. Не каждая камера действительно может предложить вам эффективное видеонаблюдение и запись.

Вы можете воспользоваться приведенным ниже контрольным списком из 6 пунктов, чтобы получить лучшие домашние камеры видеонаблюдения без источника питания, которые могут защитить вашу собственность от вандализма и контролировать зоны без электричества.

1. Питание от батареи
2. Обнаружение движения
3. Высокое разрешение
4. Ночное видение
5. Удаленный доступ
6. Водонепроницаемость

Готово. Устанавливать. Сохранить!

Большой выбор, большая ЭКОНОМИЯ. Получите в свои руки камеры и системы безопасности Reolink, пока не упали самые выгодные цены!

1. Камеры видеонаблюдения с батарейным питанием — единственный вариант для вашей собственности без электричества

Когда вы ищете камеры видеонаблюдения для наблюдения за вашей недвижимостью без электричества, камеры видеонаблюдения с батарейным питанием определенно являются единственным решением проблемы «отсутствия электричества».

Камеры видеонаблюдения с батарейным питанием питаются либо от батарей, либо от солнечных батарей.

Возьмем Reolink Argus 2 в качестве типичного примера.

Для питания этой камеры используется аккумуляторная батарея, поэтому вам не нужно покупать сменные батареи каждый день. Просто подключите камеру к розетке, пока она не разрядится.

И вы также можете подключить эту камеру к солнечной панели, чтобы получить постоянное питание. Таким образом, вам не нужно беспокоиться о том, что камера не может фиксировать важные события из-за отключения электроэнергии.

Reolink Аргус 2

Камера Starlight со 100% беспроводным подключением

аккумуляторная батарея и солнечная энергия; Наружная / внутренняя защита; 1080 Full HD; Звездное ночное видение; 2-полосное аудио; Просмотр в реальном времени в любое время в любом месте.

Bump : Когда вы используете камеры видеонаблюдения с батарейным питанием для вашей собственности без блока питания, время автономной работы будет одной из самых серьезных проблем.

Вы можете проверить этот пост, чтобы получить полезные советы, как максимально увеличить время автономной работы ваших беспроводных камер видеонаблюдения с батарейным питанием.

2. Запись при обнаружении движения — основная функция камер видеонаблюдения без шнуров питания

Уведомление об обнаружении движения и запись в ваших камерах видеонаблюдения без розеток играют важную роль в двух аспектах:

1 . Предупреждать вас об опасности с помощью push-уведомлений приложений, уведомлений по электронной почте и т. Д.

2 . Предоставьте вам видеоклипы для последующего воспроизведения, чтобы увидеть, кто и что вызвало предупреждения.

В случае взлома вы можете сохранить изображения или видеоклипы в качестве улик.

Вы можете посмотреть видео ниже, чтобы увидеть, как работает камера видеонаблюдения с батарейным питанием.

Не забудьте купить камеру видеонаблюдения с точным оповещением. (Бьюсь об заклад, вы не хотите, чтобы вас разбудил летающий жук).

Недавно я прочитал обзор Салли Винер Гротта, профессионального технического редактора Tom’s Guide. Она рассмотрела Reolink Argus 2.

Салли высоко оценила точные предупреждения об обнаружении движения этой камеры, заявив, что:

”Мы почти не получали ложных срабатываний от Argus 2 при средней чувствительности.”

Полный обзор вы можете прочитать здесь >>

3. Высокое разрешение — незаменим для камер видеонаблюдения без источника питания

Если вам нужно увидеть, кто крадет вещи из вашей собственности, например, вашего двора, сада и т. Д., Безусловно, необходимо приобрести камеру безопасности с батарейным питанием и высоким разрешением.

На рынке представлены 3 популярные камеры видеонаблюдения высокой четкости без источника питания: камеры видеонаблюдения 720p, 1080p и 1440p. (Здесь вы можете увидеть различия камер видеонаблюдения с разрешением 720p, 1080p и 1440p.)

Обычно, чем выше разрешение, тем четче изображения и видео. Чтобы распознать лицо и номерной знак человека, вам лучше взять камеру безопасности с батарейным питанием и высоким разрешением 1080p.

4. Камеры видеонаблюдения с ночным видением — помогут защитить вашу собственность без электричества ночью

Если вы ищете беспроводную камеру безопасности без шнура питания, обратите внимание на ночное видение.

Беспроводные камеры видеонаблюдения с ночным видением помогут вам обнаружить грабителей и защитить ваш дом и бизнес в ночное время.

Статистика показывает, что около 27,7% краж со взломом совершаются ночью, и велика вероятность, что эти грабители в конечном итоге станут более опасными.

Камера видеонаблюдения с питанием от аккумулятора и функцией ночного видения позволяет проверять все внутри и снаружи дома и решать, как действовать в случае чего-то необычного.

В камерах видеонаблюдения без источника питания используются 2 основных типа технологий ночного видения: инфракрасное и ночное видение при свете звезд.

Инфракрасные камеры видеонаблюдения : Этот тип камер видеонаблюдения имеет встроенные инфракрасные (ИК) светодиоды вокруг объектива, которые позволяют им делать четкие изображения даже в полной темноте (0 люкс), заменяя инфракрасный свет на видимый свет.

Вы можете посмотреть видео ниже, чтобы увидеть четкость инфракрасной камеры наблюдения Reolink RLC-410 (предоставлена ​​клиентом).

Камеры видеонаблюдения Starlight : Камеры видеонаблюдения этого типа обладают наиболее полной способностью делать темноту видимой.

Камеры видеонаблюдения

Starlight могут максимально использовать естественный свет для получения кристальных изображений с помощью специализированных датчиков. Ночное видение может быть черно-белым или цветным, в зависимости от датчиков камер и условий освещения.

Камеры видеонаблюдения

Starlight могут обеспечить более четкое изображение ночного видения по сравнению с инфракрасными камерами при тех же условиях освещения.

Вы можете посмотреть видео цветного ночного видения, снятое звездной камерой Reolink Argus 2 (предоставлено заказчиком).

5. Камеры видеонаблюдения с питанием от батареи и удаленным доступом — позволяют просматривать участки без питания в любое время

Камеры видеонаблюдения

с дистанционным питанием от батарей могут помочь вам увидеть ваши передние ворота, навес для велосипедов и другие места, где нет электричества, через ваши смартфоны.

Если вам нужно посмотреть, что происходит внутри и за пределами вашей собственности, вы можете просто включить свой iPhone или Android-смартфон, чтобы увидеть это.

Даже когда вы находитесь в офисе или в отпуске, вы все равно можете просматривать свою семью и дом, когда захотите.

Например, если вам нужна камера видеонаблюдения у входных ворот для наблюдения за крыльцом или дверью без источника питания и Wi-Fi, вы можете купить IP-камеру 4G.

Сотовые камеры видеонаблюдения с питанием от батарей работают в сети 4G / 3G, как и ваши смартфоны.
Другими словами, вы можете получить удаленный доступ, даже если Интернет и питание недоступны.

6. Камеры видеонаблюдения с водонепроницаемой конструкцией — помогут защитить вашу собственность без электричества извне.

Если вам нужны беспроводные камеры видеонаблюдения на открытом воздухе для наблюдения за вашим домом или офисом вне помещения без питания, приобретите камеру с рейтингом защиты от атмосферных воздействий.

Давайте посмотрим на камеры видеонаблюдения с рейтингом защиты от атмосферных воздействий IP65.

Вы можете разместить камеры видеонаблюдения этого типа у ворот, крыльца, участка, кемпинга, парковок, местности, уединенного природного места, озера для рыбалки, фургона с едой и других вне электросетевых зон без источника питания.

Вы можете посмотреть видео ниже, чтобы увидеть, как камера наблюдения Reolink Argus 2 с батарейным питанием IP65 выдерживает снег (предоставлено клиентом).

Вы можете проверить следующие 2 камеры видеонаблюдения, которым не требуется электричество или провода для вашей собственности без шнуров питания.

№2. Камеры видеонаблюдения для вашей собственности без источника питания

В отличие от других камер видеонаблюдения, которые заставляют вас привязать камеры видеонаблюдения к сторонним устройствам, таким как базовая станция, указанные ниже камеры видеонаблюдения без электричества могут работать автономно и предлагать вам как локальное, так и облачное хранилище видео (скоро).

1. Reolink Argus 2 — Беспроводная уличная камера для наблюдения за вашим домом и бизнесом без шнуров питания и кабелей

Эта камера работает без сбоев, даже если нет розеток. 1080p Full HD и система ночного видения при звездном свете предлагают кристально чистые изображения как днем, так и ночью.

Салли, опытному техническому обозревателю (упомянутому выше), понравилась четкость этой камеры, заявив, что:

”Цвета на видео, снятых при дневном свете как в помещении, так и на улице, с помощью Reolink Argus 2 были яркими и точными.Второй режим ночного видения «Skylight» позволяет снимать удивительно яркое цветное видео и обеспечивает лучшую экспозицию, чем инфракрасное ночное видение ».

Reolink Аргус 2

Камера Starlight со 100% беспроводным подключением

аккумуляторная батарея и солнечная энергия; Наружная / внутренняя защита; 1080 Full HD; Звездное ночное видение; 2-полосное аудио; Просмотр в реальном времени в любое время в любом месте.

Вы можете посмотреть видео ниже, чтобы убедиться в ясности Reolink Argus 2 (предоставлено клиентом).

2.Reolink Go — сотовая камера безопасности для вашей собственности без розеток и доступа в Интернет

Reolink Go — это инновационная и усовершенствованная камера видеонаблюдения с контролем сотовой связи, которая работает даже в зонах без источника питания и Wi-Fi .

Если вам нужно контролировать свой дом на колесах, удаленную ферму, лодку, рабочее место и другие сельские районы без источника питания и подключения к Интернету, Reolink Go — лучший выбор, поскольку он работает через сотовую сеть 4G / 3G , а не через Wi-Fi маршрутизатор.

Таким образом, вы можете получить доступ к камере, чтобы проверить, что происходит с вашей собственностью, без электричества и Интернета.

Reolink Go

Мобильная камера 3G / 4G LTE со 100% беспроводным подключением

Нет WiFi и питания; Аккумуляторная батарея или солнечная энергия; 1080p Full HD; Звездное ночное видение; 2-полосное аудио; Просмотр в реальном времени в любое время в любом месте.

Вы можете посмотреть видео ниже, чтобы увидеть другие умные функции Reolink Go.

С вышеуказанными простыми и гибкими домашними камерами безопасности без проводов и источника питания вам не нужно выполнять какую-либо сложную установку, чтобы они заработали. Просто подключи и работай!

Если вы предпочитаете проложить провода для ваших камер видеонаблюдения, чтобы получить питание. Вы можете следовать приведенному ниже пошаговому руководству, чтобы установить кабели IP-камеры.

№ 3. Как проложить провода для ваших охранных IP-камер без источника питания: пошаговое руководство и видео

Блоки питания камер видеонаблюдения

обычно включают 3 типа: питание от батареи, питание через Ethernet и подключаемые типы.

Камеры видеонаблюдения с батарейным питанием — это самый простой тип камер видеонаблюдения, если вам нужна камера видеонаблюдения без источника питания и кабелей.

Power over Ethernet и съемные камеры видеонаблюдения нуждаются в практичных кабелях для подачи питания.

Здесь мы покажем вам подробные инструкции по прокладке силовых кабелей для PoE и подключаемых беспроводных камер без электричества.

1. Как проложить кабели для ваших камер видеонаблюдения PoE без источника питания
2. Как установить провода для ваших подключаемых камер видеонаблюдения без электричества

1.Источник питания для камер видеонаблюдения PoE: пошаговое руководство по прокладке кабелей Ethernet

Камеры видеонаблюдения

PoE — это почти самый простой тип проводных камер видеонаблюдения, так как им нужен только кабель Cat 5/6, подключаемый к маршрутизатору для подключения к Интернету и источника питания.

Если ваш маршрутизатор не поддерживает PoE, вы можете добавить переключатель PoE между камерой и маршрутизатором.
Элементы, необходимые для подключения источника питания камеры видеонаблюдения PoE:

• Камера PoE
• Маршрутизатор
• Кабель Ethernet
• Удлинительный кабель Ethernet (если вы хотите установить кабели на большие расстояния)
• Винты для крепления камеры

Вам понадобится коммутатор PoE и адаптер питания, если в вашем маршрутизаторе нет портов PoE.

Хорошо, все готово. Вот подробные инструкции по прокладке кабелей для ваших камер видеонаблюдения без источника питания.

Здесь мы возьмем камеру безопасности RLC-420 PoE в качестве примера, чтобы показать вам подробное руководство по установке.

Схема подключения источника питания камеры видеонаблюдения RLC-420 PoE

Шаг 1 . Выберите место для установки камеры безопасности PoE.

Шаг 2 . Просверлите отверстие в том месте, где установлена ​​камера безопасности PoE.

Шаг 3 . Подключите кабель Ethernet, чтобы камера могла подключиться к маршрутизатору и получить стабильное сетевое соединение.

Вы можете добавить удлинительный кабель Ethernet для проводки на большие расстояния.

Bump : прочтите этот пост, чтобы получить пошаговое руководство по прокладке проводов камеры безопасности.

RLC-420 будет автоматически подключен к Интернету после подключения к маршрутизатору.

Шаг 4 . Загрузите и запустите приложение Reolink на свой iPhone или Android-смартфоны.

Когда ваши мобильные телефоны и камера подключены к одному и тому же маршрутизатору (в локальной сети), камера будет автоматически добавлена ​​в приложение Reolink. Вы можете получить доступ к камере, просто щелкнув приложение.

Любитель DIY разместил на YouTube видео, чтобы показать, как он установил камеру RLC-420. Вы можете посмотреть видео ниже.

Если вы хотите проложить кабели питания для вашей 4-канальной, 8-канальной или 16-канальной системы камер видеонаблюдения PoE, вам просто нужно протянуть кабели Ethernet к порту PoE NVR от ваших камер.

Подключите сетевой видеорегистратор к маршрутизатору, и вы сможете получить доступ к камерам как локально, так и удаленно. Ниже представлена ​​схема подключения источника питания системы видеонаблюдения .

2. Подключаемые беспроводные камеры видеонаблюдения: как заставить их получить источник питания

WiFi-камеры слежения не равны 100% беспроводным камерам. Для подключения подключаемых беспроводных камер видеонаблюдения нужны кабели.

Какие аксессуары вам понадобятся для установки подключаемой беспроводной камеры слежения, кабель питания:

• Беспроводная камера видеонаблюдения
• Адаптер питания
• Сетевой кабель (для начальной настройки)
• Удлинительный кабель питания (для проводки на большие расстояния)
• Винты для крепления камеры

Здесь мы возьмем беспроводную камеру безопасности RLC-410W в качестве примера, чтобы показать вам, как проложить кабели для беспроводных домашних камер безопасности без источника питания.

Схема подключения источника питания беспроводной камеры видеонаблюдения RLC-410W

Примечание : сетевой кабель предназначен только для начальной настройки. После этого вы можете удалить сетевой кабель.

Шаг 1 . Установите камеру в желаемое положение.

Шаг 2 . Если ваша электрическая розетка находится внутри вашего дома, а вы устанавливаете камеру на открытом воздухе, вам необходимо просверлить отверстие, чтобы проложить кабель питания между камерой и розеткой.

Вы можете использовать удлинительный кабель питания, чтобы увеличить расстояние для подключения питания между камерой и розеткой.

Шаг 3 . Подключите камеру к розетке с помощью адаптера питания 12 В.

Шаг 4 . Подключите камеру к маршрутизатору с помощью сетевого кабеля, поскольку новая WiFi-камера не может распознать и автоматически выбрать сеть, которую она никогда не использует.

Шаг 5 . Загрузите и запустите приложение Reolink на свой iPhone или мобильные телефоны Android.

Шаг 6 . После правильной настройки WiFi отключите сетевой кабель.

Теперь у вас есть свободный доступ к этой камере для удаленной потоковой передачи в реальном времени.

Помимо прокладки кабелей питания, вы также можете попробовать следующие шаги, чтобы использовать свои беспроводные USB-камеры видеонаблюдения в любом месте без источника питания (вам вообще не нужно ловить кабели!).

Предметы, которые вам понадобятся :
• Беспроводная камера наблюдения
• Блок питания с несколькими портами USB
• Портативный сотовый маршрутизатор для создания зоны WiFi для камеры
• Ваш смартфон

Шаг 1 .Подключите камеру к блоку питания.

Убедитесь, что выходное напряжение блока питания совместимо с камерой.

Шаг 2 . Вставьте портативный GSM-маршрутизатор в блок питания.

Обычно вы можете видеть, что светодиодный индикатор маршрутизатора горит, когда маршрутизатор находится в рабочем состоянии.

Шаг 3 . Загрузите и запустите приложение для просмотра камеры видеонаблюдения на свои мобильные телефоны.

Бинго! Вы можете получить доступ к камере для наблюдения за любыми участками без источника питания.

Обратите внимание, что если вы устанавливаете камеру на открытом воздухе, вам понадобится водонепроницаемый бокс, чтобы защитить блок питания, маршрутизатор GSM и т. Д. От погодных условий.

Если у вас есть какие-либо вопросы или какие-либо идеи по установке PoE и беспроводных камер безопасности без источника питания или проводов, вы можете оставить их в комментарии ниже.

Вы также можете проверить более подробную информацию о камерах видеонаблюдения без электричества в списке вопросов и ответов ниже.

№4. Камеры видеонаблюдения без источника питания — самые горячие вопросы, которые могут возникнуть

Мы всегда стараемся ответить на как можно больше вопросов о камерах видеонаблюдения без источника питания, поэтому ниже мы составили список наиболее часто задаваемых вопросов.

Вопросы ниже либо от наших читателей (некоторые читатели присылают нам электронные письма), либо с форумов. Вы можете задать любые вопросы в комментарии ниже, и мы добавим ваши вопросы в этот список!

Q 1: Могут ли камеры видеонаблюдения работать или работать без электричества?

Нужен ли источник питания для камер видеонаблюдения? Может ли беспроводная камера работать без питания?

Ответ : Да, камеры видеонаблюдения, работающие от батареек, могут работать даже без источника питания.Камеры видеонаблюдения с батарейным питанием будут записывать видеоклипы с обнаружением движения либо на SD-карту, либо на дополнительное устройство концентратора (например, базовую станцию).

Q 2: Работают ли камеры видеонаблюдения без Интернета?

Вам нужен Интернет для беспроводных камер видеонаблюдения?

Ответ : Камеры видеонаблюдения могут работать даже без Интернета. Например, ваши камеры видеонаблюдения могут записывать видео с движением даже в случае чего-то необычного.

Если вы используете полную систему видеонаблюдения, вы можете получить круглосуточное видеонаблюдение за своей собственностью без доступа в Интернет.

Вы можете проверить этот пост, чтобы узнать, что ваши камеры видеонаблюдения могут сделать для вас с Интернетом и без него.

Q 3: Всем ли беспроводным камерам видеонаблюдения требуется питание?

Ответ : Традиционные камеры видеонаблюдения необходимо подключать к источнику питания, а беспроводные камеры видеонаблюдения питаются от батарей, что делает их полностью беспроводными во всех отношениях.

Q 4: Работают ли камеры видеонаблюдения при отключении электроэнергии?

Работают ли системы безопасности при отключении электричества?
Работают камеры видеонаблюдения при отключении электроэнергии?
Если питание отключено, может ли система видеонаблюдения работать без подключения к ИБП?
Выключаются ли камеры и системы безопасности при отключении электроэнергии?

Ответ : Ответ — «да» и «нет».Это зависит от того, какие камеры видеонаблюдения вы используете.

Для PoE и традиционных беспроводных камер видеонаблюдения эти камеры перестанут работать при отключении питания. Для камер видеонаблюдения с батарейным питанием эти камеры могут работать безупречно даже при отключении питания.

Технический редактор

Reolink Флора, обладающая огромным опытом в этой области, написала сообщение о том, работают ли камеры видеонаблюдения при отключении электроэнергии. Вы можете проверить этот пост, чтобы получить полную информацию.

Q 5: На сколько хватает батарей в беспроводной камере наблюдения?

Ответ : Срок службы батареи беспроводных камер видеонаблюдения, работающих от батареек, может составлять несколько месяцев.Однако срок службы батареи сильно зависит от настроек, условий окружающей среды и других факторов.

Например, камеры видеонаблюдения Reolink с батарейным питанием и технологией энергосбережения могут работать до 6 месяцев в режиме ожидания. Клиент Reolink оставил отзыв и сказал: «Время автономной работы отличное, работает от одних и тех же аккумуляторов почти 4 месяца!»

Некоторые производители камер видеонаблюдения с батарейным питанием заявляют, что срок службы батареи может длиться 6 месяцев или даже 2 года, но иногда вы можете обнаружить, что батареи разряжаются только через пару недель.Когда вы покупаете камеры видеонаблюдения с батарейным питанием, не забудьте проверить отзывы других покупателей.

Q 6: Какой радиус действия беспроводной камеры наблюдения?

Какой радиус действия беспроводной IP-камеры видеонаблюдения с батарейным питанием?

Ответ : Диапазон беспроводной связи аналоговых беспроводных камер наблюдения составляет около 300 футов (на открытых участках), в то время как цифровые беспроводные IP-камеры безопасности, включая традиционные беспроводные камеры наблюдения и камеры наблюдения с батарейным питанием, имеют дальность передачи около 450 футов ( на открытых площадках).

Обратите внимание, что на радиус действия беспроводной связи могут влиять стены, двери, помехи других беспроводных устройств и т. Д., Поэтому диапазон беспроводной передачи обычно варьируется.

Вы можете использовать расширитель диапазона WiFi для усиления сигнала соединения WiFi между домашним маршрутизатором и беспроводными камерами наблюдения.

Q 7. Может ли IP-камера сохранять видео без источника питания?

Могут ли камеры видеонаблюдения записывать, когда нет электричества и заряда аккумулятора?

Ответ : Если вы используете камеры видеонаблюдения с батарейным питанием с SD-картой, камеры будут продолжать работать без сбоев даже при отсутствии доступного питания.

Для PoE и подключаемых беспроводных камер видеонаблюдения камеры прекращают работу и запись при отключении питания.

Если у вас есть ИБП (источник бесперебойного питания) для 2 типов камер видеонаблюдения, камеры могут продолжать запись и работать даже при внезапном отключении питания.

Теперь ваша очередь добавлять свои уникальные очки в этот список!

,
