Как подключить дюралайт — особенности монтажа

Многие из вас уже знают, как использовать дюралайт — из гибкой LED ленты при помощи простого монтажа можно создавать красивые уличные гирлянды и консоли, светодиодные фигуры, светящиеся вывески, надписи и панно.



Для успешного монтажа таких гирлянд и фигур необходимо знать, как правильно подключить дюралайт и как соединять его между собой.



Ниже мы разберем схему подключения гибкого светодиодного дюралайта и рассмотрим важные особенности монтажа.

Как подключить дюралайт

1. Как правильно отрезать дюралайт

У светового шнура есть свой шаг резки, который зависит от его разновидности, и который обычно отмечен на его поверхности специальной меткой.


Отрезать дюралайт можно только по такой метке. Для резки можно использовать острый резак или секатор. Необходимо добиться ровного среза, на нем не должно быть секущихся концов проводов, которые создают риск кз и возгорания.

2. Подключение дюралайта к сети питания 220 В

Круглый светодиодный шнур получает питание от сети 220 вольт через специальный комплект подключения, который поставляется производителем.


Для подключения необходимо вставить шнур в разъем со штырьками таким образом , чтобы их контакты совпали.


Полярность можно проверить, подключив комплект в сеть 220 В.
Если лента не светится, это означает, что полярность задана неправильно и необходимо поменять местами контакты. Когда при проверке duralight начинает светиться – переходим к следующему шагу.


Далее нужно затянуть муфту до конца, ручным усилием, и проверить надежность соединения. При необходимости муфта может быть дополнительно изолирована клеем, и поверх нее может быть сделана термоусадка.


На противоположный конец провода надевается специальная заглушка.


Включаем duralight в сеть и проверяем его работу.


В случае если свечения не происходит – это может говорить о неисправности, и в этом случае мы рекомендуем обратиться к поставщику.

Особенности монтажа светодиодного дюралайта

Рассмотрим важные правила и меры предосторожности при монтаже duralight, соблюдение которых необходимо для вашей безопасности и надежной работы световой конструкции.

  1. Отрезать дюралайт следует только в местах, отмеченных маркировкой. Разрезы в других местах могут привести к порче отрезанного фрагмента.
  2. Не допускается выполнение монтажных работ на подключенном к сети питания светодиодном шнуре!
  3. Не включайте в сеть 220 В шнур, намотанный на катушку, или соприкасающийся своими поверхностями, во избежание нагрева и выхода и строя.
  4. Не допускается установка конструкций из duralight во взрывоопасных и пожароопасных местах, а также в местах с повышенной влажностью.
  5. Не допускается подключение дюралайта напрямую к сети переменного тока 220 В, по избежание его повреждения. Подключение к сети питания должно выполняться только через устройства для подключения, поставляемые производителем.
  6. При монтаже важно обращать внимание на чистоту и целостность контактов в местах соединений, во избежание вероятности короткого замыкания.
  7. Необходимо закреплять места подключения и контакты для недопущения разрыва соединений.
  8. Места соединения проводов не должны подвергаться механическим воздействиям.
  9. Рекомендуется заливать места соединений водонепроницаемым клеем, рассчитаным на высокое напряжение, для предотвращения попадания влаги на контакты.
  10. В случае если нужно соединенить несколько фрагментов шнура, необходимо удостовериться, что отрезки имеют один и тот же артикул, одинаковые характеристики и рабочее напряжение. При этом итоговая длина соединенных фрагментов не может превышать максимально допустимую длину этой модели LED шнура.
  11. До начала установки конструкции на объекте рекомендуется подключить к сети и проверить работу всего светодиодного шнура. Это позволит обнаружить нарушения целостности цепи, которые могли возникнуть при транспортировке, а также дефекты и различия, связанные с отклонениями в цвете. Заблаговременное обнаружение дефектов позволит избежать риска расходов на демонтаж и повторную установку.
  12. В местах установки дюралайта необходима хорошая вентиляция и условия для отвода тепла.
  13. Конструкции из duralight не должны закрываться металлическими предметами, во избежание короткого замыкания.
  14. Напряжение питание шнура должно соответствовать напряжению, указанному в технических характеристиках шнура.
  15. Не допускается использование шнура c поврежденной поверхностью. Рекомендуется удалят такие участки.

Если у вас возникли вопросы по особенностям монтажа LED duralight – вы можете обратиться в чат к нашему специалисту.



Вас также может заинтересовать:



Схема подключения дюралайта/ как устроен и подключается дюралайт иллюминация зданий и праздничное оформление давно выполняют с помощью гирлянд. в последне…

«Преимущества дюралайта»

Итак, рассмотрим преимущества светодиодного дюралайта перед ламповым и его основные характеристики.

Дюралайт называют заслуженным лидером рынка световой праздничной техники. Все благодаря его уникальным характеристикам – он гибок, невероятно прочен, устойчив к случайным ударам и повреждениям. Дюралайт устоит перед любым ненастьем и непогодой – скачки температур, заморозки и дожди ему нипочем. Ресурс его выработки составляет около 100000 часов – и это при рекордно низком энергопотреблении! Как и прочие гирлянды на светодиодах, дюралайт является абсолютно безопасным, поскольку не выделяет тепла.

Подводя итог – дюралайт отличают:

  • Высокая надежность вкупе с безопасностью.
  • Простота монтажа – легко принимает нужную форму, крепится при помощи пластиковых клипс.
  • Долгий срок непрерывной работы.
  • Устойчивость к ультрафиолету.
  • Независимость лампочек – при выгорании одной, гирлянда будет продолжать светиться.
  • Низкое тепловыделение.

Сферы применения дюралайта

Световой шнур – вещь универсальная, поэтому с его помощью можно решить множество творческих задач. Чаще всего дюралайтом украшают фасады зданий. Это очень удобно, ведь можно установить его один раз и забыть на долгие годы.

Второе применение – это оформление различных праздников и мероприятий. Удачно для данной цели подходят многоканальные дюралайты, управляемые с контроллеров, т.е. работающие в режиме чейзинга. Переливание цветов очень приветствуется детьми и многими взрослыми. Светящаяся трубка успешно применяется в качестве украшения для новогодней уличной ёлки.

Помимо этого, из дюралайта получаются неплохие рекламные вывески. Они, конечно, не обладают свойственной неоновым трубкам мягкостью тонов, зато куда более просты в подключении и надёжны.

Сфера применения

Основными потребителями светодиодного дюралайта являются сфера рекламы и шоу-бизнеса. Обладая гибкостью и прочностью, водонепроницаемостью и стойкостью к перепадам температур, световые шнуры идеально подходят для оформления экстерьеров. Из них делают вывески для магазинов, украшают витрины, фасады зданий и рекламные щиты. А к новому году дюралайт служит для создания объёмных фигур сказочных персонажей. Нередко его используют и в качестве интерьерной подсветки. Как элемент декора подсветка из дюралайта прекрасно смотрится на ступенях, перилах и сценах.

Однако в этом направлении его стали вытеснять более дешёвые и безопасные  светодиодные ленты.

Светодиодный шнур Дюралайт для домашнего интерьера

22 Янв 2012 Все о лампах и светильниках, Новости, Советы специалиста, Электрика для дома

Продолжаю “светодиодную” тему и в этот раз я расскажу что такое светодиодный шнур Дюралайт, где он может применяться для дома и какова схема его подключения.

Это прекрасная альтернатива люминесцентным лампам для декоративной подсветки дома и внутри него. Плюсов у светодиодного шнура предостаточно, причем плюсы очень “жирные”!

Технические характеристики у Дюралайта просто великолепные.

Вот их перечень:

  1. ударопрочен, выдерживает нагрузку до 100 кг
  2.  водонепроницаем
  3.  температурный диапазон использования от -40 С до +60 С
  4. температурный диапазон монтажа от +5 С до +60 С
  5. устойчив к ультрафиолетовому излучению
  6.  цвета: красный, зеленый, желтый, синий, белый
  7. диаметр: 13 мм, 10,5х12,5 мм
  8. сечение: круглое, прямоугольное
  9. цепь: 2-х, 3-жильная для всех сечений
  10. напряжение питания 240 Вольт 50 Гц
  11. потребляемая мощность 1,5 Вт/метр
  12. срок службы 100 000 часов
  13. модуль резки в зависимости от модели 2м, 4м

Можно смело применять такой шнур в ванной- сырости он не боится.

Или например для подсветки кухонного стола, декоративной подсветки многоуровнего потолка в интерьере квартиры.

Очень низкое электропотребление, безопасность, высокий срок службы, удобность в применении (очень гибкий)- все это делает Дюралайт очень популярным.

К нему не надо дополнительных приставок- блоков питания, трансформаторов и т.д. как например для светодиодных светильников.

Все что необходимо- подвести напряжение от сети 220 Вольт.

И на фото ниже вы можете убедиться как можно использовать световой шнур в дизайне:

Устройство Дюралайта очень простое. Если в двух словах- то это светодиоды в прозрачной оболочке из ПВХ.

Светодиоды соеденены группами. Внутри группы они подключены последовательно, то есть друг за дружкой, а группы- параллельно.

Это сделано для того, что бы шнур можно было резать на части. Так же если один светодиод перегорит (обрыв), то вся группа этого светодиода гореть не будет, а вот остальные группы будут светиться.

Есть небольшой нюанс- для подключения Дюралайт к сети желательно иметь специальные соединительные муфты для удобства и надежной фиксации.

Соединительные муфты выглядят вот так:

Еще тонкость- обязательно брать сетевой шнур с диодным мостом внутри для подключения Дюралайт.

То есть у этого шнура есть утолщение(обычно со стороны вилки) где и расположен диодный мост. На выходе получается выпрямленное напряжение и мерцание дюралайта нет.

Иначе шнур будет мерцать с частотой сети- 50 раз в секунду так как частота сети- 50 Гц. Если вы невосприимчивы к такому мерцанию то шнур можно не брать.

Так же мерцание появляется при выходе из строя диодного моста в шнуре- спасет только его замена. Поэтому надо оставлять доступ к шнуру питания дюралайтом для возможности его замены.

А вот так выглядит световой шнур Дюралайт на рекламном стенде в магазине:

Оболочка шнура очень прозрачная, можете убедиться сами- практически видна вся схема Дюралайт (кстати и цену на него тоже видно):

С помощью Дюралайта можно делать разные световые эффекты- например бегущую волну, мерцание и т.д., делать световые буквы и прочее.

Для управления применяются специальные блоки управления- контроллеры.

Из своего опыта могу сказать что работать с Дюралайтом- одно удовольствие, а еще приятнее видеть результаты своего труда когда в темноте зажгется сделанная бегущая волна- красотище!

Я применял еще ламповый Дюралайн, то есть внутри были миниатюрные лампочки.

Тот шнур потреблял больше электроэнергии, был более чувствителен к сетевому напряжению и срок службы был меньше. Остальное все то же самое что и у светодиодного Дюралайта.

Применял так же светодиодный шнур для подсветки потолка на новых объектах.

Клиент сначала хотел люминесцентных ламп набрать на подсветку да еще замуровать там за гипсокартоном, я объяснил что так делать не надо и посоветовал применить светодиодный дюралайт.

Что и было сделано- клиент остался очень доволен, особенно фактом экономии электроэнергии)))

Так что я всем советую применять у себя дома такой световой шнур- полезная вещь!

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Минусы решения

К сожалению, подсветка типа дюралайт обладает внушительным списком недостатков. Первый – неравномерность засветки поверхности. Лампы располагаются достаточно далеко друг от друга и сплошного поля засветки получить не удастся. Использовать рассеивающие экраны из матового стекла также не получится – интенсивность свечения диодов здесь не особенно высока и это будет вторым существенным минусом.

Третий недостаток – невозможность отрезать кусок именно той длины, которая нужна. Конструкция шнура предусматривает соединение отдельных фрагментов, но, все они должны иметь длину, кратную значению от одного до четырех метров. Общая длина цельной трубки может достигать ста метров. Низковольтные модели можно разрезать на меньшие фрагменты, но, они требуют более сложного подключения и существенно дороже.

Еще один минус, которым обладают подобные устройства, является разное по цвету свечение различных партий шнура. Несмотря на то, что на упаковке будет написано «белое свечение», это вовсе не означает, что свет будет именно белым. Он может иметь желтоватый или голубоватый оттенок и покупка шнуров из разных партий одного производителя не гарантирует одинакового по цвету свечения.

Дюралайт или светодиодная лента: что лучше?

Каждый из перечисленных типов осветительных приборов имеет свои преимущества и недостатки. Если рассматривать дюралайт, то можно отметить следующее:

  • долговечность и защищенность от климатических явлений, что делает его универсальным элементом наружной подсветки;
  • гибкость и достаточная длина, а также возможность нарезать шнур, что позволяет создавать затейливые и очень сложные световые конструкции, в том числе: витые, спиральные, со сложной геометрией;
  • ограниченная яркость и высокая стоимость — недостатки дюралайта.

Что касается светодиодных лент, то их явными преимуществами являются следующие аспекты:

  • высокая яркость и отличная цветопередача;
  • возможность использования под водой;
  • малые габариты;
  • возможность управлять цветом и интенсивностью свечения;
  • более простой монтаж.

Имеются и недостатки, среди них:

  • ограничения на изгиб только в одной плоскости;
  • высокая стоимость влагозащищенных моделей;
  • наличие требований к чистоте поверхности, на которую приклеивается лента;
  • более высокая чувствительность к перепадам температур.

В целом, для наружной художественной подсветки могут использоваться обе разновидности оборудования, все зависит от условий размещения и требований к качеству освещения.

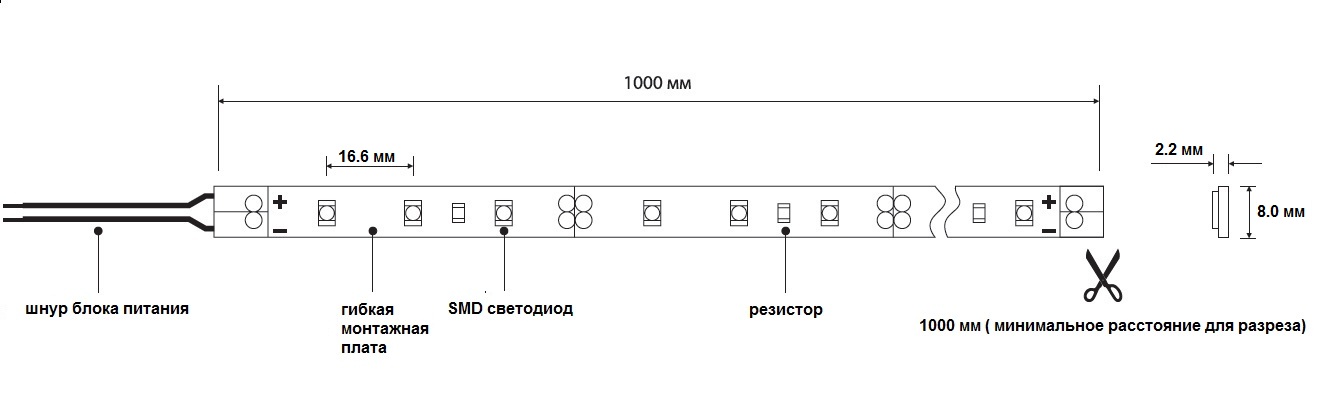

Особенности и разновидности светодиодной ленты

Гибкую монтажную плату с расположенными на поверхности источниками света называют светодиодной лентой. Плата может иметь ширину от 8 до 20 мм и длину более 10 метров. Благодаря высокой яркости лента широко применяется в интерьерной подсветке. Ею оборудуются архитектурные элементы:

  • потолочные ниши;
  • ступеньки;
  • контуры арок;
  • плинтусы;
  • массивы из стекла (полы, потолки).

Обратная сторона ленты, как правило, имеет клеящуюся поверхность, что позволяет без проблем провести ее монтаж на подходящей поверхности. Устанавливаемые на плату SMD светодиоды могут работать в различных цветовых спектрах. Определенные разновидности лент при подключении к контроллеру могут иметь разноцветное свечение и мигать в заданной последовательности.

Существующие светодиодные ленты разделяют по степени защищенности и цвету на влагозащищенные или незащищенные; цветные или монохромные.

В домашних условиях при оптимальной влажности и температуре достаточно будет незащищенной ленты. Такие модели стоят очень дешево и имеют достаточные характеристики для полноценной подсветки пространства.

Для фасадов, бассейнов и прочих объектов, испытывающих влияние климата, лучшим выбором будет более дорогая лента, имеющая защиту от влаги стандарта IP44 и более. Выбор между подсветкой белого цвета или вариантом со сменой спектров определяется в зависимости от потребностей и места размещения ленты.

Основные технические параметры

При выборе гирлянды из дюралайта следует обратить внимание на её рабочие параметры. В первую очередь, это напряжение

Большинство из представленных на рынке моделей предназначено для питания от сети 220 В. Однако имеются образцы, работающие и от 12 В. Они считаются более безопасными, ведь такое низкое напряжение не может нанести вреда человеку.

Затем стоит учесть материал. Трубка дюралайта изготавливается из ПВХ. Это объясняет ее высокие прочностные характеристики. Использование силикона делает трубку менее надёжной, но зато более мягкой и податливой.

Не менее важным параметром является длина дюралайта. Обычно она составляет от 5 до 100 м. От неё будет зависеть суммарная мощность, потребляемая всей системой подсветки. При расчетах учитывают то, сколько электричества требуется одному метру трубки. В среднем эта мощность составляет от 16 до 24 Вт.

Не стоит забывать и про цвет диодов или лампочек. Он может быть белым, синим, красным, жёлтым или зелёным.

Светящиеся трубки разных цветов

Основные технические характеристики

Перед тем, как выбрать дюралайт, необходимо узнать индивидуальные характеристики понравившейся модели

Наибольшую важность имеет:. Эксплуатационный ресурс, представляющий собой максимально допустимое время работы

Диоды непрерывно функционируют сто тысяч часов, а лампы накаливания повреждаются после двадцати пяти тысяч часов эксплуатации.

Эксплуатационный ресурс, представляющий собой максимально допустимое время работы. Диоды непрерывно функционируют сто тысяч часов, а лампы накаливания повреждаются после двадцати пяти тысяч часов эксплуатации.

Индекс защищенности от увлажнения. Современные международные стандарты предусматривают соответствие водостойких изделий минимальному индексу IP44. Качественно сделанный корпус эффективно задерживает загрязнения, частицы пыли и капли влаги, пытающиеся достичь электронных элементов системы.

Изоляционный материал. Обычно уличная гирлянда дюралайт и другая подсветка изолируется поливинилхлоридом. Прочная пластиковая оболочка предотвращает поломку системы под воздействием внешних факторов окружающей среды.

Мощность излучения света. Некоторые подсвечивающие устройства формируют видимое излучение, обладающее довольно большим значением такой характеристики. Благодаря этому свечение хорошо заметно в дневное время суток.

Положительные стороны, особенности подключения

Конструкционное исполнение придает дюралайтам огромное количество преимуществ. Так, работа оборудованных диодами моделей сопровождается потреблением малого количества энергии. Электронные компоненты сопротивляются увлажнению, вибрации, механическим нагрузкам и ультрафиолетовому излучению солнца.

Гирлянды эксплуатируются при температурах от сорока градусов мороза до семидесяти градусов тепла. Гибкие элементы системы устанавливаются посредством выполнения несложных действий.

Светодиодными гирляндами освещаются контуры жилых, общественных и промышленных зданий, а также ниши, гипсокартонные перегородки и многоуровневые потолки интерьеров.  Мастер, знающий подробные сведения о том, как подключить дюралайт своими руками, перед началом работы подбирает инструменты, крепежные приспособления, провода, питающие элементы, переходники и так далее.

Предварительно уложенный на твердую поверхность шнур разделяется на обладающие необходимыми размерами части строго по отмеченной пунктиром траектории разреза. После совершения этой операции нельзя «разлохмачивать» кабели питания.

В оголенные края проводов вставляются коннекторы до момента, когда штыри окажутся вогнанными в гирлянду до упора, а отдельные контакты попадают между жилами подающих электропитание проводов. Места фиксации накрываются кожухом защитной оболочки, края которой обрабатываются силиконовым клеем.

Провод питания оборудован коннектором, предназначенным для присоединения световой ленты. Если конфигурация адаптера питания не предусматривает наличие встроенного контролирующего устройства, отдельная конструкция последнего фиксируется коннекторами к питающему блоку и шнуру с диодами. Обратная сторона подсветки с оголенными проводами обзаводится заглушкой и обрабатывается влагозащитным силиконовым клеем.

Особенности и разновидности дюралайта

Группу светодиодов или ламп накаливания, заключенных внутри полихлорвинилового шнура, принято называть дюралайтом. Этот вид осветительного оборудования обладает такими особенностями:

  • Высокая степень защиты от агрессивных факторов среды, в частности, воды и снега:
  • Гибкость. Структура материала не нарушается даже при создании замкнутых окружностей;
  • Разнообразие цветовых решений и регулируемая яркость;
  • Долговечность и универсальность в плане места расположения.

Дюралайт может использоваться для архитектурной подсветки фасадов, украшения деревьев на придомовом участке. С его помощью создаются объемные световые конструкции.

Шнур имеет трубчатую форму и высокую степень эластичности. Эта особенность позволяет оборачивать его вокруг колонн, стволов деревьев и каркасов, формирующих объем. Материал, используемый для изготовления трубки, имеет  абсолютную герметичность и надежно защищает источник света от высокой влажности.

Существуют две основные технологии изготовления дюралайта, различия между ними заключаются в расположении источников света и принципе их работы. По этим критериям трубчатый осветительный прибор разделяется:

Фиксинг – шнур имеет один канал, в котором расположены последовательно подключенные светодиоды. При подаче электроэнергии все лампочки загораются одновременно. Если шнур подключен к контроллеру, мигать лампы также будут синхронно;

Чейзинг – многоканальный шнур с параллельно подключенными источниками света. Такой вариант позволяет создавать динамическую подсветку с меняющимися цветами, асинхронным миганием и прочими эффектами.

Также шнур может отличаться по размеру сечения и форме. Классический дюралайт имеет форму цилиндра. Существует кабель и других геометрических форм. Например, треугольные, сплющенные, квадратные. Чтобы оборудование работало, требуется наличие электросети на 220 В.

Дюралайт что это

Дюралайтом называется длинная гибкая трубка из прозрачного материала. Внутри она пустотелая и содержит множество ярких светодиодов или компактных ламп накаливания. Они могут быть как одного цвета, так и нескольких. Многоцветный шнур чаще всего содержит 4 оттенка. Его негласно принято называть хамелеоном.

Дюралайтная подсветка приобрела популярность из-за положительных качеств, которыми она обладает. Основные из них таковы:

  • Длительный срок эксплуатации. Качественная светодиодная подсветка из дюралайта может проработать без выключения 50 000 часов, что составляет около 6-ти лет непрерывной работы.
  • Гибкость и удобство монтажа. Светящемуся шнуру можно придавать почти любую форму. Он имеет лёгкий вес и быстро крепится с помощью пластиковых хомутов.
  • Работа от стандартной сети 220 В и низкое энергопотребление.
  • Повышенная механическая износоустойчивость. Возможность работы под дождём, ветром и снегом при температурах от -40 до +50 C.

Пример гибкости дюралайтов

Важно! Хоть дюралайтовые трубки и обладают повышенной устойчивостью к влаге, всё же стоит избегать её попадания внутрь контроллеров и блоков управления лентой

«Что вам пригодится?»

Дюралайт поставляется в виде единого шнура и нарезается вами самостоятельно. Место отреза отмечено прямо на нем, так что риск повредить лампочки исключен. В комплекте также поставляется электрический шнур, коннектор, чтобы соединить его с дюралайтом, и заглушка на свободный конец. Несколько отрезков дюралайта без проблем соединяются между собой, но для этого придется приобретать дополнительные коннекторы. Также не забудьте про контроллер, который поможет вам управлять цветовыми сценариями. Схема их работы немного сложнее, чем у простых гирлянд – шнурам с разным количеством каналов нужны различные контроллеры.

Основные цвета дюралайта – синий, зеленый, желтый, красный, белый. Интересно, что режим энергопотребления у всех этих вариантов отличается – например, мощность белого будет почти в два раза больше, чем синего.

Видов свечения у светодиодного дюралайта, как на фотогалерее, тоже множество! Выбирайте любой:

  • фиксинг, отличающийся постоянным свечением,
  • чейзинг, вносящий разнообразие в монотонность сияния,
  • хамелеон, равномерно меняющий цвет на противоположный,
  • мультичейзинг, реализующий световые сценарии поочередно.

Заскучать в любом случае не получится!

Различия между светодиодным и ламповым дюралайтом

На смену устаревшей ламповой трубке постепенно приходит дюралайт светодиодный. Объясняется это преимуществами, которыми обладают современные LED источники света.

Светящаяся лента на светодиодах хоть и незначительно, всё же легче ламповой. Благодаря этому её проще транспортировать до места монтажа. С учётом того, что такая подсветка устанавливается на крыши и фасады зданий, данное преимущество играет важную роль.

Второй плюс – низкое потребление электроэнергии и, как следствие, экономия денег. Светодиоды обладают гораздо большим КПД, поэтому для поддержания аналогичной с лампами накаливания яркости им требуется на порядок меньше тока.

Наконец, надёжность и срок службы. С английского duralight переводится как «прочный, надёжный свет». Такое определение имеет много общего со светодиодной версией дюралайта. Нить накала простой лампочки может стрястись от ветра. Светодиод же не имеет в своём строении хрупких частей, поэтому ему не так страшны рывки и удары.

Всё это показывает, что такие дюралайты обладают конкурентными преимуществами перед ламповыми. Ввиду этого устаревшие ленты, работающие на лампочках накаливания, встречаются в продаже всё реже и реже.

Особенности монтажа дюралайта

Дюралайты неприхотливы к условиям монтажа. Их можно крепить с помощью пластиковых хомутов, изоленты или скотча. За неимением перечисленного, можно воспользоваться верёвкой или проволокой.

При установке светящейся трубки на морозе следует быть осторожным. В условиях низких температур её полимерный материал теряет пластичность, поэтому появляется риск излома. Другой важный момент – это насечки для резки. Дюралайтовую трубку нельзя просто так взять и в случайном месте разделить на два куска. Резать её следует только в специальных точках, помеченных символом «ножницы». Для этого лучше всего воспользоваться канцелярским ножом.

Важно! Перед резкой дюралайта его обязательно нужно отключить от сети. Несоблюдение этого требования может повредить блок управления ленты и привести к удару электрическим током

Резка дюралайта

Светящаяся лента показала себя как надёжное и универсальное решение для подсветки. Производители данной светотехники видят высокий спрос на неё и стараются сделать шнурок как можно более удобным для конечного потребителя. В результате, как подключить трубку дюралайта, может разобраться даже ребёнок.

Установка Дюралайта

Чтобы установить и подключить дюралайт, совсем не нужно обладать специальными навыками электромонтажа.

В простейшем случае для монтажа дюралайта даже не понадобится инструмент. Достаточно воткнуть гирлянду в розетку – и праздничное настроение обеспечено. Кстати, гирлянда из светодиодного дюралайта гораздо практичнее и долговечнее обычной на проводках и лампочках – проводки постоянно рвутся и запутываются, лампочки перегорают.

Если монтаж делается всерьез и надолго – например, для декоративной подсветки части комнаты, то для подключения дюралайта понадобится как минимум отвертка (или молоток) и крепеж.

Популярные разновидности гирлянд

Как показывают публикуемые в интернете фото дюралайта, продавцы светотехнических устройств предлагают всевозможные варианты конструкций, оборудованных разными источниками света.

Внутри прозрачной пластиковой трубки могут располагаться:

Светодиоды. Стоят дороже ламповых вариантов, обладают длительным периодом эксплуатации, а при функционировании потребляют минимум электрической энергии. Вырабатывающие небольшое количество тепла гирлянды беспрепятственно монтируются на поверхностях из гипсокартонных листов, штукатурных смесей и остальных отделочных материалов.

По возможности создания световых эффектов ламповые устройства разделяются на несколько разновидностей, обладающих индивидуальными особенностями и характеристиками.

Среди них обнаруживаются:

Фиксинги. Получают энергию через единственную шину, излучают равномерные световые потоки. Дополнительный контроллер для дюралайта автоматически управляет яркостью освещения объектов, анализируя полученные от специальных датчиков сведения. Собственноручно установленная конструкция не позволяет изменять световые эффекты во время функционирования светильников.

Чейзинги. Подключаются к множеству каналов и обладают крупными габаритами. Электропитание поступает через несколько выводов, один из которых является нормалью. Эти варианты участвуют в создании эффектов, функционирование которых управляется охватывающим все каналы контроллером.

Основные устройства для подсветки пола

Как свидетельствуют фото подсветки пола, для этой цели применяются разнообразные светильники, как современные, так и традиционные.

Светодиодные точечные устройства

Точечные светильники удобно устанавливать, так как для них не составит труда высверлить в ламинате или даже в дереве соответствующую нишу.

Они ударостойкие, излучают приятный направленный свет, при том потребляют минимальное количество электроэнергии.

В ванной точечным светильникам сложно найти замену, и во всех остальных помещениях они смотрятся уместно. Светодиоды потребляют небольшое количество электроэнергии и служат долго.

Традиционная неоновая лампа

Неоновая лампа – устройство давно известное. Свет она издает мягкий, создавая эффект заливки пространства. Естественно, светильник – это не только лампа, но и конвертеры, провода и прочее. Для них надо делать специальные ниши.

Неоновая лампа служит долго, гарантируя около сотни оттенков света.

LED-ленты

Светодиодная лента хороша тем, что ее можно смонтировать где угодно, подобрать требуемую длину, цветовую гамму и прочие характеристики. Такая лента не перегревается, служит долго, имеет низкое энергопотребление. Ее легко установить самостоятельно. Если применять контроллер, можно создавать сменяющиеся цифровые композиции.

Из некоторых недостатков: лента требует отдельного блока питания, который нужно где-то прятать.

Дюралайт светодиодный

В поливинилхлоридной трубке размещены светодиоды в определенном порядке. Такой прибор носит название светодиодный дюралайт, одно из его предназначений — современная подсветка пола.

Дюралайт по оригинальности и некоторым другим характеристикам может составить конкуренцию точечным светильникам и светодиодной ленте. Подключение прибора особых знаний и умений не требует.

Неон гибкий

Гибкий неон – это гибкая полупрозрачная ПВХ-трубка, в которой размещены светодиоды. Слово «неон» в названии применяется потому, что устройство излучает свет, близкий по виду к неоновому.

Пол из светодиодных элементов

Идея создать светильник в виде элемента пола разумна, но пока что еще не успела набрать достаточной популярности. А зря, такие устройства позволяют буквально творить чудеса в дизайнерском плане.

Особенности монтажа. Комплект для подключения дюралайта

Сетевой шнур с адаптером подключается к дюралайту через специальный переходник, представляющий собой металлические штырьки в корпусе.

Разъем для подключения светодиодного шнура Duralight

Для однорядного дюралайта разъем будет состоять из двух штырьков, для двух рядного – из трёх.  Такой же переходник используется, когда нужно состыковать 2 куска (отрезка) дюралайта.

Переходник – разобранный и в сборе

Для монтажа дюралайта к поверхности используют специальные прозрачные пластиковые скобы, которые показаны на фото.

Монтаж дюралайта. Крепеж и переходник

На срезе дюралайта остаются оголенные провода. Их необходимо для электробезопасности закрыть специальным колпачком, который должен продаваться в комплекте.

Колпачок для безопасности на срезе дюралайта

В заключение необходимо сказать, что светодиодный дюралайт обычно режется отрезками по 1 или 2 метра. Не потому, что продавцы не хотят отрезать кусок точно под размеры комнаты, а в силу схемотехнических особенностей. Этот факт следует учитавать при планировании освещения в помещении.

Поэтому при подключении светодиодного дюралайта иногда приходится идти на хитрости и дополнительные затраты, чтобы обеспечить нужную длину освещенной части стены. На фото ниже показано, как для того, чтобы длина освещенного участка была 2,6 метра, пришлось купить кусок длиной 4 метра, а остальное разместить в коробе (потолочном пространстве).

Лишний кусок придется не обрезать, а спрятать

При покупке дюралайта также нужно обращать внимание ещё на одну особенность. Даже у одного производителя разные партии (бухты) могут иметь различный цвет свечения

Ну, а в итоге у вас получится вот что:

Подсветка гардины дюралайтом

В статье рассмотрен только один вид дюралайта, который чаще всего встречается в наших магазинах. На самом деле, разновидностей светодиодного дюралайта очень много. Чтобы в этом убедиться, достаточно перейти на сайт АлиЭкспресс. Уличные, ёлочные, комнатные, USB, 220В, 12В, шнуры, сетки, разноцветные, мигающие – гирлянд и световых шнуров великое множество!

Рекомендую хотя бы для того, чтобы быть в курсе, сколько всего придумали в области праздничного и декоративного освещения.

Ну а если вам нужен светодиодный дюралайт оптом, то рекомендую обратиться в фирму Светлон. В этом магазине можно найти буквально всё, что связано со светом!

схема дюралайт | Советы электрика

22 Янв 2012 Все о лампах и светильниках, Новости, Советы специалиста, Электрика для дома

Продолжаю “светодиодную” тему и в этот раз я расскажу что такое светодиодный шнур Дюралайт, где он может применяться для дома и какова схема его подключения.

Это прекрасная альтернатива люминесцентным лампам для декоративной подсветки дома и внутри него. Плюсов у светодиодного шнура предостаточно, причем плюсы очень “жирные”!

Технические характеристики у Дюралайта просто великолепные.

Вот их перечень:

  1. ударопрочен, выдерживает нагрузку до 100 кг
  2.  водонепроницаем
  3.  температурный диапазон использования от -40 С до +60 С
  4. температурный диапазон монтажа от +5 С до +60 С
  5. устойчив к ультрафиолетовому излучению
  6.  цвета: красный, зеленый, желтый, синий, белый
  7. диаметр: 13 мм, 10,5х12,5 мм
  8. сечение: круглое, прямоугольное
  9. цепь: 2-х, 3-жильная для всех сечений
  10. напряжение питания 240 Вольт 50 Гц
  11. потребляемая мощность 1,5 Вт/метр
  12. срок службы 100 000 часов
  13. модуль резки в зависимости от модели 2м, 4м

Можно смело применять такой шнур в ванной- сырости он не боится.

Или например для подсветки кухонного стола, декоративной подсветки многоуровнего потолка в интерьере квартиры.

Очень низкое электропотребление, безопасность, высокий срок службы, удобность в применении (очень гибкий)- все это делает Дюралайт очень популярным.

К нему не надо дополнительных приставок- блоков питания, трансформаторов и т.д. как например для светодиодных светильников.

Все что необходимо- подвести напряжение от сети 220 Вольт.

И на фото ниже вы можете убедиться как можно использовать световой шнур в дизайне:

Устройство Дюралайта очень простое. Если в двух словах- то это светодиоды в прозрачной оболочке из ПВХ.

Светодиоды соеденены группами. Внутри группы они подключены последовательно, то есть друг за дружкой, а группы- параллельно.

Это сделано для того, что бы шнур можно было резать на части. Так же если один светодиод перегорит (обрыв), то вся группа этого светодиода гореть не будет, а вот остальные группы будут светиться.

Есть небольшой нюанс- для подключения Дюралайт к сети желательно иметь специальные соединительные муфты для удобства и надежной фиксации.

Соединительные муфты выглядят вот так:

Еще тонкость- обязательно брать сетевой шнур с диодным мостом внутри для подключения Дюралайт.

То есть у этого шнура есть утолщение(обычно со стороны вилки) где и расположен диодный мост. На выходе получается выпрямленное напряжение и мерцание дюралайта нет.

Иначе шнур будет мерцать с частотой сети- 50 раз в секунду так как частота сети- 50 Гц. Если вы невосприимчивы к такому мерцанию то шнур можно не брать.

Так же мерцание появляется при выходе из строя диодного моста в шнуре- спасет только его замена. Поэтому надо оставлять доступ к шнуру питания дюралайтом для возможности его замены.

А вот так выглядит световой шнур Дюралайт на рекламном стенде в магазине:



Оболочка шнура очень прозрачная, можете убедиться сами- практически видна вся схема Дюралайт (кстати и цену на него тоже видно):

С помощью Дюралайта можно делать разные световые эффекты- например бегущую волну, мерцание и т.д., делать световые буквы и прочее.

Для управления применяются специальные блоки управления- контроллеры.

Из своего опыта могу сказать что работать с Дюралайтом- одно удовольствие, а еще приятнее видеть результаты своего труда когда в темноте зажгется сделанная бегущая волна- красотище!

Я применял еще ламповый Дюралайн, то есть внутри были миниатюрные лампочки.

Тот шнур потреблял больше электроэнергии, был более чувствителен к сетевому напряжению и срок службы был меньше. Остальное все то же самое что и у светодиодного Дюралайта.

Применял так же светодиодный шнур для подсветки потолка на новых объектах.

Клиент сначала хотел люминесцентных ламп набрать на подсветку да еще замуровать там за гипсокартоном, я объяснил что так делать не надо и посоветовал применить светодиодный дюралайт.

Что и было сделано- клиент остался очень доволен, особенно фактом экономии электроэнергии)))

Так что я всем советую применять у себя дома такой световой шнур- полезная вещь!

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: дюралайт, световой шнур, светодиодная лента, светодиоды для дома

Дюралайт светодиодный подключение схема

Вся правда о дюралайте

Дюралайт — это цветной прозрачный шнур, внутри которого располагаются светодиоды или лампы накаливания. Шнур запрессован в прозрачную оболочку. Шнур изготавливается из гибких полимеров, которые выполняют функции световой гирлянды. Основной материал, используемый для производства дюралайта – ПВХ. ПВХ обеспечивает основные свойства данного светодиодного шнура:

• Гибкость
• Водонепроницаемость
• Устойчивость к ультрафиолетовому излучению
• Прочность, сравнимую с ПВХ

Светодиоды, наполняющие дюралайт, цена которого не так высока, также определяют физические свойства изделия: вибростойкость и высокую механическую прочность. Энергопотребление изделия составляет от 15 до 27 Вт на 1 погонный метр. Дюралайт способен работать при температуре от – 19 °C до + 59 °C. Лампочки, которые вставлены в полимерный корпус, имеют мощность от 0,3 до 0,7 Вт. Каждая из лампочек рассчитана на 24 часа непрерывного свечения.

Пластиковый световой гибкий шнур не является полым внутри. Промежутки между данными лампочками или светодиодами заполняются поливинилхлоридом. Поливинилхлорид обеспечивает дополнительную прочность данного изделия.

Дюралайт используют в архитектурном освещении, рекламе, световом дизайне интерьеров. Его применяют как для наружного оформления, так и внутри самого помещения. Благодаря гибкости данного ПВХ изделие можно использовать для создания различных фигур, надписей, освещения фасадов помещений. Он очень прост в установке, вы сможете придать ему необходимую форму даже без наличия у вас специальных навыков.
Нюансы эксплуатации

Каждый источник света располагается в светодиодном шнуре на одинаковом расстоянии от другого источника. Расстояние колеблется в пределах от 1 см до 3,5 см. В современном мире дюралайт на лампах накаливания практически не используется. Его нишу занял светодиодный дюралайт, цена которого приемлема. Его часто называют LED-дюралайт, что связанно с использованием зарубежной аббревиатуры. Приобрести LED-дюралайт можно в компании Русский Неон. Такой дюралайт имеет маленькую потребляемую мощность, более надежен, предоставляет чистые, а также яркие цвета. Срок службы дюралайта светодиодного достигает ста тысяч часов. Крайне важным преимуществом является такой фактор, как устойчивость к механическому воздействию. При эксплуатации гирлянды по ней никто не стучит, однако при монтаже могут возникнуть встряски и удары. Такого рода неприятности светодиодный дюралайт переносит куда лучше обычного дюралайта на лампах накаливания. Но даже такой тип материала не следует подвергать сильнейшим ударам при установке.

Визуальное оформление данного устройства зависит от вида сечения оболочки. Если сечение круглое, изделие выглядит как световой гибкий шнур. Реже встречается прямоугольное сечение. В этом случае дюралайт походит на светящуюся ленту.
Светодиодный дюралайт с сечением в форме прямоугольника по конструкции можно спутать со светодиодной лентой, которая имеет защитную прозрачную оболочку. Однако свет у подобной светодиодной ленты направлен строго в одно направление, в то время как дюралайт светит в разные стороны.

Виды дюралайта

Дюралайты от компании Русский Неон различаются количеством жил, которые проводят питание для групп светодиодов, разнообразными режимами, а также типом сечения и размером оболочки.

По режимам работы устройства дюралайты делятся на: чейзинг и фиксинг. Чейзинг содержит 5 или 3 жилы, а фиксинг – 2 жилы. Дюралайт фиксинг монтируют непосредственно к электросети. Такое изделие светится во всю длину. Мерцание возможно по всей длине ленты или шнура. Чейзинг позволяет переключать четыре или две группы светодиодов. Также он позволяет реализовать разнообразные светодинамические эффекты. Для этого его подключают через контроллер к сети.

Дюралайт также подразделяется по форме на:
• Круглый с сечением 13 и 10 мм, и энергопотреблением 1 м/18 W
• Плоский с размерами 8*5 мм, 22*11 мм. Нем используется от 4 до 2 лампочек

Количество каналов, предназначенных для управления и располагающихся в контроллере, равно количеству переключаемых групп светодиодов. В основном применяются двухканальные (всего 3 жилы) или четырехканальные (всего 5 жил) контроллеры. Для создания эффектов «бегущая волна» и «бегущий огонь» используются трехканальные контроллеры. В таком дюралайте должны быть 4 жилы.

Стандартная гамма свечения изделия: желтая, красная, синяя, зеленая и белая. Но есть множество модификаций дюралайта, которые содержат в одной ленте или шнуре светодиоды разнообразных цветов. Это дюралайт мульти фиксинг (с четырьмя цветами свечения), дюралайт хамелеон чейзинг (двухцветный), дюралайт мульти чейзинг (четырехцветный).

Дюралайт светодиодный состоит из соединенных последовательно цепочек светодиодов. Между собой данные цепочки соединяются параллельно. Именно поэтому дюралайт можно разрезать на куски определенной длины. Длина практически равна цепочке, которая состоит из соединенных последовательно светодиодов. Требования резки указываются в документации на изделие. Обычно резка лежит в пределах от 0,65 до 3,4 м. На дюралайт, который можно купить в компании Русский Неон, наносят метки, которые указывают на место разреза. При разрезе дюралайта в иных местах возможен выход изделия из строя.

Дюралайт от компании Русский Неон поставляют в бухтах. Его комплектуют всеми необходимыми аксессуарами (муфты, сетевые шнуры, заглушки). При помощи данных аксессуаров можно создать электрическую цепь из параллельно или последовательно соединенных отрезков изделия.

Помимо обычного дюралайта различают также LED-neon. Дюралайт, цена которого весьма экономична, LED-neon имеет матовую оболочку. В результате этого некоторые светодиоды не видны. Тем самым создается иллюзия, что светодиодный шнур светится, не прерываясь ни на секунду, как неоновая лампа. Устройство применяется для декоративного оформления здания, а также создания наружной рекламы.

Как устроен и подключается дюралайт

Иллюминация зданий и праздничное оформление давно выполняют с помощью гирлянд. В последнее время большинство из них светодиодные. Такую подсветку делают в виде лент или шнуров. Светодиодный шнур правильно называют дюралайтом, в этой статье мы рассмотрим, как его он устроен и подключается.

Что такое дюралайт, особенности LED — дюралайтов

Слово «дюралайт» можно дословно перевести как «прочный свет» (от английского durable light). И действительно, дюралайт, при внимательном рассмотрении, оказывается прозрачным полимерным гибким шнуром, внутри которого расположены лампы или светодиоды (LED Duralight), по сути — прочная трубчатая гирлянда. ПВХ трубка в роли каркаса обеспечивает дюралайту влагонепроницаемость, гибкость, стойкость к ультрафиолету и физическую прочность.

Типичный светодиодный дюралайт может работать при температурах окружающей среды от −50°C до +60°C, а ресурс по времени работы ограничен лишь возможностями светодиодов — это десятки тысяч часов.

Устройство и виды

Дюралайт – это светодиодная гирлянда в поливинилхлоридной оболочке. Он подключается к сети 220В, выделяют несколько его видов.

По режиму работы:

1. Фиксинг. Шнур, у которого свечение неизменно с течением времени. То есть вы его включили, и он просто светится.

2. Чейзинг. Так называется режим работы дюралайта, когда он мерцает. Чтобы светодиодный шнур работал в чейзинг режиме нужно дополнительно приобрести контроллер.

3. Хамелеон. По сути тот же чейзинг, но состоит из разных цветов.

Бывает дюралайт различных видов. По количеству линий может быть от 2 до 7 жил, соответственно увеличивается и количество цепочек светодиодов, что позволяет получить различные световые эффекты и комбинации цветов.

По форме различают круглый и плоский светодиодный дюралайт. Форма определяет удобство монтажа для конкретной конфигурации подсветки.

Важно:

Так как дюралайт представляет собой ПВХ-шнур – он герметичен, что обеспечивает нормальную работу на улице.

Шнур дюралайт может нарезаться, для этого на его поверхности есть специальные отметки либо в виде полосы, либо в виде ножниц. Кратность отреза обычно составляет 2 метра.

Приблизительную схему вы видите на рисунке ниже. Шнур дюралайт состоит из токопроводящих жил, светодиодов и оболочки. Количество жил и светодиодов может быть разным, как и их цвет.

Внутри шнур отнюдь не полый, промежутки между светодиодами также заполнены ПВХ для придания дюралайту дополнительной прочности. Так, дюралайт можно смело применять в наружных и внутренних рекламных конструкциях, в разнообразном архитектурном освещении, для украшения деревьев и для дизайна интерьеров.

Трубка просто крепится на клипсы или на клей туда куда нужно, и надежно держится, благодаря своей легкости. Гибкость ПВХ позволяет гнуть трубку по усмотрению дизайнера, делать из дюралайта буквы, надписи, фигуры, или просто распределять светящуюся светодиодную трубку по фасаду здания. Круглые и плоские дюралайты, постоянного свечения или с различными режимами мигания, — предоставляют воистину широчайшие возможности для светового дизайна.

Одноцветные и многоцветные, мерцающие и переливающиеся — современные LED — контроллеры позволят реализовать любой дизайнерский замысел.

Запрессованные в круглую трубку или в плоскую ленту, светодиоды расположены между собой на расстоянии от 1,25 до 27,7 мм, и мощность потребления получается порядка 1,5 ватт на метр, что несоизмеримо с дюралайтами на лампах накаливания.

В сравнении с лампами накаливания, светодиоды дают ровный насыщенный цвет, яркое свечение, при этом нагрева почти нет, что делает светодиодный LED дюралайт значительно безопаснее обычного лампового дюралайта, экономичнее и долговечнее.

Подключение и монтаж LED — дюралайта

К сети светодиодный дюралайт подключают с одного конца отрезка шнура, при помощи специальной переходной муфты, при этом второй конец закрывают заглушкой. В качестве адаптера служит обычный мостовой выпрямитель. Возможно объединение нескольких отрезков при помощи соединительных муфт.

Для того чтобы нарастить шнур-гирлянду или соединить в случае ремонта используют штырьковые коннекторы, место соединения герметизируют и защищают термоусадкой, подробнее об этом мы расскажем ниже.

Что нужно для подключения

Чтобы включить шнур дюралайт нужно использовать специальный адаптер, рассчитанный на определенный метраж. Он представляет собой обычный выпрямитель – диодный мост. От его мощности и зависит длина для подключения шнура. Типовая длина для подключения к большинству адаптеров – от 50 до 100 метров.

Кроме адаптера нужны коннекторы, как для подключения питания к шнуру, так и для соединения нескольких отрезков или для подключения ответвлений. Типовые виды коннекторов изображены ниже.

Кроме этого вам понадобятся крепежные скобы и заглушки для дюралайта. Они изображены в нижней части предыдущего рисунка.

Важно:

Позаботьтесь о том, чтобы и адаптер, и коннекторы подходили для вашего дюралайта, как по форме (плоские и круглые), так и по количеству жил, например, ниже изображен коннектор от адаптера питания для 5-жильного шнура.

Как уже было сказано – для подключения дюралайта в мерцающем режиме (чейзинг) вам понадобится контроллер. Они отличаются по количеству каналов, соответственно сколько каналов в контроллер столько и жил может быть в дюралайте который он сможет запитать.

Контроллеры для двухжильного дюралайта обспечивают простое мерцание, мигание и плавное включение с последующим выключением всей гирлянды.

Модели для трёхжильных шнуров уже позволяют поочередно включать жилы, таким образом имитируя эффект дождя или переливы цветов. На рисунке ниже видно, что у такого контроллера в коннекторе расположено три штыря.

Отличный эффект от светового представления вы получите, использовав пятижильный шнур с контроллером подобным тому, что изображен ниже.

Схема подключения

В зависимости от числа жил каждая из них имеет определенную полярность подключения. Так как гирлянда дюралайт питается выпрямленным пульсирующим напряжением, нужно помнить, что важна полярность подключения – плюс и минус.

Если вы подключили шнур, а он не горит – незамедлительно отключите его, чтобы избежать повреждения, и переверните коннектор на 180 градусов.

На рисунке ниже вы наблюдаете распиновки 2, 3, 4, 5 и 7 жильного дюралайта, как плоского, так и круглого сечения.

Соединять желательно равноценные по мощности куски. На конец свободный от подключения надевают специальную заглушку. При изготовлении декоративных каркасных конструкций применяют проволоку или металлическую ленту. Специальные направляющие позволят усилить яркость дюралайта.

Правила монтажа

Прежде чем приступить к работе с дюралайтом ознакомьтесь с правилами его монтажа. Помните, что он работает от выпрямленных 220 Вольт. Это значит, что в пике напряжение достигает 310 вольт!!! Поэтому мы сделали для вас подборку советов или алгоритм по монтажу 220В светодиодного шнура.

1. Разрезайте шнур только когда он отключен от питания – иначе вы можете сделать короткое замыкание.

2. Делайте рез только по специально отведенным меткам, иначе отрезок работать не будет.

3. Соединительные коннекторы и коннекторы для подключения питания залейте герметиком, силиконом или клеем, также можно дополнительно защитить стык термоусадочной трубкой. Это особенно важно если подсветка будет эксплуатироваться на улице.

4. Избегайте механических нагрузок на соединители помните, что они могут разъединиться.

5. На конец гирлянды надевайте заглушку – это спасёт от поражения электрическим током, если вы вдруг коснетесь его. Её также герметизируйте как описано выше.

6. Желательно размещать подсветку в зоне недосягаемости для детей и животных.

Нюансы при работе с дюралайтом

Смотанную катушку дюралайта нельзя надолго подключать к сети, поскольку это вызовет чрезмерный нагрев. Однако перед началом монтажа весь шнур проверяют, включая его в сеть. Контакты должны быть сухими.

Разрезать дюралайт можно только по меткам, по кратным длинам. Монтировать — только в выключенном состоянии, включать — только по завершении монтажа. Неиспользуемые контакты должны быть защищены заглушками. Места соединения муфтами нельзя сильно деформировать, изгибать.

Применение термоусадочной трубки для улучшения изоляции приветствуется. Допускается объединять куски равновеликие по удельной мощности, рассчитанные на одинаковое напряжение. Соблюдайте полярность!

Обеспечьте нормальный теплообмен, не накрывайте дюралайт металлическими предметами. Напряжение питания должно соответствовать паспортному для данного дюралайта. Куски с повреждениями необходимо исключить из цепи. Питание — только выпрямленным напряжением.

Заключение

Светодиодный шнур может использоваться как в помещениях, так и на улице. Это удобное решение для подсветки или праздничной иллюминации. Преимуществом светодиодной ленты является то, что он работает от обычного диодного моста, то есть от выпрямленного напряжения от сети 220В.

При этом в интернете встречаются советы о том, что с помощью дюралайта можно организовать подсветку для бассейна. Конечно, при соблюдении всех мер безопасности сделать это можно, но помните – питание от высокого напряжения никуда не делось, а это крайне опасно. Для подобных целей идеально подходит 12В светодиодная лента с пылевлагозащитой.

Алексей Бартош

При ремонте комнаты возник вопрос: чем сделать подсветку декоративной перегородки?

Яркого света там не надо, в принципе можно бы применить и обычные встраиваемые светильники с галогенными лампами, что часто и делается в таких перегородках.

Но хотелось равномерного освещения всей поверхности перегородки без резких перепадов, а такими светильниками сделать это практически невозможно…

Тогда решено было приобрести светодиодный шнур Дюралайт. Но его нельзя включать в сеть напрямую, вернее включать то можно, но…

Он будет мерцать с частотой сети 50 раз в секунду и не будет ровного свечения от Дюралайта.

Дюралайт- подключение

Что бы подключить светодиодный шнур Дюралайт надо приобрести к нему специальный сетевой шнур, мы купили его там же где и сам Дюралайт.

С одной стороны шнура вилка, которая включается в сеть 220В, с другой- специальная трехштырьковая вилка, в которую вставляется сам Дюралайт.

В середине шнура- устройство, ради которого он и покупается в основном- это выпрямительное устройство, которое выпрямляет переменный ток в постоянный.

Благодаря выпрямителю, а по сути это обычный диодный мост, Дюралайт имеет ровное, равномерное свечение.

У приобретенного Дюралайта внутри, вдоль шнура идут три магистрали- три провода, к которым группами, параллельно подключены светодиоды.

Именно поэтому и у розетки тоже три штырька.

Кратность резки этого шнура- 2 метра, для резки есть специальные метки. Если обрезать не по меткам, то некоторая часть шнура гореть не будет.

Мощность шнура- 3 Вт/м. Куплено 4 метра, то есть вся мощность составляет 12Вт. На одном погонном метре расположено в Дюралайте 72 светодиода.

Подключается Дюралайт очень просто.

Предварительно располовинивается вилка, втыкаются штырьки розетки аккуратно в отрезанный ровно торец светодиодного шнура- прямо в те три провода, проложенные внутри Дюралайта.

Втыкается до упора, как видно на фото.

Затем это соединение фиксируется двумя половинками корпуса вилки, которые содиняются шурупами.

Второй конец шнура Дюралайт обязательно надо изолировать, так как там- опасное напряжение при включении шнура.

Вот в принципе и все подключение Дюралайта!

Включаем розетку в сеть- и наслаждаемся сиянием светодиодов.

И напоследок кого заинтересовала эта тема- еще несколько фотографий:

Ремонт дюралайта своими руками

Подробно: ремонт дюралайта своими руками от настоящего мастера для сайта olenord.com.

Иллюминация зданий и праздничное оформление давно выполняют с помощью гирлянд. В последнее время большинство из них светодиодные. Такую подсветку делают в виде лент или шнуров. Светодиодный шнур правильно называют дюралайтом, в этой статье мы рассмотрим, как его он устроен и подключается.

Что такое дюралайт, особенности LED – дюралайтов

Слово «дюралайт» можно дословно перевести как «прочный свет» (от английского durable light). И действительно, дюралайт, при внимательном рассмотрении, оказывается прозрачным полимерным гибким шнуром, внутри которого расположены лампы или светодиоды (LED Duralight), по сути — прочная трубчатая гирлянда. ПВХ трубка в роли каркаса обеспечивает дюралайту влагонепроницаемость, гибкость, стойкость к ультрафиолету и физическую прочность.

Типичный светодиодный дюралайт может работать при температурах окружающей среды от −50°C до +60°C, а ресурс по времени работы ограничен лишь возможностями светодиодов — это десятки тысяч часов.

Устройство и виды

Дюралайт – это светодиодная гирлянда в поливинилхлоридной оболочке. Он подключается к сети 220В, выделяют несколько его видов.

1. Фиксинг. Шнур, у которого свечение неизменно с течением времени. То есть вы его включили, и он просто светится.

2. Чейзинг. Так называется режим работы дюралайта, когда он мерцает. Чтобы светодиодный шнур работал в чейзинг режиме нужно дополнительно приобрести контроллер.

3. Хамелеон. По сути тот же чейзинг, но состоит из разных цветов.

Бывает дюралайт различных видов. По количеству линий может быть от 2 до 7 жил, соответственно увеличивается и количество цепочек светодиодов, что позволяет получить различные световые эффекты и комбинации цветов.

Нет видео.

Видео (кликните для воспроизведения).

По форме различают круглый и плоский светодиодный дюралайт. Форма определяет удобство монтажа для конкретной конфигурации подсветки.

Так как дюралайт представляет собой ПВХ-шнур – он герметичен, что обеспечивает нормальную работу на улице.

Шнур дюралайт может нарезаться, для этого на его поверхности есть специальные отметки либо в виде полосы, либо в виде ножниц. Кратность отреза обычно составляет 2 метра.

Приблизительную схему вы видите на рисунке ниже. Шнур дюралайт состоит из токопроводящих жил, светодиодов и оболочки. Количество жил и светодиодов может быть разным, как и их цвет.

Внутри шнур отнюдь не полый, промежутки между светодиодами также заполнены ПВХ для придания дюралайту дополнительной прочности. Так, дюралайт можно смело применять в наружных и внутренних рекламных конструкциях, в разнообразном архитектурном освещении, для украшения деревьев и для дизайна интерьеров.

Трубка просто крепится на клипсы или на клей туда куда нужно, и надежно держится, благодаря своей легкости. Гибкость ПВХ позволяет гнуть трубку по усмотрению дизайнера, делать из дюралайта буквы, надписи, фигуры, или просто распределять светящуюся светодиодную трубку по фасаду здания. Круглые и плоские дюралайты, постоянного свечения или с различными режимами мигания, – предоставляют воистину широчайшие возможности для светового дизайна.

Одноцветные и многоцветные, мерцающие и переливающиеся — современные LED – контроллеры позволят реализовать любой дизайнерский замысел.

Запрессованные в круглую трубку или в плоскую ленту, светодиоды расположены между собой на расстоянии от 1,25 до 27,7 мм, и мощность потребления получается порядка 1,5 ватт на метр, что несоизмеримо с дюралайтами на лампах накаливания.

В сравнении с лампами накаливания, светодиоды дают ровный насыщенный цвет, яркое свечение, при этом нагрева почти нет, что делает светодиодный LED дюралайт значительно безопаснее обычного лампового дюралайта, экономичнее и долговечнее.

Подключение и монтаж LED – дюралайта

К сети светодиодный дюралайт подключают с одного конца отрезка шнура, при помощи специальной переходной муфты, при этом второй конец закрывают заглушкой. В качестве адаптера служит обычный мостовой выпрямитель. Возможно объединение нескольких отрезков при помощи соединительных муфт.

Для того чтобы нарастить шнур-гирлянду или соединить в случае ремонта используют штырьковые коннекторы, место соединения герметизируют и защищают термоусадкой, подробнее об этом мы расскажем ниже.

Что нужно для подключения

Чтобы включить шнур дюралайт нужно использовать специальный адаптер, рассчитанный на определенный метраж. Он представляет собой обычный выпрямитель – диодный мост. От его мощности и зависит длина для подключения шнура. Типовая длина для подключения к большинству адаптеров – от 50 до 100 метров.

Кроме адаптера нужны коннекторы, как для подключения питания к шнуру, так и для соединения нескольких отрезков или для подключения ответвлений. Типовые виды коннекторов изображены ниже.

Кроме этого вам понадобятся крепежные скобы и заглушки для дюралайта. Они изображены в нижней части предыдущего рисунка.

Позаботьтесь о том, чтобы и адаптер, и коннекторы подходили для вашего дюралайта, как по форме (плоские и круглые), так и по количеству жил, например, ниже изображен коннектор от адаптера питания для 5-жильного шнура.

Как уже было сказано – для подключения дюралайта в мерцающем режиме (чейзинг) вам понадобится контроллер. Они отличаются по количеству каналов, соответственно сколько каналов в контроллер столько и жил может быть в дюралайте который он сможет запитать.

Контроллеры для двухжильного дюралайта обспечивают простое мерцание, мигание и плавное включение с последующим выключением всей гирлянды.

Модели для трёхжильных шнуров уже позволяют поочередно включать жилы, таким образом имитируя эффект дождя или переливы цветов. На рисунке ниже видно, что у такого контроллера в коннекторе расположено три штыря.

Отличный эффект от светового представления вы получите, использовав пятижильный шнур с контроллером подобным тому, что изображен ниже.

Схема подключения

В зависимости от числа жил каждая из них имеет определенную полярность подключения. Так как гирлянда дюралайт питается выпрямленным пульсирующим напряжением, нужно помнить, что важна полярность подключения – плюс и минус.

Если вы подключили шнур, а он не горит – незамедлительно отключите его, чтобы избежать повреждения, и переверните коннектор на 180 градусов.

На рисунке ниже вы наблюдаете распиновки 2, 3, 4, 5 и 7 жильного дюралайта, как плоского, так и круглого сечения.

Соединять желательно равноценные по мощности куски. На конец свободный от подключения надевают специальную заглушку. При изготовлении декоративных каркасных конструкций применяют проволоку или металлическую ленту. Специальные направляющие позволят усилить яркость дюралайта.

Правила монтажа

Прежде чем приступить к работе с дюралайтом ознакомьтесь с правилами его монтажа. Помните, что он работает от выпрямленных 220 Вольт. Это значит, что в пике напряжение достигает 310 вольт. Поэтому мы сделали для вас подборку советов или алгоритм по монтажу 220В светодиодного шнура.

1. Разрезайте шнур только когда он отключен от питания – иначе вы можете сделать короткое замыкание.

2. Делайте рез только по специально отведенным меткам, иначе отрезок работать не будет.

3. Соединительные коннекторы и коннекторы для подключения питания залейте герметиком, силиконом или клеем, также можно дополнительно защитить стык термоусадочной трубкой. Это особенно важно если подсветка будет эксплуатироваться на улице.

4. Избегайте механических нагрузок на соединители помните, что они могут разъединиться.

5. На конец гирлянды надевайте заглушку – это спасёт от поражения электрическим током, если вы вдруг коснетесь его. Её также герметизируйте как описано выше.

6. Желательно размещать подсветку в зоне недосягаемости для детей и животных.

Нюансы при работе с дюралайтом

Смотанную катушку дюралайта нельзя надолго подключать к сети, поскольку это вызовет чрезмерный нагрев. Однако перед началом монтажа весь шнур проверяют, включая его в сеть. Контакты должны быть сухими.

Разрезать дюралайт можно только по меткам, по кратным длинам. Монтировать — только в выключенном состоянии, включать — только по завершении монтажа. Неиспользуемые контакты должны быть защищены заглушками. Места соединения муфтами нельзя сильно деформировать, изгибать.

Применение термоусадочной трубки для улучшения изоляции приветствуется. Допускается объединять куски равновеликие по удельной мощности, рассчитанные на одинаковое напряжение. Соблюдайте полярность!

Обеспечьте нормальный теплообмен, не накрывайте дюралайт металлическими предметами. Напряжение питания должно соответствовать паспортному для данного дюралайта. Куски с повреждениями необходимо исключить из цепи. Питание — только выпрямленным напряжением.

Светодиодный шнур может использоваться как в помещениях, так и на улице. Это удобное решение для подсветки или праздничной иллюминации. Преимуществом светодиодной ленты является то, что он работает от обычного диодного моста, то есть от выпрямленного напряжения от сети 220В.

При этом в интернете встречаются советы о том, что с помощью дюралайта можно организовать подсветку для бассейна. Конечно, при соблюдении всех мер безопасности сделать это можно, но помните – питание от высокого напряжения никуда не делось, а это крайне опасно. Для подобных целей идеально подходит 12В светодиодная лента с пылевлагозащитой.

2-х жильный, круглого сечения

3-х жильный, круглого сечения

3-х жильный, прямоугольного сечения

4-х жильный, прямоугольного сечения

5-и жильный, прямоугольного сечения

7-и жильный, прямоугольного сечения

1. Как определить место отреза.

Как правило, оно изображено в виде ножниц и отрезать надо ровно по метке. Смещение влево или право от метки приведёт к порче базового соединения (от метки- до метки).

2. Как отрезать дюралайт.

(1) Отрезать дюралайт ровно по метке как показано на рисунке
(2) Убедитесь, что срез получился ровный
(3) Для отрезания используйте секатор или острый резак.
(4) Убедитесь, что отсутствуют секущиеся концы проводов, что может привести к короткому замыканию.

3.Как соединить сетевой шнур.

(1) Вставьте иглы коннектора в дюралайт.
(2) Иглы должны ровно войти в отверстия с токоведущими проводами в дюралайте.
(3) Нанесите герметик и плотно вдавите коннектор к дюралайту. Дайте высохнуть.
(4) Оденьте термо-муфту на дюралайт.
(5) Вставьте в сетевой шнур ответную часть коннектора, так же обработав силиконом.
(6) Сдвиньте термо-муфту так, что бы покрыть всё соединение и нагрейте строительным феном до полной усадки и герметизации.

По такому же принципу дюралайт соединяется между собой с помощью различных видов коннекторов, что можно увидеть из фотографий ниже.

4. Установка «крестового» коннектора.

5. Установка заглушки на свободный конец дюралайта.

6. Соединение сетевого шнура к дюралайту прямоугольного сечения.

Компания PROсвет уже более 10 лет занимается реализацией светодиодной продукции в таких городах как Краснодар, Ростов-на-Дону, Волгоград, Ставрополь и Астрахань. У нас вы можете купить светодиодные ленты, дюралайт, гибкий неон, светодиодные прожекторы и гирлянды, по самой выгодной цене. Специалисты нашего интернет-магазина с удовольствием помогут вам с выбором светодиодной продукции. Более того, вам не придётся ждать, весь представленный в нашем интернет-магазине ассортимент всегда в наличие на складе в г. Краснодар.

© 2008-2016 Интернет магазин светодиодной продукции PROсвет . Сайт создан web-студией Time2Web.

Если у Вас есть вопросы, можете отправить их нам с помощью данной формы.

ул. Северная, д. 320, сек. 134,
г. Краснодар

Пон – Пят: 09.00-18.00
Суб-Воскр: 09.00-17.00

Дюралайт – один из самых популярных светотехнических материалов. Его используют в самых разных областях, и вопрос о том как правильно работать с дюралайтом, интересует все более широкий круг людей.

Хорошая новость – резать дюралайт можно! Плохая – делать это можно в строго отведенных местах. Обычно кратность резки дюралайта составляет 2 метра. Внимательно осмотрите шнур и найдите значок «ножницы», он говорит о том, что в этом месте разрезать дюралайт можно. Пренебрегать значком не стоит, иначе светодиодный шнур просто перестанет работать.

Читайте так же – подключение и монтаж дюралайта.

Чтобы было понятно, почему надо придерживаться кратности резки, познакомьтесь с устройством дюралайта.

Как видно из схемы светодиоды группами помещены в прозрачный полихлорвиниловый шнур. Важно во время резки не повредить группу светодиодов. Разрезать дюралайт между группами можно.

Рассмотрите внимательно дюралайт в районе значка «ножницы». Повертите шнур, пока не увидите кончики контактов с обоих сторон. Сделать разрез можно обычными ножницами, но делать это нужно строго по линии контактов. Проследите, чтобы внутри кабеля не остались кусочки проводки. Такие кусочки могут привести к короткому замыканию.

После разреза присоедините один конец дюралайта к контроллеру или блоку питания, а второй конец аккуратно запаяйте. В ваших руках рабочий отрезок дюралайта нужной вам длины.

За последние годы со светодиодными лентами по своей распространенности практически сравнялся светодиодный дюралайт. Эта модель сегодня активно используется для создания декоративной подсветки. Несмотря на то, что он имеет определенную схожесть со светодиодной лентой, здесь имеются существенные различия в подключении.

Наша статья поможет вам разобраться в том, как можно подключить этот шнур к сети питания своими руками и не испортить его неумелым обращением.

Дюралай представляет собой своеобразный аналог светодиодной ленты, при которой диоды размещены внутри полихлорвинилового шнура. Он представляет собой силиконовую оболочку, обеспечивающую высокую степень защиты светодиодов от влаги и грязи.

Обратите внимание! Чтобы подключить светодиодный дюралайт знайте, что здесь схема не нуждается в наличии блока питания. Именно это и есть главное отличие от светодиодных лент. Возможная схема подключения приведена ниже.

Световой светодиодный шнур на сегодняшний день часто используется для уличной подсветки. С помощью дюралайта создают фигуры сказочных персонажей, геометрические фигуры и различных надписей рекламного плана. Как из него делать фигуры можно узнать в специальном видео-уроке.
Для создания фигуры можно использовать следующие виды световых светодиодных шнуров:

  • дюралайт чейзинг. Он имеет несколько каналов размещения светодиодов. Поэтому при подключении к нему контроллера можно создавать различные световые эффекты. Дюралайт чейзинг часто используется для праздничной или тематической подсветки;
  • дюралайт фистинг. Имеет только один канал. Поэтому он способен на одновременное свечение всех своих источников света. Если из него делать фигуры, то они смогут только мигать. Но для этого нужен контролер.

Помимо этого световой светодиодный шнур может быть следующих видов:

  • дюралайт круглый. Он имеет круглое сечение. Используя дюралайт круглый можно делать различные фигуры. При этом необходимо помнить, что дюралайт круглый может иногда соскальзывать с каркаса. Поэтому его нужно качественно крепить к основе фигуры;
  • дюралайт плоский. Он более подходит для создания светящейся фигуры по причине того, что может наиболее плотно примыкать к каркасу изделия.

Пометка для разреза на дюралайт

Для каких бы целей вы не использовали этот светящийся кабель, его нужно уметь правильно подключить к сети питания в 220 в. Но, чтобы это сделать, нужно знать технические характеристики осветительного изделия.

Световой кабель, выполненный на основе светодиодов, имеет следующие технические характеристики и особенности:

  • повышенная устойчивость к воздействию влаги;
  • может функционировать в достаточно широком температурном диапазоне: от -20 до +50 градусов;
  • простой монтаж;
  • работая от напряжения сети в 220 вольт;
  • может иметь один и более каналов (зависит от модели).

Обратите внимание! Для подключения к сети важно знать, сколько каналов имеет световой кабель.

При подключении такой светодиодной продукции необходимо знать, что ее, как и ленту, можно резать на отдельные кусочки. Но резать нужно только там, где кабель имеет соответствующую пометку.

Для того чтобы все установить своими руками, вам понадобятся следующие материалы и инструменты:

  • сам светодиодный шнур;
  • переходники (коннекторы). Они необходимы для скрепления разрезанных отрезков между собой;
  • сетевой кабель со специальным разъемом для подключения и с адаптером на 220 Вольт. Его следует приобретать одновременно с дюралайтом;
  • защитные колпачки. Их надевают на разрезы, с той стороны, которую не нужно никуда присоединять после нарезки осветительного изделия;
  • нож и ножницы;
  • крепежные элементы, отвертка и молоток для того, чтобы закрепить светящийся кабель в нужном месте.

После того, как все материалы и инструменты были собраны, можно приступать к подключению дюралайта своими руками.

Подключать светодиодный световой шнур рекомендуется не в розетку, а через постоянное соединение. Это позволит избежать необходимости вызова профессионального электрика для проведения электромонтажных работ.
Важную роль в процессе установки имеет адаптер. Он представляет собой мостовой диодный выпрямитель осуществляющий преобразование переменного напряжения сети в пульсирующее однополярное напряжение, нужное для работы светового шнура.

Пошаговая инструкция по подключению светового светодиодного шнура выглядит так:

  • берем дюралайт и нарезаем его по пометкам. Помните, что резать нужно исключительно только по таким пометкам иначе вы просто испортите дорогостоящее изделие;

Обратите внимание! Шаг нарезки – один или два метра!

  • резать шнур нужно ножницами или острым ножом. При его разрезании нужно быть очень аккуратным. Если сделать косой срез, то изделие в дальнейшем может работать некорректно. Если вы не хотите рисковать, то можно купить уже готовый комплект с длиной 10 метров и уже установленным контроллером;
  • сетевой шнур с адаптером нужно подключать к дюралайту с помощью специального переходника, имеющего вид металлического штырька, размещенного в корпусе. Этот же переходник нужно использовать, когда необходимо между собой состыковать для куска светового кабеля;

Обратите внимание! Этот переходник для различных моделей будет отличаться. Для однорядного изделия он будет иметь два штырька, для двухразрядного – три.

Подключение дюралайта для сетевого адаптера

  • теперь осталось только соединить все элементы подсветки. Для этого вставьте вилку (переходник) сетевого шнура в кабель. Причем вставлять ее нужно таким образом, чтобы расположение штырей совпадали с проводами, идущими внутри светового кабеля;
  • после этого нужно зафиксировать соединение с помощью защелкивающейся крышки. Она расположена в сетевом кабеле.

Готовый дюралайт, который можно подключать к сети

Теперь можно подключить изделие к сети питания и проверить ее работоспособность.
После того, как все элементы подсветки были собраны в единую схему, нужно установить светящийся светодиодный шнур на поверхности. Для этого нужно использовать прозрачные специальные пластиковые скобы.

При использовании разных видов дюралайта процесс их подключения может претерпевать некоторых изменений. Но сам принцип подключения, описанный выше, останется без особых изменений.
Чтобы ваша работа оказалась не напрасной и вы получили в конечном счете желаемый результат, необходимо придерживаться нескольких рекомендаций:

  • перед подключением необходимо обязательно убедиться в работоспособности подключаемого изделия;
  • разматывать шнур нужно бережно, чтобы избежать возможного его перегрева. Подключать можно только размотанное изделие;
  • разрез нужно делать строго по линии. Из-за того, что изделие имеет достаточно мощную силиконовую защиту в виде трубки, сделать ровный и четкий срез не всегда получается;
  • места подключения световой трубки нужно располагать таким образом, чтобы они имели максимальную защиту от неблагоприятного внешнего воздействия. Особенно это касается механических воздействий;
  • для повышения герметичности отрезков места разрезов после подключения следует дополнительно обработать силиконовым герметиком или водостойким клеем;

Коннектор и колпачок для светового шнура

  • чтобы избежать риска появления короткого замыкания, данное осветительное изделие нужно проверять на предмет наличия повреждений различного рода в контактах.

Также необходимо помнить, что, несмотря на высокую защиту, световой шнур в первую очередь является достаточно сложным электрическим прибором. В связи с этим, его нужно размещать в недосягаемости от домашних питомцев и маленьких детей. Иначе возможно как поломка осветительного прибора, так и риск получения электротравмы детьми и животными.

Подключение светодиодного дюралайта может показаться сложным только на первый взгляд. На деле достаточно придерживаться несложной инструкции, чтобы создать отличную подсветку. Главное при работе с этим светодиодным шнуром быть аккуратным.

Вы должны быть пользователем, чтобы оставить комментарий

Зарегистрируйтесь для получения аккаунта. Это просто!

I. Подключение дюралайта к сети переменного тока.


1. Любой дюралайт имеет минимальный отрезок обозначенный символикой (если вы не обнаружили такой отметке на самом шнуре, посмотрите указания в паспорте изделия или обратитесь к поставщику)
2. Разрез гибкого шнура светодиодного дюралайта допускается только по специальным отметкам (или согласно кратности резки). Для разреза пользуйтесь монтажным ножом или острыми ножницами.

3. Согните дюралайт сначала в одну сторону, а затем в другую. Выступающие при этом участки провода следует аккуратно отрезать с помощью кусачек до уровня оболочки шнура. Это делается для того, чтобы не возникло короткого замыкания при монтажных работах светового шнура.

4. Для избежания удара током или попадания влаги обязательно закройте свободные концы дюралайта специальными заглушками.

5. При необходимости подключения двух равноценных видов дюралайта используйте “соединительный коннектор”.

6. Если Вы используете монтажную систему № 1, то готовое соединение двух участков дюралайта следует обязательно зафиксировать с помощью завинчивающихся пластиковых гаек.


7. Для того чтобы изготовить конструкции свободного дизайна, дюралайт закрепляется на металлической основе – это может быть жесткая толстая проволока, небольшая металлическая лента и т.п.

8. Для усиления яркости свечения дюралайта используются специальные “направляющие”.


II. Подключение дюралайта к контроллеру.

Кроме светодиодного дюралайта постоянного свечения, Вы можете приобрести также светодиодный дюралайт чейзинг, свечением которого можно управлять с помощью специальных контроллеров.

Как же подключить светодиодный дюралайт чейзинг? Какая схема подключения дюралайта используется в данном случае?

Чтобы осуществить подключение дюралайта чейзинга к LED контроллеру, необходимо наличие следующих компонентов: контакта, шнура и заглушки. Подключение дюралайта осуществляется напрямую с контроллером. При этом питание светодиодного дюралайта также осуществляется через данный контроллер (который в свою очередь подключается к сети 220В).

Существуют несколько вариантов светодиодных контроллеров для дюралайта. В зависимости от вида светого шнура дюралайт (круглый, плоский) и размера, дюралайт может комплектоваться различными контроллерами. Существуют два основных типа LED контроллеров – на 100 метров и на 20 метров, которые подключаются к сети 220в. Для подключения двух отрезков дюралайта используют соединительную муфту, шнур с вилкой и заглушку на свободный конец дюралайта для дополнительной защиты от попадания влаги. Необходимо внимательно следить, чтобы контакты муфты и дюралайта были правильно совмещены и подключены. Все соединения дюралайта начинаются только с места отметки отреза шнура. В дальнейшем, после надевания заглушки на свободный конец шнура дюралайта, производят окончательный монтаж дюралайта с помощью скоб, клипсов или специальной пластиковой направляющей.

Для подключения бухты дюралайта и 100-метрового контроллера, необходима следующая схема действия:

1. Проверка работоспособности светового шнура дюралайт. Для этого дюралайт подключают к стандартной электрической сети при помощи силового шнура, входящего в комплект.
2. Подключение силового провода дюралайта: его требуется отрезать с той стороны, где находится коннектор, сразу после квадратного или овального выпрямителя.
3. Зачистка трех разноцветных проводов дюралайта – синего, желтого, коричневого.
4. Определение общего токонесущего провода среди этих трех и его подключение к контроллеру (белая клемма).
5. Другие контакты подключаются к красным клеммам, последовательность подключения не важна.
6. Окончательное подключение дюралайта к сети, регулировка программ спецэффектов с помощью тумблера питания.

Стандартный дюралайт является гибким световым шнуром, выполненным в виде плоской ленты или сплошной трубки. Материалом служит прозрачный пластик, в который заливается или запрессовывается цельная гирлянда, состоящая из светодиодов. В отдельных конструкциях используются миниатюрные лампочки накаливания. Такие гирлянды получили широкое применение, поэтому, довольно часто возникает вопрос, как подключить дюралайт. Они используются, преимущественно, в наружной рекламе, контурной подсветке зданий и сооружений, а также в дизайне интерьеров и оформлении помещений.

Для установки и подключения дюралайта, вовсе не требуются специальные знания электротехники и навыки электромонтажа. В самом простом варианте монтаж выполняется даже без использования инструмента. Гирлянда просто включается в розетку и дюралайт начинает работать. Как правило, это гирлянда для новогодних елок, предназначенное для временной эксплуатации.

Более серьезный монтаж, например, для подсветки деталей интерьера, потребует некоторого инструмента и небольших навыков работы с ним. Самое главное, точно соблюдать все рекомендации, описанные в инструкции по эксплуатации изделия.

Помимо самого дюралайта, необходимо приобрести сетевой шнур, где имеется разъем для подключения и адаптер на 220 вольт. Адаптер является обыкновенным мостовым диодным выпрямителем. Он служит для преобразования переменного напряжения электросети в однополярное напряжение пульсирующего типа.

Подключение сетевого шнура и адаптера к дюралайту осуществляется с помощью специального переходника. Он изготавливается в виде металлических штырьков, заключенных в корпус.

При однорядном дюралайте, в разъеме будет всего два штырька, а для двухрядной гирлянды используется разъем с тремя штырьками. Этот же разъем применяется при стыковке двух отрезков дюралайта. Крепление конструкции к поверхности выполняется с помощью специальных прозрачных пластиковых скоб. Оголенные провода, остающиеся на срезе гирлянды, закрываются колпачками, входящими в комплект дюралайта.

При решении вопроса, как подключить дюралайт, необходимо соблюдать ряд обязательных условий:

  • Дюралайт нельзя включать в сеть, если он находится в смотанном виде или как то соприкасается с поверхностями. Это может вызвать нагрев и последующую порчу изделия.
  • Перед монтажом необходимо проверить через электрическую сеть все ленты, предназначенные для подключения. Это позволит заранее выявить возможные дефекты.
  • Во избежание короткого замыкания нужно проверить чистоту и целостность контактов в местах соединений.
  • Разрез дюралайта необходимо производить только в промаркированных местах, чтобы не испортить отрезанный кусок.
  • Запрещается производить монтажные работы при включенном дюралайте.

Организовать подсветку по контуру, вторичное освещение, надписи и декорации, для реализации всего перечисленного лучше всего на данный момент подойдет дюралайт. Идея спрятать в прозрачную трубку осветительные элементы для их защиты от влаги, механических повреждений и для удобства монтажа не нова, однако только с появлением дюралайта появилась возможность выполнять такой монтаж вовсе просто и без излишних усилий.

Дюралайт представляет собой сборки ламп накаливания или диодов в линейках на гибкой плате, они объединяются в длинные шнуры, где каждый магазин ламп подключаются параллельно к единой шине питания.

Основные технические харакетристики:

  • Степень защиты – IP44;
  • Ресурс работы – 25000 часов для ламп накаливания. 100 000 часов для светодиодов;
  • Сечение — круглое, прямоугольное от 5 мм;
  • Материал изоляции – ПВХ;
  • Устойчив к вибрациям и воздействию ультрафиолета;
  • Потребляемая мощность в среднем 15-25 Вт на один погонный метр.

Все дюралайты подразделяются на два основных типа: фиксинги и чейзинги.

Фиксинг – это дюралайт, в котором все лампы питаются от единой шины питания, и у всего шнура имеется только два вывода питания, в которых один провод – это нейтраль, а второй – непосредственно канал питания. Естественно, загораются все элементы одновременно, и нет возможности контролировать их по отдельности. Единственная возможность управления – это контроль яркости при использовании соответствующего контроллера.

Чейзинг – более массивный вариант дюралайта, в котором даже элементы одной цельной группы подключаются к одной нормали и нескольким каналам в определенном чередовании. Питание подается через несколько выводов, где один это нормаль, а все остальные это каналы.

Чейзинг позволяет реализовывать гирлянды с последовательным или произвольным включением элементов, организацию бегущих огней или другой светомузыки. Управление выполняется посредством соответствующего контролера, способного охватить все каналы дюралайта.

Обычно такие световые шнуры несколько шире, чем фиксинги и, соответственно, требуют большего пространства в нишах для установки.

На рынке есть еще один примечательный продукт – гибкий неон, о котором можно прочесть тут. Однако в отличие от дюралайта он не способен выдать достаточную для подсветки интенсивность света, зато светится полностью равномерно. Гибкий неон способен только обозначить контуры объекта, и хорошо виден только в условии плохой освещенности или в темноте. Дюралайт выдает мощный световой поток, притом и с лампами накаливания, и со светодиодами, и может играть роль осветительного прибора. Его свечение будет хорошо различимо и днем и ночью. Так что выбор того или иного светящегося шнура, важно точно обрисовать требования к изделию в зависимости от места установки и желаемого эффекта.

Благодаря высокой защищенности IP44, дюралайт можно использовать как в помещении, так и под открытым небом. Он не боится влаги и достаточно устойчив к механическим воздействиям. От ветра не переломится и не порвется. Полимерная оболочка, чаще из ПВХ, обеспечивает ему гибкость и защиту по всей длине.

Способ монтажа предельно прост, соединительные элементы имеют в своем списке разветвители для параллельного подключения участков светящегося шнура.

Имея такие технические характеристики, дюралайт, отлично подойдет для формирования рекламных вывесок, украшения фасадов здания, подсветку ниш, стендов, потолков. В интерьере отлично подойдет для подсветки контуров в многоуровневых потолках, ниш в стенах, лестничных пролетов или формирования декоративных элементов. Самый яркий и праздничный способ использования – это, конечно, создание ярких и эффектных гирлянд на деревьях, зданиях и т.п. Особенно если дело касается чейзинга с возможностью управления.

Новогодние украшения из дюралайта

Для подсветки проще использовать фиксинг, он дешевле и проще в установке, занимает меньше места. Большую популярность заполучили светодиодные дюралайты, которые в отличие от ламп накаливания не нагреваются. О преимуществах светодиодов читайте в этой статье. К тому же диодные дюралайты могут выполняться как в круглом, так и в плоском исполнении, что позволяет различными способами монтировать ленту. В самом простом варианте питание дюралайта представляется в виде небольшого адаптера рассчитанного на питание от сети 220 В и выходом соответствующим световому шнуру. Его проще спрятать, чем БП от диодных лент.

Чейзинги разумно использовать только там, где действительно необходимо использовать, например бегущую дорожку или изменять цвет дюралайта, если используются светодиоды.

Стоит помнить, что трубки с лампами накаливания не могут менять свой цвет свечения, он зависит только от цвета самой трубки, диоды в этом плане значительно практичнее и даже лучше выглядят. Трубка используется всегда прозрачная, и цвет зависит от самих диодов.

Все дюралайты равны по степени защиты IP44. Потому выбирать более надежный можно разве что среди разных производителей, рассчитывая на лучшее качество изготовления. Использовать дюралайт можно в широком температурном диапазоне от -40 и до +70. Лампы накаливания все же больше реагируют на перепады температуры и сами по себе нагреваются, потому верхняя граница на практике более низкая.

Особенная прелесть дюралайта в простоте его подключения и монтажа. Для этой продукции уже предусмотрены соответствующие крепежи, питающие элементы, провода, переходники и т.п. Лучше всего естественно приобретать дюралайт и все сопутствующие элементы от одного производителя для полного соответствия.

В самом простом варианте для установки дюралайта потребуется:

  • Строительный нож или бокорезы;
  • Дюралайт;
  • Шнур питания с адаптером;
  • Коннектор, силовые контакты;
  • Заглушка;
  • Крепления;
  • Силиконовый клей или любой другой водонепроницаемый.

Световой шнур конструктивно делится лишь на отрезки в 1, 2 или 4 метра, но не меньше. В этом он уступает, например, светодиодной ленте, где можно разделять полоску по 3-5 элементов (2-10 см). На самом дюралайте отмечены поперечной чертой и значком ножниц места, в которых их можно разделять.

Контроллер для подключения дюралайта

На ровной твердой поверхности ножом общий шнур разрезается на нужные куски. При этом срез должен быть ровным и перпендикулярным оси шнура. Оголять в дальнейшем провода или подпаивать ненужно, зато желательно, чтобы площадка была как можно ровнее.

Проверяется, что все провода шины питания, выходящие на торец, перерезаны аккуратно и не расходятся в стороны, не разлохмачены.

Коннектор представляет собой пластинку пластика, в которую вставлены металлические штырьки с утонениями на концах, при этом держатся они за свою середину пластиком, торчат в обе стороны. Обычно на пластике имеются бортики или окаемка соответствующего диаметра под используемый дюралайт. Штырьки вставляются в шнур до упора так, чтобы каждый контакт попал между жилками каждого питающего проводка.

На проводе питания для дюралайта уже имеется соответствующий коннектор, с ответным разъемом под установленные в шнуре штырьки. Также имеется и оболочка, защитный кожух, который надевается на место соединения. Так что остается только соединить питающий провод и световой шнур. Место соединения, где защитный кожух находит на дюралайт желательно дополнительно защитить и проклеить.

Чаще контроллеры для дюралайта имеют свой блок адаптера питания, и потому монтаж выполняется, как и было описано выше. В противном случае контроллер вставляется между адаптером питания и световым шнуром с помощью коннекторов.

С обратной стороны шнура остается торец с оголенными проводами шины питания. На него надевается соответствующая заглушка, плотно прилегающая к корпусу шнура. Для надежности опять-таки лучше воспользоваться клеем для надежности. После этого можно закреплять шнур в подготовленной нише с помощью креплений. Они охватывают шнур и имеют ушко для шурупа.

Питание дюралайта фактически выполняется напряжением 220 В. Адаптер только переводит его из переменного в постоянное напряжение, требуемое для питания элементов. Так что техника безопасности такая же, как и при работе с высоким напряжением, это касается момента проверки работоспособности и монтажа, обеспечение герметичности соединений.

Нет видео.
Видео (кликните для воспроизведения).

Шнур может изгибаться достаточно сильно, однако, рекомендуемый радиус изгиба – это 5-6 диаметров самого дюралайта. Изгибать под прямым углом запрещено, так же как и портить внешнюю оболочку, подрезать или оголять часть проводов, монтировать в местах, где он может перетереться об ограждающие конструкции. При нахождении поврежденных участков оболочки соответствующий кусок от метки до метки вырезается и заменяется новым.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.5 проголосовавших: 21

Подключаем светодиодный дюралайт своими руками

Светодиодный дюралайт, распространённый вариант на сегодняшнее время всеми полюбившейся светодиодной ленты. Отличие светодиодного дюралайта от обычной светодиодной ленты лишь в том, что светодиоды в дюралайте зафиксированы не на тонкой ленте, а заключены в силиконовую оболочку.

Как и светодиодная лента, светодиодный дюралайт также само может легко сгибаться под разными и углами и в различные формы. Светодиодный дюралайт является прекрасным световым решением для красивого оформления интерьера в доме. Всё что потребуется для того, чтобы придать интерьеру изюминку, так это приобрести светодиодный дюралайт и подключить его своими руками.

Как подключить светодиодный дюралайт? Да очень просто! Для этого всего лишь нужен специальный переходник и адаптер.





Как подключить светодиодный дюралайт своими руками

Огромное преимущество такой подсветки в том, что установить и подключить светодиодный дюралайт можно и своими руками, без посторонней помощи и навыков электромонтажных работ. Из светодиодного дюралайта можно сделать неплохую гирлянду, которая будет намного красивей обычного заводского изделия.

Чтобы подключить светодиодный дюралайт своими руками, нужно знать и подготовить вот что:

  • иметь минимальный набор инструментов. Паяльник, отвёртку, острый нож и изоленту;
  • лучше светодиодный дюралайт подключать на постоянное соединение, а не как это многие делают через розетку;

Если световой дюралайт уже куплен вместе с адаптером питания, то можно смело переходить к его установки и подключению.





Для подключения светодиодного дюралайта обязательно нужно иметь специальный переходник. Он установлен на конце провода питания, который подключается к розетке или напрямую к сети 220 Вольт. В сам кабель питания для подключения светового дюралайта встроен адаптер, который уменьшает и выравнивает напряжение из сети 220 Вольт посредством диодного моста.

В зависимости от того, какой приобретён светодиодный дюралайт (однорядный или двухрядный) такой же нужен и переходник для его подключения. Для однорядного дюралайта нужен переходник в виде двух штырей, а для двухрядного дюралайте, переходник, на конце которого установлено три штыря.







Если необходимо соединить два куска светового дюралайта, то для этого применяется переходник, точно с такими же штырьками. Обязательно противоположный конец светового дюралайта, на котором имеются оголённые провода, перед подключением необходимо закрыть пластмассовой заглушкой.

Монтаж светового дюралайта к поверхности потолка или на стены выполняется посредством специальных пластиковых скоб. В этом сложного ничего нет.



Следует знать, подключая светодиодный дюралайт своими руками так это то, что чаще всего он разрезается на куски в один или два метра.

Это делается из-за особенных схематических возможностей светового дюралайта, поэтому очень важно данный факт учитывать при оформлении им интерьера в комнате.



В нашем интернет-магазине MARKET1001.ru Вы можете приобрести все необходимое для красивого светового оформления интерьера в доме.

что это такое, виды, как подключить

Световое оформление приобрело массовый размах в течение нескольких последних десятков лет. Колоссальной популярностью сегодня пользуются гибкие светящиеся разноцветные шнуры. Такая конструкция называется дюралайт светодиодный. Она успешно применяется при проведении массовых мероприятий в населенных пунктах, а также на оживленных автострадах. Подобная гирлянда особенно эффективна ночью. Подробнее, что это такое, как обустроить площадку подобной подсветкой – далее в нашей статье.

Что такое дюралайт

Шнур дюралайт представляет собой конструкцию круглого либо плоского сечения. Сама оболочка выполнен из полихлорвинила. По всей длине светящегося шнура расположены светодиоды.

Разноцветные шнуры дюралайт круглого сечения Плоский дюралайт

Дюралайт продается с различными цветами свечения. А технические характеристики позволяют использовать его в рекламе и декорациях.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Светодиодный дюралайт является гибким полимерным шнуром. Отрезок выполнен из прозрачного материала, через который отчетливо просматривается внутренняя структура изделия. Проще говоря, это прочная трубчатая гирлянда, укомплектованная осветительными приборами.

к содержанию ↑

Характеристики

Краткое описание светодиодного дюралайта:

  1. Гибкость. Благодаря ей легко создавать светящиеся фигуры, надписи, композиции.
  2. Долговечность. Светодиодный дюралайт способен непрерывно работать на протяжении 50 тысяч часов.
  3. Экономичность.
  4. Работает от напряжения 220в.
  5. Яркость. Светодиоды ярче, чем обычные лампы накаливания.
  6. Водонепроницаемость. Этот показатель позволяет использовать светодиодный дюралайт на улицах под дождем и для эффективной подсветки водоемов.
  7. Работает в широком диапазоне температур: от -40° до +50°. Это свойство позволяет использовать подсветку в помещениях и на улице.
  8. Высокая механическая прочность. Шнур устойчив к механическим воздействиям, повреждениям, ударам, давлению, вибрациям.
к содержанию ↑

Сфера применения

Светодиодный шнур используется для подсветки фасадов домов и витрин. Из него создаются праздничные фигуры и панно. По сравнению с другими источниками света это простой и удобный способ реализовать инсталляции сложных форм, которые смогут работать в непростых условиях помещений и улиц.

к содержанию ↑

Виды

По виду поперечного сечения светодиодный дюралайт разделяется на две разновидности: круглый и плоский. Круглый более гибок во всех направлениях, а плоский – только в плоскостях широких сторон.

По типу свечения различают два варианта:

  • Фиксинг – с постоянным свечением, подключается напрямую в сеть. Подходит для подсветки и создания статических фигур.
  • Чейзинг – мерцает и переливается в соответствии с заданной контроллером программой. Часто состоит из нескольких цепочек. Соответственно, без контроллера будет работать, как фиксинг, статически. Подходит для имитации светового занавеса на окнах или анимированной рекламы.
 Светодиодный плоский трехжильный дюралайт подходит для чейзинг-эффекта Одноканальный дюралайт фиксинг к содержанию ↑

Подключение

Подключение дюралайта осуществляется с одного конца трубки через переходник. Второй конец шнура закрывают заглушкой. Адаптером служит обычный мостовой выпрямитель. Соединительными муфтами можно объединить несколько шнуров. Световой сценарий чейзинга может реализовываться двух-, трех- и четырехканальными контроллерами.

Заглушки, крепеж и соединители для круглого дюралайта Муфта для соединения двух отрезков плоского дюралайта с тремя жиламиКак резать дюралайт (на шнуре должны быть специальные метки)

Если шнур должен просто светить, его можно соединить без контроллера.

Адаптер питания

Он подключается к сети, через коннектор к нему подсоединяется светодиодный дюралайт.

Для того чтобы дюралайт светодиодный не просто светил, а мерцал и переливался, его необходимо подключать к сети 220 В через контроллер. Их различают по количеству каналов и мощности. При этом мощность может быть указана как в ваттах, так и в максимальном количестве метров подключаемого шнура.

Контроллер. В простейшем варианте выглядит, как адаптер питания. На этом экземпляре на крышке перечислены режимы мерцания. к содержанию ↑

Устройство адаптера

Адаптер выполнен как обыкновенный диодный мост. Прибор преобразовывает переменное напряжение электрической сети 220 В 50 Гц в пульсирующее однополярное напряжение частотой 100 Гц. Кстати, из-за этого светодиодный шнур не годится для использования в целях рабочего освещения.

Выпрямитель из четырёх диодов в адаптере, также может применяться и сборка в едином корпусек содержанию ↑

Особенности монтажа ленты дюралайта

Для монтажа используются соответствующие коннекторы. Они продаются вместе с дюралайтом. Шнур разрезается по специальным отметкам. По стандарту вся длина может быть разделена на 1-метровые либо 2-метровые отрезки. Разрезается тело шнура заподлицо. Объединить отрезки можно с помощью коннекторов и пластиковых муфт. Свободный от подключения конец закрывается заглушкой.

Разрезание шнура при монтажеПодключение коннектора Предыдущая

Светильники, браЧто такое лава лампа и как сделать в домашних условиях

Следующая

СпециализированныеКак выбрать LED-светильник взрывозащищенного исполнения

Как устроены диодные ленты из дюралайта. Подключение светодиодного дюралайта (схема). Duralight: прицел

Duralight LED (Duralight) — водостойкий, прочный гибкий прозрачный световой шнур круглой или плоской формы, в который вставлены светодиоды. Изготовлен из ПВХ, благодаря чему может работать при температуре от -20 ° С до + 60 ° С.

Благодаря своей водонепроницаемости (класс защиты по IEC-952 — IP54) дюралайтовый шнур широко используется в качестве элементов декора и создания цветодинамических эффектов при уличном освещении домов, деревьев, создании рекламных вывесок, при организации праздничных мероприятий, освещении. вода в бассейнах, установленных в автомобилях и во многих других случаях.

Несмотря на свою высокую надежность, как и у любого электротехнического изделия, система дюралайт может перегореть и ее необходимо будет отремонтировать, что вы можете сделать самостоятельно, зная ее принцип действия, схему и устройство.

Схема, устройство и принцип работы


Светодиодный шнур Duralight

Для ремонта светодиодных дюралайтовых шнуров необходимо знать их устройство, электрическую схему и принцип действия. Без этих знаний самостоятельный ремонт будет затруднен и может привести только к внесению дополнительных неисправностей.

Основные технические характеристики Duralight

Ассортимент светодиодных шнуров из дюралайта состоит из нескольких разновидностей, основные из которых представлены в таблице. Дуралайт выпускается длиной от пяти до ста метров.

Дюралайтовый шнур с монохромным цветом свечения может светиться только одним цветом, который определяется цветом установленных в нем светодиодов. Все они могут быть одного или разных цветов. При подключении напрямую к источнику постоянного тока он будет светиться с постоянной яркостью.Если включить через контроллер, то яркостью свечения можно будет управлять.

Шнур Chasing содержит несколько групп светодиодов одного цвета, обычно красного, зеленого и синего. Каждая цветовая группа связана с отдельной жилой провода, который проходит в теле кордовой трубки по всей ее длине. Благодаря такой схеме подключения с помощью контроллера можно управлять не только яркостью свечения, но и цветом.

По конструкции шнуры из дюралайта бывают разъемными и сплошными.С точки зрения ремонтопригодности лучше сплит. При перегорании одного из светодиодов можно будет вырезать несветящийся участок шнура и заменить его или подключить исправные части шнура с помощью специального разъема без инструментов прямо на месте установки гирлянды.

Шнуры Duralight

, изготовленные с использованием светодиодов SMD, имеют по сравнению с диодами DIP-типа повышенную яркость.

Схема подключения шнуров Duralight

Электрические схемы дюралайт-шнуров отличаются только схемой последовательно соединенных светодиодов.Они соединяют все последовательно или последовательно группами с равным количеством светодиодов в каждой из групп.


В двухпроводном дуралае все светодиоды включены последовательно. Для ограничения тока резисторы R1-Rn припаиваются равномерно по длине шнура. Начало светодиодной цепочки припаивается к одному проводнику, а конец — к другому. Все светодиоды могут быть одного цвета или разного цвета. Например, в этой схеме используются светодиоды четырех цветов.


Эта схема отличается от описанной выше тем, что светодиоды включены небольшими группами, как в светодиодной ленте.Это позволяет разрезать шнур на отрезки в точках в форме ножниц. Такое схематичное решение удобно при ремонте и оформлении интерьера.


В отличие от схем, описанных выше, в электрической цепи шнура Chasing LED каждая группа состоит из нескольких последовательно соединенных цепочек LED одного цвета свечения. Начало всех цепочек светодиодов припаивается к одному общему плюсовому проводу, а концы светодиодов одного цвета припаиваются к отдельному проводу.

Схема шнура Chasing похожа на светодиодную ленту RGB и позволяет использовать контроллер для получения любых динамических цветовых эффектов, от бегущей волны до мерцания цветов.

Схема подключения шнуров Duralight к сети

Светодиодный дюралайт представляет собой законченный продукт, и им можно управлять, подавая напряжение постоянного тока на клеммы, расположенные на концах трубки. Недопустимо прямое подключение к сети 220 В .

Подключить дюралайт можно через простой выпрямитель, состоящий из выпрямительного моста и электролитического конденсатора.

Готовый диодный мост можно взять из любого перегоревшего светодиода или энергосберегающей лампы.Внутри находится драйвер, достаточно удалить ненужные детали. Обычно такие драйверы имеют диоды, рассчитанные на ток 1 А, что вполне достаточно для большинства дюралайтов.


Для проверки дюралайта 220 В я использую драйвер светодиодной лампы, показанный на фото. Отрезал деталь со стабилизатором тока и припаял шнур с вилкой. Остались предохранитель и фильтрующие элементы напряжения.

При подключении дюралайта через диодный мост можно получить только постоянное свечение, без световых эффектов.Для реализации максимально возможных световых эффектов необходимо подключение дюралайта через контроллер. Самый простой показан на фото. Нажав на кнопку, вы можете установить один из восьми режимов подсветки.


Простейшая схема контроллера состоит всего из нескольких частей — выпрямительного моста, делителя напряжения на два резистора и электролитического конденсатора для обеспечения режима питания микропроцессора и двух тиристоров типа PCR406 или PCR606, соединенных параллельно.


Микропроцессор типа Q803 распаян на отдельной печатной плате, которая впаяна в основную плату контроллера.


Китайская PCB контроллера сделана не очень качественно, но на достаточном уровне для его надежной работы.

В схеме контроллера нет защиты от короткого замыкания выходных цепей даже простейшего предохранителя. При КЗ в выходных цепях, в коннекторе или дюраите все активные элементы схемы перегорают, я сталкивался с таким случаем.


На фото полная схема системы дюралайт. На контроллер подается напряжение питания 220 В переменного тока. От него выпрямленное напряжение, обработанное встроенным в микропроцессор алгоритмом, поступает на жилы проводов шнура.

Для подключения круглого дюралайтового шнура сначала необходимо надеть зажимную гайку зажима цанги, воткнуть штифты соединителя по всей их длине в дюралайтовую трубку так, чтобы они точно касались токопроводящих жил, и навернуть гайку соединительная цанга.

Для подключения плоского шнура дюралайт штыри разъема также обрезаются на всю длину в плоскости дюралайта, и разъем фиксируется на шнуре двумя специальными стяжками, стянутыми вместе.

Следует отметить, что при отрицательных температурах трубка шнура ПВХ сильно затвердевает и подсоединить ее к разъему практически невозможно. Поэтому необходимо собрать систему при плюсовой температуре и установить собранную снаружи.

Ремонт светодиодного шнура Duralight

Внимание, электрические цепи контроллеров duralight гальванически связаны с фазой электрической сети, поэтому следует соблюдать особую осторожность. Прикосновение к незащищенным цепям при подключении к сети может привести к поражению электрическим током.

Накануне следующего Нового года необходимо было украсить установленную на улице елку дюралайтовыми шнурами, которые в прошлом году безупречно проработали в сильный мороз несколько недель.При осмотре выяснилось, что один из шести шнуров не светится. Пришлось приступить к ремонту.


Первым делом проверил контроллер подключив к нему рабочий дюралайт. Контроллер сработал, значит, неисправность была в шнуре.

Если проверить контроллер заменой нет возможности, то можно подключить дюралайт, соблюдая полярность, к сети через описанный выше диодный мост. Для удобства подключения можно отрезать шнур на несколько миллиметров, оголяя провода.


При осмотре трубки шнура было обнаружено, что в том месте, где были установлены светодиоды, на его внутренней поверхности были темные пятна, как будто все светодиоды сгорели. Поэтому трубка была разрезана по длине на длину одной секции светодиодов, включая резистор.

Диоды и резистор были удалены через разрез и проверены мультиметром в режиме измерения сопротивления. Все запчасти были в хорошем состоянии.

Стало очевидно, что черные точки появились по другой причине.При осмотре пайков выяснилось, что флюс с них не снимали, поэтому его остатки напечатали на тюбике.


Для определения падения напряжения на светодиодах на цепь от источника питания подавали постоянное напряжение 15 В. Светодиоды ярко светились.

Падение напряжения на одном светодиоде составило около 1,8 В, что немного меньше, чем у светодиодов SMD.

После проверки некоторых светодиодов стало очевидно, что остальные тоже исправны и в обрыве провода питания проходят по всей длине шнура.Для их непрерывности с противоположного конца шнура сняли заглушку. При проверке мультиметром прогноз подтвердился. Одна из жил попала в обрыв, и оставалось только определить ее местонахождение.


Для определения точки обрыва один щуп мультиметра прикрепляли к ранее оголенному концу сердечника, а другой — к тонкой игле. Первый прокол был сделан посередине шнура, что позволило минимизировать количество проколов, так как сразу стало понятно, в какой половине находится разрыв.Затем прокол производился в середине отказавшей половины и так далее.


Чтобы найти место разрыва вены, нужно было сделать не более десяти проколов. Так как пластик мягкий и проколы не проделывались насквозь, они не нарушили герметичность шнура. Зазор между венами составлял около восьми миллиметров. Похоже, когда дюралайт сняли в морозную погоду, он сильно погнулся, и одна из жил лопнула.

Начало цепочки последовательно соединенных светодиодов в шнуре было подключено к одной жиле, а коня — к другой.Поэтому, чтобы не нарушать герметичность шнура, я решил подавать питающее напряжение с той стороны, на которую ранее была поставлена ​​вилка.

Для этого со стороны разреза провод, идущий от первого светодиода, подключали к исправной жиле путем скручивания. К сожалению, все попытки залудить проводник припоем даже кислотным флюсом не привели к успеху. Для надежности при сборке скрутка была введена в трубку и покрыта силиконом.

Из-за напряжения питания с другой стороны шнура, чтобы сохранить полярность подключения дюралайта, выходные провода в контроллере пришлось поменять местами.Как видно на фото, левая пара проводов припаяна.


Ремонт дюралайтового шнура закончен, можно приступать к его сборке. Поскольку шнур был разрезан по длине, место разреза и торец покрыли слоем силикона.



Осталось совместить штыри разъема с жилками шнура и воткнуть их в трубку. Затем накрутите накидную гайку на цангу.


При закручивании гайки до упора она начала прокручиваться, не сжимая плотно лепестки цанги вокруг шнура.Нить и лепестки цанги тоже пришлось покрыть слоем силикона.


Так как контроллер пришлось разобрать, и его герметичность нарушилась, стык половинок корпуса и место выхода проводов тоже промазали силиконом.

Самостоятельный ремонт дюралайтового шнура успешно завершен, все стыки заделаны и теперь можно использовать его для украшения уличных предметов. Он будет безупречно работать в любую погоду.

За последние несколько десятилетий дизайн освещения приобрел массовый характер.Гибкие светящиеся разноцветные шнуры сегодня чрезвычайно популярны. Такая конструкция получила название светодиодный дюралайт. Его успешно используют для массовых мероприятий в населенных пунктах, а также на оживленных трассах. Эта гирлянда особенно эффектна ночью. Подробнее о том, что это такое, как оборудовать участок таким освещением — далее в нашей статье.

Что такое дюралайт

Шнур дюралайт представляет собой круглую или плоскую конструкцию. Сама оболочка сделана из поливинилхлорида. Светодиоды расположены по всей длине светящегося шнура.

Duralight продается с различными цветами свечения. А технические характеристики позволяют использовать его в рекламе и украшениях.

Экспертное заключение

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Спросите у эксперта

Светодиодный дюралайт — это гибкий полимерный шнур. Секция изготовлена ​​из прозрачного материала, через который хорошо видна внутренняя структура изделия. Проще говоря, это прочная трубчатая гирлянда в комплекте с осветительными приборами.

Технические характеристики

Краткое описание светодиодного дюралайта:

  1. Гибкость. Благодаря ей легко создавать светящиеся формы, надписи, композиции.
  2. Прочность. Светодиодный дюралайт способен непрерывно проработать 50 тысяч часов.
  3. Рентабельность.
  4. Питание от сети 220В.
  5. Яркость. Светодиоды ярче обычных ламп накаливания.
  6. Водонепроницаемый. Этот индикатор позволяет использовать светодиодный дюралайт на улицах в дождь и для эффективного освещения водоемов.
  7. Работает в широком диапазоне температур: от -40 ° до + 50 °. Это свойство позволяет использовать внутреннее и внешнее освещение.
  8. Высокая механическая прочность. Шнур устойчив к механическим воздействиям, повреждениям, ударам, давлению, вибрации.

Область применения

Светодиодный шнур применяется для освещения фасадов домов и витрин. Из него созданы праздничные фигурки и панно. По сравнению с другими источниками света это простой и удобный способ реализовать установки сложной формы, которые могут работать в сложных внутренних и наружных условиях.

Просмотры

По типу сечения светодиодные дюралайты делятся на два типа: круглые и плоские. Круглый более гибкий во всех направлениях, а плоский — только в плоскостях широких сторон.

По типу свечения различают два варианта:

  • Крепление — с постоянным свечением, подключается напрямую к сети. Подходит для выделения и создания статичных форм.
  • Погоня — мигает и мерцает в соответствии с программой, установленной контроллером.Часто состоит из нескольких цепочек. Соответственно без контроллера работать будет как фикс статически. Подходит для имитации легкой завесы на окнах или анимированной рекламы.

Соединение

Соединение дюралайта осуществляется с одного конца трубки через переходник. Другой конец шнура закрывается заглушкой. Адаптер представляет собой обычный мостовой выпрямитель. Несколько шнуров можно соединить вместе с помощью соединителей. Сценарий преследования света может быть реализован с помощью двух-, трех- и четырехканальных контроллеров.


Как резать дюралайт (на шнуре должны быть специальные отметки)

Если шнур должен просто светиться, его можно подключить без контроллера.


Адаптер питания

Подключается к сети, к нему через разъем подключается светодиодный дюралайт.

Чтобы светодиодный дюралайт не только светил, но и мерцал, и переливался, его необходимо подключить к сети 220 В через контроллер. Их различают по количеству каналов и мощности.В этом случае мощность может быть указана как в ваттах, так и в максимальном количестве метров подключенного шнура.


Контроллер. В простейшем виде он выглядит как адаптер питания. В этом экземпляре перечислены режимы мерцания на крышке.

Адаптерное устройство

Адаптер выполнен в виде обычного диодного моста. Устройство преобразует переменное напряжение электрической сети 220 В 50 Гц в пульсирующее униполярное напряжение с частотой 100 Гц. Кстати, из-за этого светодиодный шнур не подходит для использования в целях рабочего освещения.


Выпрямитель из четырех диодов в переходнике; Также можно использовать сборку в едином корпусе

I. Подключение дюралайта к сети переменного тока.


1. Любой дюралайт имеет минимальное сечение, отмеченное символами (если вы не нашли такой отметки на самом шнуре, см. Инструкции в паспорте продукта или обратитесь к поставщику)
2. Отрезок гибкого шнура Изготовление светодиодного дюралайта допускается только по специальным отметкам (или по частоте резки).Для резки используйте нож для резки или острые ножницы.

3. Согните дюралайт сначала в одну сторону, а затем в другую. Выступающие участки проволоки следует аккуратно обрезать кусачками до уровня оболочки шнура. Это сделано для того, чтобы не произошло короткого замыкания во время монтажных работ светового шнура.

4. Во избежание поражения электрическим током или попадания влаги обязательно закрывайте свободные концы дюралайта.

5. Если необходимо подключить два эквивалентных типа дюралайта, используйте.

6. Если используется система крепления № 1, то готовое соединение двух дюралайтовых секций необходимо закрепить с помощью накрученных пластиковых гаек.

7. Для изготовления конструкций произвольной конструкции дюралайт закрепляется на металлической основе — это может быть жесткая толстая проволока, небольшая металлическая лента и т. Д.

8. Для усиления яркости свечения дюралайта, используются специальные «направляющие».


II. Подключение Duralight к контроллеру.

Помимо светодиодного дюралайта постоянного свечения, вы также можете приобрести светодиодный дюралайт чейзинг, свечением которого можно управлять с помощью специальных контроллеров.

Как подключить светодиодный дюралайт чекан? Какая схема подключения дюралайта используется в этом случае?

Для подключения дюралайт-чейзинга к контроллеру светодиода потребуются следующие комплектующие: контакт, шнур и вилка. Подключение дюралайта осуществляется напрямую с контроллером. При этом через этот контроллер (который, в свою очередь, подключается к сети 220В) запитывается и светодиодный дюралайт.

Есть несколько вариантов контроллеров светодиодов для дюралайта.В зависимости от типа и размера дюралайт светового шнура (круглый, плоский) дюралайт может комплектоваться различными контроллерами. Есть два основных типа светодиодных контроллеров — 100 метров и 20 метров, которые подключаются к сети 220 В. Для соединения двух частей дюралайта используйте муфту, шнур с вилкой и вилку на свободном конце дюралайта для дополнительной защиты от попадания влаги. Необходимо следить за тем, чтобы контакты муфты и дюралайта были правильно выровнены и подключены.Все соединения дюралайта начинаются только с места перерезания шнура. В дальнейшем после надевания заглушки на свободный конец шнура дюралайта производится окончательная установка дюралайта с помощью скоб, зажимов или специальной пластиковой направляющей.

Для подключения дюралайт-бухты и 100-метрового контроллера необходима следующая схема действий:

1. Проверка работоспособности дюралайтового светового шнура. Для этого дюралайт подключается к штатной электросети с помощью шнура питания, входящего в комплект.
2. Подключение провода питания дюралайта: его нужно отрезать со стороны, где находится разъем, сразу после квадратного или овального выпрямителя.
3. Зачистка трех разноцветных проводов дюралайта — синего, желтого, коричневого.
4. Определение общего токоведущего провода между этими тремя и его подключение к контроллеру (белая клемма).
5. Остальные контакты подключаются к красным клеммам, последовательность подключения не важна.
6. Окончательное подключение дюралайта к сети, настройка программ спецэффектов с помощью выключателя питания.

Duralight — продукт китайской компании Neo-Neon, которая с гордостью представила его в 1987 году. Само название продукта происходит от компании, создавшей его. Рынок вяло отреагировал на его появление, но через год его создателям пришлось срочно защищать свои авторские права на него. Многие компании начали выпускать этот товар, потому что многим владельцам предприятий и торговых организаций требовалось яркое рекламное освещение в магазинах. Изначально в изделии использовались лампы, но вскоре стали использовать светодиоды, что значительно расширило их применение.

Сегодня светодиодный дюралайт очень популярен в сфере декоративного оформления в виде дополнительного освещения помещений, а также рекламного или праздничного оформления витрин, прилегающих территорий, деревьев, фасадов зданий и многого другого. Высокая устойчивость к различным температурным колебаниям (от -40 до + 60С), а также к атмосферным осадкам и беспрецедентная экономичность делают этот продукт незаменимым в области светового дизайна.

Просмотры
В зависимости от формы дюралайт может быть:

  • Круглый — Ø 10 и 13 мм, потребляемая мощность 18 Вт на 1 м.
  • Flat — размеры 5×8 мм, 11×18 мм, 11×22 мм, 11×28 мм, используются от 2 до 4 лампочек. Эта гибкая лента называется дурафлекс. В основном его используют для украшения фасадов.

По типу свечения:
  • Крепление — работает в режиме постоянного светодиодного освещения. Внутри шнура всего один канал светодиодов или лампочек. При подключении сразу загораются все светодиоды (лампочки). При использовании контроллера одновременно мигают все светодиоды (лампы).
  • Погоня — работает в различных режимах световой динамики. Он включает в себя 2 или более каналов светодиодов (лампочек), так что можно добиться различных эффектов (изменение цвета свечения, «беговая дорожка» и так далее).
  • Хамелеон Многоцветный светодиодный шнур.
  • Multichasing — шнур, реализующий один за другим световые сценарии.

Основные цвета Duralight — белый, красный, желтый, зеленый и синий. Режим энергопотребления для каждого из этих вариантов разный, например, мощность белого будет почти вдвое больше, чем у синего.

Также его можно отличить по:
  • Схематическое решение (количество жил внутри шнура, то есть количество параллельных жил в электрической цепи): 5-проводное, 3-проводное и 2-проводное.
  • Диаметр поперечного сечения: 16 мм, 13 мм и 10 мм.
  • Цвет лампы: цветная (желтый, красный, зеленый, синий) или неокрашенная.
  • Яркость: сверхяркая и стандартная.
  • Фактура поверхности шнура ПВХ: рельефная или гладкая.
  • Цвет шнура ПВХ: крашеный многоцветный, крашеный однотонный или прозрачный неокрашенный.
  • Разнообразие можно дополнять различными моделями: 12В, 220В, USB, для дома, под елку, для улицы и так далее.
Устройство

Duralight — это световой шнур гибкой конструкции. Это свойство позволяет использовать его в различных областях. Сам шнур сделан из поливинилхлорида. Внутри него запрессованы светодиоды. Светодиоды внутри шнура соединены группами. Внутри группы они подключаются друг за другом, а группы — параллельно.

Такой способ размещения светодиодов позволяет разрезать шнур на куски. Кроме того, если один светодиод перегорел (сломался), то вся группа этого светодиода перестанет светиться, а остальные группы также загорятся.

Революционность гирлянды заключается в том, что лампы и провода находятся внутри прозрачного светорассеивающего цветного шнура из ПВХ. Поэтому гирлянда безопасна, проста в использовании и уходе, красиво выглядит, очень прочна и надежна.

Энергопотребление зависит от мощности и шага светодиодов, обычно его значение равно 2.5 Вт / среднекв. На обрезанный край надевается специальный шнур с вилкой на конце для подключения блока питания. Благодаря механическому контакту с проводниками создается электрическое соединение.

Для подключения желательно наличие муфт, чтобы обеспечить удобство и надежность фиксации. Также рекомендуется взять шнур питания с диодным мостом. Это обеспечит выпрямленное напряжение без мерцания. Также можно взять переходник, представляющий собой выпрямительный диодный мост. Он преобразует переменное напряжение в униполярное пульсирующее напряжение 100 Гц, невидимое для глаза.

Принцип работы

Сетевой шнур с переходником подключается к дюралайту через специальный переходник. Адаптер представляет собой устройство, выполненное из корпуса с металлическими штырями. Соединитель для однорядной струны будет состоять из двух шпилек, для двухрядной — из трех. Аналогичный переходник используется, когда необходимо соединить 2 части (отрезка) гирлянды.

Для установки используются специальные прозрачные пластиковые скобы, которые крепят гирлянду к поверхности.Оголенные провода, которые остаются после резки, закрываются специальным колпачком для обеспечения электробезопасности. Их нужно покупать сразу.

Дюралайт желательно подключать к постоянному подключению, а не к розетке. Поэтому лучше сразу приобрести соединительный разъем и шнур питания с переходником на 220 Вольт. Крепление к подготовленной поверхности осуществляется крепежными элементами. При включении дюралайта в сеть шнур загорается за счет светодиодов. Световой шнур имеет гибкую конструкцию, что позволяет использовать его для украшения предметов любой сложности.С его помощью можно создать красочную подсветку как в доме, так и за его пределами.

Кроме того, с помощью дюралайта можно создавать различные световые эффекты, например, световые буквы, мерцание, бегущую волну и так далее. Для этого можно использовать специальные блоки управления — контроллеры.

Характеристики:
  • Питание шнура фактически осуществляется напряжением 220 В. Адаптер только преобразует его в постоянное напряжение из переменного.Поэтому здесь действуют меры предосторожности при работе с высоким напряжением.
  • Шнур способен довольно сильно гнуться, но рекомендуемый радиус изгиба составляет 5-6 диаметров. Запрещается гнуть под прямым углом, так как это может повредить внешнюю оболочку. Также нельзя зачищать или обрезать часть проводов, монтировать в местах, где возможно трение об ограждающие конструкции. При обнаружении поврежденных участков шнура соответствующий кусок отрезается и заменяется новым.
Приложение
Сфера применения светодиодного шнура очень обширна:
  • Витрины бутиков, ресторанов, магазинов и кафе.
  • Баннеры и рекламные вывески.
  • Искусственное освещение помещений.
  • Наружное освещение фасадов.
  • Декоративное оформление архитектурных элементов, фасадов. Часто украшают лестничные перила, стенные ниши, двери, окна.
  • Освещение прилегающих территорий.
  • Используются как украшения, новогодние гирлянды и т. Д.

Благодаря своей прочности и гибкости светодиодный дюралайт можно превратить в красочные фигурки, сверкающие буквы рекламного слогана или причудливо изогнутые световые лучи.В комплекте с контроллером шнур не только будет ярко светиться, но и будет сверкать и мигать бесчисленными оттенками.

Преимущества и недостатки
К преимуществам относятся:
  • Высокая надежность.
  • Долговечность при соблюдении правил эксплуатации.
  • Гибкость и прочность (защищен от различных возможных механических повреждений, ударопрочен).
  • Низкое энергопотребление (около 16-18 Вт / м).
  • Возможность работы в диапазоне температур от -40 до + 60 ° С.
  • Защищен от ультрафиолета, имеет яркий насыщенный цвет.
  • Простота установки и удобство (дюралайт легко монтируется и подключается к сети через шнур питания и диодный мост, крепление осуществляется пластиковыми клипсодержателями).
К недостаткам можно отнести:
  • Опасность при несоблюдении правил электробезопасности.
  • Наличие на рынке продукции неизвестного происхождения, откровенной подделки, которая быстро выходит из строя и может быть чревата опасностью.
  • Необходимость использования адаптеров и контроллеров, что увеличивает затраты.
  • 1. Не рекомендуется включать дюралайт, свернутый в змеевик, на длительное время, так как это может привести к его повреждению от нагрева.
  • 2. Перед проведением монтажных работ рекомендуется подключить весь устанавливаемый дюралайт к сети для проверки с целью выявления дефектов, связанных с поломками цепи, возникшими при транспортировке, и дефектов, связанных с отклонениями по цвету.Это поможет избежать затрат на повторную установку дюралайта.
  • 3. Во время установки убедитесь, что дюралайтовые контакты на стыках сухие и не повреждены. Это поможет предотвратить короткое замыкание.
  • 4. Дуралайт строго по указанной маркировке реза, иначе это приведет к повреждению отрезанного куска дюралайта.
  • 5. Не устанавливайте дюралайт во включенном состоянии. Подключайте дюралайт к сети только после правильной установки.
  • 6. Контакты в точках подключения должны быть хорошо закреплены и изолированы, чтобы цепь не прерывалась в точках подключения.
  • 7. Не подвергайте точки соединения дюралайта сильным механическим нагрузкам.
  • 8. Стыки необходимо залить водостойким клеем, рассчитанным на высокое напряжение, исключить попадание влаги на дюралайтовые контакты, что может привести к короткому замыканию. Используйте термоусадочную трубку для улучшения изоляции.
  • 9. При подключении нескольких дюралайтов необходимо обращать внимание на то, чтобы они имели одинаковые характеристики, рассчитанные на одинаковое напряжение.Общая длина соединяемых сегментов не должна превышать допустимую длину дюралайта для данной модели. Обязательно соблюдайте полярность!
  • 10. Дуралайт нельзя устанавливать в местах с повышенной влажностью, во взрывоопасных местах и ​​местах с повышенным риском возгорания. В местах установки дюралайта должна быть хорошая вентиляция и условия для теплопередачи.
  • 11. Недопустимо закрывать дюралайт металлическими предметами. Это может привести к короткому замыканию.
  • 12. Напряжение в сети должно соответствовать напряжению, указанному в технических характеристиках дюралайта.
  • 13. При обнаружении повреждений поверхности дюралайта необходимо вырезать поврежденный участок во избежание аварии или заизолировать его клеем.
  • 14. В работе дюралайта нельзя использовать переменный ток. Дуралайт необходимо укомплектовать специальным комплектом подключения, поставляемым производителем, или специальным кабелем постоянного тока.В противном случае дюралайт выйдет из строя.
  • 15. При установке вышеупомянутого устройства убедитесь, что оно водонепроницаемое, в противном случае может произойти короткое замыкание внутренних частей этого устройства.
  • 16. Светодиоды имеют анод и катод. При подключении светодиодов необходимо соблюдать полярность. В случае ошибки подключения немедленно поменяйте полярность, чтобы не повредить светодиоды.
  • 17. Дуралайт привлекает внимание детей, поэтому его следует устанавливать в недоступном для детей месте и включать под присмотром родителей.

Для подключения круглого светодиодного дюралайта необходим комплект для подключения. Подготовьте комплект подключения, поставляемый производителем.

Подключите вилку к дюралайтовому шнуру так, чтобы контакты на шнуре совпадали с контактами на вилке. Проверить полярность, вставив в розетку. Если дюралайт не загорается, то необходимо повернуть штекер на 180 °.

Затяните муфту вручную. Проверьте соединение на предмет безопасного соединения. Если вам нужно использовать его на открытом воздухе, обязательно заполните клеем и установите термоусадочную пленку с клеевым слоем размер 24/8 TTK .

Подключить вилку к сети 220В или 12В, в зависимости от напряжения питания дюралайта.

Готово, шнур подключен! Если что-то не работает, обратитесь к поставщику Duralight.

Для подключения трехжильного плоского светодиодного дюралайта необходим комплект для подключения.

Снимите заглушку, открутив 4 винта крестовой отверткой и сняв крышку.

Вставьте три нити в крошечные отверстия на конце шнура.

Сначала проверьте полярность, вставив вилку в розетку. Если светится, значит все в порядке и можно его покрутить, если не получается, то поверните разъем на 180 °.

Закрутите 4 винта и пользуйтесь на здоровье. Если вам нужно сделать соединение водонепроницаемым, заполните соединение клеем или герметиком и убедитесь, что герметик или клей полностью высохли, прежде чем вставлять его в розетку. Избегайте использования белого герметика на контактах проводов.

Нанесение дуралита. Светодиодный дюралит. Параметры светового шнура и что нужно для установки

LED Duralite — это световой шнур, имеющий гибкую конструкцию, что позволяет использовать его для декора предметов любой сложности. С его помощью можно создать удивительно красочное освещение как в доме, так и за его пределами. Но все же Дуралайт часто используется для оформления экстерьера — фасадов зданий и садовых участков. Также он незаменим для оформления витрин, интерьеров гостиниц и торговых центров, дизайнерских вывесок и объемных скульптур.

Спектр его применения настолько широк, что может возникнуть желание отделать дуралитом каждый уголок в доме и за его пределами! Не откажите себе в этом удовольствии — ведь гирлянда дает такой чистый и насыщенный цвет, что в настоящем сказочном королевстве способна перевернуть ничто не примечательное!

  • Дуралат в интерьере
  • Дуралат снаружи

«Преимущества Дюралайта»

Итак, рассмотрим преимущества светодиодного Duralite перед лампой и его основные характеристики.

Duralight называют заслуженным лидером на рынке световой праздничной техники. Все благодаря уникальным характеристикам — он гибкий, невероятно прочный, устойчив к случайным ударам и повреждениям. Дуралат выдержит любую непогоду и непогоду — скачки температур, мороз и дождь — это соска. Ресурс его изготовления около 100 000 часов — и это при рекордно низком энергопотреблении! Как и другие гирлянды на светодиодах, Duralight абсолютно безопасен, поскольку не выделяет тепло.

Подводя итоги — Дуралайт отличает:

  • Пара высокой надежности с безопасностью.
  • Простая установка — легко принимает нужную форму, крепится пластиковыми зажимами.
  • Длительная непрерывная работа.
  • Устойчивость к ультрафиолету.
  • Независимость лампочек — при перегорании одной гирлянда продолжит светиться.
  • Низкое тепловыделение.

«Виды на Дуралайт»

В магазинах можно встретить Дюралайт двух типов:

  1. Плоский Дуралайт — обыкновенная гибкая лента. Он называется Duraflex и используется в основном для украшения фасадов.



  1. Round LED Duralite — это цельная прозрачная трубка, внутри которой заключена гирлянда, состоящая из светодиодных лампочек.


«Чем пригодится?»

Duralight выпускается в виде единого шнура и режет себя самостоятельно.Место надреза отмечается прямо на нем, поэтому риск повредить лампочки исключен. В комплект также входит электрический шнур, соединитель для его подключения с дюралитом и заглушка. Несколько дюралитных сегментов подключаются без проблем, но для этого придется докупить дополнительные разъемы. Также не забывайте о контроллере, который поможет вам управлять цветовыми сценариями. Схема их работы немного сложнее простых гирлянд — шнуры с разным количеством каналов нуждаются в разных контроллерах.

Основные цвета Duralight — синий, зеленый, желтый, красный, белый. Интересно, что режим энергопотребления во всех этих вариантах разный — например, мощность белого будет почти вдвое больше, чем у синего.

Типов свечения у светодиода Дуралайт, как и на фотогалерее, тоже много! Выбирайте любой:

  • крепление, отличающееся постоянным свечением,
  • футляр, вносящий разнообразие в монотонность сияния,
  • хамелеон, равномерно меняющий цвет на противоположный,
  • мультикотик, попеременно реализующий световые сценарии.

Круто ни в коем случае не выйдет!

«Чем декорировать дуралит?»

Как вы уже догадались, эту гирлянду можно использовать по контуру любого объекта, будь то потолок в комнате или чаша уличного фонтана. Если ваша фантазия зашла в тупик и уже выбрана, мы подбрасываем вам одни из самых популярных идей, которые неоднократно воплощались в жизнь другими.

«Дюралат в интерьере»
  • Окна, двери, стенные ниши, перилла лестницы, отделанные дюралитом — это самые популярные образцы декора. Кроме того, вы можете преследовать практические цели, поставив его на службу для вашего удобства и безопасности — например, организовав подсветку ступеней лестницы. Дуралитом можно выложить на стенах любые надписи и узоры, от новогоднего поздравления до фигурок оленей — даже, или не обеспечит такое точное повторение форм.



  • Решили обойтись без живой или искусственной елки? Пора опробовать новый дизайнерский тренд — украсить стену светодиодной имитацией! Светодиодные скамейки из дуралита очень простые, поэтому ваши поделки в интерьере будут хорошо смотреться в любом случае.

«Дюралэйт в экстерьере»
  • Украшаем фасад дома любым желаемым образом. Дуралат или можно использовать по периметру входной группы, обыграть оконные рамы и подоконники, веранду или чердак.Вы можете добавить нотку индивидуальности и нанести на фасад любой узор — простейшая елка из зеленого дюралита на входной двери станет отличным акцентом.

  • Специалисты рекомендуют заранее позаботиться о монтаже дюрали, чтобы уличная температура была не ниже +5 градусов. При этом в дальнейшем он легко выдержит температуру до -50, но шнур немного потеряет эластичность, поэтому необходимо производить растяжку в относительной жаре.Установка светодиодного Duralite не доставит никаких хлопот, если вы ознакомитесь с инструкцией.


«Видео: Как выглядит Duralight?»

Светодиодный шнур Duralait

Что такое Дюралайт (DURALIGHT)? Если кратко пояснить, Duralight — это светодиодная лента, надежно спрятанная в силиконовой оболочке (прямоугольный шланг).

Дуралит легко гнуть, для него не нужен специальный блок питания, только небольшой переходник. Дуралайт еще называют светодиодным шнуром.

Торговое название «DURALIGHT» Этот светодиодный шнур получил от компании, выпустившей его на рынок. Так же, как и с ксероксом.

Установка Duralaita

Для установки и подключения Duralight совсем не обязательно иметь специальные навыки электромонтажа.

В самом простом случае для монтажа дуралита вам даже не понадобится инструмент. Достаточно воткнуть гирлянду в розетку — и праздничное настроение обеспечено. Кстати, гирлянда из светодиодного Duralite намного практичнее и долговечнее обычной по проводке и лампочкам — проводка постоянно прёт и запутывается, лампочки перегорают.

Если к монтажу отнестись серьезно и надолго — например, для декоративной подсветки части комнаты, то для соединения дуралита потребуется как минимум отвертка (или молоток) и крепеж.

Подключение светодиода Duralaight

Схема подключения светодиода Duralite проста. Подключать шнур DURALIGHT LED лучше не к розетке, а для постоянного подключения. В этом случае подключение потребуется с минимальными навыками в области электротехники или должно быть доверено специалисту.

При покупке LED Duralite купите еще сетевой шнур с переходником на 220 вольт и соединительным разъемом.

Адаптер представляет собой весь мостовой диодный выпрямитель. Он преобразует переменное напряжение сети в униполярное пульсирующее напряжение.

Величина этого напряжения не меньше, чем в розетке, поэтому будьте осторожны!

Другой вариант шнура с переходником (зависит от модели и производителя)

Адаптер устройства

Адаптер для подключения шнура Duralite LED фактически состоит из одного диодного моста.Диодный мост преобразует переменное напряжение сети 220 В 50 Гц в униполярное пульсирующее с частотой 100 Гц. Эта рябь не видна глазу.

Б / у диодный мост KBL 410.

Доводчик на спине:

Особенности монтажа. Комплект подключения Duralight

Шнур питания с переходником подключается к дуралиту через специальный переходник, который представляет собой металлические штыри в корпусе.

Разъем для светодиода DURALIGHT

Для однорядного дюраля разъем будет состоять из двух выводов, для двухрядного — из трех.Такой же переходник используется, когда вам нужно послушать 2 шт. (Сегментный) дуралит.

Адаптер — в разобранном и собранном виде

Для монтажа дюралита на поверхность используются специальные прозрачные пластиковые скобы, которые показаны на фото.

Монтаж дюралит. Крепеж и адаптер

На срезе дуралита остаются оголенные провода. Их необходимо для электробезопасности закрывать специальной крышкой, которая должна продаваться в комплекте.

Защитный колпачок на Duralight cut

В заключение нужно сказать, что светодиодный дюралит обычно режется на отрезки по 1 или 2 метра. Не потому, что продавцы не хотят отрезать кусок точно под размер комнаты, а в силу особенностей схемы. Этот факт следует учитывать при планировании освещения в помещении.

У светодиодных лент этого недостатка (неприятной особенности) значительно меньше — можно отрезать с кратностью 5 сантиметров, что практически всегда обеспечивает нужный размер.На самопроверке публикуется статья про ленты.

Поэтому при подключении светодиодного дуралита иногда приходится идти на хитрости и дополнительных затрат, чтобы обеспечить нужную длину освещаемой части стены. На фото ниже показано, как для того, чтобы длина освещаемого участка составляла 2,6 метра, мне пришлось покупать кусок длиной 4 метра, а остальное находится в коробке (потолочное пространство).

Лишний кусок придется не обрезать, а спрятать

При покупке Дуралайта нужно обратить внимание еще на одну особенность.Даже у одного производителя разные стороны (отсеки) могут иметь разный цвет свечения.

Например, на ценнике написано «белый», а оттенок может быть желтым или синим в результате использования разных компонентов. У меня так было, на одну комнату купил две штуки в разных магазинах. Пришлось поменять ((

Ну в итоге получится это:

Подсветка Gardina Duralight

В статье рассматривается только один вид Дуралайта, который чаще всего встречается в наших магазинах.На самом деле разновидностей светодиодного дуралита очень много. Чтобы в этом убедиться, достаточно зайти на сайт Алиэкспресс. Улица, елка, комнатная, USB, 220В, 12В, шнуры, сетки, разноцветные, мигающие — гирлянды и световые шнуры отличный набор!

В последнее десятилетие технология декорирования помещений достигла своего совершенства. Это открывает большие возможности для дизайнеров, которые могут создавать довольно интересные и привлекательные решения по невысокой цене. Сейчас для этих целей широко используется Duralaight. Что это? Об этом и пойдет речь в этой статье.

Светотехника сегодня пользуется большой популярностью как наиболее удобный и эффективный способ привлечения потенциальных клиентов с различными заведениями. Однако это не единственная сфера применения дуралита. Украшают жилые дома как внутри, так и снаружи. Подсветка в данном случае представляет собой оригинальные композиции, созданные из светового кабеля. Шнур из дюраля отличается ярким насыщенным светом и высокой прочностью. Но мало кто знает, что представляет собой такой кабель, как он правильно называется и каков его внешний вид.Сам по себе он отличается высокой выносливостью и гибкостью, одновременно являясь источником яркого света. По типу устанавливаемых светильников такие устройства бывают двух видов. Первый светодиод экономичен и практичен. Второй тип — это лампы, несколько уступающие первому по эксплуатационным характеристикам.

Дуралайт: Что это?

Современная осветительная гирлянда сегодня носит название дюралат, и большую популярность она приобрела в последние десятилетия. В переводе с русского слово «Дуралайт» означает «жесткий свет».Эта величина полностью характеризует физические свойства как источника света, так и самого материала. Шнур выполнен в виде кабеля из очень гибкого пластика, который покрыт слоем поливинилхлорида. Последний служит защитным покрытием. Такой LED-Дуралайт снабжен сердечником, состоящим из небольших благодаря им возможности создавать самые разнообразные световые эффекты с использованием всех представителей цветовой палитры. Основная особенность светодиодов — экономичность, и это не влияет на качество освещения.Излучаемый свет очень яркий, но в то же время мягкий, положительно влияет на сетчатку.

Виды современных гирлянд

Высокий покупательский спрос позволил нам расширить ассортимент дуралитов. В настоящее время в магазинах можно приобрести гирлянды двух видов:

  1. Дюралит круглый (цена 85 руб. За 1 метр) бывает двух- и трехжильным. Диаметр около 13 мм. Гирлянда покрыта специальным прозрачным материалом, выполняющим защитную функцию.Длина рулона от 50 до 100 метров.
  2. Плоский светодиодный дюралайт. Чаще всего его называют Дурафлекс. Он предназначен в основном для наружного применения, например, для украшения фасадов, вывесок и т. Д.

Дуралайт: сфера применения

Б / у Duralight LED фактически стал очень достойной альтернативой неоновой подсветке с хорошими эксплуатационными характеристиками. С его помощью можно оформить интерьер и экстерьер помещений, фасады различных домов и построек, даже предприятий, создать рекламные вывески и щиты.Кроме того, с их помощью можно формировать разные композиции и фигуры, используемые для привлечения внимания окружающих.

В настоящее время они довольно популярны, так как позволяют существенно сэкономить на электроэнергии. Также их высокий уровень безопасности позволяет устройству работать без присмотра и контроля со стороны человека.

Технические характеристики

Дуралайт — Что это такое и какими характеристиками обладает? Этот вопрос в последнее время стал весьма актуальным.Чтобы ответить на него, необходимо разбираться в эксплуатационных свойствах этого устройства.

Световое оборудование уличного типа по своим техническим характеристикам всегда на порядок превосходит аналогичные элементы, предназначенные для внутреннего использования в помещениях и домах. Они должны работать бесперебойно независимо от погодных условий и иметь высокий уровень безопасности, в частности, защиту от огня. Такие легкие конструкции также должны выдерживать воздействие человека, то есть быть максимально устойчивыми к случайным повреждениям.Дуралайт в таких условиях полностью соответствует всем необходимым требованиям. Этот материал обладает влагостойкостью и хорошо противостоит ударам, что важно для сохранения целостности конструкции кабеля.

Режимы работы

Duralight LED имеет еще одно неоспоримое преимущество, которое заключается в большом количестве различных режимов работы. В основном эти данные указываются в спецификациях. Каждая изготовленная модель может работать как непрерывно, так и динамично.Первый способ обозначен в документации как Fixing или Nonstop. Второй несколько посложнее, имеет четыре разных режима, работу которых обеспечивает специальное устройство — контроллер.

LED:

  1. Погоня — это изменение интенсивности свечения, позволяющее создавать эффектные переливы света.
  2. Вспышка — это включение определенного количества лампочек.
  3. Хамелеон — Изменение цвета свечения.
  4. Multichasing — сочетание режима мерцания и цветочного сдвига.

Современная гирлянда

Гирлянда Duralaight часто используется для украшения помещений в период новогодних праздников. Однако во время его приобретения необходимо детально изучить инструкцию, так как некоторые модели не предназначены для наружного использования. Благодаря использованию современных технологий при производстве гирлянды обладают низким уровнем тепловыделения. Этот показатель позволяет значительно снизить риск возгорания.

Дуралит представляет собой гирлянду, которая представляет собой достаточно жесткую трубку, но очень гибкую, что делает ее использование максимально комфортным.В выключенном состоянии Duralight выглядит невероятно, но при включении все меняется. Гирлянда светится очень ярко, эффекты чередуются: мигание, переливание, изменение цвета и т. Д. Средний срок службы около пяти лет.

Важной особенностью этого типа устройства является то, что при выходе из строя одной лампочки не прерывается цепь.

В процессе эксплуатации необходимо в точности выполнить некоторые нюансы:

  • проверить изоляцию проводов и целостность трубки;
  • нельзя размещать в закрытых контейнерах;
  • для точного соблюдения рекомендованного температурного режима.

Стоимость прибора «Дюралайт»

Цена данного прибора по сравнению с другими аналогичными материалами намного дешевле. Это достигается за счет использования малогабаритных радиоэлектронных элементов. И, наконец, у Duralite идеальное соотношение цены и качества, которое в несколько раз выше, чем у стандартных ламп накаливания.

Дуралит — Гирлянда, выделяющая контуры фасада зданий, внутренних помещений, геометрические формы, элементы загородной местности и другие объекты.Его классический дизайн выглядит как длинная прозрачная трубка, внутренняя полость которой заполнена лампами.

Другой светодиодный дуралит представлен источниками светового излучения, размещенными на гибкой плате и подключенными к проводящей шине параллельно. Передающая световая трубка защищает электрические компоненты от влаги, загрязнения и пыли, так что устройство не может быть опасным за пределами улицы.

Прочный материал оболочки из поливинилхлорида выдерживает нагрузки, возникающие под действием вибрационных воздействий и механических ударов, а солнечное излучение не способно изменить внешний вид поверхности.

В специализированных магазинах продается огромный ассортимент светодиодных шнуров, среди которых обнаруживаются модели, позволяющие выбирать цвета свечения дюралита.

Для приобретения и правильной установки подходящего устройства неопытным мастерам необходимо знать информацию о технических характеристиках, видах и простых правилах установки гирлянд.

Популярные сорта гирлянды

Как показывают в Интернете фотографии Duralaight, продавцы осветительных приборов предлагают всевозможные конструкции конструкций, оснащенных разными источниками света.

Внутри прозрачной пластиковой трубки могут находиться:

светодиода. Он дороже ламповых вариантов, имеет длительный срок эксплуатации и при эксплуатации потребляет минимум электроэнергии. Гирлянды, выделяющие небольшое количество тепла, свободно монтируются на поверхности из листов гипсокартона, штукатурных смесей и других отделочных материалов.

Лампы накаливания. Они сильнее нагреваются, потребляют больше электроэнергии и нарушаются при неаккуратной циркуляции.

Если есть возможность создавать световые эффекты, светильники делятся на несколько разновидностей, которые имеют индивидуальные характеристики и характеристики.

Среди них найдено:

Крепление. Получите энергию через единственную шину, излучаемую равномерными световыми потоками. Дополнительный контроллер для дуралита автоматически регулирует яркость освещаемых объектов, анализируя информацию, полученную со специальных датчиков. Собственно установленная конструкция не позволяет менять световые эффекты в процессе работы светильников.

Погоня. Подключаются к нескольким каналам и имеют большие габариты. Блок питания входит несколько выводов, один из которых нормальный. Эти параметры участвуют в создании эффектов, работа которых управляется путем перекрытия всех каналов контроллером.

Основные технические характеристики

Перед тем, как выбрать дюралат, необходимо знать индивидуальные характеристики понравившейся модели. Наибольшее значение имеет:

Эксплуатационный ресурс, то есть максимально допустимое время работы.Диоды непрерывно работают сто тысяч часов, а лампы накаливания выходят из строя после двадцати пяти тысяч часов работы.

Индекс безопасности увлажнения. Современные международные стандарты обеспечивают соответствие водонепроницаемых изделий минимальному индексу IP44. Качественно сделанный корпус эффективно задерживает загрязнения, частицы пыли и капли влаги, пытаясь достичь электронных элементов системы.

Мощность потребляемая энергия. Стандартные варианты освещения питаются от электрического тока 15-25 Вт.Это позволяет управлять источниками света, расположенными внутри прозрачной трубки длиной 1 метр.

Изоляционный материал. Обычно уличную гирлянду из дюраля и прочую подсветку утепляют поливинилхлоридом. Прочный пластиковый корпус предотвращает поломку системы под воздействием внешних факторов окружающей среды.

Мощность излучения света. Некоторые устройства подсветки формируют видимое излучение, которое имеет довольно большое значение этой характеристики.Благодаря этому свечение хорошо заметно в дневное время.

Положительные стороны, особенности подключения

Дизайнерская версия дает Дуралитам огромное количество преимуществ. Таким образом, работа моделей, оснащенных диодами, сопровождается потреблением небольшого количества энергии. Электронные компоненты устойчивы к увлажнению, вибрации, механическим нагрузкам и ультрафиолетовому излучению Солнца.

Гирлянды эксплуатируются при температуре от сорока градусов мороза до семидесяти градусов тепла.Гибкие элементы системы устанавливаются путем выполнения простых действий.

Светодиодные гирлянды освещают контуры жилых, общественных и промышленных зданий, а также ниши, перегородки из гипсокартона и многоуровневые межкомнатные потолки. Мастер, знающий подробную информацию о том, как подключить Дуралате своими руками, перед началом работы подбирает инструменты, крепеж, провода, элементы питания, переходники и так далее.

Осветительное мероприятие упрощается за счет приобретения гирлянд, оснащенных деталями для монтажа.Они представлены переходником, проводом питания, коннектором, силиконовыми контактами, вилками, клеевой смесью на основе силиконовых компонентов и крепежа.

Конструкция сетевого кабеля разделена на отрезки длиной 1,2-4 метра или 2-10 сантиметров. Траектория, по которой длинные полосы разрезаются на отдельные части, отмечена значком ножниц и черной штриховой поперечной линией.

Предварительно уложенный на твердую поверхность шнур разделяется на обладающие необходимыми размерами детали строго по заданной пунктирной линии траектории реза.После выполнения этой операции нельзя «развернуть» силовые кабели.

Разъемы вставляются в оголенные края проводов до тех пор, пока штыри не войдут в гирлянду до упора, а отдельные контакты не попадут между проводниками питания проводов. Места фиксации закрываются защитным чехлом-оболочкой, края которого обработаны силиконовым клеем.

Провод питания снабжен коннектором, предназначенным для крепления световой ленты.Если конфигурация адаптера питания не предусматривает встроенного устройства управления, то его раздельная конструкция фиксируется разъемами на блок питания и шнур с диодами. Обратная сторона подсветки с оголенными проводами становится заглушкой и обрабатывается влагозащитным силиконовым клеем.

Фотография Duralaita

И.Подключение Duralight к сети переменного тока.


1. Любой дуралит имеет минимальный сегмент, обозначенный символами (если вы не нашли такой отметки на самом шнуре, посмотрите инструкцию в паспорте продукта или обратитесь к поставщику)
2. Надрез гибкого шнур из светодиодного дуралита допускается только по специальным отметкам (или по нарезке порезки). Для резки используйте монтажный нож или острые ножницы.

3. Согните дуралит сначала в одну сторону, а затем в другую.Выступающие участки проволоки следует аккуратно отрезать телами до уровня оболочки шнура. Это сделано для того, чтобы не произошло короткого замыкания при установке светового шнура.

4. Во избежание ударов или попадания влаги обязательно закрывайте свободные концы дуралита.

5. Если вам нужно соединить две эквивалентные породы дюраля, используйте.

6. Если вы используете систему крепления № 1, то готовое соединение двух дюралитных секций следует закрепить качающимися пластиковыми гайками.

7. Для изготовления рисунков произвольной формы дуралит закрепляется на металлической основе — это может быть жесткая толстая проволока, небольшая металлическая лента и т. Д.

8. Для усиления яркости используются специальные «направляющие». свечение дуралита.


II. Подключение дуралита к контроллеру.

Помимо светодиодного дюралит постоянного свечения, вы также можете приобрести светодиодный дюралитный чехол, которым можно управлять с помощью специальных контроллеров.

Как подключить светодиодный корпус из дуралита? Какая схема подключения дуралита используется в этом случае?

Для подключения корпуса Duralight Casing к контроллеру светодиодов необходимы следующие компоненты: контакт, шнур и вилки.Подключение дуралита осуществляется напрямую с контроллером. В этом случае питание светодиодного дуралита также осуществляется через этот контроллер (который в свою очередь подключается к сети 220В).

Есть несколько вариантов светодиодных контроллеров для Duralight. В зависимости от типа и размера светового шнура Duralight (круглый, плоский), дюралит может комплектоваться различными контроллерами. Есть два основных типа светодиодных контроллеров — 100 метров и 20 метров, которые подключаются к сети 220 В.Для соединения двух дуралитовых сегментов используется муфта, шнур с вилкой и вилка на свободном конце из дуралита для дополнительной защиты от влаги. Необходимо внимательно следить за тем, чтобы контакты муфты и дуралита были правильно соединены и соединены. Все соединения дуралита начинаются только с места шнура шнура. В дальнейшем, надев заглушку на свободный конец дюралитового шнура, производят окончательный монтаж дюралита с помощью кронштейна, зажимов или специальной пластиковой направляющей.

Для соединения бухты из дюраля и 100-метрового контроллера необходима следующая схема действий:

1. Проверка работоспособности светового шнура Duralight. Для этого Duralight подключается к стандартной электрической сети с помощью прилагаемого шнура питания.
2. Подключение силового провода Duralight: требуется отрезать с другой стороны, где находится разъем, сразу после квадратного или овального выпрямителя.
3. Зачистка трех цветных дюралитных проволок — синего, желтого, коричневого.
4. Определение общего токоведущего провода среди этих трех и его подключение к контроллеру (белая клемма).
5. Остальные контакты подключаются к красным клеммам, последовательность подключения не важна.
6. Окончательное подключение дуралита к сети, настройка спецэффектов тумблером питания.

Шнур Duralight устройство из двухканальных лампочек. Подключение светодиодного дюралайта (схема). Нюансы, которые могут возникнуть в процессе установки

Освещение построек и праздничное убранство издавна выполняется с помощью гирлянд.В последнее время большинство из них светодиодные. Такая подсветка выполняется в виде лент или шнуров. Светодиодный шнур правильно называется дюралайт, в этой статье мы рассмотрим, как он работает и подключается.

Что такое дюралайт, особенности светодиодов — дюралайт

Слово «дюралайт» дословно можно перевести как «прочный свет» (от англ. Действительно, дюралайт при внимательном рассмотрении оказывается прозрачным полимерным гибким шнуром, внутри которого расположены лампы или светодиоды (LED Duralight), по сути — прочная трубчатая гирлянда.Трубка из ПВХ в качестве каркаса придает дюралайту влагостойкость, гибкость, устойчивость к ультрафиолетовому излучению и физическую прочность.

Типичный светодиодный дюралайт может работать при температуре окружающей среды от −50 ° C до + 60 ° C, а срок службы ограничен всего — десятками тысяч часов.

Устройство и типы

Duralight — светодиодная гирлянда в оболочке из ПВХ. Подключается к сети 220В, бывает нескольких видов.

По режиму работы:

1.Исправление. Шнур, который постоянно светится с течением времени. То есть вы его включили, а он просто светится.

2. Погоня. Так называется режим работы дюралайта, когда он мерцает. Чтобы светодиодный шнур работал в режиме погони, нужно дополнительно приобрести контроллер.

3. Хамелеон. По сути та же чеканка, но разного цвета.

Существуют различные типы дюралайтов. Количество линий может составлять от 2 до 7 жил, соответственно количество светодиодных гирлянд увеличивается, что позволяет получать различные световые эффекты и цветовые сочетания.

По форме различаются круглые и плоские светодиодные дюралайты. Форма определяет простоту установки для конкретной конфигурации освещения.

Так как дюралайт представляет собой шнур из ПВХ, он герметичен, что обеспечивает нормальную работу на улице.

Шнур из дюралайта можно разрезать, для этого на его поверхности есть специальные отметки в виде полосы или ножниц. Кратность реза обычно составляет 2 метра.

Примерную схему вы можете увидеть на рисунке ниже.Шнур дюралайт состоит из токопроводящих жил, светодиодов и оболочки. Количество жил и светодиодов может быть разным, как и их цвет.

Внутри шнур ни в коем случае не полый, зазоры между светодиодами также заполнены ПВХ для придания дюралайту дополнительной прочности. Так, дюралайт можно смело использовать в наружных и внутренних рекламных конструкциях, в различном архитектурном освещении, для украшения деревьев и для оформления интерьеров.

Трубка просто прикрепляется к зажимам или клею везде, где это необходимо, и надежно удерживается благодаря своей легкости.Гибкость ПВХ позволяет изгибать трубку по усмотрению дизайнера, делать буквы, надписи, цифры из дюралайта или просто распределить светящуюся светодиодную трубку по фасаду здания. Круглые и плоские дюралайты, постоянное свечение или с разными режимами мигания — действительно широчайшие возможности для светового дизайна.

Монохромные и разноцветные, мерцающие и переливающиеся — современные светодиодные контроллеры позволят воплотить в жизнь любую дизайнерскую идею.

Запрессованные в круглую трубку или плоскую ленту светодиоды расположены на расстоянии 1.От 25 до 27,7 мм, а потребляемая мощность составляет порядка 1,5 Вт на метр, что несравнимо с дюралайтами на лампах накаливания.

По сравнению с лампами накаливания светодиоды дают ровный насыщенный цвет, яркое свечение, при этом практически отсутствует нагрев, что делает светодиодный дюралайт намного безопаснее обычного дюралайта, экономичнее и долговечнее.

Подключение и установка светодиода — дюралайт

Светодиодный дюралайт подключается к сети с одного конца отрезка шнура с помощью специальной переходной втулки, а другой конец закрывается заглушкой.Обычный мостовой выпрямитель служит адаптером. Возможно объединение нескольких секций с помощью муфт.

Для наращивания шнура гирлянды или подключения в случае ремонта используются штыревые разъемы, соединение герметично, о чем мы расскажем ниже.

Что нужно для подключения

Для включения дюралайт-шнура нужно использовать специальный переходник, рассчитанный на определенную длину. Это обычный выпрямитель -.Длина для подключения шнура зависит от его мощности. Типичная длина для подключения к большинству адаптеров составляет от 50 до 100 метров.

Кроме переходника нужны коннекторы, как для подключения питания к шнуру, так и для подключения нескольких штук или для подключения ответвлений. Ниже показаны типичные типы разъемов.

Дополнительно потребуются монтажные кронштейны и дюралайтовые дюбели. Они показаны внизу предыдущего рисунка.

Убедитесь, что и переходник, и разъемы подходят к вашему дюралайту как по форме (плоской и круглой), так и по количеству жил, например, ниже находится разъем от адаптера питания для 5-жильного шнура.

Как уже было сказано, для подключения дюралайта в режиме мерцания (погони) нужен контроллер. Они различаются количеством каналов, соответственно в контроллере столько каналов и в дуралаите могут быть провода, которые он может питать.

Контроллеры для двухпроводного дюралайта обеспечивают простое мигание, мигание и плавное включение с последующим отключением всей гирлянды.

Модели для трехжильных шнуров уже позволяют попеременно соединять жилы, имитируя эффект дождя или перелива цветов. На рисунке ниже показано, что такой контроллер имеет три контакта в разъеме.

Вы получите отличный визуальный эффект, используя пятижильный шнур с контроллером, подобным показанному ниже.

Схема подключения

В зависимости от количества жил каждая из них имеет определенную полярность подключения. Поскольку гирлянда из дюралайта питается от выпрямленного пульсирующего напряжения, необходимо помнить, что важна полярность подключения — плюс и минус.

Если вы вставляете шнур в розетку, а он выключен, немедленно отключите его, чтобы избежать повреждения, и переверните разъем на 180 градусов.

На рисунке ниже показаны распиновки 2, 3, 4, 5 и 7 проводника из дюралайта, как плоского, так и круглого.

Желательно соединять одинаковые по мощности штуки. На свободный от соединения конец надевается специальная заглушка. При изготовлении декоративных каркасных конструкций используется проволока или металлическая лента. Специальные направляющие повысят яркость дюралайта.

Правила установки

Перед тем, как приступить к работе с дюралайтом, ознакомьтесь с правилами его установки. Помните, что он работает от выпрямленного 220 вольт. Это означает, что пиковое напряжение достигает 310 вольт !!! Поэтому мы сделали для вас подборку советов или алгоритм установки светодиодного шнура 220В.

1. Обрезайте шнур только при отключении от источника питания — в противном случае может возникнуть короткое замыкание.

2. Делайте надрез только по специально обозначенным меткам, иначе разрез не получится.

3. Залить соединительные коннекторы и коннекторы питания герметиком, силиконом или клеем, также можно дополнительно защитить стык термоусаживаемой трубкой. Это особенно важно, если подсветка будет использоваться на улице.

4. Избегайте механических нагрузок на разъемы, помните, что они могут отсоединиться.

5. Наденьте вилку на конец гирлянды — это убережет вас от поражения электрическим током, если вы внезапно дотронетесь до него. Также закройте его, как описано выше.

6. Желательно размещать подсветку в недоступном для детей и животных месте.

Нюансы при работе с дюралайтом

Намотанный змеевик из дюралайта нельзя длительное время подключать к сети, так как это вызовет чрезмерный нагрев. Однако перед началом установки проверяется весь шнур, подключив его к сети.Контакты должны быть сухими.

Duralight можно резать только по меткам, кратным длине. Крепление — только в выключенном состоянии, включение — только после установки. Неиспользуемые контакты необходимо защитить заглушками. Муфты нельзя сильно деформировать или гнуть.

Поощряется использование термоусадочных трубок для улучшения изоляции. Допускается объединение кусков одинакового размера по удельной мощности, рассчитанных на одинаковое напряжение. Соблюдайте полярность!

Обеспечьте нормальный теплообмен, не закрывайте дюралайт металлическими предметами.Напряжение питания должно соответствовать паспортной табличке этого дюралайта. Удалите поврежденные части из цепи. Электропитание — только выпрямленным напряжением.

Заключение

Светодиодный шнур можно использовать как в помещении, так и на улице. Это удобное решение для освещения или праздничной иллюминации. Преимущество светодиодной ленты в том, что она работает от обычного диодного моста, то есть от выпрямленного напряжения от сети 220В.

В то же время в Интернете есть советы, что с помощью дюралайта можно организовать освещение для бассейна.Конечно, при соблюдении всех мер безопасности это можно сделать, но помните — блок питания от высокого напряжения никуда не делся, а это крайне опасно. Для таких целей идеально подойдет светодиодная лента на 12 В с пыле- и влагозащитой.

Светодиодный шнур Duralight

Что такое дюралайт? Одним словом, дюралайт — это светодиодная лента, надежно скрытая в силиконовой оболочке (прямоугольный шланг).

Duralight легко гнется, для него не нужен специальный блок питания, достаточно небольшой переходник.Дуралайт еще называют светодиодным шнуром.

Торговое название «Duralight» было дано этому светодиодному шнуру от компании, выпустившей его на рынок. Так же, как и с копировальным аппаратом.

Установка Duralight

Для установки и подключения дюралайта не требуется специальных навыков электромонтажа.

В простейшем случае для установки дюралайта даже не потребуется инструмент. Достаточно подключить гирлянду к розетке — и праздничное настроение гарантировано. Кстати, гирлянда из светодиодного дюралайта намного практичнее и долговечнее обычной на проводке и лампочках — провода постоянно рвутся и путаются, лампочки перегорают.

Если монтаж ведется серьезно и надолго — например, для декоративного освещения части комнаты, то для подключения дюралайта понадобится как минимум отвертка (или молоток) и крепеж.

Подключение светодиодного дюралайта

Схема подключения светодиодного дюралайта проста. Кабель Duralight LED лучше подключать не к розетке, а к постоянному подключению. В этом случае для подключения потребуются минимальные навыки электромонтажа, либо придется довериться специалисту.

При покупке светодиодного дюралайта купите еще шнур питания с переходником на 220 Вольт и разъемом.

Адаптер представляет собой просто мостовой диодный выпрямитель. Он преобразует сетевое напряжение переменного тока в униполярное пульсирующее напряжение.

Величина этого напряжения не меньше, чем у розетки, поэтому будьте осторожны!

Альтернативный шнур с адаптером (в зависимости от модели и производителя)

Адаптер устройства

Адаптер для подключения светодиодного кабеля дюралайт фактически состоит из одного диодного моста.Диодный мост преобразует переменное напряжение сети 220 В 50 Гц в униполярное пульсирующее с частотой 100 Гц. Эти пульсации совершенно не видны глазу.

Используется диодный мост KBL 410.

Доводчик, с обратной стороны:

Особенности установки. Комплект подключения Duralight

Шнур питания с переходником подключается к дюралайту через специальный переходник, который выполнен из металлических штифтов в корпусе.

Разъем для светодиодного шнура Duralight

У однорядного дюралайта разъем будет состоять из двух пинов, у двух линейных — из трех. Такой же переходник используется, когда нужно стыковать 2 штуки дюралайта.

Адаптер — в разобранном и собранном виде

Для крепления дюралайта к поверхности используйте специальные прозрачные пластиковые скобы, которые показаны на фото.

Установка Duralight. Крепеж и адаптер

На резке из дюралайта остаются неизолированные провода.В целях электробезопасности их необходимо закрывать специальной крышкой, которая должна продаваться комплектом.

А что нового в группе Вконтакте SamElektrik.ru?

Подпишитесь и читайте статью дальше:

Заглушка предохранительная на резку дюралайт

В заключение нужно сказать, что светодиодный дюралайт обычно режут кусками по 1 или 2 метра. Не потому, что продавцы не хотят вырезать кусок точно по размеру комнаты, а из-за особенностей схемотехники.Этот факт следует учитывать при планировании внутреннего освещения.

У светодиодных лент этого недостатка (неприятной особенности) существенно меньше — можно срезать с коэффициентом 5 сантиметров, что практически всегда обеспечивает необходимый размер. На СамЭлектрике была опубликована статья о магнитофонах.

Поэтому при подключении светодиодного дюралайта иногда приходится идти на хитрости и дополнительных затрат для обеспечения необходимой длины освещаемой части стены.На фото ниже видно, как для того, чтобы длина освещаемого участка составила 2,6 метра, мне пришлось купить кусок длиной 4 метра, а все остальное поместить в коробку (пространство под потолком).

Дополнительный кусок нужно не резать, а спрятать

Покупая дюралайт, нужно обратить внимание еще на одну особенность. Даже от одного производителя разные партии (катушки) могут иметь разный цвет свечения.

Например, на ценнике написано «Белый», а оттенок может быть желтым или синим в результате использования различных компонентов.Была такая, купил по две штуки на одну комнату в разных магазинах. Пришлось поменять ((

Ну, в итоге получится:

Подсветка штор дюралайтом

В статье рассматривается только один вид дюралайта, который чаще всего встречается в наших магазинах. На самом деле разновидностей светодиодных дюралайтов очень много. Чтобы в этом убедиться, достаточно зайти на сайт Алиэкспресс. Уличный, Рождественский, Домашний, USB, 220В, 12В, шнуры, сетки, разноцветные, мигающие — гирлянд и световых шнуров много!

Ну а если нужен светодиодный дюралайт оптом, рекомендую обращаться в Светлон.В этом магазине можно найти буквально все, что связано со светом!

Duralight LED (Дуралайт) — водонепроницаемый прочный гибкий прозрачный цветной шнур круглой или плоской формы, внутри которого размещены светодиоды. Изготовлен из ПВХ, благодаря чему может работать при температуре от -20 ° С до + 60 ° С.

Благодаря своей водонепроницаемости (класс защиты по IEC-952 — IP54) дюралайтовый шнур широко используется в качестве элементов декора и создания цветодинамических эффектов при уличном освещении домов, деревьев, создании рекламных вывесок, при организации праздничных мероприятий, освещении. вода в бассейнах, установленных в автомобилях и во многих других случаях.

Несмотря на свою высокую надежность, как и у любого электротехнического изделия, система дюралайт может перегореть и ее потребуется отремонтировать, что можно сделать своими руками, если знать принцип ее работы, схему и устройство.

Схема, устройство и принцип работы


Светодиодный шнур Duralight

Для ремонта светодиодных дюралайтовых шнуров необходимо знать их устройство, электрическую схему и принцип действия. Без этих знаний самостоятельный ремонт будет затруднен и может привести только к внесению дополнительных неисправностей.

Основные технические характеристики Duralight

Ассортимент светодиодных шнуров из дюралайта состоит из нескольких разновидностей, основные из которых представлены в таблице. Дуралайт выпускается длиной от пяти до ста метров.

Дюралайтовый шнур с монохромным цветом свечения может светиться только одним цветом, который определяется цветом установленных в нем светодиодов. Все они могут быть одного или разных цветов. При подключении напрямую к источнику постоянного тока он будет светиться с постоянной яркостью.Если включить через контроллер, то яркостью свечения можно будет управлять.

Шнур Chasing содержит несколько групп светодиодов одного цвета, обычно красного, зеленого и синего. Каждая цветовая группа связана с отдельной жилой провода, который проходит в теле кордовой трубки по всей ее длине. Благодаря такой схеме подключения с помощью контроллера можно управлять не только яркостью свечения, но и цветом.

По конструкции шнуры из дюралайта бывают разъемными и сплошными.С точки зрения ремонтопригодности лучше сплит. При перегорании одного из светодиодов можно будет вырезать несветящийся участок шнура и заменить его или подключить исправные части шнура с помощью специального разъема без инструментов прямо на месте установки гирлянды.

Шнуры Duralight

, изготовленные с использованием светодиодов SMD, имеют по сравнению с диодами DIP-типа повышенную яркость свечения.

Схема подключения шнуров Duralight

Электрические схемы дюралайт-шнуров отличаются только схемой последовательно соединенных светодиодов.Они соединяют все последовательно или последовательно группами с равным количеством светодиодов в каждой из групп.


В двухпроводном дюрале все светодиоды включены последовательно. Для ограничения тока резисторы R1-Rn припаиваются равномерно по длине шнура. Начало светодиодной цепочки припаивается к одному проводнику, а конец — к другому. Все светодиоды могут быть одного цвета или разного цвета. Например, в этой схеме используются светодиоды четырех цветов.


Эта схема отличается от описанной выше тем, что светодиоды включены небольшими группами, как в светодиодной ленте.Это позволяет разрезать шнур на отрезки в точках в форме ножниц. Такое схематичное решение удобно при ремонте и оформлении интерьера.


В отличие от схем, описанных выше, в электрической цепи шнура Chasing LED каждая группа состоит из нескольких последовательно соединенных цепочек светодиодов одного цвета. Начало всех цепочек светодиодов припаивается к одному общему плюсовому проводу, а концы светодиодов одного цвета припаиваются к отдельному проводу.

Схема шнура Chasing похожа на светодиодную ленту RGB и позволяет использовать контроллер для получения любых динамических цветовых эффектов, от бегущей волны до переливания цветов.

Схема подключения шнуров Duralight к сети

Светодиодный дюралайт

представляет собой законченный продукт, и им можно управлять, подавая напряжение постоянного тока на клеммы, расположенные на концах трубки. Недопустимо прямое подключение к сети 220 В .

Подключить дюралайт можно через простой выпрямитель, состоящий из выпрямительного моста и электролитического конденсатора.

Готовый диодный мост можно взять из любого перегоревшего светодиода или энергосберегающей лампы.Внутри находится драйвер, достаточно удалить ненужные детали. Обычно такие драйверы комплектуются диодами, рассчитанными на ток 1 А, что вполне достаточно для большинства дюралайтов.


Для тестирования дюралайтов 220 В я использую драйвер светодиодной лампы, показанный на фото. Отрезал деталь со стабилизатором тока и припаял шнур с вилкой. Остались предохранитель и фильтрующие элементы напряжения.

При подключении дюралайта через диодный мост можно получить только постоянное свечение, без световых эффектов.Для реализации максимально возможных световых эффектов необходимо подключение дюралайта через контроллер. Самый простой показан на фото. Нажав на кнопку, вы можете установить один из восьми режимов подсветки.


Простейшая схема контроллера состоит всего из нескольких частей — выпрямительного моста, делителя напряжения на два резистора и электролитического конденсатора для обеспечения режима питания микропроцессора и двух тиристоров типа PCR406 или PCR606, соединенных параллельно.


Микропроцессор типа Q803 распаян на отдельной печатной плате, которая впаяна в основную плату контроллера.


Китайская PCB контроллера сделана не очень качественно, но на достаточном уровне для его надежной работы.

В схеме контроллера нет защиты от короткого замыкания выходных цепей даже простейшего предохранителя. При КЗ в выходных цепях, в коннекторе или дюраите все активные элементы схемы перегорают, я сталкивался с таким случаем.


На фото полная схема системы дюралайт. На контроллер подается напряжение питания 220 В переменного тока. От него выпрямленное напряжение, обработанное встроенным в микропроцессор алгоритмом, поступает на жилы проводов шнура.

Для подключения круглого дюралайтового шнура сначала необходимо надеть зажимную гайку зажима цанги, воткнуть штифты соединителя по всей их длине в дюралайтовую трубку так, чтобы они точно касались токопроводящих жил, и навернуть гайку соединительная цанга.

Для подключения плоского дюралайт-шнура штыри разъема также нарезаются на всю длину в плоскости дюралайта, и коннектор крепится к шнуру двумя специальными ремнями, стянутыми вместе.

Стоит отметить, что при отрицательных температурах трубка шнура ПВХ сильно затвердевает и подсоединить ее к разъему практически невозможно. Поэтому необходимо собрать систему при плюсовой температуре и установить собранную снаружи.

Ремонт светодиодного шнура Duralight

Внимание, электрические цепи контроллеров duralight гальванически связаны с фазой электрической сети, поэтому следует соблюдать особую осторожность. Прикосновение незащищенной части тела человека к незащищенным частям цепи, подключенной к электрической сети, может нанести серьезный вред здоровью.

Накануне следующего Нового года необходимо было украсить установленную на улице елку дюралайтовыми шнурами, которые в прошлом году безупречно проработали в сильный мороз несколько недель.При проверке выяснилось, что один из шести шнуров не светится. Пришлось приступить к ремонту.


Первым делом проверил контроллер подключив к нему рабочий дюралайт. Контроллер сработал, значит, неисправность была в шнуре.

Если нет возможности проверить контроллер заменой, то можно подключить дюралайт, соблюдая полярность, к сети через описанный выше диодный мост. Для удобства подключения можно отрезать шнур на несколько миллиметров, оголяя провода.


При осмотре трубки шнура было обнаружено, что в том месте, где были установлены светодиоды, на его внутренней поверхности были темные пятна, как будто все светодиоды сгорели. Поэтому трубка была разрезана продольно на одну секцию светодиодов, включая резистор.

Диоды и резистор были удалены через разрез и проверены мультиметром в режиме измерения сопротивления. Все запчасти были в хорошем состоянии.

Стало очевидно, что черные точки появились по другой причине.При осмотре пайков выяснилось, что флюс с них не снимали, поэтому его остатки напечатали на тюбике.


Для определения падения напряжения на светодиодах на цепь от источника питания подавали постоянное напряжение 15 В. Светодиоды ярко светились.

Падение напряжения на одном светодиоде составило около 1,8 В, что немного меньше, чем у светодиодов SMD.

После проверки некоторых светодиодов стало очевидно, что остальные тоже исправны и в обрыве токоведущие провода проходят по всей длине шнура.Для их непрерывности с противоположного конца шнура сняли заглушку. При проверке мультиметром прогноз подтвердился. Одна из жил попала в обрыв, и оставалось только определить ее местонахождение.


Для определения точки обрыва один щуп мультиметра прикрепляли к ранее оголенному концу сердечника, а второй — к тонкой игле. Первый прокол был сделан посередине шнура, что позволило минимизировать количество проколов, так как сразу стало понятно, в какой половине обрыва.Затем прокол производился в середине отказавшей половины и так далее.


Чтобы найти место разрыва вены, нужно было сделать не более десяти проколов. Так как пластик мягкий и проколы не проделывались насквозь, они не нарушили герметичность шнура. Зазор сердечника составлял около восьми миллиметров. Похоже, когда дюралайт сняли в морозную погоду, он сильно погнулся, и одна из жил лопнула.

Начало цепочки последовательно соединенных светодиодов в шнуре было подключено к одной жиле, а коня — к другой.Поэтому, чтобы не нарушать герметичность шнура, я решил подавать питающее напряжение с той стороны, на которую ранее была поставлена ​​вилка.

Для этого со стороны реза провод, идущий от первого светодиода, соединяли с исправной жилой методом скрутки. К сожалению, все попытки залудить проводник припоем даже с использованием кислотного флюса не привели к успеху. Для надежности при сборке скрутка была введена в трубку и покрыта силиконом.

Из-за напряжения питания с другой стороны шнура, чтобы сохранить полярность подключения дюралайта, выходные провода в контроллере пришлось поменять местами. Как видно на фото, левая пара проводов припаяна.


Ремонт дюралайтового шнура закончен, можно приступать к его сборке. Поскольку шнур был разрезан по длине, место разреза и торец покрыли слоем силикона.



Осталось совместить штыри разъема с жилами шнура и воткнуть их в трубку.Затем накрутите накидную гайку на цангу.


При закручивании гайки до упора она начала прокручиваться, не сжимая плотно лепестки цанги вокруг шнура. Нить и лепестки цанги тоже пришлось покрыть слоем силикона.


Так как контроллер пришлось разобрать, и его герметичность нарушилась, стык половинок корпуса и место выхода проводов тоже промазали силиконом.

Ремонт дюралайт-шнура своими руками успешно завершен, все стыки заделаны и теперь его можно использовать для украшения уличных предметов.Он будет безупречно работать в любую погоду.

Для организации освещения по контуру, вторичного освещения, надписей и декораций, для реализации всего вышеперечисленного на данный момент лучше всего подходит дюралайт. Идея скрыть элементы освещения в прозрачной трубке для защиты их от влаги, механических повреждений и для простоты монтажа не нова, но только с появлением дюралайта такую ​​установку стало возможно выполнить просто и без лишних затрат. усилие.

Duralight — это сборка ламп накаливания или диодов в линейках на гибкой плате, они объединены в длинные шнуры, где каждый магазин ламп подключен параллельно к единой силовой шине.

Основные технические характеристики:

  • Степень защиты — IP44;
  • Срок службы — 25000 часов для ламп накаливания. 100000 часов для светодиодов;
  • Сечение — круглое, прямоугольное от 5 мм;
  • Изоляционный материал — ПВХ;
  • Устойчив к вибрации и ультрафиолетовому излучению;
  • Потребляемая мощность в среднем 15-25 Вт на метр.

Все дюралайты делятся на два основных типа: крепежные и чеканные.

Крепление — это дюралайт, в котором все лампы питаются от единой шины питания, а весь шнур имеет только две розетки, в которых один провод — нейтраль, а другой — сам канал питания. Естественно, что все элементы загораются одновременно, и управлять ими по отдельности нет возможности. Единственный вариант управления — регулировка яркости с помощью соответствующего контроллера.

Чейзинг — более массовый вариант дюралайта, в котором даже элементы одной сплошной группы соединены в одну нормаль и несколько каналов в определенной чередовании.Питание подается через несколько выводов, где один нормальный, а все остальные — каналы.

Чеканка позволяет реализовать гирлянды с последовательным или произвольным включением элементов, организацией ходовых огней или другого света и музыки. Управление осуществляется с помощью соответствующего контроллера, способного перекрыть все дюралайтовые каналы.

Обычно эти световые шнуры несколько шире, чем крепления, и поэтому для установки требуется больше места в нишах.

На рынке есть еще один примечательный продукт — гибкий неон, о котором можно прочитать. Однако, в отличие от дюралайта, он не может давать достаточной силы света для освещения, но светится совершенно равномерно. Гибкий неон способен обозначать только контуры объекта и хорошо виден только в условиях плохой освещенности или в темноте. Дуралайт излучает мощный световой поток, причем как со светодиодами, так и со светодиодами, и может выполнять роль осветительного прибора.Его свечение будет хорошо различимо как днем, так и ночью. Поэтому при выборе того или иного светящегося шнура важно точно обозначить требования к изделию в зависимости от места установки и желаемого эффекта.

Где применяется дюралайт и как выбрать подходящий

Благодаря высокой степени защиты IP44 дюралайт может использоваться как внутри помещений, так и на открытом воздухе. Он не боится влаги и достаточно устойчив к механическим воздействиям. Он не сломается и не сломается от ветра.Полимерная оболочка, обычно из ПВХ, обеспечивает гибкость и защиту по всей длине.

Способ монтажа предельно прост, соединительные элементы имеют в своем перечне разветвители для параллельного соединения участков светящегося шнура.

Обладая такими техническими характеристиками, дюралайт идеально подходит для формирования, декорирования фасадов зданий, подсветки ниш, стендов, потолков. В интерьере он отлично подходит для выделения контуров многоуровневых потолков, ниш в стенах, лестничных клетках или формирования декоративных элементов.Самый яркий и праздничный способ использования — это, конечно же, создание ярких и эффектных гирлянд на деревьях, зданиях и т. Д. Особенно если речь идет об управляемой погоне.

Елочные игрушки Duralight

Легче использовать крепеж для освещения, он дешевле и проще в установке, занимает меньше места. Большую популярность приобрели светодиодные дюралайты, которые, в отличие от ламп накаливания, не нагреваются. Прочтите о преимуществах светодиодов. Кроме того, диодные дюралайты могут быть выполнены как в круглой, так и в плоской конструкции, что позволяет крепить ленту различными способами.В простейшем варианте мощность дюралайта представлена ​​в виде небольшого адаптера, рассчитанного на питание от сети 220 В и выход, соответствующий световоду. Его проще спрятать, чем БП из диодных лент.

Чекпинг целесообразно использовать только там, где это действительно необходимо, например, или изменить цвет дюралайта, если используются светодиоды.

Стоит помнить, что лампы с лампами накаливания не могут менять цвет своего свечения, это зависит только от цвета самой лампы, диоды в этом плане намного практичнее и даже лучше выглядят.Трубка всегда используется прозрачная, а цвет зависит от самих диодов.

Все дюралайты имеют степень защиты IP44. Поэтому выбрать более надежный можно только среди разных производителей, рассчитывая на лучшее качество изготовления. Дуралайт можно использовать в широком диапазоне температур от -40 до +70. Лампы накаливания по-прежнему более чувствительны к перепадам температуры и сами нагреваются, поэтому на практике верхний предел ниже.

Что нужно для подключения дюралайта

Особая прелесть дюралайта — простота его подключения и установки.Для этих изделий уже предусмотрены соответствующие крепежи, блоки питания, провода, переходники и т. Д. Лучше всего покупать дюралайт и все сопутствующие товары у одного производителя для полного соответствия.

В самом простом варианте для установки дюралайта потребуется:

  • Строительный нож или бокорезы;
  • Duralight;
  • Шнур питания с адаптером;
  • Разъем, силовые контакты;
  • Заглушка;
  • Крепления;
  • Клей силиконовый или любой другой водостойкий.

Световой шнур конструктивно делится только на отрезки по 1, 2 или 4 метра, но не меньше. В этом он уступает, например, светодиодной ленте, где можно разделить полосу из 3-5 элементов (2-10 см). На самом дуралае места, где их можно разделить, отмечены крестиком и значком ножниц.

Контроллер для подключения дюралайта

Процесс подключения Duralight

На плоской твердой поверхности ножом обыкновенный шнур разрезают на нужные кусочки.При этом разрез должен быть ровным и перпендикулярным оси шнура. В дальнейшем обнажать провода или припой необязательно, но желательно, чтобы площадка была как можно более ровной.

Проверяется, что все выходящие до конца провода силовой шины аккуратно обрезаны и не расходятся в стороны, не рвутся.

Разъем представляет собой пластиковую пластину, в которую вставляются металлические штыри с утонениями на концах, при этом они держатся за середину пластиком, торчат в обе стороны.Обычно на пластике есть бортики или окантовка соответствующего диаметра для используемого дюралайта. Штыри вставляются в шнур до упора, так что каждый контакт попадает между жилками каждой проводки источника питания.

Шнур питания для дюралайта уже имеет соответствующий разъем, с ответным разъемом для штырей, установленных в шнуре. Также есть оболочка, защитный кожух, который надевается на стык. Так что все, что осталось, это подключить шнур питания и световой кабель.Желательно дополнительно защитить и приклеить место стыка, где находится защитный кожух, на дюралайт.

Соединение дюралайт

Чаще всего контроллеры для дюралайта имеют собственный блок питания, в связи с чем установка производится, как описано выше. В противном случае контроллер вставляется между адаптером питания и световым шнуром с помощью разъемов.

На обратной стороне шнура есть конец с оголенными проводами шины питания. На него надевается соответствующая вилка, плотно прилегающая к телу шнура.Для надежности, опять же, для надежности лучше использовать клей. После этого можно закрепить шнур в подготовленной нише с помощью застежек. Они оборачиваются вокруг шнура и имеют проушину для винта.

Меры предосторожности

На самом деле дюралайт питается напряжением 220 В. Адаптер только преобразует его из переменного в постоянное напряжение, необходимое для питания элементов. Так что меры предосторожности такие же, как и при работе с высоким напряжением, это касается момента проверки работоспособности и монтажа, обеспечения герметичности соединений.

Шнур может довольно сильно гнуться, однако рекомендуемый радиус изгиба составляет 5-6 диаметров самого дюралайта. Запрещается гнуть под прямым углом, а также портить внешнюю оболочку, обрезать или зачищать часть проводов, монтировать в местах, где он может тереться о ограждающие конструкции. При обнаружении поврежденных участков скорлупы соответствующий кусок от отметки до отметки вырезается и заменяется новым.

В контакте с

В последние годы светодиодный дюралайт почти сравнялся по распространенности со светодиодными лентами.Эта модель сегодня активно используется для создания декоративного освещения. Несмотря на то, что он имеет определенное сходство со светодиодной лентой, есть существенные отличия в подключении.

Светодиод дюралайт

Наша статья поможет вам разобраться, как можно своими руками подключить этот шнур к блоку питания и не испортить его неумелым обращением.

Характеристики светового шнура и его виды

Duralay — это своего рода аналог светодиодной ленты, в которой диоды помещены внутрь шнура из ПВХ.Это силиконовая оболочка, обеспечивающая высокую степень защиты от влаги и грязи.

Примечание! Чтобы подключить светодиодный дюралайт, знайте, что здесь схема не нуждается в блоке питания. В этом главное отличие от светодиодных лент. Возможная схема подключения показана ниже.

Схема подключения

Светодиодный шнур сегодня часто используется для уличного освещения. С помощью дюралайта создают фигурки сказочных персонажей, геометрические фигуры и различные надписи рекламного плана.О том, как делать из него фигурки, вы узнаете в специальном видеоуроке.
Для создания фигуры можно использовать следующие типы светодиодных шнуров:

  • дюралайт чеканка. Он имеет несколько каналов для размещения светодиодов. Поэтому, подключив к нему контроллер, можно создавать различные световые эффекты. Чеканка из дюралайта часто используется для праздничного или тематического освещения;
  • дюралайтовый фистинг. Имеет только один канал. Следовательно, он способен одновременно освещать все свои источники света.Если из него делать фигурки, то они могут только моргать. Но для этого нужен контроллер.

Светящиеся фигуры

Кроме того, светодиодный шнур может быть следующих типов:

  • дюралайтовый патрон. Имеет круглое поперечное сечение. Из круглого дюралайта можно делать самые разные формы. Следует помнить, что круглый дюралайт иногда может соскальзывать с рамы. Поэтому его необходимо правильно прикрепить к основе фигуры;
  • дюралайт плоский.Он больше подходит для создания светящейся фигуры за счет того, что может максимально плотно прилегать к обрамлению изделия.

Метка надреза Duralight

Для каких бы целей вы ни использовали этот светящийся кабель, вам необходимо правильно подключить его к источнику питания 220 В. Но для этого необходимо знать технические характеристики светотехнического изделия.

Параметры светового шнура и что нужно для установки

Световой кабель на основе светодиодов имеет следующие технические характеристики и особенности:

  • повышенная устойчивость к влаге;
  • может работать в достаточно широком диапазоне температур: от -20 до +50 градусов;
  • простой монтаж;
  • работает от сети напряжением 220 вольт;
  • может иметь один или несколько каналов (в зависимости от модели).

Примечание! Для подключения к сети важно знать, сколько каналов у светового кабеля.

При подключении такой светодиодной продукции нужно знать, что ее, как и ленту, можно разрезать на отдельные части. Но резать нужно только там, где кабель имеет соответствующую маркировку.

Для того, чтобы все установить самостоятельно, вам потребуются следующие материалы и инструменты:

  • сам светодиодный шнур;
  • переходники (коннекторы).Они необходимы для скрепления отрезанных отрезков между собой;
  • Сетевой кабель
  • со специальным разъемом для подключения и адаптером на 220 вольт. Его следует приобретать одновременно с дюралайтом;
  • колпачки защитные. Их кладут на разрезы, с той стороны, которую после резки осветительного изделия не нужно никуда прикреплять;
  • нож и ножницы;
  • , отвертку и молоток, чтобы закрепить кабель накаливания в нужном месте.

После того, как все материалы и инструменты будут собраны, можно приступать к подключению дюралайта своими руками.

Пошаговая инструкция

Кабель светодиодного освещения рекомендуется подключать не к розетке, а через постоянное соединение. Это избавит от необходимости вызывать профессионального электрика для выполнения электромонтажных работ.
Адаптер играет важную роль в процессе установки. Это мостовой диодный выпрямитель, который преобразует сетевое напряжение переменного тока в пульсирующее униполярное напряжение, необходимое для работы светового шнура.

Адаптер Duralight

Пошаговая инструкция по подключению светового шнура выглядит так:

  • возьмите дюралайт и разрежьте его по меткам.Помните, что резать нужно только по таким отметкам, иначе вы просто испортите дорогое изделие;

Примечание! Шаг реза — один-два метра!

Резка дюралайт

  • шнур нужно отрезать ножницами или острым ножом. При его обрезке нужно быть очень осторожным. Если сделать косой срез, то в дальнейшем изделие может работать некорректно. Если не хотите рисковать, можно купить готовый комплект длиной 10 метров и уже установленным контроллером;
  • шнур питания с переходником необходимо подключить к дюралайту с помощью специального переходника в виде металлической шпильки, расположенного в корпусе.Тот же адаптер необходимо использовать, когда необходимо состыковать вместе кусок светового кабеля;

Примечание! Этот адаптер будет отличаться для разных моделей. Для однорядного продукта у него будет два контакта, для двузначного продукта — три.

Подключение Duralight для сетевого адаптера

  • Теперь осталось только подключить все осветительные элементы. Для этого вставьте вилку (переходник) шнура питания в кабель. Причем вставлять его нужно таким образом, чтобы расположение выводов совпадало с проводами, идущими внутри световода;
  • , то необходимо зафиксировать соединение с помощью защелкивающейся крышки.Он находится в сетевом кабеле.

Готовый дюралайт с возможностью подключения к сети

Теперь вы можете подключить изделие к источнику питания и проверить его работоспособность.
После того, как все элементы подсветки собраны в единую схему, нужно установить на поверхность светящийся светодиодный шнур. Для этого нужно использовать прозрачные специальные пластиковые скобы.

какой

При использовании дюралайта разных типов процесс их подключения может претерпевать некоторые изменения.Но сам принцип подключения, описанный выше, останется неизменным.
Чтобы ваш труд не прошел даром и вы в конечном итоге получили желаемый результат, необходимо придерживаться нескольких рекомендаций:

  • перед подключением обязательно убедиться в исправности подключенного изделия;
  • осторожно размотайте шнур, чтобы избежать перегрева. Подключаются только размотанные изделия;
  • разрез нужно делать строго по линии. Из-за того, что изделие имеет достаточно мощную силиконовую защиту в виде тубуса, сделать ровный и четкий срез не всегда удается;
  • соединения световых трубок должны быть расположены таким образом, чтобы они имели максимальную защиту от неблагоприятных внешних воздействий. Это особенно верно в отношении механического напряжения;
  • для повышения герметичности участков разрезы после соединения следует дополнительно обработать силиконовым герметиком или водостойким клеем;

Разъем и колпачок для светового шнура

  • Во избежание риска короткого замыкания этот осветительный прибор следует проверить на предмет повреждений контактов.

Также следует помнить, что световой шнур, несмотря на высокую степень защиты, в первую очередь представляет собой довольно сложное электрическое устройство.Поэтому его необходимо хранить в недоступном для домашних животных и маленьких детей месте. В противном случае возможна как поломка осветительного прибора, так и опасность поражения электрическим током детей и животных.

Заключение

Подключение светодиодного дюралайта только на первый взгляд может показаться сложным. На самом деле достаточно следовать простой инструкции, чтобы создать отличную подсветку. Главное соблюдать осторожность при работе с этим светодиодным шнуром.


Секреты выбора галогенных ламп для кухни

Что такое Duralight LED.Подробное описание светодиодного дуралита, схема подключения

Световая конструкция приобрела массовый размах за последние десятки лет. Огромной популярностью пользуются гибкие светящиеся разноцветные шнуры. Эта конструкция получила название Duralight LED. Его успешно применяют во время массовых мероприятий в населенных пунктах, а также на оживленных автомагистралях. Такая гирлянда особенно эффектна ночью. Подробнее, что это такое, как оборудовать площадку как подсветку — далее в нашей статье.

Что такое Duralait

Шнур Duralight бывает круглого или плоского сечения.Сама оболочка сделана из полихлорвинила. Светодиоды расположены по всей длине светового шнура.

Дуралат продается с различными цветами люминесценции. А технические характеристики позволяют использовать его в рекламе и декорациях.

Мнение эксперта

Бартош Алексей

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

LED Duralite — это гибкий полимерный шнур. Сегмент выполнен из прозрачного материала, через который хорошо видна внутренняя структура изделия.Проще говоря, это прочная трубчатая гирлянда, оснащенная осветительными приборами.

Технические характеристики

Краткое описание светодиода Duralight:

  1. Гибкость. Благодаря ей легко создавать светящиеся фигуры, надписи, композиции.
  2. Прочность. Светодиодный дюралит способен непрерывно проработать 50 тысяч часов.
  3. Эффективность.
  4. Работает от напряжения 220В.
  5. Яркость. Светодиоды ярче обычных ламп накаливания.
  6. Водонепроницаемый.Этот индикатор позволяет использовать светодиодный дюралайт на улицах в дождь и на эффективных водоемах.
  7. Работает в широком диапазоне температур: от -40 ° до + 50 °. Это свойство позволяет использовать подсветку в помещении и на улице.
  8. Высокая механическая прочность. Шнур устойчив к механическим воздействиям, повреждениям, ударам, давлению, вибрации.

Область применения

Светодиодный шнур применяется для освещения фасадов домов и витрин. Из него созданы праздничные фигурки и панно.По сравнению с другими источниками света это простой и удобный способ реализовать установку сложных форм, способных работать в сложных условиях помещений и улиц.

Просмотры

По типу сечения светодиодный дюралит делится на две разновидности: круглые и плоские. Круглые более гибкие во всех направлениях, а плоские — только в плоскостях широких сторон.

По типу свечения различают два варианта:

  • Крепление — с постоянным свечением, подключается напрямую к сети.Подходит для выделения и создания статичных фигур.
  • Кожух — мерцает и переливается в соответствии с заданным программным контроллером. Часто состоит из нескольких цепочек. Соответственно без контроллера будет работать как фиксирующий, статически. Подходит для имитации световой завесы на окнах или анимированной рекламы.

Соединение

Соединение дуралита осуществляется с одного конца трубки через переходник. Второй конец шнура закрывается заглушкой.Адаптером служит обычный мостовой выпрямитель. Соединительные муфты можно комбинировать с несколькими шнурами. Сценарий Caseing может быть реализован с помощью двух-, трех- и четырехканальных контроллеров.


Как резать дуралит (на шнуре должны быть специальные метки)

Если шнур должен просто светиться, его можно подключать без контроллера.


Адаптер питания

Подключается к сети, к нему через разъем подключается светодиодный дюралит.

Чтобы светодиод Duralight не просто светился, а мерзал и мерцал, его необходимо подключить к сети 220 В через контроллер.Их различают по количеству каналов и мощности. В этом случае мощность может быть указана как в ваттах, так и в максимальном количестве метров подключенного шнура.


Контроллер. Самый простой вариант выглядит как адаптер питания. В этом случае на крышке перечислены режимы мерцания.

Адаптерное устройство

Адаптер выполнен в виде обычного диодного моста. Устройство преобразует переменное напряжение электрической сети 220 В 50 Гц в пульсирующее униполярное напряжение частотой 100 Гц.Кстати, из-за этого светодиодный шнур не подходит для использования для рабочего освещения.


Выпрямитель из четырех диодов в переходнике, и сборка в одном корпусе также может применяться.

LED Duralite — это световой шнур, имеющий гибкую конструкцию, что позволяет использовать его для декора предметов любой сложности. С его помощью можно создать удивительно красочное освещение как в доме, так и за его пределами. Но все же Дуралайт часто используется для оформления экстерьера — фасадов зданий и садовых участков.Также он незаменим для оформления витрин, интерьеров гостиниц и торговых центров, дизайнерских вывесок и объемных скульптур.

Спектр его применения настолько широк, что может возникнуть желание отделать дуралитом каждый уголок в доме и за его пределами! Не откажите себе в этом удовольствии — ведь гирлянда дает такой чистый и насыщенный цвет, что в настоящем сказочном королевстве способна перевернуть ничто не примечательное!

  • Дуралат в интерьере
  • Дуралат снаружи

«Преимущества Дюралайта»

Итак, рассмотрим преимущества светодиодного Duralite перед лампой и его основные характеристики.

Duralight называют заслуженным лидером на рынке световой праздничной техники. Все благодаря уникальным характеристикам — он гибкий, невероятно прочный, устойчив к случайным ударам и повреждениям. Дуралат выдержит любую непогоду и непогоду — скачки температур, мороз и дождь — это соска. Ресурс его изготовления около 100 000 часов — и это при рекордно низком энергопотреблении! Как и другие гирлянды на светодиодах, Duralight абсолютно безопасен, поскольку не выделяет тепло.

Подводя итоги — Дуралайт отличает:

  • Пара высокой надежности с безопасностью.
  • Простая установка — легко принимает нужную форму, крепится пластиковыми зажимами.
  • Длительная непрерывная работа.
  • Устойчивость к ультрафиолету.
  • Независимость лампочек — при перегорании одной гирлянда продолжит светиться.
  • Низкое тепловыделение.

«Виды на Дуралайт»

В магазинах можно встретить Дюралайт двух типов:

  1. Плоский Дуралайт — обыкновенная гибкая лента. Он называется Duraflex и используется в основном для украшения фасадов.



  1. Round LED Duralite — это цельная прозрачная трубка, внутри которой заключена гирлянда, состоящая из светодиодных лампочек.


«Чем пригодится?»

Duralight выпускается в виде единого шнура и режет себя самостоятельно.Место надреза отмечается прямо на нем, поэтому риск повредить лампочки исключен. В комплект также входит электрический шнур, соединитель для его подключения с дюралитом и заглушка. Несколько дюралитных сегментов подключаются без проблем, но для этого придется докупить дополнительные разъемы. Также не забывайте о контроллере, который поможет вам управлять цветовыми сценариями. Схема их работы немного сложнее простых гирлянд — шнуры с разным количеством каналов нуждаются в разных контроллерах.

Основные цвета Duralight — синий, зеленый, желтый, красный, белый. Интересно, что режим энергопотребления во всех этих вариантах разный — например, мощность белого будет почти вдвое больше, чем у синего.

Типов свечения у светодиода Дуралайт, как и на фотогалерее, тоже много! Выбирайте любой:

  • крепление, отличающееся постоянным свечением,
  • футляр, вносящий разнообразие в монотонность сияния,
  • хамелеон, равномерно меняющий цвет на противоположный,
  • мультикотик, попеременно реализующий световые сценарии.

Круто ни в коем случае не выйдет!

«Чем декорировать дуралит?»

Как вы уже догадались, эту гирлянду можно использовать по контуру любого объекта, будь то потолок в комнате или чаша уличного фонтана. Если ваша фантазия зашла в тупик и уже выбрана, мы подбрасываем вам одни из самых популярных идей, которые неоднократно воплощались в жизнь другими.

«Дюралат в интерьере»
  • Окна, двери, стенные ниши, перилла лестницы, отделанные дюралитом — это самые популярные образцы декора. Кроме того, вы можете преследовать практические цели, поставив его на службу для вашего удобства и безопасности — например, организовав подсветку ступеней лестницы. Дуралитом можно выложить на стенах любые надписи и узоры, от новогоднего поздравления до фигурок оленей — даже, или не обеспечит такое точное повторение форм.



  • Решили обойтись без живой или искусственной елки? Пора опробовать новый дизайнерский тренд — украсить стену светодиодной имитацией! Светодиодные скамейки из дуралита очень простые, поэтому ваши поделки в интерьере будут хорошо смотреться в любом случае.

«Дюралэйт в экстерьере»
  • Украшаем фасад дома любым желаемым образом. Дуралат или можно использовать по периметру входной группы, обыграть оконные рамы и подоконники, веранду или чердак.Вы можете добавить нотку индивидуальности и нанести на фасад любой узор — простейшая елка из зеленого дюралита на входной двери станет отличным акцентом.

  • Специалисты рекомендуют заранее позаботиться о монтаже дюрали, чтобы уличная температура была не ниже +5 градусов. При этом в дальнейшем он легко выдержит температуру до -50, но шнур немного потеряет эластичность, поэтому необходимо производить растяжку в относительной жаре.Установка светодиодного Duralite не доставит никаких хлопот, если вы ознакомитесь с инструкцией.


«Видео: Как выглядит Duralight?»

Для установки и подключения duralight Не требуется ни опыта, ни каких-либо специальных знаний в нюансах электромонтажа. Возможно, вам даже не понадобится инструмент — достаточно приклеить гирлянду к сети, и праздничное настроение будет создано.
Гирлянда из такого материала намного прочнее и практичнее обычной на лампочки и проводку.Лампочки перегорают, а проводка постоянно путается и проносится. Если вы долго и серьезно выполняете монтаж дуралита, например, для декоративной подсветки комнаты — инструменты, а именно молоток с отверткой и крепеж, все равно понадобятся. Лучше всего подключиться к постоянному подключению. В этом случае может потребоваться помощь специалистов компании Russian Neon. Подключение дуралита осуществляется либо к контроллеру, либо к сети переменного тока.

Подключаем Duralight LED к сети переменного тока.

Для этого нужно помнить, что каждый duralait имеет минимальный сегмент, обозначенный специальной символикой. Если этот сегмент не обнаружен, уточните информацию у поставщика или проверьте товар в паспорте. Для соединения нам нужно отрезать гибкий шнур. Его надрез проводят только строго по короткой стрижке или по определенным отметкам. Для резки используйте острые ножницы или монтажный нож.
Сначала согните дуралит в одну сторону, а затем в другую. Если при этом будут какие-то участки, их необходимо срезать до уровня скорлупы с помощью специальных тел.Это необходимо во избежание короткого замыкания при проведении монтажных работ на осветительном оборудовании. Во избежание попадания влаги и ударов закрывайте свободные концы дюралайта специальными заглушками. Если вам необходимо соединить две эквивалентные разновидности дюралита, используйте для соединения специальный соединительный разъем.

При использовании Системы крепления №1 соединение двух секций такого изделия, как Duralight LED, необходимо надежно закрепить пластиковыми гайками. А если вам нужна свободная дизайнерская конструкция, закрепите дуралит на металлической основе.В качестве основы можно использовать небольшую металлическую ленту, толстую жесткую проволоку и т. Д. Чтобы усилить яркость свечения устройства, используйте направляющие.
Подключаем Duralight к контроллеру.

Если хотите разнообразия, возьмите не только светодиод Duralight с постоянным свечением от компании Russian Neon, но и светодиодный корпус Duralite. Его свечением можно управлять с помощью специального контроллера.

Для реализации подключений к светодиодному контроллеру Duralight Caseing Нам понадобится шнур, контакт, вилка.Подключение осуществляется напрямую к контроллеру. Питание Дуралайт также осуществляется через этот контроллер, подключенный напрямую к сети в 220В.

Варианты подключения

Существует несколько вариантов светодиодного контроллера для Duralight. В зависимости от светового шнура (плоский или круглый) и его размера дуралит комплектуется множеством контроллеров. Есть несколько типов светодиодных контроллеров — 20 метров и 100 метров. Все они подключены к сети 220 В.

Для соединения двух дюралитных сегментов нужен шнур с вилкой, соединительной муфтой, а также вилка. Все это надевается на свободный конец светового шнура для дополнительной защиты от возможной влаги.

, чтобы убедиться, что концы Duralight и муфты правильно соединены и совмещены. Каждое из дюралитных соединений начинается с размещения шнура шнура. В дальнейшем после надевания специальной заглушки на свободный конец дуралита производится ее окончательная установка с помощью зажимов, кронштейна или специальной пластиковой направляющей.

Процесс подключения 100-метрового контроллера и ячейки duralight

Специалисты компании Russian Neon знают — только качественно выполненная установка Duralaita может предотвратить возможные технические проблемы. Что нужно для правильной установки?

1. Для начала нужно проверить работоспособность Duralight. Подключите Duralight LED к обычной электросети с помощью сетевого шнура, который должен быть в комплекте.
2. Отрежьте отрезок провода питания от разъема сразу после выпрямителя овальной или квадратной формы.
3. Очистите три разноцветных дюралитных проволоки — желтый, синий и коричневый.
4. Определите общую токовую сторону провода среди данных проводов и подключите его к контроллеру с помощью белой клеммы.
5. Остальные контакты оставьте на красных клеммах.
6. Далее идет окончательное подключение светового шнура к сети, а также настройка спецэффектов с помощью тумблера питания.

Нюансы, которые могут возникнуть в процессе установки.

Для крепления легкого дуралита понадобится сетевой шнур с переходником.Сетевой шнур с переходником представляет собой обычный выпрямительный диодный мост. Он преобразует переменное напряжение в пульсирующее. Причем величина этого напряжения практически такая же, как в розетке. Так что будьте очень осторожны!

Есть еще одна версия шнура с переходником, который через переходник (металлические штыри в корпусе) подключается к дуралиту. Если у вас дюралит однорядный — разъем состоит из двух выводов, если двухрядный — из трех. Адаптер применяется, если нужно послушать два дюралитных сегмента.Остающиеся на участке сегментов Duralight неизолированные провода закрываются специальной заглушкой, которая должна входить в комплект.

Обычно шнур разрезают отрезками по 1 или 2 метра. Связано это с особенностями схемотехники, поэтому учитывайте этот факт при обустройстве освещения. Лучше купить дуралита побольше, а остатки разместить в потолочном пространстве.

Также необходимо помнить, что даже у одного производителя разные отсеки имеют разный цвет свечения. Это связано с использованием компонентов, отличных друг от друга.

Теперь, зная все нюансы, вы можете самостоятельно выполнить монтаж дуралита с учетом всех особенностей его монтажа, приобретая качественные комплектующие в компании Русский Неон.

Стандартный дуралит — это гибкий световой шнур, выполненный в виде плоской ленты или цельной трубки. Материал — прозрачный пластик, в который залита или состоящая из неразъемной гирлянды. В отдельных конструкциях используются миниатюрные лампы накаливания. Такие гирлянды получили широкое распространение, поэтому довольно часто возникает вопрос, как подключить Дуралайт.Их используют в первую очередь в наружной рекламе, контурном освещении зданий и сооружений, а также в дизайне интерьеров и оформлении помещений.

Монтаж и подключение дюралит

Для монтажа и подключения дуралита никаких специальных знаний в области электротехники и электротехнических навыков не требуется. В самом простом варианте установка выполняется даже без использования инструмента. Гирлянда просто включает розетку и дуралит начинает работать.Как правило, это новогодние елки, предназначенные для временной эксплуатации.

Более серьезная установка, например, для освещения деталей интерьера, потребует некоторых инструментов и небольших навыков для работы с ней. Самое главное — точно соблюдать все рекомендации, изложенные в инструкции по эксплуатации.

Кроме самого Duralight, нужно приобрести сетевой шнур, где есть разъем для подключения и переходник на 220 вольт. Адаптер представляет собой обычный мостовой диодный выпрямитель.Он служит для преобразования переменного напряжения электросети в униполярное напряжение пульсирующего типа.

Подключение сетевого шнура и адаптера к дуралиту осуществляется с помощью специального адаптера. Он выполнен в виде металлических штифтов, заключенных в корпус.

Крепление

При однорядном дуралите в разъеме будет только два контакта, а для двухрядной гирлянды используется разъем с тремя выводами. Такой же разъем используется при стыковке двух дюралитных сегментов.Крепление конструкции к поверхности осуществляется с помощью специальных прозрачных пластиковых скоб. Оголенные провода, оставшиеся на гирлянде, обрезать, закрыть заглушками, входящими в комплект Duralight.

Особенности работы с дуралитом

При решении вопроса, как подключить Duralate, необходимо соблюдать ряд обязательных условий:

  • Duralight не может быть включен в сеть, если он находится в кричащей форме или когда он контактирует с поверхностями. Это может вызвать нагревание и последующее повреждение продукта.
  • Перед монтажом необходимо проверить через электрическую сеть все ленты, предназначенные для подключения. Это позволит выявить возможные дефекты.
  • Во избежание короткого замыкания нужно проверить чистоту и целостность контактов в местах подключения.
  • Дуралатитовый разрез необходимо производить только в отмеченных местах, чтобы не испортить нарезанный кусок.
  • Запрещается производить монтажные работы на Duralt.

Освещение зданий и праздничное оформление издавна выполняется с помощью гирлянд.В последнее время большинство из них светодиодные. Такая подсветка выполняется в виде лент или шнуров. Светодиодный шнур правильно называется Duralaite, в этой статье мы рассмотрим, как он устроен и подключен.

Что такое дюралит, особенности светодиода — Duralaight

Слово «Дуралайт» дословно можно перевести как «прочный свет» (от англ. Durable Light). Ведь Duralight при внимательном рассмотрении оказывается прозрачным полимерным гибким шнуром, внутри которого расположены лампы или светодиоды (LED DURALIGHT), по сути — прочная трубчатая гирлянда.Трубка ПВХ в роли каркаса обеспечивает дуралиту влагостойкость, гибкость, устойчивость к ультрафиолету и физическую прочность.

Типичный светодиодный дюралит может работать при температуре окружающей среды от -50 ° C до + 60 ° C, а временной ресурс ограничен только — это десятки тысяч часов.

Устройство и виды

Дуралат — светодиодная гирлянда в поливинилхлоридной оболочке. Подключается к сети 220В, бывает несколько видов его разновидностей.

По режиму работы:

1.Исправление. Шнур, который имеет свечение, всегда со временем. То есть вы его включили, а он просто светится.

2. Кожух. Так называется режим Дуралайта, когда он мерцает. Чтобы светодиодный шнур работал в режиме Caseing, необходимо дополнительно приобрести контроллер.

3. Хамелеон. По сути, это тот же чехол, но состоит из разных цветов.

Дуралит разных пород. По количеству линий может быть от 2 до 7 прожитых, соответственно увеличивается количество цепочек светодиодов, что позволяет получать различные световые эффекты и сочетания цветов.

Различия формы круглый и плоский светодиодный дюралит. Форма определяет удобство монтажа под конкретную конфигурацию подсветки.

Так как Duralite — это шнур ПВХ — он герметичен, что обеспечивает нормальную работу на улице.

Дюралитовый шнур можно разрезать, для этого на его поверхности есть специальные отметки либо в виде полосы, либо в виде ножниц. Срез пропила обычно составляет 2 метра.

Примерную схему вы видите на рисунке ниже.Дуралитовый шнур состоит из токопроводящих печенек, светодиодов и оболочек. Количество живых и светодиодов может быть разным, как и их цвет.

Внутри шнур не полый, зазоры между светодиодами также заполнены ПВХ для придания дюралиту дополнительной прочности. Таким образом, Duralight можно безопасно использовать в наружных и внутренних рекламных конструкциях, в разнообразном архитектурном освещении, для украшения деревьев и для оформления интерьеров.

Трубка просто крепится на зажимы или на клей там, где это необходимо, и надежно удерживается благодаря своей легкости.Гибкость ПВХ позволяет изгибать трубку по усмотрению дизайнера, делать буквы, надписи, формы из Duralight или просто распределять светящуюся светодиодную трубку по фасаду здания. Круглые и плоские дуралиты, постоянное свечение или с разными режимами мигания — предоставляют действительно широчайшие возможности для светового дизайна.

Монохромные и разноцветные, мерцающие и переливающиеся — современные светодиоды — контроллеры позволят воплотить в жизнь любой дизайнерский замысел.

Светодиоды запрессованы в круглую трубку или в плоскую ленту, светодиоды расположены между собой на расстоянии от 1.От 25 до 27,7 мм, а потребляемая мощность составляет около 1,5 Вт на метр, что несопоставимо с дуралитами на лампах накаливания.

По сравнению с лампами накаливания светодиоды дают ровный насыщенный цвет, яркое свечение, при этом нагрев практически отсутствует, что делает светодиодный светодиодный дюралит значительно безопаснее, чем обычная лампа из дюралита, экономичнее и долговечнее.

Подключение и установка светодиода — Duralight

К сети светодиодный дюралит подключается с одного конца отрезка шнура с помощью специальной переходной муфты, а второй конец закрывается заглушкой.Адаптером служит обычный мостовой выпрямитель. С помощью соединительных муфт можно объединить несколько сегментов.

Для наращивания шнура гирлянды или подключения в случае ремонта используются штыревые разъемы, место подключения герметичное, подробнее об этом мы расскажем ниже.

Что нужно для подключения

Для включения дюралитного шнура нужно использовать специальный переходник, рассчитанный на определенный метод. Это обычный выпрямитель.От его мощности и зависит длина для подключения шнура. Типичная длина для подключения к большинству переходников — от 50 до 100 метров.

Кроме адаптера нужны коннекторы, как для подключения питания к шнуру, так и для подключения нескольких сегментов или для подключения ответвлений. Ниже показаны типичные типы разъемов.

Дополнительно потребуются крепежные детали и дюралитные дюбели. Они изображены внизу на предыдущем рисунке.

Позаботьтесь о том, чтобы адаптер и разъемы подходили к вашему дюралю, как по форме (плоской и круглой), так и по объему предложения, например, показано под разъемом от адаптера питания для 5-жильного шнура.

Как уже было сказано — для подключения Duralight в режиме мерцания (Caseing) вам понадобится контроллер. Они различаются количеством каналов, соответственно сколько каналов в контроллере столько и прожитых может быть в дюраите, который он может запитать.

Контроллеры для двухуровневого дуралита означают простое мерцание, мигание и плавное включение с последующим отключением всей гирлянды.

В моделях тройных шнуров уже разрешено попеременно включать жилы, имитируя эффект дождя или переливов.На рисунке ниже видно, что у такого контроллера в разъеме три контакта.

Вы получите отличный эффект от освещения, используя пятикомнатный шнур с контроллером, подобным изображенному ниже.

Схема подключения

В зависимости от количества каждый из них имеет определенную полярность подключения. Поскольку дюралитная гирлянда напудрена выпрямленным пульсирующим напряжением, нужно помнить, что важна полярность подключения — плюс и минус.

Если вы подсоединили шнур, и он не горит — немедленно отключите его, чтобы не повредить, и поверните разъем на 180 градусов.

На рисунке ниже вы видите распилы 2, 3, 4, 5 и 7 жилого дюралита, как плоского, так и круглого сечения.

Соедините желательно эквивалентные срезы. На свободный от соединения конец надевается специальный колпачок. При изготовлении декоративных каркасных конструкций используется проволока или металлическая лента. Специальные направляющие повысят яркость Дуралайта.

Правила Montaja

Перед тем, как приступить к работе с Дуралайтом, ознакомьтесь с правилами его установки. Помните, что он работает от выпрямленных 220 вольт. Это значит, что в пике напряжение достигает 310 вольт !!! Поэтому мы сделали подборку советов или алгоритм установки светодиодного шнура 220В.

1. Обрезайте шнур только тогда, когда он отключен от источника питания, иначе можно сделать короткое замыкание.

2. Делайте вырезку только по специально зарезервированным тегам, иначе сегмент работать не будет.

3. Соединители и соединители соединители Залить герметиком, силиконом или клеем, также можно дополнительно защитить стык термоусадочной трубкой. Это особенно важно, если подсветка эксплуатируется на улице.

4. Избегайте механических нагрузок на разъемы. Помните, что они могут отключиться.

5. На конец гирлянды наденьте колпачок — это убережет от поражения электрическим током, если вы внезапно прикоснетесь к нему. Он также запломбирован, как описано выше.

6. Освещение желательно размещать в недоступной для детей и животных зоне.

Нюансы при работе с Duralight

Змеевик Durald нельзя подключать к сети в течение длительного времени, так как это приведет к чрезмерному нагреву. Однако перед установкой установки проверяется весь шнур, включая его в сеть. Контакты должны быть сухими.

Ограненный дуралит можно укротить только несколькими отрезками. Смонтировать — только в выключенном состоянии, включить — только по завершении установки. Неиспользуемые контакты должны быть защищены заглушками.Места соединения с муфтами нельзя сильно деформировать, гнуть.

Приветствуется использование термоусадочной трубки для улучшения изоляции. Допускается комбинирование геометрических фигур на удельную мощность, рассчитанную на одно и то же напряжение. Соблюдайте полярность!

Обеспечивать нормальный теплообмен, не закрывать дуралит металлическими предметами. Напряжение питания должно соответствовать паспорту на этот дюралит. Из цепочки необходимо исключить ломтики с повреждениями. Запитал — только выпрямленное напряжение.

Заключение

Светодиодный шнур

можно использовать как в помещениях, так и на улице.Это удобное решение для мелирования или праздничной иллюминации. Преимущество светодиодной ленты в том, что она работает от обычного диодного моста, то есть от выпрямленного напряжения от сети 220В.

В то же время в интернете есть совет, что с помощью дюралита можно организовать подсветку для бассейна. Конечно, при соблюдении всех мер безопасности это можно сделать, но помните — мощность высокого напряжения никуда не делась, и это крайне опасно.Для таких целей отлично подойдет светодиодная лента на 12В с пылинкой.

Понравилась статья? Поделись с друзьями:

Facebook.

Твиттер.

Мой мир

В контакте с

Google+

Duralight LED цепь 220 вольт. Дуралайт

Для организации подсветки по контуру, вторичного освещения, надписей и декораций, для реализации всего вышеперечисленного на данный момент лучше всего подходит дюралайт.Идея спрятать осветительные элементы в прозрачную трубку для защиты их от влаги, механических повреждений и для простоты монтажа не нова, но только с появлением дюралайта такую ​​установку стало возможно проводить достаточно просто и без лишних затрат. усилие.

Duralight — это сборка ламп накаливания или диодов в линейках на гибкой плате, они объединены в длинные шнуры, где каждый ламповый накопитель подключен параллельно к единой силовой шине.

Основные технические характеристики:

  • Степень защиты — IP44;
  • Ресурс работы — 25000 часов для ламп накаливания. 100000 часов для светодиодов;
  • Сечение — круглое, прямоугольное от 5 мм;
  • Изоляционный материал — ПВХ;
  • Устойчив к вибрациям и ультрафиолетовому излучению;
  • Потребляемая мощность в среднем 15-25 Вт на метр.

Все дюралайты делятся на два основных типа: фиксирующие и чеканные.

Крепление — это дюралайт, в котором все лампы питаются от одной шины питания, а весь шнур имеет только два вывода питания, в которых один провод нейтральный, а другой — непосредственно канал питания. Естественно, что все элементы загораются одновременно, и управлять ими по отдельности невозможно. Единственный вариант управления — это регулировка яркости при использовании соответствующего контроллера.

Chasing — более массивная версия дюралайта, в которой даже элементы одной целой группы соединены с одной нормалью и несколькими каналами в определенном повороте.Питание подается через несколько клемм, где один нормальный, а все остальные — каналы.

Чеканка позволяет реализовать гирлянды с последовательным или произвольным включением элементов, организацией ходовых огней или другой светомузыкальной музыки. Управление осуществляется с помощью соответствующего контроллера, способного перекрыть все каналы дюралайта.

Обычно такие световые шнуры немного шире креплений и, соответственно, требуют больше места в нишах для установки.

На рынке есть еще один примечательный продукт — гибкий неон, о котором вы можете прочитать. Однако, в отличие от дюралайта, он не способен выдавать достаточно света для освещения, но светится совершенно равномерно. Гибкий неон может лишь очертить контуры объекта и хорошо виден только в условиях плохой освещенности или в темноте. Дуралайт излучает мощный световой поток, причем со светодиодами и со светодиодами, и может выполнять роль осветительного прибора. Его свечение будет хорошо различаться днем ​​и ночью.Поэтому при выборе того или иного светового шнура важно точно описать требования к изделию в зависимости от места установки и желаемого эффекта.

Где применяется дюралайт и как выбрать подходящий

Благодаря высокой степени защиты IP44 дюралайт может использоваться как внутри, так и снаружи помещений. Он не боится влаги и достаточно устойчив к механическим воздействиям. Ветер не порвет и не порвет. Полимерная оболочка, часто изготавливаемая из ПВХ, обеспечивает ей гибкость и защиту по всей длине.

Способ монтажа предельно прост, соединительные элементы имеют в своем перечне разветвители для параллельного соединения отрезков светового шнура.

Обладая такими техническими характеристиками, дюралайт отлично подходит для формообразования, декорирования фасадов зданий, освещения ниш, стендов, потолков. Интерьер отлично подойдет для выделения контуров в многоуровневых потолках, ниш в стенах, лестничных маршей или формирования элементов декора. Самый яркий и праздничный способ использования — это, конечно же, создание ярких и эффектных гирлянд на деревьях, постройках и т. Д.Особенно, когда дело касается погони за менеджментом.

Елочные игрушки из дюралайта

Легче использовать крепеж для подсветки, он дешевле и проще в установке, занимает меньше места. Большой популярностью пользуются светодиодные дюралайты, которые, в отличие от ламп накаливания, не нагреваются. Прочтите о преимуществах светодиодов. Кроме того, диодные дюралайты могут быть выполнены как в круглой, так и в плоской конструкции, что позволяет крепить ленту различными способами. В самом простом варианте мощность дюралайта представлена ​​в виде небольшого адаптера, рассчитанного на питание от сети 220 В и вывода, соответствующего световому шнуру.БП проще спрятать из диодных лент.

Чейзы целесообразно использовать только там, где это действительно необходимо, например, или изменить цвет дюралайта, если используются светодиоды.

Стоит помнить, что лампы с лампами накаливания не могут менять цвет своего свечения, это зависит только от цвета самой лампы, диоды в этом плане намного практичнее и даже лучше выглядят. Используемая трубка всегда прозрачная, а цвет зависит от самих диодов.

Все дюралайты имеют степень защиты IP44. Поэтому среди разных производителей вы можете выбрать более надежный, рассчитывая на лучшее качество изготовления. Дуралайт можно использовать в широком диапазоне температур от -40 до +70. Лампы накаливания по-прежнему больше реагируют на изменения температуры и нагреваются сами по себе, потому что на практике верхний предел ниже.

Что нужно для подключения дюралайта

Особая прелесть дюралайта — простота его подключения и установки.Соответствующий крепеж, силовые элементы, провода, переходники и т. Д. Уже предусмотрены для этого продукта. Лучше всего покупать дюралайт и все сопутствующие товары от одного производителя для полного соответствия.

В самом простом варианте для установки дюралайта потребуется:

  • Строительный нож или бокорезы;
  • Duralight;
  • Шнур питания с адаптером;
  • Разъем, силовые контакты;
  • Заглушка
  • Крепления
  • Клей силиконовый или любой другой водостойкий.

Световой шнур конструктивно делится только на отрезки по 1, 2 или 4 метра, но не меньше. В этом он уступает, например, светодиодной ленте, где можно разделить полосу из 3-5 элементов (2-10 см). На самом дуралите места их разделения отмечены крестиком и значком ножниц.

Контроллер для подключения дюралайта

Процесс подключения дюралайта

На плоской твердой поверхности ножом обыкновенный шнур разрезают на нужные кусочки.При этом разрез должен быть ровным и перпендикулярным оси шнура. Зачищать провода или паять их в дальнейшем необязательно, но желательно, чтобы площадка была как можно более ровной.

Проверяется, что все идущие до конца провода силовой шины аккуратно обрезаны, не расходятся в стороны, не порваны.

Разъем представляет собой пластиковую пластину, в которую вставляются металлические штыри с утонением на концах, при этом они держатся за середину пластиком, торчат в обе стороны.Обычно на пластике есть кромки или бордюр соответствующего диаметра для используемого дюралайта. Штыри вставляются в шнур до упора, так что каждый контакт попадает между жилами каждой питающей проводки.

Кабель питания для дюралайта уже имеет соответствующий разъем, с ответным разъемом для штырей, установленных в шнуре. Также есть оболочка, защитный кожух, который надевается на стык. Остается только подключить шнур питания и световой шнур.Место подключения, где находится защитная крышка на дюралайт, желательно дополнительно защитить и приклеить.

Соединение дюралайт

Чаще всего контроллеры для дюралайта имеют собственный блок адаптера питания, в связи с чем установка осуществляется, как описано выше. В противном случае контроллер вставляется между адаптером питания и световым шнуром с помощью разъемов.

На обратной стороне шнура есть конец с оголенными проводами силовой шины.На него надевается соответствующая вилка, плотно прилегающая к корпусу шнура. Для надежности опять же лучше для надежности использовать клей. После этого можно закрепить шнур в подготовленной нише с помощью застежек. Они закрывают шнур и имеют ушко для винта.

Меры предосторожности

Питание дюралайта фактически осуществляется напряжением 220 В. Адаптер только преобразует его из переменного в постоянное напряжение, которое требуется для питания элементов. Так что меры предосторожности такие же, как и при работе с высоким напряжением, это касается момента проверки работоспособности и монтажа, обеспечения герметичности стыков.

Шнур может довольно сильно гнуться, однако рекомендуемый радиус изгиба составляет 5-6 диаметров самого дюралайта. Запрещается гнуть под прямым углом, а также портить внешнюю оболочку, отрезать или зачищать часть проводов, монтировать в местах, где он может истираться о ограждающие конструкции. При обнаружении поврежденных участков скорлупы соответствующий кусок от отметки до отметки вырезается и заменяется новым.

В контакте с

В последние годы светодиодный дюралайт практически сравнялся со светодиодными лентами по своей распространенности.Эта модель сегодня активно используется для создания декоративного освещения. Несмотря на то, что он имеет некоторое сходство со светодиодной лентой, есть существенные отличия в подключении.

Светодиод дюралайт

Наша статья поможет вам разобраться, как можно своими руками подключить этот шнур к электросети и не испортить его неумелым обращением.

Характеристики светового шнура и его виды

Duralay — это своего рода аналог светодиодной ленты, в которой диоды размещены внутри поливинилхлоридного шнура.Это силиконовая оболочка, обеспечивающая высокую степень защиты светодиодов от влаги и грязи.

Примечание! Чтобы подключить светодиодный дюралайт, знайте, что здесь схема не нуждается в блоке питания. В этом главное отличие от светодиодных лент. Возможная схема подключения приведена ниже.

Схема подключения

Светодиодный шнур

сегодня часто используется для уличного освещения. С помощью дюралайта создают фигурки сказочных персонажей, геометрические фигуры и различные надписи рекламного плана.О том, как делать из него фигуры, вы узнаете в специальном видеоуроке.
Для создания фигуры можно использовать следующие типы светодиодных шнуров:

  • дюралайт чеканка. Имеет несколько каналов для размещения светодиодов. Поэтому при подключении к нему контроллера можно создавать различные световые эффекты. Чеканка из дюралайта часто используется для праздничного или тематического освещения;
  • дюралайтовый фистинг. У него только один канал. Следовательно, он способен одновременно освещать все свои источники света.Если вы сделаете из него фигуры, то они смогут только мигать. Но для этого нужен контроллер.

Светящиеся фигуры

Кроме того, светодиодный шнур может быть следующих типов:

  • дюралайтовый патрон. Имеет круглое сечение. Из дюралайта круглого можно делать самые разные формы. Следует помнить, что дюралайтовый снаряд иногда может соскользнуть с рамы. Поэтому его необходимо качественно прикрепить к основе фигуры;
  • дюралайт плоский.Он больше подходит для создания светящейся фигуры за счет того, что может максимально плотно прилегать к обрамлению изделия.

Метка для резки дюралайта

Для каких бы целей вы не использовали этот световой кабель, вам необходимо правильно подключить его к источнику питания 220 В. Но для этого нужно знать технические характеристики светотехнического изделия.

Параметры светового шнура и что нужно для установки

Световой кабель на основе светодиодов имеет следующие технические характеристики и особенности:

  • повышенная устойчивость к влаге;
  • может работать в достаточно широком диапазоне температур: от -20 до +50 градусов;
  • простой монтаж;
  • работает от сети напряжением 220 вольт;
  • может иметь один или несколько каналов (в зависимости от модели).

Примечание! Для подключения к сети важно знать, сколько каналов у светового кабеля.

При подключении таких светодиодных изделий нужно знать, что их, как и ленту, можно разрезать на отдельные части. Но резать нужно только там, где кабель промаркирован.

Для того, чтобы все установить самостоятельно, вам потребуются следующие материалы и инструменты:

    сам светодиодный шнур
  • ;
  • переходники (коннекторы). Они необходимы для скрепления отрезанных отрезков между собой;
  • Сетевой кабель
  • со специальным разъемом для подключения и переходником на 220 Вольт.Его следует приобретать одновременно с дюралайтом;
  • колпачки защитные. Их надевают на прорези, на ту сторону, которую не нужно никуда прикреплять после резки осветительного изделия;
  • нож и ножницы;
  • Крепеж
  • , отвертка и молоток для фиксации светового кабеля в нужном месте.

После того, как все материалы и инструменты будут собраны, можно приступать к подключению дюралайта своими руками.

Пошаговая инструкция

Светодиодный шнур рекомендуется подключать не к розетке, а через постоянное соединение. Это избавит от необходимости вызывать профессионального электрика для выполнения электромонтажных работ.
Важную роль в процессе установки играет переходник. Это мостовой диодный выпрямитель, преобразующий переменное напряжение сети в пульсирующее униполярное напряжение, необходимое для работы светового шнура.

Адаптер Duralight

Пошаговая инструкция подключения светового светодиодного шнура выглядит так:

  • возьмите дюралайт и нарежьте на нем отметки.Помните, что резать нужно исключительно по таким отметкам, иначе вы просто испортите дорогое изделие;

Примечание! Шаг реза — один-два метра!

Резка дюралайт

  • шнур нужно отрезать ножницами или острым ножом. При его обрезке нужно быть очень осторожным. Если сделать косой надрез, то в дальнейшем изделие может работать некорректно. Если не хотите рисковать, то можете купить готовый комплект длиной 10 метров и уже установленным контроллером;
  • шнур питания с переходником необходимо подключить к дюралайту с помощью специального переходника, имеющего вид металлической булавки, находящейся в корпусе.Тот же адаптер необходимо использовать, когда необходимо состыковать друг с другом отрезок светового кабеля;

Примечание! Этот переходник для разных моделей будет отличаться. У однорядного продукта будет два контакта, у двухбитового продукта — три.

Подключение Duralight для сетевого адаптера

  • теперь осталось только подключить все элементы подсветки. Для этого вставьте вилку (переходник) шнура питания в кабель.Причем вставлять его нужно таким образом, чтобы расположение выводов совпадало с проводами, идущими внутрь световода;
  • после этого нужно зафиксировать соединение с помощью защелкивающейся крышки. Он находится в сетевом кабеле.

Готовый дюралайт с возможностью подключения к сети

Теперь вы можете подключить изделие к источнику питания и проверить его работоспособность.
После того, как все элементы подсветки собраны в единую схему, нужно установить на поверхность светящийся светодиодный шнур.Для этого нужно использовать прозрачные специальные пластиковые скобы.

какой

При использовании дюралайта разных типов процесс их соединения может претерпевать некоторые изменения. Но сам принцип подключения, описанный выше, останется неизменным.
Чтобы ваш труд не прошел даром и вы в конечном итоге получили желаемый результат, необходимо придерживаться нескольких рекомендаций:

  • перед подключением обязательно проверьте работоспособность подключаемого изделия;
  • осторожно размотайте шнур, чтобы избежать перегрева.Подключать можно только размотанный товар;
  • разрез нужно делать строго по линии. Из-за того, что изделие имеет довольно мощную силиконовую защиту в виде тубуса, сделать ровный и четкий срез не всегда удается;
  • точки подключения световой трубки должны быть расположены так, чтобы они имели максимальную защиту от неблагоприятных внешних воздействий. Это особенно актуально для механических напряжений;
  • для повышения герметичности срезов разрезов после соединения следует дополнительно обработать силиконовым герметиком или водостойким клеем;

Разъем и колпачок для светового шнура

  • Во избежание риска короткого замыкания этот осветительный прибор необходимо проверить на предмет повреждений контактов различного типа.

Также необходимо помнить, что, несмотря на высокую степень защиты, световод — это в первую очередь довольно сложное электрическое устройство. В связи с этим его необходимо разместить в недоступном для домашних животных и маленьких детей месте. В противном случае возможна поломка осветительного прибора, а также опасность поражения электрическим током детей и животных.

Заключение

Подключение светодиодного дюралайта только на первый взгляд может показаться сложным. На самом деле, достаточно следовать простым инструкциям, чтобы создать отличную подсветку.Главное при работе с этим светодиодным шнуром — соблюдать осторожность.


Секреты выбора галогенных ламп для кухни

Duralight LED (Duralight) — водонепроницаемый, прочный, гибкий, прозрачный, круглый или плоский световой шнур со светодиодами внутри. Изготовлен из ПВХ, благодаря чему может работать при температуре от −20 ° C до + 60 ° C.

Благодаря своей водонепроницаемости (класс защиты по IEC-952 — IP54) шнур дюралайт широко используется в качестве декоративных элементов и для создания цветодинамических эффектов при уличном освещении домов, деревьев, создании рекламных вывесок, при организации праздничных мероприятий. освещение воды в бассейнах, устанавливается в автомобилях и во многих других случаях.

Несмотря на высокую надежность, как и у любого электротехнического изделия, система дюралайт может перегореть и потребовать ремонта, что вы можете сделать самостоятельно, зная принцип ее действия, схему и устройство.

Схема, устройство и принцип работы


Светодиодный шнур дюралайт

Для ремонта светодиодных дюралайтовых шнуров необходимо знать их устройство, электрическую схему и принцип действия. Без этих знаний самостоятельный ремонт будет затруднен и может привести только к дополнительным неисправностям.

Основные технические характеристики Duralight

Ассортимент светодиодных шнуров дюралайт представлен несколькими разновидностями, основные из которых приведены в таблице. Дуралайт выпускается длиной от пяти до ста метров.

Шнур Duralight с монохромным цветом свечения, может светиться только одним цветом, который определяется цветом установленных в нем светодиодов. Они могут быть как одного, так и разных цветов. Когда вы подключаете шнур напрямую к источнику постоянного тока, он будет светиться с постоянной яркостью.Если включить через контроллер, то яркостью свечения можно управлять.

В шнуре Chasing установлено несколько групп светодиодов одного цвета, обычно красного, зеленого и синего цвета. Каждая цветовая группа связана с отдельной жилой провода, проходящей в теле кордовой трубки по всей ее длине. Благодаря такой схеме подключения с помощью контроллера можно управлять не только яркостью свечения, но и цветом.

По конструкции шнуры из дюралайта бывают разъемными и сплошными.По ремонтопригодности лучше сплит. При перегорании одного из светодиодов можно будет вырезать несветящийся участок шнура и заменить его или подключить рабочие части шнура с помощью специального разъема без инструментов непосредственно на месте установки гирлянды.

Шнуры Duralight

, изготовленные с использованием SMD-светодиодов, имеют по сравнению с DIP-диодами повышенную яркость свечения.

Электрические схемы шнуров Duralight

Электрические схемы дюралайтовых шнуров отличаются только схемой последовательно соединенных светодиодов.Они подключают все последовательно или последовательно группами с равным количеством светодиодов в каждой из групп.


В двухпроводном дюралюмине все светодиоды включены последовательно. Для ограничения тока резисторы R1-Rn припаиваются равномерно по длине шнура. Начало цепи светодиода припаивается к одному токоведущему проводнику, а конец — к другому. Светодиоды могут быть как одного цвета света, так и разных. Например, в этой схеме используются светодиоды четырех цветов.


Данная схема отличается от приведенной выше тем, что светодиоды включаются небольшими группами, как в светодиодной ленте. Это позволяет разрезать шнур в обозначенных местах в виде ножниц на отрезки. Такое схемное решение удобно при ремонте и оформлении интерьера.


В отличие от схем, рассмотренных выше, в электрической цепи шнура Chasing LED каждая группа состоит из нескольких последовательно соединенных цепочек светодиодов с одинаковым цветом свечения.Начало всех цепочек светодиодов припаяно к одному общему плюсовому проводу, а концы светодиодов одного цвета — к отдельному проводу.

Рисунок шнура Chasing похож на светодиодную ленту RGB и позволяет использовать контроллер для получения любых динамических цветовых эффектов, от бегущей волны до переливания цветов.

Схема подключения шнуров Duralight к сети

Светодиодный дюралайт — это готовый продукт, и им можно управлять, подавая напряжение постоянного тока на клеммы, расположенные на концах трубки. Непосредственное подключение к сети 220 В .

Duralight можно подключить через простейший выпрямитель, состоящий из выпрямительного моста и электролитического конденсатора.

Готовый диодный мост можно взять от любого перегоревшего светодиода или энергосберегающей лампы. Внутри есть драйвер, достаточно убрать лишние детали. Обычно в таких драйверах есть диоды, рассчитанные на ток 1 А, что вполне достаточно для большинства дюралайтов.


Для проверки дюралайтов, рассчитанных на 220 В, я использую драйвер от светодиодной трубки, показанный на фото.Отрезал от него деталь со стабилизатором тока и припаял шнур с вилкой. Остались детали предохранителя и фильтра напряжения.

При подключении дюралайта через диодный мост можно получить только постоянное свечение, без световых эффектов. Чтобы реализовать максимально возможные световые эффекты, необходимо подключить дюралайт через контроллер. Самый простой показан на фотографии. Нажав кнопку, вы можете установить один из восьми режимов свечения.


Простейшая схема контроллера состоит всего из нескольких частей — выпрямительного моста, делителя напряжения на два резистора и электролитического конденсатора для обеспечения режима питания микропроцессора и двух тиристоров PCR406 или PCR606, соединенных параллельно.


Микропроцессор типа Q803 распаян на отдельной печатной плате, которая впаяна в основную плату контроллера.


Печатная плата китайского контроллера сделана не очень качественно, но на достаточном уровне для его надежной работы.

В схеме контроллера нет защиты от короткого замыкания выходных цепей, даже самого простого предохранителя. В случае короткого замыкания выходных цепей, в разъеме или дюралюминии все активные элементы схемы сгорают, я с таким случаем сталкивался.


На фото полная схема системы дюралайт. На контроллер подается напряжение питания 220 В переменного тока. От него выпрямленное напряжение, обработанное встроенным в микропроцессор алгоритмом, поступает в жилы проводов шнура.

Для подключения круглого шнура из дюралайта сначала необходимо надеть на него зажимную гайку цанги, полностью вставить штыри разъема в трубку из дюралайта так, чтобы они вошли в токопроводящие провода, и навинтить гайку на цангу разъема.

Для подключения плоского шнура дюралайт штыри разъема также разрезают по всей длине в плоскости дюралайта, а разъем на шнуре фиксируется двумя стянутыми вместе специальными ремнями.

Стоит отметить, что при отрицательной температуре трубка шнура из поливинилхлорида сильно затвердевает и подключить ее к разъему практически невозможно. Поэтому необходимо собрать систему при плюсовой температуре и установить ее уже установленной на улице.

Ремонт светодиодного шнура Duralight

Осторожно, электрические цепи контроллеров Duralight гальванически связаны с фазой электрической сети, поэтому следует проявлять особую осторожность. Прикосновение к незащищенным участкам цепи, подключенной к электрической сети, может привести к поражению электрическим током.

Накануне Нового года нужно было украсить установленную на улице елку дюралайтовыми шнурами, которые в прошлом году исправно проработали в сильный мороз несколько недель.При проверке выяснилось, что один из шести шнуров не светится. Пришлось делать ремонт.


Первым делом проверил контроллер подключив к нему исправный дюралайт. Контроллер сработал, значит, неисправность была в шнуре.

Если нет возможности проверить контроллер заменой, то дюралайт можно подключить, соблюдая полярность, к сети через диодный мост, описанный выше. Для удобства подключения можно отрезать несколько миллиметров шнура, обнажив жилы провода.


При осмотре трубки шнура было обнаружено, что в том месте, где были установлены светодиоды, на ее внутренней поверхности были темные пятна, как будто все светодиоды перегорели. Поэтому трубка была разрезана по длине на длину одной секции светодиодов, включая резистор.

Диоды и резистор были извлечены через разрез и протестированы с помощью мультиметра, включенного в режим измерения сопротивления. Все детали оказались рабочими.

Стало очевидно, что черные точки появились по другой причине.При осмотре пайков выяснилось, что флюс с них не снимали, а его остатки отпечатались на тюбике.


Для определения падения напряжения на светодиодах на схему подавали постоянное напряжение 15 В от блока питания. Светодиоды горели ярко.

Падение напряжения на одном светодиоде было около 1,8 В, что немного меньше, чем у светодиодов SMD.

После проверки части светодиодов стало очевидно, что остальные тоже исправны и в обрыве токоведущие провода проходят по всей длине шнура.С противоположного конца шнура сняли заглушку, чтобы прозвонить их. При проверке мультиметром прогноз подтвердился. Одна из жил была в обрыве, и осталось только определить ее место.


Чтобы найти место обрыва, один зонд мультиметра прикрепляли к предварительно обнаженному концу керна, а второй — к тонкой игле. Первый прокол был сделан посередине шнура, что позволило минимизировать количество проколов, так как сразу стало понятно, в какой половине пропасти.Далее производился прокол посередине вышедшей из строя половины и так далее.


Чтобы найти место для обрыва провода, нужно было сделать не более десяти проколов. Так как пластик мягкий и проколы не проделывались насквозь, они не нарушили герметичность шнура. Зазор сердечника составлял около восьми миллиметров. Похоже, при съемке дюралайта в морозную погоду он сильно погнулся, а одна из жил порвалась.

Начало цепочки последовательно соединенных светодиодов в шнуре было подключено к одной жиле, а коня — к другой.Поэтому, чтобы не нарушать герметичность шнура, я решил подавать напряжение питания с той стороны, на которую ранее была поставлена ​​вилка.

Для этого со стороны реза провод, идущий от первого светодиода, подключили к исправному жилому способу скрутки. К сожалению, все попытки настаивать припой даже кислотным флюсом не увенчались успехом. Для надежности при сборке скрутил скрутку в трубочку и покрыл силиконом.

Из-за напряжения питания на другой стороне шнура, чтобы соблюсти полярность подключения дюралайта, необходимо было поменять местами выходные провода в контроллере.Как видно на фото, левая пара проводов припаяна.


Ремонт дюралайт-шнура завершен, можно приступать к его сборке. Поскольку шнур был разрезан вдоль, место разреза и стык покрыли слоем силикона.



Осталось совместить штыри разъема с жилами шнура и воткнуть их в трубку. Затем накрутите накидную гайку на цангу.


При затягивании гайки до упора она начала прокручиваться, не сжимая плотно лепестки цанги вокруг шнура.Пришлось продеть и лепестки цанги тоже покрыть слоем силикона.


Так как контроллер пришлось разобрать, и его герметичность нарушилась, стык между половинками корпуса и место выхода проводов тоже промазали силиконом.

Ремонт шнура своими руками успешно завершен своими руками, все стыки заделаны и теперь им можно декорировать уличные предметы. В любую погоду он будет работать безупречно.

Гибкие светодиодные шнуры — один из самых распространенных декоративных элементов, используемых для освещения архитектурных объектов, деревьев, вывески магазинов, украшения праздничных мероприятий и просто домашнего декора.Эта довольно простая, но эффективная конструкция, также называемая дюралайтом, состоит из светодиодных элементов, спрессованных в гибкую прозрачную трубку. Duralight излучает яркий и чистый свет высокой яркости с чрезвычайно низким энергопотреблением, имеет способность производить световую проекцию на расстоянии даже при дневном свете и проникает сквозь туман.

Наружная оболочка шнура изготовлена ​​из поливинилхлорида, полностью герметична и поэтому защищена от пыли и воды. Разноцветный дюралайт — идеальное решение для наружного или внутреннего освещения любого дизайна благодаря своей безопасности, универсальности и долговечности.

Шнуры бывают прямой и непрямой видимости: они выводятся снаружи для яркого праздничного акцента или устанавливаются сзади или под предметом для получения мягкого элегантного свечения вокруг предметов. Некоторые магазины используют, чтобы очертить витрину или украсить карниз ваших построек. Их также можно обернуть вокруг деревьев и колонн или растянуть вдоль дорожек в саду.

Одним из преимуществ такого внешнего освещения является безопасность низкотемпературных светодиодных элементов и, конечно же, простота, с которой каждый изогнутый ряд можно согнуть, скрутить и прикрепить (что я могу сказать, если дома часто просто фиксируется с помощью скотч в нужных местах, хотя правильнее закрепить изделие специальными прозрачными пластиковыми скобами).Светодиодные шнуры можно использовать как вид декоративного освещения помещений, проходя по периметру стен, потолка или пола и излучая приятный свет.


Как это работает?

Светодиоды образуют цепочку огней. Они крепятся на проволоке, а затем пропускаются через прозрачную пластиковую трубку. Количество проводов, используемых для соединения элементов, как правило, продиктовано функциями, которые должен выполнять конечный продукт: например, два провода позволяют потребителю сделать светодиоды ярче или тусклее, а шнур — с тремя и более Провода позволяют добиться большей функциональности, производя с помощью микроконтроллера как постоянное свечение (фиксация), так и мигание, плавное затухание, изменение цвета и «ходовые огни» (погоня).Также существует так называемый multi-chasing — режим попеременной смены световых эффектов.

Окончательное применение также зависит от размера внешней пластиковой трубки (более толстые или более широкие шнуры, обычно менее гибкие). Стандартные шнуры имеют диаметр немного меньше мизинца, но могут быть тоньше или намного толще, поэтому вы можете выбрать размер, соответствующий вашим потребностям. «Толстые» варианты используются для больших построек и проектов, где очень тонкий шнур не сможет дать желаемого эффекта.

Длина дюралайта свободно регулируется простой обрезкой по нанесенным на шнуре отметкам — от 50 см до полутора метров, в зависимости от производителя, с расстоянием между светодиодами от 16,7 до 25 мм и их количество на метр от 30 до 60 шт.

Элементы внутри дюралайта доступны в различных цветах. Цвет создается внутри светодиодных ламп, в отличие от традиционных ламп накаливания, в которых обычно используется цветной фильтр, обернутый вокруг лампы.Это означает, что когда светодиодный шнур выключен, он будет выглядеть бесцветным и будет показывать цвет только при подаче электричества. Некоторые потребители находят эту функцию очень полезной, поскольку она позволяет светодиодному кабелю быть практически невидимым, когда он не используется.


Дуралайт бывает двух видов: диоды в прозрачной гофрированной трубке круглого сечения и так называемый дюрафлекс — плоская ПВХ-лента прямоугольного сечения. Они могут быть монохромными (одноцветными) или RGB (многоцветными).

Светодиодный шнур

имеет некоторые основные характеристики, которые могут различаться в зависимости от производителя и фактического назначения:

  • температура окружающей среды — от -30 до + 60 ° С;
  • часов работы — от 20 000 до 100 000 часов;
  • потребляемая мощность — 15-25 Вт на погонный метр;
  • напряжение — 220-250 В;
  • Степень защиты
  • — от IP44 и выше (пыле- и влагозащищенность).

Много разновидностей светодиодных шнуров. Предназначены как для внутреннего, так и для наружного использования.Одним из самых больших преимуществ этих ламп является то, что они имеют меньшее энергопотребление по сравнению с традиционными лампами (используют менее четверти энергии ламп накаливания и практически не выделяют тепло). Когда дело доходит до освещения, тепло — это пустая трата энергии, поэтому чем меньше тепла, тем эффективнее устройство, а диапазон применения значительно расширяется. К тому же срок службы дюралайта в несколько раз больше, чем у разных вариантов ламп накаливания или люминесцентных ламп.Они достаточно сильны, чтобы выдерживать удары и не боятся скачков напряжения.

Одним из многих преимуществ дюралайта является независимость от светодиодов. Когда со временем участки светового троса начинают отмирать или повреждаться, загораются остальные светодиоды.

Для сайтов вроде цветов и машин — нужна забота. Если сайт был запущен и никому до него нет дела, то рано или поздно он перестанет работать. Но сайт — это не просто текст и картинки, это лицо компании в Интернете, канал продаж.А когда сайт перестает работать на первый взгляд ничего не происходит, но со временем звонков и клиентов становится меньше. Те, кто зайдут на ваш сайт, подумают, что компания закрылась — потому что ее сайт больше не работает. Те, кто искал вашу компанию в Интернете, не смогут ее найти — сайт опять же не работает. Порадуют только конкуренты.

«Заказали сайт в местной веб-студии, мы за все заплатили, и вот наш сайт исчез. Веб-студия не берет телефоны, не отвечает на письма, мы пришли к ним в офис, а оказалось, что они ушел давным-давно.« К сожалению, это типичная ситуация. Бывает еще », на нашем сайте занимался программист, он ушел со всеми паролями «, » компания прошла реорганизацию, пока разбирались с потерями сайта » и конечно «Я ничего не понимаю в этом из вашего Интернета, помогите мне исправить наш сайт».

«Моя компания ООО« ЮгПодземКоммуникации »занимается прокладкой и обслуживанием внешних трубопроводов, сайт сделали нам местные краснодарские девелоперы еще в 2008 году и все было хорошо — следили, обновляли, легко было найти в Яндекс.Но я не знаю, что случилось — либо кризис, либо бизнес уже устал — ко мне подходит сотрудник и говорит — Андрей Юрьевич, у нас сайт не работает, второй клиент уже сегодня это сказал, я » m звоню программистам — а там «номер телефона недоступен». Адрес сайта везде на визитках, на служебных машинах. Что делать. Позвонил друзьям — они дали петербургским ребятам контакт, починили сайт и привели ко мне. Спасибо! С уважением, А.Ю.Мостовой. « — сайт клиента ugpc.ru

ЭТАПОВ ВОССТАНОВЛЕНИЯ САЙТА:

Позвоните нам по телефону 8-800-333-16-58 или напишите на электронную почту [email protected] для уточнения стоимости и сроков работы. Восстановление домена и сайта стоит недешево, но потери репутации компании и затраты на создание нового сайта намного превышают затраты на восстановительные работы. Базовый срок продления домена — 3 рабочих дня, восстановления сайта — 5 рабочих дней.

Заполните анкету на домен для физического лица (скачать форму) или отправьте реквизиты своего юридического лица.На работы, стоимость которых от 7000 руб. возможно заключение договора (скачать договор). Оплатите работу.

Что такое домен:

Домен — это адрес веб-сайта в Интернете, набор букв и цифр, например номер телефона. Адрес нашего сайта — dra.ru, адрес Вконтакте — vk.com, адрес Яндекса — yandex.ru. Домены регистрируются и обслуживаются регистраторами доменов. У каждого сайта в Интернете есть собственный домен.На вашем сайте он тоже есть, только сейчас домен не работает и его нужно восстановить.

Кому оформлен домен:

Физическому или юридическому лицу по Вашему запросу. Если вы индивидуальный предприниматель, то с точки зрения правового статуса доменов домен регистрируется на вас как на физическое лицо. Для некоторых регистраторов доменов возможна регистрация также для нерезидентов РФ (иностранных физических и юридических лиц).

Кто владеет доменом:

Домен не является объектом имущественного права (как квартира или автомобиль), поэтому с юридической точки зрения у него нет владельца.Домен — запись в реестре регистратора домена, у которого есть Администратор, который по сути является владельцем (управляет доменом, обновляет, может передать домен другому администратору). Проверить, кто является администратором домена, можно через сервис Whois у регистратора, например, в Axelname — если в поле Org написано KreoBits или CreoBits: у нас есть домен, если Частное лицо означает домен с частным лицом (в в соответствии с 152 ФЗ «О персональных данных» регистратор не вправе указывать имя в общедоступных данных и поэтому для всех физических лиц написано «Частное лицо»).

Мы создадим учетную запись (договор) с аккредитованным регистратором доменов в вашем профиле или реквизитах юридического лица и осуществим регистрацию домена за вас. Создаем новый хостинг для сайта и перестраиваем страницы сайта с текстом и изображениями на современной системе управления сайтом MODx. В результате мы получаем полностью рабочий сайт, который выглядит и заполнен точно так же, как и сайт, который у вас был раньше. Мы передаем вам пароли для домена, редактора сайта и хостинга.

Что такое хостинг:

Для того, чтобы сайт был доступен через Интернет, он должен быть размещен на Интернет-сервере (специализированном компьютере).Эта услуга называется « хостинг » (от англ. hosting ). Технически сайт — это набор файлов, он размещается и доступен с любого устройства, подключенного к Интернету. Если хостинг хороший, то сайт всегда доступен, работает быстро и не ломается. Если хостинг плохой, сайт будет работать медленно и с перебоями. Мы размещаем восстановленные сайты на оборудовании в дата-центре Selectel (Москва), это один из лучших хостинг-провайдеров в РФ.

Что такое MODx:

MODx — это система управления контентом с английского языка. Система управления контентом (CMS). Это необходимо, чтобы сайт работал, проводя аналогию — точно так же, как Windows — это система управления компьютером, а Android — для смартфона и планшета, а MODx — это то же самое, только для сайта. Но в отличие от Windows и Android, для сайтов существуют сотни систем управления сайтами разного назначения и сложности, самые распространенные из которых — 1С-Битрикс, UMI.CMS, WordPress, Joomla и MODx. Основная задача MODx, как и любой другой CMS, — обеспечение работы сайта и удобных инструментов для его редактирования программистом и редактором (например, менеджером вашей организации). CMS платные и бесплатные, MODx — бесплатно, все управление на русском языке.

Что будем восстанавливать:

Все, что мы можем восстановить, включая дизайн вашего сайта, его содержание (тексты, картинки), функциональность — структуру, меню, поиск, каталог, форму обратной связи.Это все равно, что восстанавливать данные со сломанного компьютера (жесткого диска), если хороший специалист — восстановит все файлы в том виде, в каком они были.

КАКИЕ ГАРАНТИИ?

Мы небольшая компания, работаем с 2007 года, дорожим каждым клиентом и дорожим своей репутацией. Наши гарантии:

  • наша компания не однодневная, нам уже 9 лет, это легко проверить, сделать онлайн выписку из реестра ООО «КреоБитс» (ИНН 7840363309). В нашей организации до сих пор можно увидеть третейскую практику («дела в суде»), за 9 лет работы их всего два, один из которых мы выиграли, а второй в процессе.
  • работ на сумму 7000 руб. выполняется по договоренности
  • DRA — зарегистрированная торговая марка.
  • благодарностей нашей организации от авторитета -. Мы работаем с Комитетом по охране окружающей среды 7 лет, поддерживаем и развиваем их сайт.
Лучше любых слов:

Просим вас быть бдительными, потому что от нашего имени есть мошенники, которые не стесняются представиться сотрудниками CreoBits / DRA.RU и обещают помочь восстановить сайты и домены за скромную (или совсем нескромную) плату. Помните, мы пишем только с адресов @ dra.ru, например, с адресов [email protected], [email protected] и если вы получили письмо с другого адреса, например, [email protected], то это мошенники. Просто позвоните нам по телефону 8-800-333-16-58 и уточните все вопросы по восстановлению сайта. Наш сайт dra.ru

Rope Light Инструкции TakeThreeLighting.com

Следующие инструкции помогут вам научиться работать с веревочными светильниками и их аксессуарами.Обязательно адаптируйте эти инструкции к конкретному типу тросового светильника, с которым вы работаете: светодиод или лампа накаливания, 2-проводная или 3-проводная и т. Д.
Важные примечания:
  • Всегда отключайте тросовый фонарь перед установкой, резкой или изменением каким-либо образом.
  • Размотайте тросовый фонарь перед подключением к источнику питания. Не подключайте тросовый фонарь, пока он намотан на катушку, так как это может расплавить тросовый фонарь.
  • Обрезайте только по обозначенным отметкам.
  • Перед подключением к источнику питания необходимо прикрепить торцевую крышку.
  • Обрезание или повреждение внешних пластиковых трубок может привести к поражению электрическим током или пожару.
  • Не тяните за трос и не растягивайте его, так как это может повредить внутренние провода, что приведет к поломке секций.

Анатомия веревочного светильника 101

Как работают веревочные фонари? Тросовый светильник состоит из лампочек (светодиодных или ламп накаливания), расположенных вдоль набора внутренних проводов. Веревочные светильники разделены на секции и подключены «последовательно параллельно».Это означает, что при выходе из строя лампочки погаснет только та секция, в которой она находится; остальная часть троса будет гореть. Из-за этого метода подключения тросовые фонари можно разрезать только в точках разделения между секциями.

Основы

Базовый тросовый светильник состоит из четырех основных частей. Во-первых, шнур питания, который подключает ваш тросовый фонарь к розетке, чтобы дать ему питание. Далее идет разъем питания, небольшой пластиковый блок с металлическими штырями, которые соединяют шнур питания с настоящим тросовым фонарем.Затем идет сам веревочный фонарь, за которым следует последняя деталь, торцевая заглушка, которая завершает пробег.

Светильник для троса

Одно из самых важных правил установки тросовых фонарей — то, что тросовые фары можно разрезать только через определенные промежутки времени. В зависимости от типа тросового фонаря, который вы используете, он может варьироваться от 18 дюймов до 72 дюймов. После того, как вы выяснили, какое идеальное количество веревочного светильника вам понадобится для вашего проекта, потратьте секунду, чтобы убедиться, что эта длина делится на «отрезанный интервал» вашего конкретного типа веревочного светильника.Если это не так, вы захотите округлить до ближайшего интервала в большую или меньшую сторону. (Убедитесь, что эта новая длина будет по-прежнему работать с вашим проектом.)

НАЙДИТЕ ВАШУ ОПТИМАЛЬНУЮ ДЛИНУ СВЕТА, С ПОМОЩЬЮ НАШЕГО КАЛЬКУЛЯТОРА СВЕТИЛЬНОЙ СВЕТИЛЬНИКОВ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Когда придет время перерезать веревку, вы обнаружите, что на каждом отрезке времени на пластиковой внешней трубке будут отпечатаны крошечные значки ножниц, пунктирные линии или другая маркировка, указывающая, где можно безопасно разрезать веревка световая. Эти отметки очень маленькие, и сначала их будет сложно обнаружить, но будьте уверены, они есть.Если тросовый фонарь разрезан в любом месте, кроме этих заранее обозначенных, он повредит эту часть тросового фонаря и приведет к его выходу из строя. Когда вы будете готовы легко перерезать веревку, сделайте надрез острыми ножницами, садовыми ножницами или универсальным ножом. Обязательно сделайте ровный и чистый вертикальный разрез. Чем острее ваше режущее лезвие, тем легче будет перерезать веревку. После того, как вы сделали разрез, вам нужно будет обрезать внутренние провода, чтобы освободить место для правильной вставки разъемов.Легко отогните конец веревки в сторону. Когда вы это сделаете, вы увидите, что провода внутри веревочного фонаря выступают наружу. Обрежьте концы этих проводов, чтобы при повторном сгибании троса назад провода больше не торчали. На этом закончено разрезание троса и подготовлен конец для установки любых аксессуаров, которые могут быть прикреплены.

Присоединение шнура питания и разъема питания

Разъем питания — это ключевой компонент, соединяющий шнур питания (вместе с различными другими аксессуарами) с тросовым фонарем.Самый простой способ начать — сначала прикрепить разъем к шнуру питания, а затем подключить шнур питания / разъем в сборе к тросу. Вставьте «охватывающий» конец шнура питания в «штыри» разъема питания и закрепите прикрепленным резьбовым хомутом. Затем отсоедините крышку с винтовым зажимом от разъема питания и наденьте крышку на тросовый фонарь. Совместите острые штыри разъема с небольшими отверстиями для проволоки на светлом конце отрезанного троса. Плотно и осторожно вставьте соединитель и его штыри в тросовый фонарь, убедившись, что все штыри контактируют с соответствующими тросовыми световыми проводами.Затем сдвиньте компрессионную крышку на верхнюю часть разъема питания и прикрутите. Это сожмет разъем питания и закрепит его на тросе. Шнур питания предназначен для подключения к стандартной розетке. Если вам нужно закрепить тросовый фонарь, просто отрежьте вилку и снимите внешнюю оболочку, чтобы оголить провода.

Если вы используете светодиодные тросовые фонари, обратите внимание, что светодиоды поляризованы и требуют, чтобы электрический ток протекал в определенном направлении. Поэтому, если вы подключаете шнур питания, и тросовые фонари не работают, просто отсоедините шнур питания от тросового фонаря и подключите его к противоположному концу.

(Продолжение статьи ниже …)

Сопутствующие товары


(Продолжение сверху …)

Фиксация торцевой крышки

Торцевые заглушки — простой, но важный компонент канатной легкой трассы. Они защищают оголенный конец веревки от мусора, а также защищают любые выступающие световые провода веревки от зацепления. Чтобы прикрепить заглушку, просто вставьте ее на место вокруг пластиковой трубки тросового фонаря до упора. По желанию, вы можете дополнительно закрепить и гидроизолировать соединение с помощью ПВХ-герметика.

Прочие аксессуары

Есть много аксессуаров, которые вы можете включить в свою конструкцию веревочного светильника, чтобы сформировать свое видение веревочного светильника. К ним относятся встроенные сращивания, Т-образные соединители, удлинители, Y-образные соединители и т. Д. Несмотря на то, что все они выполняют разные функции, основы их крепления к тросовым светильникам одинаковы. Как только вы поймете основы того, как шнур питания прикрепляется к веревочному фонарю с помощью вездесущего разъема питания и совмещения его контактов с проводами веревочного фонаря, вы поймете, как прикрепить практически любой другой аксессуар.Разъем питания — это общий компонент каждого тросового светильника, и как только вы узнаете, как он работает, ваши возможности не ограничены.
Краткое руководство по аксессуарам для тросовых фонарей
Знание основ того, как подключить тросовые фонари, поможет легко повесить тросовые фонари по прямой линии. Но что, если вам нужно обвести кривые или соединить различные участки вместе? Более сложные конструкции веревочного светильника, например, подчеркивающие архитектурные особенности или ландшафтный дизайн, требуют аксессуаров.Наиболее распространенные аксессуары для тросовых осветительных приборов:
  • Соединитель для сращивания Используйте его для соединения двух тросовых световых участков (секций) вместе
  • Невидимый соединитель для сращивания Это полезно, когда вам нужно соединить участки в хорошо видимом пространстве, поскольку он делает соединитель менее заметным для более плавного внешнего вида
  • Разъем
  • T Допускает три подключения; один проход перпендикулярен двум другим
  • X Connector Используйте это, чтобы четыре отдельных ряда веревочных фонарей пересекались на одном перекрестке.
  • Y Корд Один световой трос разветвляется на два отдельных участка

Монтаж / установка

Веревочные светильники можно установить практически везде, где вы можете себе представить, используя множество методов, создавая неограниченные формы и формы.Но независимо от того, как вы решили установить фары, есть несколько рекомендаций, которым вы должны следовать. После того, как вы разматываете тросовый фонарь, вы должны не только подключить его, чтобы проверить, но и оставьте его подключенным в течение нескольких минут, чтобы нагреть внешнюю пластиковую трубку и сделать ее более гибкой. (Обязательно отключите его от сети перед установкой.)

Веревочные светильники — очень гибкие изделия, но они не изгибаются под углом 90 градусов. При повороте всегда обеспечивайте радиус изгиба не менее 3-4 дюймов.Кроме того, все тросовые светильники во время работы выделяют некоторое количество тепла, и они должны иметь возможность рассеивать это тепло по всей своей длине. При установке не перегружайте тросовый фонарь и убедитесь, что вокруг него достаточно места для «передышки». Это также применимо в установках, где два или более тросовых фонаря могут идти параллельно друг другу. Опять же, оставьте некоторое пространство для вентиляции для рассеивания тепла и не позволяйте тросам касаться друг друга, так как это потенциально может привести к их расплавлению или слиянию.(Это та же самая причина, по которой вы всегда должны разматывать рулон веревочного фонаря перед тем, как подключить его.)

При установке веревочного фонаря на место очень важно, чтобы вы не тянули, не тянули, не растягивали и не чрезмерно согните веревку свет! Это может вызвать перегрузку внутренних проводов и их повреждение, в результате чего участки сразу же перегорят. И этого никому не нужно. Веревочные светильники — очень гибкий продукт, но, пожалуйста, будьте осторожны при обращении с ними и их установке.

При использовании тросового освещения на открытом воздухе обязательно используйте водостойкий ПВХ или силиконовый герметик для закрепления всех соединений, шнуров питания и торцевых заглушек.Добавьте небольшую полоску герметика на внутреннюю часть соединителя, вставьте тросовый светильник на место и затем поместите еще одну небольшую полоску вдоль внешнего обода, чтобы герметизировать соединение. Не забудьте закрепить заглушки таким же образом. Для дополнительной защиты мы рекомендуем нанести диэлектрическую смазку на все металлические штыри перед тем, как вставлять их как в тросовый фонарь, так и в разъемы / шнур питания. Это предотвратит коррозию металла из-за остаточной влаги, присутствующей в соединении.

Монтажные аксессуары

Некоторые из наиболее распространенных способов крепления тросовых фонарей включают монтажные зажимы, монтажные направляющие и стяжки.

Монтажные зажимы — это универсальный аксессуар, который можно прикрепить практически к любой поверхности. Используя винты или гвозди, поместите зажимы с постоянными интервалами вдоль пути троса и осторожно защелкните светильник на место, убедившись, что лампы направлены наружу для наилучшего освещения.

Монтажные гусеницы очень популярны, когда вы хотите установить тросовые фонари по красивой прямой линии. Как и зажимы, их можно прикрепить к различным поверхностям с помощью гвоздей, шурупов или даже прочного клея.Установив гусеницы на нужное место, осторожно защелкните тросовый фонарь на место.

Наконец, обычная застежка-молния — хороший выбор, когда ни монтажные зажимы, ни монтажная дорожка не подходят для того, где будут проходить тросовые фонари. На самом деле нет никаких правил использования стяжек. Просто прикрепите их к чему угодно и где угодно, чтобы удерживать веревочные фонари на месте.

Эти три метода крепления тросовых фонарей, конечно же, не единственные способы сделать это; это всего лишь три самых распространенных.Вы, конечно, можете использовать свои собственные методы, если хотите. Обязательно соблюдайте общие инструкции по монтажу, описанные выше.

Контроллеры

Если вы хотите добавить некоторые спецэффекты к созданию веревочного светильника, самое время взглянуть на контроллеры. Сам по себе тросовый светильник будет в сплошном, или «горит постоянно», состоянии. С помощью контроллера вы можете заставить ваши веревочные огни мигать, исчезать, преследовать и многое другое. Определенные контроллеры будут работать только с определенными типами тросовых огней.Например, светильники с двухпроводным тросом могут использоваться с контроллерами мерцания или мигания, но не с контроллером преследования. Для продвинутых эффектов, таких как погоня, требуется три или более проводов. Обратитесь к конкретному контроллеру, чтобы узнать, с какими тросовыми светильниками он может работать. Присоединение тросовых фонарей к контроллеру обычно происходит одним из двух способов. На задней панели контроллера может быть стандартная розетка, в которую вы просто вставляете шнур питания веревочного светильника. Или к контроллеру может быть прикреплен встроенный шнур питания и разъем питания, к которому вы будете прикреплять веревочный фонарь так же, как вы прикрепляете его к обычному шнуру питания.

Краткое описание для наружной установки

Советы по установке тросовых фонарей на открытом воздухе см. В нашем Руководстве по установке на открытом воздухе. Устранение неисправностей светодиода

— Проблемы с проводкой и проводкой

DO

МОЖНО использовать многожильный провод

Многожильный провод обеспечивает более плотный контакт, что снижает падение напряжения и потери мощности. Плохое соединение может лишить систему значительной части производимой энергии. Многожильный провод будет сжиматься и расплющиваться, что увеличивает площадь контакта.Это снижает падение напряжения и сводит к минимуму нагрев в месте подключения.

НЕОБХОДИМО использовать чистые прямые выводы

Наличие чистых и прямых проводов важно для любой установки светодиодов. Если ваши провода чистые и прямые, вы получите наилучшее соединение и уменьшите падение напряжения. Если вы хотите, вы можете припаять концы проводов, чтобы они оставались вместе и были уверены, что вы получаете достаточный контакт на ваших соединениях.

DO Термоусадочный или используйте соединители

При соединении двух проводов вместе всегда лучше использовать подходящие соединители для проводов или спаять провод вместе и применить термоусадку для защиты.Существует множество соединителей для разных типов проводов, поэтому очень важно, чтобы ваши соединители были сделаны для того провода, который вы используете, и надежно закреплены.

ОБЯЗАТЕЛЬНО используйте разветвители проводов

Распространенная ошибка, которую делают люди при подключении светодиодных осветительных приборов, — это упростить установку, вставляя 10 проводов в гайку для проводов или соединитель типа «феникс». Вместо этого лучше использовать несколько разветвителей проводов, клеммные колодки или спаять провода вместе, чтобы разделить провода, чем пытаться перегрузить соединитель, что может стать серьезной опасностью возгорания.

DO Использовать параллельные соединения

При установке более крупных светодиодных установок или установок с большим количеством проводов, идущих к нескольким точкам, необходимо подключить ваши светильники параллельно к контроллеру или источнику питания, чтобы уменьшить падение напряжения. Подумайте о параллельном подключении, как о том, что ваши светодиодные фонари работают независимо от источника питания, или проложите домашний провод к источнику питания и соедините его в разных местах проводки. Выполните тест с помощью мультиметра, чтобы проверить падение напряжения.

НЕ

НЕ ИСПОЛЬЗУЙТЕ сплошной провод

При использовании сплошного провода в системе низкого напряжения вы заметите, в лучшем случае, что у вас будут три небольшие контактные площадки между сплошным проводом и соединением устройства при использовании типичной винтовой клеммы. Это также относится к блокам распределения питания или проволочным гайкам, у которых есть только две контактные площадки, которые могут вызвать нагревание.

Не портите провода

Когда ваши провода изношены и расходятся во всех направлениях, вы рискуете столкнуться с множеством проблем с проводкой.Во-первых, вы заметите падение напряжения, если только несколько пар многожильного провода входят в электрический контакт, во-вторых, вы подвергаете свою установку риску короткого замыкания и потенциальной опасности возгорания.

НЕ оставляйте сращивания неизолированных проводов

При подключении вашего проекта светодиодного освещения очень важно не оставлять оголенными сращивания проводов. Оставление оголенных стыков проводов подвергает вашу установку опасности короткого замыкания и потенциальной опасности возгорания.Всегда используйте подходящие соединители для проводов и никогда не оставляйте оголенные стыки проводов.

НЕ ПЕРЕГРУЖАЙТЕ соединители проводов

Перегрузка соединителей проводов — наиболее частая ошибка при установке светодиодной осветительной продукции. Когда в разъеме, предназначенном для одного провода, слишком много проводов, это может вызвать серьезные проблемы с пожароопасностью в случае короткого замыкания или возникновения дуги в проводах. Это также может вызвать проблемы с падением напряжения, если некоторые провода имеют более безопасное соединение, чем другие.

НЕ ИСПОЛЬЗУЙТЕ последовательные соединения

Для тех, кто впервые установил светодиодные светильники, последовательные соединения кажутся здравым смыслом при подключении светодиодных фонарей. Чего люди не понимают, так это того, что каждый маленький светодиод и его компоненты забирают немного напряжения от следующего в серии. Таким образом, чем дольше вы включаете свои светодиодные фонари последовательно, тем больше будет падение напряжения и тем менее равномерным будет ваше освещение. Если вы устанавливаете фонари на высоте более 20 футов или в нескольких местах, всегда используйте параллельные соединения.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
