Генпланы гост: ГОСТ 21.508-93 СПДС

Содержание

Проектирование генплана | Основные нормы

Ввиду того, что Минстрой постоянно актуализирует актуализированные нормативы, почаще проверяйте статус того или иного нормативного документа, на который ссылаетесь!
Не успеваешь проект выпустить, а Минстрой уже что-то новое принял, утвердил, «актуализировал актуализированное».

Для удобства список приведен со ссылкой на справочную базу ТехЭксперт (http://www.cntd.ru), чтобы можно было оперативно посмотреть статус и редакцию документа.


Кроме того, большинство нормативных документов по генплану ТехЭксперт приводит полностью, за что им огромное спасибо!

Список основных нормативных документов, наиболее часто применяющихся при проектировании генплана (состав меняется в соответствии с вашим объектом проектирования):

Норматив номер 1 для генпланиста (по крайней мере, в жилом и общественном секторе):

Новый СП Градостроительство 2016 (СП 42.13330.2016  Градостроительство. Планировка и застройка городских и сельских поселений. Актуализированная редакция СНиП 2.07.01-89*) скачать по ссылке: https://yadi.sk/i/QIIk1XdU3KA3en.

Он же на сайте cntd: http://docs.cntd.ru/document/456054209.

Внимание, СП 42.13330.2016 уже действует с 01.07.2017.

Постановление 1521 (ПОСТАНОВЛЕНИЕ РОССИЙСКОЙ ФЕДЕРАЦИИ от 26 декабря 2014 года N 1521)

«Об утверждении перечня национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений»:  http://docs.cntd.ru/document/420243891.

Остальные нормы, которыми нужно руководствоваться при проектировании генплана:



Также, нормативные документы по оформлению чертежей:

​​

Ну и конечно, проектировщик обязан чтить кодекс:



Конституция Российской Федерации
Земельный кодекс Российской Федерации
Градостроительный кодекс Российской Федерации
Водный кодекс Российской Федерации

Лесной кодекс Российской Федерации

Есть еще много-много нормативных документов,

большинство их которых проектировщик не

откроет за всю свою жизнь, но может

вы – исключение?

Федеральный закон от 25 июня 2002 г. N 73-ФЗ

«Об объектах культурного наследия (памятниках

истории и культуры) народов Российской Федерации»;
Федеральный закон от 10 января 2002 г. N 7-ФЗ

«Об охране окружающей среды»;
Федеральный закон от 03 марта 1995 г. N 27-ФЗ

«О недрах»;
Федеральный закон от 14 марта 1995 г. N 33-ФЗ

«Об особо охраняемых природных территориях»
Федеральный закон от 6 октября 2003 г. N 154-ФЗ «Об общих принципах организации местного самоуправления в Российской Федерации»
Федеральный закон от 23 ноября 1995 г. N 174-ФЗ «Об экологической экспертизе»

Федеральный закон от 22 июня 1995 г. N 122-ФЗ «О социальном обслуживании граждан пожилого возраста и инвалидов»
Федеральный закон от 12 января 1996 г. N 8-ФЗ «О погребении и похоронном деле»
Федеральный закон от 30 марта 1999 г. N 52-ФЗ «О санитарно-эпидемиологическом благополучии населения»
Федеральный закон от 4 сентября 1999 г. N 96-ФЗ «Об охране атмосферного воздуха»
Федеральный закон от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании»
Федеральный закон от 21 июля 1997 г. N 116-ФЗ «О промышленной безопасности опасных производственных объектов»
Федеральный закон от 23 ноября 2009 г. N 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»
Распоряжение Правительства Российской Федерации от 3 июля 1996 г. N 1063-р «Социальные нормативы и нормы»
Постановление Правительства Российской Федерации от 23 мая 2006 г. N 306 «Об утверждении Правил установления и определения нормативов потребления коммунальных услуг»

ГОСТ 17.5.1.01-83 Охрана природы. Рекультивация земель. Термины и определения
ГОСТ 17.6.3.01-78* Охрана природы. Флора. Охрана и рациональное использование лесов зеленых зон городов. Общие требования
ГОСТ 17.5.1.02-85 Классификация нарушенных земель для рекультивации
ГОСТ 17.1.5.02-80 Охрана природы. Гидросфера. Гигиенические требования к зонам рекреации водных объектов
ГОСТ Р 51232-98 Вода питьевая. Гигиенические требования и контроль за качеством
ГОСТ 17.5.3.01-78 Охрана природы. Земли. Состав и размер зеленых зон городов
ГОСТ 17.5.3.04-83 Охрана природы. Земли. Общие требования к рекультивации земель

ГОСТ 2761-84* Источники централизованного хозяйственно-питьевого водоснабжения. Гигиенические, технические требования и правила выбора
ГОСТ 17.5.1.02-85 Охрана природы. Земли. Классификация нарушенных земель для рекультивации
ГОСТ 17.6.3.01-78 Охрана природы. Флора. Охрана и рациональное использование лесов зеленых зон городов
ГОСТ 22283-88 Шум авиационный. Допустимые уровни шума на территории жилой застройки и методы его измерения
ГОСТ 23337-78* Шум. Методы измерения шума на селитебной территории и в помещениях жилых и общественных зданий
ГОСТ 23961-80 Метрополитены. Габариты приближения строений, оборудования и подвижного состава
ГОСТ Р 12.3.047-98 Пожарная безопасность технологических процессов. Общие требования. Методы контроля

СП 14.13330.2011 «СНиП II-7-81* Строительство в сейсмических районах»
СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума»

СП 21.13330.2012 «СНиП 2.01.09-91 Здания и сооружения на подрабатываемых территориях и просадочных грунтах»

СНиП 32-03-96 Аэродромы
СП 31.13330.2012 «СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения»
 СП 32.13330.2012 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения»
 СП 36.13330.2012 «СНиП 2.05.06-85* Магистральные трубопроводы»
СНиП 2.06.15-85 Инженерная защита территории от затопления и подтопления
СП 58.13330.2012 «СНиП 33-01-2003 Гидротехнические сооружения. Основные положения»
СНиП 41-02-2003 Тепловые сети
СП 62.13330.2011 «СНиП 42-01-2002 Газораспределительные системы»
СП 54.13330.2011 «СНиП 31-01-2003 Здания жилые многоквартирные»
СНиП 2.05.13-90 Нефтепродуктопроводы, прокладываемые на территории городов и других населенных пунктов
СНиП 22-01-95 Геофизика опасных природных воздействий
СП 52.

13330.2011 «СНиП 23-05-95* Естественное и искусственное освещение»
СанПиН 2.1.2.2645-10 Санитарно-эпидемиологические требования к жилым зданиям и помещениям
СанПиН 42-128-4690-88 Санитарные правила содержания территорий населенных мест

СН 2.2.4/2.1.8.562-96 СанПиН 3077-84 Санитарные нормы допустимого шума в помещениях жилых и общественных зданий и на территории жилой застройки
СанПиН 2.1.8/2.2.4.1383-03 Гигиенические требования к размещению и эксплуатации передающих радиотехнических объектов
СанПиН 2.1.8/2.2.4.1383-03 СанПиН 2963-84* Временные санитарные нормы и правила защиты населения от воздействия магнитных полей, создаваемых радиотехническими объектами
СанПиН 2971-84 Санитарные нормы и правила защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты

СанПиН 2.1.6.1032-01 Гигиенические требования к обеспечению качества атмосферного воздуха населенных мест
СаНПиН 2.1.4.1175-02 Требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников
СанПиН 2.1.4.1074-01 Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества

СанПиН 2.1.4.1110-02 Зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения
СанПиН 2.1.5.980-00 Гигиенические требования к охране поверхностных вод
СанПиН 2.1.4.1110-02 Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения
СанПиН 2.1.5.2582-10.Санитарные правила и нормы охраны прибрежных вод морей от загрязнения в местах водопользования населения

СанПиН 42-128-4433-87 Санитарные нормы допустимых концентраций химических веществ в почве

СанПиН 2.1.6.1032-01 Санитарные правила по охране атмосферного воздуха населенных мест
СанПиН 2.1.4.027-95 Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения
СН 2. 2.4/2.1.8.562-96 Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки
СН 2.2.4/2.1.8.566-96 Производственная вибрация, вибрация в помещениях жилых и общественных зданий
СанПиН 2.2.1/2.1.1.1076-01 Гигиенические требования к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий.
СанПиН 2.2.1/2.1.1.1200-03 Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов
СанПиН 2.1.7.1287-03 Санитарно-эпидемиологические требования к качеству почвы

Региональные нормативы градостроительного проектирования (РНГП):

ТСН 30-303-2000 Московской области (ТСН ПЗП-99 МО) «Планировка и застройка городских и сельских поселений»: Скачать


Постановление Правительства Московской области от 17 августа 2015 года N 713/30 «Об утверждении нормативов градостроительного проектирования Московской области (с изменениями на 21 февраля 2017 года)»: Скачать,

Тот же документ на сайте ТехЭксперта cntd.ru.

Скачать «Список основных нормативных документов, наиболее часто применяющихся при проектировании генплана» в формате doc можно по ссылке https://yadi.sk/i/POjM7D1yuHSbR

NormaCS ~ Обсуждения ~ ГОСТ 21.508 (проект, первая редакция). Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов

NormaCS ~ Обсуждения ~ ГОСТ 21.508 (проект, первая редакция). Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов

Все проекты

ГОСТ 21.508 (проект, первая редакция). Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов

24 августа 2018 — заканчивается 26 сентября 2018

  Проект

Разработчик

Акционерное общество «Центр технического и сметного нормирования в строительстве»

Технический комитет

Взамен

ГОСТ 21. 508-93 Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов

ОКС/МКС/ISO

МКС 01.100.30

Описание

Настоящий стандарт устанавливает состав и правила оформления рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов различного назначения (далее – генеральные планы).

Файлы проекта

Изменение в п. 6.5

denis_chizhov, добрый день!

Спасибо за замечание, это действительно ошибка. Внес в сводку для исправления.

Приглашаем обсудить проект ГОСТ 21.508 СПДС. Генпланы

Публичное обсуждение проекта взамен ГОСТ 21.508-93 продлится до 26 сентября 2018 г.

Целью и задачами разработки проекта пересмотра межгосударственного стандарта ГОСТ 21.508-93 на правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов является:

  • реализация требований Федерального закона от 30 декабря 2009 года № 384-ФЗ «Технический регламент о безопасности зданий и сооружений;
  • учет изменений в законодательстве Российской Федерации, актуализация нормативных ссылок, уточнение используемой терминологии и обеспечение согласованности и взаимосвязи требований разрабатываемого проекта стандарта с параллельно пересматриваемым ГОСТ 21.204-93 «Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта» и др. вновь утвержденными стандартами СПДС;
  • создание единой нормативной технической базы в области строительства государств – участников СНГ и проведение согласованной технической политики в области строительства с учетом особенностей национальных законодательств;
  • внесение изменений и дополнений, обеспечивающих более эффективное применение стандарта.

Необходимость внесения изменений при пересмотре стандарта вызвали выполнение следующих действий:

  • уточнение перечня ссылочных нормативных документов;
  • введение раздела «Термины и определения», стандартизация и определений терминов «красная линия» и «строительная геодезическая сетка»;
  • уточнений правил изображения при использовании САПР;
  • приведение примеров, иллюстрирующих правила выполнения рабочей документации генеральных планов;
  • изменение ряда правил заполнения основной надписи;
  • введение новых правил, уточняющих применение видов линий;
  • допуск приведения ситуационного плана на листе общих данных;
  • уточнение правил приведения разбивочного плана;
  • разработка нового раздела «Спецификация оборудования, изделий и материалов».

NormaCS

Администратор, 24 августа 2018


По теме этого документа

Масштабы генпланов, ситуационный план определение по ГОСТ

Правила оформления генпланов графической части в процессе изучения курса «Архитектура гражданских и промышленных зданий» помимо лекций и практических занятий включает большую самостоятельную работу студентов по разработке архитектурно-конструктивных проектов жилых, общественных и промышленных зданий под руководством преподавателя.
Цель выполнения курсовых проектов — развитие творческого пространственного
мышления с выработкой навыков разработки объемно-планировочных, конструктивных,
инженерных, архитектурно-композиционных решений с использованием новейших
достижений науки и техники в области индустриального строительства.
Выполнение генерального плана при проектировании зданий различного назначения
является важной составляющей в приобретении навыков разработки не только объемно-
планировочных и конструктивных решений зданий с учетом их освещенности, инсоляции,
проветривания и т.п., но и застройки в целом.

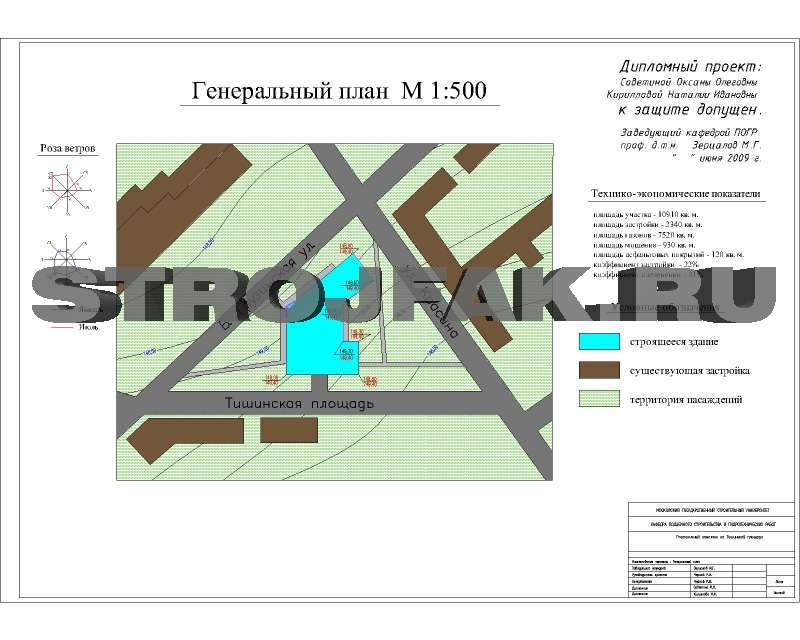

Генеральные планы (в учебных целях) выполняют в масштабе: 1:1000, 1:500, 1:250, 1:200, узлы — в масштабе 1:20.

На чертеже генплана строят розу ветров (летнюю и зимнюю) с указанием направления
севера в виде стрелки с буквой «С» у острия. Розу ветров располагают в верхнем левом углу
чертежа.
Чертеж генерального плана размещают, учитывая правила оформления генпланов, на листе так, чтобы длинная сторона границы территории располагалась вдоль длинной стороны листа, а оси строительной координатной сетки были параллельны сторонам рамки рабочего поля листа. Верхняя часть листа должна соответствовать северной стороне территории. Допускается отклонение от ориентации на север в пределах 90о влево или вправо.
Контуры проектируемого здания наносят по осевым размерам, принятым в строительном чертеже, по внутренней стороне линии контура. На контуре здания наносят в масштабе проемы дверей и ворот.

Внутри контура здания указывают:
— номер здания по экспликации – в нижнем правом углу;
— отметку, соответствующую условной нулевой отметке, принятой на
строительном чертеже.
Вокруг контура здания наносят отмостку, въездные пандусы, наружные лестницы и
площадки у входов.

На контуре здания показывают:
— координаты точек пересечения координационных осей здания в двух его
противоположных углах, а при сложной конфигурации здания или при расположении его не
параллельно осям строительной сетки – во всех углах. Для цилиндрических сооружений –
координаты центра и одной характерной точки, а также диаметр, для линейных сооружений
– координату оси или координаты начала и конца отдельных участков;
— размерную привязку координационных осей здания, сооружения к разбивочному
базису и размеры здания, сооружения между осями при отсутствии строительной сетки;

— обозначение (марку) координационных осей здания, сооружения в координируемых
точках.
На генеральном плане необходимо также показать:
— дороги, проезды с привязками или координатами их осей и радиусами кривых в местах
их пересечений и примыканий;
— тротуары, пешеходные дорожки с указанием их ширины;
— площадки различного назначения и их размеры;
— малые архитектурные формы;
— деревья, кустарники, цветники и газоны.
Чертеж генерального плана должен быть выполнен в соответствии с условными
графическими изображениями и обозначениями согласно ГОСТ 21.204-93, часть из которых
приведена в таблице 8 ниже. Это входит в правила оформления генпланов.

На чертеже генерального плана, учитывая оформления генпланов, должны быть приведены:

1) Ведомость жилых и общественных зданий и сооружений по форме 1 или
экспликацию зданий и сооружений (для генпланов предприятий производственного
назначения) по форме 2.
2) Технико-экономические показатели:
— Площадь участка, м2.
— Площадь застройки (площадь, приходящаяся на все здания и сооружения,
расположенные на участке), м2.
— Площадь покрытия (площадь, приходящаяся на дороги, проезды, тротуары, площадки
различного назначения с твердым покрытием), м2.
— Площадь озеленения (площадь, приходящаяся на деревья, кустарники, газоны и
цветники), м2.
— Коэффициент застройки (отношение площади застройки к площади участка), %.
— Коэффициент озеленения (отношение площади озеленения к площади участка), %.
— Коэффициент экономичности использования земельного участка (отношение площади
застройки к площади участка), %.
3) Условные обозначения элементов генплана.
Чертеж генерального плана может быть дополнен узлами и деталями элементов
благоустройства: малыми архитектурными формами (декоративные бассейны, фонтаны,
скульптуры, перголы, беседки и т.п.), конструкциями тротуаров, дорожек, площадок и т.п.

Пример чертежей смотрите .

9 Чертежи генеральных планов

К основным чертежам генерального плана относятся:

1) ситуационный план в масштабе 1:10000 или 1:25000;

2) план расположения зданий и сооружений (разбивочный план) в масштабе 1:2000; 1:1000; 1:500;

В масштабе разбивочного плана и на его основе выполняют:

3) план организации рельефа;

4) план земляных масс;

5) сводный план инженерных сетей;

6) план благоустройства территории.

Допускается совмещать несколько различных чертежей в один. Фрагменты планов следует изображать в масштабе 1:200, узлов 1:20 и 1:10.

Содержание и оформление чертежей генеральных планов установлено в ГОСТ 21.508-93 и ГОСТ 21.204-93 .

Ситуационный планпредставляет собой план прилегающей к застраиваемому участку территории с указанием дорог, существующих зданий и сооружений и т.п.

План расположения зданий и сооружений (разбивочный план)определяет положение всех проектируемых зданий и сооружений на территории застраиваемого участка, а также сохраняемых существующих зданий и сооружений. На чертеже разбивочного плана необходимо осуществить привязку отдельных зданий к разбивочному базису (условная линия), к красной линии (линия застройки), к существующим зданиям или к строительной геодезической сетке.

Строительная геодезическая сетка должна перекрывать весь разбивочный план. Наносят ее на чертеже тонкими линиями в виде квадратов со сторонами 10 см. Вертикальные линии (оси) обозначаются 0А, 1А, 2А, горизонтальные — 0Б, 1Б, 2Б и т.д. За начало координат принимается точка с координатами (0А-0Б), которая должна находиться ниже и левее чертежа генплана, что позволяет получить положительные условные обозначения всех осей сетки. Привязка угла здания осуществляется к ближайшей оси, расположенной левее и ниже него, обозначением этой оси плюс расстояние до нее (в м). Фрагмент разбивочного плана приведен на рисунке 11.

На разбивочном плане показывают контуры зданий и сооружений с необходимыми обозначениями, красные линии, границу отвода территории, площадки различных назначений, транспортные коммуникации, тротуары, ограждение или условную границу территории, стрелку “юг — север” или розу ветров.

Рядом с изображением разбивочного плана приводят таблицу “Экспликация зданий и сооружений” по форме, представленной на рисунке 12.

План организации рельефавыполняется на основе разбивочного плана с нанесением существующего рельефа участка. При выполнении плана необходимо предусмотреть нормальный водоотвод с площадки строительства, безопасность и благоприятные условия движения по дорогам, а также выполнение минимального объема земляных работ при строительстве. На плане организации рельефа проводят контуры естественного рельефа. В углах здания, а также в местах пересечения граней стен или отмосток с рельефом, в других характерных местах генплана указывают в виде дроби проектные (красные) отметки планировки и фактические (черные) отметки рельефа местности. План организации рельефа в проектных горизонталях и в проектных отметках опорных точек приведен на рисунке 13.

План земляных масссоставляют для подсчета объема земляных работ по плану организации рельефа. Площадь участка разбивается на квадраты со сторонами, равными 20 м (допускается 10, 25, 40, 50 м). Под каждой колонкой квадратов плана размещают специальную таблицу, в которой указывают суммарные объемы насыпи и выемки по колонке квадратов, а справа — общие объемы насыпи и выемки всей планируемой территории.

Сводный план инженерных сетейвыполняется на основе разбивочного плана с указанием коммуникационных сооружений для прокладки сетей; подземных, наземных и надземных сетей; дождеприемных решеток; опор, стоек коммуникационных сооружений. На изображениях зданий и сооружений при необходимости наносят внешние контуры подошвы фундаментов.

Рисунок 11 — Фрагмент разбивочного плана

Рисунок 12 — Форма таблицы “Экспликация зданий и сооружений”

а)

б)

Рисунок 13 — Фрагмент плана организации рельефа: а) в проектных горизонталях; б) в проектных отметках опорных точек

Рисунок 14 — Фрагмент плана благоустройства территории предприятия

План благоустройства территориивыполняют на основе разбивочного плана с указанием ширины тротуаров и дорожек; размеров и оборудования площадок для отдыха; деревьев, кустарников, цветников, газонов и других элементов благоустройства, которые привязываются к наружным граням стен, красным линиям, дорогам. Для рядовой посадки деревьев и кустарников проводят размерную привязку ряда. Около изображений элементов озеленения указывают их характеристику в виде дроби: в числителе — номер, присвоенный породе или виду не генплане, а в знаменателе — их количество. Фрагмент плана благоустройства территории предприятия приведен на рисунке 14.

План благоустройства территории допускается выполнять на отдельных чертежах, например “План озеленения”, “План расположения малых архитектурных форм”, “План и конструкции проездов, тротуаров, дорожек, площадок”.

>Гост оформление ситуационного плана

Нормы и правила оформления генплана согласно ГОСТ -93

Мой комментарий к примеру из ГОСТа: как видно, на листе показаны следующие элементы: здания и проезды, оси зданий и проездов, отметки «нулей» зданий, координаты углов зданий (заметим, что у прямоугольного в плане здания даны координаты только двух противоположных углов — это достаточное условие), надземная эстакада, водопропускная канава (лоток), ограждение, репер, откосы, подпорная стенка, у зданий показана отмостка, проёмы входов и пандус у ворот, красная линия. Разбивка произведена путем нанесения на чертеж строительной сетки 0А-0Б, обозначена линейная ширина проездов, указаны радиусы поворотов, соответствующая координатная привязка осей проездов, эстакады и прочих элементов.

Мой комментарий к примеру из ГОСТа: И так что тут показано: угловые отметки по углам здания(ставятся по углу отмостки), показывается абсолютная отметка нуля здания, прочерчиваются красные(проектные) горизонтали по территории участка(проставляются берг-штрихи с отметкой после целого), не забываем и про горизонтали по проездам. На проездах показаны уклоноуказатели, над стрелкой показатель уклона в промиллях, под стрелочкой расстояние участка в метрах. Как посчитать показатель уклона в промиллях: берем разность красных отметок на участке и делим её на расстояние этого участка. Пример: если между отметками получилось разность 0,3м, а расстояние между ними 25м, то уклон между ними 12 промилле. Обратите внимание, что показатели берутся в метрах. Говорится так: уклон 12 промилле или 12 тысячных.

Ситуационный план в Москве

Сегодня возведение даже небольших объектов не выполняется безоглядно, наобум. Еще на стадии приобретения землевладелец оценивает расположение участка по отношению к транспортным развязкам, различным коммуникациям. Никого не удивить вопросом — где можно взять ситуационный план для газификации, подключения к электрическим сетям. Для осуществления какой-либо хозяйственной деятельности на участке весьма желательно иметь в наличии профессионально оформленный ситуационный план земельного надела. Он должен соответствовать стандартам и нормативам, принятым в РФ. Компания ООО «Геотоп Инжиниринг» выполняет топогеодезические работы по заявкам частных лиц и предприятий любой формы собственности. Заказать ситуационный план в нашей фирме — значит приобрести качественную документацию, оформленную согласно действующим ГОСТам.

  • Капитальные сооружения.
  • Внешние магистрали коммунального, газового хозяйства.
  • Линии электропередачи (в обязательном порядке указывается кабельная или воздушная линия, прогнозируемая точка подключения, при наличии — трансформаторы и подстанции).
  • Автомобильные, иные транспортные трассы.
  • Столбы, опоры.

1 Область применения

4.3 Действительные размеры и положение элементов характеризуются следующими геометрическими параметрами: размерами элементов, координатами и отметками выбранных определяемых точек на элементах, расстояниями и углами между исходными и определяемыми точками.

На исполнительном чертеже проложенного водопровода или прилагаемом к нему отдельном листе, кроме того, изображается внемасштабная общая схема проложенной сети с указанием внешних габаритов сооружений, диаметров и материала труб, протяженности отдельных участков сети, упоров на углах поворота, задвижек, отключаемых участков существующих сетей.

Мы переслали макет заказчику, он передал его директору школы, а тот инспектору ГПН. Следующим требованием пожарного инспектора было обозначить на плане эвакуации пути, ведущие к запасным выходам, как запасные пути эвакуации. И здесь инспектор в своём праве, ведь в ГОСТ Р 12.2.143-2009 говориться: «Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения».
Разработчик возражал, но его возражения, наверное, надо адресовать не инспектору, а разработчикам ГОСТ Р 12.2.143-2009. Ещё раз процитируем ГОСТ:
«6.2.5 Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зеленого цвета с указанием направления движения.
6.2.6 Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения.»
Если рассматривать термин «ОСНОВНОЙ», как главный, первичный, генеральный, то есть то, чему необходимо следовать в первую очередь (например, основной парашют), то возникает довольно парадоксальная ситуация.
Во-первых — человек, стоящий в двух шагах от выхода, который позиционирован как «ЗАПАСНЫЙ ВЫХОД», должен эвакуироваться, пройдя через всё здание к основному «ВЫХОДУ». Да, он может воспользоваться «ЗАПАСНЫМ ВЫХОДОМ», если при попытке добраться до «ОСНОВНОГО ВЫХОДА», увидит, что он не доступен (перед этим возможно пробежав по основному пути несколько десятков метров).
Во-вторых — люди, эвакуирующиеся с верхних этажей, должны выходить наружу не из дверей, находящихся в лестничных клетках (которые и предназначены для целей безопасной эвакуации проектировщиками здания), а через коридоры первого этажа. Ведь там расположен «ОСНОВНОЙ ВЫХОД».
Наш дизайнер внёс исправления в макет плана эвакуации школы. Хотя теперь этот план больше походил не на «план эвакуации в случае пожара», служащий для того, чтобы как можно быстрее покинуть здание, а на некую «схему движения по зданию» в обычное время.

Мы переслали макет заказчику, он передал его директору школы, а тот инспектору ГПН. Следующие замечания инспектора адресовались не разработчику, а нам. Перечислим их:
1. Убрать выделение зелёным цветом мест общего пользования — коридоров, лестничных клеток. Этот приём мы «подсмотрели» у европейских коллег, и на наш взгляд выделение цветом путей эвакуации делает план эвакуации более наглядным. Но ГОСТ Р 12.2.143-2009 говорит:
6.2.8 Фон плана эвакуации должен быть желтовато-белым или белым для фотолюминесцентных материалов
2. Все надписи долны быть выполнены шрифтом не менее 5мм, и быть чёрного цвета. Хотя нам кажется, что эти требования были заложены применительно к фотолюминесцентным планам эвакуации из-за их специфики, но «что написано пером, то не вырубишь топором.». Итак, заголовок «ПЛАН ЭВАКУАЦИИ ПРИ ПОЖАРЕ» стал чёрным. Шрифт всех надписей с названиями помещений был увеличин до 5 мм. В основном увеличение размера шрифта, потребовалось для помещений, где мы его уменьшали, чтобы вписать в габариты этих помещений.
3. Заменить стрелки на путях эвакуации на знак, рекомендованный п. 6.5.2 ГОСТ Р 12.2.143-2009 — «Эвакуационный знак безопасности Е 01 «Выход здесь», дополненный знаком Е 02 «Направляющая стрелка» по ГОСТ Р 12. 4.026 (приложение И), рекомендуется использовать как комбинированный знак со смысловым значением «Направление движения к эвакуационному выходу»».
4. Убрать радиусные скругления путей эвакуации в местах их пересечения. Нам кажется, что используя радиусные переходы мы подчёркиваем направленность движения на плане эвакуации. На вопрос, чем вызвано это требование, инспектор сослался на примеры выполнения планов эвакуации в «приложении В» ГОСТ Р 12.2.143-2002. Ниже мы приводим образец плана эвакуации из этого приложения.
5. Значки «Ручной пожарный извещатель» разместить в местах их непосредственного расположения. Мы в двух случаях использовали выноски, чтобы точнее указать место нахождения извещателя.
Наш дизайнер внёс исправления в макет плана эвакуации школы. Ниже мы приводим рисунок нашего плана и образец плана эвакуации рекомендованного ГОСТ Р 12.2.143-2002.

ГОСТ 2.302-68 Единая система конструкторской документации (ЕСКД). Масштабы (с Изменениями N 1, 2, 3)

ГОСТ 2.302-68
Группа Т52

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

МАСШТАБЫ

Unified system for design documentation. Scales

МКС 01.100.01

Дата введения 1971-01-01

УТВЕРЖДЕН Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 752
ВЗАМЕН ГОСТ 3451-59
Изменение N 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 17 от 22 июня 2000 г.)
За принятие изменения проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Беларусь

Госстандарт Республики Беларусь

Кыргызская Республика

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главгосинспекция “Туркменстандартлары”

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

Изменение N 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации по переписке (протокол N 23 от 28 февраля 2006 г. ).

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA
ИЗДАНИЕ (август 2007 г.) с Изменениями N 1, 2, 3, утвержденными в феврале 1980 г., декабре 2000 г., июне 2006 г. (ИУС 4-80, 3-2001, 9-2006).

1. Настоящий стандарт устанавливает масштабы изображений и их обозначение на чертежах всех отраслей промышленности и строительства.
Стандарт не распространяется на чертежи, полученные фотографированием, а также на иллюстрации в печатных изданиях и т.п.
(Измененная редакция, Изм. N 2).

2а. В настоящем стандарте применяют следующие термины с соответствующими определениями:
масштаб: Отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре;
масштаб натуральной величины: Масштаб с отношением 1:1.
масштаб увеличения: Масштаб с отношением большим, чем 1:1 (2:1 и т.д.).
масштаб уменьшения: Масштаб с отношением меньшим, чем 1:1 (1:2 и т.д.).
(Введен дополнительно, Изм. N 2).

2. Масштабы изображений на чертежах должны выбираться из следующего ряда:

Масштабы уменьшения

1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40
1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000

Натуральная величина

1:1

Масштабы увеличения

2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

3. При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

4. В необходимых случаях допускается применять масштабы увеличения (100):1, где — целое число.

5. Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:1; 1:2; 2:1 и т.д.
Документы в электронной форме в своей реквизитной части должны содержать реквизит, указывающий на принятый масштаб изображения. При выводе документов в электронной форме на бумажный носитель масштаб изображения должен соответствовать указанному.
(Измененная редакция, Изм. N 3).
Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
Единая система конструкторской документации:
Сб. ГОСТов. — М.: Стандартинформ, 2007

Отличия строительного генерального плана от ситуационного плана

Рассматривая общие принципы проектирования и строительства, мы столкнулись с вопросами, касающихся основных отличий строительного генерального плана от ситуационного плана. В связи с чем, решили рассказать нашим читателям о том, что мы называем генеральным планом, а что ситуационным. Генеральный план — это проектный документ, представляющий собой чертеж с размещением объекта строительства. Генеральный план полностью увязывается с проектируемым объектом, земельным участком и расположенными на нём архитектурными сооружениями, как на территории целого города, так и отдельного взятого района. Как правило, генеральный план исполняется в масштабном изображении (1:1000, 1:500, иногда 1:200) путем графического наложения чертежа проектируемого объекта на топографический, инженерно-топографический или фотографический план территории. В рабочем проекте генеральный план — это чертеж, на котором видно размещение объекта строительства и элементов благоустройства близлежащей территории. Отличия строительного генерального плана от ситуационного плана начинаются с масштабного исполнения. Масштаб ситуационного плана, обычно, 1:2000. Кроме того, ситуационный план — это чертеж, на котором показаны:

  • размещение объекта строительства
  • окружающая инфраструктура
  • имеющиеся схемы инженерных коммуникаций
  • наличие техногенных объектов на территории строительства

Основные отличия строительного генерального плана от ситуационного плана кроются в их разработке. Если генеральный план производится на основании расчетов, то ситуационный план, в большей мере, знакомит нас с условиями строительства. Генеральный план — разрабатывается комплексно и является обязательным документом для проекта организации строительства (ПОС). Ситуационный план — в отдельных случаях, вообще, не используется. Генеральный план — обеспечивается соблюдением противопожарных и санитарно-гигиенических норм строительства. Ситуационный план — базируется на методических указаниях, в которых определены его содержание и форма. Генеральный план — приближенно определяет транспортные схемы, размещение основных объектов и временных, поэтому, в некоторых случаях, его составляют последовательно для каждого этапа работ. Ситуационный план — предназначен для создания цифровой модели местности и не нуждается в поэтапном исполнении. Как видите, отличия строительного генерального плана от ситуационного плана настолько ощутимыми, что рассматривать дальше их специфику нет смысла. Если только Вы не решитесь узнать больше, исходя из конкретных условий проекта. В этом случае, звоните или пишите нам! Мы с удовольствием ответим на все Ваши вопросы и расскажем о составлении проектной документации, относительно всех ее разделов!

Чтобы грамотно изложить отличия строительного генерального плана от ситуационного плана мы отошли от языка проектирования и постарались изложить материал в доступной для читателя форме. Но считаем нужным подчеркнуть, что составление генерального плана регламентируется СНиП 3.01.01-85 и определяется конкретным объемом общестроительных работ. Ситуационный план составляется на основе проектов планировки района строительства и по материалам инженерных изысканий. Более подробно прочитать об инженерных изысканиях можно в соответствующем разделе «Энциклопедии строительства». Заметим, что при выполнении ситуационного плана топографическая съемка не понадобится, так как на нем отмечаются только здания, сооружения, дороги и другие подобные ориентиры. Если без генерального плана заказчику не обойтись, то наличие ситуационного плана очень важно при строительстве жилых и сельскохозяйственных объектов. А потому, если Вы задумали строить металлическое здание или сооружение, для начала поделитесь своими идеями с проектировщиком, который поможет Вам определиться с составом проектной и рабочей документации, ценными, сроками, строительными, инженерными и конструктивными решениями, которые оптимально подойдут под Ваши задумки!

Некоторые отличия строительного генерального плана от ситуационного плана в данной статье не указаны. Здесь многое зависит от конкретной специфики деятельности Вашего объекта строительства. Поэтому мы ждем Ваших звонков, чтобы более детально поговорить о предстоящем проектировании!

Ситуационный план земельного участка – это план, составленный на основании топосъемки местности. Такой план представляет собой чертеж в масштабе 1 к 1000, 2000 или 3000, на котором указаны расположенные на участке и в непосредственной близости к нему градостроительные объекты, а также элементы ландшафтной планировки.

Ситуационный план, в отличие от Генплана, не является точным и не может служить основанием для осуществления проектных и ремонтно-строительных работ. Основное назначение этого плана – визуальная демонстрация взаимодействия описываемого участка с окружающими объектами и предоставление объективных сведений о характере этого взаимодействия.

В обязательном порядке на ситуационном плане должны быть следующие данные:

Если вы хотите узнать, как в 2019 году решить именно Вашу проблему, обращайтесь через форму онлайн-консультанта или звоните по телефонам:

  • Москва: +7 (499) 110-86-72.
  • Санкт-Петербург: +7 (812) 245-61-57.
  • адрес и наименование (при наличии) земельного участка;
  • 4 стороны света;
  • здания, строения с указанием их этажности;
  • градостроительные объекты: заводы, жилая застройка, зеленые насаждения, свалки, парковки;
  • дорожная инфраструктура;
  • объекты топонимики с названиями (улицы, переулки, станции).;
  • электро-, водо-, тепло- и газоснабжающие сети;
  • реквизиты лица или организации, составившей ситуационный план.

Масштаб ситуационного плана

Ситуационный план (схема) составляется в следующих масштабах:

Масштаб 1:2000

В этом масштабе ситуационный план участка составляется для прокладки инженерно-коммуникативных сетей, а также в случаях, когда требуется графическое обоснование более подробной топографической съемки. Такой план становится основой для проекта газификации, водо- и электроснабжения объектов, расположенных в границах участка.

Выполнение плана в масштабе 1:2000 производится на основании топосъемки, на которой хорошо видно географическое и топографическое расположение участка.

Масштаб 1:1500

План в данном масштабе используется для разработки схем-проектов при строительстве крупномасштабных и важных объектов. Как правило, ситуационный план 1:1500 составляется на основании недавно полученных данных топосъемки.

Масштаб 1:1000

Назначение этого плана – дать лишь общее представление о конкретном участке. Схема демонстрирует все постройки и значимые объекты ландшафта. Составляется такая схема на основании более ранних топографических и геодезических съемок.

Условные обозначения

Правильность и точность нанесения на ситуационный план условных изображений и сокращений регламентируется соответственно ГОСТ 2.854-75. Для удобства все условные обозначения на схемах можно разделить на следующие категории:

Если вы хотите узнать, как решить именно Вашу проблему, обращайтесь через форму онлайн-консультанта или звоните по телефонам:

  • Москва: +7 (499) 110-86-72.
  • Санкт-Петербург: +7 (812) 245-61-57.

Линейные условные обозначения

Они используются для обозначения инженерных сетей и коммуникаций. Имеют вид прямых, пунктирных и изогнутых линий разного цвета и с различными буквенными обозначениями. Например, голубая (синяя) пунктирная линия с литерой “В” обозначает водопровод.

Линейными обозначениями обозначаются: дороги, нефте- и газопроводы, канализационные и сточные магистрали, линии связи, ЛЭП и пр.

Контурные условные обозначения

Схематически изображают масштабируемые объекты, которые занимают определенную площадь. А контуры обозначаются тонкими линиями, повторяя конфигурацию объектов. Начерченный контур заполняется условными обозначениями. Например, точки разной величины означают кустарниковые заросли.

Контурными обозначениями изображаются следующие объекты: леса и отдельно стоящие деревья, лесопарковые зоны, луга, болота, кладбища, сплошная застройка и тому подобное.

Подготовка межевого плана и все связанное с ней в нашем материале.

Что такое коллективно-долевая собственность и как в этом случае определяется размер долей? Узнайте об этом, прочитав нашу статью.

При предоставлении участка в аренду между сторона обязательно заключается договор. Пошаговый алгоритм сдачи земельного надела вы найдете .

AUTODESK REVIT: ГЕНПЛАН, ОЗЕЛЕНЕНИЕ, ТОПОГРАФИЯ. ЧАСТЬ 1 | Продукты Revit

Autodesk Revit имеет лишь небольшое количество инструментов для работы с генпланом. Однако если вы будете использовать правильные методы, то сможете закрыть большое число задач.

В курсе вы научитесь работать с координатами в Revit, научитесь моделировать топоповерхность и границы участка, считать объемы выемки и насыпи, формировать разбивочный план, размещать МАФ, делать спецификации и многое другое.

Курс рассматривает базовый функционал Revit для топографии, доступный в практически любой версии программы. Для продвинутой работы вы можете использовать Dynamo, дополнения или AutoCAD Civil 3D.

Генплан, озеленение, топография

Исходные материалы



Введение

Введение к курсу генплан в Revit. Цели данного курса. Создание проекта на основе шаблона. Обзор шаблона.



Базовая точка и точка съемки

Понятие базовой точки и точки съемки проекта, их назначение. Задание абсолютных и относительных координат.



Способы построения топоповерхности

Обзор способов построения топоповерхности в программе Autodesk Revit: по точкам или по импортированным данным из файлов  dwg, dgn, dxf или файлов точек txt или csv.



Построение топоповерхности по точкам

Подробный разбор построения топоповерхности по точкам. Загрузка подложки, масштабирование. Задание абсолютной отметки точке съемки. Построение топоповерхности.



Настройки топоповерхности

Основные настройки топоповерхности: отображение горизонталей, материал и глубина разреза, отметки горизонталей.



Границы территории

Построение границ участка 2 способами, основные свойства.



Загрузка здания в проект генплана

Загрузка и размещение модели здания, выполненного в Revit в файл генплана, настройка отображения связанного файла.



Вертикальная планировка

Инструмент вертикальная планировка, понятие стадий, редактирование топоповерхности по точкам. Отностительные и абсолютные отметки точек.



Расчет объема выемки и насыпи

Создание спецификации для подсчета объема выемки/насыпи.



Расчет объема фундамента

Размещение фундамента в модели. Создание и редактирование спецификации для подсчета объема фундамента.



Материал топоповерхности и область поверхности

Свойства топоповерхностей: материал поверхности, области топоповерхности, принципы работы с ними и их свойства.



Построение областей топоповерхности

Создание областей топоповерхности в модели, назначение им материала поверхности. Способ привязки размерных линий к границам области поверхности.



Ведомость объемов земляных масс по ГОСТ

Создание ведомости земляных масс по ГОСТ. Создание шапки, размещение на листе.

Часть 1



Создание ведомости земляных масс по ГОСТ. Редактирование ранее созданных спецификаций с объемами выемки/насыпи и фундамента. Сборка спецификации на листе.

Часть 2



Продолжение оформления разбивочного плана. Настройка радиального размера. Настройка и нанесение координат точек.

Часть 2



Размещение парковок

Удобный и быстрый способ размещения парковочных мест с помощью инструмента массив, маркировка по ГОСТ.



Ведомость парковок

Создание спецификации для подсчета парковочных мест, сортировка по типу.

План земляных масс генплан условные обозначения. Что такое разбивочный чертеж? Что нужно знать для выноса точки

Разбивочный план (план расположения зданий и сооружений) определяет положение всех проектируемых и сохраняемых зданий и сооружений на территории застраиваемого участка. Кроме этого, показывает ситуацию и рельеф местности.

Строительная геодезическая сетка, которую используют для привязки зданий, должна перекрывать весь разбивочный план. Наносят ее на чертеж в виде квадратов со сторонами 10 см. Начало координат принимают в нижнем левом углу листа. Оси строительной геодезической сетки обозначают арабскими цифрами, соответствующими числу сотен метров от начала координат, и прописными буквами русского алфавита: А — горизонтальные, Б — вертикальные оси. Таким образом, ОА — начало координат. 1А, 2А, ЗА — горизонтальные оси; ОБ — начало координат. 1Б, 2Б, ЗБ — вертикальные оси.

Для чертежей, выполняемых в масштабе 1:500, следует вводить промежуточные оси через 50 м. Например, ОА+50, 1А, 1А+50.

При привязке отдельных зданий к разбивочному базису (условной линии), красной линии или к существующим зданиям строительную геодезическую сетку не наносят.

На разбивочном плане при изображении контуров зданий указывают отмостку и въездные пандусы, наружные лестницы и площадки у входов, В двух противоположных углах контура наносят строительные координаты для точек пересечения координационных осей здания. Для зданий сложной конфигурации или при расположении их не параллельно осям строительной геодезической сетки — во всех углах. Для центрических сооружений указывают координаты центра и одной характерной точки, а для линейных сооружений — координату оси или координату начала и конца отдельных участков.

Внутри контура здания в чертежах наносят знак отметки уровня в виде стрелки по ГОСТ 21.101-97, а на полочке линии-выноски — абсолютную отметку, соответствующую условной нулевой отметке (0.000), т.е. уровню чистого пола здания.

На разбивочном плане у контура зданий изображают проемы ворот и дверей в масштабе чертежа, а также оси и координаты осей ворот.

В координируемых точках изображают и маркируют координационные оси. На разбивочном плане указывают:

  • красные линии, линии застройки и границу отвода территории;
  • здания и сооружения;
  • площадки различных назначений;
  • тротуары и дорожки;
  • транспортные коммуникации;
  • ограждение с воротами и калитками или условную границу территории;
  • стрелку «юг — север» и другие необходимые элементы разбивочного плана.

На разбивочном плане, при необходимости, могут быть приведены: экспликация зданий для генеральных планов предприятий, или ведомость жилых и общественных зданий для генеральных планов жилищногражданских комплексов (рис. 14.3.1. и рис 14.3.2.)

На рис.14.3.3 представлен фрагмент плана разбивки производственного здания. Здание проектируемое двухэтажное (две точки в левом нижнем углу здания), По генеральному плану это здание имеет третий порядковый номер (цифра три в правом нижнем углу).

Отметка +110, 50, нанесенная на плане здания, условно принята на всех чертежах зданий этого генплана за отметку 0,000. Указана также координата оси ворот и продольной оси дороги. На рис. 14.3.4 изображен фрагмент разбивочного плана жилищно-гражданского объекта с размерной привязкой.

Друзья, вы все, конечно, знаете этот гост по оформлению генплана , мы все им пользуемся, и он для нас также важен, как и прочие приоритетные нормы по проектированию.

В этой статье я приведу описание тех планов-чертежей, которые расположились у нас в конце этого документа и представлены, как примеры к руководству. Для чего это я делаю? а для того, чтобы вам было легко понятно и сразу дошло, что должно и чего не должно быть на том или ином плане-чертеже. Начну я с самого начала и не с рабочей документации, а с проектной и проясню там некоторые важные моменты.


Проектная документация оформляется в соответствии с ПП РФ №87. Листаж графической части таков: ситуационной план, схема планировочной организации земельного участка, план земляных масс, сводный план сетей инженерно-технического обеспечения. Листаж рабочей документации: общие данные, разбивочный план, план организации рельефа, план земляных масс, план благоустройства территории, сводный план инженерных сетей.
Видно из перечисленного, что у стадии П и Р есть общие листы. Ниже я перечислю все листы и постараюсь дать каждому описание: что конкретно должно быть отображено на каждом из них.

Лист — Ситуационный план. (стадия П)


На ситуационном плане показывается аэрофотоснимок большого масштаба места проведения работ, так чтобы была видна отчетливо граница участка и прилегающая территория. Территория и здания в границе участка штрихуются и подписываются выносками. И в правом верхнем углу листа приводится тоже самое место, но в еще большем масштабе (как бы миниатюра), таком чтобы наш выделенный участок превратился приблизительно в квадратик со стороной 0,5см.

Ситуационный план (пример) :

Лист — Общие данные. (стадия Р)


На общих данных приводят ведомость чертежей основного комплекта, ведомость ссылочных и прилагаемых документов, технико-экономические показатели генплана(в табличной или свободной форме) и текстовая часть.

Общие данные (пример) :

Лист — Схема планировочной организации земельного участка. (стадия П)


Самый невнятный лист стадии П. По 87 ПП на нем нужно указать практически все: благоустройство, организацию рельефа, разбивку, демонтаж объектов. Тогда этот лист будет перенасыщен информацией и для удобства его разбивают на разные листы, как и в стадии Р. Сейчас принято на листе ПЗУ указывать следующую информацию: границу участка по ГПЗУ с координатами по углам, объект строительства, все проезды, площадки и тротуары, координационные оси объектов и их привязку (координатную или линейную), этот лист можно и немного разукрасить штриховками (проезды, тротуары, газоны, объекты строительства). Также на лист приводится экспликация зданий и сооружений или ведомость жилых и общественных зданий и сооружений. Условные обозначения соответствующие вашим проездам, тротуарам и прочему. И надпись над штампом о принадлежности ГПЗУ и топографической съемке, т.е. кем и когда разработаны.

Лист ПЗУ (пример):

Лист — Разбивочный план. (стадия Р)


На разбивочном плане показывают все проектируемые объекты с характерными координационными осями, все проектируемые проезды, границу участка по ГПЗУ. И, конечно, линейную или координатную привязку проектируемых объектов на местности. Разбивочный план еще называют горизонтальной планировкой.

Разбивочный план (пример из ГОСТа):

как видно, на листе показаны следующие элементы: здания и проезды, оси зданий и проездов, отметки «нулей» зданий, координаты углов зданий (заметим, что у прямоугольного в плане здания даны координаты только двух противоположных углов — это достаточное условие), надземная эстакада, водопропускная канава (лоток), ограждение, репер, откосы, подпорная стенка, у зданий показана отмостка, проёмы входов и пандус у ворот, красная линия. Разбивка произведена путем нанесения на чертеж строительной сетки 0А-0Б, обозначена линейная ширина проездов, указаны радиусы поворотов, соответствующая координатная привязка осей проездов, эстакады и прочих элементов. Еще хочу сказать, что строительная сетка не обязательна, если вы хотите дать координатную привязку, если речь идет о координатной привязки в системе Х и У. Главное условие верного соответствия координат — это соответствие топографической съёмки местной системе координат МСК.

Лист — План организации рельефа . (стадия Р)

План организации рельефа в проектных отметках (пример из ГОСТа):

Мой комментарий к примеру из ГОСТа: Строительную сетку 0А-0Б можно не показывать. Стрелочками показаны направления поверхностного водоотвода.

Лист — План организации рельефа. (стадия Р)


Этот чертеж делается на основе разбивочного плана, без показа осей и их элементов привязки. Указываются все элементы для водоотведения: лотки, каналы, водопропускные трубы. Вертикальная планировка осуществляется на плане при помощи: проектных отметок(характерно для стадии П), проектных горизонталей (характерно для стадии Р).

План организации рельефа в проектных горизонталях (пример из ГОСТа):

Мой комментарий к примеру из ГОСТа: И так что тут показано: угловые отметки по углам здания(ставятся по углу отмостки), показывается абсолютная отметка нуля здания, прочерчиваются красные(проектные) горизонтали по территории участка(проставляются берг-штрихи с отметкой после целого), не забываем и про горизонтали по проездам. На проездах показаны уклоноуказатели, над стрелкой показатель уклона в промиллях, под стрелочкой расстояние участка в метрах. Как посчитать показатель уклона в промиллях: берем разность красных отметок на участке и делим её на расстояние этого участка. Пример: если между отметками получилось разность 0,3м, а расстояние между ними 25м, то уклон между ними 12 промилле. Обратите внимание, что показатели берутся в метрах. Говорится так: уклон 12 промилле или 12 тысячных.

Лист — План земляных масс. (стадия Р и П)


План земляных масс (ПЗМ) делается после того, как согласован и утвержден план организации рельефа, потому как, если будет внесено малейшее изменение в высотные отметки, то это повлечет и изменение в плане земляных масс. На плане земляных масс указывают только внешние контуры зданий, квадратную сетку и элементы оформления этих квадратов, соответственно для самого подсчета объемом земли.

План земляных масс (пример из ГОСТа):

Мой комментарий к примеру из ГОСТа: Иногда бывает так, что подсыпка или планировка на месте самого пятна здания не требуется, тогда внутри здания мы оставляем пустое место и грунт не считаем. В ведомости учтем только вытесненный грунт из под фундаментов зданий и сооружений. Разбивку сетки квадратов лучше указывать от угла будущего здания, а точнее от пересечения его двух осей. Но как видно из примера, у нас показана строительная сетка, значит разбивку ведем от координаты начала сетки 0А-0Б.

Лист — План благоустройства территории. (стадия Р)


План благоустройства делается на основе разбивочного без показа осей и осевых привязок. Проставляются все размеры (лучше чтобы это были цепочки) проездов, расстояний от края стен до проездов и прочие линейные размеры. Производится штриховка или маркировка элементов благоустройства (по типам конструкций проездов, тротуаров, газона) и выноска их обозначений. Также на лист выносятся соответствующие им ведомости.

План озеленения (пример из ГОСТа):

План МАФ (пример из ГОСТа):

План проездов и тротуаров (пример из ГОСТа):

Мой комментарий к примеру из ГОСТа: План благоустройства территории тут разбит на 3 отдельных чертежа. Это не воспрещается. Здесь мои комментарии минимальны. Обратим внимание только на некоторые факты, это отсутствие геоподосновы и отсутствие координационных осей зданий. На плане проездов и тротуаров приведены привязки линейных размеров от внешней границы стены здания. Это очень важно! Не надо в самом начале делать отступы проездов здания от осей, можете попасть в неприятную ситуацию. Наносите на генплан здание в соответствии с планами от строителей. Ведь у стены здания есть толщина, да к тому же архитекторы могут еще сделать и отступ от стены во внутрь (из-за колонн к примеру). Все это может в конце вылиться в то, что, к примеру, вы брали минимальный отступ проезда 5м. от оси, но когда строители на площадке начнут делать разбивку это расстояние уменьшится после на толщину стены и её отступ. Всё, размер станет не по норме. Как следствие суд, штрафные санкции и т.п.

Лист — Сводный план инженерных сетей. (стадия Р и П)


Сводный план инженерных сетей (СПС) проектируете не вы, я имею ввиду сами инженерные коммуникации (сети). Вы лишь сводите предоставленные вам уже готовые спроектированные материалы от смежных отделов (электриков, сантехников, теплотехников, линейщиков и т.п.) на сводный план инженерных сетей и дорабатываете его. Когда свели всё на один план тогда вы анализируете и выявляете места, где сети пошли спорным/неверным образом: наложились друг на друга, пересеклись, прошли в неположенном месте. Хоть это и не ваша работа проверять технические аспекты прокладки сетей, все равно убедитесь, что они прошли хотя бы не через здание. Если выявлено, на ваш взгляд, спорное место, то обратите на него внимание тех смежников, которые приложили к нему руки. Такие коллизии, бывают часто из-за того, что отделы смежников находятся в разных местах офиса или вовсе работали субподрядчики и из-за этого они могли не согласовать между собой свои сети, как это зачастую и бывает.

Сводный план инженерных сетей (пример из ГОСТа):

Мой комментарий к примеру из ГОСТа: На этом плане можно увидеть условное обозначение дождеприемного колодца, замаркированного Д5 и Д6. Также на чертеже указана подземно сеть канализации К1, ливневка К2 и водопровод В1. Показана надземная эстакада на опорах по номером 23, подпорная стенка 24. Теплотрасса Т1 и Т2 проложена в канале подземно. Показаны водоотводные лотки. Также хочу отметить, что тут следовало бы указать координаты вершин поворотов инженерных коммуникаций. Не принципиально, но в экспертизе могут даже это потребовать, особенно, если объект промышленного назначения. Также нужно показать и координаты точек присоединения проектируемых сетей к существующим коммуникациям и точки присоединения к объектам. Координаты углов зданий можно не показывать, они уже показаны на разбивочном чертеже — информацию дублировать не надо. Координаты могут быть вида Х;У так и по сетке 0А;0Б.
Что касается оформления, принято так: саму геодезическую основу сделать черно-белой или серой. Проектируемые сети конечно выделить соответствующим цветом. Все цвета и обозначения таких сетей вы скачаете у меня в разделе «Файлы DWG» или сразу

Выполнение работ по благоустройству, озеленению и ландшафтному дизайну подразумевает разработку генерального плана , чаще называемого кратко — генплан. Разбивочный чертеж (или план) — его важная составная часть, на основании которой осуществляется вынос в натуру проекта.

Разбивочный чертеж — определение

Разбивочный чертеж — это часть проектного комплекта чертежей генплана, содержащая графическое представление информации о расположении проектируемых конструкций, деталей и элементов в привязке к существующим опорным базисам. Для правильного составления разбивочного плана необходимо следовать требованиям ГОСТ 21.508-93. Он устанавливает такой состав чертежей генерального плана, в который, помимо разбивочного, входят:

  • план организации рельефа;
  • сводный план коммуникаций и сетей;
  • выносные элементы;
  • план благоустройства прилегающей территории;
  • план земляных масс.

Важная особенность перечисленных документов — возможность объединения нескольких чертежей в один, если участок небольших размеров. В случае крупного строительства, напротив, допускается разделение одного плана на несколько частей.

Нередко возникает вопрос, чем отличается разбивочный чертеж от плана? Разбивочный план — это тот же самый документ, что и разбивочный чертеж. Строго говоря, такое название считается более правильным, так как в ГОСТе упоминается именно план, а не чертеж. На практике активно применяются оба наименования в равной степени.

Разбивочный план (чертеж) используется для выноса элементов планировки и проектов на местность. К ним относятся:

  • Постройки и здания. На плане указываются контуры и точки пересечения осей, а также привязки к существующим ориентирам;
  • Плоскостные сооружения:
    • тротуары, дороги, площадки: наносятся ширина, радиусы кривых и координаты, позволяющие выполнить привязку;
    • элементы планировочного рельефа: пандусы, откосы, подпорные стенки;
    • сооружения водоотвода;
  • Малые формы и оборудование. В план включается ведомость малых форм и монтируемого оборудования.

На разбивочный план также наносятся указатель северного направления, существующая красная линия, любые другие условные границы. Основу чертежа составляет разбивочный базис или геодезическая сетка.

Способы составления разбивочного плана

Различают два способа составления разбивочного чертежа:

  • Способ ординат . Применяется для небольших территорий без перепадов в уровне рельефа. Привязка проектируемых объектов выполняется с использованием ординат — перпендикуляров. Они строятся от опорных точек, в качестве которых используются входы на территорию, углы площадок и другие подобные элементы;
  • Способ квадратов . Применяется для больших территорий. Для привязки объектов используются постоянные геодезические реперы. С их помощью создается сетка квадратов, относительно которой определяется положение проектируемых элементов.

Существуют и другие способы составления разбивочного чертежа, но они намного реже применяются на практике в современных условиях.

Разбивочный чертеж – это чертеж, содержащий все необходимые данные для перенесения отдельных элементов сооружения в натуру.

Разбивочный чертеж по существу является аналитическим выражением генерального плана.

Разбивочный чертеж для проекта детальной планировки разрабатывается на топографическом плане масштабов 1:1000 или 1:2000 (1:500-1:2000).

Исходные данные для составления разбивочных чертежей могут быть получены:

1) Графическим способом — этот способ основан на определении необходимых величин по плану. Длину отрезка определяют циркулем по масштабной линейке с учетом деформации бумаги или вычисляют по координатам концов этого отрезка., определенным по плану. Второй способ удобен, если концы отрезка расположены на разных планшетах. Дирекционный угол линий измеряют транспортиром.,

2) Аналитическим способом – здесь разбивочные элементы определяются аналитическим путем решения обратной геодезической задачи. Координаты точек заданы из условия соблюдения размеров с более высокой точностью, чем позволяет масштаб плана. Наиболее точный способ.

Необходимые разбивочные данные (углы, расстояния) получают на основе решения обратной геодезической задачи по формулам:

где rn-r –румб искомого направления

Yn,Xn –координаты проектной точки;

Er, Xr – координаты пункта геодезической разбивочной сети.

Для контроля вычисляют:

Аналитический способ самый точный, не зависит от масштаба плана, применяется когда требуется высокая точность проектирования; графо – аналитический способ применяется довольно часто. Рекомендуется этот способ, когда не требуется высокая точность.

Аналитический способ расчета разбивочных элементов включает в себя следующие способы :

Способ прямоугольных координат — разбивочные элементы рассчитываются относительно вершин строительной сетки, при этом задаются координаты основных точек сооружения и координаты вершин строительной сетки. Этот способ применяется при наличии на площадке строительной сетки;

Способ полярных координат — разбивочные элементы рассчитываются относительно геодезических опорных пунктов, при этом задаются координаты основных точек сооружения и координаты опорных пунктов. Этот способ рекомендуется использовать, когда на местности удобно разбивать углы и значительные линейные расстояния;

Способ угловых засечек — разбивочные элементы (углы) рассчитываются относитльно геодезических опорных пунктов. При этом задаются координаты основных точек сооружения и координаты опорных пунктов. Этот способ рекомендуется использовать при наличии на участке труднопреодолимых участков и преград. Причем необходимо добиваться, чтобы угол удовлетворял следующим условиям: 300

Способ линейных засечек. Разбивочные элементы (длины отрезков) рассчитываются относительно геодезических опорных пунктов. При этом задаются координаты основных точек сооружения и координаты опорных пунктов. Этот способ рекомендуется использовать, когда на местности разбиваются отрезки, длиной не превышающих длины мерного инструмента.

3) Смешанным (комбинированным) способом — способ подготовки к перенесению проекта на местность является сочетанием аналитического и графического способов.

Как правило, координаты разбиваемых точек берутся с плана, а элементы разбивочного построения рассчитываются аналитически для уменьшения влияния погрешностей деформации бумаги, на которой составлен план.Точность графического способа зависит от масштаба плана. Средняя квадратическая погрешность измерения по плану длины определяется точностью масштаба: Ml = Δ l * M

где Δ l = 0,01 см – минимальное расстояние, которое может различать человеческий глаз;

М – масштаб плана.

m’l = 0.01*500 = 5.00 см = 0,05 м (для 1:500)

m” l = 0.01*5000 = 0.5 v (для 1:5000)

После определения разбивочных элементов составляют разбивочный чертеж, на котором показывают опорные точки проектируемого сооружения, проектировочные углы и расстояния, связывающие опорные точки.

40. Разбивочный чертёж и его назначение

Разбивочные работы являются одним из основных видов инженерно-геодезической деятельности. Выполняют их для определения на местности планового и высотного положения характерных точек и плоскостей строящегося сооружения в соответствии с рабочими чертежами проекта.

Проект сооружения составляют на топографических планах крупных масштабов. Определяют расположение проектируемого сооружения относительно окружающих объектов и сторон света. Кроме того, топографический план определяет общегеодезическую систему координат, задающую положение характерных точек проектируемого сооружения относительно этой системы.

Разбивочные геодезические работы (вынос проекта в натуру) — это процесс нахождения на местности положения точек сооружения по координатам указанным в проекте.

Результаты геодезической подготовки проекта отображают на разбивочных чертежах. Разбивочный чертеж является основным документом, по которому в натуре выполняются разбивочные работы, его составляют в масштабах 1:500 … 1:2000, а иногда и крупнее в зависимости от сложности сооружения. На разбивочном чертеже показывают: контуры выносимых зданий и сооружений, их размеры и расположение осей, пункты разбивочной основы, разбивочные элементы.

Часть проекта, в котором детально разработаны элементы рельефа территории называется план организации рельефа. Капитальные строения и обустраиваемая территория предполагают изменения существующей конфигурации поверхности участка. Иногда эти преобразования очень существенны и связаны с перемещением масс грунта, устройством выработок, насыпей, подпорных стен. Организация рельефа обычно оптимизируется по критерию минимизации завоза или вывоза грунта.

Схема планирования рельефа

Хорошо сделанный будет стремиться к нулевому балансу земляных работ. На основании топографического плана и плана организации рельефа составляется картограмма земляных работ. Эта схема показывает разность между существующими отметками местности и проектируемыми в узловых точках. Такой подход применялся в ландшафтном проектировании до распространения цифровых технологий.

Сегодня все чаще строят цифровую модель местности и вычитают из нее цифровую модель проектируемой площадки. Принцип тот же, но уровень наглядности выше, как и детализация ситуации. Хотя избыточная информативность трехмерных моделей негативно отражается на практических задачах. Для достижения проектных положений рельефа на природе закрепляются характерные точки с проектными высотными отметками.

Пример разбивочного чертежа участка

Для этого может понадобиться разбивочный план.

План площадок и проездов

В общем случае такой план является частью информации, отраженной в генеральном плане участка. Если эти элементы проектируются отдельно при , то план площадок и проездов будет самостоятельным чертежом.

На плане отражаются конфигурации элементов, обязательно дается планово-высотное положение характерных точек дорожного покрытия. Разбивочный чертеж дорог и площадок выполняется отдельно на основании плана.

Читайте также

Планировка и застройка поселений

План озеленения и благоустройства

Застройки или реконструкции завершается высадкой зеленых насаждений, устройством клумб, газонов и остальных элементов, принятых в садово-парковом дизайне. В этой части проекта представится детальная информация о размещении элементов благоустройства, отдыха, спорта.

Подробный план озеленения участка

План озеленения, или посадочный чертеж создается на основе плана организации рельефа и плана дорог и площадок. Насаждения, элементы обустройства размещаются с учетом спроектированного рельефа, дорог, площадок и тротуаров.

Разбивочный чертеж может помочь вынести на местность фактическое положение элементов плана. Для высадки кустов и деревьев составляется разбивочно-посадочный чертеж.

Что нужно знать для выноса точки

Любая точка плана имеет привязку к условной системе координат. Обычно это оси строящегося здания. Расстояния вдоль перпендикулярных осей позволяет точно позиционировать точку. При реконструкции, ландшафтном переустройстве работы ведутся среди уже существующих построек.
В этом случае привязка точки может осуществляться от любого существующего элемента, например, стены или угла здания. Составив разбивочный чертеж с нанесенными расстояниями можно приступать к выносу точек в натуру. Выноска осуществляется методом полярных или прямоугольных координат. В первом случае от заданной точки откладывается радиус, равный одному из расстояний.

Сделав то же самое от другого пункта участка, на местности определяется точка пересечения окружностей. Это не очень точный, но простой метод.

При вынесении точки относительно прямолинейных граней сооружения, например, стен здания, откладывается расстояние в створе стены и от него расстояние перпендикулярное створу. Такой метод тоже не очень точен, так как отложить перпендикуляр без специальных инструментов невозможно. Но с опорой на разбивочный план работа легко выполнима.

Как правильно сделать

Единственным правильным методом переноса точек плана участка на природу, является их выноска при помощи применяемого в строительной геодезии и топографии оборудования. На цифровой модели плана определяются узловые и характерные точки и устанавливаются их координаты. Разбивочный план с точками, по выноске, подготовленными геодезическим оборудованием, позволяет ввести координаты и высотные отметки в прибор.

Условные графические обозначения элементов генеральных планов

В решении многочисленных социальных и экономических задач, которые стоят перед нашей страной, большое значение имеет такая отрасль хозяйства, как капитальное строительство. Именно с ней неразрывно связано осуществление практически всех тех преобразований, которые намечены в промышленности, на транспорте и во многих других отраслях экономики. То, насколько успешно и эффективно будут расширены и модернизированы существующие производственные мощности, улучшатся ли те условия, в которых живет население, в очень значительной степени зависит как раз от реализации программ, намеченных в области капитального строительства.

Согласно действующим нормам и правилам капитальное строительство должно производиться на основании проектной документации, которая разрабатывается и изготавливается предварительно. Одним из основных ее компонентов является генеральный план, выполняемый в соответствии с требованиями, изложенными в ГОСТ 21.204–93.

Генеральный план

В общем случае генеральный план представляет собой проектный документ, являющийся основанием для застройки, реконструкции, планировки и прочих видов освоения территорий, предполагаемых градостроительной деятельностью.

Основу генерального плана составляет изображение, выполненное в определенном масштабе. Его получают с помощью наложения того чертежа, по которому будет сооружаться проектируемый объект, на план территории. Последний может быть инженерно-топографическим, топографическим или фотографическим. Что касается самого объекта проектирования, то в его качестве может выступать муниципальный район, территория целого города или просто отдельный земельный участок вместе с теми архитектурными сооружениями, которые на нем располагаются.

Строительный генеральный план

Строительный генеральный план – это план стройплощадки. На ней, как правило, размещаются уже существующие сооружения и здания, возводимые объекты, указано, как именно размещены временные здания и сооружения, основные грузоподъемные и монтажные устройства и механизмы. Помимо этого на строительном генеральном плане обозначаются также временные инженерные сети (электроснабжения, канализации, водоснабжения, теплоснабжения, связи), а также складские и временные производственные здания, необходимые только на период производства строительно-монтажных работ, площадки укрупнительных сборок.

В течение того периода времени, на протяжении которого осуществляется возведение зданий и сооружений, строительные генеральные планы могут подвергаться изменениям. При этом учитываются такие факторы, как технологический этап строительства и общее состояние стройплощадки. Как правило, эти документы проектируются отдельно для тех этапов, в течение которых производятся подготовительные работы и возведение подземных частей сооружений, и для тех этапов, когда строятся надземные конструкции.

Строительному генеральному плану отводится очень существенная роль не только в непосредственной организации проведения различных работ. Он также определяет необходимые объемы временного строительства, а также то, каким именно образом должна осуществляться организация труда на стройплощадке.

В подавляющем большинстве случаев для выполнения общеплощадочных планов используется масштаб 1 : 2000 или 1 : 1000.

Для выполнения графической части строительного генплана объекта используется обычно масштаб 1 : 200 или 1 : 500. В нем содержатся те же элементы, что и в общеплощадочном строительном генплане, однако данные указываются более детально.

Графическую часть проектов строительных генпланов составляют:

Генеральный план объекта или площадки с указанием объектов, имеющих временное назначение;

Условные обозначения;

Экспликация всех постоянных и временных сооружений;

Технико-экономические данные.







Построение генплана в Revit

Для создания генплана и топографии вокруг проектируемого объекта можно воспользоваться базовым функционалом Revit. Используя описанные в данной статье методы, вы сможете закрыть множество задач раздела ГП, однако для более глубокой проработки рекомендуется воспользоваться профильными программами, например AutoCAD Civil 3D.

Итак, в Revit есть 3 основных способа создания топо-поверхностей:

  1. Использование файла с топографическими данными.
  2. Использование CAD – файла с изолиниями.
  3. Размещение точек на определенных высотах.

Сегодня подробнее рассмотрим последний из предложенных способов работы. Для начала стоит определить, что топо-поверхность – это поверхность, созданная на основе топографических данных об участке, на котором будет построено здание.

Топо-поверхность

Способ размещения точек на определенных высотах заключается в том, чтобы искусственно создать топографические точки на плане вокруг здания. Для этого необходимо перейти в диспетчере проекта на Площадку, так как только на этом виде мы сможем увидеть категорию элементов генплана. После чего перейти на вкладки Формы и генплан – Топо-поверхность.

На панели инструментов выбираем инструмент Разместить точку. Значения первого ряда точек указываем нулевыми – они будут являться уровнем земли, после чего можно изменять значения абсолютной высоты, задавая возвышенности (положительные значения) и низменности (отрицательные значения), в нашем случае ставим отметку 1500.  По завершению нажимаем зеленые галочку и выходим из режима редактирования.

Перейдем на фасад, чтобы посмотреть, как отображается созданная топо-поверхность, зададим ей соответствующий материал и штриховку поверхности через свойства типа.

На панели команд Формы и генплан есть возможность редактирования созданной площадки. Для примера, перейдем на вкладку Разделить поверхность, начертим с помощью инструментов рисования в 3D виде произвольный прямоугольник и завершим редактирование.

Для наглядности отодвинем нарисованную поверхность и заметим, что теперь мы имеем две не зависимые друг от друга поверхности. Выделив все точки одной из поверхностей, можно задать им положение в пространстве. Поднять / опустить, задавая соответствующие значения на панели параметров. После чего можно совершить обратное действие – Объединить поверхности и завершить редактирование.

Основание здания

Следующий инструмент на панели команд Формы и генплан – Основание здания. В разделе «Рисование» можно воспользоваться любым из предложенных инструментов для формирования эскиза. Важно заметить, что основание создается уже с перекрытием, а топо-поверхность подстраивается под контуры перекрытия.

Компонент площадки

Кроме того, Revit позволяет разместить растительность на топо-поверности, для этого на панели команд Формы и генплан – Компонент площадки , выбираем на палитре свойств подходящий типоразмер элемента и расставляем его на плане. Обратите внимание, что появляются автоматические зависимости размеров, которые можно корректировать вручную для более точного расположения.

Таким образом, можно подгружать различные элементы окружения, свои собственные материалы для топо-поверхности и визуальные образы элементов озеленения, после чего вставлять их в проект.

Мы рассмотрели основные возможности работы с топо-поверхностью, но как уже говорилось ранее, лучше воспользоваться профильными программами, которые имеют специализированный набор функций.

Ghost | Вукипедия | Фэндом

Призрак

Максимальная скорость (атмосфера)

Подарок за сражения / события

[Источник]

« Вы уверены, что ваш корабль может входить и выходить незамеченным?»
«Мы не зря называем его
Ghost . »
— Ян Додонна и Гера Синдулла [src]

Ghost был модифицированным легким грузовым судном VCX-100, принадлежащим тви’леку Гере Синдулла, который использовался повстанческой ячейкой Спектров в Эпоху Империи.В рамках восстания Ghost участвовал в многочисленных миссиях и сражениях против сил Галактической Империи. Ghost также имел вспомогательное судно под названием Phantom , которое могло использоваться как шаттл, так и как истребитель. После уничтожения Phantom на станции Reklam Spectre получили новый шаттл в виде транспортного шаттла класса Sheathipede Phantom II .

Описание

Схема Ghost .

Ghost был модифицированным легким грузовым кораблем VCX-100, первоначально произведенным Corellian Engineering Corporation. Он был назван Герой [4] из-за ее способности уклоняться от имперских датчиков. Несмотря на то, что это старое судно с несколькими шрамами от воздушных боев от Империи, оно все равно работало надежно. Корабль имел место наводчика в носовой башне под отсеком кабины, со специальным сиденьем для наводчика и спинную башню с лазерной пушкой на 360 градусов в миделе. Всего было четыре основных грузовых трюма.Судно имело отделение экипажа в передней части, а два обращенных вперед грузовых трюма составляли передние углы судна. [44]

Ghost был оборудован стыковочными кольцами как по левому, так и по правому борту, как и большинство лёгких грузовых кораблей Corellian. При отсутствии носового стрелка пилот мог управлять носовой башней из кабины. Кроме того, спинной турелью можно было управлять из кабины через гнездо для астромеханического дроида, [12] или с помощью набора органов управления на сиденье пилота. [10] За кабиной находилась каюта экипажа, состоящая из четырех личных комнат. Рядом с двигателями находились два обращенных назад основных грузовых трюма, которые составляли задние углы корабля. [1] [44]

У Ghost были двигатели с перегородками, гасители энергии и статические глушители, затрудняющие обнаружение. Эти особенности и более восьмидесяти семи незаконных обновлений стелс-систем Ghost позволили грузовому судну имитировать солнечные колебания или космическое излучение на многих датчиках. [45] [46] Ghost обладал достаточной огневой мощью, чтобы уничтожить командирский крейсер класса Arquitens . [32] Во время использования корабля в рамках раннего восстания против Империи, его капитан Гера Синдулла несколько раз сбегал от Имперских войск, активировав свой гипердвигатель, не прокладывая путь с помощью бортового навигационного компьютера корабля, полагаясь на удачу, чтобы избежать столкновения. астероиды или сверхновые. Дроид-астромеханик C1-10P «Чоппер» часто спорил с навигационным компьютером Ghost при отправке ему команд, при этом Ghost находил дроида очень грубым и напористым. [45]

На крыше корабля в задней части находился вспомогательный истребитель серии VCX под названием Phantom . Этот универсальный корабль выполнял двойную функцию — как истребитель и шаттл, так и тройной — в качестве кормового артиллерийского вооружения Ghost при стыковке хвостом вперед. [6] Хотя Phantom был уничтожен во время миссии на Станцию ​​Reklam, [28] Spectre заменили его на Phantom II , транспортный шаттл класса Sheathipede , присвоенный во время миссии на Агамар. [47]

История

Эпоха Империи

До восстания
« Поехали куда-нибудь. »
— Канан Джаррус при первом входе в Призрак [src]

По крайней мере, за шесть лет до укрытия Призраков и через восемь лет после провозглашения Нового Порядка, Призрак окажется во владении Геры Синдуллы, идеалистической дочери лидера тви’лекского сопротивления Чама Синдуллы и лидера обоих Сопротивление тви’леков и свободное движение Рилота.Гера, ее дроид-астромеханик C1-10P и ее звездолет Ghost будут путешествовать по галактике, чтобы встретиться с политическими активистами и инакомыслящими против Империи в надежде в конечном итоге сформировать движение сопротивления в далеком будущем. Случайно встретившись с пережившим Великую чистку джедаев Калебом Думом, известным как Кэнан Джаррус, во время событий конфликта Горсов, они в конечном итоге спасли планету и ее луну Синду. [4] Спустя какое-то время после событий конфликта Призрак станет домом для бывшей студентки Имперской академии Сабины Рен и бывшего капитана Высокого почетного караула Ласана Гаразеба Оррелиоса, и начнет кампанию антиимперских действий на далекий аграрный мир Лотала. [48]

Призраки

Ghost выполняет «22 пикапа» на Кесселе

Примерно в это время команда приступила к выполнению ряда миссий, обычно на Лотале. Во время одного из таких ограблений Джаррус и Синдулла решили совершить набег на имперский конвой с припасами. Однако их преследовали несколько истребителей космического превосходства TIE / ln, и в разгар битвы щиты Призрака были отключены. В то время как Чопперу было приказано их отремонтировать, команда заметила, что связь была отключена, и Чоппера снова попросили исправить.Однако Джаррус отменил приказ и сказал дроиду сосредоточиться на щитах. Во время борьбы Джаррусу удалось уничтожить один из преследовавших их TIE истребителей с помощью спинной башни, а Синдулла, который пилотировал Ghost , смог маневрировать за другим и уничтожить его с помощью передних пушек. Затем Чоппер взял под свой контроль пушки Phantom и использовал их для уничтожения последней. [9]

Во время другой такой миссии, Призрак был захвачен, и ему нужно было сбежать от имперцев на Лотале.Рен проник на авиабазу с позывным Spectre Five. Она смогла развернуть красящую бомбу, позволив Ghost ускользнуть незамеченным. [49] Чувствительный к Силе лотальский сирота Эзра Бриджер позже присоединился к команде, после чего он заработал свое место среди команды, когда помог им спасти нескольких вуки из пряных шахт Кесселя. [12] Ghost затем отправился на планету Гарел, где Призраки украли партию ионных дизрапторных винтовок Т-7 из Империи для продажи криминальному лорду и торговцу на черном рынке Цикатро Визаго.Затем Ghost встретился с Tantive IV , чтобы вернуть R2-D2 и C-3PO их владельцу. [13]

Гарри Империя на Лотале
« Это мой корабль, который вы разрушаете, и я хочу, чтобы вы с него спустились! »
―Hera Syndulla [src]

Эзра тренируется на борту Ghost

Живя на борту Ghost , Эзра делил комнату с Зебом, и они часто ссорились друг с другом.После битвы Гера послала Эзру и Зеба купить фруктов Мейлоорун в лоталийском городе Котал. Столкнувшись с имперскими путями, эти двое украли истребитель TIE и отправились в небольшое приключение. Предположительно уничтожив истребитель, Эзра и Зеб вернулись в Ghost как друзья. [42]

Позже Кэнан дал Эзре свой первый урок джедая, когда Призрак парил над небесами Лотала. Поскольку Эзра не мог сосредоточиться, он чуть не упал насмерть.После этого урока Призрак отправился на планету Стигеон Прайм, где мастер-джедай Луминара Ундули предположительно была заключена в укрепленную тюрьму под названием Шпиль. Пока Чоппер ждал на борту Ghost , Кэнан и другие повстанцы прилетели на планету на Phantom . Однако это оказалось ловушкой, расставленной Великим инквизитором, и повстанцы чудом спаслись жизнью. [50]

После своего приключения на Стигеон Прайм, Гера и Кэнан на Ghost совершили набег на конвой из крейсеров класса Gozanti , перевозящих большой кибер-кристалл.Пока Гера управляла Ghost и атаковала крейсер с кристаллом, Кэнан управлял Phantom и отвлекал эскорт истребителей TIE. Гере и Кэнану помогал Эзра, который проник в Академию молодых имперцев в столице Лотала. Позже Ghost встретился с остальной частью команды за пределами Столицы, где к ним присоединился чувствительный к Силе кадет по имени Джай Келл. Гера организовала убежище Келла и его матери. [14]

Ghost и Phantom спасаются от разрушения имперским конвоем

Позже Ghost принял участие в спасательной операции на астероиде PM-1203 после того, как Гера и Сабина оказались там и окружены огненными породами.У Phantom произошла утечка топлива во время стычки с TIE-истребителями. После эвакуации Геры, Сабины и Phantom повстанцы бежали в космос. [51] В День Империи, Призрак был использован его повстанческой командой для бегства из столицы Лотала после того, как они сорвали празднование Дня Империи и спасли беглого Цибо, родианца с кибернетическим имплантатом, содержащим жизненно важную информацию об операциях Империи в России. Лотал. [15]

Призрак был преследован TIE-истребителями во главе с Инквизитором.Получив некоторое повреждение, кораблю удалось прыгнуть в гиперпространство из-за того, что Цибо передал координаты. Однако Инквизитору удалось установить устройство слежения на Phantom , которое все еще использовалось для Ghost . Чтобы защитить Цибо, Кэнан и Эзра отправились на Phantom и заманили Инквизитора на PM-1203. Тем временем Гера встретила Ghost с таинственным лидером повстанцев по имени Фулькрам, который организовал укрытие Цибо. [52]

Пока Эзра проходил свои испытания джедаев в скрытом храме джедаев на Лотале, другая команда Призрака ждала на Лотале. [53] После испытаний Эзры над джедаями, команда Призрака участвовала в работе «галактического предпринимателя» Лэндо Калриссиана, который с неохотной помощью Эзры украл иглобрюхую свинью у криминального авторитета Азморигана. После побега из Азморигана Ghost должен был пройти через имперскую блокаду вокруг Лотала.Во время путешествия поросенок вырвался на свободу и нанес ущерб судну. Ghost также преследовали несколько TIE-истребителей, но Кэнану удалось их потерять. Приземлившись возле фермы Калриссиана, повстанцы победили Азморигана и его приспешников, которые вернулись, чтобы отомстить. [16]

Присоединение к более широкому восстанию

Призрак сбегает с Мустафара с помощью эскадрильи Феникс

После захвата Кэнана Джарруса Империей, Гера была на борту Призрака , когда она получила инструкции от Фулькрама не подвергать опасности остальную часть повстанческой ячейки, спасая Кэнана. .Вопреки приказу Геры Эзра вместе с Чоппером, Сабиной и Зебом отправился на миссию по выяснению местонахождения Кэнана. Пока Чоппер отвлекал Геру, трое других повстанцев сбежали на Phantom . Встретив Визаго, повстанцы узнали, что Кэнан был заключен в тюрьму на борту «Звездного разрушителя Sovereign гранд-моффа Таркина», который летел в систему Мустафар. [54] Поскольку Призрак был знаком имперским властям, повстанцы вместо этого использовали украденный грузовой корабль Гозанти, чтобы добраться до Мустафара. [17]

Спасательная миссия была успешной, и Призракам удалось убить Великого Инквизитора и уничтожить Повелителя ; заставляя Таркина эвакуировать корабль. Позже Ghost снова появился в системе Мустафара с двумя участниками блокады повстанческой сети. В спинной башне Ghost находился Фулькрам, который на самом деле был бывшим падаваном Асокой Тано. [55] Подняв Кэнана и его товарищей-повстанцев, Асока раскрыла свою личность остальной части команды Ghost и подтвердила, что они действительно были частью более крупного Восстания. [17]

После событий в системе Мустафара Эзра, Сабина и Зеб использовали Призрак в успешной миссии по спасению сестры своего союзника Заре Леониса Дхары Леонис из Нулевой Зоны в Арканисе. [56] Позже команда Призрака присоединилась к Феникс Ячейке, которая управляла флотом звездолетов. Когда повстанцы согласились спасти дезертировавшего имперского министра по имени Макет Туа, ее команда оставила ее с флотом Феникса, поскольку их корабль был знаком имперским властям на Лотале.Их миссия по спасению Туа провалилась, поскольку агент Каллус организовал ее убийство и подставил Призраков. После побега от Дарта Вейдера команда Ghost решила никогда не возвращаться в Лотал, чтобы не подвергать опасности своих людей. [19]

Когда Дарт Вейдер догнал их и напал на флот Феникса, Призрак участвовал в защите флота Феникса. Усовершенствованный истребитель TIE Вейдера уничтожил флагман мятежников Phoenix Home и несколько истребителей A-wing; заставляя повстанцев отступить в гиперпространство.Во время боя Асока была на борту Ghost , когда она поняла, что Вейдер был ее бывшим наставником Энакином Скайуокером. За Вейдером следовали два Звездных Разрушителя, которые почти захватили Призрак в своем проекторе притягивающего луча. Однако грузовому кораблю удалось совершить прыжок в гиперпространство в самый последний момент. [19]

Члены эскадрильи Phoenix

Призрак был использован при спасении Дхара Леониса

Поиск новых союзников

После почти полного уничтожения эскадрильи «Феникс» восстание столкнулось с нехваткой баз и сооружений.Асока отправила команду Призрака в пустынный мир Силос, чтобы связаться со своим старым другом, бывшим капитаном клоном Рексом. В то время как Кэнан вместе с Эзрой, Сабиной и Зебом отправился на Зилос, Гера и Чоппер остались на борту Ghost , чтобы отремонтировать корабль. Повстанцам удалось установить контакт с Рексом и его товарищами Вольфом и Грегором. Кэнану удалось завоевать доверие Рекса и Грегора, но Вольф не доверял повстанцам и тайно предупредил агента Каллуса и адмирала Кассиуса Константина. [57]

Гера и Чоппер были на борту Ghost , когда адмирал Константин и звездный разрушитель Каллуса Relentless покинули гиперпространство над Селосом. Чтобы избежать обнаружения, Гера отключила все системы корабля. Это позволило Ghost избежать захвата. Relentless был вынужден уйти из системы Seelos после того, как Вейдер приказал кораблю встретиться с шаттлом, несущим Инквизитора. Этот уход позволяет повстанцам и клонам победить силы шагающих AT-AT агента Каллуса и сбежать за пределы мира на борту Ghost .Таким образом, сеть повстанцев не только нашла новые базы, но и приобрела новых союзников. [20]

Во время одного из уроков обучения джедаев Эзры на борту Ghost Сабина и Чоппер разыграли Эзру, прижав ноги Чоппера к металлическому полу корабля. Несмотря на все усилия Эзры, он не смог использовать Силу, чтобы левитировать дроида-астромеханика. [58] Когда эскадрилья «Феникс» отправилась на миссию в Ринн, Эзре и Чопперу было приказано остаться и очистить Ghost .Однако два повстанца отправились с несанкционированной миссией на борту Phantom после получения сигнала бедствия от Vizago над Гарелом. [59]

Призрак позже участвовал в неудавшейся попытке флота повстанцев Феникса прорвать имперскую блокаду вокруг Ибаара. Повстанцы-Феникс хотели доставить гуманитарную помощь ибарцам, которые страдали после того, как Империя конфисковала их пайки и удвоила их рабочую норму. Повстанцы «Феникс» потеряли своего командира и транспортный корабль.Позже экипаж Ghost принял участие в миссии по установлению контакта с Куорри, инженером-затворником из Мон-Каламари, живущим на Шантиполе, который разработал новый прототип тяжелого истребителя, известного как крыло Blade. Из-за опасных атмосферных условий в Шантиполе Ghost оставался в космосе, в то время как Гера, Зеб и Сабина отправились на Ибаар на Phantom . [21]

Позже Кэнан, Эзра и Чоппер взяли Призрак на рандеву с транспортным кораблем и собрали припасы для второй попытки прорвать имперскую блокаду вокруг Ибаара.Из-за своего меньшего размера и маневренности Ghost был обозначен как новый транспортный корабль, который попытается прорвать блокаду. Поскольку бедственное положение ибаарцев было ужасным, Кэнан не смог дождаться Геры и ушел, чтобы воссоединиться с флотом. Когда Ghost готовился к запуску в блокаду, Кэнан и его команда получили сообщение от Геры, в котором им говорилось оставаться на своих местах. Вскоре после этого из гиперпространства вышел Phantom , перетащив Blade Wing пополам.Пилотируя Blade Wing, Гера уничтожила лёгкий крейсер класса Imperial Arquitens . Это расчистило путь для Ghost , чтобы доставить гуманитарную помощь ибарцам по воздуху. После миссии на Шантиполе Гера была повышена до лидера Феникса. [21]

В бегах

Призрак убегает от звездного разрушителя над Гарелем

Перед битвой при Гареле Эзра спал на своей койке, когда он получил видение Силы своих родителей Эфраима и Миры Бриджер.Затем он убедил Геру и Кэнана подготовиться к отъезду в Лотал, чтобы найти его родителей. Вскоре после этого Сабина Рен наблюдала за системами Ghost , когда ее компьютеры обнаружили имперский флот, отправлявшийся из Лотала в неизвестную экспедицию. Вскоре после этого эскадрилья «Феникс» была атакована имперскими силами, в том числе наземными войсками, звездными разрушителями и истребителями TIE. После того, как к нему присоединились Зеб и Чоппер, Ghost поднялся в небо над Гарелом. [23]

По приказу лидера Феникса Геры другие корабли повстанцев следовали за Призраком . Во время боя Эзра, Кэнан и Чоппер отправились на борту Phantom , чтобы продолжить поиски родителей Эзры. После того, как корвет Liberator командира Джун Сато был захвачен проектором притягивающего луча звездного разрушителя, Гера использовала Ghost , чтобы предпринять опасный маневр, чтобы сбить тяговый луч звездного разрушителя.Несмотря на то, что фронтальные лазерные пушки были отключены имперским взрывом, Гере все же удалось протаранить проектор. Зеб, который управлял задней башней, едва избежал столкновения с проектором. Освободив корвет Сато, Гера и другие корабли повстанцев скрылись в гиперпространстве. [23]

После побега из Гарела сенатор Бейл Органа послал свою приемную дочь принцессу Лею Органу, чтобы доставить три корвета «Сфирна» класса «Молот» повстанцам Феникс.Поскольку альдераанцы не могли напрямую отправлять корабли к повстанцам в космосе, Органы организовали доставку корветов в Лотал, имперский мир. В рамках плана повстанцы «украли» корабли, пока принцесса Лея выполняла «миссию милосердия» в Лотале. Экипаж Ghost был отправлен на рандеву с Леей и «украсть» корветы Hammerhead. Однако они столкнулись с неожиданным препятствием, когда имперский магистр снабжения Йогар Листе прикрепил к кораблям гравитационные замки. [24]

Призраку удалось встретиться с Кэнаном, Эзрой, Чоппером и Леей в пустыне Лотала. Они также столкнулись с Райдером Азади, бывшим губернатором Лотала, которого они спасли от повторного захвата имперским патрулем. Ghost впоследствии использовался во время успешной операции по краже корветов Hammerhead с имперского склада недалеко от города Джалат. С Герой у штурвала корабля Ghost атаковал шагоходов AT-AT гарнизона, в то время как другие повстанцы отключили гравитационные замки и вывели корветы в космос.Получив корветы, Ghost покинул Лотал и воссоединился с флотом повстанцев в космосе. [24]

Рейды и ловушки

Ghost путешествует через коллапсировавшее звездное скопление в Лирасан

После того, как Эзра получил наводку от пирата Викуэя Хондо Охнака, команда Ghost отправилась в Никсус-Хаб 218, чтобы спасти двух беженцев, захваченных галактикой. Империя. Эти беженцы оказались Гроном и Хава, двумя беженцами из ласат, которые пережили падение Ласана.После спасения беженцев и бегства от Никсуса, Призрак отправился в легендарное убежище Ласат Лира Сан, которое находилось в Диком Пространстве. Лира Сан была отделена от остальной галактики коллапсирующим звездным скоплением. Во время экспедиции Зеб использовал свою винтовку, чтобы безопасно пройти для Ghost через звездное скопление. Затем они высадили двух беженцев на Лира Сан, которая, как они выяснили, была изначальной родиной ласат. [25]

Из-за того, что у Ghost осталось мало топлива и энергии, экипаж Ghost принял участие в ограблении на газоперерабатывающем заводе астероидного пояса горной гильдии, чтобы добыть топливо для своего корабля и флота.По пути к планетоиду, на котором расположен нефтеперерабатывающий завод, Ghost был окружен несколькими пурргилами, большими космическими существами, способными путешествовать через гиперпространство. Экипаж Ghost позже пришел на помощь пурргилю, когда на них напали два истребителя TIE / MG Mining Guild. С помощью пурргила повстанцам удалось украсть несколько канистр с горючим и разрушить завод. Затем Ghost присоединились к пурргилу в их гиперпространственных путешествиях. [10]

Призрак позже принял участие в миссии с эскадрильей Феникс, чтобы украсть припасы у Империи.Одному из корветов повстанцев «Хаммерхед» удалось перебросить часть груза на борт Ghost через его стыковочное кольцо. В то же время корабли повстанцев подверглись атаке со стороны Имперского звездного разрушителя и нескольких TIE-истребителей. Один из истребителей А-крыла эскадрильи «Феникс», «Феникс-2», был поражен вражеским огнем, и его гипердвигатель был поврежден. Phoenix Two пытается состыковать свой корабль с Ghost , но был поражен вражеским огнем. В результате Гера и Кэнан с одобрения командира Сато приняли участие в миссии по похищению имперского авианосца над Рилотом.Позже, Ghost организовал встречу между Призраками и Движением Чама за Свободный Рилот. [60]

Призрак также принял участие в миссии по исследованию имперского строительного модуля над Джеонозисом. В то время как Гера вместе с Чоппером и Рексом остались на борту корабля, Кэнан и другие повстанцы рискнули войти в комплекс. Вскоре они попали в засаду имперских штурмовиков во главе с Каллусом, вечным противником повстанцев. Сам Ghost подвергся нападению нескольких шагоходов All Terrain Defense Pod.После борьбы большинству повстанцев, кроме Зеба, удалось отступить к Ghost . Ghost преследовали несколько TIE-истребителей, но сумели потерять их, пролетев через один из строительных модулей, в результате чего TIE-истребитель столкнулся с шагоходом AT-DP. Позже Ghost использовался для поиска и спасения Зеба. Им удалось отследить его транспондер до ледяной луны Бахрина, где он и Каллус сформировали маловероятную дружбу, чтобы пережить холод и зверей бонзами. [26]

В поисках новой базы

Ghost и корвет Hammerhead, припаркованные на базе Chopper.

Несколько месяцев спустя Гера встретила Ghost , чтобы встретиться с Phoenix в глубоком космосе. Кэнан, Чоппер и Эзра только что вернулись с миссии по разведке планеты Осалон в поисках потенциальной базы повстанцев, где они столкнулись с Пятым братом и Седьмой сестрой. Не желая подвергать флот опасности, Кэнан приказал Гере встретиться с ними в глубоком космосе. Ghost также организовал встречу между Тано, Кэнаном и Эзрой. Трое джедаев согласились посетить Храм джедаев на Лотале, чтобы получить ответы от мастера-джедая Йоды о том, как бороться с угрозой, исходящей от инквизиторов. Гера, Сабина и Зеб остались на борту Ghost , в то время как джедаи и Чоппер путешествовали на Phantom в Лотал. [61]

Призрак позже принял участие в ограблении с целью украсть топливо из имперского склада на базе Horizon.Группа планировала создать базу в системе Йост, но у нее не было достаточно топлива для поездки туда. Пока другие повстанцы совершили набег на склад и украли топливо, Чоппер был назначен охранять корабль. Однако его отвлекла нога дроида, продаваемая поблизости, и, как следствие, он оказался в затруднительном положении, когда другие повстанцы были вынуждены поспешно отступить. Затем Ghost вернулся к флоту повстанцев только для того, чтобы найти его под атакой Имперских сил под командованием адмирала Константина, который приказал своим TIE-истребителям не позволять Ghost доставлять топливо на истребитель флота повстанцев.Тем не менее, Ghost был спасен благодаря своевременному вмешательству Кецу Оньо, подруги Сабины, которая использовала свой звездолет Shadow Caster для прикрытия. После получения информации от Чоппера и бывшего имперского дроида-инвентаря AP-5 о том, что имперцы устроили ловушку в системе Йост, повстанцы вместо этого отправились на планету Атоллон, на которой не было имперского присутствия. [27]

После открытия Атоллона повстанцы Феникс основали на планете базу под названием База Чоппера. Ghost помогал в строительстве базы, перебрасывая припасы с флота повстанцев. После переправы партии генераторов на базу Чоппер, Ghost был припаркован рядом с корветом Sphyrna класса . Позже Призрак принял участие в миссии по спасению Сабины и Рекса после того, как на них напали несколько паукообразных существ, называемых крикна. Сабина и Рен посетили северный периметр после исчезновения лейтенанта повстанцев Дайсера.Во время попытки спасения Ghost оказался в ловушке под крикной паутиной, но повстанцам удалось вырваться из нее с помощью своих световых мечей. После стычки Ghost сбежал обратно на базу Чоппер. На следующий день повстанцы возвели по периметру забор, состоящий из сенсорных маяков, для защиты базы от крикны. [62]

Призрак оставался на базе Чоппера на время миссии Кэнана, Эзры, Асоки и Чоппера на Малакор.После того, как Эзра, Кэнан и Чоппер вернулись из экспедиции, Призраки были на борту Ghost , примиряясь с потерей Асоки и ослеплением Кэнана от рук лорда ситхов Мола. В личных покоях Эзры на борту корабля молодой джедай получил доступ к голокрону ситхов, который он получил в Храме ситхов на Малакоре. [63]

Тень Мола и Трауна

Призраки сражаются с Молом в грузовом отсеке Ghost

За два года до битвы при Явине, Ghost участвовал в миссии по спасению Хондо Охнака из имперской тюрьмы на Нараке.Пока Гера ждала на борту Ghost , Эзра и его команда проникли в тюрьму и освободили Хондо и его сокамерника Тербу, которые были убиты во время попытки побега. Из-за присутствия имперских войск и гористой местности Гера предприняла «44 совка» по предложению Эзры, и повстанцы вместе с Хондо запрыгнули на корабль. Позже Эзра проконсультировался со своим голокроном ситхов в своей комнате на борту Ghost . Во время миссии на станцию ​​Реклам Гера и Кэнан использовали Ghost , чтобы спасти Эзру с разрушающейся орбитальной свалки. Ghost и линейные крейсера Phoenix затем скрылись на своих украденных истребителях Y-wing в гиперпространство. [28]

Позже Мол захватил Призрак и его команду, включая Геру, Чоппера, Зеба и Сабину. Затем Мол попытался заставить Кэнана и Эзру отдать ему голокрон ситхов, а также голокрон Джарруса в обмен на безопасное возвращение их друзей. Затем Мол заставил Синдуллу совершить экскурсию по Призраку и показать ему апартаменты Джарруса.Там он нашел голокрон джедаев и безуспешно попытался его открыть. Затем команда попыталась подчинить Мола, но потерпела неудачу. Призрак затем направился к заброшенному мандалорскому форпосту Визсла Крепость 09, где у Мола была база. Позже Мол отдал своему модифицированному дроиду-гиду приказ казнить заключенных в грузовом отсеке Ghost . Однако их остановил Кэнан. [29]

Из-за связи Ghost с восстанием, смоделированная версия корабля появилась во время учений в элитной Академии Skystrike.Капитан Вулт Скеррис использовал одну из таких симуляций, чтобы научить Веджа Антиллеса и агента повстанцев под прикрытием Сабин Рен, как важно выполнять приказы. Позже Гера и Призраки использовали Ghost для снабжения движения Free Ryloth. После спасения ее отца и повстанческого борца Нумы, две повстанческие ячейки объединили свои силы в неудачной миссии по возвращению артефакта под названием Каликори у гранд-адмирала Трауна. Несмотря на то, что им не удалось найти объект, повстанцам удалось избежать ловушки, устроенной вторым командиром Трауна, капитаном Славиным, и сбежать на борту Ghost . [30]

Призрак позже доставил Призраков и Рекса на планету Агамар с миссией по спасению протонных бомб с потерпевшего крушение корабля снабжения сепаратистов. Гера и Сабина отправились на Призраке и совершили набег на Имперский склад горючего. Они избежали заговора губернатора Прайса, чтобы поймать их, но остались в космосе, ожидая дальнейших сообщений от Рекса и других повстанцев. Тем временем другие повстанцы объединили свои силы с оплотом сепаратистов во главе с супер-тактическим дроидом Калани, чтобы спастись бегством от имперских войск.Позже Гера восстановила контакт с Рексом и Кэнаном, которые рассказали, что нашли Ghost новым транспортом: Phantom II . [47]

Призрак был частью сил эскадрильи Феникс, которая отправилась на Микапо, чтобы эвакуировать сторонников мятежников перед имперским подавлением. Ghost ненадолго участвовал в воздушном бою с Имперскими TIE-истребителями. После стычки Гера состыковала Ghost с Sato’s Hammer , легким грузовым судном YT-2400, в котором находилась ячейка повстанцев, называвшая себя Железной эскадрильей.Не сумев убедить Железную эскадрилью покинуть Микапо до прибытия имперских подкреплений, Гера забрала Ghost назад, чтобы присоединиться к флоту повстанцев. Эзра, Сабина и Чоппер остались на Phantom II в попытке победить Iron Squadron. Позже Ghost принял участие в стычке с имперскими войсками под командованием адмирала Константина и сумел переправить капитана Железной эскадрильи Марта Маттина и его корабль в безопасное место. Ghost также пролетел над командирским крейсером Konstantine Arquitens класса, что позволило Марту сбросить бомбу на корабль. Призрак и остальная часть эскадрильи «Феникс» затем скрылись в гиперпространстве, как только гранд-адмирал Траун прибыл на имперском звездном разрушителе. [8]

Приключения и миссии

Ghost во время эвакуации груза Hondo Wynkahthu

Призраки позже использовали Ghost для встречи с переделанным имперским десантным кораблем Hondo. Хондо и его новому деловому партнеру Азморигану удалось убедить повстанцев помочь им извлечь сокровища с имперского грузового корабля, застрявшего в бурных верхних слоях атмосферы планеты Винкахту.Хондо удалось убедить повстанцев помочь им, указав на наличие протонных бомб, товара, необходимого для восстания. Гера и Кэнан летали на Ghost , в то время как другие повстанцы взошли на заброшенный грузовой корабль. После опасной миссии повстанцам и их союзникам удалось заполучить сокровища и оружие, прежде чем они разошлись. [31]

После разведывательной миссии, предпринятой Эзрой, Кэнаном, Чоппером и повстанческой ячейкой Азади, чтобы украсть планы новой инициативы Трауна по истребителям, Гера собрала ударную группу для атаки Имперского Оружейного комплекса на планете Лотал.Прежде чем миссия могла продолжаться, Эзра поддался видениям Силы, созданным Молом. Позже Эзра проснулся в своей каюте на Ghost и настаивал, что все в порядке. Однако Эзра был освобожден от своей роли в миссии после того, как он чуть не убил солдата повстанцев, которого он принял за Мола. По совету Кэнана, Гера отправилась на Призраке , чтобы возглавить атаку на фабрику Lothal Imperial. [65]

Позже Спектры и Рекс отправились на Призраке на Джеонозис, чтобы найти Со Герреру, который отправился на миссию по расследованию очевидного исчезновения джеонозийцев.Пока Кэнан, Эзра, Чоппер и Рекс исследовали джеонозийское сооружение, а Сабина и Зеб отправились исследовать расположенный поблизости генератор дефлекторного щита, Гера осталась на борту Ghost , чтобы присматривать за кораблем. После того, как команда Канана нашла Со, а джеонозианец по имени Клик-Клак, а Сабина и Зеб получили дефлекторное ядро, Ghost сбил два имперских TIE-бомбардировщика, которые были отправлены с командирского крейсера капитана Брансона Arquitens . [32]

Затем Гера направила Ghost в воздушную шахту, чтобы встретиться с командой Кэнана.После того, как команда Кэнана и Пила, между Спектрами, Рексом и Пилой вспыхнул спор по поводу жестоких методов допроса Клик-Клака. Затем повстанцы объединили свои силы, чтобы отбить имперский абордаж десантников, когда Ghost скрылся в глубинах Джеонозиса. Оказавшись под землей, повстанцы обнаружили несколько канистр с ядом, которые доказали, что Империя совершила геноцид против джеонозианцев. Позволив Клик-Клаку бежать в глубины Джеонозиса с яйцом джеонозийской королевы, повстанцы использовали Ghost , чтобы пробиться из воздушной шахты, прежде чем легкий крейсер Брансона смог разрушить конструкцию на их вершине. Ghost также повредил имперский корабль протонными торпедами перед тем, как улететь в космос. [32]

Ghost позже принял участие в учениях с другими элементами эскадрильи Phoenix. Позже корабль вернулся на базу Чоппер после того, как Гера получила сообщение от Зеба о попытке имперского проникновения. [66] Позже Фенн Рау посетила Канан, чтобы обсудить важность Темного меча, древнего мандалорского символа лидерства и власти.Фенн, Кэнан и Гера считали, что Сабина может научиться владеть оружием и привести мандалорцев к восстанию. Во время встречи в общей комнате корабля Сабина неохотно согласилась принять вызов лидерства и сражения. [67]

Вступление в Альянс

Ghost , переправляющий Мон Мотму через туманность Археон

Позже капитан Гера, Эзра, Зеб и Чоппер отправили Ghost в дальний космос, чтобы встретиться с другой группой повстанцев, которая оказалась бывшим имперским сенатором Мон Мотма и золотая эскадрилья Y-wing. Ghost также уничтожил имперскую тактическую инфильтрационную капсулу, но не смог остановить дроида-разведчика серии E-XD от предупреждения Империи. [33] После стыковки с шаттлом Mothma Taylander Chandrila Mistress , [68] экипаж Ghost приступил к заправке нескольких истребителей Y-wing. Затем Ghost и Золотая эскадрилья были вовлечены в стычку с имперским лёгким крейсером и Gozanti крейсером. [33]

После эвакуации Мотмы и ее команды с разбитого корабля, Призрак и Золотая эскадрилья прошли через опасный перевал Археон, пытаясь добраться до Дантуина.Во время путешествия на Ghost и его Y-wing эскорт напал прототип TIE Defender. Ghost также получил некоторые повреждения корпуса из-за интенсивного излучения туманности Археон. После выхода из туманности Ghost был перехвачен двумя имперскими звездными разрушителями под командованием губернатора Прайса и адмирала Константина. Повстанцам удалось освободить Ghost от тягового луча звездного разрушителя Прайса, когда Гера убедила Золотого лидера Джона Вандера и Эзру запустить свои протонные торпеды в туманность.Достигнув Дантуина, Мон Мотма произнесла речь, объявляя о создании Альянса за восстановление Республики на борту Ghost . Вскоре к Ghost присоединился флот повстанцев. [33]

После формирования Альянса повстанцев Гера вместе с Эзрой и Зебом остались на борту Ghost , в то время как Чоппер улетел с AP-5 и Веджем Антиллесом с секретной миссией по краже разрешительных кодов у Имперского бюро безопасности. станции на Киллун 71 для предстоящей атаки на Лотал.Во время миссии Чоппер был угнан командой имперских слайсеров, базировавшейся на борту крейсера Gozanti , которые хотели найти местонахождение базы Чоппер. Угнанный Чоппер запер свою команду в грузовом отсеке Ghost и попытался подвергнуть их воздействию невесомости. [34]

Чоппер также установил пик данных в навигационный компьютер Ghost . Прежде чем имперцы смогли закончить загрузку данных, AP-5 удалось вскрыть грузовой отсек снаружи.Несмотря на то, что Чоппер отправил AP-5 в космос, Спектрам и Веджу удается вернуть корабль и восстановить исходную программу Чоппера. В отместку за ранение своего дроида Гера загрузила имперский крейсер большим объемом данных, в результате чего корабль взорвался. Отремонтировав Чоппер, повстанцы спасли АП-5, укрывшегося в космосе. [34]

За Атоллоном

Призрак , спасающийся от имперской блокады Атоллона

Во время битвы за Атоллон Гера летела на Призраке , в то время как Рекс и Зеб управляли корабельными орудиями. Ghost был частью атакующего формирования повстанцев, которые пытались прорвать блокаду системы Атоллона гранд-адмиралом Трауном. Основная цель миссии заключалась в том, чтобы облегчить Эзре и Чопперу побег на борту истребителя Gauntlet Nightbrother , чтобы они могли вызвать помощь извне. Этот план сработал, но повстанческие силы понесли тяжелые потери. Позже Гера, Канан, Зеб, Рекс, генерал Ян Додонна, AP-5 и другие повстанцы покинули базу Чоппер на борту Ghost после того, как вооруженный Силой Бенду спровоцировал разрушительный шторм. Призрак и повстанческий конвой смогли бежать в гиперпространство после того, как Эзра и мандалорское подкрепление во главе с Сабиной уничтожили второе судно-заградитель Трауна. После трех гиперпрыжков, чтобы ввести имперцев в заблуждение, повстанцы отправились на Явин 4. [35]

Спектры позже использовали Ghost для выполнения миссии по установке шипа на имперском реле на Джалинди. Во время миссии Гера, Кэнан и Зеб остались на борту Ghost , в то время как Сабина, Эзра и Чоппер запрыгнули на спутниковую антенну ретранслятора. Ghost оставался в воздухе, ожидая встречи с группой проникновения. Когда командир Бром Титус обнаружил присутствие повстанческих агентов, Ghost участвовал в коротком воздушном бою с легким крейсером Marauder Титуса, на котором было задействовано несколько TIE-защитников. Пока Гера вела имперских истребителей в погоню через близлежащие каньоны, Зеб управлял кормовыми пушками корабля. Поскольку Гера не могла видеть сквозь туман, Кэнан использовал Силу, чтобы направить ее. [36]

После победы над преследующими TIEs, Гера вернула Ghost обратно к ретранслятору Джалинди только для того, чтобы узнать, что Пила Геррера уничтожила ретранслятор и спасла команду Сабины.Не доверяя Со, Гера последовала за лидером партизан в гиперпространство. Гера и ее команда отправились на борту Ghost в пустой сектор Тоннис, где команда Пила и Сабины безуспешно исследовала таинственный проект Империи по созданию супероружия. После того, как нестабильный гигантский кибер-кристалл уничтожил грузовое судно и звездный разрушитель капитана Славина, Ghost эвакуировал Сабину, Эзру и Чоппера, а также нескольких имперских заключенных, похищенных Империей. Впоследствии они присоединились к Альянсу повстанцев. [36]

Пока Призрак направлялся в штаб Альянса на Явине 4, Эзра увидел Силовое видение Джо и Азади на Лотале. После того, как Призрак приземлился за пределами Великого Храма, Призраков встретил Эрскин Семай, который вызвал их на встречу с лидером Альянса Мон Мотмой. Мотма поручила Призракам миссию на Лотал, чтобы собрать информацию о новом TIE-Защитнике Империи. Пока Призраки проникли на планету, Рексу и имперскому перебежчику Александру Каллусу было поручено укомплектовать Ghost на орбите над Лоталом. [43] Ghost позже вернулся на Явин 4. После того, как Гера вернулась на Явин 4 на U-крыле с украденным гипердвигателем TIE Defender, она припарковала U-wing рядом с Ghost . [69]

Освобождение Лотала

Призрак преодолел блокаду Лотала, привязанную к имперскому грузовому кораблю.

После смерти Кэнана Джарруса и событий в Храме джедаев Лотала Гера отправилась с Рексом и Каллусом на борту Призрака на Силос, где она наняла Грегора, Вольфа, Охнаку, Мельха и Онио, чтобы помочь Эзре освободить его родной мир от Империи.Возвращаясь в Лотал, Хондо убедил Геру и Каллуса закрепить Ghost на корпусе контейнеровоза четвертого класса. После ожидания в гиперпространстве Ghost зацепился за контейнерный транспорт и прошел через имперскую блокаду. [70]

Войдя в атмосферу Лотала, Гера направила Призрака к скалистому жилищу сопротивления Лотала и помогла направить войска губернатора Прайса. Гера разбомбила патрульный транспорт Прайса, прежде чем высадить подкрепление в виде Рекса, Грегора, Вольфа и Каллуса.Затем Хондо и Мелч использовали турельные орудия Ghost , чтобы сбить еще два патрульных транспорта. Это помогло переломить ход схватки в пользу Спектров и сопротивления Лотала. [70]

Перед штурмом «Купола» Эзра размышлял о жертвах своих родителей в верхней башне Ghost . После того, как Ногри-убийца Трауна Рукх украл последний патрульный транспорт, Мэттин вместе с Вольфом и Визаго вылетел на Ghost в верхние слои атмосферы Лотала по инструкциям Эзры и передал сообщение на нулевой частоте.Это был сигнал для большой группы космических пурргилов атаковать флот Трауна над Лоталом. Затем Маттин и Вольф направили Ghost к «Куполу» и имперский звездный разрушитель Трауна Chimaera . Пурргил зацепился за Химеру и перенес Эзру и Трауна [37] в глубокий космос. [71]

Когда Звездные разрушители ушли, повстанцы были готовы завершить свою миссию. Вольф и Маттин использовали Ghost для эвакуации ударной группы повстанцев из «Купола», мобильного имперского планетарного оккупационного комплекса, который теперь поднимался в верхние слои атмосферы Лотала.После эвакуации повстанцев Сабина взорвала объект с помощью детонаторов, убив губернатора Прайса и большую часть имперского гарнизона. После этого Гера приказала Рексу показать все звездные карты на последнем известном пути Эзры, но Чоппер активировал заранее записанную голограмму падавана. Эзра объяснил, что это не был его предпочтительный путь, но он должен это сделать. Завершая сообщение, он сказал экипажу, что однажды вернется, заявив, что они его семья. Когда население Лотала праздновало, Призрак совершил облет столицы. [37]

Дальнейшие действия Галактической гражданской войны

Битва при Скарифе

Ghost (внизу слева в центре) во время битвы при Скарифе

Примерно в 0 ДБЯ Ghost был частью кораблей, дислоцированных на Базе 1. В это время в командный пункт вызвали генерала Геру Синдуллу, а вокруг базы находился C1-10P. [38]

Позже, Призрак был частью Флота Альянса, который вступил в бой с Имперскими силами над Скарифом, поскольку планы супероружия «Звезды Смерти» были украдены усилиями Изгоя-Один. [38]

Во время боя Ghost прикрывал мостик флагмана Profundity , уничтожив как минимум один истребитель TIE. В конце битвы Призраку удалось отступить с большей частью флота повстанцев до прибытия Дарта Вейдера. [38]

Эндор
« Ты и сам был неплохим. Я слышал, что Ghost превзошла себя там. »
― Хан Соло, Гере [src]

Ghost встретился с Falcon в лагере Синдуллы

После битвы при Эндоре Ghost был припаркован рядом с Millennium Falcon , разгружая припасы для повстанцев на Эндоре. [72] Во время своего пребывания на Эндоре Ghost вступил в бой с двумя истребителями TIE, которые пережили битву при Эндоре и снова были оснащены истребителями серии VCX, заменив Phantom II . [73]

В какой-то момент Чоппер, Синдулла и ее сын, отцом которого был Джаррус, Джейсен Синдулла, полетели вместе на Ghost . [37]

Война Первого Ордена и Сопротивления

Ghost (справа) во время битвы при Экзеголе

Ghost был среди кораблей гражданского флота, доставленных в Экзегол Лэндо Калриссианом и Чубаккой во время битвы при Экзеголе.Он был временно отключен вместе с остальной частью флота, когда воскресший Дарт Сидиус выстрелил в воздух огромным количеством молний, ​​но продолжал сражаться с силами Вечных ситхов, когда его внимание переключилось на его внучку Рей. После битвы Ghost приземлился на Аджан Клосс, где Сопротивление праздновало поражение Вечных ситхов. [41]

За кадром

Ghost был впервые представлен 27 июля 2013 года на Celebration Europe II как часть концепт-арта серии.Когда он был открыт, он вызвал бурные аплодисменты. [74] Кроме того, несколько значков Rebel также содержали скрытые намеки на поиск схем корабля в Интернете, которые в конечном итоге оказались статьей блога StarWars.com «Видели призрак?»

По словам автора Star Wars Пола Уркхарта, кабина Ghost была вдохновлена ​​реальным Boeing B-17 Flying Fortress. [74] [75] Корабль также появился в фильме Звездные войны : Эпизод IX Скайуокер: Скайуокер ; Эми Бет Кристенсон подтвердила, что корабль, показанный в фильме, как Ghost , во время интервью Wired. [76]

Кабина Ghost была первоначально разработана для Silver Angel , звездолета, который должен был появиться в шестом сезоне Star Wars: The Clone Wars , чего так и не произошло из-за сериала » отмена. Экипаж решил повторно использовать кабину, так как им понравился дизайн и в то время они чувствовали, что нет другого способа увидеть ее; однако Silver Angel в конечном итоге появится, когда The Clone Wars будет продлен на седьмой и последний сезон на Disney + в 2020 году. [77]

Появления

Неканоничные выступления

Источники

Примечания и ссылки

Внешние ссылки

Призрак генерала на Vimeo

Эпизод 1: Призрак генерала
В первом эпизоде ​​исследуется создание международных военных трибуналов после Второй мировой войны и непреходящий принцип ответственности командования за военные преступления.

Обзор серии

:
Война — постоянная составляющая человеческого существования.Но несмотря на всю бойню на поле боя, война регулируется законами, призванными минимизировать ее смертоносность.

Начиная с XIX века, множество международных договоров пытались определить, что допустимо, а что недопустимо в военное время. И все же войны, последовавшие за ратификацией этих договоров, только выявили их ограничения, что привело к дополнительным конвенциям и расширению определений и защитных мер.

Только в конце Второй мировой войны, когда нацистские акты насилия против гражданского населения и уничтожение европейских евреев были полностью раскрыты, международное сообщество создало правовые институты для судебного преследования и наказания виновных в военных преступлениях и преступлениях против человечности.

Лишь несколько тысяч военных преступников были привлечены к ответственности до закрытия Международных военных трибуналов в Нюрнберге и Токио. Но принципы, выработанные этими трибуналами, не только сохранились. Они кодифицированы и теперь имеют силу международного права.

Сегодня, спустя семь десятилетий после Второй мировой войны, война остается определяющей чертой современной жизни. Но справедливость тоже. Хотя прекращение войны кажется недоступным человечеству, международное сообщество по-прежнему привержено выявлению, судебному преследованию и наказанию виновных в зверствах военного времени.Снова и снова различные международные трибуналы и национальные суды сталкивались с геноцидом, порабощением, сексуальным насилием и другими преступлениями против человечности, слишком многочисленными, чтобы их можно было перечислить. В процессе эти суды продвинули науку судебной антропологии и расширили правовую защиту гражданских лиц и мирных жителей.

Но международное сообщество так же часто не выполняло свои юридические и гуманитарные обязательства. При этом он часто терпел неудачу или отказывался преследовать виновных в самых ужасных преступлениях против человечности.

Растущее расстояние между принципом и исполнением является предметом «Dead Reckoning», беспрецедентного документального сериала от WNET и PBS.

В трехчасовых эпизодах сериала прослеживается эволюция расследований военных преступлений и судебных преследований от Второй мировой войны до войны с террором.

В основе этой серии лежит центральное напряжение, стоящее за расследованием военных преступлений и судебным преследованием. В то время как международное сообщество постоянно требует справедливости и большего уважения к правам человека, слишком часто меняющиеся политические интересы государств часто заставляют их отказываться от стремления к международному правосудию — или оказывать поддержку только тогда, когда это соответствует их непосредственным интересам. .

«Dead Reckoning» является одновременно глобальным и актуальным. Он варьируется от нацистской эпохи до сирийской гражданской войны и исследует военные преступления и их последствия в Сирии, Йемене, на Балканах, в Руанде, Демократической Республике Конго, Камбодже, Центральноафриканской Республике, Гватемале, Аргентине, Шри-Ланке и многих других. страны, разоренные преступлениями против человечности в прошлом и настоящем.

«Dead Reckoning» исследует рост и уменьшение приверженности государства к судебному преследованию за международные и внутренние военные преступления в разные периоды времени и в разных политических контекстах, от послевоенных Германии и Японии до недавнего появления международных специальных и смешанных трибуналов в качестве а также Международный уголовный суд.Даже несмотря на то, что многие дипломаты и защитники прав человека приветствовали эпоху после холодной войны как возрождение уголовной ответственности, международное безразличие и воспрепятствование правосудию со стороны государства остаются серьезными проблемами для сегодняшних международных трибуналов. И, конечно же, есть множество преступлений крупных держав, которые трибуналы не могут расследовать.

Хотя общие очертания каждого события могут быть вам знакомы, серия раскрывает детали и последствия, которые являются совершенно новыми, удивительными и исторически значимыми, часто вплоть до пересмотра.Сериал не только перенастраивает исторический рекорд. Он собирает эти разнообразные части в триптих, и общая картина показывает, чего именно международное правосудие достигло за семь десятилетий — и какие преступления были цинично проигнорированы.

В целом, «Dead Reckoning» представляет собой существенное исследование того, как было обеспечено правосудие — и часто отрицается — за преступления, которые продолжают преследовать мир.

Dead Reckoning: War, Crime, and Justice from WW2 to War with Terror, трехчасовой специальный выпуск, премьера которого состоится во вторник, 28 марта, в 8-11 стр.м. ET на PBS.

Продюсер, сценарий и режиссер Джонатан Сильверс.

Как украсть планы безопасности и доставить их ТЕНИ или Призраку в Fortnite для последней миссии Брута

Если вы уже прошли первый набор задач агента, то, возможно, вам интересно, как украсть планы безопасности и доставить их в SHADOW или GHOST в Fortnite. Когда вы достигнете 20 уровня боевого пропуска и выполните не менее 18 заданий брифинга Fortnite Brutus, вы получите одну последнюю миссию, описанную ниже:

  • Украсть планы безопасности с буровой установки, яхты или яхты. Shark и доставьте их в ТЕНЬ (1)
    или
  • Украсть планы безопасности с буровой установки, яхты или акулы и доставить их GHOST (1)

Эта миссия включает проникновение на одну из названных баз и украсть планы безопасности, прежде чем доставить их одной из фракций, представленных в Fortnite Chapter 2 Season 2.Способ выполнить эту задачу неочевиден, поскольку он включает в себя новые механики, которые только что были добавлены в Fortnite, но если вы последуете этому руководству, мы объясним, как именно украсть планы безопасности и доставить их в SHADOW или GHOST в Fortnite, так что вы можете завершить последнюю миссию Брута.

Прицепы Fortnite Season 2 | Дэдпул присоединяется к Fortnite | Фортнит Дэдпул бросает вызов | Задачи Fortnite Maya | Новое и не использованное оружие Fortnite | Хранилища Fortnite | Приспешники и агенты Fortnite | Секретные ходы Fortnite | Убежища Fortnite SHADOW | Дата окончания 2-го сезона Fortnite

Как украсть планы безопасности с буровой установки, яхты или акулы в Fortnite

(Изображение предоставлено Epic Games)

Чтобы украсть планы безопасности, вам необходимо получить доступ к агенту base затем найдите сервер, такой как изображенный выше, который затем предложит вам украсть планы безопасности.Проще всего сделать это, если вы сначала посетите одну из телефонных будок Fortnite, чтобы вы могли заниматься своими делами, не отвлекаясь от каких-либо приспешников, или вы можете просто сделать это в режиме командной битвы и полностью избежать прихвостней.

(Изображение предоставлено Epic Games)

Яхта
Войдите на яхту через нижнюю заднюю палубу, затем пройдите в середину нижнего уровня, где вы найдете серверы.

(Изображение предоставлено Epic Games)

Акула
Пройдите через пасть Акулы, затем поднимитесь по лестнице и через защитную дверь, прежде чем повернуть налево, где вы найдете две комнаты, заполненные серверами.

(Изображение предоставлено Epic Games)

The Rig
Мы не смогли найти серверы во время нашего обширного поиска The Rig, несмотря на отслеживание большого количества другого оборудования, поэтому проверяйте обновления позже или используйте одну из два других места.

Как доставить планы безопасности в SHADOW или GHOST в Fortnite

(Изображение предоставлено Epic Games)

После того, как вы получите планы безопасности, вам необходимо доставить их в SHADOW или GHOST. Однако вместо того, чтобы отправиться в одно из их убежищ, вам нужно бросить планы в один из почтовых ящиков, которые появились по всему острову.В каждом названном месте должен быть по крайней мере один ТЕНЬ и один призрак, и хотя карта выше не является исчерпывающей, она покрывает по одной из каждой области, ближайшей к базам, где вы будете красть планы безопасности.

(Изображение предоставлено Epic Games)

Выберите темный (ТЕНЬ) или светлый (ПРИЗРАК) почтовый ящик, чтобы бросить в него планы безопасности, и вы завершите последнюю миссию Брута, заперев либо Брута (ТЕНЬ), либо Стиль Брута (ПРИЗРАК) для вашего агента.

Примечания к патчу Fortnite | Наконечники Fortnite | Карта Fortnite | Скамейки для улучшения оружия Fortnite | Достижения Fortnite | Креативные коды Fortnite | Fortnite 2FA | Как включить кроссплатформенные совпадения Fortnite | Как быстро повысить уровень в Fortnite | Как получить бесплатные В-баксы Fortnite | Стартовый пакет Fortnite

Руководство по кухням-призракам 2020: все, что вам нужно знать

Итог: стоит ли использовать кухню-призрак для создания виртуального бренда?

Это, наверное, вопрос, который задает большинство наших читателей.Мы разбили его по этапам вашего гастрономического бизнеса:

Шеф-повар или начинающий предприниматель

Если у вас нет опыта в пищевой промышленности, призрачные кухни могут показаться отличным способом проверить свои концепции питания. С более низкими первоначальными затратами и отсутствием необходимости в маркетинге размещение виртуального бренда в приложениях для доставки и наблюдение за тем, что происходит, кажется вариантом с наименьшим риском.

Однако после разговора с Гринспеном неясно, есть ли у вас больше шансов на успех, даже если начальные затраты ниже, чем в других вариантах.Вы не только ограничены расположением кухни, но и соревнуетесь с опытными игроками, которые могут пытаться доминировать над всей вашей категорией. Кроме того, даже опытные игроки все еще пытаются придумать эффективную маркетинговую стратегию.

Конечно, у начинающего предпринимателя в пищевом бизнесе шансы на успех невелики, чем бы вы ни занимались. Очень важно узнать, как ограничить свой риск, какие у вас есть варианты и как получить помощь в тех областях, где у вас наименьший опыт.

Владелец небольшого ресторана из кирпича и раствора (с ограниченными ресурсами)

Если у вас нет опыта работы с виртуальными брендами, запускать их из отдельной призрачной кухни не имеет большого смысла. Однако вы можете легко использовать свою существующую кухню в качестве виртуального ресторана для работы над прибыльной моделью доставки. Предполагая, что у вас есть избыточные мощности с неиспользованной рабочей силой и кухонным пространством, нет причин, по которым вы не можете создавать новые виртуальные бренды. Возьмите ингредиенты, которые вы уже используете, для создания новых пунктов меню (или существующих пунктов меню) и заклейте их для клиентов, осуществляющих доставку.

Как говорит Гринспен: «Виртуальный бренд должен привлечь больше внимания и увеличить продажи для оператора. Итак, у него есть кирпич и раствор, верно, это делает X продаж. Но у него уже есть повара, он уже платит за кухню, и у него уже есть лишний продукт. Итак, он просто создает еще одну линию, чтобы максимально использовать невозвратные затраты за счет увеличения продаж ».

Если вы можете успешно запустить виртуальный бренд на собственной кухне, то кухня-призрак может стать отличным следующим шагом для расширения вашего географического охвата.

Владелец грузовика с едой

По словам Гринспена, у вас, вероятно, есть все, что вам нужно на кухне, прямо в вашем грузовике с едой. А поскольку вы мобильны, вы можете отправиться в любую точку города и попробовать открыть магазин (доставку). Помимо увеличения посещаемости, вы можете продавать виртуальные бренды всем, кого вы считаете своим целевым клиентом, от студентов колледжей до занятых работающих родителей.

Чтобы добиться успеха в долгосрочной перспективе, вам нужно будет найти конкретное место, которое подходит вам, чтобы приложения доставки знали, где забрать.

Когда у вас появятся прибыльные виртуальные бренды, призрачная кухня может стать хорошим способом масштабирования внутри этого района, особенно если вы ограничены вместимостью грузовиков с едой.

Большой ресторан, сеть или хорошо финансируемый шеф-повар

Если вы похожи на Эрика Гринспена, Кассию или Кантер, кухни-призраки могут стать отличным способом расширения вашего бренда. Пытаетесь ли вы доминировать в категории продуктов питания (например, пиццы) или стараетесь быть лучшим в своей нише, возможности реальны.

Мы рекомендуем попытаться понять, что делают другие бренды, или найти хорошего консультанта (например, Greenspan), который имеет опыт работы с виртуальными брендами и кухнями-призраками. И когда вы наткнетесь на что-то, что действительно работает, вы сможете быстро развиваться на кухне.

Крупные бренды или компании

Мы спросили Эрика, можно ли использовать призрачные кухни и доставку для крупного, не относящегося к ресторану, бренда. Он решительно сказал «да». Представьте себе известное телешоу или крупную компанию, такую ​​как American Express, создающую виртуальный продуктовый бренд, чтобы расширить свое присутствие за счет новых клиентов.Поскольку стоимость проекта фактически упадет из-за экспериментального маркетинга, экономика изменится.

Крупные бренды также могут сотрудничать с успешными шеф-поварами и ресторанами, чтобы расширить свой охват и привлечь более широкую аудиторию. По словам Гринспена, возможности использования призрачных кухонь и доставки в качестве маркетингового инструмента безграничны. А если вы бренд, который заинтересован в подобных возможностях, обратите внимание на RMNG, наше маркетинговое агентство, основанное на опыте.

Раздел 7: Призрачный танец

Жизнь в Стэндинг Рок была трудной.Правительство ожидало, что Лакота займутся сельским хозяйством, построят бревенчатые хижины и будут жить на собственных фермах отдельно от своих друзей и семей. Некоторые агенты были коррумпированы и неправильно распределяли пайки. Даже если бы им разрешили поохотиться, буйволы исчезли с территории Дакоты к 1883 году. Болезни и голод постоянно сокращали популяцию.

Изображение 13: И женщины, и мужчины участвовали в Танце призраков. Они носили платье «Танец призраков» из хлопчатобумажной ткани, украшенное узорами, похожими на их традиционные платья.Музеи ШСНД 1306-13.

Изображение 12: Несколько сотен человек танцевали Призрачный танец возле дома Сидящего Быка. Сидящий Бык попросил Пинающего Медведя принести Призрачный Танец на Стэндинг Рок и призвал своих последователей Хункпапа принять участие. Агент Маклафлин и офицеры, дислоцированные в форте Йейтс, думали, что репутация и сила Сидящего Быка в сочетании с посланием Танца Призраков принесут неприятности резервации. ШСНД 1952-5831.

Изображение 14: Последователи Танца Призраков считали, что если они будут носить рубашку из хлопкового муслина, они будут защищены от повреждений.Эту рубашку сшил и носил мужчина из племени лакота, который был танцором-призраком. Музеи ШСНД 947.

В 1889 году Великая резервация сиу была разделена на четыре меньших резервации. Лакота потеряли тысячи акров по новому договору о резервации. Зимой 1889-1890 гг. Коклюш, корь и грипп поразили резервацию, вызвав больше смертей, особенно среди младенцев и пожилых людей.

Затем, весной 1890 года, жители Стэндинг Рока узнали о новой религии.Призрачный танец, как его называли, зародился в Неваде, но распространился среди индейских племен по всему Западу. В октябре 1890 года Сидящий Бык пригласил Пинающего Медведя, оглала Лакота из резервации Пайн-Ридж, приехать в Стэндинг-Рок, чтобы научить хункпапов танцу призраков. Лакота приветствовали надежду и вдохновение, которые принесла им религия. (См. Изображение 12). Однако неиндейцы, живущие вблизи резерваций, испугались новой религии, которая обещала, что буйволы вернутся и что индейские народы снова станут могущественными.Неиндийцы не понимали, что танец призраков был мирной религией; они также не понимали, насколько важно для Лакота надеяться на лучшее будущее. Неиндийцы часто называют танец призраков безумием о Мессии. (См. Изображения 13 и 14.)

Политики, агенты федеральной резервации и горожане начали требовать, чтобы федеральное правительство приняло меры, чтобы остановить Танец призраков. Президент Бенджамин Харрисон попросил армию расследовать танец призраков в Стэндинг Рок. Сидящий Бык по-прежнему считался самым могущественным лидером Лакот Стоячей Скалы.Майор Джеймс Маклафлин, агент Standing Rock, согласился с тем, что, если Сидящего Быка не будет в резервации, люди больше не будут следить за Танцем Призраков.

В ноябре комиссар по делам индейцев попросил армию навести порядок в резервациях сиу. Большая часть военных сил была сосредоточена в резервациях Пайн-Ридж и Роузбад. Военное присутствие и угроза нападения заставили некоторых людей прекратить танцевать.

Армия и комиссар по делам индейцев все еще спорили о власти в резервациях.Во время Танца призраков армия получила власть над резервациями. Генерал Нельсон Майлз, сражавшийся с Сидящим Быком в 1877 году, послал Буффало Билла Коди, чтобы убедить Сидящего Быка сдаться. Агент Маклафлин отослал Коди прежде, чем он успел это сделать. Генерал Майлз все больше боялся, что Танец Призраков приведет к восстанию. Майлз приказал арестовать Сидящего Быка.

Изображение 15: Дом Сидящего Быка состоял из сарая и конюшни, которые можно увидеть на этой фотографии. Некоторые из защитников Сидящего Быка укрылись за загоном, пытаясь остановить его арест.ШСНД 1952-5181.

Рано утром 15 декабря агент Маклафлин отправил 40 индийских полицейских в хижину Сидящего Быка. (См. Изображение 15.) Солдаты ждали поблизости, чтобы помочь в случае необходимости. Полицейские разбудили Сидящего Быка и сказали, что отвезут его в агентство. Сидящий Бык оделся и мужчины вышли из дома. У каюты собралась большая толпа. (См. Изображение 17). Люди убеждали Сидящего Быка сопротивляться. Сидящий Бык остановился и отказался двигаться дальше.

Изображение 16: Красный Томагавк был сержантом индийской полиции.15 декабря 1890 года, когда Сидящего Быка арестовали и вывели из своей хижины, Красный Томагавк шел за великим вождем. После того, как Сидящий Бык получил ранение в бок, Красный Томагавк выстрелил ему в затылок. Будучи полицейским, Красный Томагавк смог частично сохранить свой статус воина, даже несмотря на то, что он вел мирную жизнь в резервации до битвы на маленьком Большом Роге. Начиная с 1923 года, штат Северная Дакота использовал профиль Красного Томагавка на дорожных знаках штата. ШСНД 1952-7304.

Индийская полиция во главе с лейтенантом Булл Хэдом подтолкнула Сидящего Быка. (См. Изображение 18). Люди забеспокоились. Кто-то, возможно, «Поймай медведя», выстрелил лейтенанту Бычьей головой в бок. (См. Документ 3). Когда Голова Быка упала, он выстрелил из пистолета, и выстрел попал Сидящему Быку в грудь. Стрельба продолжалась, другие были убиты или ранены. Позади Сидящего Быка выстрелил сержант Красный Томагавк. (См. Изображение 16) Пуля попала Сидящему Быку в голову. Великий мудрый и святой человек хункпапов умер.(См. Документ 4)

Изображение 17: Эта фотография деревни Миннеконжу-Лакотас, расположенной в районе Бигфут, была сделана незадолго до того, как компания Big Foot отправилась в заповедник Пайн-Ридж. Big Foot был духовным лидером, который хотел положить конец конфликту между Призрачными Танцорами и Армией. Бигфут и более 150 человек из его банды были убиты во время резни в Раненом Ни 29 декабря 1890 года. SHSND C0154.

В день смерти Сидящего Быка другой уважаемый духовный лидер по имени Большая Нога, миннеконжу-лакота из агентства Шайенн-Ривер, отправился в путешествие, чтобы помочь принести мир народу Пайн-Ридж.Он путешествовал с группой примерно из 350 человек, включая нескольких, бежавших из лагеря Сидящего Быка. (См. Изображение 17) Генерал Майлз приказал солдатам арестовать Big Foot. В течение почти двух недель группа Big Foot продолжала свое существование, избегая армии. Миннеконжу не понимали, почему армия их преследует. Солдаты ошибочно полагали, что Big Foot может вызвать больше проблем в Пайн-Ридже.

Наконец, армия остановила Миннеконжу и сопроводила их в место в резервации Пайн-Ридж под названием Вундед-Ни-Крик.29 декабря 1890 г. армия попыталась забрать оружие у Миннеконжу. Некоторые сопротивлялись разоружению. Выстрел был произведен неизвестным нам человеком. Затем солдаты открыли огонь. По крайней мере, 150 мужчин, женщин и детей Миннеконжу погибли (некоторые историки говорят, что, возможно, до 300 человек были убиты или ранены), включая Big Foot. Двадцать пять солдат погибли, 39 были ранены. Резня в Вундед-Ни была последним вооруженным столкновением между Лакота и Армией США.

Почему это важно? Призрачный Танец был религией мира, которая принесла надежду Лакотам, но Армия, горожане и поселенцы по-прежнему не доверяли Лакотам.Армия действовала из страха; Лакота ответили в страхе и замешательстве. Плохая коммуникация, борьба за власть между армией и управлением по делам индейцев, голод и болезни среди лакота подпитывали страх и замешательство, которые способствовали конфликту. Единственным выходом из конфликта для армии было изолировать лидера и подготовиться к ответным действиям с применением насилия.

Индийская полиция сыграла важную роль в смерти Сидящего Быка. В традиции лакота была группа мужчин, которые следили за соблюдением правил, согласованных племенем.Многие лакота и янктонаи взяли на вооружение эту традицию. Индийская полиция намеревалась выполнить приказ по аресту Сидящего Быка как можно мирнее, хотя они ожидали и были готовы к насилию. Полицейские, погибшие в хижине Сидящего Быка, были отмечены грандиозными похоронами. [фото: 0739-v1-p41e] Сидящего Быка похоронили тихо, без церемоний. Точное местонахождение могилы Сидящего Быка остается загадкой.

Документ 3

Сидящий Бык умер в понедельник утром 15 декабря 1890 года.Ему было почти 60 лет. Он умер, пытаясь утвердить свою силу воина лакота, святого человека и лидера своего народа.

Сидящий Бык вёл относительно спокойный образ жизни после переезда в Стэндинг Рок в 1883 году. Однако, когда Танец Призраков — или Безумие Мессии — пришел в Стэндинг Рок, он и его последователи заинтересовались этой религией. Армия и индийские агенты в четырех резервациях Лакота все больше и больше беспокоились о силе Танца Призраков среди Лакота.Индийский комиссар, агент Маклафлин в Стэндинг Рок и армия согласились с тем, что, если Сидящий Бык больше не будет руководить Призрачными Танцорами, религия может просто исчезнуть.

Армия приказала Маклафлину организовать «охрану» или арест Сидящего Быка. Маклафлин хотел тщательно выбрать дату, чтобы избежать возможного конфликта. Маклафлин предложил произвести арест в тот день, когда в штаб-квартире агентства раздаются пайки (продукты). В тот день немногие из последователей Сидящего Быка будут в своем лагере возле его бревенчатой ​​хижины на Гранд-Ривер.

Эти документы и пиктограммы раскрывают подробности ареста и смерти Сидящего Быка. Некоторые детали не совпадают в точности, что представляет собой проблему, с которой постоянно сталкиваются историки. Все, кто видел событие, видели его под другим углом. Возможно, свидетель сочетает то, что он видел, с тем, что он слышал от других. Возможно, со временем свидетель забыл некоторые подробности. Историки должны внимательно изучить документы, чтобы определить, насколько они точны.

Другая проблема, связанная с документами, заключается в том, как отношение свидетеля или человека, сообщающего о событии, влияет на идеи читателей. Репортеры и историки XIX и XX веков позволили своим собственным взглядам на расу и религию повлиять на то, как они пересказывают исторические события.

Следующие абзацы были взяты из некоторых документов о смерти Сидящего Быка. Копии полных документов прилагаются. См. Также пиктограммы, с помощью которых свидетели события Лакота записали свои взгляды.

17 декабря 1890 года. Аллен Зигерт написал своему другу Гаэтке через два дня после убийства Сидящего Быка. Хотя он писал немедленно и имел доступ к информации свидетелей, его факты часто неверны.

«Как только он [Сидящий Бык] вышел из двери, один из противников выстрелил этому полицейскому [Голова Быка] в спину, прежде чем он упал, он дважды выстрелил Сидящему Быку из пистолета в грудь, после чего началась драка. . Старый Бык дрался после того, как был ранен, как лев, и если бы не войска, полиция и разведчики были бы уничтожены, тогда было около 150-200 воинов, и все они были вооружены винтовками Винчестера.”

12 января 1891 года. Агент Джеймс Маклафлин, Стэндинг Рок Герберту Уэлшу, секретарю-корреспонденту Ассоциации прав индейцев.

«[Сидящий Бык] открыто восставал против установленной власти, бросал вызов правительству и, поощряя недовольство, потребовал его ареста и высылки из резервации, и были приняты меры для его ареста 6 декабря. . . »

«Все было подготовлено к задержанию 20 декабря; а 14 декабря в 16.00.М., полицейский прибыл в Агентство из Гранд-Ривер, который принес мне письмо от лейтенанта полиции Генри Булл-Хеда, офицера, отвечающего за силы на Гранд-Ривер, о том, что Сидящий Бык готовится покинуть резервацию; что он подготовил своих лошадей для долгой и тяжелой езды, и что если он начнет их, поскольку он будет хорошо установлен, полиция не сможет его догнать, и поэтому он хотел получить разрешение на немедленный арест . »

“. . . Затем было принято решение о немедленных действиях: полиция должна была произвести арест на рассвете следующего дня, а два отряда 8-го кавалерийского полка покинуть пост в полночь с приказом продолжать движение по дороге к Гранд-Ривер до тех пор, пока они встретили полицию со своим заключенным, которого должны были проводить обратно на пост; таким образом, они могли бы быть в пределах поддерживаемого расстояния от полиции, если это необходимо, и предотвратить любую попытку спасти Сидящего Быка его последователями.”

«Сидящий Бык сначала спокойно принял свой арест и начал одеваться перед поездкой в ​​Агентство, во время которой его сын,« Воронья лапа », находившийся в доме, начал ругать отца за то, что он согласился. арест и согласие на выезд в полицию; после чего он (Сидящий Бык) стал упрямым и отказался сопровождать их ».

«К этому времени [Сидящий Бык] был полностью одет, и полицейские вывели его из дома; но, выбравшись наружу, они оказались полностью окруженными последователями Сидящего Быка, вооруженными и возбужденными.Полицейские уговорили толпу, постепенно оттесняя их, значительно увеличив тем самым открытый круг; но Сидящий Бык продолжал призывать своих последователей спасти его от полиции; что, если бы два главных человека, «Бычья голова» и «Бритая голова», были убиты, остальные убежали бы, и он, наконец, призвал их начать атаку, после чего «Поймай медведя» и «Ударь по чайнику». двое из людей Сидящего Быка промчались сквозь толпу и открыли огонь ».

«Этот конфликт, стоивший стольких жизней, заслуживает сожаления, однако благо, которое он принесет, едва ли можно переоценить, поскольку он фактически искоренил все семена недовольства, посеянные Мессианским безумием среди индейцев этого Агентства, и также продемонстрировали народу страны верность и лояльность индийской полиции в поддержании правопорядка в резервации.”

29 декабря 1927 г. Статья Фрэнка Фиске, Пионер округа Су. (Фиске долгое время не был индейцем, проживающим в Форт-Йейтсе)

Письмо Фиске.

«Бычья голова, бритая голова и красный томагавк были высокопоставленными членами полиции, и они вывели Сидящего Быка из его каюты, когда на них напали почти двести враждебно настроенных сиу. Бык-Голова и Бритая Голова упали при первом выстреле, но когда он упал, Бык-Голова выстрелил в бок Сидящего Быка.Красный Томагавк шел прямо за группой и держал небольшой револьвер, который он отобрал у вождя. Этим он выстрелил Сидящему Быку в голову. Таким образом, Красный Томагавк убил самых известных вождей сиу и навсегда положил конец давней войне между индейцами и белыми людьми. «

Документ 4

Государственное историческое общество Северной Дакоты хранит четыре пиктограммы смерти Сидящего Быка в своих коллекциях музеев и архивов.Пиктограммы документируют события 15 декабря 1890 года в хижине Сидящего Быка. Каждая пиктограмма немного отличается от других. Важно помнить, что очевидцы видят событие с разных сторон и могут иметь несколько разные воспоминания о событии. Каждая из этих пиктограмм была нарисована не менее чем через 20 лет после события.

Только одна из пиктограмм имеет письменную интерпретацию. У других есть надписи на ткани, которые идентифицируют людей.Каждый художник использует несколько разные способы показать, что произошло. Красные линии, выходящие из тела человека, обычно указывают на раны. Тела, лежащие на земле, олицетворяют мертвых или тяжело раненых. Мужчины в темных рубашках и светло-голубых брюках — индийские полицейские. Линии указывают направление выстрела или направление, в котором двигались люди. Отпечатки копыт указывают на передвижение лошадей.

Пиктограмма 962.

Пиктограмма № 962 была нарисована на куске муслиновой ткани размером 36 на 54 дюйма.Мы не знаем, кто нарисовал эту пиктограмму. Картинка кажется более простой, возможно, менее полной, чем другие пиктограммы. Некоторые индийские полицейские задержали лошадей, а другие арестовали Сидящего Быка. Мы можем видеть раны на людях. Мы видим хижину Сидящего Быка и сарай, из труб поднимающийся дым. Даже не обращая внимания на детали, мы видим, что это было жестокое событие, и многие люди были ранены.

Пиктограмма 941

Пиктограмма № 941 также была нарисована на муслине.Размер ткани 70 на 72 дюйма. Это было сделано примерно в 1915 году в агентстве Standing Rock. Большинство людей на пиктограмме идентифицированы по именам. В этом списке одна звездочка (*) означает, что человек был ранен. Имя с двумя звездочками (**) указывает, что человек был ранен и умер. Среди индийских полицейских были: Боясь ястреба, Алекс Миддл *, Рука **, Бурый волк, Бычья голова *, Человек-ястреб *, Высокий орел, Маленький орел **, Взгляд лося, Перекрестный медведь, Одно перо, Красный томагавк, Бритая голова *. , Каменный человек, Вакетемани, Воины его боятся **.К другим лакотам, изображенным на этой пиктограмме, относятся Черная птица **, Черный гром, Храбрый гром **, Призрак быка *, Воронья лапа **, Хватающий медведь **, Железный белый человек, Прыгающий бык **, Красная ворона, Рыжие волосы *. , Сидящий бык **, Пятнистый рог **, Бьет по чайником *.

Пиктограмма 9255 (Stone Man 2)

Пиктограмма 9254.

Пиктограммы с номерами 9254 были нарисованы Каменным Человеком, индийским полицейским-янктонай. Номер 9254 имеет размер примерно 36 на 32 дюйма. Он был нарисован на муслине. В 1917 году Каменный человек сделал пиктограмму номер 9255.Как и другие пиктограммы, он был нарисован на муслине. Каменный человек сделал вторую версию пиктограммы примерно в 1925 году.

Пиктограмма Каменного Человека (3).

Каменный Человек описал события на своих пиктограммах: Когда судья Зан передал пиктограмму музею Государственного исторического общества Северной Дакоты в 1927 году, он определил события в определенных местах пиктограммы. Директор музея Рассел Рейд пронумеровал события на копии пиктограммы и записал слова судьи Зана. Судья Зан использовал термин «враждебные», который в то время был широко используемым термином для обозначения Лакота, которые не охотно сотрудничали с агентами по бронированию.

Ниже приводится транскрипция слов, которые Фрэнк Зан сказал, что Каменный Человек использовал для описания пиктограммы номер 2. Вы можете смотреть как на пронумерованное изображение пиктограммы, так и на ненумерованное изображение пиктограммы, когда читаете описание.

Каменный человек 2 Пиктограмма.

1. Арена, где проводился танец призраков — шест в центре.
2. Дом совета призрачных танцоров и сидящего быка.
3. Дом Сидящего Быка.
4. Солдаты под командованием капитана Флетчера [Фечет] и гаттлинг [скорострельная] пушка.
5. Бревенчатые дома на Гранд-Ривер [на стороне Южной Дакоты резервации Стэндинг-Рок, где проходило мероприятие].
6. Индийская полиция проехала по этому маршруту, между домиком и домиком, остановившись позади домика Сидящего Быка. Здесь несколько полицейских задержали лошадей, а остальные направились к хижине.
7. Лагерь врага к северо-востоку от арены, на берегу Гранд-Ривер.
8. Все люди в форме с оружием и значками — полицейские (Красный Томагавк держал Сидящего Быка за ласку и шкуру выдры на спине рубашки и приставил пистолет к его голове.)
9. Враждебные индейцы. Лежащие мертвы.
10. Средний Бык, позади сарая, [по этому] счету, [он] был ранен в ногу.
11. Поймай медведя, сделавшего первый выстрел, убивший лейтенанта. Бычья голова. Стремительный ястреб индийской полиции убил Поймать медведя. Бритоголовый первым выстрелил во вражескую группу, но никого не убил. Поймать медведя, сделавшего первый смертельный выстрел.
12. Ползун, получив ранение в ногу, убил двух полицейских, преследующих их. Его дочь Мэри Краулер — единственная женщина-боец в битве при Литтл-Биг-Хорн (72 [года] этим летом — 1927), которая утверждает, что мыла лицо Сидящего Быка.
13. Враги за загон. Полиция зашла в сарай и отогнала этих врагов до Гранд-Ривер.
14. Убивает Ястреба в яме, куда Сидящий Бык бросил пепел. Отверстие было сделано [по этому] счету [как] глина, взятая из нее, чтобы оштукатурить дом Сидящего Быка, и он клал пепел, чтобы засыпать его. Убийства Хоука застрелили полицейские, и они вошли в сарай.
15. Линия скамейки [берега реки] Типи — часть вражеского лагеря.

Призрак Хуэйсара все еще пытается уничтожить ряды заносов

EASTSIDER — 27 августа Комиссия по планированию провела масштабное / общественное слушание в отношении объекта недвижимости по адресу 412-426 Crocker Street, в центре Лос-Анджелеса.На первый взгляд ничего страшного. Правильно?

Не так быстро. Во-первых, участок рядом с улицей 4 находится в районе Скид-Роу. Во-вторых, почти не было охвата (сюрприза), особенно в Skid Row. В-третьих, заявителем был сервисный центр Little Tokyo Service Center4 (LTSC), хотя рассматриваемая собственность находится в районе Skid Row, а не в Little Tokyo.

Начинаете видеть в действии типичную слизистую машину Huizar LA City? Еще бы. Не для того, чтобы пересматривать выборы в Skid Row, чтобы отделиться от Downtown, но следует отметить, что люди из Маленького Токио сыграли роль спойлера на этих выборах.Как недавно написал генерал Джефф:

«Что мало известно, так это то, что Маленький Токио был решающим фактором на этих выборах. На этих чрезвычайно близких выборах проголосовало более 1600 человек, но решение было принято только с перевесом в 60 голосов — именно голоса Маленького Токио имели значение. Сотни избирателей LT пошли на всплывающие опросы или проголосовали онлайн. Если бы Little Tokyo поддерживал Skid Row, исход выборов был бы совершенно другим. ”

Предыстория

Это восходит к периоду перераспределения районов городского совета 2012 года, когда Хьюзару удалось подорвать систему и обернуть центр Лос-Анджелеса в CD14, хотя единственное, что интересовало сообщество, — это его коррупция с застройщиками.

В результате, только представьте, как он был напуган, когда ребята из Skid Row организовались, чтобы выйти из-под Совета городского округа, что само по себе было полной поддержкой для развития.

«Большинство из нас, кто присутствовал при формировании районных советов, знали, как был создан DLANC (Центр города Северная Каролина), чтобы« управлять »Skid Row. Еще в 2014 году был создан комитет по формированию Skid Row NC, чтобы попытаться выйти из DLANC, поскольку стоимость недвижимости в центре города резко возросла, а положение бездомных ухудшилось.”

Оглядываясь назад, можно сказать, что настоящие причины, по которым Хосе Хуисар поставил исправление с помощью DONE и DLANC, имеют больше смысла. Как мы теперь знаем, Даунтаун предлагал практически неограниченные возможности вымогать деньги на развитие. Но если вы хотите увидеть невероятный масштаб возможностей, просто посмотрите на красивую полноцветную карту, предоставленную отделом планирования.

Я имею в виду, посмотрите на эту цветную интерактивную карту того, что должно произойти. Это версия для разработчиков — выиграть главный приз в казино Лас-Вегаса.

Конечно, если вы не разработчик, было бы невозможно понять сам масштаб того, что мы сейчас называем: Обновление плана сообщества в центре Лос-Анджелеса (или DTLA 20410). Проверьте это.

Борьба и приз

Вернемся к сути этой статьи. Вы должны помнить, что если бы комитету по формированию Skid Row удалось отделиться от Совета по районам города, у планов Хьюсара по развитию и вымогательству застройки центра города были бы проблемы.Общественные проблемы.

Видите ли, у людей из Skid Row есть эта забавная потребность представлять и защищать культурно богатых и невероятно разнообразных людей, которые на самом деле живут в Skid Row. Неудивительно, что Хьюисар почувствовал необходимость сокрушить их, свести к нулю их влияние и продвинуться вперед в масштабах, которых Лос-Анджелес не видел со времен старого «китайского квартала».

Итак, он полностью сфальсифицировал отколовшиеся выборы СОВЕРШЕННО, проведенные Комитетом по формированию Скид Роу, чтобы создать свой собственный Совет Соседства.Вы можете прочитать о некоторых слаймах здесь.

Думаю, что в процессе фиксации выборов в Skid Row NC, Хьюзар нашел союзника в народе Маленького Токио. У них была и есть основная проблема, заключающаяся в том, что в этом районе живет все меньше и меньше американцев японского или японского происхождения. Но на выборах в СК это не имеет значения. Заинтересованные стороны могут голосовать, если они живут, работают или имеют твердую связь с сообществом. Независимо от их этнической принадлежности или реальных связей с сообществом.

Ага! Какая сделка.Итак, генерал Джефф правильно описывает роль, которую сыграл Маленький Токио. И что может быть лучше, чем замечательный проект Little Tokyo Service Center? Я могу строить предположения, но все сходится.

Приз

Обзор веб-сайта Little Tokyo Service Center4 (LTSC) показывает, что они фактически превратились в некоммерческую организацию «доступного жилья», предпочитаемую инсайдерами.

И проект Crocker St. — все началось с того, что сервисный центр Little Tokyo, очевидно, профинансировал сделку на 8 долларов.5 миллионов общественных фондов Лос-Анджелеса.

Как недавно было отмечено в блоге UrbanizeLA:

«Строительство проекта 414 Crocker Street зависит от одобрения нескольких дискреционных прав со стороны города Лос-Анджелеса, включая изменение зоны и поправку к общему плану».

Takeaway

Кто-нибудь хочет поспорить, что исправление для « нескольких дискреционных прав города?» В то время как общественные слушания на прошлой неделе касались только запроса на «Освобождение проекта устойчивых сообществ от CEQA в соответствии с SB 375», вам придется жить под камнем, чтобы поверить, что другие части этого проекта не перевариваются Планирующая машина для предопределения исхода.

И пока я занимаюсь этим, что, черт возьми, так критично по времени в этом проекте? Мы, заинтересованные в CD 14, были без члена городского совета с января 2020 года. И на момент написания этой статьи у нас все еще нет выборного должностного лица у руля. Было бы неплохо иметь члена Совета, который действительно представлял бы нас, вместо того, чтобы уклоняться от супбоен и прессы.

Почему бы Комиссии по планированию не отложить все до тех пор, пока у нас, по крайней мере, не появится действительный член городского совета, даже если это будет Кевин ДеЛеон, пытающийся стать мэром.

Действительно, почему. Какие закулисные отношения с сотрудниками отдела планирования и другими городскими департаментами здесь задействованы? Почему никто не может открыто и честно рассказать о том, что происходит?

Пахнет достаточно, чтобы я остановился на этой истории. Прямо сейчас я жду ответа от Департамента планирования на свой запрос о предоставлении видеокопии публичных слушаний 27 августа (это было через Zoom).

Итак, давайте понаблюдаем за Комиссией по планированию, как ястреб, и посмотрим, насколько прозрачно и сколько возможностей позволит город.В конце концов, мы всегда можем позвонить в федеральные органы — я слышал, они в последнее время часто бывают в Лос-Анджелесе.

(Тони Бутка — активист общины Истсайда, который работал в районном совете, имеет опыт работы в правительстве и является автором CityWatch.) Отредактировано для CityWatch Линдой Абрамс.

Генеральный план

Для получения информации об действующих поправках к Генеральному плану посетите страницу Поправки к Генеральному плану .

Фон

Генеральный план — это набор целей, задач, политик, мер по реализации. и карты, которые составляют план физического развития некорпоративных Округ. В плане рассматриваются важные проблемы сообщества, такие как рост растений, жилищные нужды и охрана окружающей среды. Его политика играет важную роль в планировании инфраструктуры с учетом будущего роста. Закон штата требует, чтобы все округа и города Калифорнии приняли Генеральные планы, которые включать семь обязательных элементов (глав): землепользование, обращение, жилье, Сохранение, открытое пространство, шум и безопасность.Кроме того, закон штата также требует, чтобы при наличии неблагополучных сообществ юрисдикция также рассмотреть вопросы экологической справедливости в Генеральном плане. Сакраменто Округ выполнил это требование, приняв Элемент экологической справедливости. В округе Сакраменто также есть восемь дополнительных элементов: качество воздуха, общественные объекты, Опасные материалы, Сельское хозяйство, Живописные дороги, Экономическое развитие, Дельта Защита и Энергия.

Для получения более подробной информации о Генеральном плане округа Сакраменто, пожалуйста, ознакомьтесь с Основами генерального плана округа Сакраменто.

2030 Генеральный план

9 ноября 2011 года Наблюдательный совет округа Сакраменто принял обновленный Генеральный план. Горизонт планирования предыдущего Генерального плана округа был с 1990 по 2010 год; горизонт планирования обновленного Генерального плана ориентирован на 2030 год. Ключевые изменения по сравнению с предыдущей версией включают новую стратегию управления ростом, усиление внимания к существующим общинам и оживление стареющих коммерческих коридоров, новый элемент экономического развития и стратегии по сокращению выбросов парниковых газов в соответствии с законодательством штата.

Контакты:

По вопросам реализации Генерального плана обращайтесь к Тодду Смиту, главному планировщику по телефону (916) 874-6918, или Джону Лундгрену, старшему планировщику по телефону (916) 874-8043.

Приобрести утвержденный генеральный план на 2030 год

Как приобрести Генеральный план на компакт-диске или бумажном носителе

Скачать утвержденный Генеральный план на 2030 год

Элементы Генерального плана —

Элементы, карты, справочная информация и программные документы

A. Общий план Введение

  1. Титульная страница

  2. Компоненты генплана

  3. Краткое содержание

B. Элементы генерального плана и карты политик

  1. Сельское хозяйство (с изменениями, внесенными 17 декабря 2019 г.)

  2. Качество воздуха (с изменениями от 16 декабря 2020 г.)

  3. Элемент обращения (транспорт) (с изменениями от 6 октября 2020 г.)

  • Консервация (с изменениями от 26 сентября 2017 г.)

  • Delta Protection (с изменениями, внесенными 26 сентября 2017 г.)

  • Экономическое развитие (с изменениями от 17 декабря 2019 г.)

  • Энергетика (с изменениями от 26 сентября 2017 г.)

  • Экологическая справедливость (принята 17 декабря 2019 г.)

  • Опасные материалы (с изменениями от 26 сентября 2017 г.)

  • Жилищный элемент (принят 8 октября 2013 г.)

  • Социальные услуги (с изменениями от 26 сентября 2017 г.)

  • Землепользование (с изменениями от 6 октября 2020 г.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
