Как пользоваться строительным пузырьковым уровнем

Пузырьковый уровень — один из самых распространенных и постоянно используемых инструментов строителя. Но что делать начинающему, который впервые держит это приспособление в руках? Важно не только правильно пользоваться строительным уровнем, но и знать, какие задачи может решать то или иное устройство. Научиться азам использования такого инструмента просто. Несложно и понять, как правильно выбрать изделие с хорошими характеристиками, чтобы работать со строительным уровнем с высокой точностью и прогнозируемыми результатами.

Содержание

Какие бывают пузырьковые уровни

Все модели пузырьковых уровней делятся на несколько значимых групп. Но вне зависимости от функционала прибора, он во всех вариантах исполнения будет иметь ряд ключевых характеристик. Главная из них — конструкция корпуса. Это обязательно прочная рама, выполняемая в виде коробчатой структуры, двутавра, профилируемая путем фрезеровки цельнометаллической заготовки или отливаемая из алюминия.

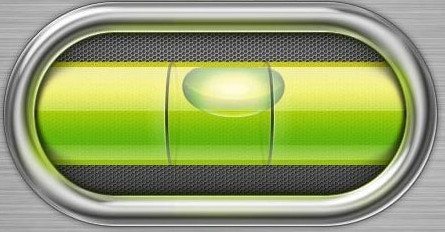

Пузырьковый уровень

Вторая ключевая характеристика пузырькового прибора —

измерительные колбы. Это пластиковые емкости цилиндрической формы с легким изгибом по оси. Внутри находится незамерзающая жидкость, обычно на спиртовой основе. Объем колбы она заполняет не полностью. Образуется воздушный пузырек, с помощью которого производится измерение горизонта.

Сегодня можно купить изделия следующих типов.

  1. С одной колбой. Пользоваться строительным уровнем такого типа можно только для проверки одного горизонта. Обычно это горизонтальная поверхность.
  2. С двумя колбами. Такой инструмент предназначен для контроля как вертикальной, так и горизонтальной поверхности. Каждая из колб выполняет отдельную задачу.
  3. С тремя колбами. Приспособление этого класса наиболее популярно. Кроме контроля вертикали и горизонтали, недорогие изделия позволяют измерять наклон плоскости под углом 45 градусов. Купив более дорогую модель, пользователь получает третью колбу в поворотном блоке. Он позволяет измерять произвольные углы с фиксированным шагом.

Отдельно стоит рассматривать профессиональные продукты. К примеру, существуют приспособления с шестью колбами. Каждая из них служит для контроля определенного горизонта. Модели такого класса предназначены для выполнения особых измерений. В частности, выпускались приспособления, специально предназначенные для контроля прокладки трубопроводов, ее соответствия требованиям стандартов.

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

  1. Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
  2. Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.

Деления на колбах

Важно! В уровнях с поворотными колбами, на которых нанесены риски определения погрешности, предлагается измерять угловые отклонения. Все данные, необходимые для расчетов, приводятся в руководстве по эксплуатации того или иного приспособления.

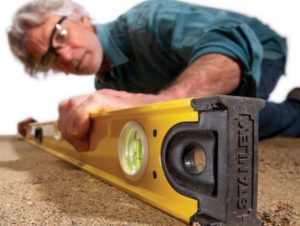

Как работать с измерителем

Перед тем, как начинать пользоваться пузырьковым уровнем с тремя пузырьками или другим изделием, стоит взять его в руки и внимательно осмотреть. Освободив приспособление от упаковки, можно заметить, что его грани отличаются по цвету и структуре. У каждого уровня есть так называемая рабочая сторона: металл на ней выглядит несколько грубым, словно после резки дисковой пилой.

У недорогих приспособлений одна рабочая сторона. Именно ею нужно прикладывать уровень к проверяемой поверхности. При использовании другой грани корпуса, скорее всего, ничего страшного не произойдет. Однако при этом погрешность измерения будет больше

. Для точных работ это играет значимую роль.

Совет! Перед тем, как прикладывать уровень, желательно очистить проверяемую поверхность от мусора.

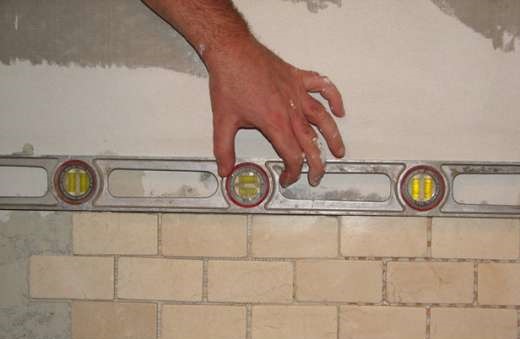

Контроль горизонтали

Для простоты понимания подойдет процесс навешивания книжной полки. Сначала делают разметку. Отмечается отверстие для первого бокового крепления. Затем к точке сверления прикладывается край уровня. Сохраняя его положение, перемещают второй конец корпуса. Как только пузырек воздуха в колбе контроля горизонтали разместится между внутренними краевыми или установится точно на центральной метке — можно проводить линию разметки. Это значит, что уровень правильно отстрелился, как говорят профессиональные строители.

Контроль горизонтали

Контроль можно проводить в нескольких направлениях. К примеру, при установке подоконника важно сделать его выравнивание вдоль и поперек. Для этого уровень можно размещать соответственно нужному направлению контроля. Пузырек в колбе покажет, как необходимо наклонить подоконник или повернуть его вдоль оси.

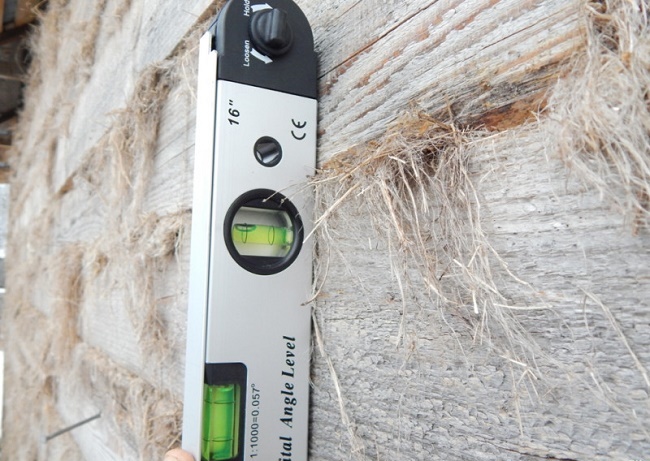

Контроль вертикали

При помощи уровня легко проверить качество штукатурки. Приложив приспособление рабочей стороной к стене, следует посмотреть на положение пузырька в вертикальной колбе. Если он уходит к штукатурке, значит, сверху нужно сделать слой отделки толще, и наоборот.

Важно! Уровень нужно прикладывать к стене так, чтобы вертикальная колба при измерениях находилась вверху. Отдельные модели требуют ее положения внизу. Однако у таких изделий обязательно есть соответствующая пометка на корпусе и указание в инструкции по эксплуатации.

Контроль вертикали

Контроль наклона

При помощи приспособления с тремя пузырьками можно не только выставить уровень по горизонтали или вертикали, но и проверить наклон поверхности. Обычная, недорогая модель с жестко закрепленными колбами позволит измерить только угол 45 градусов. Изделия с поворотным блоком предлагают контролировать произвольный показатель наклона.

Пользоваться уровнем для таких целей несложно. Поворотная колба устанавливается на нужный показатель угла контроля. На ней обязательно есть градуированная шкала, а повороты блока фиксируются защелкой с определенным шагом. Прибор прикладывается к контролируемой поверхности, и по положению пузырька в колбе изучается правильность ее наклона.

Контроль наклона

Чего нельзя делать

Стоит помнить, что уровень прикладывается только рабочей стороной к проверяемой поверхности

. То есть, всегда длинной гранью. Если прикладывать его боком, получить верные данные о горизонте невозможно. Фактически, в этом случае контролируется несуществующая поверхность. У приспособления нет пузырьков, которые могут правильно показать ее расположение.

Электронные уровни

Электронный уровень выступает более продвинутым, улучшенным вариантом пузырькового приспособления. У него есть два привычных блока для контроля горизонтали и вертикали. Роль третьей выполняет электронный блок с гироскопами. Когда уровень размещается на контрольной поверхности, на экране выводится величина ее наклона. Он равен нулю при горизонтальной и 90 при вертикальной плоскости.

У электронного уровня есть система калибровки. Она может быть автоматической у дорогих моделей. У бюджетных для проведения настройки предусмотрена отдельная кнопка. Когда уровень покупается в магазине, его показания не идеальны. В зависимости от того, в каком направлении корпуса прибор прикладывается к поверхности, на дисплее отображаются разные углы наклона.

Калибровка электронного уровня занимает меньше минуты. Процедура проводится согласно инструкции производителя. Для гарантированной точности измерения придется найти идеально горизонтальную плоскость. В квартире это может быть листовой кусок пенопласта, погруженный в ванной. На стройплощадке его помещают в корыто для раствора.

Как протестировать обычный уровень

Чтобы не сталкиваться с ситуацией, когда обычный пузырьковый уровень выдает неправильные показания, его стоит проверять прямо в магазине. Для этого нужно

выставить уровень по горизонтали. Так как ни ванны с листом пенопласта, ни идеальных поверхностей в магазине не найти, прибегают к следующему методу проверки:

  • уровень устанавливается на столешнице;
  • отмечается положение края, в сторону которого уходит пузырек в горизонтальной колбе;
  • под другой край подкладываются листы бумаги до тех пор, пока шарик, помещенный на верхнюю грань прибора, не перестает катиться.

Если после такой процедуры уровень показывает идеальную горизонталь, ему уже можно верить. Но все же стоит повернуть его на 180 градусов, помещая край на ранее сделанную отметку. Если положение пузырька не поменялось, значит, у прибора отличная точность. В противном случае его можно попробовать откалибровать.

Тест пузырькового уровня

Калибровка пузырькового уровня

Удобно калибровать только тот уровень, у которого блоки колб закреплены винтами или есть система их поворота. Процедура выглядит так:

  • уровень устанавливается на пенопластовый лист, погруженный в наполненную водой ванну или корыто;
  • отмечается смещение пузырька;
  • производится поворот колбы до размещения пузырька воздуха четко между рисками верности горизонта;
  • уровень поворачивается по вертикали на 180 градусов и снова устанавливается на лист.

Регулировки продолжаются до момента, когда приспособление в любом направлении не начнет показывать верность горизонта с одинаковым положением пузырька. После этого блоки колб фиксируют полным затягиванием винтов.

Важно! Такая процедура калибровки проводится и для давно используемых уровней. Дело в том, что из-за ударов, вибрации, температурных воздействий со временем приспособление может давать неверные показания.

Недорогие модели, у которых нет винтов для регулировки положения колб, практически не поддаются калибровке, но есть варварский метод. После установки на плавающий лист пенопласта отмечают край колбы, к которому уходит пузырек. Уровень достают и легкими ударами молотка и отвертки пытаются сместить элемент в креплениях или деформировать его. Таким способом можно разбить колбу. Но если этого не случилось и удалось немного улучшить точность прибора, после регулировки цилиндрик намертво заливают в гнезде суперклеем.

Лучшие пузырьковые строительные уровни

Уровень Topex 29c897 на Яндекс Маркете

Уровень Stanley 1-42-474 на Яндекс Маркете

Уровень Kapro PLUMBSITE SHARK 920-10-40 на Яндекс Маркете

Строительный уровень, 43 см STABILA 70 Toolbox 16320 на Яндекс Маркете

Уровень карманный STABILA Pocket PRO Magnetic 17768 на Яндекс Маркете

Водяной строительный уровень: пережиток прошлого или универсальный инструмент?

Если вы планируете ремонт в квартире, без строительного уровня вам не обойтись. С помощью этого инструмента вы выровняете стены, пол, подоконники, а после ремонта он поможет расставить мебель и повесить полки ровно. Однако, покупка дорогого оборудования для проведения одного ремонта в квартире нецелесообразна. В такой ситуации на помощь придет водяной строительный уровень.

Что такое водяной уровень?

Водяной уровень – это две колбы, соединенные между собой шлангом. Принцип работы водяного уровня — известный с детства физический закон о сообщающихся сосудах. Вода, наполняющая шланг, в колбах окажется на одинаковом уровне независимо от расстояния и удаленности колб друг от друга. Длина шланга зависит от целей и площади помещения. Для работы в малогабаритной комнате достаточно длины 6-7 м, если работы проводятся на большой территории, используйте шланг 17-20 м. Не покупайте слишком длинный шланг. Для точных измерений и удобства использования он должен свободно висеть и лежать на полу, не закручиваясь в спирали, без сильного натяжения. Диаметр шланга подбирайте в диапазоне 10-15 мм.

Цели использования

Для чего же используют водяной уровень, зачем он нужен при наличии удобных фабричных пузырьковых уровней? Гидроуровень применяется в тех местах, где применение других видов уровней нецелесообразно по цене и масштабу работ. Используйте водяной уровень для выравнивания и отметок в горизонтальной плоскости. Из работ, выполняемых при ремонте, уровень пригодится вам для заливки стяжки пола, или отметки высоты монтажа натяжного потолка. Когда ремонт окончен, не убирайте уровень далеко на полку. Он поможет вам повесить ровно шкафчики на кухне, книжные полки, выдержать симметричные элементы интерьера в разных комнатах. Область применения водяного уровня обширна, а стоимость окупится уже с первым ремонтом. Кроме того, вы вполне в состоянии сделать водяной уровень своими руками. Для этого достаточно приобрести прозрачный шланг нужного диаметра и длины.

Как работать с водяным уровнем?

Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.

  • Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
  • Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.

.

  • Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
  • Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
  • На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.

.

  • Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
  • Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
  • Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.

Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.

01.12.2016

Подписаться на рассылку

Как правильно пользоваться строительным (пузырьковым) уровнем

Пузырьковый уровень

Пузырьковый уровень представляет собой профилированную рамку из алюминия, в которой закреплены колбы со спиртовым раствором. На поверхности каждой нанесены риски, а внутри находится небольшой пузырек воздуха. Количество колб может меняться от 1 до 7. Самый простой уровень предназначен для замера одного горизонта (вертикаль или горизонталь), среднестатистический имеет повернутую на 45 градусов емкость с пузырьком, а профессиональные разработаны для специальных работ и в быту практически не используются.

Важно! Проблема в том, что все пузырьковые уровни в магазине врут. Они не могут идеально измерить правильность горизонта. Ответственные, дорогие бренды проводят тестирование каждого изделия на точность и наносят на корпус метку, которая показывает отклонение измерения в левом и правом направлении.

Отметка на уровнеОтметка на уровне

Как именно проверить строительный уровень пузырькового типа, зависит от конструкции держателя колбы. Сегодня выпускаются изделия:

Читайте также:  Неисправности рулетки измерительной. Рулетка измерительная. Виды и устройство. Работа и как выбрать. Устройство и принцип работы строительной рулетки

  • с регулируемым винтом держателем;
  • с вклеенными колбами.

В последнем случае проще купить новый инструмент. Его нужно протестировать при покупке, чтобы быть уверенным в точности измерений. Самая простая проверка строительного уровня пузырькового типа выглядит следующим образом:

  • отыскивается ровная поверхность;
  • устанавливается уровень для измерения горизонтальной поверхности;
  • запоминается положение пузырька в колбе;
  • уровень переворачивается на 180 градусов (меняются местами правый и левый края).

Если положение пузырька воздуха не изменилось, инструмент обладает достаточно высокой точностью. Но бывает так, что идеальной горизонтальной поверхности в магазине просто не отыскать. В этом случае поступают по-другому.

Поверка уровняПоверка уровня

Уровень кладется для измерения горизонтали. Под один из его краев подкладываются листы бумаги. Как только инструмент показывает идеальный горизонт, на рамку корпуса по центру кладут металлический шарик. В случае если он не начал катиться в сторону, измеритель выдает точные данные.

Поверка уровняПоверка уровня

Какие бывают пузырьковые уровни

Все модели пузырьковых уровней делятся на несколько значимых групп. Но вне зависимости от функционала прибора, он во всех вариантах исполнения будет иметь ряд ключевых характеристик. Главная из них — конструкция корпуса. Это обязательно прочная рама, выполняемая в виде коробчатой структуры, двутавра, профилируемая путем фрезеровки цельнометаллической заготовки или отливаемая из алюминия.

Пузырьковый уровеньПузырьковый уровень

Вторая ключевая характеристика пузырькового прибора — измерительные колбы. Это пластиковые емкости цилиндрической формы с легким изгибом по оси. Внутри находится незамерзающая жидкость, обычно на спиртовой основе. Объем колбы она заполняет не полностью. Образуется воздушный пузырек, с помощью которого производится измерение горизонта.

Сегодня можно купить изделия следующих типов.

  1. С одной колбой. Пользоваться строительным уровнем такого типа можно только для проверки одного горизонта. Обычно это горизонтальная поверхность.
  2. С двумя колбами. Такой инструмент предназначен для контроля как вертикальной, так и горизонтальной поверхности. Каждая из колб выполняет отдельную задачу.
  3. С тремя колбами. Приспособление этого класса наиболее популярно. Кроме контроля вертикали и горизонтали, недорогие изделия позволяют измерять наклон плоскости под углом 45 градусов. Купив более дорогую модель, пользователь получает третью колбу в поворотном блоке. Он позволяет измерять произвольные углы с фиксированным шагом.

Отдельно стоит рассматривать профессиональные продукты. К примеру, существуют приспособления с шестью колбами. Каждая из них служит для контроля определенного горизонта. Модели такого класса предназначены для выполнения особых измерений. В частности, выпускались приспособления, специально предназначенные для контроля прокладки трубопроводов, ее соответствия требованиям стандартов.

Фото пузырькового уровня

Пузырьковый уровеньПузырьковый уровень

Пузырьковый строительный уровень очень часто используют в процессе строительства, ремонта квартир или домов. Строители называют его просто «уровень». Хотя на практике применяются и другие типы строительных уровней, такие как гидроуровень (трубки наполненная водой) и лазерный ‒ нивелир, пузырьковый строительный уровень завоевал популярность тем, что не требует особых навыков в обращении и приобретается за невысокую цену. Поэтому он вполне доступен для пользования при ремонте жилых помещений для владельцев, не имеющих профессиональных навыков.

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

  • пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
  • визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
  • угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Рекомендуем: Работа с лазерным уровнем на стройке. Как с помощью современного прибора сделать работу быстрее и легче?

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Пузырьковый уровеньПузырьковый уровень

Прибор из подручных материалов

Простой пузырьковый инструмент изготавливают с помощью пластиковой бутылки с выпуклыми стенками. В нее набирают разноцветную воду так, чтобы шарик воздуха был диаметром 0,5-1 см. На горизонтальной плоскости устанавливают бутылку и обозначают маркером расположение пузырька. Получается отметка горизонтальной поверхности.

Прибор из подручных материаловПрибор из подручных материалов

Другой способ — это применение небольшого шарика. На гладкой поверхности он будет легко перемещаться в сторону максимального наклона. Вертикальную плоскость проверяют с помощью отвеса. Это медный грузик, подвешенный на длинной веревке. Устройство закрепляют вдоль стены, получая четкую вертикаль. Для сохранения ровного расположения нити в процессе ремонта вдоль нее прикрепляют шурупы.

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

  1. Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
  2. Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.

Деления на колбахДеления на колбах

Важно! В уровнях с поворотными колбами, на которых нанесены риски определения погрешности, предлагается измерять угловые отклонения. Все данные, необходимые для расчетов, приводятся в руководстве по эксплуатации того или иного приспособления.

Пузырьковый уровень (ватерпас)

Самая распространенная модель строительного уровня, поскольку чаще всего позволяет работать и в вертикальном, и горизонтальном пространстве, не требует помощи напарника и стоит недорого. Используется при установке окон, дверей, монтировании лестниц, укладке напольного покрытия, креплении полок, раковин и так далее.

Пузырьковый уровень внешне напоминает большую линейку с ампулами, заполненными разукрашенной жидкостью. Корпус чаще всего сделан из алюминия. С одной стороны, это хорошо, поскольку с ватерпасом часто приходится работать на высоте, а алюминий — материал легкий. С другой стороны, при падении, особенно с этой большой высоты, инструмент легко повредить, и он уже не будет точным.

Ампул на ватерпасе обычно 2 или 3 штуки. Чаще всего они заполнены спиртом, иногда его подкрашивают флуоресцентной жидкостью для облегчения работы в темноте. Ампулы помогают определять вертикаль, горизонталь и угол в 45 градусов. Спирт не замерзает при отрицательных температурах, поэтому использование  инструмента возможно даже зимой.

Настройка

После покупки ватерпас необходимо проверить и при необходимости настроить. Также данная процедура показана после падения или повреждения инструмента.

Надо наполнить большую емкость водой, положить тонкий кусок пенопласта — так будет создана идеально ровная поверхность. Если ватерпас показывает с погрешностью, то есть пузырек не ровно в центре, нужно ампулу со спиртом покрутить вокруг своей оси, тем самым отрегулировав его.

Правила работы

Такой инструмент имеет рабочую поверхность, обычно она «задняя», абсолютно ровная, без разметок, иногда не окрашена. Если работать не с ней, возможны небольшие погрешности из-за выступающей поверхности передней стороны.

Ставить угол в стене боковой стороной неправильно, поскольку таким образом никаких объективных данных не получится, ведь идет измерение несуществующей поверхности. Максимум, что можно будет сказать — нет ли провалов или выпуклостей на стене под инструментом.

Чаще всего используется «пузырек», который находится в центре ватерпаса — он позволяет определять горизонталь — то есть плоскость, параллельную горизонту. Это пригодится при работе с полами, потолками, дверьми, окнами и так далее.

Перпендикулярный ему пузырек отвечает за вертикаль, то есть все, что расположено к полу под углом в 90 градусов: это откосы, двери, арки, столбы и прочее.

Как проводить регулировку пузырькового уровня

Если есть необходимость отрегулировать строительный пузырьковый уровень, нужно проводить два испытания: по вертикали и горизонтали. В последнем случае поступают просто: уровень прикладывается к стене, на ней карандашом проводится линия по нижней грани приспособления. Отмечается крайняя точка рамки. Инструмент поворачивается на 180 градусов и снова отчерчивается нижняя граница. При этом нужно позиционировать край рамки в ранее отмеченную точку.

Если показания приспособления неверны, две линии будут расположены под углом друг к другу. Необходимо найти и прочертить биссектрису. После этого уровень прикладывается к новой линии и производятся регулировки колбы при помощи винта, изменяющего положение держателя. Добиваясь правильного показания, обязательно проводят тестирование в обратном направлении, поворачивая приспособление на 180 градусов.

Проверка строительного уровня по вертикальному горизонту делается по отвесу. Все регулировки до достижения правильных показаний также делаются винтом поворота держателя колбы.

Важно! Необходимо соблюдать важное правило. Металлический элемент отвеса должен быть сделан из цветного немагнитного сплава.

Сложнее дело обстоит с недорогими приспособлениями. Как правило, у них держатель колбы не предусматривает регулировки, а сам цилиндрик с жидкостью приклеен. Но и такое приспособление легко откалибровать при должном терпении. Настроить строительный пузырьковый уровень можно крестовой отверткой и молотком. Сначала нужно определить, в каком направлении потребуется смещать колбу. Отверткой, путем нанесения легких ударов, вбивают верхний (выступающий) край емкости вниз для движения пузырька влево или вправо. После окончания такой варварской настройки, если колба уцелела, ее намертво заливают суперклеем в держателе.

Как правильно пользоваться строительными уровнями разных видов

Как правильно пользоваться строительными уровнями разных видовКак правильно пользоваться строительными уровнями разных видов

Производя строительные работы, нельзя обойтись без уровня, чтобы сделать точные замеры углов на участке в соответствии с чертежом.

Используют различные виды инструмента, например, пузырьковый, лазерный, водяной. Их применение помогает точно переносить углы наклона с одних элементов конструкции на другие.

Применение уровня или нивелира в строительстве позволяет делать замеры углов небольших размеров.

Правила использования пузырьковым строительным уровнем

Наиболее распространен пузырьковый уровень. Его конструкция имеет форму продолговатого узкого прямоугольника, имеющего 1-3 колбы. Корпус инструмента может быть как цельным, так и пустотелым.

Корпус бывает металлическим и пластиковым. Отклонения определяются посредством наличия колб, наполненных спиртом. В них имеется шарик воздуха.

Для одной колбы характерна демонстрация вертикальной погрешности, а для второй — горизонтальных.

Определяющей характеристикой прибора пузырькового типа является его длина, которая может колебаться в интервале от 20 сантиметров до 4 метров. Каждым из инструментов, в том числе с помощью отвеса и нивелира, можно производить только определенные виды работ, поскольку не существует конкретной модели для всех случаев. Каждый прибор применяется при выполнении следующих видов работ:

  1. Использование короткого уровня позволяет установить элементы небольших размеров, к примеру, розеток с выключателями, точечных светильников.
  2. Применение среднего уровня связано с проведением работ масштабного характера, к примеру, связанных с укладкой плитки.
  3. Двухметровый уровень позволяет проверить «неплоскостность», если он используется как контрольная рейка.

Так как конструкция пузырькового уровня изготовлена из жидкости и стекла, то, используя данный инструмент, следует действовать аккуратно. Если прибор когда-либо падал или по нему ударяли, то его показания могут быть ошибочными. После покупки инструмента его обязательно следует настроить. С этой целью его требуется приложить к идеально ровной по горизонтали поверхности.

Добиться точного результата можно, если наполнить водой емкость больших размеров, а сверху положить кусок пенопласта с плоской поверхностью. Данная позиция позволяет проверить, как расположен пузырек воздуха в капсуле. При выявлении определенной погрешности капсулу следует повернуть вокруг оси, отрегулировав уровень.

Применяя уровень, его прикладывают к поверхности, которую необходимо исследовать.

Далее определяют, в каком положении находится пузырек с воздухом. Если он расположен между рисками ровно посередине, то это значит, что поверхность является выровненной идеально.

В случае отклонения пузырька от вертикали в правую или левую сторону, необходимо наклонить поверхность в данную сторону. Если пузырек отклоняется вниз при его расположении на горизонтальной поверхности, то ее опускают. При отклонении пузырька вверх поверхность поднимают.

Как пользоваться строительным уровнем — определяем горизонтальную плоскость

Самое простое — это определить горизонтальную при помощи пузырькового уровня. Для этого необходимо сделать отметку на стене карандашом, где планируется просверлить отверстие для дюбеля. Чтобы будущая полочка или шкаф висели ровно, место сверления второго отверстия определяется при помощи уровня. Для этого совмещаем его с отметкой, и выровняв пузырек в колбе, устанавливается вторая метка.

Как работать уровнем строительным горизонтальную плоскостьКак работать уровнем строительным горизонтальную плоскость

Чтобы убедиться, что полочка или шкаф будут висеть ровно, необходимо соединить полученные точки, и произвести контрольную проверку. Если используется прибор для выравнивания устанавливаемого холодильника или стиральной машинки, то ножки на этой бытовой техники нужно накрутить так, чтобы пузырек на уровне находился по центру во всех плоскостях положения прибора.

Как работать уровнем пузырьковым определяем вертикальную поверхность

При помощи второй колбы на приборе осуществляется проверка ровности вертикальных поверхностей, например, качество кладки кирпича, штукатурки, гипсокартонных листов и прочее. Для этого необходимо прислонить прибор к поверхности, и посмотреть на место расположения пузырька. Он должен быть точно по центру, что свидетельствует о ровности поверхности.

Как измерить вертикальную плоскость уровнем пузырьковымКак измерить вертикальную плоскость уровнем пузырьковым

Немаловажно учитывать, что вертикальная поверхность измеряется так, чтобы колба с пузырьком находились в верхней части. Это упрощает не только считывание результата, но еще и снижает величину погрешности.

Контроль наклона

Известны модели пузырьковых уровней, конструкция которых имеет 2 прозрачные колбы. Такой инструмент нужен для проверки угла наклона поверхности, а также определения расположения линии под определенным углом по отношению к горизонтальной либо вертикальной поверхности. Такой инструмент выполняет функцию угломера.

Разные модели могут использоваться для определения разной величины угла: недорогие модели применяются для определения угла в 45 градусов. Более дорогие модели уровней можно применять для определения других показателей величины угла. Такие модели оснащены третьей колбой поворотного типа. В результате поворота колбы можно выбрать необходимую величину угла.

Как измерить вертикальную плоскость уровнем пузырьковымКак измерить вертикальную плоскость уровнем пузырьковым

При работе с уровнями с 3 колбами рекомендуется придерживаться такой последовательности действий:

  1. Установить поворотную колбу в необходимом для работы положении. Для этого следует ослабить винты, ориентируясь на градуированную шкалу и защелки. После того, как угол выставлен, закрутить их до упора.
  2. Приложить инструмент рабочей поверхностью к стене.
  3. Расположение пузырька третьей колбы в ее центральной части свидетельствует о том, что поверхность расположена под требуемым углом наклона.

Рекомендуют пользоваться пузырьковым уровнем с тремя пузырьками, если нужно контролировать угол наклона поверхности. Использование с этой целью строительного уровня с 1 либо 2 прозрачными колбами не даст результата.

Чего нельзя делать

При использовании пузырькового строительного уровня следует придерживаться некоторых правил работы с ним. Среди них можно выделить такие:

  1. Нельзя прикладывать уровень к рабочей поверхности его боковой либо верхней частью.
  2. Нельзя использовать инструмент, не отрегулировав его предварительно. Для этого нужно подготовить уровень, карандаш, линейку и гвоздь:
  • регулировку выполнять на максимально ровной поверхности. Это может быть левый угол стены с удобным доступом к нему;
  • отступить от угла 3-5 см;
  • вбить в стену гвоздь;
  • одну сторону уровня подвести к гвоздю, уперев его в поверхность стены;
  • начертить на стене линию;
  • прислонить к гвоздю другую сторону уровня;
  • начертить другую линию.

Если линии полностью совпадают, это свидетельствует о правильной настройке уровня. В случае расхождения линий, в месте их пересечения нужно поставить отметку. После этого повторить процедуру прикладывания еще раз. При этом необходимо понемногу подкручивать колбу. Повторять настройку следует до тех пор, пока линии не совпадут полностью.

  1. Не следует покупать уровни, которые не поддаются регулировке. Существует ошибочное мнение о том, что производители выпускают инструменты по определенным стандартам, что исключает необходимость их настройки. Каждый приобретенный строительный уровень нуждается в предварительной настройке.
  2. Не следует использовать инструмент, не проверив правильность его работы.
  3. Лучше не покупать уровни, конструкция которых не имеет регулировочных винтов, расположенных возле каждой колбы по 2 с каждой стороны. Винты должны иметь широкие головки: это позволяет осуществлять регулировку проще и быстрее.
  4. Не рекомендуется хранить уровень без чехла. Для его изготовлении подойдет вспененный пеноплистирол. В таком случае можно быть уверенным, что колбы уровня не повредятся.
  5. Нельзя допускать падения уровня с высоты. Это может привести к растрескиванию колбы или сбиванию настройки инструмента.
  6. Лучше не покупать уровень, корпус которого выполнен из хрупкого материала. Специалисты советуют отдавать предпочтение уровням, корпус которых изготовлен из дерева, алюминия или прочного пластика. Длительность использования таких уровней на несколько порядков больше.
  7. Не рекомендуется покупать недорогие модели инструментов. Срок их использования будет небольшим, да и данные их не будут отличаться точностью.

Строительный пузырьковый уровень – это инструмент, без использования которого невозможно выполнять строительные и монтажные работы.

Что нужно знать при выборе строительного ватерпаса

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.

  1. Из какого материала изготовлен инструмент — это может быть пластик, металл, алюминий. Реже встречаются деревянные и пенополистирольные ватерпасы. Пластик выигрывает перед конкурентами тем, что такие приборы намного дешевле, однако предназначены они исключительно для бытового использования. Пластик имеет большие погрешности измерений, чем металлические и алюминиевые уровни
  2. Какая длина прибора — зависит от того, где и что планируется выполнять инструментом. Для наружных строительных и отделочных работ применяются уровни по длине от 1-2 метров. Максимальная длина устройств составляет 4 метра. Для внутри отделочных работ подходят уровни с размерностью от 30 см
  3. Какое количество ампул располагается в конструкции инструмента — влияет на функциональные возможности. Обычно для домашнего применения хватает двух ампул на ватерпасе, а специалисты при строительстве используют приборы с тремя колбами. Отличие приборов по цене с одной или тремя колбами незначительное, поэтому лучше сразу купить ватерпас тремя ампулами
  4. Как прочно зафиксированы ампулы — они должны жестко крепиться к основанию через пластиковое или резиновое основание. Если емкости шатаются или отпадают, то такие уровни лучше не покупать
  5. Где расположены контрольные отметки — они должны быть нанесены на внутреннюю поверхность остекления, что исключит вероятность их истирания в процессе эксплуатации
  6. Наличие дополнительных функций — это влияет на стоимость, но при этом облегчает эксплуатацию измерительных приборов. К числу дополнительных функций относятся — наличие магнитов, подсветки, а также телескопического механизма для увеличения длины прибора
  7. Наличие рукояток для удобства работы прибором — обычно такие ручки представлены в виде прорезиненных выемок в корпусе инструмента. Имеются такие рукоятки преимущественно на дорогих моделях инструментов

Вид пузырькового уровняВид пузырькового уровня

Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.

Это интересно!Аналогами пузырьковых уровней являются электронные, на которых вместо стеклянной колбы используется электронный дисплей. На дисплей выводятся цифровые значения в виде отклонения от линейной поверхности. С их помощью можно узнать величину отклонения, что порой бывает очень важно.

Круглый пузырьковый уровень для чего он нужен и как им работать

Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный. Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.

Круглый пузырьковый уровень как пользоватьсяКруглый пузырьковый уровень как пользоваться

Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.

Это интересно!Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.

Источники


  • https://instanko.ru/izmereniya/uroven-stroitelnyj-puzyrkovyj.html
  • https://tehnika.expert/dlya-remonta/stroitelnyj-uroven/kak-polzovatsya-puzyrkovym.html
  • https://texnotoys.ru/bytovaya-tehnika/kak-pravilno-proverit-uroven.html
  • https://zaborprofi.com/instrument/stroitelnyj-uroven.html
  • https://seberemont.ru/kak-polzovatsya-stroitelnym-urovnem-pravilno/
  • https://svetodyody.ru/kak-pravilno-polzovatsya-stroitelnymi-urovnyami-raznyx-vidov.html
  • https://moiinstrumentu.ru/uchimsja-pravilno-polzovatsja-puzyrkovymi-stroitelnymi-urovnjami.html
  • https://TehnoPanorama.ru/instrumenty/kak-polzovatsya-puzyrkovym-urovnem.html
Строительный уровень. Виды и работа. Применение и как выбрать

Строительный уровень незаменимый рабочий инструмент, предназначенный для проверки вертикали и горизонтали различных поверхностей. Он применяется на всех этапах строительства, начиная от подготовки фундамента, и заканчивая штукатуркой стен и укладкой напольного покрытия.

Виды строительных уровней
Существует 5 разновидностей уровней, которые используются в строительстве и монтажных работах. Они бывают:
  1. Пузырьковые.
  2. Электронные.
  3. Трубные.
  4. Водяные.
  5. Лазерные.

Каждая разновидность имеет свои достоинства и недостатки. Выбор в пользу отдельного инструмента в большей мере зависит от условий эксплуатации и масштабов строительства или отделки.

Преимущества и недостатки пузырькового уровня

Пузырьковый уровень является самым распространенным. Зачастую он помимо функции уровня выполняет задачу линейки. Обычно прибор представляет собой ровную рейку, на которой закрепляются стеклянные колбы со спиртовой жидкостью. В них имеются маленькие пузырьки воздуха. Центральная колба служит для отображения горизонтали, а две крайние расположенные поперек сечения линейки показывают вертикаль и 45 градусов. Это самый простой и универсальный инструмент. Его применяют для проверки вертикали и горизонтали, для черчения отметок, им пользуются как линейкой и даже как правилом. Чтобы проверить горизонтали и вертикали с помощью такого инструмента необходимо проконтролировать, чтобы пузырек воздуха в соответствующей колбе находился ровно по центру.

Пузырьковые устройства являются бюджетными и очень распространенными. Такой уровень делается из металлического профиля. В продаже можно встретить уровни, корпус которых сделан из алюминия или стали. Алюминиевые приборы лучше избегать, поскольку при падении их поверхность изгибается или деформируются ребра жесткости. Пузырьковый инструмент будет незаменимым при осуществлении кладки стен или штукатурных работах. Подобные уровни применяют как профессиональные строители, которые могут себе позволить приобрести более дорогостоящий инструмент, так и любители. Данное устройство имеет погрешность приблизительно в 1 мм на каждый метр длины, но это не столь существенно.

Длина такого уровня бывает самой разнообразной. Самыми дешевыми являются короткие инструменты длиной в 30-40 см. Они являются мало востребованными, поскольку позволяют определить отклонения в уровне только на идеально плоской поверхности. В том же случае если нужно работать с неидеальной плоскостью, на поверхности которой имеются незначительные перепады по всему периметру, нужно применять уровень большой длины. Самыми востребованными являются пузырьковые инструменты длиной в 1 м. В продаже можно встретить уровни до 4 м.

Зачастую на рабочей поверхности уровня, которая прикладывается к измеряемой плоскости, имеется постоянный магнит. Это позволяет его фиксировать на стальных элементах, таких как балки и кровельные листы.

Пузырьковый строительный уровень имеет ряд преимуществ:
  • Низкая стоимость.
  • Устойчивость к механическим повреждениям.
  • Универсальность.
  • Простота в применении.
  • Возможность калибровки колб.

К недостаткам инструмента можно отнести его массивность. Таким уровнем сложно пользоваться в маленьких помещениях, таких как санузел или кладовка. В этом случае приходится выбирать короткие приборы, которые отличаются меньшей точностью.

При покупке пузырькового уровня его необходимо проверить. Для этого инструмент прикладывается к любой горизонтальной поверхности и фиксируется показатель, который он показывает. Далее уровень нужно развернуть на 180 градусов и сравнить новое положение пузырька с тем, что было ранее. Если все осталось по-прежнему, значит инструмент работает как надо, а если пузырек находится в другом положении, то уровень нужно калибровать, что сопровождается рядом неудобств, поэтому лучше поискать другой. Таким же способом проверяется и колба для вертикальных измерений.

Электронный строительный уровень

Является практически тем же пузырьковым, за тем исключением, что он оснащается электронным дисплеем, на который выводятся показатели угла отклонения от нормы. В отдельных инструментах имеется внутренняя память, которая сохраняет данные.

Такой инструмент стоит дороже, но в отдельных случаях является более предпочтительным. Благодаря его применению можно измерить объем материала, который нужно использовать, чтобы выровнять горизонталь или вертикаль поверхности. Для этого применяются общеизвестные геометрические формулы. Данный прибор имеет звуковую индикацию, которая сообщает о том, что достигнута идеальная вертикаль или горизонталь.

Стоит отметить, что электронный строительный уровень позволяет получать измерительные данные с погрешностью всего 0,1 градуса. Датчик прибора не является совершенным, поэтому инструмент нужно проверить перед покупкой. Если погрешность в угле горизонтального или вертикального наклона в одном положении в двух направлениях с разницей в 180 градусов составляет всего 0,2 единицы, то это вполне пригодный инструмент, который можно покупать.

Особенности трубного уровня

Трубный уровень тоже является пузырьковой конструкцией, но в необычной форме. Вместо рейки он закрепляется в небольшом пластиковом уголке на 90 градусов. Такой инструмент предназначен для проверки наклона труб и балок. Благодаря угловой форме такой инструмент надежно фиксируется на поверхности, и позволяет одновременно контролировать горизонталь и вертикаль.

Трубный уровень, хотя имеет короткое основание, но поскольку используется на практически идеальных плоскостях, таких как трубы и балки, поэтому отличается хорошей точностью. Зачастую в его конструкции имеется магнит, поэтому он может работать с металлическими поверхностями без поддержки. При его покупке также нужно провести предварительную проверку на соответствие показаний пузырька в колбе в зависимости от направления инструмента. Зачастую устройство привязывается к измеряемой поверхности с помощью перфорированной ленты, которая идет в комплекте. К безусловным достоинствам подобного инструмента можно отнести его компактность и максимальную адаптацию конструкции для удобной работы с трубами и балками. Единственный недостаток, которым обладает трубный строительный уровень, заключается в том, что он не пригоден для другой работы.

Особенности гидроуровней

Водяной строительный уровень применяется для проверки наклона длинных горизонтальных поверхностей. В устройстве имеется 2 сосуда, выполненных в виде колб, которые соединяются между собой длинным гибким шлангом. Перед применением инструмента колбы фиксируются в одном положении на одинаковом уровне, и заполняются водой. Жидкость заполняет их вместе со шлангом, который их соединяет. Вода заливается до тех пор, пока не будет наполнен шланг и сами колбы на 2/3 своего объема. Далее колбы нужно закрыть специальными плотными крышками. Сосуды устанавливаются на концах поверхности, которую необходимо измерить, после чего открываются крышки. Данное устройство работает по физическому принципу соединенных сосудов. Атмосферное давление выравнивает столб жидкости в сосудах на одинаковый уровень. Если в первой и второй колбе столб воды находится на одной высоте, значит достигнута горизонталь.

Гидравлический строительный уровень является самым дешевым. Длина его шланга обычно составляет от 5 до 25 м. Стоимость инструмента зависит от качества колб. При покупке стоит обратить особое внимание на материал, из которого они сделаны и плотность крышек. Если они ненадежные, то при заполнении инструмента водой и растягивании шланга для установки колб по краям измеряемой поверхности жидкость может вытекать. К недостаткам данного оборудования можно отнести его ограниченные возможности. При быстром заполнении колб водой в шланге могут появляться пузырьки воздуха, которые завоздушивают систему и влияют на точность измерений. Зачастую при хранении инструмента под прямыми солнечными лучами прозрачность пластика теряется, и он становится желтым.

Достоинства и недостатки лазерного уровня

Лазерный строительный уровень еще называют нивелир. Это профессиональное оборудование, которое не просто позволяет определить вертикаль и горизонталь, но и просвечивает поверхность лазерным лучом, что позволяет провести по ней черчение или сразу ориентироваться по светящейся полосе. Такое оборудование может закрепляться в центре помещения, после чего его корпус выставляется ровно с помощью пузырьковой колбы, которая находится на его поверхности. Далее устройство включается, после чего лазерные лучи очерчивают горизонтальные и вертикальные линии на стенах. В зависимости от мощности уровня длина светящихся линий может составлять несколько десятков метров.

Лазерный строительный уровень является самым совершенным. Он дает максимально точные показатели и отличается маленькими габаритами, при этом позволяет работать в помещениях с большой площадью и даже в очень тесных кладовках. С его помощью можно выявлять малейшие отклонения на измеряемой поверхности. Лазерные уровни применяют профессиональные строители, поскольку они существенно ускоряют рабочий процесс. Инструмент высвечивает идеально вертикальные и горизонтальные линии, что позволяет проводить отделку без предварительного черчения. С помощью такого уровня легче укладывать настенную или напольную плитку, клеить обои, фиксировать каркас для гипсокартона или натяжных потолков.

Явным недостатком данного оборудования является его высокая стоимость. Те инструменты, которые имеют более-менее доступную цену, обладают низкой эффективностью. Конечно, они точные, но встроенный в них лазер не позволяет осветить большое помещение по всему контуру. В дневном свете светящиеся линии практически незаметны, а процесс выставления самого уровня перед включением занимает больше времени.

Похожие темы:

Как пользоваться уровнем строительным

Содержание статьи:

Уровень — решающий прибор в руках строителя. С его помощью определяют угол положения различных поверхностей, без него невозможно ровно заложить фундамент, установить стены, определить дверные проемы — это известно каждому, кто хоть раз интересовался вопросами строительства.

Чтобы начать пользоваться уровнем, нужно, прежде всего, знать, что он из себя представляет, как устроен и чем различаются между собой его типы, имеющие свои достоинства и недостатки.

Пузырьковый строительный уровень

Такой строительный уровень является самым распространенным и популярным среди строителей, так как он надежен и достаточно прост в использовании. На внешний вид это деревянная планка прямоугольной формы, имеющая числовую разметку и колбу с водой или спиртом, в которой перемещается шарик воздуха. Таких колб в пузырьковом уровне может быть до трех, и для правильного измерения погрешностей стен и пола при строительстве это нужно помнить и учитывать.

Уровень с одной колбой определяет наклон горизонтальных поверхностей.

Строитель, имеющий уровень с двумя колбами, способен работать как с горизонтальными, так и с вертикальными поверхностями.

Три колбы дают возможность измерить поворотный уровень.

Кроме того, пузырьковые уровни также подразделяются на три подвида:

  1. Прямоугольный уровень — стандартный, используется в работе со стенами, полом, дверными проемами и так далее.
  2. Магнитный уровень удобен в работе с металлическими сооружениями, так как его легко и удобно прикрепить к поверхности для дальнейшей работы.
  3. Трубный уровень имеет прямоугольную форму, отличается небольшими размерами, компактностью и легкостью, удобен для переноса.
  4. Размеры пузырькового уровня могут колебаться с 20 сантиметров до 2 метров.

Использование пузырькового строительного уровня:

Перед началом работы следует получше ознакомиться с используемым инструментом. Пузырьковый уровень имеет две стороны, одна из которых является его своеобразной рабочей поверхностью — местом, которым следует прикладывать уровень к предмету измерения. Ее характерным признаком является то, что она не окрашена. Нет ничего страшного в том, чтобы приложить уровень неверной стороной, разве что в дальнейшем результат измерений потеряет свою точность.

Также нужно разобраться в предназначении «колбочек», расположенных на пузырьковом уровне. Средняя, или, как ее называют, визир, применяется в измерении горизонтальных поверхностей. Колба, находящаяся на конце, проверяет все, что стоит вертикально, то есть стены, двери, дверные проемы и т.д.

В пример работы с горизонтальными плоскостями возьмем измерения пола. Приложив уровень рабочей поверхностью к напольному покрытию, мы увидим, что пузырек воздуха в центральном визире застыл ровно между двумя рисками колбы. В том случае, если он отклонился влево, мы должны немного приподнять правую сторону уровня, и наоборот. Очень важно следить за тем, чтобы пузырек находился ровно в нужном месте и никак не отклонялся, иначе в итоге нужная поверхность будет установлена неровно!

Таким же образом можно измерить и вертикальную стену, только в этот раз следует смотреть на верхнюю (или нижнюю — зависит от указателей на самом уровне) колбу. Если пузырек воздуха отклоняется от стены, это значит, что внизу она вышла более выпуклой, чем вверху. Отклонение пузырька в сторону стены означает, что вверху, наоборот, избыток штукатурки.

Водяной строительный уровень

Водяной уровень славится своей простотой в самостоятельном его изготовлении. Кроме того, цена на него невысока, зато точность данного измерителя будет не ниже, чем точность лазерного уровня, являющегося более дорогим. Помимо применения такого инструмента в установке стен и закладке пола, его можно использовать, чтобы ровно установить такие предметы интерьера, как настенные полки, картины, светильники, навесные шкафы. В силу того, что сам уровень состоит из прозрачного гибкого шланга, соединяющего две трубки, и что использоваться он может в установке сразу нескольких вещей, гораздо удобнее приглашать для работы с водяным уровнем второго человека.

Использование водяного строительного уровня:

Использование водяного уровня не покажется простым на первый взгляд, потому что включает в себя несколько этапов подготовки.

Нужно набрать в уровень воды, проследив за тем, чтобы в него не попадали пузырьки воздуха или другие посторонние вещества. Чтобы проверить наличие пузырьков воздуха, можно вертикально вытянуть шланг, зажав его середину ногой, и посмотреть сквозь него на свет. Убедитесь, что при приближении обоих концов друг к другу уровень воды в них совпадает. Чтобы сделать это было легче, окрасьте воду в любой цвет.

Далее требуется сделать отметку на стене на заранее определенной высоте и, приставив к ней одну из трубок, путем передвижения шланга вверх или вниз сравнять уровень воды со сделанной точкой.

Закрепив первый конец уровня, нужно установить и второй на нужном месте. Как только уровень воды в нем сравняется с уровнем воды в первой трубке, можно будет сделать вторую отметку.

Соедините получившиеся отметки одной линией, используя для этого специальную крашеную нить, которая оставит заметный отпечаток на стене. Можно проделать любое число таких меток, главное следить за тем, чтобы уровень воды у изначальной метки не изменялся.

При измерении периметра всей комнаты и установке отметок необходимо, чтобы линия после последней точки совпала с первой.

Лазерный строительный уровень

Лазерный уровень — новейший, технологически продвинутый вид строительного уровня, имеющий один лазерный луч, который позволяет контролировать размещение предметов во всех трех плоскостях. Несмотря на такое количество положительных качеств, лазерный уровень имеет и недостаток — высокую цену, которая сильно влияет на точность выбранного инструмента.

Использование лазерного строительного уровня:

Перед началом работы следует подготовиться к использованию лазерного уровня. Данный инструмент обладает высокой технологичностью, а поэтому требует осторожного обращения. Размещая уровень, придерживайтесь данных условий:

  1. На пути его луча не должно быть никаких ненужных объектов.
  2. Руководствуясь текстом инструкции, вы узнаете, что лазерный уровень должен быть установлен на подходящем расстоянии от объекта.
  3. Следите за тем, чтобы прибор был неподвижен, размещен на ровной горизонтальной плоскости (это можно проверить пузырьковым уровнем) или специальном держателе.
  4. Луч лазерного уровня не должен попадать в глаза работникам, прочим людям, а также животным, так как это может серьезно повредить зрение.

Рассмотрим измерение лазерным уровнем пола:

Первым делом нужно поставить инструмент посередине комнаты и запустить построение горизонтальной плоскости. Лазер формирует на стене ровную горизонтальную линию, по которой необходимо сделать разметку. Устанавливая высоту лазера, можно также определить, насколько ровно выложен пол — так как луч отображается, помимо стен, еще и на предметах, препятствующих ему, он будет виден и на ненужных буграх.

Лазерный уровень также используется в работе со стеной:

Он поможет проверить кривизну стены: запустите построение лучом горизонтальной плоскости и измерьте расстояние от луча от нескольких точек одной стены. Если в некоторых случаях оно будет не совпадать с предыдущим, значит, стена имеет погрешности. Ориентируясь по вертикальному лучу, можно ровно наклеить пласт обоев, измерить положение окон или дверей.

Каждый строительный уровень имеет свои характеристики, цену и особенности в использовании. Их разнообразие поможет каждому подобрать для себя подходящий прибор.


Как пользоваться строительным уровнем?

Как пользоваться строительным уровнем? Как пользоваться строительным уровнем? Skip to contentКак пользоваться строительным уровнем?

Качественный ремонт всегда предполагает профессиональное отношение к процессу, в ином случае, добиться положительного результата просто невозможно. Одной из составляющих современного ремонта являются идеально ровная поверхность пола, потолка и стен. Далеко в прошлом остались дома и квартиры, сложенные, как карточные домики. Пришло время идеально ровных поверхностей, создаваемых при помощи обычного строительного уровня. Поэтому, во время ремонта следует учитывать следующие полезные советы, дающие ответ на главный вопрос: «Как пользоваться строительным уровнем?»Чтобы правильно пользоваться строительным уровнем, необходимо знать, к какому виду инструментов относится ваш уровень.

Виды строительных уровней:

  • Гидроуровень. Для определения отклонений по горизонтали удобно будет воспользоваться гидроуровнем. Данный инструмент представляет собой две колбы со шкалой, соединенные трубкой, которая наполняется водой. Для измерений необходимо растянуть колбы в противоположные углы комнаты, и вы увидите, насколько отклонены друг от друга вертикальные поверхности.
  • Пузырьковый уровень. Это один из самых популярных строительных уровней. Как правило, такой инструмент приобретается хозяевами для домашнего пользования. Лучше всего иметь дома два таких уровня: один — длиной 1 м, другой — 0,4-0,5 м, чтобы инструмент можно было пронести в труднодоступные места (например, балкон). Пузырьковый уровень прикладывается к проверяемой поверхности одной стороной, а затем разворачивается в вертикальной плоскости на 180С.
  • Лазерный уровень. Для работы с лазерным уровнем необходимо закрепить аппарат либо на штативе, либо прямо на стене. Далее лазерная указка наводится на измеряемую плоскость или предмет. После этого проводится проекция на противоположную сторону. Так получается несколько «контрольных» точек. Далее производим измерения, соединяем полученные точки — после этого работа с лазерным уровнем окончена.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Pinterest

Другие статьи из категории: Мастерская

Целлюлит — это проблема многих женщин. Средств от этой проблем сейчас существует немало, но далеко не…

Комфорт и внешний вид помещения во многом зависят от отделки. Для кухни и ванной часто используют…

Стекло позволяет создавать уникальные интерьеры. Причем используется оно не только в остеклении окон, но также в…

Навигация по записям

Спасибо за сообщение

Ваше сообщение было получено и отправлено администратору. В ближайшее время Вам придёт ответ на указанную почту.

Close

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

как им пользоваться? Уровень строительный профессиональный :: SYL.ru

Без уровня какие-либо строительные или ремонтные работы обречены на фиаско. Он применяется абсолютно на всех этапах строительства/ремонта. Однако стоит отметить, что определенному типу работ соответствует определенный вид уровня. Проще говоря, далеко не все уровни подходят для выполнения той или иной строительно-ремонтной задачи.

Строительный уровень: виды и характеристика

В зависимости от целевого предназначения и сложности выполняемых работ уровни разделяют на два класса: профессиональные и бытовые, которые присутствуют в арсенале инструментария практически у каждого среднестатистического гражданина для решения бытовых нужд.

Кроме того, современный строительный рынок предлагает потребителю широкий модельный ряд измерительных приборов, в частности, уровней, который включает:

  • Пузырьковый уровень строительный. Применяется при укладке любых стройматериалов как в бытовых, так и профессиональных целях.строительный уровень
    Преимущества: простота эксплуатации, универсальность, практичность, низкая стоимость. Недостатки: при реализации масштабных строительных проектов одного пузырькового уровня будет недостаточно.
  • Трубный уровень. Представляет собой один из подвидов пузырькового инструмента. Особенность – узкая сфера применения. Он используется исключительно для укладки труб и профилей. Преимущества: малый вес, компактность, укомплектован перфорированной лентой и шнуром для фиксации на необходимой поверхности. Недостатки: минимальная специализация.
  • Водяной строительный уровень. Второе название – гидроуровень. Применяется для вымеривания горизонтальных поверхностей в помещениях больших площадей. Преимущества: легкость использования, низкая стоимость. Недостатки: узкая сфера применения; на точность показаний главным влияющим фактором является человеческий, поскольку заполнять емкость нужно аккуратно вручную, чтобы исключить попадание воздуха; особые условия хранения.уровень строительный профессиональный

Лазерный прибор для выдержки всех параметров при выполнении ремонтно-строительных работ. Второе название – нивелир. Является уровнем профессионального типа. В зависимости от типа управления и настройки все лазерные уровни делятся на инструменты ручного и автоматизированного управления. К последней категории относятся строительный уровень электронный, маятниковый и смешанный. Преимущества: высокие показатели точности измерений, широкая специализация, мультифункциональность, компактность, неограниченный термин использования, идеально подходит для внедрения масштабных строительных проектов, возможность создания лазерной проекции перед установкой, возможность проверки точности уже выполненных ремонтно-строительных работ, практичность. Недостатки: сложность в управлении, дороговизна.

уровень строительный

Пузырьковый уровень: конструкция

В основе конструкции пузырькового измерительного прибора колбы, соединенные в одном корпусе. Наполнителем миниемкостей в большинстве случаев служит спирт.

Корпус, как правило, выполнен из высококачественного пластика или алюминия.

Длина рассматриваемого вида уровня колеблется от 0,2 до 4 метров (зависит от фирмы-производителя).

О функциональных возможностях пузырькового уровня свидетельствует количество встроенных секций, наполненных жидкостью:

  • наличие одной колбы обеспечит точность лишь измерениям по горизонтали;
  • наличие двух колб позволит с точностью выверить горизонталь и вертикаль;
  • наличие трех цилиндров дает возможность измерить дополнительно поворотный уровень.

Пузырьковый уровень строительный бывает стандартный и магнитный. Последний активно используется при работе с металлическими конструкциями. За счет имеющегося магнита он превосходно крепится на поверхности, что существенно облегчает работу пользователя.

Конструктивные особенности водяного уровня

Гидроуровень – прибор, который может достигать внушительных габаритов. Составляющими элементами инструмента являются:

— шланг;

— колба – 2 шт.;

— нрышки на колбы – 2 шт.

Длина шланга может составлять от 5 до 25 метров.

На колбах проиллюстрирована шкала делений. Оснащены отверстиями с крышками, через которые вливается жидкость. Крепятся по краям шланга.

Минимальный вес, который имеет водный строительный уровень, находится на уровне 0,3 кг (в незаполненном состоянии). Этот показатель увеличивается после наполнения цилиндров и достигает 1,1 кг.

Лазерный уровень – хит среди профессионалов

Уровень лазерного типа – лучший строительный уровень. Этот статус он заслужил благодаря свойственным ему высоким показателям точности, удобства в эксплуатации. Как ни странно, несмотря на то, что уровень компактных размеров дальность луча, который он проектирует, может составлять сотни метров. А профессиональные модели лазерного прибора способны строить не только отдельные направления (прямые), но и целые плоскости, для описания которых требуется наличие нескольких (2-10) лазерных линий.

Электронный уровень – измерительный прибор нового поколения

Строительный лазерный уровень электронного типа представляет собой цифровой прибор, предоставляющий результат измерений в электронном виде на специальный дисплей.

строительный уровень электронный

Как выбрать уровень для строительных работ

Правильно выбранный строительный уровень – залог качественного и оперативного выполнения ремонтно-строительных задач любой сложности. При выборе измерительного прибора отталкиваться следует от таких критериев:

1. Масштаб строительных или ремонтных работ.

2. Степень сложности проекта.

3. Уровень владения аналогичными приборами.

4. Функциональные возможности инструмента.

5. Ценовой фактор.

6. Фирма-производитель.

Рейтинг самых надежных производителей строительных приборов

Лидирующую позицию в рейтинге компаний-лидеров по производству строительного инструментария занимает немецкая торговая марка Stabila, которая специализируется преимущественно на производстве и поставке пузырьковых и магнитных уровней. Уровень строительный профессиональный ТМ «Стабила» – идеальное сочетание приемлемой цены и высокого качества.

На втором месте находится ТМ Kapro. Изготавливаются уровни в Израиле и Соединенных Штатах Америки. Производитель специализируется на выпуске широкого модельного ряда строительных уровней различного типа как для эксплуатации в профессиональных целях, так и для использования в быту. При разработке и производстве приборов «Капро» учитываются самые новые достижения и открытия в научно-технической сфере, что позволяет уже на протяжении многих лет оставаться уверенными в их эффективности и качестве.

как пользоваться строительным уровнем

Бронзовым лидером является Германия, которую представляет компания Bosch. Именно благодаря этому производителю немецкое качество стало ассоциироваться исключительно с высокими качественными стандартами. Эта немецкая компания существует на рынке уже более 100 лет, а ее ассортиментный ряд отличается огромными количественными масштабами.

Четвертое место принадлежит российской компании Condtrol. Технические характеристики российской продукции ничем не уступают вышеупомянутой ТМ Bosch. Condtrol демонстрирует высокое качество, приемлемые цены и современный дизайн.

Степень точности прибора: проверять или не проверять

Нужно ли проверять уровень строительный профессиональный на точность – один из наиболее распространенных вопросов среди потенциальных пользователей. Каждый из профессиональных деятелей в строительной сфере ответит однозначно – да, да, и еще раз да! Ведь только использование точного измерительного прибора обеспечит надлежащее качество выполнения работ и возводимой конструкции в целом.

Как проверить измерительную точность уровня

Осуществить проверку строительного уровня на точность можно, следуя следующей инструкции:

  1. Положить прибор на ровную поверхность.
  2. Зафиксировать показания прибора на бумаге.
  3. Отметить место его расположения.
  4. Убрать инструмент.
  5. Перевернуть его.
  6. Вернуть уровень в исходное положение.

Сравнить показатели. Если первоначальные и последние показатели совпадают – строительный уровень исправен, а его показания измерений точны.

работа с уровнем строительным

Настройка строительного уровня

Перед целевым использованием уровень любого типа нуждается в обязательной настройке. Только самостоятельно отрегулировав прибор, можно быть уверенным в правильности его показаний.

Принцип и технология настройки прибора для каждого вида строительного уровня различна и имеет свои особенности. Так, для самонастройки электронного уровня достаточно лишь нажать соответствующую кнопку.

Правила настройки измерительного инструмента определены в руководстве по эксплуатации, которое идет в комплекте с самим уровнем.

Как пользоваться строительным уровнем: общие рекомендации и конкретные примеры

Любой уровень прослужит долго, если при его целевой эксплуатации следовать некоторым рекомендациям.

Во-первых, это аккуратность обращения. Здесь главная задача, которая стоит перед пользователем – не допустить падений и различных воздействий механического характера.

Если используется водяной уровень, вода, которая в него заливается, должна быть комнатной температуры.

В-третьих, чтобы исключить возможность получения ложных показателей, стройуровень нуждается в систематической проверке на точность.

План действий при эксплуатации лазерного инструмента:

1) Зафиксировать уровень на поверхности.

лучший строительный уровень

2) Навести инструмент на плоскость или предмет, который нужно измерить.

3) Осуществить проекцию лазерной направляющей на противоположную сторону.

4) Отметить спроектированные точки.

План действий при использовании водяного измерительного приспособления:

1) Сделать начальную отметку предполагаемой прямой.

2) Приложить к отметке один конец инструмента.

3) Приложить другой конец гидроуровня на противоположной стороне стены к будущей точке.

4) Выровнять месторасположение прибора, ориентируясь на уровень жидкости в шланге.

5) Соединить полученные отметки линией.

Как видите, работа с уровнем строительным не так уж и сложна. А если есть желание и стремление, то это принесет еще и удовольствие.

Как работают уровни строителя? | Как использовать уровень строителей | Dumpy Уровень Информация | Оптические лазерные уровни

Покупайте все оптические уровни от Johnson Level.

Уровень строителя используется в области строительства для настройки точек уровня и проверки высот. Это оптический инструмент, используемый в основном для съемки и строительства, но он также полезен для переноса, установки или измерения горизонтальных уровней. Штатив, на котором устанавливается уровень строителя, должен быть установлен на безопасном основании, чтобы уровень телескопа был установлен.

Также называемый уровнем «дампы», уровень строителя является недорогим, простым в сборке, простым в использовании и легким. Есть много частей для уровня строителя, но это в первую очередь выравнивающий флакон, прикрепленный к телескопу. Выравнивающий флакон состоит из отметок, называемых градуировками, которые используются для центрирования пузырька. Уровень строителя работает путем прикрепления телескопа к выравнивающей головке и, наконец, установки на штатив.

Уровень строителя против транзитного уровня

Уровни

Builder работают аналогично уровням транзита с одним важным отличием.Когда телескоп уровня строителя зафиксирован, он работает почти как транзитный уровень. Однако когда уровень строителя не зафиксирован, он может двигаться по кругу в горизонтальной плоскости. И наоборот, когда транзитный уровень не зафиксирован, он может наклоняться только в вертикальной плоскости и имеет ограниченный диапазон подвижности.

Ключевые условия

  • Контрольный ориентир — постоянная или фиксированная точка с известной отметкой.
  • Высота инструмента — как высоко над отметкой скамьи телескоп после выравнивания.
  • Станция — определенная точка, между которой измеряются длины. Когда инструмент перемещается, каждое новое местоположение становится станцией.
  • Поворотные точки — промежуточные точки, используемые для переноса известной отметки.
    • Backsight — измерение, выполняемое, когда инструмент в горизонтальном положении направлен «назад» к отметке. Всегда записывается как положительный прицел, потому что задний прицел всегда добавляется к известной отметке, чтобы записать высоту инструмента.
    • Foresight — измерение, выполняемое, когда инструмент в горизонтальном положении направлен в сторону от контрольной отметки. Всегда записывается как прицел, потому что он всегда вычитается из высоты инструмента. Это новое измерение создает еще один контрольный показатель.

Части Уровня Строителя

Уровень строителя состоит из множества частей:

  1. Телескоп — содержит линзы, которые увеличивают объекты в поле зрения.
  2. Graduated Leveling Vial — используется для выравнивания телескопа на его основании.
  3. Градуированный горизонтальный круг — отмечен градусами, используется для установки и чтения углов.
  4. Выравнивающие винты — позволяет выполнять регулировки, чтобы обеспечить выравнивание инструмента во всех положениях.
  5. Фокусировочная ручка — ее можно повернуть, чтобы объект казался четким и четким.
  6. База — область, где уровень строителя прикреплен к треноге.
  7. Окуляр — расположен на смотровой стороне телескопа, его можно повернуть, чтобы сфокусировать перекрестие.
  8. Горизонтальный зажимной винт — удерживает инструмент в горизонтальном положении при затягивании.
  9. Горизонтальный касательный винт — позволяет регулировать инструмент по горизонтали.
  10. Vernier Scale — перемещается при повороте телескопа влево или вправо.
Телескоп

Телескоп расположен в верхней части уровня строителя.Основное назначение телескопа — увеличивать удаленные объекты и приближать их. Телескоп движется горизонтально вокруг градуированного горизонтального круга. Горизонтальный круг отмечен на каждом 1 градусе до 360 градусов.

Объектив находится в конце телескопа. Он ловит видимый объект, и с помощью других линз внутри телескопа объект увеличивается.

На противоположном конце объектива сидит окуляр, куда смотрит пользователь.Внутри окуляра перекрестие проходит горизонтально и вертикально. Вращение окуляра позволяет перекрестию стать более сфокусированным и ясным. На корпусе телескопа расположена ручка фокусировки, которая позволяет четко сфокусироваться на видимом объекте.

линии Stadia расположены на окуляре. Линии стадионов — это короткие горизонтальные линии, расположенные выше и ниже перекрестия, которое проходит горизонтально. Линии стадионов делятся пополам вертикальным перекрестием, что позволяет пользователю находить расстояние до видимого объекта.

Флакон уровня
(градуированный флакон уровня)

Также известный как спиртовой уровень, градуированный флакон выравнивания используется для выравнивания телескопа, когда он находится на основании. Это работает очень похоже на традиционный уровень духа руки.

Опорная плита уровня строителя — это область, к которой уровень прикреплен к штативу. Существует три вида опорных плит, все со специальными инструкциями по креплению инструментов. При использовании резьбового основания инструмента его можно прикрутить к резьбовой головке штатива.При использовании штатива с плоской или купольной головкой, в нижней части штатива находится центральный болт, который необходимо вкрутить в уровень.

Подготовка к использованию Dumpy Level

При подготовке к настройке уровня строителя убедитесь, что у вас есть правильный штатив, так как штативы могут иметь разные типы головок.

  • При использовании крепления с центральным болтом 5/8 «: защитный колпачок от головки штатива должен быть надет на любую из ножек штатива с помощью крепления, найденного на колпачке.
  • При использовании резьбового крепления штативной головки: снимите защитный колпачок с резьбой и отложите в сторону. Снимите уровень с крепления на корпусе и привинтите головку штатива. После подключения к головке штатива наденьте защитный колпачок на крепление кейса.

Как только вы нашли правильную головку для вашего инструмента, вы можете начать настройку.

Установка уровня строителя

Поместите уровень непосредственно на головку штатива после извлечения уровня из футляра для переноски.Если уровень находится в другом месте, это может привести к повреждению инструмента. После установки его на штатив, следующим шагом является навинчивание или привинчивание к основанию штатива. Снимите защитные крышки с объективов и положите их в чехол для переноски. Вы также должны разместить зонтик на телескоп. После этих шагов процесс монтажа закончен.

Builder Как использовать уровень строителя

  1. Перед установкой уровня строителя убедитесь, что штатив устойчив и надежно установлен.
  2. Затяните навесное оборудование между уровнем строителя и штативом.
  3. Убедитесь, что четыре выравнивающих винта не слишком плотно прилегают к выравнивающей пластине.
  4. Первая позиция: выровняйте телескоп, пока он не окажется прямо над парой установочных винтов.
  5. Используя выравнивающие винты, отцентрируйте пузырек в спиртовой ампуле.
  6. Поместив оба регулировочных винта между большим и указательным пальцами, одновременно поверните оба винта в противоположных направлениях и следите за движением в градуированной пробирке для спиртового раствора.
  7. Переместите большие пальцы вместе внутрь или наружу. Пузырь будет следовать за большим пальцем левой руки.
  8. Вторая позиция: когда пузырь отцентрирован, поверните телескоп на 90 °.
  9. Повторяйте большие и большие действия, пока пузырь не окажется в центре во второй позиции.
  10. Поверните телескоп обратно в первое положение и сделайте правильные регулировки, чтобы инструмент оставался в горизонтальном положении.
  11. Переместите инструмент на различные ступени 360 ° и проверьте, чтобы инструмент был на одном уровне во всех точках.
  12. Сфокусируйтесь на уровне вашего строителя, нацелив телескоп на объект. Сначала он должен выглядеть размытым, но поворот окуляра влево или вправо должен сделать объект более четким.
  13. После фокусировки окуляра направьте уровень непосредственно на конкретную цель.
  14. Удерживая перекрестие в фокусе, используйте ручку фокусировки, чтобы сделать заданный объект четким.
  15. Вы готовы сделать точные измерения.

Вернуться к началу

Optical level from Johnson Level Как проверить уровень строителя

  1. Проверьте уровень вашего строителя.Есть ли повреждения? Какие-нибудь части сломаны?
  2. Получите 100+ футовую рулетку и два измерительных стержня. Вам нужно будет находиться на большой открытой площадке. Чем лестнее, тем лучше.
  3. Установите уровень строителя на штативе.
  4. Найдите винты с накатанной головкой и поверните их, чтобы выровнять флаконы по центру.
  5. Измерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждом месте.
  6. Прочитайте измерение первого стержня через уровень строителя.Подтвердите, что он измеряет 100 футов.
  7. Прочитайте и запишите расстояние до второго стержня.
  8. Если два уровня показываются одинаково на уровне строителя, ваш уровень откалиброван.
  9. Если нет, ваше устройство необходимо откалибровать. Читайте дальше, чтобы узнать, как откалибровать уровень строителя.

Вернуться к началу

Builder Как калибровать уровень строителя

  1. Если вы уже проверили, нуждается ли ваш уровень в калибровке, перейдите к шагу 9.
  2. Внимательно осмотрите уровень строителя. Есть ли повреждения? Какие-нибудь части сломаны?
  3. Получите 100+ футовую рулетку и два измерительных стержня.
  4. Установите уровень строителя на штативе.
  5. Найдите винты с накатанной головкой и поверните их, чтобы выровнять флаконы по центру.
  6. Измерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждом месте.
  7. Прочитайте измерение первого стержня через уровень строителя.Подтвердите, что он измеряет 100 футов.
  8. Прочитайте и запишите расстояние до второго стержня.
  9. Если два уровня показываются одинаково на уровне строителя, ваш уровень откалиброван.
  10. Если нет, отрегулируйте флаконы, начиная с шага 4, наполовину отличия в двух измерениях.
  11. Повторите измерения.
  12. Повторяйте процесс (шаги 6-8), пока расстояния не будут одинаковыми.

Вернуться к началу

Маркировка базовой линии

Линия уровня или контрольная линия — это линия визирования, которая устанавливается через телескоп.Это создано в горизонтальном перекрестии и требует двух рабочих, чтобы установить.

  1. Оператор смотрит в окуляр телескопа, а дополнительный рабочий держит градуированный посох или рулетку вертикально в измеряемой точке.
  2. Прибор и персонал используются для сбора или переноса возвышений во время осмотра площадок и строительства зданий.
  3. Измерение начинается с эталона с известной высотой или с произвольной точки с предполагаемой высотой.

полезных советов по уровням строителя

  • Когда объектив не используется, он должен быть закрыт крышкой объектива для предотвращения повреждения оборудования.
  • Съемные зонтики полезны для предотвращения бликов и защиты объектива.
  • не поднимайте свой уровень за телескоп; всегда обязательно поднимайте его за основание.
  • Убедитесь, что поворачиваете оба винта одновременно и скорость при выравнивании уровня строителя.
  • Убедитесь, что уровень строителя выровнен по всем 360 градусам направления; если этого не сделать, измерения будут некорректными.
  • Убедитесь, что выравнивающие винты не слишком затянуты — слишком точные винты необходимо ослабить для получения наиболее точных результатов.
  • Не смотрите на солнце через телескоп.
  • Держите оба глаза открытыми, когда смотрите в телескоп. Это позволит избежать утомления ваших глаз и устранить косоглазие.
  • Видимое изображение будет наиболее четким, если оно будет разделено перекрестием.Это самое точное место на объективе.
  • Прыжок изображения называется «параллакс». С каждым движением поворачивайте ручку фокусировки, пока изображение не перестанет прыгать.
  • Не прикасайтесь к штативу в любое время после установки уровня строителя. Это может вызвать проблемы с измерениями, а также с точностью уровня.
  • В случае резьбового основания инструмент должен быть отвинчен перед тем, как его снять.
  • Отвинчивая резьбовое основание, обязательно держите инструмент одной рукой.Также убедитесь, что вы держите инструмент за раму.

Покупайте все оптические уровни от Johnson Level.

Ознакомьтесь с руководством Johnson Level о том, как использовать инструменты и уровни, чтобы узнать больше о том, как использовать информацию.

© 2010 Johnson Level & Tool Mfg. Co., Inc.

.

Фундамент зданий: пошаговое руководство

Фундамент строительства является решающей отправной точкой в ​​строительстве дома. Ваши фонды будут безопасно распределять вес вашего нового дома и предотвращать распространение недр, избегая неравномерного урегулирования структуры, что может привести к структурным проблемам в будущем.

Ошибки на этом этапе могут оказаться дорогостоящими, поэтому очень важно дважды проверить все измерения, отметить их на планах и убедиться, что все работают с одним и тем же набором планов.Будьте готовы проявить гибкость, если в процессе раскопок обнаружатся неожиданные условия грунта (для этого этапа необходимо выделить здоровый бюджет на случай непредвиденных обстоятельств).

Если вы не уверены, какую систему фундаментов выбрать или с каким типом грунта вы имеете дело, обязательно ознакомьтесь с нашим руководством по системам фундамента и типам грунта.

Затем, независимо от того, управляете ли вы проектом, выполняете ли вы часть работы самостоятельно или хотите получить представление о том, что собирается делать ваш строитель, приведено пошаговое руководство по планированию фундамента здания.

Вам, как правило, понадобится:

  • арматурная сетка в фундаментном бетоне
  • сжимаемый материал для облицовки траншей
  • полиэтиленовая мембрана скольжения
  • нарезанные металлические штифты для использования в качестве маркеров, готовых на площадке
  • несколько граблей и пар резиновых прокладок (вы будете удивлены, сколько людей появятся на работе в качестве инструкторов)
  • , чтобы быть в курсе любых начальных сроков. Если инженеры разработали фундамент, для которого требуются арматурные каркасы, их, возможно, придется изготовить за пределами площадки
  • , чтобы заранее подумать о предоставлении услуг в дом, поэтому проложите несколько отрезков трубы или воздуховода для прохождения через бетон.

1. Начните строить фундамент, выделив начальную точку уровня

Отметьте начальную точку уровня (Изображение предоставлено: Строительство домов и ремонт)

Что такое базовая точка?

Исходная точка — это точка отсчета, из которой могут быть выполнены дальнейшие измерения. Точка может быть основана на уровне готового этажа, существующего здания или ориентира.

Сначала вам понадобится точка базового уровня. Если вы строите пристройку, то обычно это законченный уровень пола или влагозащищенный курс (DPC) существующего здания.Для новых построек это будет отмечено на плане как фиксированная точка, такая как крышка люка или маркер на дороге или тротуаре.

Базовая точка важна: все ваши измерения высоты относятся к этой точке, поэтому любые ошибки могут впоследствии вызвать проблемы, особенно если на здании установлено ограничение по высоте.

2. Рассчитать материал, подлежащий удалению

Рассчитать, сколько материала необходимо удалить и очистить в качестве отправной точки для ваших фундаментов и избыточного участка (Изображение предоставлено: Строительство домов и ремонт)

Далее рассчитайте, сколько материала нужно для быть удаленным с площадки, чтобы в конечном итоге вернуться на уровень готового пола после того, как все слои напольных покрытий (изоляция, бетон, стяжка и т. д.) опустятся.Время, затрачиваемое на уровне площадки на этом этапе, в дальнейшем облегчит ситуацию, когда экскаватор не сможет достичь областей, которые не были вырыты достаточно глубоко.

3. Используйте разметочные линии для разметки фундаментов вашего здания

Начните разметку стен, начиная с одной угловой точки (Изображение предоставлено: Строительство домов и ремонт)

Начните разметку стен. Установите деревянные барьеры в конце каждой стены так, чтобы не было места, где должен быть экскаватор.Они несут струнные линии, которые представляют грани стен вашего здания. Там, где пространство ограничено, используйте вместо этого угловые штыри и установите препятствия после того, как бетон залит.

4. Разметьте траншеи для фундаментов вашего здания

Используйте маркерную краску, чтобы выделить опоры (Изображение предоставлено: Homebuilding & Ремонт)

Начните выравнивать опоры, опираясь на исходную точку. Когда дело доходит до расширений, никогда не думайте, что существующее здание квадратное; выберите сторону, к которой вы должны быть квадратом, и установите линию, затем поставьте ее в квадрат.

Самый простой способ сделать это — использовать теорему Пифагора (квадрат гипотенузы равен сумме квадрата двух других сторон). Если вы измеряете длину своей первой стены, а затем закрепляете рулетку на каждом конце, вычисляя длину гипотенузы, вы можете использовать обе ленты, чтобы дать вам третью точку точно под углом 90 ° к вашей первой линии.

Кроме того, большинство современных лазерных уровней имеют функцию квадрата, которая делает это для вас.

5. Отметить все углы

После того, как две линии настроены на 90 °, можно выполнить другие измерения (Изображение предоставлено: Строительство дома и ремонт)

После того, как две линии настроены на 90 °, все остальные измерения могут быть выполнены с этой точки, со всеми отмеченными углами и соединениями.Многие водители экскаваторов очень рады, что вы пометили линии «центра копания», но вы можете предпочесть пометить обе стороны траншей.

Проверьте ширину ваших стен и оставьте 150 мм с обеих сторон, затем используйте строку для обозначения траншей маркерной краской.

6. Начните копать фундаментные траншеи

Копать траншеи можно начинать (Фото: Строительство домов и ремонт)

Теперь вы готовы начать копать. Установите уровень вашего сайта на глубину, которую вам нужно копать и часто проверять.В конечном счете, инспектор по контролю за зданием должен решить, как далеко вы должны пройти; они будут проверять на этом этапе и консультировать.

7. Введение колышков глубины и заливки

Введение колышков глубины в траншеях, чтобы показать, где вам нужно заполнить бетон до (Изображение предоставлено: Строительство дома и ремонт).

После того, как Building Control посетил, вы готовы залить фундаменты. Вы должны поместить колышки глубины в траншеи, чтобы показать вам, как глубоко засыпать, но вы можете обнаружить, что маркировка краев траншей маркерной краской также работает хорошо, с окончательным повторным определением уровня площадки и бетонными граблями, чтобы они были на месте. на — чем точнее вы можете быть со своими уровнями, тем легче (и дешевле) будет следующий этап.

Также убедитесь, что воздуховоды установлены для любых труб или кабелей, которые должны пересекать траншею под бетоном.

Начните заливать фундаменты с помощью насоса или рабочих с курганами (Изображение предоставлено: Строительство домов и ремонт)

Если ваш участок труднодоступен, возможно, стоит подумать о бетононасосе. Это может работать более экономически выгодно, чем несколько тел с курганами.

Содержание сайта в чистоте при строительстве фундаментов

Прежде чем запускать экскаватор, вам нужно решить , что будет с добычей .Если он находится на месте, вам может потребоваться нанять его в самосвале, чтобы его можно было хранить в подходящем месте, где он не будет мешать сборке.

В противном случае вам придется организовать грузовые автомобили, чтобы довести их до сведения. Время оборота или расстояние до наконечника будет определять, сколько грузовиков необходимо для обеспечения непрерывности раскопок.

Вам также необходимо решить , сможете ли вы загружать бетон непосредственно в траншеи или понадобится насос .Если вы выбираете насос — всегда хорошая идея, если ожидается более трех нагрузок — тогда его нужно будет бронировать, а поставщикам бетона следует посоветовать, чтобы их смесь и время оборота могли быть скорректированы для обеспечения непрерывной заливки.

Доставка грузовиков на участок

Если бетон направляется из грузовика в траншею, вам необходимо убедиться, что для парковки у него есть устойчивая и устойчивая площадка.

Большинство смесей можно «протягивать» вокруг траншей с помощью граблей, но если стороны траншей неустойчивы, это может привести к разрушению и нежелательному загрязнению бетона.(В этом случае может помочь закрытие траншей перед заливкой.)

Грузовые автомобили имеют удлинительные пандусы, но обычно они могут достигать максимум около 4 м. Если грузовые автомобили не могут разгружаться в различных удобных точках вокруг здания, тогда лучше всего использовать насос.

Добавление фундамента при строительстве фундаментов

Если ваши условия грунта кажутся сложными, вам стоит подумать о строительстве фундамента. Если вы рассчитываете потратить, скажем, 30 000 фунтов стерлингов на то, чтобы подняться на землю, то, возможно, вы на полпути к стоимости подвала, и вы можете обнаружить, что вы можете значительно увеличить стоимость дома, чем дополнительные расходы подвал построить.

,
УРОВЕНЬ СТРОИТЕЛЬСТВА — КАК И ЧТО ВЫБРАТЬ И КАК ИСПОЛЬЗОВАТЬ | Своими руками

Большинство ремонтно-строительных работ не обходятся без уровня здания — инструмента, позволяющего определять степень отклонения поверхностей от горизонтали или вертикали. С помощью такого устройства вы можете проверить выравнивание стены или просто повесить полку, поставить плитку. Простота выбора этого инструмента обманчива. Не случайно на каждом строительном форуме этот вопрос ставится в отдельной теме.Итак, мы выясним что к чему и рассмотрим три типа уровней.

Пузырьковый уровень здания

Самый распространенный уровень, знакомый многим, это пузырь.

По своей конструкции это узкий вытянутый прямоугольник с одной или тремя колбами.

Корпус может быть сплошным или полым — есть только тонкие стенки. Материал корпуса , уровень конструкции — металл, ударопрочный пластик и их комбинации в различных соотношениях. Колбы заполнены спиртом и имеют воздушный шарик, показывающий отклонения.Одна из колб показывает вертикальные ошибки, другая — горизонтальную. Третий — наклонная шкала, иногда с возможностью регулировки. Расширяет функционал только условно, потому что рано, потому что в работе используются только первые две ампулы.

Одной из важных характеристик уровня является его длина. На рынке представлены модели длиной от 20 см до 2,5 м. Нет уровня для всех случаев жизни. Каждый рассчитан на определенный вид работ:

  • короткий подходит для установки небольших элементов, например розеток или выключателей, прожекторов;
  • В среднем
  • , около 40 см, предназначен для крупномасштабных работ, таких как укладка плитки;
  • Длинный, например двухметровый, используется в качестве контрольной шины для проверки непланарности.

В дополнение к длине важна эргономика. Удобнее работать с уровнями с ручками (лучше прорезиненными). Ампула с воздушным шариком должна быть хорошо видна, а сам шарик должен быть большим. Дополнительным бонусом от некоторых производителей являются магнитные вставки, которые позволяют крепить планку к металлическим поверхностям. Что касается материала корпуса, его долговечность легко определить визуально и на ощупь. Не мешает и линейка, расположенная на длинном узком лице.

Прежде чем купить инструмент, вы должны проверить его. Это можно сделать прямо на прилавке.

Здание гидро уровня

Уровень воды меньше, но это не бесполезный инструмент. Он используется для оценки относительного положения удаленных объектов относительно выбранной горизонтальной плоскости. Простейший гидроуровень — это гибкая прозрачная трубка (шланг) с открытыми концами, частично заполненная водой. Для правильной работы вода должна быть чистой и без пузырьков воздуха. Действие гидро уровня основано на законе сообщающихся сосудов Паскаля.Согласно этому закону давление, оказываемое на жидкость в некотором месте на ее границе, передается без изменения всех точек жидкости.

Длина предлагаемых шлангов варьируется в пределах 3-25 м. На концах шланга колбы ставятся на весы, верхняя часть которых закрыта крышкой.

Гидравлические уровни довольно просты в использовании, особенно если вам необходимо проверить уровень в удаленных точках. Неоспоримым преимуществом таких систем является относительная дешевизна, обусловленная их простотой.Однако у них тоже есть недостатки. Главное, что область применения гидро уровня ограничена горизонтальными поверхностями. Кроме того, вы должны строго соблюдать требования, изложенные выше.

Лазерный уровень здания

Как следует из названия, механическая работа была поручена цифровым технологиям. Компактные системы, работающие от пары пальцевых батарей, позволяют проецировать лазерный луч на расстояние до 100 м. Правда, самые точные измерения доступны в десятках.

Такие уровней здания делятся по возможности. Один из инструментов способен строить направления (точки отбивания), другие — плоскости (чтобы превратить луч в плоскость).

Cross Лазерные строительные уровни могут давать 2-10 лазерных линий, тем самым повышая точность работы.

В действии уровни довольно просты, достаточно ознакомиться с прилагаемой инструкцией и немного попрактиковаться. Устанавливается на конструкцию штативов, ремней и магнитов.

Главный недостаток лазерных уровней — высокая цена — это результат симбиоза высокой точности и широкого спектра применений. Продавец проверяет показатели эффективности. Но это еще не все: обеспечение качества должно быть задокументировано. Лучше выбрать уровень в магазине с широким ассортиментом. Знающие продавцы проконсультируют вас и подскажут, как получить качество, не переплачивая за бренд.

Независимо от типа здания , уровень здания Должен эксплуатироваться осторожно, без механических повреждений.Необходимый уход ограничен простой очисткой.

Популярные бренды и производители строительных уровней

  • Kapro
  • Stabila
  • Ермак
  • Bosch
  • Gross Laser
  • Акула (Израиль)
  • Лидер
  • JYC

ЛАЗЕРНЫЕ УРОВНИ

С ЗЕЛЕНЫМ ЛУЧОМ — ЧТО ТАКОЕ И ЧТО ВЫБРАТЬ

Чтобы построить красивое и долговечное здание, необходимо выполнить важное условие — обеспечить точные геометрические параметры конструкции.стены должны быть строго вертикальными,

И перекрытия, горизонтальные части оконных и дверных рам, крыши и навесов — строго параллельно линии горизонта. Как этого добиться? С помощью устройств для разметки линий или углов. На сегодняшний день наиболее совершенными устройствами для таких операций являются лазерные уровни. Наиболее распространенные уровни — с красным лучом, но постепенно они заменяются более сложными измерительными приборами — зеленым лазером.

© Автор: Андрей Геннев

Лазерный уровень (лазерный уровень) — это оптическое электромеханическое устройство, которое проецирует на поверхности строительных конструкций линии, точки или плоскости, расположенные строго вертикально, горизонтально или под заданным углом.

Основным элементом этого уровня является светодиод, излучающий тонкий и яркий свет монохроматического луча (одна длина волны видимого диапазона спектра). В первый раз после изобретения лазерные лучи использовались в оборонной промышленности, затем они использовались в медицине, после чего они использовались в других отраслях, в том числе в строительстве. Итак, в настоящее время лазерные уровни стали одним из главных инструментов в руках управляющего. Они используются на всех этапах строительства зданий — от нулевого цикла до, например, монтажа профилей для вентилируемого фасада, а также для отделочных работ.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

В настоящее время ведущие производители лазерного измерительного оборудования используют мощные светодиоды двух цветов — красного и зеленого. Первый, с длиной волны света 635 нм, излучает красный цвет со слабым желтоватым оттенком, а именно этот светодиод был установлен на первых лазерных уровнях, появившихся на рынке, и до сих пор используется довольно широко.

Однако в новых версиях лазерных устройств все чаще появляются светодиоды с зеленым излучением с длиной волны 515-532 нм.

Почему зеленый лазер лучше? Дело в том, что наш глаз наиболее чувствителен к длине волны видимого спектра в 555 нм, что соответствует зелено-желтой области спектра, что означает, что измерительные приборы, работающие с зеленым лазером, имеют наивысшую эффективность. В экстремальных областях этого спектра — УФ и ИК (315 и 780 нм соответственно) — чувствительность глаза резко падает, стремясь к нулю, поэтому мы их просто не видим. В этом случае красный лазер расположен вблизи ИК-спектра.Если взять два лазерных источника света одинаковой мощности зеленого и красного цветов, то первый будет казаться примерно в 30 раз ярче. В то же время мощность зеленого излучения от лазерного источника составляет <1 мВт, что относится к такому источнику как лазер 2-го класса, безопасный для человека. Кроме того, зеленые линии по сравнению с красными намного лучше видны на улице даже в солнечную погоду, а также в помещении при ярком освещении. Таким образом, преимущества зеленых лазеров очевидны, но зеленые светодиоды появились сравнительно недавно и все еще довольно дороги.

Обратите внимание, что первые лазерные уровни местных неименных компаний использовали более дешевую цепочку кристаллов, которые преобразуют инфракрасное излучение лазерного диода в видимый зеленый луч.

Опасность этого преобразования заключается в том, что когда устройство падает, кристаллы или излучатель могут двигаться, и лазер перестает светиться зеленым светом, но не прекращает излучение. При случайном попадании в глаза его излучение может привести к серьезным травмам пользователя или окружающих. Таким образом, серьезные бренды, такие как DeWALT, Leica, Bosch и другие, выпустили эти устройства заметно позже, чем местные неименные компании — только после появления на рынке зеленых светодиодов, без использования цепочки кристаллов, которые изменяют длину волны.

В конце концов, они не могли позволить себе выпустить устройство, потенциально опасное для здоровья человека. Но значительная энергоемкость зеленых светодиодов все еще сохраняется. Так. если четырех батарей типа АА достаточно для работы с уровнем на красном лазере в течение 1,5-2 недель, то в сочетании с устройством на зеленом лазере их может не хватить даже на два дня, и, следовательно, на источник питания Оборудование на зеленых лазерах это преимущественно не аккумуляторы, а современные литий-ионные аккумуляторы.Это объясняет тот факт, что уровни с зелеными лазерами намного дороже, чем с красными лазерами, поэтому последние по-прежнему широко используются.

Несколько слов о лазерах с длиной волны противоположной части видимого спектра: бирюзовый (473 нм), синий (445 нм) и фиолетовый (405 нм). Как известно из школьного курса физики, многие вещества освещаются лучом света из этой части спектра. есть флуоресценция (самосветимость), яркость которой может восприниматься нашим глазом выше, чем яркость самого источника света.Поэтому даже самые слабые лазерные уровни с лучами из этих частей спектра относятся к классу опасности 4 и при неправильном использовании могут нанести вред коже и глазам человека. Помимо опасностей для здоровья, они имеют самую низкую эффективность. быстро нагревается и поэтому должен периодически обесточиваться, хотя они могут излучать на расстоянии до 1000 м. Далее мы будем рассматривать только зеленые лазерные уровни.

ВИДЫ ЗЕЛЕНОГО ЛАЗЕРНОГО УРОВНЯ

Уровень (уровень) предназначен для выравнивания поверхности, то есть определения разницы в высоте двух или более точек поверхности.Другими словами, чтобы определить величину его неровности или угол его наклона к линии горизонта.

В зависимости от метода и возможностей измерения различаются точечный, линейный (позиционный) и вращательный уровни. В первых двух лазер, как правило, закреплен на маятниковом подвесе, чтобы реализовать возможность самовыравнивания, а в третьих он может вращаться, создавая плоскость. Точечные плоскости обычно отображают от трех до пяти точек в разных плоскостях (вверх-вниз, влево-вправо, к себе или от себя).

Точки можно увидеть только на плоскостях (пол, потолок, стены), находясь на расстоянии до 30 м от источника излучения. Часто такое устройство на строительной площадке называют лазерным отвесом, поскольку оно позволяет быстро переносить разметки от пола до потолка для монтажа гипсокартонного профиля.

Это также облегчает установку направляющего профиля вентилируемого фасада, позволяя как поддерживать вертикальность, так и поддерживать плоскость, в которой выполняется установка.Если лазерный луч направлен на оптическую призму, то это позволит получить рассеянный плоский световой поток, дающий ровную линию на поверхности, на которую он направлен. И это уже будет строитель самолета. Точность положения лазерного луча в пространстве и видимость создаваемых им точек и линий напрямую зависят от качества оптики. Этот уровень можно использовать при ремонте помещений, в частности, при установке гипсокартонных панелей и перегородок, установке маяков напольного освещения, перемещении центра отверстия для санитарных и отопительных труб в полах и т. Д.

Линейный уровень позволяет отображать прямую линию света в плоскости, попадающей в диапазон действия лазера, что удобно при выполнении как общих строительных, так и отделочных работ. Такие устройства наиболее востребованы, когда необходимо постоянно проверять положение возводимой строительной конструкции (например, из кирпичной кладки из блоков, стен из панелей SIP и т. Д.) Или накладывать на поверхность отделочные материалы (плитку и т. Д.). ). Рабочее расстояние (дальность луча) составляет до 30 м, а при работе с приемником излучения — до 50 м.

Для ремонта и внутренней отделки помещений это удобно, если устройство может образовывать как вертикальные, так и горизонтальные линии, а также давать «крест» на полу и на потолке. Благодаря особенностям развертки луча, линия отображается, как правило, только на той части комнаты, на которую указывает устройство. Поэтому важным параметром таких уровней является угол сектора, на который проецируется плоскость, и он чаще всего составляет не менее 120 °. Так, в диапазоне базовых моделей DeWALT она равна 160 °, а самые сложные и точные линейные уровни полностью закрывают проекции всех плоскостей и работают на 360 °.

При 160 ° балка подается на часть рабочей зоны, например на одну стену и фрагмент потолка или пола. Чтобы получить отметки на другой стене, устройство должно быть развернуто. Количество формируемых плоскостей различно, разметка может выполняться одновременно на нескольких стенах. Существуют двух- и трехлучевые линейные уровни.

Уровни вращения напоминают линейные, но в них светодиод установлен на вращающейся головке, что позволяет производить разметку не в ограниченном уголком секторе, а сразу по всему периметру помещения.Они используются для установки опалубки, монолитов, планирования нулевых уровней парковки, дорог в качестве альтернативы оптическому уровню. На таких уровнях используется более сложная оптико-механическая система, чем на точечном и линейном уровнях, поэтому устройства стоят дороже, чем устройства первых двух типов.

Поскольку такие счетчики оправдывают себя только при выполнении сложных профессиональных работ, а не дома, то им предоставляется полный набор аксессуаров для всего комплекса нивелирующих работ (см. Фото).В настоящее время ряд производителей разрабатывают комбинированные модели, сочетающие возможности вращательного и линейного уровней.

Вышеуказанные типы лазерных уровней поставляют на внутренний рынок, помимо DeWALT, такие бренды, как Bosch, Leica, ADA, RGK, Condtrol, Insrumax, Spectra Precision, Infiniter, Geo-Fennel, и другие.

Они имеют общий принцип измерения, но различаются по размеру, весу, комбинации и количеству лазерных лучей, конструкциям вспомогательных принадлежностей и ряду других технических решений.Большинство из них оснащены гироскопическим или маятниковым механизмом самовыравнивания, который обеспечивает точное выравнивание инструмента по вертикали и горизонтали, если предварительная ориентация для каждой из этих осей не превышает ± 4 или ± 5е. Перед началом работы прибор должен быть установлен на подставке штатива или на поверхности, на которой он установлен, с помощью регулировочных винтов.

Для точечных и линейных уровней начальное отклонение не должно превышать ± 4 °, а для вращательного ± 5e механизм самовыравнивания выведет лазерный луч в нулевое положение.Если этого не произойдет ни до, ни во время измерения, луч начнет мигать, указывая на то, что прибор не может использоваться и должен быть отрегулирован заранее. Маятниковый механизм обеспечивает возможность блокировки при транспортировке для предотвращения его повреждения. При правильной начальной настройке точечные и линейные уровни дают погрешность не более ± 0,3 мм / м, а вращательные не превышают ± 0,05 мм / м.

Лазерные уровни

питаются от батарей типа АА или от батарей емкостью 2,0 Ач для напряжения 10,8 В (точечные и линейные уровни) или 18 В (уровни вращения), которые обеспечивают их длительную работу.Набор уровней включает в себя адаптер питания для зарядки аккумуляторов.

ПРАВИЛА БЕЗОПАСНОЙ РАБОТЫ С ЛАЗЕРАМИ

Перед работой с лазерным измерительным устройством, даже если это обычная лазерная указка, вы должны ознакомиться с правилами безопасности, изложенными в СанПиН 5804-91.

Это защитит от повреждения глаз, ожогов кожи и других частей тела, опасность возгорания, возможную при использовании лазерного источника света. Таким образом, при продолжительной ежедневной работе с лазерным уровнем, когда возможно периодически случайно попадать в глаза, имеет смысл всегда носить специальные зеленые или красные светоизлучающие точки, в зависимости от цвета используемого лазерного излучения, даже если Только источники самого маломощного излучения мощностью до 2 мВт не выше, чем второй из четырех классов.

Поскольку лазерное излучение является монохромным, для глаз опасно не только направлять луч, но и отражать, например, от головки ногтя, осколка стекла, ламинированного пола, наконечника отвертки, блестящей пуговицы на одежде и аналогичные отражающие зеркальные отражающие поверхности.

Категорически запрещается использовать сварочные очки для защиты глаз от лазерного излучения, поскольку они, во-первых, предназначены для уменьшения интенсивности излучения в другом диапазоне видимого спектра, а во-вторых, они задерживают слишком много излучения от всего спектра, поэтому лазерный луч может быть не виден.

ВСПОМОГАТЕЛЬНЫЕ АКСЕССУАРЫ

Геодезический штатив и штатив являются наиболее распространенными устройствами для фиксации и фиксации лазерных уровней в стационарном положении. Их можно приобрести отдельно или как часть полного набора аксессуаров устройства.

В большинстве случаев производители предусматривают в устройствах два резьбовых отверстия — для штатива и подставки для фотографий. Для ротационного лазера также имеется адаптер наклона, который позволяет регулировать угол от 0 до 90 °.

Зеленая цель осветит точку лазерного луча, направленного на эту цель.Электронный детектор оптического и акустического воздействия увеличит рабочий ход лазерного луча до 300 м. Поскольку лазерные уровни используются в условиях строительной площадки, необходимо, чтобы они имели защищенный от ударов корпус, выполненный из ударопрочного пластика и дополненный амортизирующими резиновыми прокладками, чтобы снизить риск повреждения устройства в случае случайных ударов и падений от высота (обычно до 2 м).

Зеленые и красные лазерные уровни — видео обзор

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже другие записи на тему «Как сделать своими руками — домохозяин!»

  • Выбор дальномера, уровня и уровня для строительства Какие и какие лучше …
  • Лазерный гравер как резак в домашних условиях — тестирование Применение лазерного гравера — тестирование …
  • Какие лампы для освещения саженцев выбрать Мы подбираем лампы для дополнительных сеянцев, чтобы …
  • Какой самолет нужен для каждого плотника? Какой самолет нужен в столярном деле…
  • В каком стиле создать сад? Советы по ландшафтному дизайну СОЗДАНИЕ САДА МЕЧТЫ Если вы еще …
  • Ящик для выращивания зелени своими руками Мини-теплица для выращивания рассады …
  • Как и что выбрать, как использовать лазерную рулетку — дальномер Выбор и использование лазера правильно …

    Подписаться на обновления в наших группах и поделиться.

    Давайте дружить!

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
