обзор – Сделаем мебель сами

Здравствуйте дорогие друзья.

В своих статьях я не раз обращал ваше внимание на то, что современные технологии изготовления корпусной мебели (и условия ее изготовления) таковы, что человеку, для того, чтобы сделать любое изделие, нужен только проект, деньги (на закупку материалов и фурнитуры), и, собственно, свои (или чужие) руки для его сборки и установки.

Но, проектируя мебель, любой мебельщик должен «играть по правилам» посредников, участвующих в этом производстве, например, тех же изготовителей мебельных фасадов.

Например, такие фирмы-изготовители, имеют, так называемый, стандартный ряд, а за изготовление нестандартных размеров, как правило, берут хорошую наценку.

А если дело касается изготовления радиусных фасадов, то «нестандарт» касается только размеров фасадов по высоте.

Радиусы таких фронтов в любом случае, будет стандартными (да и как иначе, если на фирме под их изготовление существуют определенные шаблоны, не будут же они под каждый «нестандартный» заказ изготавливать новые шаблоны).

Их, обычно, три-четыре варианта (а то и меньше).

Но как же так получается, что, иногда, «на глаза» попадается мебель, фасады которой имеют явно не стандартные радиусы кривизны?

А это происходит тогда, когда мебельщик включает в свой, довольно простой (с точки зрения организации производства) производственный процесс, самостоятельное их изготовление.

Таким образом, немного усложнив сам процесс, можно делать мебель, которую не делает «в округе» никто!

Для примера мы с вами рассмотрим изготовление гнутых фронтов из МДФ нестандартного радиуса скругления.

Упрощением данного процесса будет то, что нет необходимости изготавливать специальный шаблон каждый раз.

Шаблоном может служить сам модуль и его кривые полки и горизонты.

Итак, каждый фасад изготавливается из двух листов МДФ, толщиной 9мм (в итоге, их конечная толщина будет 18мм).

Если взять изначально, плиту с большей толщиной, то может возникнуть проблема при изготовлении элементов с малым радиусом.

При вырезке заготовок, нужно учесть, что наружный радиус будет всегда больше внутреннего (за счет толщины изделия), и с этим учетом, нужно дать допуск на размеры листов (так же, необходимо дать допуски на размеры по высоте). Они все равно, в процессе последующей обработки обрежутся.

На заготовках нужно сделать метки их центров, для того, чтобы потом точно подогнать друг к другу.

Для того чтобы согнуть листы МДФ, нужно сделать пропилы (примерно, на расстоянии 5-ти миллиметров друг от друга). Пропилы должны быть такими, чтобы не доходить до края листа на 1-1,5 миллиметра.

Из стружки (которая в любом случае будет образовываться в результате такой обработки) и столярного клея, нужно сделать специальную «пасту», которой заполнить получившиеся пазы в МДФ.

Получившаяся смесь для этого, должна быть не слишком густой и не слишком жидкой (ее плотность можно регулировать, добавляя обычную воду).

Итак, когда пазы от пропила на заготовках заполнены вышеописанной пастой, их нужно закрепить на шаблоне (в данном случае, на модуле, который, и будет выполнять роль шаблона).

Лицевая сторона МДФ должна быть сверху и снизу.

То есть, первый лист ложится лицевой стороной на шаблон, а пропилами вверх. А второй лист ложится пропилами вниз (к пропилам первого листа) и лицевой стороной вверх.

Сами листы фиксируем на шаблоне с помощью струбцин, и листы прибиваются друг к другу сапожными гвоздиками.

Эти гвоздики потом нужно будет вытянуть, а отверстия, которые они оставят на поверхности материала, зашпаклюются при его последующей обработке.

Итак, зафиксированные листы держим до полного высыхания, после чего, снимаются, и начинается их обработка (обрезка и обработка краев, торцов, шпаклевка, грунтовка, покраска).

Вот так, по сути, довольно просто (и, что самое главное – в домашних условиях) можно сделать отличные фасады.

А, имея такую возможность, можно делать красивую и неповторимую мебель.

На этом все.

До новых встреч.

гид по выбору и созданию идеального дизайна

Каждая хозяйка хочет сделать свою кухню комфортной, красивой и неповторимой. Со всем этим справятся радиусные фасады для кухни, их еще называют гнутыми. Лучше всего они будут смотреться на средней или большой площади, но и в маленьком пространстве можно использовать отдельные элементы.

Плюсы и минусы

Такой оригинальный гарнитур всегда обращает на себя больше внимания, чем обычный. Тем более, самые мелкие недостатки и дефекты помещения остаются незаметными: сглаживаются неровности стены, изъяны покрытия на полу и геометрии помещения.

Можно назвать много достоинств выгнутых фасадов:

  • красота и эстетичность. Зачастую только этот фактор и влияет на выбор хозяев, поскольку он играет очень большую роль. Многим сами плавные и овальные формы кажутся намного привлекательнее постоянных прямых углов;
  • надежность, обеспеченная хорошей устойчивостью. Здесь не требуется усиления или установки каких-то ребер жесткости, поэтому процесс изготовления не такой и тяжелый;
  • безопасность. Хозяева будут долго радоваться отсутствию острых углов, когда появятся маленькие дети;
  • повышенная вместимость. Если сравнить вместимость одинакового размера стандартного гарнитура с радиусным, то последний выиграет;
  • увеличенное рабочее место за счет радиальных выступов;
  • зонирование. Вогнутыми и выпуклыми элементами очень удачно можно разделить пространство на различные функциональные зоны;
  • широкий ассортимент как по конструкции, так и по цвету;
  • возможность установки на маленьких и на больших кухнях.

Минусы радиусных фасадов не так многочисленны:

  • внешний вид. Все-таки не всем нравится такая экстравагантная мебель;
  • цена. Производство гнутых панелей сложнее, перерасход материала больше, а инженерные расчеты сложнее — это все отражается на стоимости;
  • сроки. Такой гарнитур зачастую выполняется на заказ, что отражается на сроках ожидания мебели;
  • если комната не обладает большой площадью, например, в хрущевке, то гарнитур может выглядеть не так эффектно, как планировалось.

Стандартные размеры

Чтобы не было расхождений параметров отдельных элементов, были созданы типовые размеры, которых придерживается большинство производителей. Фасады могут иметь 4 разных радиуса с индивидуальными размерами.

РадиусВнутренний радиусВнутренняя хордаНаружная хордаДлина дуги
R3002,84 см4 см4,22 см5,15 см
R4003,84 смСреднее значение — 5,6 см6,5 см
R7006,845,18 см5,3 см4,65 см
R10009,847,13 см7,25см7,4 см

Стандартные значения высоты фасада следующие: 536, 573, 716, 956, 1316 мм.

Выбор материала и покрытия

Не из любого материала можно изготовить такую сложную конструкцию. К примеру, редко используется массив дерева, поскольку только некоторые породы подходят — береза, кедр или бук. В основном, для производства радиальных фасадов используют только пять вариантов:

  1. Многослойная фанера. Ее используют мастера, которые изготавливают кухни своими руками. В этом случае критическую роль играет точность все замеров и радиуса изгиба. Но фанера — материал упругий, прочный и податливый, поэтому производство можно запустить даже в домашних условиях.
  2. ДСП. Еще один вариант, который можно использовать и в домашних условиях — ДСП хорошо гнется, поэтому работа с панелями не будет затруднительной. Но само использование гнущегося ДСП на кухне под вопросом, поскольку этот материал имеет неплотную структуру с просветами, а значит, не отличается большой плотностью и может потерять свой товарный внешний вид уже спустя несколько лет после установки. Гнутая плита ЛДСП боится влаги и перепадов температур.
  3. Алюминиевые конструкции — не самый красивый вариант, но вполне может использоваться в качестве каркаса для внутреннего наполнения гарнитура. Радиусные алюминиевые фасады точно не боятся сырости и перепадов температур, но могут деформироваться и потемнеть в процессе эксплуатации.
  4. Сталь подойдет на ультрасовременную кухню в стиле хай-тек. Только вот надо учитывать, что хай-тек больше любит строгие формы и линии.
  5. МДФ. Самый используемый материал, поскольку именно он обеспечивает наилучший результат. Готовые плиты МДФ не гнутся, поэтому их изгибают еще во время производства с помощью вакуумного прессования. Именно такой способ гарантирует долговечность и сохранение геометрических размеров.

Можно найти и индивидуальных мастеров, которые используют не очень гибкие панели МДФ в домашних условиях, сгибая их уже после производства — это стоит дешевле. Но это сказывается на прочности материала, поэтому долговечность кухни ставится под сомнение.

Отделка

Из-за изгиба не любой материал можно использовать на радиальных фасадах, поскольку не любой из них можно согнуть.

К примеру, акриловый листовой пластик не может похвастаться такой особенностью, поэтому его и не используют. Более того, сам процесс закрепления материала на гнутой поверхности довольно сложен, тем более, своими руками.

  1. ПВХ-пленка — одно из самых популярных решений для кухонных фасадов, и не только радиусных, а вообще всех. Цветовой ассортимент обширен, а сама пленка, если она качественная, не боится ни влаги, ни температуры. Но если речь заходит о некачественном нанесении или материале, то пленка действительно может начать отходить спустя некоторое время. Получается, самое важное — следить за качеством.
  2. Окрашивание — для этой цели используется водостойкая эмаль. Окрашенные эмалью дверцы из МДФ или фанеры отлично переносят сырость и контакты с водой, повышение температуры или солнечные лучи. Краску можно повредить, но поврежденный участок легко закрасить.
  3. Шпон — очень тонкий срез дерева толщиной в несколько миллиметров. Он гнется, поэтому его легко использовать для оклеивания гнутых фасадов даже в домашних условиях. Очень важный момент — правильно рассчитать размер фасада. Шпон сделает дверцы неотличимыми от натурального дерева, но при этом такой причудливой формы, которой у дерева быть не может.
  4. Стекло — остеклить можно даже радиусные фасады. Да, если речь о классическом кварцевом стекле, то такой вариант исполняется только на заказ. Но существует и современная альтернатива — поликарбонатное стекло, которое хорошо гнется и пригодно для работы своими руками. Главное — точно рассчитать габариты и форму.

Любой из этих вариантов может дать как глянцевое, так и матовое покрытие — зависит от самого материала:

  • пленку можно подобрать матовую, глянцевую или с рисунком;
  • эмаль тоже существует разнообразная, можно даже накладывать один слой на другой, чтобы добиться интересных эффектов, или покрыть патиной фасад;
  • шпон можно покрыть лаком — бесцветным, оттеночным, матовым или глянцевым;
  • со стеклом то же самое — оно может быть прозрачным или цветным, матовым или глянцевым.

Обработка торцов

Если хотите оценить качество кухни, то обратите внимание на ее торцы. Самый лучший вариант — ABS-кромка, она будет служить долго, сохранит презентабельный внешний вид, несмотря на горячий пар, повышенную влажность и даже механическим воздействиям. Более того, она более экологична, чем ПВХ-кромка.

ПВХ-кромка отличается своей бюджетной стоимостью. Это не новый материал на рынке, в отличие от ABS-пластика, поэтому ПВХ пользуется огромной популярностью. Со временем и под воздействием горячего пара такая кромка может отойти, поэтому лучше держать от нее чайник подальше. Оптимальная толщина такого пластика — 2 мм.

Если фасад красят эмалью, то закрашивают и торцы — в этом случае в дополнительной кромке просто нет необходимости.

Виды радиусной мебели

Под понятием радиусной кухни скрывается сразу несколько разных решений. Между собой они отличаются не только количеством радиальных створок, но и особенностями, с этим связанными.

  1. Закругленные углы — в данном случае округлые очертания имеет только один или два крайних фасада. В качестве навесного гарнитура используется даже не радиусный кухонный шкаф, а просто полукруглые полки. Чаще всего это модульная мебель, где только крайние секции занимают стационарную позицию. На площадь пространства форма никак не влияет, но кухня из-за отсутствия острых углов выглядит более эргономично.
  2. Отдельные радиусные фасады — помимо гнутых, делают еще несколько центральных фасадов. Это уже не модульная мебель, поскольку сама композиция строится из комбинации выпуклых и ровных фасадов. Такое решение эффектно, но занимает немного больше места, чем обычно.
  3. Только гнутые фасады — здесь уже идет комбинация из вогнутых и выпуклых элементов. Такой комплект очень сложно изготовить своими руками, поэтому выполняется мебель на заказ. Результатом будет необычно эффектный гарнитур. Особенно в том случае, если фасады будут глянцевые и яркого цвета. Но надо понимать, что такая кухня займет больше места, чем стандартные экземпляры.
  4. Изогнутый гарнитур — это уже фантазии на тему Антонио Гауди, где гнутыми оказываются не только фасады, но и гарнитур. Самые эффектные решения — с барной стойкой или островом. С практической точки зрения, это очень удобный ансамбль, но места занимает много.

Изгиб фасада

Мало того, что сама по себе изогнутая мебель может быть разных видов, так еще и сами фасады могут иметь различный изгиб:

  • стандартный — выпуклый, с сечением в виде дуги овала или окружности;

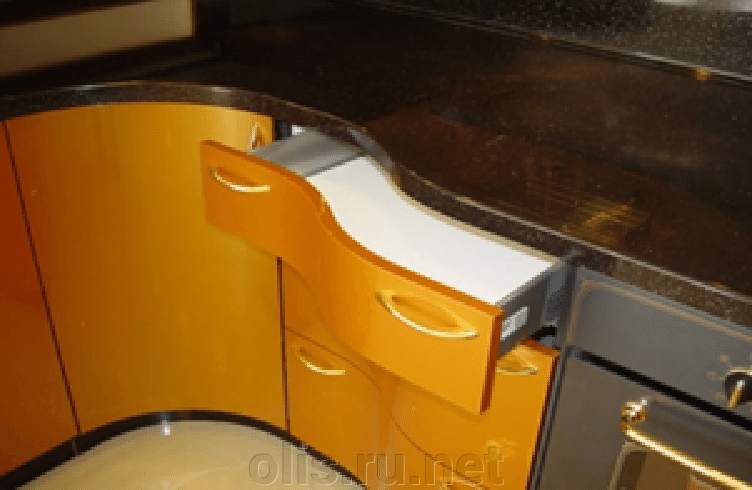

  • волнообразные — волна на фасадах может быть как вертикальная, так и горизонтальная. Первый вариант используют для навесных шкафчиков;
  • с ассиметричным радиусом — очень эффектное, но и невероятное сложное для изготовления решение;
  • вогнутые — вариант, противоположный стандартному.

Сам радиус изгиба зависит от возможностей материала и его правильной обработки. Изогнутые фасады впишутся практически в любой интерьер, но все же выбирать форму стоит внимательно:

  • она не должна сокращать пространство кухни;
  • должна гармонировать с дизайном.

Варианты дизайна фасадов

Помимо формы фасада, необходимо определиться еще и с его внешним видом. В данном случае лучше исходить из общего стиля дома и кухни, в частности. Есть несколько вариантов, как можно украсить радиусный фасад.

  1. Цвет. Если выбрана покраска или покрытие пленкой, то можно сотворить практически любой цвет, который только придет в голову. Желательно не выбирать слишком темные оттенки, поскольку они маркие и могут зрительно уменьшать пространство. Более того, чем сложнее и фигуристее конструкция гарнитура, тем светлее должен быть его тон, чтобы, опять же, не перегрузить пространство.
  2. Фотопечать. Эта идея дизайнерам кажется сомнительной, поскольку изображение будет нанесено на радиусных фасадах, а значит, его восприятие будет нарушено. Если и выбирать какую-то печать, то это должны быть абстрактные рисунки и узоры, а не фото фруктов, кофе или подобные.
  3. Фрезеровка. Возможность фрезеровки зависит от материала, который используется в качестве основы фасада. Некоторые компании готовы сделать фрезеровку на радиусных дверцах из МДФ. Лучше всего такой рельефный вариант подойдет для кухонь в стиле классика, кантри, прованс и подобных.
  4. Стекло сделает кухню более изысканной и оригинальной. Лучше всего выбирать материал толщиной от 4 до 10 мм. Существуют как матовые, так и глянцевые поверхности, а также стекло с фигурными обработанными кромками.

Подбор фурнитуры

Строительный рынок сейчас предлагает огромный ассортимент фурнитуры для радиусного гарнитура, в том числе и петли. С технической точки зрения петли можно разделить на те, которые с доводчиком и без него. Доводчик — это специальный механизм, с помощью которого дверцы закрываются плавно, а хлопки дверью исключены.

Также существуют петли для:

  • накладных дверей — они закрывают собой торцы боковых стенок каркаса;
  • смежных дверей — при их использовании фасад закрывает край боковины шкафа наполовину;
  • вкладных дверей — используются в том случае, если дверь по глубине не выступает за пределы каркаса шкафа.

Для угловых шкафчиков стоит присмотреться к петлям-крабам. Лучшую фурнитуру делает немецкая фирма «Блюм».

В каких стилях уместны?

По словам дизайнерам, радиусный гарнитур можно вписать в любое помещение от барокко до современного стиля. Ориентироваться необходимо на сам фасад: его цвет, декор, отделку и так далее. Например,

Варианты планировки

Дизайнеры утверждают, что скругленные фасады — не просто оригинальное, но и универсальное с точки зрения размещения решение. Они отлично впишутся в интерьер совмещенной кухни-гостиной или студии, но и не менее эффектно будут смотреться на обычной стандартной кухне. Есть несколько наиболее популярных планировок радиусных кухонь, которые подчеркивают все преимущества такого необычного гарнитура.

  1. Прямая — самая обычная планировка, которая только может быть: мебель расставляется вдоль одной стены. Отличается универсальностью. Лучшим решением при такой планировке будет закругление торцевых шкафов с гнутым фасадом, например, если они мешают проходу.
  2. Угловая — в этом случае сам угол сглаживают и встраивают туда мойку. Мыть посуду за таким гарнитуром одно удовольствие. Заодно и в шкафу под мойкой появляется больше свободного места, где можно устроить дополнительное хранение (например, «волшебный уголок»).
  3. С островом — очень функциональное решение, которое подойдет только для большой кухни. Желательно, и остров сделать радиусным, то есть без углов — так помещение будет смотреться максимально гармонично. Это решение будет особенно цениться в те моменты, кода появятся маленькие дети. К тому же, это поможет хоть немного, но расширить проход и сделать его безопаснее.

Выбор гнутых фасадов

Специалисты дают несколько рекомендаций, с помощью которых можно будет подобрать идеальный гарнитур для своих нужд:

  • радиусный гарнитур — поистине уникальная мебель, поэтому она требует подгонки не только по стилю помещения, но и по его размеру;
  • если кухня небольшая, то стоит отказаться от «многоволновых» фасадов, чтобы зрительно еще не уменьшить пространство — лучше остановиться на гарнитуре с одной-двумя волнами;
  • лучше всего выбирать гнутый гарнитур из фанеры или МДФ — это оптимальное решение по цене/качеству;
  • чем сложнее конструкция, тем нейтральнее цвет.

Как сделать своими руками?

Было бы желание, изготовить своими руками можно что угодно, даже радиусные фасады. Но только желанием в этом случае не обойтись, необходимо:

  • уметь производить точные замеры;
  • специальное оборудование;
  • суметь найти криволинейные карнизы и фальшпанели — они редки и стоят дорого.

Даже своими руками изготовить такую мебель выйдет дороже, чем обычную.

Проектирование

Проще всего обратиться к специалисту, которые тщательно и точно соберет все замеры, по которым потом можно будет найти все необходимые комплектующие в каталоге. Если же точно решено делать гнутые фасады самостоятельно, то необходимо соблюдать некоторые принципы:

  • круглые углы фасадов кухни, которые находятся друг над другом, должны иметь одинаковый радиус;
  • желательно придерживаться правила симметрии;
  • нельзя делать полки и фасады одного гарнитура разного радиуса.

Сам расчет не очень сложен: суть в том, что любой радиусный горизонтальный элемент (полка, столешница) разделяют на две части — с прямой стороной и изогнутой. Изогнутая собой представляет четверть круга.

Изготовление шаблона

Шаблон сильно экономит время раскроя следующих элементов, а заодно служит гарантией отсутствия ошибок при изготовлении одинаковых элементов, например, полок.

Для начала шаблон делается из картона, а потом переносится на плиту ДСП или МДФ, которую необходимо загнуть. При раскрое его используют в качестве образца.

Создать шаблон для гнутого фасада сложнее. Обычно в качестве образца выступает металлическая болванка с необходимым радиусом. Но сгодится и любой другой материал, который способен выдержать давление — даже прочный пластик.

Изготовление фасада

После расчетов всех необходимых размеров и их переноса на материал вырезается заготовка. Очень важно правильно подрезать края, чтобы после того, как плита будет изогнута, торцы фасадов соприкасались под прямым углом.

  1. Для достижения изгиба необходимо с тыльной стороны сделать надрезы. Необходимо тщательно подойти к вопросу расположения надрезов, поскольку если они будут слишком часто — полукруглая дверца треснет, если слишком далеко — у фасада появятся ребра.
  2. Обычно глубина надреза составляет три четверти толщины фасада, а шаг — до 3–5 см. Сам надрез не должен быть шириной более 4 мм, необходимо подобрать подходящее лезвие. Надрез делается не на всю длину фасада — по периметру следует оставить по 7–10 см.
  3. После этого необходимо сделать защитный слой для фасада, для этого используют гладкий ДВП. Его необходимо приклеить на два слоя ПВХ.
  4. Заготовка крепится перетяжными ремнями на болванку. Необходимо подождать, пока клей полностью высохнет.
  5. Затем торцы оклеивают кромкой. Сделать это на фасаде необычной формы сложно, поэтому лучше использовать кромкооблицовочную машинку.
  6. Следующим шаговым выступает отделка любым понравившимся способом — оклейка пленкой, окрашивание, шпонирование и так далее.

По этой же технологии изготавливается и радиусный цоколь, если он необходим.

Как встраивать технику?

После того, как фасады сделаны, их самое время крепить на каркас и встраивать технику. Именно на этом моменте у многих и возникают проблемы, ведь встроить технику в выпуклый или волнообразный фасад просто не получится. В таком случае только два варианта:

  • вообще не встраивать технику;
  • встроить ее в другое место, например, в высокий шкаф-колонну — такое решение считается наиболее современным, оптимальным и удобным.

Интересный вариант: вся кухня без углов

Идеальное решения для кухни, где есть маленькие дети. Больше не будет ссадин на голове и капель Валокордина в стакане!

Мало того, что отсутствие острых углов на кухне делает работу более продуктивной и простой, так это еще бережет людей. Не только маленьких, но и самих хозяев, поскольку нет-нет, но и взрослые ударяются об углы гарнитура. Конечно, самое больное — мизинцем.

В данном случае, имеется в виду не просто кухонных гарнитур без острых углов, но и:

  • барная стойка;
  • остров;
  • стол;
  • и даже табуретки!

Конечно, самый верх — убрать дверь и сделать закругленную стену, если она вообще в наличии.

Дополнить эту идею безопасности лучше продуманными ручками. Возможно, это будет система кухни без ручек «push-to-open», интегрированные ручки, которые представляют собой профиль сверху фасада или какой-то другой вариант. Главное — чтобы о них нельзя было сильно удариться или поцарапаться, то есть отдать предпочтение лучше пластиковым вариантам, нежели металлическим.

Что по фен-шуй?

Плавные изгибы мебели — это всегда красиво и нетривиально. Но помимо этого, согласно учению фен-шуй гнутые формы принесут в квартиру душевное спокойствие, умиротворение, гармонию в отношения и даже приток в семейный бюджет.

А все это потому, что по фен-шуй именно в углах скапливается отрицательная энергетика, которая может навредить хозяевам квартиры.

Можно в это верить, можно не верить, в любом случае, это неплохой бонус к красивой кухне.

Заключение

Кухня с дуговыми фасадами — необычное и очень эффектное решение. Экономии пространства практически не происходит, но зато использование будет максимально комфортным и безопасным.

Понравилась статья? Расскажите о ней друзьям:

Радиусные фасады для кухни

Главная/КУХОННЫЕ ФАСАДЫ/Радиусные фасады для кухни

  Радиусные (гнутые) фасады для кухни

  Кухни с радиусными фасадами очень популярны у потребителей.

 Сегодня современные интерьеры характеризуются индивидуальностью и неповторимым дизайном.

 Наверно во многом это объясняет популярность гнутых кухонных фасадов,  благодаря которым интерьер становится единственным в своем роде.

 Кухни с радиусными фасадами сегодня относятся к наивысшему классу.

И это понятно, ведь технология создания такой мебели весьма дорогостоящая.

Помимо самого фасада можно сменить и фурнитуру, выбрав более современный вариант.

  У нас можно легко обновить кухню заменой фасадов на кухне в том числе и радиусных-





Вызвать БЕСПЛАТНО дизайнера замерщика
Посмотрите варианты фрезеровок на фасадах МДФ пленка ПВХ;

  Помимо самого фасада можно сменить столешницу и фурнитуру, выбрав более современный вариант.

 Современные гнутые кухонные фасады могут принимать любую форму и иметь любой радиус изгиба.

Это позволяет дизайнерам ничем не ограничивать полет своей фантазии, результатом которого становится мебель самых невероятных, фантастических форм.

 Цветовая гамма и фактуры гнутых фасадов отличаются большим разнообразием.

Единственный момент – гнутые фасады производятся лишь под заказ, поэтому  Вам нужно подождать, пока мебель будет создана.

 Достоинства радиусных фасадов

Основное преимущество – необычная форма, которая позволяет создавать невероятно красивые, элитные интерьеры.

 Работать с гнутыми фасадами, включая фасады из МДФ, дизайнеры любят, ведь здесь открыт полный простор для полета фантазии.

 Минусы гнутых фасадов

 Цена такой мебели выше, чем у прямых аналогов. Но объясняется это просто: технология создания радиусных фасадов дорогая. А кроме того, за уникальность платят больше, поэтому гнутые фасады на заказ дороже стандартных.

 Еще одним недостатком можно назвать больший расход площади. Гнутые фасады в первую очередь призваны украсить интерьер, а не скрывать недостатки помещения.

 Кухни с фасадами из МДФ гнутой формы

 подходят ценителям комфорта, практичности, изящности форм, функциональности и уникальности.

  Гнутые фасады, как правило, создаются в течение 14 рабочих дней, патинированные – за 20 рабочих дней.

 Гнутые фасады изготавливаются из МДФ толщиной 16 и 19 мм, покрытых пластиком.

 Выгнутые фасады используются для модулей глубиной 300 мм, а вогнутые — для верхних модулей глубиной 600 мм и нижних модулей глубиной 850 мм.

 Посмотрите варианы цвета материалов для кухни:



Наши кухни

на заказ

уже стали украшением дома многих наших клиентов.

Посмотрите наши условия работы

  ЗАКАЗАВ КУХНЮ У НАС ВЫ ПОЛУЧИТЕ:

  Всего 5 шагов к Вашей мечте

 ЗАКАЗАВ КУХНЮ У НАС ВЫ ПОЛУЧИТЕ:

 Профессиональный подход — мы работаем на мебельном рынке более двенадцати лет. Поможем Вам стать обладателем кухни на заказ, о которой Вы всегда мечтали, на Ваш бюджет.
 Полный спектр услуг – консультации специалистов при приобретении мебели, осуществление замеров, изготовление, доставка, сборка и установка, обслуживание по гарантии.
 Оперативное выполнение заказа кухни – замер осуществляется в течение суток, изготовление от 7 до 15 дней.
 Возможность выбора кухни– можно стать обладателем, как недорогой бюджетной кухни, так и эксклюзивной кухни премиум-класса.
 Предоплата составляет всего 10%. Гибкая система оплаты – расчет наличными и безналичными средствами, оплата банковскими картами.  Юридические лица и индивидуальные предприниматели могут оплачивать заказанную кухню безналичным путем до ее получения.
 Доставка кухни на заказ бесплатно по г. Москва.
 Сборка кухни 10%.



         Ждем Вас! Мы всегда рады новым клиентам!



Радиусные фасады для кухни: описание и виды

Иметь красивый интерьер своего жилого и бытового помещение – естественное стремление любого современного человека. Создание комфортных условий на кухне – первая цель, которую ставит перед собой и всеми членами семьи хозяйка, сразу после новоселья.

Главную формообразующую роль в формировании интерьерного дизайна играет мебель, особенно основные ее элементы – стол, шкафы и наиболее функционально-значимые тумбы. От архитектуры, конструкции и дизайна этих изделий зависит внешний вид этого бытового помещения в целом.

Чем эргономичней, функциональней и эстетичной будет кухонная комната, тем приятнее проводить на ней не только время за приготовлением пищи, но и использовать ее для проведения досуга. В поисках наиболее оптимального, с точки зрения эстетичности решения, дизайнеры обратили внимание на такой вроде уже подзабытый элемент как радиусные (скругленные, гнутые) фасады.

Экскурсия по современному кухонному интерьеру

Гнутые, и скругленные фасады не только оригинальное, но и в определенной степени креативное решение в интерьерном дизайне современной кухни. Благодаря установке недорогих радиусных фронтальных элементов, совместно с необычным цветовым решением, имеется возможность создать уникальную кухонную мебель, дизайн и форма которой являются достаточно косными и достаточно тяжело поддаются дизайнерской переработке. При этом мебель не теряет своей функциональности, а приобретает прекрасное решение для установки и маскировки любых типов современной бытовой техники.

По мнению многих дизайнеров мебели несомненным достоинством любого вида скругленных фасадов является их универсальность с точки зрения размещения. Они прекрасно впишутся в интерьер совмещенной с гостиной кухонной комнаты в квартире — студии и не менее колоритно будут смотреться на просторах обеденного кухонного помещения значительной площади.
Наибольшее распространение в кухонной мебели нашли фронтальные детали шкафов, напольных пеналов, ящиков и тумб имеющие в поперечном сечении следующую форму:

  • стандартная, в виде части круговой дуги или части эллипса;
  • волнообразная с вертикальной и горизонтальной волной;
  • изделия с ассиметричным радиусом;
  • вогнутые.
Однако, как подчеркивают разработчик мебели, выигрышность любого изделия должна подчеркиваться правильно выбранным цветовым и фактурным решением. Помимо привлекательного внешнего вида, выгнутые наружу дверки шкафов и тумб позволяют несколько увеличить полезное пространство мебельного предмета.

Особенности производства гнутых фронтальных деталей

Для тех, кто хочет сформировать в кухонной комнате своей квартиры эксклюзивный, индивидуальный интерьерный дизайн, радиусные фасады – идеальное решение. Уже сама технология изготовления подразумевает индивидуальность этих изделий:

  • скругленные детали в основном изготавливаются по индивидуального заказу, и только от клиента зависит их оригинальность, эстетичность и эргономичность;
  • благодаря индивидуальности заказа у хозяев кухни возникает уникальная возможность воплотить в жизнь самые сокровенные мечты по меблировке кухонного помещения, что достаточно тяжело выполнить, выбирая предметы мебели по каталогу.
Например, используя гнутые фасады можно прекрасно разделить квартиру- студию на жилую и кухонную зоны, используя для этого двухстороннюю стенку или стеллаж с ящиками и отсеками, дверки которых имеют радиусную форму. В последние годы при обустройстве кухонного помещения, при его меблировке получили достаточную популярность навесные пеналы, которые имеют радиусные дверки и передние фронтальные детали выдвижных ящиков.

Индивидуализация и достаточно сложная технология изготовления предопределили материал для этих предметов. Изначально изогнутые детали формировались двумя способами:

  • путем изгиба натурального деревянного массива (доски), что часто приводило к растрескиванию гнутых деталей при несоблюдении условий эксплуатации;
  • путем вырезки скругленных деталей из толстого бруса, что вело к дополнительным, непроизводительным расходам древесины.

Обе эти технологии достаточно затратны и сложны, и сегодня используются только при производстве эксклюзивных мебельных изделий «VIP» — категории, когда затраты на производство отходят на второе место, а декоративность, уникальность и престижность превалируют. Сегодня подавляющее большинство изогнутых в продольном или поперечном сечении деталей и элементов мебельных конструкций изготавливаются из толстой многослойной фанеры с последующей декоративной отделкой.

В единичном (кустарном) производстве достаточно часто применяются гибкие МДФ-панели. Использование этого вида значительно снижает стоимость готового изделия, но его качество зависит от характеристик самого материала. Поэтому, заказывая радиусный фасад из МДФ-плиты, необходимо узнать о ее свойствах, характеристиках и изготовителе (бренде).

Однако для изделий премиум-класса и мебели минималистического стиля могут применяться и другие материалы, о чем будет рассказано отдельно, ниже.

Функциональность и стилевые особенности

Кроме эстетичности и оригинальности изогнутые элементы мебели имеют и другие достоинства. Плавные переходы наружных поверхностей делают дизайн любого предмета более стильным, современным. Скругленные элементы могут быть применены в любом стилевом решении мебели, начиная от массивной «классики», и заканчивая облегченным, современным «минимализмом». Помимо этого, к достоинствам радиусной (со скругленными, гнутыми формами) мебели можно отнести:

  • надежность изделий, которая гарантируется большей устойчивостью и отсутствие острых углов, за которые не так трудно зацепиться;
  •  повышенную вместимость, которая обеспечивается самой формой изогнутых деталей;
  • эргономичность, выраженная в возможности вписать отдельно взятый предмет мебели в любой уже установленный гарнитур;
  • широкий ассортимент различных по наименованию и назначению изделий, который гарантируется индивидуальной технологией изготовления конкретной детали;
  • огромная цветовая и фактурная номенклатура изделий, обеспечиваемая простотой декорирования и облицовки детали.

Выбор конкретной конструкции

Фронтальные элементы мебели гнутого или радиусного типа, помимо эстетичности и оригинальности, довольно практичны. Например, скругленная часть сопряжения боковой (торцевой) и фронтальной стенок гарнитура поможет избежать травм, а полное отсутствие острых углов у предметов кухонной мебели делает их более эргономичными. Для того чтобы повысить эстетичность интерьерного кухонного дизайна и не увеличивать стоимость мебели рекомендуется использовать специальные виды отделки, которые значительно повысят привлекательность и художественное совершенство изделия в целом.

Сегодня в зависимости от основного материала, из которого изготовлена изогнутая или радиусная деталь можно выбрать один из следующих способов декорирования:

  • наиболее бюджетным вариантом считается оклейка поверхности поливинилхлоридной (ПВХ) пленкой, которая за счет многообразия цветовых и фактурных решений позволит превратить рядовое изделие в подлинное произведение искусства;
  • крашенные радиусные фасады обладают повышенной стойкостью и долговечностью, а технология многослойной окраски современными, высокопрочными эмалями позволит повысить поверхностную прочность мебели, изготовленной из МДФ – плиты, надежно защитив ее от царапин и истирания;
  • покрытие шпоном – традиционная технология облицовки и декорирования, которая при использовании современных красителей позволяет превратить обычный березовый шпон в продукцию, полученную из красного дерева, дерева венге и даже эбена;
  • радиусные вставки их декоративного стекла – обычный атрибут мебельных конструкций, выполненных в современном минималистическом стиле.
Отдельно стоит упомянуть об использовании радиусных фасадов при зонировании отдельного помещения. Выше приводился пример квартиры-студии, но на этом использование гнутых деталей не исчерпываются. Они могут быть применены в любых мебельных конструкциях, отделяющих кухонное пространство от коридора, прихожей, столовой или гостиной комнаты, как в одностороннем, так и в двухстороннем исполнении.

Выбор гнутых фасадов

Несмотря на практичность и функциональность радиусных фасадов нельзя считать их универсальными предметами. Решая использовать этот элемент на своей кухне, хозяевам следует учитывать следующие нюансы:

  • гарнитур с изогнутыми фасадами всегда индивидуален и требует подгонки не только под сформированный интерьер, но и под имеющийся размер помещения;
  • при выборе набора для небольшой по площади кухни не стоит обращать внимание на «многоволновые» фасадные элементы, предпочтение следует отдать или просто радиусным деталям или изделиям с одной-двумя волнами;
  • современные изделия предлагают достаточно ограниченный выбор материала – в большинстве случаев рядовые жители России могут позволить себе или гнутые фанерные изделия или фасады из гнутой МДФ – плиты;
  • при выборе цвета следует пользоваться прописной истиной – «…сложность формы должна компенсироваться сдержанным цветовым и фактурным решением».

Плюсы и минусы скруглённых конструкций

Целесообразность выбора, изогнутого или радиусного фронтального элемента в основном обусловлена не экономией места или увеличением вместимости, а желанием хозяйке создать на своем рабочем пространстве, на кухне нетривиальный и эксклюзивный интерьерный дизайн. Большинство мебели этого вида дизайнеры относят к «luxury» — категории. Здесь не важна дороговизна или престижность изделия, а превалируют статус и оригинальность.

Технология изготовления гнутых фасадов изначально определяет высокую стоимость изделий. Даже детали из гнутой бюджетной МДФ – плиты по цене значительно превышают своих «собратьев» с плоскими фронтальными элементами. Не меньшую роль в увеличении стоимости играет и способ изготовления. Индивидуальный заказ всегда обходился дороже чем приобретение готовой мебели.

Однако высокая цена единственный существенный недостаток этого вида конструкций, который целиком компенсируется неповторимостью, оригинальностью, а порой и уникальностью предметов. Немаловажным достоинством является их эргономичность и травмобезопасность.

Видео

В видео можно посмотреть один из вариантов кухонных радиусных фасадов с барной стойкой.

Как сделать гнутые фасады для мебели из МДФ

Основным материалом при изготовлении корпусной мебели сегодня является плита МДФ. Достаточно прочный, но довольно податливый в обработке МДФ, к тому же, является экологически чистым материалом и отлично подходит для жилых помещений.

Многие домашние мастера делают мебель в своей квартире собственноручно. При этом владелец жилья сам является гарантом качества продукции и может создать мебель уникального дизайна. К тому же, МДФ-плиту можно шпонировать, ламинировать либо красить, кому как больше нравится.

Одна из инноваций, способствующая индивидуализации корпусной мебели – гнутые фасады, обретает всё большую популярность. Радиусные детали зрительно увеличивают объём помещения и придают формам мебели пластичность. В этой статье речь пойдёт о том, как сделать своими руками подобный мебельный декор. Естественно, что подобный навык пригодится лишь тем людям, которые уже имеют опыт по сборке мебели в домашних условиях.

С чего начинать

Сделать своими руками изогнутый фасад для полочки либо тумбы вполне реально и не особенно сложно для того, кто уже имеет опыт работы с МДФ. Плита достаточно мягкая и легко поддаётся обработке. Гнутый фасад делается из двух плит МДФ – внешней и внутренней. Общая толщина получается 16 мм.

Для получения радиальных деталей нужно:

  • сделать торцевой шаблон необходимого радиуса,
  • определить, какое количество плит МДФ подлежит изгибанию,
  • раскроить заготовки под гнутые детали,
  • сделать разметку для пропилов на изгибаемой площади.

Делаем гнутый мебельный фасад из МДФ

Закончив предварительный этап, приступаем к основной задаче – пропилы в плите. Дисковая пила должна быть настроена таким образом, чтобы не пропилить слишком глубоко. Недопил не должен превышать 1мм. Прежде, чем пропиливать детали фасада, лучше потренироваться на обрезках. Опилки, получающиеся при создании пазов, не стоит выбрасывать – они пригодятся для следующего этапа работы.

Сделав пропилы, необходимо аккуратно заполнить срезы смесью из столярного клея и опилок – тех самых, которые мы предусмотрительно оставили. Заполнить углубления следует тщательно, не оставляя воздушных пустот. После этого промазываем заготовку слегка разведенным клеем, убирая лишнюю пасту.

Внутренняя заготовка укладывается на шаблон, к ней прикладывается внешняя заготовка. Соединить обе части будущего фасада придётся мелкими гвоздями, но аккуратно, чтобы их после было легко вытащить. Поскольку полученную деталь придётся грунтовать и красить, дырки от гвоздей не страшны. Затем стягиваем заготовку струбцинами и оставляем в покое до полного высыхания клея. После высыхания, фасад шлифуется, грунтуется и доводится, как и любая другая деталь будущей мебели.

Как видно из инструкции, сделать гнутый фасад не так-то просто и совсем не быстро. Но игра, как говорится, стоит свеч, ведь в результате получается индивидуальная, креативная мебель, которая будет долго служить и радовать взгляд, напоминая о том, что Вы сами сделали эту красоту.

Мебельные фасады для кухни, кухонные фасады, гнутые фасады кухни

Какие фасады должна иметь ваша будущая кухня: цельные или рамочные, состоящие из нескольких деталей? От их конструкции будет зависеть ваше настроение и срок службы кухонной мебели. Изучаем технологии.

На фото:

Кухни с цельными фасадами часто предлагаются в нескольких вариантах отделки, например, натуральный шпон и ламинированное покрытие.

Лист металла как фасад. Как ни странно, из листовой нержавеющей стали и алюминия делают не только кухонные столешницы, но и фасады! Этот материал превосходит все остальные по прочности и износостойкости, но есть у него и минусы. Так, металлическую поверхность легко поцарапать острым предметом. А от прикосновения пальцев на ней остаются отпечатки.

На фото: модель Dechora от фабрики Marchi Cucine.

Цельные фасады

Панели без стыков. Их также называют щитовыми и сплошными — единая терминология не сложилась. Цельные кухонные фасады изготавливаются из одного куска материала. На него наносится финишное покрытие (краска, лак) или проводится облицовка, далее заделываются кромки панели.

Из массива дерева. Цельные фасады из массива древесины в кухонной мебели серийного производства почти не встречаются. И в этом нет ничего удивительного. Представьте, сколько и каких деревьев надо срубить, чтобы после распила получить дверцы кухонного шкафа шириной 45 или даже 90 см и толщиной порядка 2 см! По такой технологии изготавливают только шпон — очень тонкие (менее 1 мм толщиной) пластины древесины. Как раз ими и облицовывают мебельные фасады для кухни, которые выглядят «деревянными» .

На фото:

Под шпоном или лаком цельного фасада чаще всего скрывается плита ДСП или МДФ.

Из древесных плит. Абсолютное большинство цельных фасадов сделано из плитных материалов — ДСП и МДФ .

Первый полностью ламинируется пленкой или облицовывается пластиком (технологии пост- и софтформинг).

Второй тоже может ламинироваться (это самый дешевый вариант) либо покрываться эмалью — смесью краски и лака. Эмаль часто наносится в несколько слоев, и тогда покрытие называют «высокий лак», а кухни с такими цельными фасадами из МДФ — лакированными или просто лаковыми. Причем этот цветной лак может быть как глянцевым, так и матовым.

Рамочные фасады

Квадрат с «окошком». Рамочные и филенчатые фасады для кухни — это одно и то же: в прямоугольную рамку, состоящую их четырех планок, вставляется филенка. Части рамки стыкуются между собой разными способами: под углом 45, 90 градусов или по принципу «ласточкин хвост» (шип-паз).

Планки обычно нарезаются из так называемого погонажа — длинных деревянных досок или МДФ.

На фото:

Рамочная конструкция фасадов позволяет комбинировать между собой самые разные материалы.

Стеклянный или застекленный фасад? Это не одно и то же. Стеклянный фасад&nbsp– всегда цельный с точки зрения конструкции. Попросту говоря, это кусок толстого стекла с металлической кромкой, которая защищает материал от механических повреждений. А застекленный фасад имеет рамочную конструкцию: рамка из массива древесины или МДФ, а посередине&nbsp– филенка из тонкого стекла.

На фото: модель Quadra от фабрики Effeti, дизайн Vegni Giancarlo.

Варианты сочетаний. Очень часто рамка и филенка изготавливаются из разных материалов: массив древесины плюс стекло или ДСП, облицованная шпоном; МДФ плюс ламинированная ДСП и т.д.

Собственно, именно для того, чтобы можно было соединить между собой материалы и снизить таким образом стоимость фасадов, и была придумана эта технология. К тому же, она имеет большой декоративный потенциал: сочетания цветов и фактур могут быть самыми разнообразными.

Гнутые фасады

Как их делают? Гнутый фасад еще называют радиусным. Что же он собой представляет? С точки зрения конструкции это, как правило, цельный фасад, изготовленный из многослойной фанеры или из МДФ.

Первая технология состоит в сгибании и склеивании между собой листов шпона — после высыхания образуется прочное скругленное полотно.

Вторая технология абсолютно иная: МДФ формуют в процессе изготовления, и материал изначально является выгнутым под определенным углом.

На фото:

Радиусные фасады могут изгибаться как наружу, так и внутрь. Самый редкий вариант&nbsp– сложная криволинейная плоскость.

Изгиб рамки и филенки. Гнутые фасады&nbsp– необязательно цельные. Часто встречаются и скругленные дверки рамочной конструкции. В этом случае изгибаются обе детали&nbsp– и рамка, и филенка. Такими фасадами обычно оснащаются торцевые шкафчики&nbsp– как настенные, так и напольные. Они смотрятся очень эффектно и как бы завершают кухонную композицию.

На фото: модель Antella 1 от фабрики Del Tongo, дизайн CRS Del Tongo.

Где применяют? Гнутые фасады кухни стоят дороже плоских — при прочих равных условиях. Но во многих случаях их использование вполне оправданно. Например, они хороши для торцевых элементов мебели, особенно если крайний шкафчик находится рядом с дверью.

Из кухонных модулей с выпуклыми и вогнутыми фасадами можно построить совершенно необычную композицию (без единого острого угла). Из шкафчиков с гнутыми дверцами иногда сформированы кухонные «острова» и «полуострова».

Такие кухонные фасады обеспечивают безопасность и имеют эффектный внешний вид.





особенности кухни с гнутыми дверцами шкафов


Желание человека создать привлекательный, функциональный и стильный дизайн кухни совершенно оправданно. Особое помещение требует специального оформления, выстроенного в соответствии с требованиями современности, где большое внимание уделяется актуальности материалов и форме. Сейчас производители постепенно отступают от привычных прямоугольных шкафов и все чаще изготавливают радиусные фасады с оригинальными и прекрасными внешними данными.

Достоинства моделей с гнутыми фасадами

Положительными аспектами применения подобных деталей являются:

  • Надежность – такая конструкция не требует усиления и установки жестких ребер. В результате процесс изготовления фасадов для кухни заметно упрощается, устройства приобретают вогнутую и выпуклую форму.
  • Эстетическая роль, вносящая в обстановку непринужденность и гармонию, ведь округлые конструкции смотрятся гораздо привлекательнее пресловутых прямоугольных композиций.
  • Безопасность определяется особенностями строения, а именно отсутствием острых углов.
  • Закругленные поверхности позволяют делить пространство на функциональные зоны.
  • Возможность изменение интерьера кухни.
  • Идеальный вариант для небольших помещений.

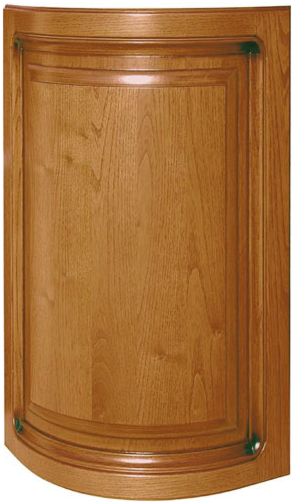

Отдельные формы радиусных фасадов можно увидеть на фото.


Обустройство кухонных фасадов

В зависимости от внешнего оформления дверок и их эстетической роли, эти параметры зависят от некоторых моментов:

  1. Конструктивные особенности обуславливаются классическими и радиусными формами.
  2. Используемое сырье сказывается на сроках и условиях эксплуатации изделия.
  3. Основа базовой поверхности. Отдельные виды дверок имеют натуральное покрытие, однако, модели эконом класса предполагают применение недорогих материалов: пластика, шпона, пленки.
  4. Применение декорирующих элементов: остекления, фрезерования, нанесения фото.

Своеобразие конструкции

Радиусные фасады имеют особый вид, придающий помещению неповторимый стиль. Несмотря на трудоемкость процесса изготовления таких конструкций, подобное оформление станет безупречным вариантом для любых кухонь, а их геометрические показатели приобретают разные значения, например, как на фото.

Для гнутых фасадов характерно следующее оформление:

  • наружное, поверхность выгибается во внешнюю сторону;
  • внутреннее, имеющее вогнутое основание.

Конструкции второго типа имеют стандартный радиус в 300 мм, а толщина может быть разной, и варьируется в пределах 16–19 мм. Высота имеет постоянные показатели.

Допустимые материалы при изготовлении каркаса

Внешняя часть каркаса отделывается следующими материалами:

  • Натуральная древесина, представленная цельными и филенчатыми фасадами. Мебель, изготовленная из природного сырья, популярна всегда.
  • ДСП ламинированного типа используется, как основа для изготовления каркасов. Отличительные признаки – невысокая стоимость, но быстрое разбухание от влаги и недостаточная фиксация крепежа.
  • Алюминиевые конструкции не совсем эстетичны, однако, материал может успешно применяться в качестве каркасной конструкции для внутреннего наполнения гарнитура. Такие покрытия не боятся сырости и температурных колебаний, но в процессе эксплуатации могу темнеть и деформироваться.
  • Нержавеющая сталь, устойчивая к коррозии и не требующая декорирования, используется в кухнях ультрасовременного стиля хай-тек.
  • МДФ, как покрытие для кухни, применяется наиболее часто: крепость основания, незамысловатость отделки, предание любых форм, дешевизна.

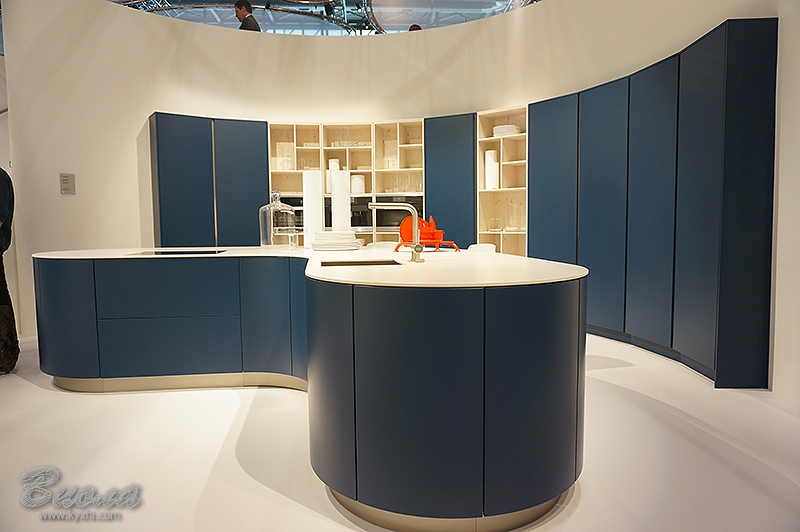

Вариант кухни с гнутыми дверцами показан на фото.

Организация внешней отделки

Главной составляющей отделки гарнитуров является оформление его фасадов определенными материалами:

  1. Пластик с бумажно-слоистым покрытием приклеивается на базовое основание при высоких температурах, в результате чего на поверхности образуется прочная и гладкая пленка, которая не способна деформироваться.
  2. Покрытие поверхности МДФ эмалью. Среди более 150 расцветок каждый потребитель найдет свой оттенок.
  3. Шпон создает имитацию натурального древесного покрытия.
  4. Пленочные покрытия позволяют создать многообразие фрезеровок, не боятся механических воздействий и сырости, совершенно нетоксичны.
  5. Гнутые фасады для кухни с печатью позволяют нанести на их поверхность любые изображения, в том числе обеспечивают тройное изображение.

Кухни с гнутыми фасадами имеют неоспоримые преимущества, которых вполне хватит для установки такого гарнитура. Изучив огромное количество предлагаемых моделей в Сети, выбрать понравившийся вариант не так уж и сложно. В результате такого приобретения помещение наполнится функциональным, компактным и красивым гарнитуром, совершенно безопасным для проживающих людей. А прочность и надежность таких конструкций не оставит сомнений.


5 невероятных изогнутых стеклянных фасадов

Найдите идеальное остекление для своего следующего проекта на торговой площадке сообщества Architizer для строительных изделий. Щелкните здесь для получения дополнительной информации. Для архитекторов это бесплатно.

Не секрет, что архитекторы любят стекло. От ранних окон Древнего Рима до впечатляющих витражей готических соборов и стеклянных навесных стен прошлого века; Архитекторы уже давно очарованы его способностью наполнять пространство естественным светом и соединять интерьеры с внешним миром.Но по мере развития технологий все больше и больше фасадов строилось из стекла. В результате сегодня большинство наших горизонтов состоит из вездесущих и скучных стеклянных коробок. Однако все это скоро изменится.

Стекло — не тот хрупкий и негибкий материал, каким было раньше. Улучшения в производственном процессе сделали его прочнее, чище и тоньше, чем когда-либо прежде. Эти высокопрочные листы можно формовать на машинах, в специализированных печах или на месте без разрушения; позволяя архитекторам создавать скульптурные стеклянные здания.Эти волнистые фасады доказывают, что гнутое стекло — это волна будущего.

Emporia от Wingårdh Arkitektkontor AB, Мальмё, Швеция

Остекление с помощью CRICURSA и Vanceva

Emporia — это огромный торговый центр в Мальмё, построенный в рамках генерального плана по оживлению города за счет сочетания коммерческих, офисных и жилых проектов. Скульптурные фасады с золотым остеклением были специально разработаны для привлечения посетителей с близлежащей площади, но добиться такого эффекта было непросто.

Сложная геометрия требовала, чтобы каждый из 815 кусков гнутого стекла был отлит индивидуально с использованием 567 уникальных форм. Эти изделия были изготовлены CRICURSA, компанией, специализирующейся на отжиге стекла, который включает нагрев стекла в специальных печах и медленное охлаждение. Этот метод помог сформировать стекло в виде сложных кривых без образования следов плесени. Янтарный цвет был получен путем ламинирования цветных прокладок Vanceva между стеклянными листами, создавая яркий цветовой эффект без уменьшения их прозрачности.

Фото Даники О. Кус

Fondation Louis Vuitton от Gehry Partners, Париж, Франция

Остекление DuPont и Sunglass

Fondation Louis Vuitton — это художественный музей и культурный центр, расположенный на окраине Парижского акклиматизационного сада. Здание, вдохновленное садовой архитектурой 19 – годов, окружено вздымающимися «стеклянными парусами», которые, по словам архитекторов, «придают Fondation Louis Vuitton прозрачность и ощущение движения, позволяя при этом отражать воду, лес и сад и постоянно меняются со светом. ”

Изогнутый купол состоит из двенадцати «парусов», состоящих из 3600 панелей из стекла с двойным изгибом, каждая из которых должна иметь индивидуальную форму. Чтобы предотвратить поломку в процессе гибки, архитекторы выбрали SentryGlas, высокопрочное закаленное стекло, производимое DuPoint. Стеклянные листы были изогнуты компанией Sunglass в специальных роботизированных гибочных печах, автоматизированных с помощью программного обеспечения для параметрического моделирования. Затем поверхности были обработаны и соединены структурным силиконом Dow Corning, придавая глазури сплошной и молочный вид.

Фото Томаса Шильке

Elbphilharmonie by Herzog & de Meuron, Гамбург, Германия

Остекление Gartner и Guardian Glass

Эльбская филармония, новый концертный зал и культурный центр Гамбурга, словно элегантная стеклянная корона расположена на историческом кирпичном складе на краю гавани. Остроконечная линия крыши и волнистое синее остекление отражают волны внизу. П-образные проемы фасада, напоминающие камертоны, создают небольшие балконы с панорамным видом на воду.

Волнистый фасад, состоящий из 1100 панелей из гнутого стекла, был изготовлен в сотрудничестве с Gartner и Guardian Glass. Стекло было изготовлено на заказ в печах для гибки, температура которых превышала 1000 градусов по Фаренгейту. Каждое стекло было украшено уникальным узором из зеркальных хромированных точек от AGC Interpane, создавая потрясающий фасад, который переливается на солнце, предотвращает проникновение солнечного света и сохраняет вид на гавань. Первой проблемой было изготовление стекол весом в полторы тонны, другой — их установка.Это стало проще благодаря встраиванию чипов радиочастотной идентификации (RFID) в каждое устройство, которые сообщали подрядчикам, где именно на фасаде они должны быть размещены.

Производство стекла для Центра моды Vakko; изображения предоставлены designboom REX

Vakko Fashion Center by REX, Стамбул, Турция

Остекление LamGlass

Новая штаб-квартира Vakko, ведущего модного бренда Турции, представляет собой адаптивное повторное использование заброшенной бетонной конструкции. Вместо того, чтобы скрыть этот существующий каркас, архитекторы решили отметить его; облицовка его снаружи листами прозрачного стекла толщиной с бумагу. Это позволило продемонстрировать как конструкцию, так и новейшие продукты Vakko. В отличие от этих открытых фасадов выставочного зала, главные офисы размещены над оригинальным зданием в зеркальной стеклянной пристройке.

Чтобы сделать новый фасад максимально минималистичным, прозрачное стекло было изогнуто, как объясняют архитекторы: «за счет врезания структурной буквы« X »в каждое стекло повышается прочность стекла, отпадает необходимость в стойках по периметру. и его толщина уменьшена.«Это остекление толщиной всего три шестнадцатой дюйма было изготовлено для этого проекта компанией LamGlass. Каждый лист размером 5 на 10 футов многократно нагревали и охлаждали, падая под собственным весом в керамическую форму. Благодаря X-образному узору фасады выставочного зала слегка волнистые, словно обернутые в футуристическую прозрачную ткань.

Фото Дрю Дайса

IAC Building by Gehry Partners, New York City, N.Y., United States

Остекление Permasteelisa

Штаб-квартира InterActive Corp.расположен на видном месте в Нижнем Манхэттене, напротив пирса Челси и рядом с Хай-Лайн. Облицованное белыми панелями из гнутого стекла, здание выглядит так, будто оно было высечено из айсберга, плавающего в городе. Это было первое здание Gehry Partners в Нью-Йорке и первая в мире стеклянная навесная стена, построенная с использованием методов холодной гибки.

В отличие от других проектов в этой коллекции, стекло для здания МАК было доставлено ровным и изогнутым прямо на месте, без нагрева.Эти 1349 панелей из многослойного стекла с двойным остеклением постепенно сгибались над изогнутыми алюминиевыми рамами и фиксировались на месте, когда они достигли желаемой формы. Это привело к значительной экономии затрат, так как не потребовались печи, дорогие пресс-формы или длительные сроки изготовления. Это также упростит переработку стекла в конце срока службы здания, потому что, в отличие от горячего изгиба, холодное изгибание не является постоянным — когда алюминиевые рамы снимаются, изогнутое стекло естественным образом выпрямляется.

Чтобы найти идеальное остекление для вашего следующего проекта, поищите строительные продукты на новой торговой площадке Architizer. Нажмите здесь, чтобы зарегистрироваться сейчас.

Деталь: Изогнутый фасад Килдена | Журнал Architect

Чтобы перевернуть типологию зданий на пятки, нужно много убеждений. К счастью, некорпоративная команда студентов-архитекторов и недавних выпускников не лишилась уверенности, когда они приняли участие в международном конкурсе на проектирование концертного зала для симфонического оркестра, региональной театральной группы и оперного театра в Кристиансанде, Норвегия. Как выяснилось, идея группы продемонстрировать разнообразную программу Центра исполнительских искусств Килдена на фасаде здания была выбрана, что привело к основанию ALA Architects в Хельсинки.

Театры часто подчеркивают «пустую башню на здании, которую никто не узнает», — говорит Самули Вулстон, партнер ALA. «Мы хотели показать … животы реальных форм залов, а также то, как сиденья поднимаются и становятся видимыми на поверхности».

Спроектированная в сотрудничестве с местной фирмой SMS Arkitekter, структура площадью 24 600 квадратных метров (265 000 квадратных футов) включает в себя концертный зал на 1200 мест, театр и оперный зал на 700 мест, экспериментальный театральный зал на 150 мест и театр. Многофункциональный зал на 235 мест.Комплекс пространств, выстроенных в ряд за вестибюлем, очерчивается волнистым деревянным фасадом площадью 3500 квадратных метров (37 700 квадратных футов), который простирается от пола вестибюля до 22-метровой консольной крыши. По словам Вулстона, изгибы привлекают посетителей в залы для выступлений, как если бы их «затягивали в пещеру».

Динамическая поверхность образована двумя линиями: изогнутой, очерчивающей зрительные залы у ее основания, и строгим 95-метровым прямым краем крыши. Создание формы с двойным изгибом между линиями — с изогнутой линией, почти вдвое превышающей длину прямой — проверило пределы моделирования, изготовления и строительства.

Задача выпала на долю консультанта по архитектуре и технологиям из Цюриха Designtoproduction, которую норвежский лесозаготовительный подрядчик Trebyggeriet пригласил на борт вместе с норвежским судостроителем Рисором Треббеггери.

Стальной каркас, подвешенный к бетонной конструкции здания, структурно поддерживает изогнутую деревянную стену.Для создания системы каркаса между стальным каркасом и готовыми дубовыми досками Designtoproduction предложила использовать клееные еловые балки длиной 10 метров, которые можно было бы фрезеровать на станках с ЧПУ с точностью до 1/2 миллиметра, говорит партнер Фабиан. Scheurer.

«Цифровое изготовление 1803 клееных балок и 12248 отделанных дубовых досок, которые вместе составляют деревянный фасад, потребовало от консультантов смоделировать каждый аспект стены« до последнего отверстия под винт », — говорит Шерер. Команда разделила систему обшивки на 126 палубных элементов, каждый из которых состоит из двух прямых балок с 9-13 изогнутыми балками между ними. Надрезы сидений для выравнивания дубовых досок были фрезерованы в клееных балках, которые в среднем имеют сечение 120 на 280 миллиметров. Изогнутые балки, изготовленные в Швейцарии консультантом по древесине Blumer-Lehmann, были доставлены на верфь в Норвегии, где они соединились с коллекторными балками, изготовленными Trebyggeriet, и дубовыми досками, изготовленными Risør Trebåtbyggeri.

Доски из норвежского дуба толщиной 21 миллиметр и длиной 3 метра — отсылка к основанию Кристиансанда в 17 веке в качестве гавани для экспорта древесины в Европу для судостроения — были фрезерованы по четыре на пятиосевом станке с ЧПУ. машина. Чтобы компенсировать разницу в длине между определяющими изогнутыми и прямыми линиями стены, доски сужаются по ширине от 120 до 55 миллиметров, но сохраняют 10-миллиметровый зазор между досками. «В какой-то момент доски станут слишком маленькими», — говорит Шерер. Как только доски сужаются до 55 миллиметров, новая 120-миллиметровая доска подбирается там, где остановились две доски.

Длинные края дубовых досок также были скошены, чтобы соответствовать изгибам поверхности вовнутрь и наружу. На каждый элемент обшивки помещается до 180 досок. По словам Вулстона, каждую доску слегка обесцвечивали, а затем перекрашивали, чтобы сохранить ее насыщенный однородный цвет от выцветания из-за воздействия солнца и норвежских зим.

Затем Risør Trebåtbyggeri предварительно собрал элементы на своей верфи, откуда сборные узлы можно было легко транспортировать на баржах на набережную Килдена в 100 км.Если все пойдет по плану, сборки «встанут на свои места, как строительный комплект Ikea для 126 фасадных элементов», — говорит Шурер.

Чтобы сгладить разницу между допуском на 15 миллиметров в конструкции стального каркаса и допуском на 2 миллиметра в готовых зазорах потолка, Designtoproduction изготовил каждый элемент каркаса с восемью точками соединения, что позволяло небольшой люфт во время монтажа стены. «К сожалению, человеческий глаз довольно хорошо видит непрямые линии», — говорит Шерер.В конце концов, тщательное планирование и сборка окупились: только один из 126 элементов потребовал небольшой модификации.

В то время как деревянный фасад кажется непрерывным от внутренней части здания к внешней, стеклянная навесная стена фактически срезает дубовые доски, создавая чистый разрыв между внутренними и внешними элементами. Навесная стена вскоре останавливается, как только она исчезает над готовой деревянной поверхностью, чтобы не мешать стальному каркасу. Навесная стена поддерживается на уровне грунта, что позволяет деревянному фасаду свободно перемещаться не только для восприятия тепловых нагрузок, но и нагрузок от «сильных ветров, дующих с фьорда», — говорит Вулстон.

Пересечение застекленного и деревянного фасадов на внешних углах здания также оказалось одной из самых серьезных производственных проблем при проектировании. Возвращение навесной стены в консольный деревянный фасад создает диагональное пересечение, которое проходит по высоте остекления. «В этих углах есть элементы с двойной кривизной», где элементы обрешетки больше не являются плоскими кривыми, а являются пространственными кривыми, которые изгибаются в двух направлениях, — говорит Шерер.

Изящное движение и материальность волновой стены, на создание которой ушло около 18 месяцев, опровергают ее сложность.Преуменьшая значение стены как «огромного карниза», Вулстон говорит, что «наиболее интересной частью было сотрудничество с Designtoproduction и способ использования двух очень простых линий для создания большой поверхности».

Изогнутые фасады в зданиях — изогнутые двери

Изогнутый против плоского

С незапамятных времен изогнутые элементы в зданиях использовались для создания превосходной эстетики. Эти изогнутые элементы не только обладают присущей им силой, но и радуют глаз.Изогнутые балконы, изогнутые верхние окна и двери, изогнутые стены, купола, эллипсы и винтовые лестницы — вот лишь некоторые из элементов, используемых архитекторами для улучшения строения, которое они проектируют. Интересно отметить, что в современную эпоху, когда бюджет и стоимость во многих случаях являются основными движущими силами дизайна и выбранных решений, эти изогнутые элементы часто отбрасываются или разрушаются путем введения «фасеточных» кривых, а не старых добрых «круглых». кривые. С индустриализацией строительной индустрии многие компании приобрели опыт производства стандартных «плоских» элементов, включая стекло.Эти отрасли не могут справиться с изогнутыми элементами, и когда вводятся изогнутые стекла и другие элементы, это создает «икоту» в системе, поскольку это невозможно сделать промышленным способом.

Видение архитектора против бюджета

Во многих случаях архитекторам приходится совмещать свое видение с бюджетом клиентов. Это особенно актуально, когда дело доходит до гнутого стекла и фасадов, и во многих случаях бюджет выигрывает, а видение оказывается под угрозой. Но, опять же, иногда побеждает эстетика, а конечный результат прекрасен.

Специалист по гибке и гибке

Кажется, что в каждой области, связанной с изогнутыми элементами, есть специалисты в этой нише, компании, которые специализируются на производстве определенных «изогнутых» элементов на заказ или на заказ. Это касается изогнутого стекла как на изогнутых балконах, так и в изогнутых дверях; это справедливо для изогнутых металлических элементов, таких как винтовые лестницы, изогнутые верхние окна и двери, изогнутые раздвижные двери, изогнутые поручни и т. д. Эти компании обычно разрабатывают специальное оборудование для решения проблем, связанных с изогнутыми элементами.По мере развития техники цены на изогнутые элементы снижаются и становятся более доступными для использования.

Профессионализм, гибка и гнутое стекло

При изготовлении изогнутых элементов, таких как двери, окна и т. Д., Изогнутое стекло должно точно соответствовать изогнутым дверям, иначе продукт не будет работать. Balcony Systems инвестировала в изготовленное на заказ оборудование и аксессуары, специально разработанные для изогнутых профилей и изогнутых стеклянных элементов.Это позволило компании стать очень профессиональным в области изогнутых раздвижных дверей и балконов из гнутого стекла, и делать это с высоким уровнем профессионализма. Важным фактором в этом уравнении является не в последнюю очередь то, что специалист в области гибки стекла и металла.

Оптимизация изогнутого металла для улучшения зданий

Автор: Марк Робинс Старший редактор Опубликовано: 01 октября, 2019

ФОТО ФОТО ПРЕДОСТАВЛЕНО PHALANX STUDIOS, ФОТО ПРЕДОСТАВЛЕНО MG MCGRATH

Архитекторы и дизайнеры используют изогнутые металлические органические и плавные формы для улучшения зданий и создания визуального интереса.Изогнутый с легкостью и соответствующий практически любой форме, металл может создавать выпуклые, вогнутые и волнистые конструкции, невозможные с другими вариантами облицовки. Постепенный отход от традиционных прямоугольных строительных компонентов, изогнутых стен и крыш исключает ненужное пространство и разрушает большие пролеты. Углы разделяют пространство; изогнутые стены сочетают пространство.

«Архитектурные изгибы обеспечивают эстетический комфорт и идеальную привлекательность во многих ситуациях», — говорит Роберт Видмер, менеджер по маркетингу Flex-Ability Concepts, Оклахома-Сити.«Архитектурные изгибы можно очень эффективно использовать для обеспечения более плавного и естественного движения транспорта». Брюс Конгдон, генеральный менеджер Duraframe Solutions, Вебстер, штат Нью-Йорк, говорит, что для дальнейшего улучшения функциональности здания акустические обработки могут быть интегрированы с изогнутыми поверхностями для управления звуком в аудиториях и театрах. [Кроме того,] «Изогнутое внешнее обрамление помогает контролировать попадание света в здание, обеспечивая экономию энергии. Привлекательные изогнутые поверхности и потолки могут значительно улучшить внутренние помещения и фасады, способствуя увеличению посещаемости и увеличению числа посетителей торговых и гостиничных проектов.Возможности безграничны.»

Дифференциация движет архитектурным дизайном. Компании, университеты, учреждения и туристические направления используют изогнутые и геометрически сложные конструкции, чтобы выделиться и предоставить уникальные возможности для пассажиров. «Ежедневные взгляды на людей в уникальных пространствах распространяются, как лесной пожар, по платформам социальных сетей, когда энтузиасты посещают, делают снимки и делятся», — говорит Чак Мирс, FAIA, главный дизайнер / генеральный директор Radius Track Corp., Миннеаполис. «Такие пространства вдохновляют и привлекают людей.”

ФОТО ПРЕДОСТАВЛЕНО DURAFRAME SOLUTIONS

ФОТО: БОБ ПЕРЗЕЛЬ, PERZEL PHOTOGRAPHY GROUP, ФОТО ПРЕДОСТАВЛЕНО MILLER CLAPPERTON

НИЖНЯЯ СТОИМОСТЬ, ЛУЧШИЕ кривые

Архитекторы хотят спроектировать запоминающиеся пространства с изгибами, но они должны делать это в рамках бюджета своего клиента. «Исторически сложилось так, что проектирование с использованием кривых добавляло недели или месяцы к графику и увеличивало бюджет проекта и риски», — говорит Джефф Монтегю, директор по предварительному строительству офиса Radius Track в Лос-Анджелесе. «Сегодня количество конструкций с изогнутыми металлическими крышами и стенами растет из-за более низких затрат на строительство в результате многих технологических достижений в области проектирования, изготовления и строительства».

До координации виртуального проектирования между дисциплинами и цифровых процессов проектирования и изготовления изогнутые и сложные металлические крыши и стены требовали большей координации на рабочем месте, что часто связано с заказами на изменение, непредвиденными условиями и отходами материалов. «Теперь, с ранней интеграцией дисциплин с помощью виртуальных наложений и согласования трехмерных моделей, полные системы металлического каркаса полностью интегрированы и проверены с системами сопряжения до изготовления», — говорит Райан Радемахер, AIA, вице-президент Radius Track.«Этот процесс уменьшает неожиданности во время строительства и предоставляет платформу для каждой дисциплины, или торговый партнер может обсудить критерии производительности, возможные проблемы интерфейса и ограничения материалов перед доставкой на строительную площадку».

ФОТО ПРЕДОСТАВЛЕНЫ КОНЦЕПЦИИ FLEX-ABILITY

ФОТО ПРЕДОСТАВЛЕНЫ АРХИТЕКТУРНО-ЛИСТОВОЙ МЕТАЛЛ

СОЗДАНЫ ВНЕПОЛОЖИТЕЛЬНОЙ ПРОГРАММЫ

Одним из основных преимуществ изогнутых металлических крыш, стен, потолков и куполов является возможность их изготовления вне строительной площадки.Высокие затраты на рабочую силу в строительстве и нехватка квалифицированной рабочей силы в отрасли могут сделать сборные элементы более рентабельными. Даже с учетом затрат на транспортировку сборные изогнутые каркасы, купола и арки могут быть спроектированы с низкими допусками и могут быть легко установлены на строительной площадке.

«В эпоху, когда экологически чистые материалы так важны, многие преимущества стали холодной штамповки (CFS) часто упускаются из виду», — говорит Конгдон. «Поскольку CFS производится единообразно, качество остается неизменным.Это означает, что нужно удалять меньше металлолома и, в конечном итоге, меньше отходов. CFS имеет небольшой вес, поэтому его можно быстро и экономично доставить на строительную площадку. По окончании срока службы CFS по-прежнему подлежит 100-процентной переработке и не выделяет летучих органических соединений, что делает его исключительно экологичным строительным материалом. Системы могут быть частично или полностью изготовлены и протестированы до прибытия на стройплощадку с использованием подходящего оборудования и компьютерного программного обеспечения, которыми генеральные подрядчики обычно не владеют.Поскольку замысловатые или сложные конструкции можно изготавливать в строго контролируемой среде с использованием самых современных инструментов, архитектор обладает максимальной гибкостью проектирования. Воображение не ограничивается рамками построения поля ».

ФОТО ПРЕДОСТАВЛЕНЫ RADIUS TRACK CORP.

Монтегю утверждает, что каждый эксклюзивный и индивидуальный проект изогнутой металлической крыши или стены требует нового типа конструкции, и самое уникальное в дизайне изогнутых металлических крыш и стен специально для металлических строительных систем — это способность производителей точно и экономично манипулировать металлическими профилями. в пользовательские формы, чтобы реализовать замысел дизайна.«Очень важно иметь полностью интегрированную систему проектирования для удовлетворения дополнительных требований, предъявляемых при переходе проекта от коробчатого здания к изогнутому фасаду или чему-либо между ними. Преимущество рамных систем CFS перед большинством других рамных систем заключается в гибкости использования допусков и высоком соотношении прочности к весу для достижения экономичных решений ».

Новые изделия из металла, изгибаемые вручную, различной ширины и толщины, упрощают и ускоряют создание изогнутых стен, потолков, потолков, потолков, облаков и оконных рам.«Включение этих продуктов в спецификации значительно увеличит вероятность того, что проект будет соответствовать проекту архитектора», — говорит Видмер. «Подрядчики, занимающиеся сборкой металлических строительных систем, привыкли работать с изделиями, которые тщательно спроектированы и не требуют такой резки и модификации на месте, как деревянные каркасы. Согласно нашему исследованию, подрядчики больше не боятся браться за проекты с криволинейным каркасом из-за доступности изделий из металла с криволинейным каркасом вручную.”

Мирс считает, что при правильном планировании архитекторы могут быть приятно удивлены тем, насколько креативные и доступные конструкции изогнутых металлических крыш и стен принесут пользу и улучшат их проекты. Он подчеркивает, что правильно выбирает членов проектной группы, чтобы стратегически повысить эффективность, переводя на более сжатые цифры, реалистичные графики и квалифицированные монтажные бригады. Он говорит, что у торговых и производственных партнеров есть три квалификации:

ИЗОБРАЖЕНИЕ ПРЕДОСТАВЛЕНЫ OELRICH CONSTRUCTION INC.

• Большой опыт в создании решений для изогнутых металлических крыш, стен и фасадов

• Собственный опыт разработки и создания технологически передовых конструктивных решений, соответствующих замыслу проекта

• Четко определенный процесс от начала до конца, который может отвечать диапазону типов и размеров проектов

НОВЫЕ ТЕХНОЛОГИИ, ЛУЧШИЙ ДИЗАЙН

Взаимодействие программного обеспечения улучшается и позволяет различным командам с разными процессами более эффективно сотрудничать при разработке изогнутых металлических конструкций. Сюда входят не только проектные группы, но и группы строительства и изготовления, которые в конечном итоге оптимизируют проектирование посредством процесса строительства. При этом расширяются возможности и возможности использования процессов и инструментов вычислительного проектирования.

«Это обеспечивает быструю итерацию, автоматизацию повторяющихся задач, импорт и экспорт больших наборов данных, а также виртуальное моделирование, среди прочего», — говорит Радемахер. «Когда эти инструменты и процессы используются должным образом, они учитывают производственные и строительные ограничения в процессе проектирования, что позволяет лучше виртуально создавать желаемый готовый продукт.Кроме того, усовершенствования инструментов, используемых в строительстве, такие как более широкое использование геодезического и лазерного сканирующего оборудования в процессе строительства, позволяют более точно размещать абстрактные формы с жесткими допусками, чтобы сочетаться с соседними строительными системами с более низкими допусками. Все это позволяет сделать проектирование и строительство изогнутых металлических крыш и стен более осуществимым с учетом постоянно присутствующих ограничений по графику и бюджету ».

Технология BIM расширила использование технологии криволинейных поверхностей.Качество и сложность изогнутых поверхностей экспоненциально выросли с программами трехмерного компьютерного проектирования. Конгдон согласен с тем, что совместное использование сложных проектов со всей строительной бригадой упрощает процесс установки и улучшает качество конечного продукта. «В дополнение к точной настройке конструктивности проекта, автоматизированное проектирование может помочь выявить противоречия и разрешить их до начала проекта».

ФОТО ПРЕДОСТАВЛЕНЫ КОНЦЕПЦИИ FLEX-ABILITY

Производители и производители, использующие цифровые процессы от проектирования до изготовления, извлекают данные из своей трехмерной модели в оборудование с ЧПУ для создания прецизионных металлических элементов каркаса. Они часто доставляются на объект в виде комплектов деталей или сборных узлов с подробными инструкциями по установке. «В сочетании с оборудованием для обследования участка геометрически сложная конструкция упрощается до ряда элементов, устанавливаемых в соответствии с координатами X, Y, Z, четко обозначенными на чертежах и деталях для подрядчика по установке», — говорит Мирс. «Уровень точности, обеспечиваемый этой технологией, снижает количество ошибок при установке, предоставляет возможности для унификации и позволяет с большей точностью планировать трудозатраты и последовательность установки, что делает изогнутые или сложные металлические кровельные и стеновые системы более доступными.”

Линда Дюран, AIA, архитектор GWWO Architects, Балтимор, соглашается, что новые технологии, позволяющие улучшить изогнутые конструкции, включают цифровое изготовление, вычислительное проектирование и трехмерную печать. «Эти достижения в компьютерных технологиях позволили дизайнерам и производителям визуализировать и создавать изогнутые конструкции быстрее, проще, а иногда и по более разумной цене. Новые технологии, позволяющие изгибать металл, открыли перед архитекторами множество дизайнерских возможностей. Не каждый день можно увидеть изогнутую стену или крышу.Добавление этих функций в дизайн может действительно произвести впечатление, рассказать историю и выделить архитектуру ».

ФОТО ПРЕДОСТАВЛЕНЫ RADIUS TRACK CORP.

циркадная навесная стена от Hok — это изогнутый стеклянный фасад, который реагирует на путь солнца

архитектурно-инженерная фирма HOK предлагает циркадную навесную стену, фасад из изогнутых стеклянных панелей, который реагирует на путь солнца и 24-часовой циркадный цикл. , представленный для здания с овальной панелью перекрытия, циркадная концепция может похвастаться гораздо большей внутренней прочностью и ветроустойчивостью, чем плоское стекло, и позволяет использовать оконные проемы большего размера с меньшим количеством поддерживающих алюминиевых стоек, необходимых для передачи ветровой нагрузки обратно на основную конструкцию. Специалисты по устойчивому развитию WSP built ecology в сотрудничестве с HOK проанализировали характеристики фасада и оценили экономию электроэнергии.

все изображения любезно предоставлены HOK

концепция циркадных ритмов родилась из продолжающихся исследований HOK в области строительных обшивок, которые сокращают использование тяжелого углерода алюминия, а также увеличивают жесткость основной структуры. не только снижает потребление энергии, но и изогнутые окна предлагают обзор на 180 градусов, заливая здание естественным дневным светом, и соединяя его обитателей с окружающей средой, расширяя внутреннюю часть здания за пределы основной площади здания.когда солнце движется по небу, пузырчатое стекло фасада обеспечивает самозатенение на соседнем оконном стекле, что пассивно снижает приток солнечного тепла.


изогнутое стекло фасада позволяет жителям здания выходить за пределы основной площади здания для выхода на улицу и дневной свет

Двойная обшивка фасада предлагает дополнительные преимущества, включая дополнительный уровень тепло- и звукоизоляции и Потенциальный эффект стены тромба для обогрева здания или уменьшения охлаждающей нагрузки. Автоматические шторы (размещенные в полости между внешней и внутренней обшивкой фасада, где они содержатся в чистоте и не требуют технического обслуживания) обеспечивают дополнительное бликование и уменьшение тепла в периоды интенсивного солнечного света. моделирование дневного света и энергии для 30-этажного здания показывает, что циркадная ненесущая стена может снизить потребление энергии на 16 процентов; пиковая нагрузка охлаждения на 24 процента и пиковая нагрузка нагрева на 27 процентов.


Анализ ветрового давления на традиционном плоском стекле и изогнутых окнах ненесущей стены в циркадном ритме


Полость между внешним и внутренним остеклением фасада отводит тепло от здания и обеспечивает чистый, необслуживаемый корпус для автоматических жалюзи

циркадная навесная стена продолжает исследования специалиста по фасадам HOK Джона Нори в области строительных обшивок, которые повышают энергоэффективность при минимальном использовании углеродистого алюминия


эскизы циркадной навесной стены


предполагается, что циркадная навесная стена может сэкономить 300 до 400 тонн алюминия на 1 млн кв. футов здания площадью 300000 кв. футов. кожи (по сравнению с использованием традиционных плоских навесных стен)


Дизайн фасада, вдохновленный 24-часовыми циркадными часами, максимально увеличивает воздействие дневного света на жителей здания и суточные ритмы, влияющие на здоровье человека


as солнце движется по небу, изогнутое стекло фасада обеспечивает самозатенение соседних окон, сводя к минимуму блики и тепловыделение


оттенки циркадной навесной стены автоматически раскрываются в зависимости от местоположения и силы солнца — здесь меньше половины установлены шторы


Анализ моделирования WSP на здании с овальной панелью пола показывает, что циркадная ненесущая стена уменьшит приток солнечного тепла (вверху) при одновременном увеличении дневного света в помещении (внизу)

designboom получил этот проект от нашего Раздел « Сделай сам », в котором мы приглашаем наших читателей представить свои собственные работы. или публикация.Смотрите больше проектов, представленных нашими читателями здесь.

редактировал: sofia lekka angelopoulou | designboom

Мир стекла: нестандартное мышление позволяет создать сложный изогнутый фасад концертного зала в Гамбурге

«Мы разговаривали со многими компаниями, но Guardian была единственной, кто мог предложить базовый слой, который гарантировал бы, что солнцезащитный слой сохранит свои функции во время производственного процесса… В тесном сотрудничестве с Guardian мы смогли достичь и сохранить требования клиентов.”

Старший менеджер проекта Elbphilharmonie в Josef Gartner.

Эльбская филармония, расположенная на реке Эльбе, на западной оконечности Хафенсити в Гамбурге, Германия, является одним из крупнейших и наиболее акустически совершенных концертных залов в мире и выдающимся образцом современной архитектуры.

Эльбская филармония может похвастаться потрясающей архитектурой в здании смешанного назначения. Здание, спроектированное Herzog & de Meuron, — это не просто место для музыки; это полноценный жилой и культурный комплекс.В здании высотой 108 метров, которое официально открылось в январе 2017 года, расположены филармония, зал камерной музыки, рестораны, бары, терраса с панорамным видом на Гамбург и гавань, роскошные апартаменты, отель, фитнес-центр, конференц-зал. комнаты и парковка.

Дизайн нового стеклянного здания напоминает поднятый парус или водную волну. Новое стеклянное здание, вытесненное из формы первоначального склада Kaispeicher, которое поддерживает его, идентично в плане земли кирпичному блоку старого здания, над которым оно возвышается.Однако сверху и снизу новая конструкция сильно отличается от тихой простой формы склада внизу.

Сложный гнутый стеклянный фасад

© Корделия Эверт

Великолепный стеклянный фасад нового здания площадью 21 800 м2 состоит из (примерно 5000 м2) изогнутого стекла , которое превращает структуру в огромный кристалл кварца, внешний вид которого постоянно меняется, поскольку он отражает отражения неба, воды и огни города.

Josef Gartner GmbH отвечал за разработку стеклянного фасада. Он состоит из плоских и изогнутых стеклопакетов (стеклопакетов) для окон, а также из тройного многослойного изогнутого одинарного остекления для лоджий (закрытых внешних галерей).

Одной из задач была разработка изогнутых стеклянных элементов фасада. До того времени никто никогда не гнул стекла такой сложной трехмерной геометрии.

© Корделия Эверт

Следующей задачей было сохранить функции различных покрытий стекла в процессе производства. .Остекление фасада состоит из низкоэмиссионного покрытия, покрытия Solar Control , хромированных зеркальных точек и керамической шелкографии. Солнцезащитное покрытие и хромированные точки были жизненно важны для выполнения требований заказчиков. Компания Gartner была обеспокоена тем, что высокие температуры в печи для гибки могут разрушить эти слои или отрицательно сказаться на их характеристиках, но стекло обладало исключительно высокой стабильностью во время процесса гибки.

Помимо сотрудничества с Gartner на этапе проектирования фасада, мы также тесно сотрудничали с производителем гнутого стекла SunGlass Srl.Это обеспечило соответствие гнутого стекла требованиям архитектора с точки зрения характеристик и эстетики (то есть формы гнутого стекла, внешнего вида и цветовых отражений).

© Корделия Эверт

Службы технической поддержки

В дополнение к поставке высококачественных стеклянных изделий с покрытием, мы предоставили техническую поддержку, включая данные тепловых и спектрофотометрических расчетов остекления, а также анализ термических напряжений . Используя наш опыт и базу знаний, мы также смогли предоставить рекомендации и рекомендации по гибке стекла и керамической печати стекла с покрытием .

© Корделия Эверт

Защитное стекло

  • Флоат-стекло Guardian ExtraClear®
  • Теплоизоляционное стекло Guardian ClimaGuard® DT
  • Guardian SunGuard® Solar Light Blue 52 солнцезащитное стекло

Клиент

  • Freie und Hansestadt Hamburg, Германия; в лице ReGe Hamburg Project-Realisierungsgesellschaft mbH

Архитектор

Генеральный подрядчик

  • Adamanta Grundstücks-Vermietungsgesellschaft mbH & Co.с Hochtief Solutions AG

Фасад

Стеклянные процессоры

  • SunGlass Srl для гнутого стекла и ламинации гнутого стекла;
  • BGT Bischoff Glastechnik GmbH & Co. KG для резки стекла и керамических точек шелкографии Basalt Grey по размеру;
  • Interpane GmbH за точечное хромсодержащее покрытие, теплоизоляционное покрытие в плоских стеклопакетах и ​​сборку всех оконных стекол.

Фотография

(PDF) Двойной изогнутый алюминиевый фасад

Пиникальная система для корпусов лодок

Теодор Эдер, изобретатель Пиникальной системы, уже построил в 60-х годах, когда он

был студентом технической физики в Вене, с его друзья на деревянной парусной яхте.В середине 80-х годов

80-х из-за проблем с выбросами г-н Эдер начал поиск альтернатив синтетической конструкции

и разработал в сотрудничестве с австрийской алюминиевой компанией систему из

, строящую корпуса с использованием алюминиевых профилей. связаны с принципами конструкции деревянных лодок

. «PINICA Shiffbau» превратился в «PINICAL».

Идея заключалась в том, чтобы взять старый метод судостроения с использованием деревянных ребер и досок в качестве элементов конструкции

, заменив этот материал алюминием, более прочным, легким и требующим меньшего ухода за

.Метод проектирования и применение соответствуют логике конструкции деревянных лодок

с использованием сборных алюминиевых досок, которые соединяются вместе с помощью шпунта и метода рощи

. Задача заключалась в том, чтобы найти метод, позволяющий придать алюминиевым профилям

форму, аналогичную деревянным доскам.

В соответствии с геометрией корпуса лодки с двойным изгибом, которая определяется килем и нервюрами,

деревянные доски изгибаются, разрезаются и затем обрабатываются паром, чтобы их можно было согнуть вокруг нервюр.Кривизна досок

оценивается путем прикрепления деревянных полос перпендикулярно ребрам. Две полосы

описывают необходимые контуры, которые можно измерить и нарисовать в проекции для вырезания доски

. Этот процесс у судостроителей называется «рассыпание досок».

Экструдированные профили, работающие как доски с соединением шпунт и паз, не могут быть разрезаны. Идея

заключалась в том, чтобы сгибать экструдированные алюминиевые профили в необходимую изогнутую форму на специальной машине для гибки с растяжением

(рис.3), которая делает возможной гибку отдельных гнутых профилей.

Посредством этого процесса гибки с растяжением, чтобы минимизировать эффект пружинения, профили

растягиваются за предел растяжения (диапазон упругого расширения) до состояния материала с пластичностью

. Именно в этом диапазоне алюминий изменяет форму и затем изгибается по заданной кривизне

. Линии кривой рассчитываются компьютером и наносятся на машину.Система

работает как конструкция с двойной кривизной, где достигаются заранее заданные углы, кривая

поддерживается как поперечно направленная структура с использованием эффективной технологии гребня и паза.

После того, как ребра, определяющие геометрию конструкции корпуса, размещены на месте, профили

затем позиционируются, фиксируются и изгибаются вокруг ребер, которые действуют как структурный каркас, определяющий геометрию

(Рис. 4, Рис. .5).

Благодаря относительно простому методу создания трехмерного криволинейного объекта в виде корпусов лодок по

с использованием сборных профилей, мы рассматривали это как возможность объединиться с фирмой Pinical в

, чтобы разработать фасадную систему для строительства на основе по вышеупомянутому методу

строительства корпусов лодок, внедренному судостроительной компанией Pinical.Мы создали команду

для систематического подхода к созданию, анализу и процессу создания профиля с двойной кривизной

, используя тот же принцип.

Выбор алюминия в качестве материала для облицовки был очевиден; он легкий, легко формируется,

, но при этом очень стабилен и полностью устойчив к ржавчине (что означает, что обслуживание не требуется).

Published by alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
