Расчет мансардной крыши – как рассчитать площадь (онлайн калькулятор)

Мансардой называют жилое, отапливаемое помещение, оборудуемое в подкровельном пространстве, которое позволяет увеличить жилую площадь дома с минимальными затратами. Конструкция такой кровли отличается повышенной сложностью, так как она должна выдерживать высокие весовые нагрузки, поэтому рассчитать ее самостоятельно достаточно трудно. Чтобы выполнить расчет мансардной крыши быстро и правильно, можно использовать онлайн-калькулятор. В этой статье мы расскажем, какие вычисления необходимо произвести, чтобы избежать ошибок в проекте.

Содержание статьи

Калькулятор

Особенности мансардной крыши

Конструкция мансардной крыши отличается от обычной, так как они используются по-разному и имеют различное предназначение. Чтобы оборудовать жилую мансарду с достаточно высокими потолками, необходимо существенно увеличить высоту конька кровли, изменить уклон скатов, а также усилить стропильную систему.

Чтобы избежать ошибок при проектировании, лучше использовать специальную программу-калькулятор, которая автоматически выполняет точные расчет, основываясь на введенных данных. Конструктивными особенностями мансардной крыши являются:

  1. Ломанная форма скатов. Чтобы максимально увеличить полезный объем подкровельного пространства, крышу приходится делать ломанного или полувалькового типа. Такая конструкция скатов позволяет сделать потолок высоким, не увеличивая угол наклона кровли.
  2. Большой уклон. Мансардные крыши, как правило, имеют большой уклон скатов, позволяющий увеличить полезный объем помещения за счет высоты потолка. Эта особенность приводит к тому, что существенно возрастает вес конструкции.
  3. Большая площадь скатов. Из-за крутизны и большой высоты конька мансардная крыша обладает огромной площадью соприкосновения с атмосферой, что неблагоприятно сказывается на количестве теплопотерь. Чтобы сохранить тепло в мансарде, обязательно выполняется термоизоляция кровельных скатов.

Обратите внимание! Онлайн-калькулятор не заменит опытного архитектора в вопросе создания проекта надежной мансардной кровли, однако, он поможет избежать грубых ошибок в расчетах, которые приводят к обрушению конструкции.

Особенности мансардной кровли

Особенности мансардной кровли

Схема мансардной крыши

Схема мансардной крыши

Расчет площади мансарды

В первую очередь, для создания функционального проекта необходимо рассчитать площадь мансарды. Этот параметр зависит от размеров доме, но также на него оказывает влияние конструкция крыши. Общая площадь мансарды складывается из 2 показателей:

  • Полезный объем. Под этим термином понимают площадь подкровельного пространства, в котором высота потолков выше 0,9 м. Очевидно, что полезный объем занимает не всю площадь мансарды, а только срединную часть. Чтобы рационально распорядится свободным местом, следует освободить пространство под коньком крыши от элементов стропильной системы, сместив их в стороны.
  • «Глухие» зоны. «Глухими» зонами мансарды называют углы, образованные между перекрытиями и нижней частью ската, в которых высота потолка составляет 0,9 метров и ниже. Для проживания людей эти участки непригодны, но в них можно разместить ниши или шкафчики для хранения. Лучше, рассчитывать уклон и форму крыши так, чтобы «глухие зоны» занимали меньшую часть общей площади мансарды.

Важно! Чтобы программа-калькулятор рассчитала площадь мансарды, необходимо в свободные поля ввести уклон и высоту конька крыши, размеры дома, а также форму и количество скатов. После этого у пользователя появится возможность увидеть точный расчет показателя, а также визуализировать результат вычислений с помощью схемы.

Зависимость полезной площади мансарды от уклона

Зависимость полезной площади мансарды от уклона

Сравнение площади мансарды в зависимости от формы крыши

Сравнение площади мансарды в зависимости от формы крыши

Расчет основных параметров

От правильности расчета зависит надежность, прочность и долговечность конструкции мансардной кровли, поэтому при отсутствии опыта проектной работы такой сложности лучше использовать онлайн-калькулятор.

Специальная программа поможет быстро и точно рассчитать основные параметры крыши, чтобы приобрести необходимое количество строительных материалов и удостовериться в достаточной прочности фундамента. В расчёт мансардной кровли входят следующие показатели:

  1. Высота конька. Этот показатель определяет высшую точку крыши в соответствии с желаемым уклоном скатов и шириной дома. Вычисления выполняются с помощью тригонометрических формул.
  2. Общий вес кровельного пирога. Для вычисления этого показателя складывается удельный вес 1 квадратного метра кровельного материала, гидроизоляции, утеплителя и элементов стропильной системы. Для жилых домов общий вес 1 квадратного метра кровельного пирога не должен превышать 50 кг.
  3. Площадь скатов. Если форма ската прямоугольная, то его площадь вычисляется путем умножения длины на ширину элемента. Если крыша имеет более сложную форму, то она разбивается на простые геометрические формы, площадь которых рассчитывается отдельно, а потом складывается.

Учтите, что даже продвинутый калькулятор не застрахует от ошибок в проекте, однако, он поможет быстро прикинуть стоимость материала и сравнить разные варианты конструкции мансардной кровли.

Особенности стропильного каркаса ломанной кровли

Особенности стропильного каркаса ломанной кровли

Видео-инструкция

Расчёт мансарды: онлайн калькулятор мансардной крыши

Инструкция для онлайн калькулятора расчета материалов мансардной крыши

Чтобы произвести расчет размеров, площади, материалов и стропильной системы мансарды, вводите значения в миллиметрах (мм):

Y – Высота верхней, обычно более пологой части ската крыши. Значение Y принимают небольшим (до 1500 мм).

X – Половина ширины крыши, (т.е. ширина всей крыши равна 2X), зависит от ширины здания.

C – размер карнизного свеса, (свес необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

B – Длина крыши  задается длиной Вашего дома.

Y2 – Высота нижней более крутой части ската кровли. От значения Y2 зависит высота помещения в мансардном этаже, которая в чистоте принимается порядка 2500 мм. Выбор параметра должен быть обоснован в соответствии со СНиП 2.08.01-89* «Жилые здания».

Стройматериалы для кровли:

S1 и S2 – Ширина и Толщина стропила. Выбор параметров S1 и S2 производится с учетом действующих на стропило нагрузок (постоянных, временных и особых) и зависит от качества и вида используемого материала (брус, доска, клееный брус), длины стропильной ноги, расстояния между стропилами. При определении ширины и толщины стропила для мансардной крыши руководствуйтесь рекомендациями, наведенными в СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» с учетом СП 20.13330.2011 «Нагрузки и воздействия».

S3 – Расстояние между соседними стропилинами (часто называют шаг стропил или разбег).

Примерное сечение бруса и шага (S3) для стропил различной длины можно узнать из таблицы.

Длина стропилины, мм Шаг стропил, мм Сечение стропила, мм
До 3000 1200 80х100
До 3000 1800 90х100
До 4000 1000 80х160
До 4000 1400 80х180
До 4000 1800 90х180
До 6000 1000 80х200
До 6000 1400 100х200

S4 – Свес со стороны фронтонов. Оптимальное значение S4 примерно 500 мм.

O1 и O2 – это ширина и толщина досок обрешетки Вашей будущей мансардной крыши.

R – Промежуток между досками обрешетки (шаг обрешетки).

Сечение (ширина O1 и толщина O2

) обрешетки для кровли зависит от веса и жесткости кровельного материала, а также угла наклона крыши. Обрешетка должна обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Определить примерные значения ширины (O1), толщины (O2) досок для обрешетки и шаг (R) можно с помощью данных таблицы.

Материал кровли Уклон наклона крыши, градусов Сечение обрешетки, мм Шаг обрешетки, мм
Профнастил 30-45 30×100 400-1500
Цементно-песчаная или керамическая черепица 22-30



30×50;40×50;

40×60 или 50×50

300-340
30-90



50×150; 60×180 320-350
Мягкая (рулонная) кровля, например, битумная черепица От 8 30×100 3-5
Металло-черепица От 20 25×100; 30×100 300-1000
Асбестоцементные листы – шифер 14-60 50×50; 50×100; 7,5×7,5 500-750

L1 и L2 –  Длина  и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины разных материалов, применяемых для кровли мансардной крыши, приведены в таблице.

Вид кровельного материала Высота L1, мм Ширина L2, мм
Профнастил 1000-1400 800-1200
Шифер (ГОСТ 30340-95) 1750 980, 1125, 1130
Керамическая черепица 310, 333, 347 190,190, 208
Битумная черепица 1000 317
Металлочерепица 1120, 1180 1040, 1100
Рубероид 1000 750, 1005, 1025
Еврошифер (Ондулин) 2000 950
Оцинкованая сталь 720-1800 2000, 2500
Кровельное железо 510-1000 710-2000



L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет вычислить размеры ломаной крыши: длину и ширину полотна крыши для каждого ската и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки мансардной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Подсчитать количество кровельного и подкровельного изоляционного материала (рассчитывается с учетом нахлеста 10% для герметичности укладки) мансардной крыши дома. Использование подкровельной подкладки (т.н. паробарьера) чрезвычайно важно для блокирования проникновения испарений из жилых помещений и недопущения образования конденсата, что позволит продлить срок эксплуатации утеплителя и кровельного материала. Обладая такими данными, Вы с легкостью оцените целесообразность постройки мансардной крыши, более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на мансарду. Также обязательно проконсультироваться у квалифицированного кровельщика. Поскольку ошибку, допущенную на этапе проектирования значительно легче и дешевле исправить.

Расчет деревянных конструкций мансардного этажа

Мансардный этажМансардный этажСтроительство мансардных этажей становится все популярней с каждым днем



Мансардный этаж является последним в доме. Для облегчения конструкции и нагрузки,  для его строительства используют более легкие материалы. Планировка мансарды может отличаться от нижних этажей. У нее могут быть свои неповторимые окна и внутренняя отделка. Все это возможно осуществить, если правильно составить проект мансарды и провести необходимые вычисления.





Разновидности мансард

Мансардное помещение в собственном доме имеет множество положительных качеств, из которых основным является наличие дополнительной жилой площади. Оборудование чердачных конструкций в мансардное помещение можно провести как в строящемся доме, так и в уже готовом. Для этого необходимо соблюдать требования нормативных документов при строительстве мансарды и составить необходимые чертежи.

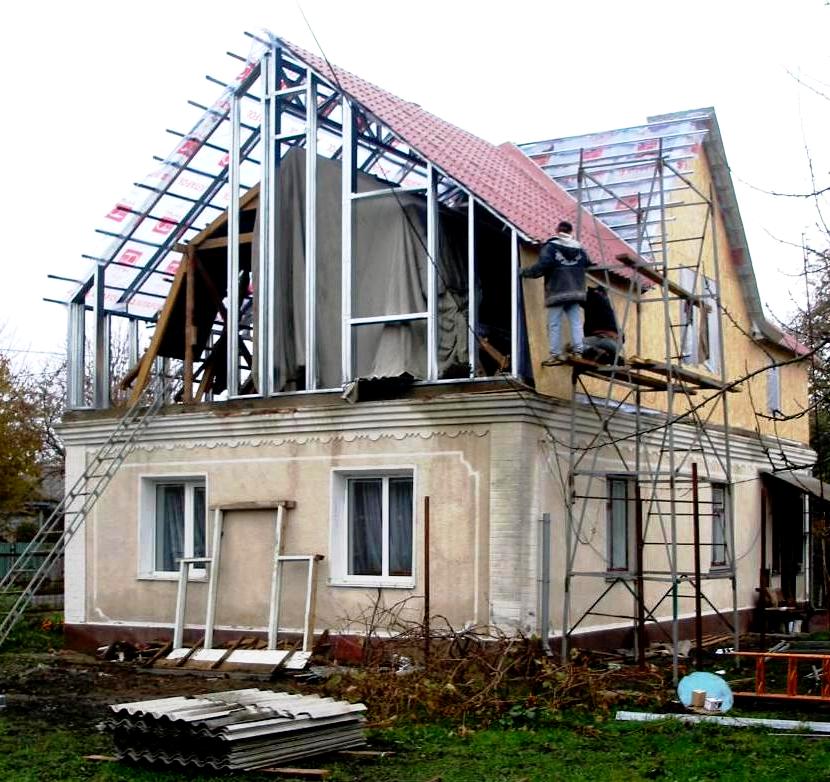

Мансардный этажМансардный этажПристройка мансарды к старому дому



Мансарда должна располагаться в пределах несущих стен здания и не превышать это расстояние. Чертежи помещений могут иметь любой вид, в зависимости от назначения помещений. Существует три типа мансардных конструкций:

  1. С оборудованием отдельного этажа на одном уровне.
  2. С двухуровневым развитием.
  3. Со свободным оборудованием этажа.

Исходя из высоты, различают три вида мансарды:

  1. Полумансарда. При высоте стен до 0.8 метра.
  2. Мансарда. При высоте фронтальной стены от 0.8 до 1.5 метра.
  3. Полный этаж. При высоте фронтальной стены от 1.5 метра.

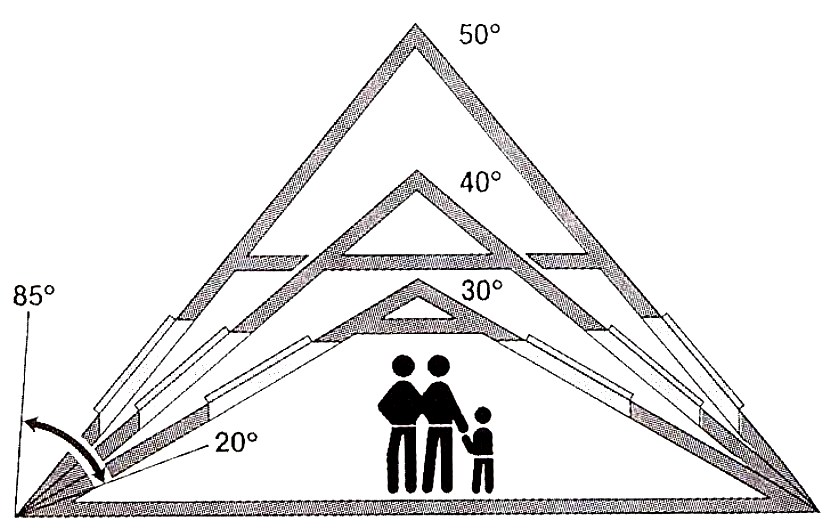

угол наклона крышиугол наклона крышиОт уклона крыши зависит и высота конька, и полезная площадь помещения мансарды



Мансардная крыша и ее элементы

Существует несколько вариантов крыши для оборудования зданий. Они отличаются друг от друга не только формой, но и типом конструкции и делятся на: двух, трех и четырехскатные, ломаные двухскатные, полувальмовые и вальмовые.

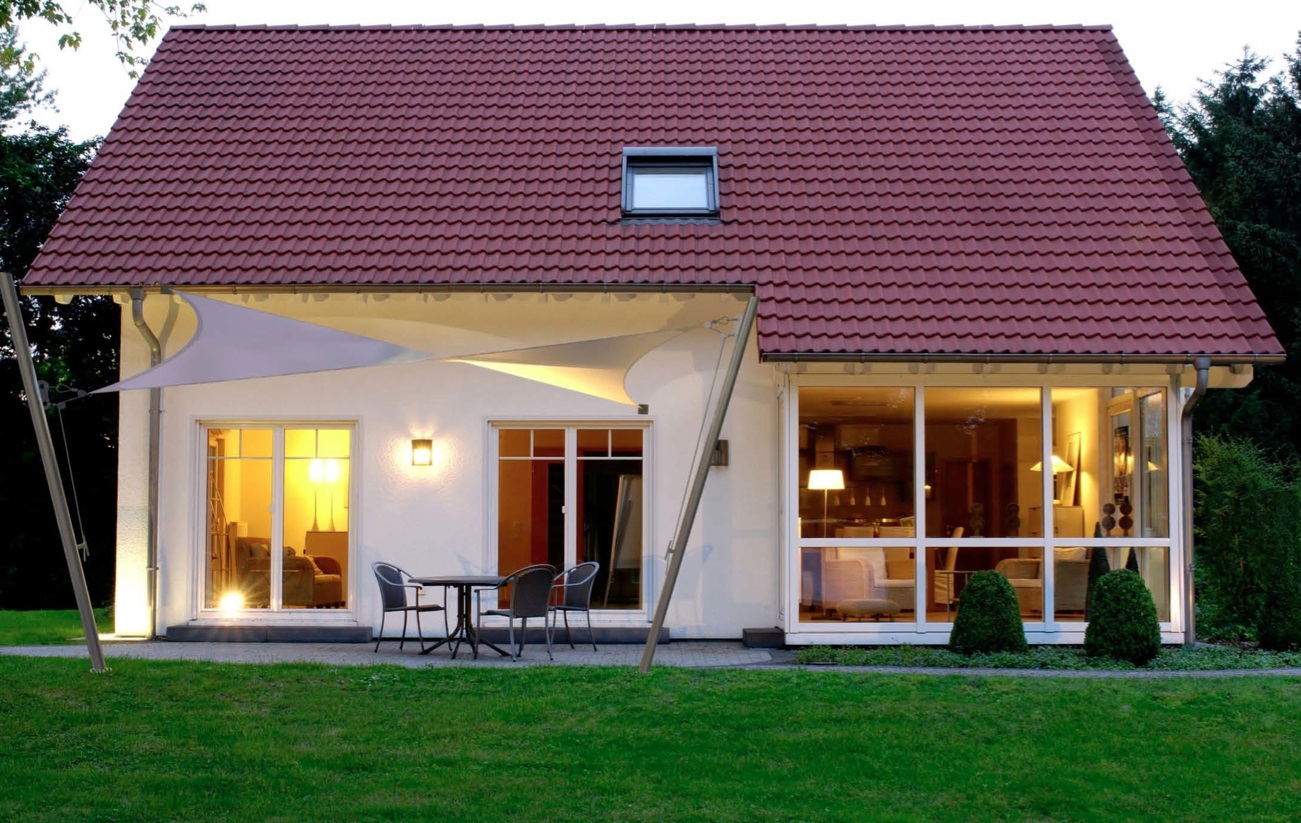

Двускатная кровля отличается простотой монтажа и способностью выдерживать высокие нагрузки. Имеет симметричные скаты и треугольный фронтальный вид. При ширине здания до 6 метров скаты могут иметь угол наклона до 45 градусов. Если ширина превышает расстояние 6 метров, то требования нормативных документов разрешают увеличить указанный угол до 60 градусов.

Трех и четырехскатные кровли имеют скаты различных размеров, с разными углами монтажа. Из-за этого их, зачастую, называют асимметричными. Наличие таких деревянных конструкций придаст зданию оригинальности. Но монтаж подобной кровли требует тщательных расчетов и немалых финансовых затрат.

Мансардная ломаная двускатная крыша отличается тем, что ее скаты устанавливаются под разным углом по отношению к основанию. Важным положительным моментом такой крыши является экономичность стропильной конструкции и возможность максимально использовать внутреннюю площадь чердачного помещения.

Полувальмовые и вальмовые крыши являются разновидностями простой двускатной. Они образуют дополнительные скаты с фронтальной части крыши и ее боковых сторон.

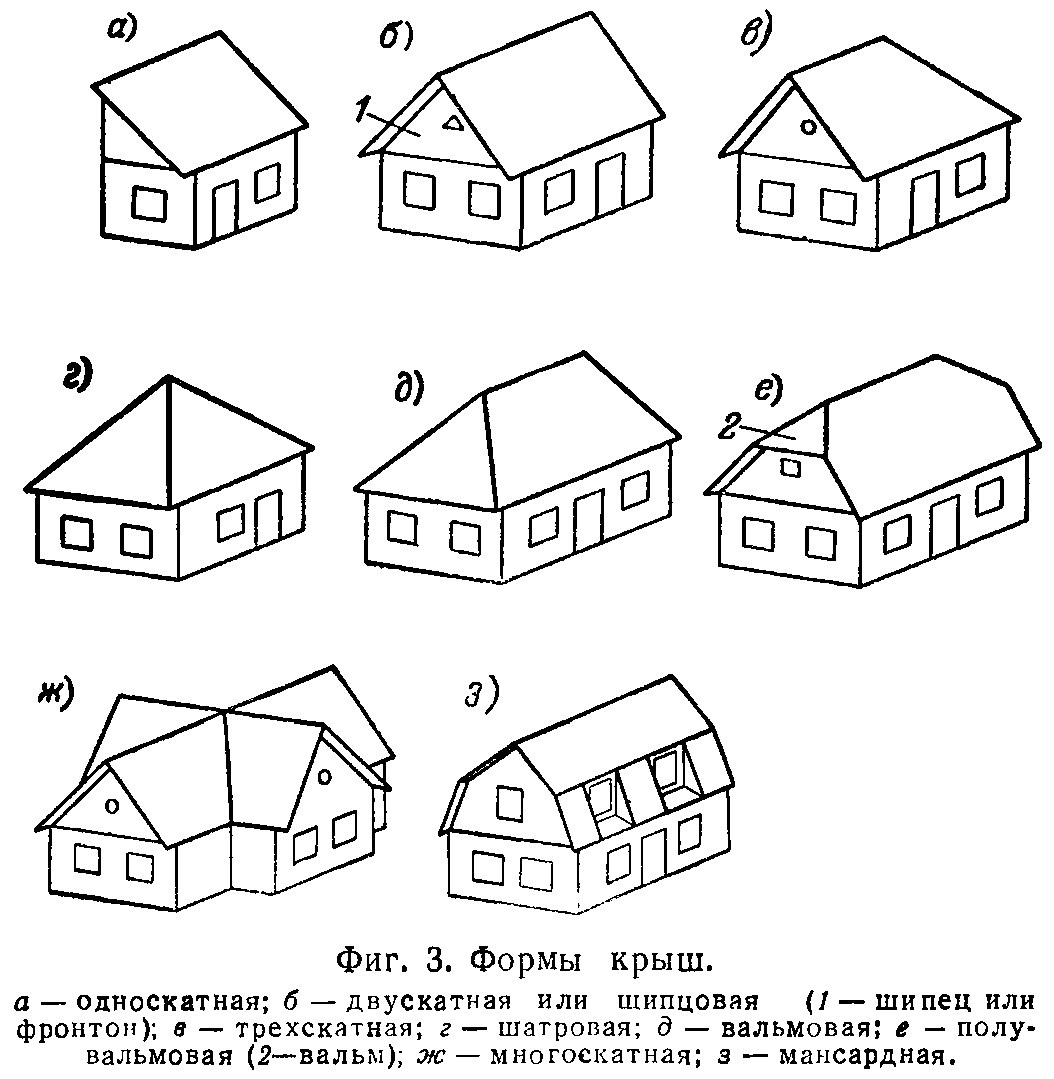

крышакрышаОсновные типы форм крыши

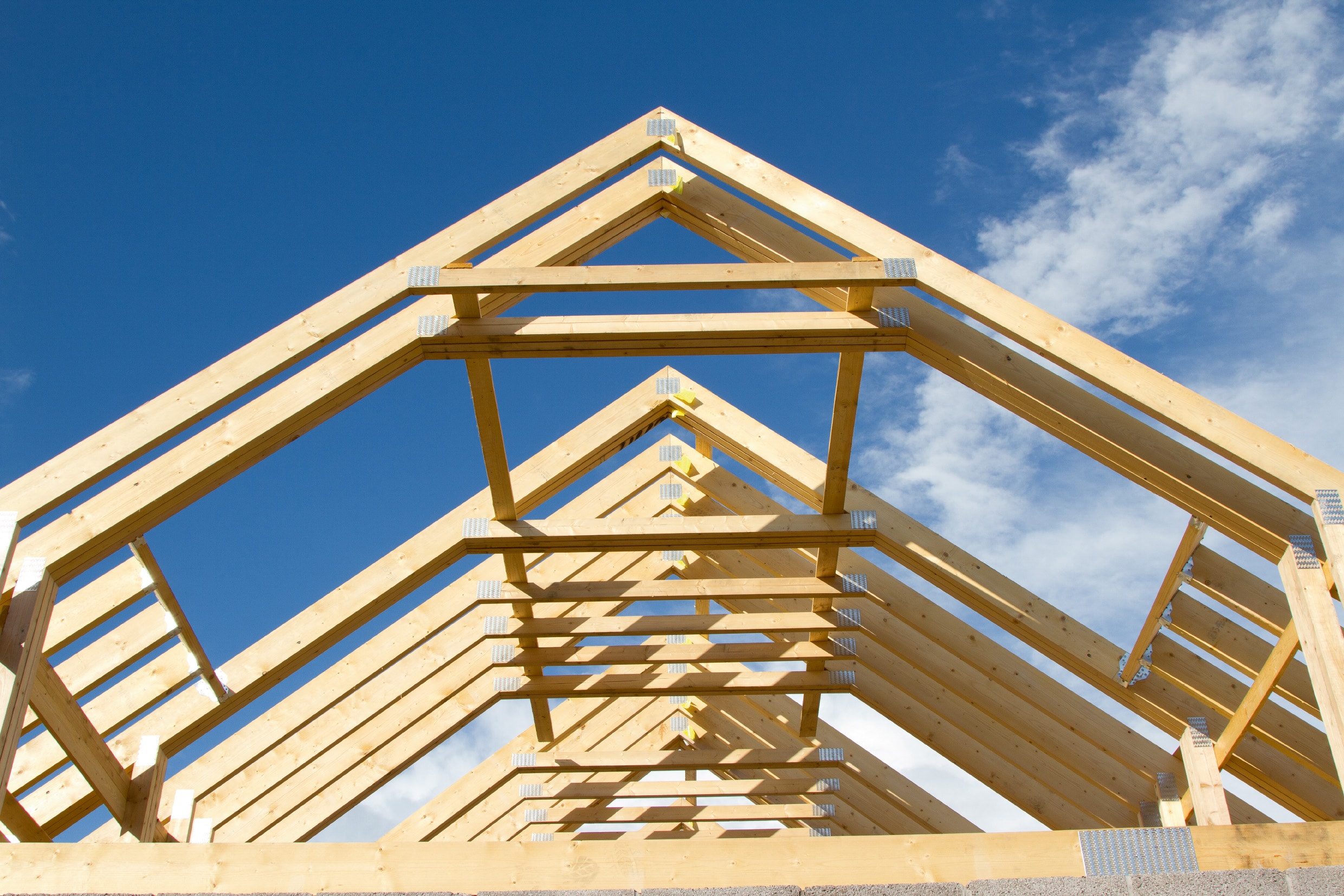

Составляющие стропильной системы

Несущие детали стропильной конструкции должны быть прочными. Обычно для них выбирается древесина хвойных пород. Она почти не поддается гниению и проста в обработке, выдерживает резкую смену температуры и обладает небольшим удельным весом. Подготовленный к монтажу материал должен быть обработан огнеупорным раствором и жидкостью для защиты от древесных вредителей и грызунов. Стропильная конструкция включает в себя несколько деревянных и других элементов: стропила, прогоны, мауэрлат, обрешетку, конек, опорную стойку или же подкос, лежень, затяжку и кобылку.

Стропила являются каркасом всей конструкции и устанавливаются на мауэрлат. Стропила соединяются между собой прогонами и крепятся затяжками. Внешняя обрешетка крепится на стропила и на нее монтируется кровельный материал. Кроме внешней обрешетки еще есть внутренняя. Между ними укладывается изоляционный материал. Обрешетки выполняют дополнительную вентиляционную функцию. Скаты объединяются в конек. Лежень устанавливается от фронтальной стены к перекрытию, а на него для придания прочности монтируются подкосы и стойки. Для увеличения длины стропил конструкций применяют кобылки, которые увеличивают свес кровли.

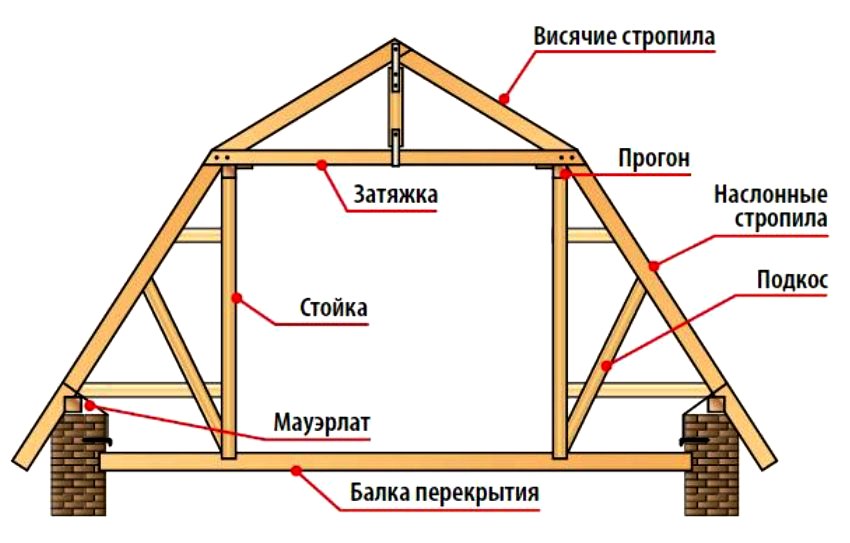

Стропильная конструкция мансардыСтропильная конструкция мансардыУстройство стропильной системы двускатной крыши



Мауэрлат и его крепежные элементы

Мауэрлатом называется часть стропильной системы, которая держит крышу. Мауэрлат монтируется по всему несущему контуру мансардного этажа и является основой всей стропильной системы. Монтаж деревянных частей мауэрлата проводится непосредственно на армопояс. В таком варианте мауэрлат приобретает большую жесткость. Кроме этого, он служит соединительным элементом между крышей и стенами здания.

Крепежные элементы для мауэрлата должны иметь высокий запас прочности. Чаще всего крепление мауэрлата выполняется с применением резьбовых шпилек, которые с помощью вязальной проволоки крепятся к металлической арматуре, расположенной внутри опалубки. Диаметр шпильки должен быть не менее 10 мм. Длина шпильки должна превышать толщину мауэрлата на 20-30 мм. Отверстие под шпильку необходимо сделать в том месте мауэрлата, на которое не будут опираться стропила, в идеале – по центру между стропилами. При этом шаг отверстий должен быть менее 1 метра. Для этого необходимо перед установкой провести правильный расчет тех мест, которые будут просверливаться под крепежную шпильку.

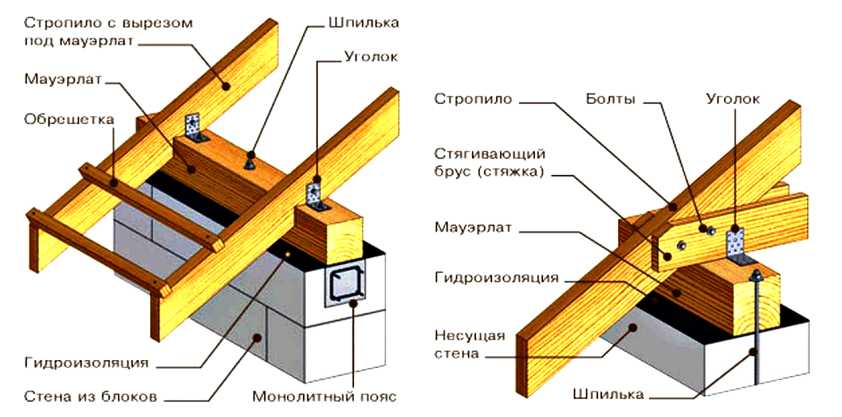

Стропильная системаСтропильная системаКрепление стропила с запилом мауэрлата и без него



Расчет ломаной крыши

Мансардная крыша ломаной конструкции является наиболее популярной. Это обусловлено тем, что форма крыши позволяет максимально освободить полезную площадь. На примере такой крыши можно провести вычисления составляющих мансардного уровня. Перед тем, как их провести, необходимо составить проект и чертежи к нему.

Расчет ломаных конструкций проводится по составляющим:

  • вычисление площади кровельного покрытия;
  • определение углов установки кровли, в соответствие с тем, как они были нанесены на чертежи;
  • расчет суммарной массы стройматериалов для оборудования кровли;
  • расчет деревянных стропил;
  • вычисление габаритов боковых, коньковых стропил;
  • определение величины обрешетки;
  • выбор утеплителя, подсчет нагрузки у стропильной системы.

Теперь рассмотрим каждый пункт по элементам.

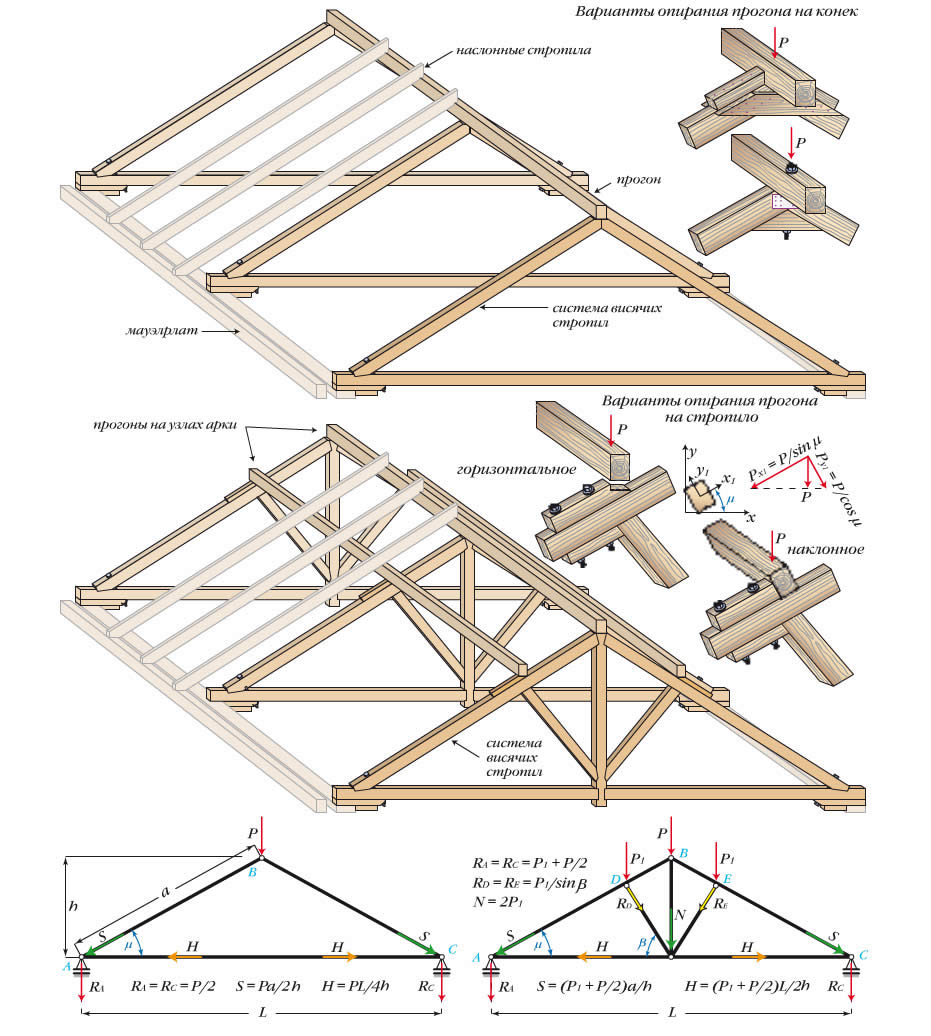

Ломанная крышаЛоманная крышаКонструкция и расчет нагрузки стропильной системы ломаной крыши

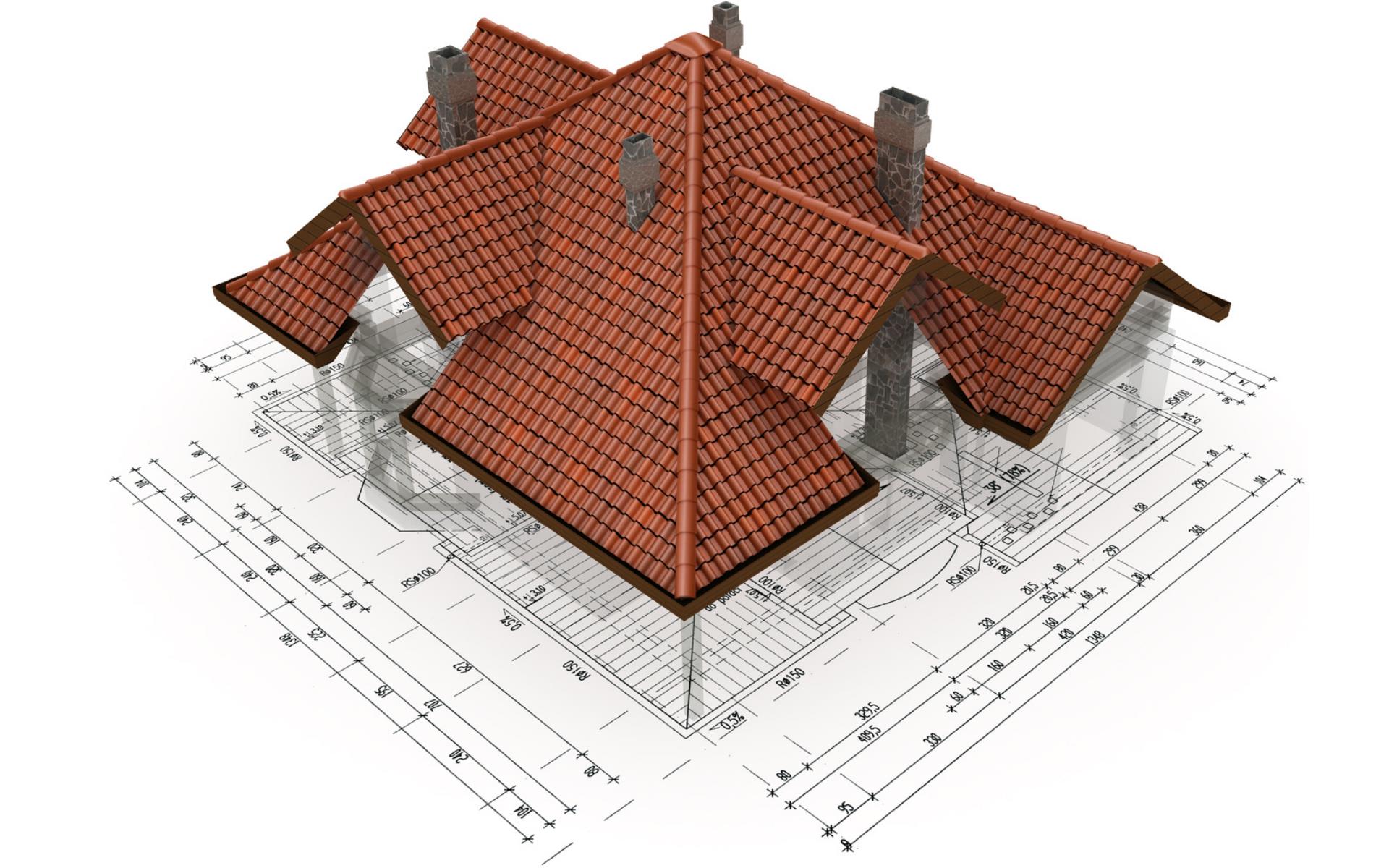

Расчет размеров крыши и углов ее наклона

Для того, чтобы просчитать общую площадь кровли, ее необходимо разбить на фигуры. Для этого необходимо составить чертежи разреза мансардного помещения. В результате получатся трапеции, прямоугольные и треугольные фигуры. Расчеты таких конструкций и чертежи для них очень просты. Площади фигур рассчитываются по отдельности. После этого данные всех фигур складываются в общее значение.

Площадь прямоугольника определяется, как: S = A x B, где А и В – соответственно длина и ширина.

Площадь треугольника вычисляется по формуле: S = (A x h)/2, где А – ширина основания, h – высота треугольника

Площадь трапеции рассчитывается: S = ((A + B)/2) x h, где А и В – соответственно длина нижнего и верхнего основания трапеции, h – высота трапеции.

Углы монтажа скатов ломаных конструкций определяются специальными формулами. Чертежи и расчеты углов установки крыши должны входить в общий проект мансардного этажа.

Угол установки боковых стропил такой крыши колеблется от 55 до 65 градусов, а угол монтажа верхней части кровли составляет около 30 градусов. Выполненные, согласно расчетам чертежи, с указанием размеров, площадей и углов монтажа конструкции, могут быть использованы за основу проекта.

Расчет размеров крышиРасчет размеров крышиЧем выше конек, тем больше полезная площадь подкровельного пространства



Монтаж мансардных стропил и кровли

Расчет нагрузки и веса материала для оборудования кровли проводится обязательно. От этой величины напрямую зависит сечение стропильных ног, а также расстояние между ними при монтаже. Расчет массы материалов проводится из соотношения на 1 квадратный метр. После этого, зная общую площадь крыши, определяется общая масса кровли. Если в качестве кровельного материала применяется шифер, то ориентировочный вес составит 11-14 кг/кв.м. Для мягкой черепицы этот вес составит 9-16 кг/кв.м, цинковой жести – 3-6 кг/кв.м, керамочерепицы – 50-70 кг/кв.м.

Для выбора сечения и шага монтажа стропил важную роль играет средняя нагрузка. Она должна обеспечить устойчивость всей конструкции при обильных снегопадах и сильных ветрах. Для ломаных деревянных конструкций величина средней нагрузки должна превышать 200 кг/м.п. Для уменьшения нагрузки на крышу применяют поправочный коэффициент. Он применяется при вычислении углов наклона крыши. Если уклон до 20 градусов, то коэффициент составляет 1,5. При угле до 55-65 градусов коэффициент уменьшится до 1,25. Для крыш с уклоном от 65 градусов и выше поправка не применяется. Рассчитывать такие нагрузки проще, когда составлены соответствующие чертежи.

Для вычисления общей нагрузки на здание, кроме массы кровельного материала, определяют массу стропильной конструкции. За основу берут минимальный размер сечения стропил, который составляет 5х10 см, и плотность дерева с влажностью 18 процентов. Масса стропильной системы при таких параметрах будет в пределах 500-600 кг/м.куб.

Из-за разницы в весе кровли будет меняться шаг монтажа стропил. При минимальном сечении 5х10 см шаг установки будет иметь расстояние 80 см, если материалом кровли будет шифер или керамочерепица. При применении в качестве кровли металлочерепицы или ондулина, шаг монтажа стропил составит расстояние в 60 см, а при использовании профнастила – не более 90 см. Зачастую шаг стропил выбирают под размер утеплителя.

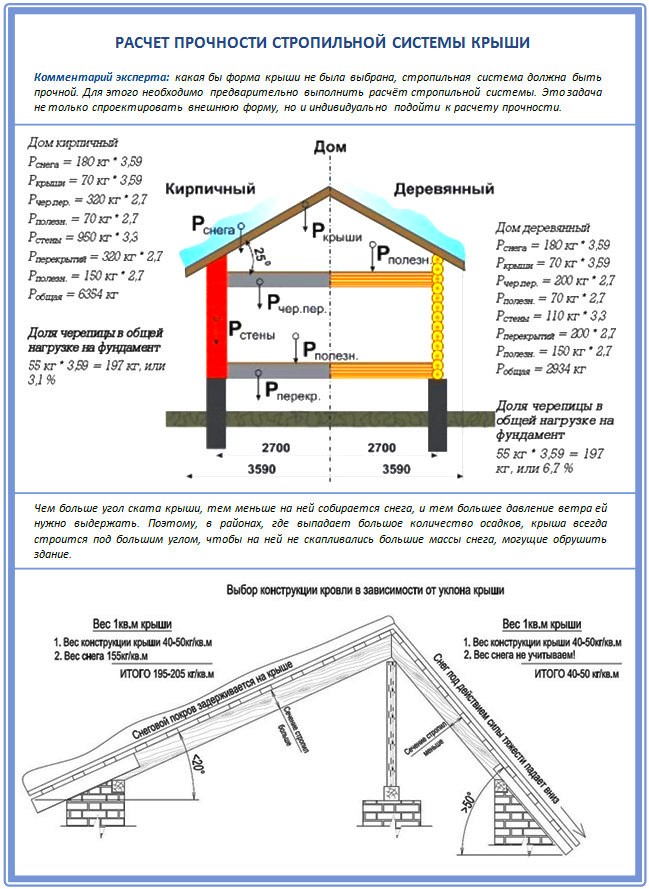

Нагрузки на стропильную системуНагрузки на стропильную системуОсобенности расчёта и устройства стропильной системы двускатной крыши



Выбор утеплителя и расчет обрешетки

Для утепления кровли мансарды применяют стекловату, пенополиуретан, экструдированный пенополистирол, пенополистирол (пенопласт).

Минвата чаще всего применяется для теплоизоляции крыши мансарды. Она обладает отличными противопожарными показателями, экологически чиста, не подвергается гниению, может принимать нужную форму, обладает легким весом и с ней легко работать. Пенополистирол (пенопласт) и его разновидности имеют высокие теплоизоляционные характеристики, обладают небольшим весом, в результате чего можно увеличить толщину утеплителя.

От материала утеплителя и кровли зависит шаг монтажа обрешетки и ее плотность. Обрешетка выполняется из деревянных элементов. Если кровля будет выполнена из мягкого материала, то в качестве обрешетки применяется фанера. Для полужесткого или жесткого кровельного материала устанавливается обрешетка с шириной доски 20 см и шагом 25-35 см.

обрешеткаобрешеткаВиды обрешетки под разные типы кровельного материала



Определение размеров боковых и коньковых стропил

Расчет боковых и коньковых стропил проводится по определенным формулам. Для коньковых – это формула равностороннего треугольника:

В = В зат/2cosinus С,

где В – длина конькового стропила;

В зат – длина основания или затяжки;

С – угол наклона стропил у основания.

Предположим, что длина основания около 4 метров, а угол наклона у основания около 30 градусов. Подставив данные в формулу, получим результат:

В = В зат/2cosinus С = 4 / 2х0.86 = 2.3.

Длина коньковых деревянных стропил составляет 2.3 метра.

Для вычисления длины боковых стропил применяется другая формула:

В = (В карн + Н)/cosinus У,

где В – длина бокового стропила;

В карн – длина карниза;

Н – высота опорной стойки;

У – угол наклона стропил.

Возьмем за основу длину карниза 0.5 м, высоту опорной стойки 2.5 метра и угол наклона около 60 градусов. Вставив исходные данные в формулу, проведем вычисление:

В = (В карн + Н)/cosinus У = (0.5 + 2.5)/0.5 = 5.5.

Длина боковых деревянных стропил будет 5.5 метров.

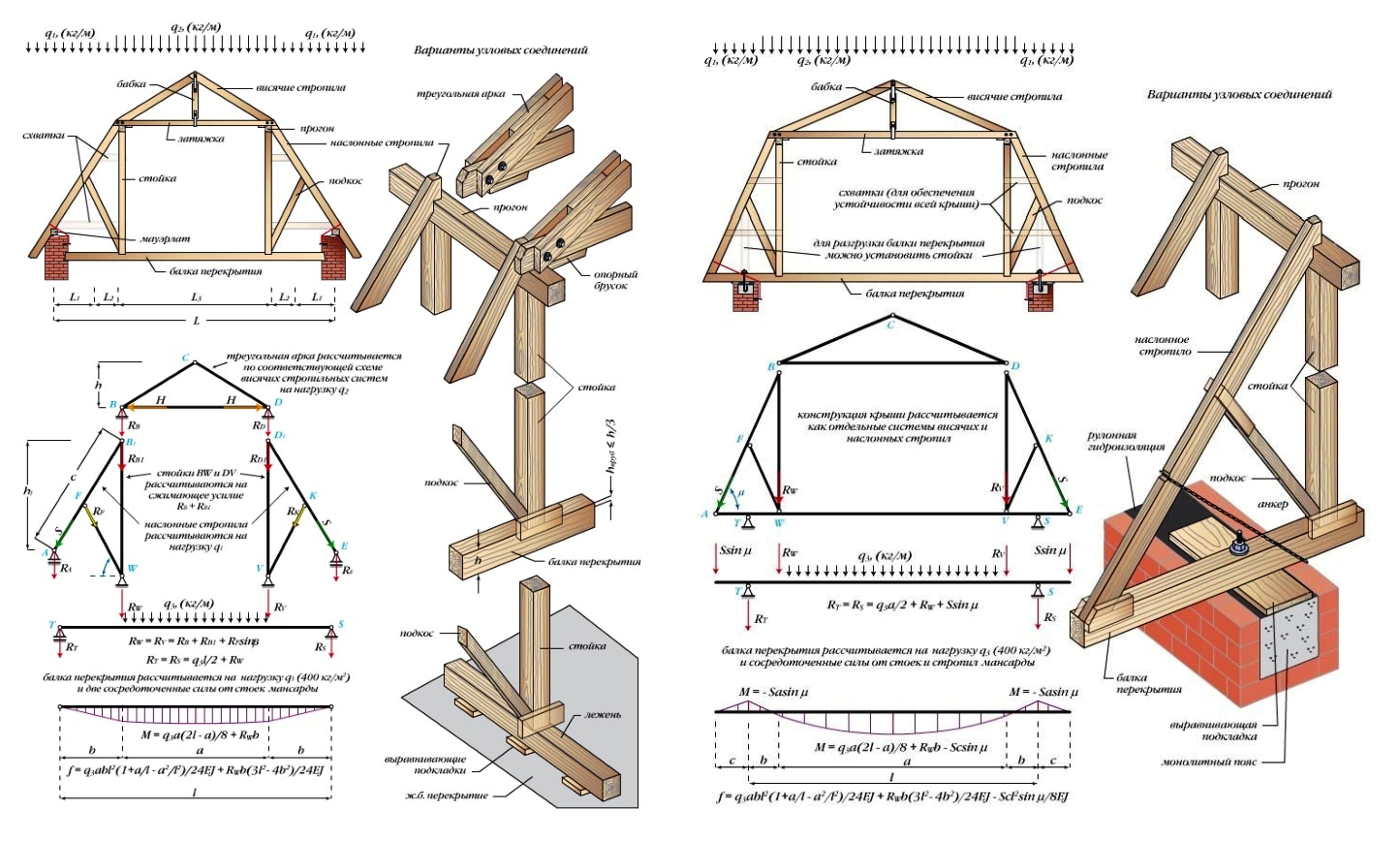

Стропильная системаСтропильная системаОдин из примеров расчета на схеме комбинированной стропильной системы, где Р и Р1 — сосредоточенные силы от веса прогонов и крыши



Определение полезной площади мансарды

Прежде, чем начать строительство и оборудование чердачного этажа, необходимо рассчитать его площадь. Расчет жилой площади производится по формуле:

S = A x В + 0.7 х C

S – площадь мансарды;

A – общая площадь помещений с высотой более 2.5 метра;

В – общая площадь помещений с высотой от 1.1 до 2.5 метров;

C – общая площадь помещений с высотой от 0.8 до 1.1 метра;

0.7 – коэффициент поправки. Применяется для более точного определения полезных площадей.

МансардаМансардаРасположение мансарды в зависимости от конфигурации крыши



Мансардные окна

Проектирование мансардного помещения обязано иметь раздел, предусматривающий монтаж и оборудование оконных проемов. Оборудование мансардных конструкций окнами проводится между стропилами кровли. Ширина оконного проема должна быть меньше, чем шаг монтажа стропил на 20 см. В местах монтажа окон, для увеличения жесткости, в стропильной конструкции сверху и снизу устанавливаются поперечные брусья. Мансардные наклонные окна пропускают больше света, чем фронтальные на 40-50%. Общая площадь оконных проемов не должна быть выше 13% от общей поверхности крыши. Расстояние от пола до низа и верха оконного проема должно быть на менее 80 см и не более 220 см, соответственно.

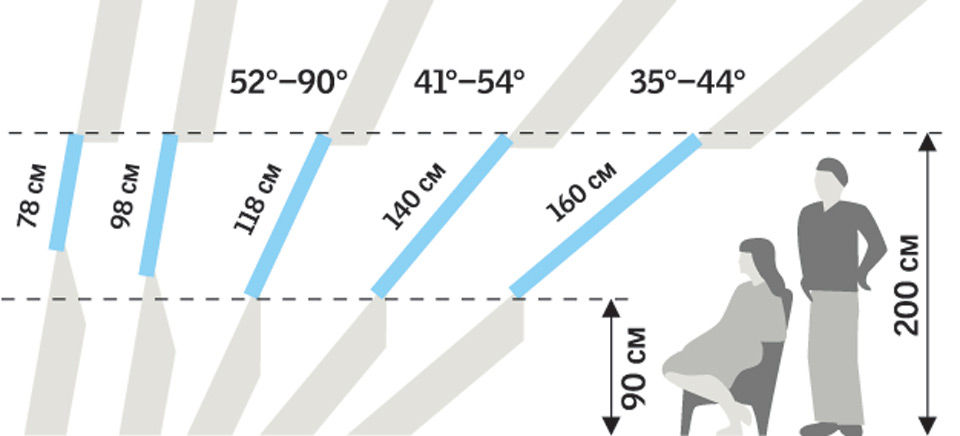

Высота размещения мансардных оконВысота размещения мансардных оконВысота (длина) окна во многом зависит от уклона крыши, чем он меньше – тем длиннее должно быть окно



Чердачный дымоход и необходимость утепления

Основная функция дымохода – это вывод за пределы здания дыма и предметов горения посредством тяги. Предметы горения содержат в себе разнообразные химические соединения, которые после сгорания при соприкосновении с воздухом окисляются. Окисляясь, они оседают на внутренней поверхности дымохода и со временем его разрушают. В основном, такая реакция происходит от смены температур в холодное время, например, ночью. Чтобы этого не произошло, часть дымохода, которая находится в мансарде и над крышей, оборудуется теплоизоляцией. Для оборудования дымохода применяют керамические трубы или нержавеющую сталь. Чаще всего для постройки дымохода применяют огнеупорный кирпич.

Теплоизоляция дымохода может быть выполнена в разных вариантах. Для этого необходимо применять материалы, которые специально для этого предназначены.

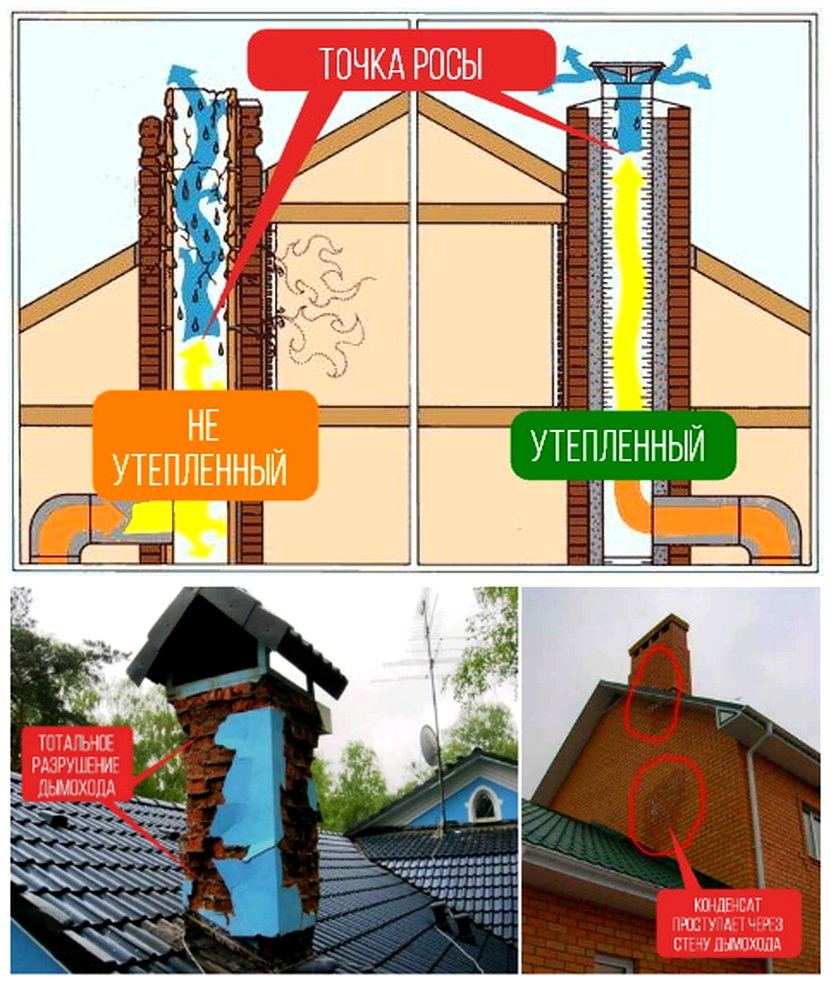

Утепление дымоходаУтепление дымоходаНе утепленная дымоходная труба быстрее разрушается в морозы, теряет свои свойства



Способы теплоизоляции дымоходов

Основной сложностью при установке дымохода является то, что в процессе эксплуатации он нагревается. Стропильная система состоит из деревянных элементов. При монтаже кровли и стропильной системы необходимо выдержать расстояние между дымоходом и стропильной системой, свести к минимуму передачу тепла на легковоспламеняющиеся элементы крыши.

Чтобы не допустить нагрева деревянных частей, в месте выхода трубы за пределы кровли устанавливают двустороннюю защиту, называемую фартуком. Нижняя его часть крепится по периметру трубы под кровельным материалом. Верхняя половина монтируется также по периметру дымохода поверх кровли. Для монтажа фартука используют оцинкованную сталь.

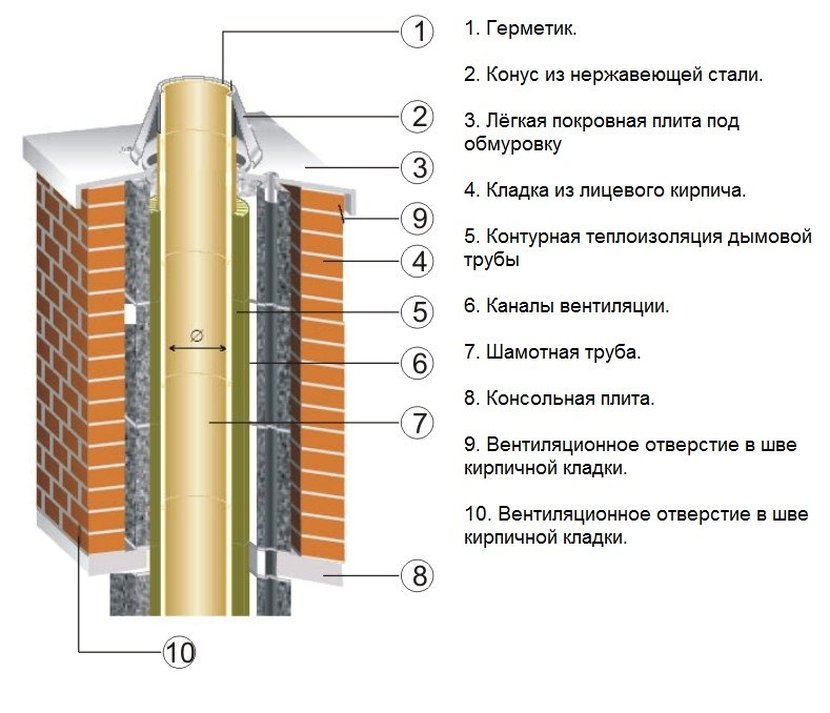

Теплоизоляция дымоходов выполняется в зависимости от типа дымохода и проводится разными способами.

Если дымоход кирпичный, то на него наносят несколько слоев извести и штукатурки. Для этого по всей площади трубы крепят монтажную сетку, толщиной 2-3 см. Когда сетка установлена, начинают набрызгивать первый слой известковой массы. После застывания раствора проводят набрызгивание второго шара, потом третьего и последующих. После того, как будет достигнута нужная толщина изоляции, штукатурку затирают до ровной поверхности. Если в процессе работ появились трещины, то их необходимо замазать тем же известковым раствором.

Если в качестве дымохода используется асбестовая труба, та на нее сверху ставится защитный кожух, который в диаметре на 5-7 см больше самой трубы. Свободное пространство между трубой и кожухом заполняется шлаковатой, каменной или минеральной ватой и трамбуется.

Таким же способом проводится теплоизоляция дымовой вытяжки, выполненной из нержавеющей стали.

После того, как теплоизоляция дымохода закончена, его можно отделать кирпичом.

ДымоходДымоходНа вопрос, для чего необходимо утепление дымохода есть однозначный ответ – чтобы не допустить его разрушения



Вывод

Чтобы сделать полноценный проект, необходимо правильно рассчитать все элементы и детали мансарды. Если расчет сделан верно, соблюдается технология строительства и требования нормативных документов, то мансардное помещение будет служить долго.

Устройство мансарды дома





Предыдущая

МансардыМансарда – привлекательная прибавка к полезной площади деревянного дома

Следующая

МансардыВиды и особенности монтажа мансардных натяжных потолков

Ломаная крыша стропильная система расчет с размерами

Любой, наверное, хозяин загородного участка старается использовать свою территорию с максимально возможной полезностью. Хочется, чтобы и дом был вместительным, и чтобы было где гостей принять, и для мастерской отвести место. В то же время, на выделенных «сотках» особо не разгуляешься – необходимо оставить территорию для своих «сельхозугодий», для уютного двора, для гаража или автостоянки, для хозяйственных построек. Выход очевиден – «расти вверх». Двухэтажные полноценные здания – это доступно далеко не каждому, но можно постараться задействовать под полезную площадь чердачные помещения. Одним словом, оптимальным решением становится строительство дома с мансардой.

Ломаная крыша стропильная система расчет с размерамиЛоманая крыша стропильная система расчет с размерами

Ну а если возводить мансарду, то лучше всего обратить внимание именно на ломаную конструкцию крыши. При равных размерах в плане с двускатной, такая система дает значительный выигрыш в полезной площади, пригодной в том числе и для полноценных жилых помещений. Безусловно, подобный подход в определённой мере отражается на возрастании сложности расчётов и монтажа стропильной конструкции, но для трудолюбивого, умелого и старательного хозяина это не должно стать препятствием.

Итак, настоящая публикация призвана показать, что, если выбрана ломаная крыша стропильная система, расчет с размерами вполне можно провести собственными силами, чтобы получить гарантированно прочную конструкцию. Причем, для такого самостоятельного проектирования не потребуется знаний специальных прикладных программ. Предлагаемый алгоритм, безусловно, упрощен, и не может сравниться по точности с профессиональными расчетами, и если затевается строительство крупного здания со сложной конфигурацией крыши – так или иначе, придется обратиться к специалистам. Но для типичной мансарды ломаного типа над среднестатистическим жилым загородным домом или гаражом – он вполне оправдан.

Особенности стропильной системы ломаного типа

Принцип устройства мансардной крыши ломаного типа

Итак, что же из себя представляет стропильная система ломаного типа?

С некоторой долей условности ее можно отнести к разновидностям двускатной. Но главное отличие в том, что каждый из скатов не представляет собой единой плоскости от конька до карнизного свеса. По определенной горизонтальной линии она «ломается» на две, причем верхняя часть ската имеет куда меньший угол крутизны по сравнению с нижней.

Характерная особенность ломаной крыши понятна уже из ее названия – каждый из скатов «ломается» на две плоскости, различающихся углом наклона к горизонтуХарактерная особенность ломаной крыши понятна уже из ее названия – каждый из скатов «ломается» на две плоскости, различающихся углом наклона к горизонту

Для чего это делается? Ответ очевиден. Если организовывать жилую мансарду под обычной двускатной крышей, слишком большая площадь приходится на «мертвые зоны» — по краям чердачного помещения вдоль линии карнизов. Безусловно, предпринимаются определенные меры, чтобы полезно использовать и эти участки, но возможности все же весьма ограничены, а сделать полноценный потолок, который не будет создавать «давящего» на голову ощущения, то есть с нормальной, привычной для человека высотой, получается только в центральной области чердака. Казалось бы, можно увеличить крутизну скатов – но это приводит к совершенно не оправданному росту высоты конька – такая крыша труднее в монтаже, требует большего количества материалов, и при всем этом – чрезмерная высота всегда становится причиной роста уязвимости конструкции от ветровой нагрузки, снижения общих прочностных характеристик. Одним словом, хлопот с возведением такой стропильной системы (тем более, если это планируется делать самостоятельно) – не оберешься!

А выход прост – повысить крутизну скатов только на «обитаемом» уровне чердачного помещения, до нормальной высоты потолка, а затем перейти к малому углу уклона, чтобы крыша не получалась слишком высокой. Давайте для наглядности посмотрим на один характерный пример.

Сравнение «полезной вместимости» мансардного помещения в домах с крышей обычного двускатного и ломаного типаСравнение «полезной вместимости» мансардного помещения в домах с крышей обычного двускатного и ломаного типа

Для «чистоты эксперимента» возьмем два здания, с совершенно одинаковыми размерами в основании, например, с шириной стены по фронтонной части в 6 метров (как показано на иллюстрации). Высота стены до линии перекрытия – 4 метра, и такое же расстояние отложено по вертикали от перекрытия до высшей точки крыши – конька. Различие – в конструкции крыши: слева обычная двускатная, справа – ломаного типа.

Примем, что желательная нам высота потолка в жилой мансарде должна составлять 2,5 метра, и попробуем «вписать» это помещение в пространство чердака. Если даже не обращать внимания на проставленные размеры, то результат, как говорится, виден «невооружённым глазом».

Ну а если оперировать языком цифр, то видно, что даже при весьма большой крутизне скатов в двускатной крыше (а здесь она составляет около 53 градусов), ширина пространства, удовлетворяющего требованию комфортной высоты потолка – чуть больше 2 метров. Иное дело – в мансарде со стропильной системой ломаного типа – ширина «обитаемой зоны» возросла практически вдвое. Еще показательнее это будет выглядеть, если вычислить площадь такого помещения – очевидно, что при довольно скромных размерах здания, скажем, при длине дома в 8 метров, только выигрыш в площади составит порядка 16 м². А это, согласитесь, размер вполне приличной комнаты в городской многоэтажке!

Так что, несмотря на повышенную сложность в возведении крыши ломаного типа, такая затея выглядит вполне оправданной.

Основные элементы конструкции мансардной ломаной крыши

Теперь давайте взглянем, из каких же элементов состоит конструкция стропильной системы ломаного типа. Сразу оговоримся о том, что схем существует немало, и все их рассмотреть – в масштабе одной статьи просто нет возможности. Поэтому выделим две основных, наиболее часто применяемых при самостоятельном строительстве.

Схема расположения основных деталей системы ломаного типа с опорой мансардных стропил на мауэрлатСхема расположения основных деталей системы ломаного типа с опорой мансардных стропил на мауэрлат

На схеме показаны следующие детали:

Стены здания (поз.1) в которые еще при их возведении вмурованы балки чердачного перекрытия (поз. 2). Обратите внимание – в данном случае они расположены даже несколько ниже верхнего обреза стен, что дает определенный выигрыш в высоте мансардного помещения. Но нередко они укладываются и вровень с верхним окончанием стен.

По стенам (по их карнизным сторонам) установлен мауэрлат (поз. 3) – брус, который станет опорой для основных, так называемых мансардных стропильных ног (поз. 4). Чаще всего эти стропила исполняются по наслонной схеме, то есть имеют в верхней части упор на вертикальную стройку (поз. 5). Вся «анфилада» таких стоек по все длине крыши связана общим брусом — прогоном (поз. 6). В верхней части противоположные стропильные ноги, закрепленные на стойках с прогонами, соединены затяжкой (поз. 7). Эта затяжка играет роль усиливающего элемента конструкции, но кроме этого – становится основой для подшивки потока мансардного помещения. То есть ее расположение в данной схеме обычно принимается с учетом комфортной для хозяев высоты потолка.

Основные стропильные ноги, несмотря на то что являются наслонными, все же испытывают немалые нагрузки на изгиб и на сжатие – просто в силу своей длины и особенностей расположения под большим углом. Поэтому их необходимо разгружать, то есть усиливать дополнительными деталями. В этом качестве применяются подкосы – диагонально расположенные опоры (поз. 8) и (или) дополнительные затяжки (поз. 9).

Как правило, крутизна этого ската, сформированного основными, мансардными стропилами, выдерживается в диапазоне от 60 до 70 градусов, хотя может быть даже больше. Это, кстати, дает еще один «плюс» – на плоскости, расположенной с таким уклоном, зимой не будут задерживаться снежные массы, и их при расчете данных стропил можно не принимать во внимание.

Верхние скаты формируют коньковые стропила (поз. 10). Они, безусловно, значительно короче, и обычно располагаются под углом к горизонту от 15 до 30 градусов. Здесь можно применить и висячую схему расположения стропил, без центральной опоры. Но для надёжности нередко и на коньке устанавливается стойки или бабки (поз. 11) с пущенным по ним коньковым прогоном, и тогда, по сути, стропила превращаются также в наслонные.

Еще один нюанс данной схемы. Так или иначе, но создавать карнизный свес крыши над стенами, чтобы защитить их от прямого попадания влаги, придется. Значит, мансардные стропила должны иметь определённое удлинение (поз. 12) для формирования этого свеса планируемой ширины. Другой вариант – использование дополнительных деталей – так называемых «кобылок», с помощью которых наращивается длина стропильных ног. Это будет несколько подробнее рассмотрено ниже.

Цены на крепления для стропил

крепления для стропил

Пример такой конструкции крыши показан на иллюстрации ниже.

Пример стропильной системы ломаного типа с мансардными стропилами, закрепленными на мауэрлате, и с их удлинением для формирования карнизного свесаПример стропильной системы ломаного типа с мансардными стропилами, закрепленными на мауэрлате, и с их удлинением для формирования карнизного свеса

Теперь рассмотрим вторую схему, обратив внимание на принципиальное отличие.

Карнизный свес формируется за счет выноса за пределы стен балок перекрытияКарнизный свес формируется за счет выноса за пределы стен балок перекрытия

В целях максимально полезного использования объёма чердачного помещения, очень часто мансардные стропильные ноги крепят не на мауэрлате, а на балках перекрытия, уложенных на верхних торцах стен здания и вынесенных наружу на необходимое расстояние (поз. 2а). Выигрыш в ширине получающейся комнаты – очевиден. Кроме того, решается еще одна проблема. Вынос балок перекрытия сразу формирует карнизный свес необходимой ширины (поз. 12а). Впоследствии останется лишь подшить его снизу досками или панелями-софитами.

Стропильная система ломаной крыши с вынесенными за пределы стен здания балками перекрытияСтропильная система ломаной крыши с вынесенными за пределы стен здания балками перекрытия

Основные требования, учитываемые при проектировании ломаной стропильной системы

Чтобы закончить вопрос с общим устройством и перейти вплотную к расчетам стропильной системы, имеет смысл перечислить основные требования, которые к ней предъявляются.

  • Как правило, высота потолка в мансардном помещении принимается не менее 2200 мм – в противном случае неизбежно постоянное давящее ощущение от близкорасположенной потолочной поверхности. Отсюда и начинаются основные расчеты других деталей системы.
  • При определении типа кровельного покрытия стремятся выбрать материал с небольшой удельной массой – тяжелую кровлю разместить на крутом скате мансарды будет значительно сложнее, да и надежность установки может быть не гарантирована.
  • Стопила, в особенности – основные, мансардные, нередко получаются весьма большой длины, и, скорее всего, потребуется установка усиливающих элементов конструкции (подкосов или затяжек). Промежуточные вертикальные стойки под круто расположенными стропильными ногами становятся малоэффективными.
  • Необходимо иметь в виду, что мансарда, если она задумывается жилой и «всесезонной», всегда отличается выраженно большим количеством теплопотерь, так как, по сути, вообще не имеет со стороны скатов кровли никакой термоизоляционной преграды. Все это налагает особые требования к утеплению, которые также могут сказаться и на линейных параметрах деталей стропильной системы. Вместе с тем, слой термоизоляции кровли в большинстве случаев потребует еще и качественной вентиляции утеплителя, иначе он быстро напитается конденсационной влагой и потеряет свои качества.
Мансарда практически всегда требует надежной термоизоляции, и это может сказаться на размерах деталей ее конструкцииМансарда практически всегда требует надежной термоизоляции, и это может сказаться на размерах деталей ее конструкции
  • Для строительства мансарды ломаного типа следует употреблять только качественный пиломатериал хорошей степени просушки (остаточная влажность не более 20%) – никому не нужны деформации этой сложной конструкции при усыхании древесины. Не следует приобретать древесину с обилием сучков, с продольными трещинами, с синевой или другими признаками биологического разложения. Перед монтажом элементов системы все они должны получить полноценную обработку специальными составами, защищающими дерево от гниения, поражения плесенью, грибком или насекомыми, повышающими противопожарные качества материала.
Обработка пиломатериалов пропиткой, повышающей их биологическую стойкость и противопожарные качестваОбработка пиломатериалов пропиткой, повышающей их биологическую стойкость и противопожарные качества

Вот теперь, познакомившись с особенностями стропильной системы ломаного типа, можно перейти к ее самостоятельным расчетам.

Как выполнить самостоятельный расчет ломаной стропильной системы

В интернете можно, при желании, отыскать программы расчета стропильных систем, выполненных как в виде специальных приложений, так и по типу алгоритма для использования, скажем, в Microsoft Excel. Мы же предлагаем упрощенную систему расчета, которой, впрочем, будет вполне достаточно для самостоятельного проектирования ломаной крыши для собственного дома небольших размеров или хозяйственной постройки.

В отличие от предлагаемых программ, когда у пользователя только запрашиваются данные, а сама процедура расчета для него остается «за семью печатями», мы проведем вычисления поэтапно, с объяснением каждого выполняемого шага. Это, кстати, поможет и глубже разобраться в конструкции системы и в основных взаимосвязях ее элементов.

Взаимосвязь «крутизна ската – высота помещения мансарды – ширина помещения»

В качестве исходных данных у хозяина дома всегда будет ширина здания (Вд)– размер той стены, над которой станет формироваться фронтон крыши. Кроме того, наверняка имеются пожелания о высоте потолка в мансардном помещении (Нм). Значит, необходимо отследить взаимосвязь – как будет влиять крутизна нижнего ската мансардной крыши (угол а) на вместимость образующегося помещения с заданной высотой потолка, то есть его ширину (Вм). Если затем эту величину Вм разделить на два, то полученное значение покажет еще и расстояние между центром (продольной осью мансарды) и местом установки вертикальных стоек.

Схема для проведения расчетов ширины и высоты помещенияСхема для проведения расчетов ширины и высоты помещения

На схеме хорошо показаны те данные, которыми мы будем оперировать при расчетах. Правда, если стропильная система будет делаться по принципу выноса балок перекрытия наружу, потребуется еще один размер – величина этого выноса (Вв).

Особенности такой схемы: добавляется еще один параметр – длина выноса балки перекрытия ВвОсобенности такой схемы: добавляется еще один параметр – длина выноса балки перекрытия Вв

Итак, по законам геометрии в прямоугольном треугольнике наши стороны (катеты) соотносятся следующим образом:

Вг = Нв / tg а

Вг – это длина «глухого» участка, то есть между внутренней поверхностью стойки и вершиной угла а (между скатом и балкой перекрытия).

Очевидно, что ширина полезного помещения мансарды (между вертикальными стойками) станет равна общей ширине минус два «глухих» участка.

Чтобы не «мучить» читателя самостоятельными подсчетами, постараемся каждый шаг расчетов снабдить соответствующим калькулятором.

Калькулятор зависимости крутизны мансардного ската и ширины образующегося помещения

Для удобства, в поле ввода сразу предусмотрена возможность расчета для обоих случаев – с опорой стропил на мауэрлат и с выносом балок перекрытия наружу. Просто в случае, если выноса балок нет, необходимо оставить в этом поле значение по умолчанию – «0».

Перейти к расчётам

При необходимости калькулятор позволяет решать и обратную задачу, когда известны желательные параметры комнаты, и необходимо вычислить, какой же крутизна ската должна быть при этом. Изменяя значение угла (градация сделана с точностью до 1 градуса), с ранее заданной шириной здания и высотой потолка, можно быстро прийти к необходимой ширине помещения. Такой подбор займет всего несколько лишних секунд.

Высота и крутизна конькового отдела ломаной крыши

Теперь у нас есть все необходимые величины для того, чтобы «прикинуть» общую высоту крыши, которая складывается из высоты мансардного помещения (Нм) и высоты треугольника, который можно назвать «коньковым» (Нк). Для расчета необходимо еще только определиться с углом крутизны установки коньковых стропил (b) – как уже говорилось, здесь обычно применяют скаты небольшого уклона, от 15 до 30 градусов.

Итак, высота «конькового треугольника» будет равна:

Нк = 0,5 × Вм × tg b

Калькулятор расчета высоты «конькового треугольника» мансардной ломаной крыши

Полученный результат остается суммировать с известной высотой мансардного помещения, чтобы получить суммарную высоту крыши. Для этого, наверное, уже не требуется калькулятора.

И опять же, вполне решается обратная задача. Например, необходимо узнать какую крутизну конькового ската необходимо задать, чтобы получилась крыша, допустим, общей высотой в 4 метра, при том, что потолок в мансарде планируется высотой в 2.3 метра. Простым арифметическим действием находим высоту «конькового треугольника»: 4 – 2,3 = 1,7 м, а затем, варьируя значения угла b, добиваемся нужной высоты в выдаваемом калькулятором ответе.

Расчёт длины стропильных ног

Пришла пора определиться, какой же длины, при полученных выше параметрах, будут стропильные ноги. Опять на помощь идет тригонометрическая формула:

L = Н /sin a = H / cos (90º — a)

Понятно, что для расчета длины мансардного (нижнего) стропила принимается значение высоты, соответствующее выбранной высоте мансардного помещения Нм и угол крутизны ската а, а для конькового стропила – высота «конькового треугольника» Нк и свой угол крутизны b. В остальном же различия нет, так что для поочередного расчета можно воспользоваться одним калькулятором, предлагаемым ниже.

Калькулятор расчета длины стропильной ноги

Если применяется схема с вынесенными балками перекрытия, и карнизный свес сформирован за счет этого, то на этом расчет общей длины стропильных ног закончен. Но в том варианте, когда требуется удлинение стропила для создания свеса, придётся выполнить еще одно вычисление.

Обычно ширина карнизного свеса, для полноценной защиты стен от прямого попадания осадков, задается по горизонтальной оси, то есть расстоянием от стены до края карниза. А при больших углах крутизны, характерных именно для нижних мансардных стропил, даже незначительная ширина свеса потребует довольно большого удлинения стропильных ног.

Карнизный свес, создаваемый за счет удлинения стропильных ног за линию мауэрлатаКарнизный свес, создаваемый за счет удлинения стропильных ног за линию мауэрлата

Для экономии материала, это удлинение часто делают и из досок, наращивая стропила кобылками. Значит, предлагаемый ниже расчет поможет определиться с тем, какая рабочая длина кобылок (без учета соединительного нахлеста) потребуется.

Цены на опоры для стропил

опоры для стропил

Калькулятор расчета необходимого удлинения стропила для создания карнизного свеса

Для расчета необходимо знать уже известный угол крутизны нижнего, мансардного ската а и планируемую ширину карнизного свеса k.

ΔL = k / cos a

Это соотношение заложено в расположенный ниже калькулятор:

Расчет основных нагрузок, выпадающих на стропильные ноги, определение их оптимального сечения

Следующим важным моментом становится определение нагрузок, которые будут выпадать на стропильные ноги. Этот параметр поможет определиться с сечением пиломатериала, которое обеспечит стабильность возводимой системы.

Расчет нагрузок, по правде говоря – это удел специалистов, владеющих теорией сопромата и вооружённых специальными методиками. Но в условиях строительства небольшого частного дома вполне можно применить и упрощённый алгоритм, который даст вполне приемлемый по степени точности результат.

Для подбора сечения пиломатериала мы будем оперировать распределенной нагрузкой, выпадающей на стропильные ноги. Она зависит от шага установки стропил – чем он меньше, чем ниже нагрузка, выпадающая на каждый погонный метр этой несущей детали.

А общая нагрузка складывается из нескольких составляющих – это масса самой системы с кровельным покрытием, ветровое воздействие, давление снежных масс на крышу. Плюс к этому, закладывается еще и определенный эксплуатационный запас – на случай непредвиденных нагрузок, например, стихийного или даже техногенного плана.

Ниже предложен калькулятор, который позволит быстро рассчитать распределённую нагрузку на стропильную ногу. Он, безусловно, требует некоторых пояснений по работе с ним – они также будут приведены.

Калькулятор расчета распределенной нагрузки на стропильные ноги.

Итак, для расчета потребуется ввести:

  • Угол ската крыши. Обычно расчет проводится для более длинных мансардных стропил, так что вводится значение угла а. Впрочем, при желании, для сравнения можно провести вычисления и для коньковых – тогда указывается угол b. Угол ската необходим для правильного подсчета снеговой и ветровой нагрузок.
  • Планируемый материал кровельного покрытия. В программу расчета, вместе с массой конкретной кровли, сразу занесено среднее значение массы характерной для нее конструкции обрешетки. Сюда же внесено примерный удельный вес  утеплителя кровли мансарды. То есть, выбирая кровлю, пользователь сразу вносит и все весовые нагрузки стропильной системы.
  • Для определения уровня снеговой нагрузки необходимо указать номер зоны своего региона проживания. Узнать свою зону можно по карте-схеме, расположенной ниже. Значение средней снеговой нагрузки для каждой из зон уже внесено в алгоритм расчета.
Карта-схема распределения территории России по зонам в зависимости от уровня снеговой нагрузкиКарта-схема распределения территории России по зонам в зависимости от уровня снеговой нагрузки
  • Для учета ветровой нагрузки придется ввести несколько параметров:

— Во-первых, по аналогии со снежной нагрузкой, необходимо определить по соответствующей карте свою зону по уровню ветрового давления (данные систематизированы по итогам многолетних метеонаблюдений). Показатели ветрового давления для зон – внесены в базу данных калькулятора.

Зонирование территории России по уровню ветрового давленияЗонирование территории России по уровню ветрового давления

— Во-вторых, необходимо определиться со своей «локальной зоной», то есть с особенностями расположения дома на местности, наличием или отсутствием естественных или искусственных преград для ветра. Тут подразумевается градация по трем типам – все они достаточно понятно изложены в интерфейсе калькулятора.

Правда, есть одна тонкость. Преграда для ветра только в том случае принимается в расчет, если она расположена в пределах круга с радиусом 30H, где Н – это высота дома над уровнем земли по линии конька. К примеру, для дома высотой в 6 метров учитываются препятствия, расположенные не дальше 180 метров от него.

Круг, в пределах которого учитываются естественные или рукотворные препятствия для ветраКруг, в пределах которого учитываются естественные или рукотворные препятствия для ветра

— Наконец, следует указать и саму высоту будущего дома (по уровню его конька).

  • Последнее поле ввода исходных значений – это планируемый шаг установки стропильных ног.

Варьируя этот параметр, оставляя неизменными все остальные исходные данные, можно наблюдать, как изменяется распределенная нагрузка, чтобы выбрать оптимальное значение.

  • Итоговый результат будет выдан в килограммах на погонный метр стропильной ноги.

Располагая этим значением, можно войти в таблицу, предложенную ниже, чтобы выбрать брус или доску необходимого сечения.

Расчетная величина распределенной нагрузки
(килограмм на погонный метр стропильной ноги)
Сечение пиломатериала для изготовления стропильных ног
75100125150175доска или брускругляк
толщина доски (бруса), ммдиаметр, мм
40506080100
Планируемый пролет стропила между точками опоры, мвысота доски (бруса), мм
43.532.52160150140130120
4.543.532.5180170160140120120
54.543.53200190180160140140
5.554.543.5210200180160160
65.554.54220200180180
6.565.554.5220200200
6.565.55240220220

В левой части таблицы находят ячейку на пересечении округленной (в большую сторону) распределенной нагрузки с длиной пролёта стропил (расстояния между точками опоры или усиления). Затем из этой строки в правой части таблицы выписываются рекомендуемые сечения бруса (или диаметр бревна, если стропила будут изготавливаться из кругляка).

Кстати, при подборе материала для изготовления стропил обычно учитывают еще и толщину утеплителя, который укладывается между ними. Плюс к этому – необходимо оставить вентиляционный зазор между утеплителем и расположенной над ним паропроницаемой мембраной кровельного «пирога» (еще 20-30 мм). Поэтому имеет, наверное, смысл сразу определиться и с необходимой толщиной утепления, при котором в мансарде будет поддерживаться комфортный для всесезонного проживания микроклимат.

Давайте проведем и этот расчет.

Толщина необходимого утепления мансарды

Расчет толщины утепления скатов мансарды строится на том, что суммарное термическое сопротивление создаваемого «пирога» не должно быть ниже нормированного значения, установленного СНиП.

Найти это значение можно по размещенной ниже карте-схеме. При этом необходимо брать значение «для покрытий» (показано красными цифрами). Оно всегда – самое большое, так как через кровельные покрытия происходят максимальные утечки тепла.

Цены на клееный брус

клееный брус

Карта-схема для определения нормированного значения сопротивления теплопередачеКарта-схема для определения нормированного значения сопротивления теплопередаче

Для утепления мансарды чаще всего применяют минеральную вату. Однако, это не догма, и можно встретить массу примеров, когда используется пенополистирол (обычный «белый пенопласт» или более безопасный и качественный экструдированный). Кроме того, в последнее время всё шире применяются напыляемые материалы – пенополиуретан или эковата.

Не будем сейчас рассматривать достоинства и недостатки каждого из утеплителей, а просто скажем, что их теплотехнические характеристики, необходимые для проведения расчета, уже внесены в программу калькулятора.

локр17Какие материалы используются для термоизоляции частного дома?

Ассортимент подобных материалов – достаточно велик, и каждый из них обладает своими особенностями. Подробнее об основных утеплителях для дома рассказано в специальной публикации нашего портала.

Наконец, свою роль в термоизоляции мансарды может сыграть и внутренняя отделка помещения. В калькуляторе указаны основные типы материалов для обшивки стен мансарды – необходимо выбрать нужный и указать его планируемую толщину.

Калькулятор расчета толщины утепления скатов мансарды

Перейти к расчётам

Результат выдается в миллиметрах, и его можно затем округлить – привести к стандартным толщинам выпускаемых утеплительных матов или плит.

Кстати, для многих регионов России толщина утепления может оказаться весьма значительной, и для установки плит или матов такой толщины придётся неоправданно, в принципе, увеличивать сечение стропильных ног, что приводит и к удорожанию общей сметы, и к очень серьезному утяжелению конструкции.

Пример утепления скатов кровли в два слояПример утепления скатов кровли в два слоя

Но выход есть – это практика двухслойной укладки термоизоляции. Вначале плиты укладываются между стропильных ног. А затем, для достижения необходимой расчетной толщины термоизоляции, монтируется второй слой, для установки которого достаточно вспомогательной обрешетки из легкого пиломатериала небольшого сечения.

Площадь кровли ломаной крыши

При планировании строительства крыши такого типа обязательным параметром, который необходимо узнать, является суммарная площадь получаемых скатов. Это важно в плане приобретения кровельного материала, утеплителя, требуемых по технологии гидро- и пароизоляционных мембран, для расчета обрешетки, разреженной или даже сплошной – под мягкие битумные покрытия.

(Про обрешетку в данной статье не говорилось намеренно, так как у каждого кровельного материала есть своя специфика в этом вопросе, и общих «рецептов» просто нет).

Схема для подсчета суммарной площади кровельного покрытия мансардной ломаной крышиСхема для подсчета суммарной площади кровельного покрытия мансардной ломаной крыши

Подсчет площади скатов стандартной ломаной крыши, которая рассматривалась в публикации – задача буквально для начальной школы, и нет смысла облекать ее в какой-то онлайн-калькулятор. Просто воспользуйтесь следующей формулой:

S = 2 × D × (Lм + Lк)

где:

S – суммарная площадь скатов ломаной мансардной крыши;

D – длина кровли по линии карнизного свеса;

– длина мансардного стропила. Если для формирования карнизного свеса применялось удлинение стропильной ноги или использование кобылки, то это тоже обязательно принимается в расчет – длина стропила принимается суммарная, с учетом ΔL;

– длина конькового стропила.

Все значения указываются с максимальной точностью в метрах, ответ получается, естественно, в квадратных метрах.

Вместо заключения

Конструкция ломаной мансардной крыши на небольшом по размерам загородном доме (с шириной по линии фронтона в пределах 6÷7 метров) – настолько широко опробованная на практике, что встречается масса рекомендаций по выбору сечения пиломатериалов, даже не проводя расчетов. Так, для стропильных ног советуют использовать доски сечением 50×150 мм (если требуется толстое утепление – то его лучше провести в два слоя). Для стоек и перекрывающих их сверху балок применяют брус сечением от 80×80 до 100×100. Затяжки и подкосы – обычно выполняют из тех же материалов, что и стропильные ноги. Про обрешетку было сказано – в зависимости от выбранного кровельного материала и крутизны скатов.

Правда, при этом часто оговариваются, что такие сечения будут справедливы для районов с не слишком высокой снеговой и ветровой нагрузкой. А вот как уловить эту грань? Может, лучше все же не полениться и провести самостоятельный расчет? Дело ваше.

В завершение публикации – два видео сюжета, посвященные монтажу такой стропильной системы. Хотя  вопрос практического монтажа выходит за рамки рассмотрения данной публикации, такое знакомство с одной из существующих технологий  возведения ломаной конструкции крыши поможет лучше представить ее устройство для проведения необходимых проектировочных работ.

Видео: Вариант монтажа ломаной стропильной системы – часть 1

Видео: Вариант монтажа ломаной стропильной системы – продолжение

как рассчитать мансардную крышу, угол наклона кровли для дома, материалы

Содержание:

Один из способов увеличить жилую площадь частного дома – обустроить на чердачном помещении дополнительную комнату, называемую мансардой. Результатом такого решения будет усложнение кровельной конструкции, рассчитать которую своими силами будет непросто.

рассчитать мансардную крышу

Чем особенна мансардная крыша

Обустройство жилой мансарды с нормальной высотой потолков предусматривает существенное увеличение высоты кровельного конька, изменение наклона скатов и усиление стропильной конструкции. Чтобы не допустить ошибки во время составления проекта, применяют специальную вычислительную онлайн-программу. Она в автоматическом режиме проводит точные расчеты мансарды, используя введенные параметры.

расчет кровли мансардной крыши

Специфика мансардной крыши заключается в следующем:

  1. Скаты имеют ломанную форму. Для максимального увеличения полезного объема чердачного помещения крыше сообщается ломаная конфигурация. В результате потолок получает удобную для эксплуатации высоту, без увеличения угла наклона мансардной крыши.
  2. Значительный уклон. Для мансардных крыш характерно наличие значительного наклона кровельных скатов. Это позволяет достигать расширения полезного объема помещения при помощи увеличения высоты потолка. В итоге кровельная конструкция становится на порядок тяжелее.
  3. Большая площадь кровли. Крутизна и большая высота конька становятся причиной значительного увеличения площади кровли. Как результат, теплопотери заметно возрастают: для борьбы с этим явлением кровельные скаты дополнительно утепляют.

угол наклона мансардной крыши

Важно понимать, что опытный архитектор выполнит проект мансардной кровли намного лучше, чем самая продвинутая программа-калькулятор. Однако, если проектировка осуществляется самостоятельно, расчет кровли мансардной крыши онлайн-калькулятором позволит избежать серьезных огрехов.

Как рассчитать площадь мансарды

Работы по составлению качественного проекта начинают с расчета площади мансарды. На нее напрямую влияют размеры дома и особенности конструкции крыши.

Общая площадь мансарды складывается из двух составляющих:

  1. Полезного объема. Речь идет о площади подкровельного пространства с высотой потолков более 0,9 м. Следует заметить, что под полезным объемом понимается не вся площадь мансардного помещения, а только ее центральный участок. Для большей практичности элементы стропильной системы под коньком смещают в сторону: это дает возможность заполучить дополнительное пространство.
  2. «Глухих» зон. Этот термин применяют к углам между перекрытиями и нижней частью ската, где высота потолков опускается ниже 0,9 м. В качестве жилья такие зоны использовать невозможно: чаще всего там оборудуют шкафы и различные ниши. Проектируя уклон скатов и форму кровли, стараются сделать так, чтобы на «глухие» зоны осталось как можно меньше места.

Перед тем, как рассчитать мансарду для дома с помощью программы-калькулятора, в свободных полях прописывают высоту конька, параметры здания, форму и число скатов.

Расчет главных параметров кровли

Правильность вычислений напрямую влияет на степень надежности, прочности и долговечности мансардной крыши. Если проектировка проводится человеком без архитектурного образования, лучше рассчитать мансардную крышу онлайн-калькулятором: он позволит провести быстрый и точный расчет основных параметров крыши. Это даст возможность определиться с закупкой необходимой комплектации и строительного материала. Кроме того, важно убедится в нужной прочности фундамента здания.

расчет материала для мансардной крыши

Расчет мансардной кровли состоит из таких показателей:

  • Высота конька. Она дает возможность определить самую высокую точку крыши, соответствующую необходимому углу уклона скатов и ширине дома. При подсчете используются тригонометрические формулы.
  • Вес кровельной конструкции. Данный показатель вычисляется с использованием параметра веса 1 м2 кровельного покрытия, гидроизоляционного и теплоизоляционного материала и стропильных элементов. В жилых домах общий вес 1 м2 кровельной конструкции не должен превышать 50 кг.
  • Площадь кровли. Прямоугольные скаты высчитать очень просто, перемножив их длину и ширину. Крыши сложных конфигураций потребуется разбить на более простые геометрические фигуры: вычислив их площадь по отдельности, результаты подсчетов складывают в единую сумму.

как рассчитать мансарду для дома

Важно понимать, что и компьютерные программы иногда ошибаются, поэтому дополнительная бдительность при использовании онлайн-калькулятора не помешает. В целом же с его помощью можно довольно быстро произвести расчет материала для мансардной крыши, сравнив между собой различные варианты конструкций крыш.



Ломаная крыша стропильная система расчет с размерами

Как самостоятельно построить ломаную крышу?

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

  • вертикальные стойки ;
  • затяжки — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон — совокупность верхних элементов стропильной системы;
  • бабки — крепления, обеспечивающие жесткость висячих стропил;
  • схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка — каркас для крепления кровельного материала и изоляции;
  • кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

  • высота стен мансарды должна превышать 2,2 м;
  • должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
  • кровельный материал должен иметь небольшую массу;
  • в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
  • мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
  • для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

  1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
  2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

  • определение количества необходимого стройматериала;
  • вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

  1. массу кровли;
  2. примерную массу снега;
  3. массу обрешетки;
  4. массу паро-, гидро- и теплоизоляционных материалов;
  5. размеры крыши;
  6. углы установки скатов;
  7. шаг установки элементов стропильной системы и кровельной обрешетки;
  8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
  • древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
  • материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

  • сначала ставятся крайние балки с торцов здания;
  • между ними натягиваются бечевки для указания плоскости;
  • устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

  • намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
  • на стропильных ногах выпиливаются места крепления по шаблону;
  • сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
  • в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м 3 .

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Крепление стропил к мауэрлату двухскатной крыши

Кобылка в стропильной системе

Стропильная система ломаной двускатной крыши — расчет и возведение

У многих людей ломаная крыша ассоциируется с конструкцией повышенной сложности современных домов. На самом деле она представляет разновидность обычной двухскатной крыши, рассчитанной под строительство мансарды.

Расчет конструкции

Возведение ломаной крыши намного сложнее, чем обычной двухскатной. Это связано с устройством стропильной системы, требующей более сложный расчет. Такая конструкция кровли больше подходит для построек квадратной формы. Если дом прямоугольный и длинный, пользы от мансарды не будет.

Любая конструкция крыши, так же как и ломаная, предусматривает расчет в два этапа:

  • Первый этап предусматривает расчет требуемого количества кровельного материала. Он выполняется исходя геометрических размеров крыши и габаритов финишного покрытия.
  • Вторым этапом делается расчет несущей способности стропил.

Последний расчет является сложным и требует учета таких показателей:

  1. Вес кровельного материала.
  2. Нагрузка на стропила изоляцией.
  3. Вес всех элементов контробрешетки и обрешетки.
  4. Расстояние между коньком и карнизным свесом.
  5. Угол наклона скатов.
  6. Расстояние между стропилами и элементами обрешетки.
  7. Дополнительная нагрузка от стеклопакетов, ограждений, вентиляции и других сооружений. Необходимо даже учитывать вес временно работающих на крыше строителей.

Имея на руках все эти данные, можно произвести расчет по формулам. Существуют, также, специальные программы, упрощающие данное действие.

На этой картинке можно увидеть схему с размерами ломаной крыши:

Здесь изображен расчет стропильной системы:

Сделав весь расчет надо удостовериться, подходит ли деревянный строительный материал по сечению для строительства ломаной двухскатной крыши. Если расчет не соответствует требуемым параметрам, стропильная система и обрешетка может быть изменена по сечению материала. Кроме этого, можно заменить кровельное покрытие.

Для удобства на бумаге надо начертить схему ломаной двухскатной крыши со всеми размерами. Эта таблица поможет сделать чертеж:

Какой материал потребуется для строительства?

По окончании всех расчетов надо приступать к закупке необходимых материалов. Первым делом понадобится брус для мауэрлата. Не обрезную доску можно пустить на обрешетку. На стропила пойдет брус или обрезная доска. Строительство крыш лучше выполнять с хвойных пород дерева. Влажность древесины не должна превышать показатель 20%.

На поверхности должны отсутствовать крупные сучки, следы жизнедеятельности насекомых-точильщиков и гнилые пятна. Перед использованием деревянные заготовки желательно обработать антисептиком.

Для крепления деревянных заготовок понадобятся металлические пластины разной формы, гвозди, болты, саморезы.

Возведение крыши

Закончив расчет ломаной двухскатной крыши, можно приступать к ее строительству. Чтобы иметь полное представление об очередности производимых работ, рассмотрим возведение конструкции на доме квадратной формы размером 8×8 м.

Закладывание основы

Вся стропильная система держится на основе, в качестве которой выступает мауэрлат с балочным перекрытием. Приблизительный расчет параметров указывает оптимальное сечение используемых деревянных балок 10×20 см. Часто стены дома состоят из наружной конструкции, например, облицовочного кирпича, и внутренней конструкции, например, саман или песчаник. Так вот мауэрлат надо располагать на внутренней конструкции. Снаружи в будущем он спрячется за кирпичом. Верхняя часть мауэрлата должна на 3 см выступать выше кирпичной кладки, чтобы вся нагрузка от крыши легла на него, а не на наружную стену.

Следующим монтируют балочное перекрытие. Первыми укладывают крайние балки. Они должны выступать за стены, что обозначит размер карниза. Обычно выступа 50 см будет достаточно. Между крайними балками натягивают веревку, и по ней укладывают промежуточные элементы. Расчет расстояния между балками основывается на шаге стропил. Именно стропильная система будет к ним крепиться в будущем.

Для балок часто используют доску сечением 5×15 см, укладывая ее на расстоянии 60 см, друг от друга. Такой шаг считается оптимальным, так как соответствует ширине кровельного утеплителя.

Последними устанавливают короткие балки, идущие от крайних боковых элементов. Расстояние между ними можно увеличить до 1 м. К мауэрлату балки прибивают гвоздями длиной 15 см или прикручивают саморезами с помощью металлических уголков.

Крепление стоек

Монтаж вертикальных стоек начинают по краям, используя брус сечением 10×15 см. Между ними натягивают шнур и приступают к монтажу промежуточных стоек с доски сечением 5×15 см. Устойчивость стойкам придадут распорки, временно закрепленные к балкам. Подгоняя стойки надо учесть, что их высота должна превышать уровень чистового потолка на 10 см.

Укладка прогона

Сверху стоек монтируют прогон из доски сечением 5×15 см. Получившаяся конструкция является будущими стенами мансарды. Усилить прогоны помогут смонтированные кровельные уголки, а также ригеля. В рассматриваемом примере конструкции дома, длина ригелей будет 5,5 м. Сечение деревянных элементов рассчитывают программой.

Например, при ширине доски 20 см ее толщина составит 5 см. Если при монтаже получились прогибы, их исправляют подвесками. Это увеличивает нагрузку на стропильную систему верхних скатов, что требует пересмотреть расчет сечения деревянных элементов. Оптимально использовать вместо доски сечением 5×15 см аналогичные элементы большего сечения, например, 5×20 см.

Каждый ригель фиксируют временной подпоркой посередине пролета. Это избавит от провисания деревянных элементов и позволит по ним передвигаться во время работы. Выставленные по уровню все ригеля скрепляют сверху доской сечением 2,5×15 см, отступая от центра примерно на 20 см.

Монтаж стропил

Стропильная система двухскатной ломаной крыши начинает возводиться с боковых элементов. Для удобства делают шаблон, а по нему уже выполняют запил верхних концов балок.

Нижнюю часть элементов размечают по месту, делают запил и крепят стропила. Последними монтируют заглушки, удерживающие теплоизоляцию.

Монтаж стропил верхних скатов производится по предварительно изготовленному шаблону. Небольшую доску размером 25×150 см устанавливают вертикально на крайнем ригеле. Один из ее углов обязательно должен сойтись с осью крыши. К получившейся стойке прикладывают другую доску. На ней сверху и снизу наносят разметку запилов. По получившемуся шаблону собирают на земле 2 стропила. Помощники подают их наверх здания, где производится установка по краям будущей крыши. Для устойчивости стропила фиксируют подкосом.

Следующими на земле аналогично изготавливаются промежуточные стропила. Они монтируются по натянутой веревке между крайними элементами. Все они фиксируются подкосами. Для восьмиметровой крыши их достаточно 4 штуки, установленных попарно в разных направлениях. До строительства обрешетки, стропильная система временно фиксируется любыми досками. Это придаст ей устойчивость.

Завершающие работы

Чтобы ригели не провисли после демонтажа временных подпорок, выполняют нашивку подвесок. Их изготавливают из доски сечением 2,5×15 см. Подвески не должны крепиться посередине каркаса, иначе они здесь просто будут мешать.

Далее, осталось установить каркас фронтона и выполнить его обшивку. На этом основные работы можно считать оконченными. Осталось закрепить обрешетку, отливы, соорудить фронтон и карниз.

Монтаж каркаса ломаной крыши завершен, можно начинать кровельные работы. Это тоже очень важный и трудный этап строительства, требующий участия не менее троих человек.

В следующем видео наглядно показан монтаж стропильной системы ломаной крыши.

Что еще почитать по теме?

Стропильная система ломаной двухскатной крыши

Расчет сечения стропил

Стропильная система ломаной крыши

Стропильная система будущего мансардного этажа напрямую зависит от его площади.

Ломаная крыша, в отличие от традиционной, имеет несколько разновидностей:

  • имеющая наклон на всех скатах;
  • комбинированная (могут быть висячие стропила на верхних скатах, и наклонные на нижних).
    При таком варианте строительства скат более пологий, а стропила опираются на стойки. Если в варианте строительства наличие стоек не предполагается, то опорой является продольный прогон.

Если подойти к рассмотрению строения ломаной крыши с геометрической позиции, то она будет представлять простые геометрические фигуры.

  • два треугольника с углом 90 градусов, которые формируют нижние скаты;
  • треугольник, который формирует верхние скаты.

Два нижние треугольника могут быть выполнены только по наклонной разновидности, а верхний по любой из представленных.

Конструкция ломаной крыши

Главным отличием крыш, о которых идет речь в данной статье, является наличие у нее четырех скатов, она является разновидностью двускатной. Внутреннее пространство чердака расширяется за счет излома, и тем самым получают высокий потолок в мансарде.

В современное время ломаная крыша весьма популярна в строительстве, по причине того, что позволяет обустроить второй этаж строения.

Но не стоит забывать, что строительство ломаной крыши технически сложнее в выполнении, нежели обычной двухскатной. Однако, оно стоит того, ведь по итогам строительства, застройщик получает помещение на втором этаже, которое ничем не уступает нижней части дома по своей площади.

Преимущества ломаной крыши

Ведя разговор о ломаной крыше, нельзя не обратить внимание на ряд ее преимуществ:

  • возможность использования имеющего строения для возведения ломаной крыши;
  • возможность увеличить площадь строения, а в частности жилую площадь;
  • улучшение внешнего вида строения;
  • с помощью ломаной крыши здание приобретает законченный вид;
  • с помощью мансарды снижаются затраты на отопление по причине того, что меньше становятся теплопотери через кровлю;
  • нет необходимости в привлечении специализированной техники для строительства, а также ненужно выселять жильцов;
  • в ломаной крыше можно сделать большое количество окон и витражи, что сделает помещение более уютным.

Недостатки ломаной крыши

Помимо основных особенностей, имеются и незначительные недостатки:

  • из-за скошенной формы потолка помещение теряет часть полезной площади;
  • требуется квалифицированный подход для проведения тепло и гидроизоляции;
  • для ломаной крыши необходимы мансардные окна, а они дороже, чем обычные;
  • в зимнее время года сокращается количество света, проникающего в помещение.

Разновидности ломаных конструкций

Видов ломаных конструкций несколько, различие основано на количестве скатов. В зависимости от вида крыши будет отличаться и внутренняя планировка помещения, а также его надежность.

  1. Односкатная крыша. Изготовление такой крыши происходит при помощи закрепления ее на стенах с разной высотой. Такой вариант исполнения крыши самый простой и распространенный.
  2. Двухскатная. У такой крыши есть два ската, которые направлены в противоположенные стороны. Данный вид крыши хорошо подходит для обустройства под ней мансарды.
  3. Трехскатная. Данный вид крыши основан на двух торцах. Конструкция такой крыши мало весит (отсутствие одной капитальной стены), поэтому не наносит большой нагрузки фундаменту.
  4. Четырехскатная. Самый сложный в исполнении вариант крыши, для строительства необходимо произвести сложные расчеты по площади и ветровым нагрузкам.

Виды стропильных систем

Наклонные стропила лучше всего подходят для возведения ломаной крыши. Помимо наклонных, существуют и другие, но они не лучшим образом подходят для таких крыш.

Алгоритм для изготовления мансарды следующий:

  1. первоначально укладываются балки перекрытий;
  2. поверх них укладывается настил, который будет выполнять роль строительных лесов;
  3. создается опора для стропильных ног, и опора для конькового прогона, который будет в дальнейшем крышей.

Потолочные балки мансарды

После проведения расчета нагрузок выбирается толщина бруса для потолка. Лучше если в крыше будет коньковый брус, существуют варианты, в которых его можно не изготавливать, но при этом крыша утрачивает свою прочность.

Важно! Удобно выполнять строительство крыши, в котором сначала изготавливается скелет крыши, а потом на него устанавливаются стропильные ноги.

Ломаная стропильная система

Система ломаной крыши совмещает в себе несколько положительных аспектов, а именно: простота строительства и увеличение площади жилого помещения.

По причине того, что ломаная крыша собирается по модульной методике, выполнять работы по ее возведению можно без привлечения грузоподъемной техники.

Расчет стропильной системы

Стропильная система — основной элемент крыши, который противостоит всем нагрузкам. Для того, чтобы крыша прослужила долго, необходимо произвести точный расчет стропильной системы.

Существуют упрощенные формулы расчетов, которые оптимально подойдут, если эту работу планируется проводить, не прибегая к помощи специалистов.

Единственное отличие упрощенных формул расчетов в том, что они увеличивают прочность конструкции, за счет чего, она становится на порядок дороже в своем исполнении. Для строений с небольшими крышами эти затраты будут незначительны.

Главная цель, которую преследуют расчеты – это вычисление нагрузки, которая будет действовать на крышу.

На крышу действуют следующие нагрузки:

  • Масса снежного покрова;
  • Воздействие ветра;
  • Масса кровли;
  • Масса чернового настила и обрешетки;
  • Масса утеплителя;
  • Сама стропильная система.

Закрепление стропил друг с другом

При проведении расчетов выявляется правильное сечение стропил, которое позволит сделать строение безопасным. Но помимо этого, стропила необходимо правильно закрепить.

Фиксацию стропил можно произвести с помощью:

  • шпилек. при этом делается металлическая накладка, которую они удерживают между собой;
  • гвоздей, также необходимы специальные скобы;
  • гвоздевые пластины прекрасно подходят для крепления деревянных конструкций.

Места, в которые будет производиться крепление, определяются во время произведения расчетов.

Установка мауэрлата

По причине того, что вес крыши достаточно большой, его необходимо равномерно распределить по всей поверхности стен. Назначение мауэрлата именно для равномерного распределения веса. Помимо этого он препятствует опрокидыванию стен.

Способ, по которому будет производиться монтаж мауэрлата, будет зависеть от типа конструкции.

Крепление стропил

С помощью шпилек и анкеров можно фиксировать мауэрлат, но данные приспособления подходят только в деревянном строении. Для того чтобы крыша стояла надежно, поверх стен строится армированный пояс, а уже к нему присоединяется опорный брус.

Армированный пояс представляет собой железобетонную конструкцию. Создают ее сразу на месте. Для того, чтобы сделать армированный пояс, нужно: установить опалубку, залить бетон и произвести армирование. Для выполнения крепления, закладываются анкера, которые фиксируются в бетоне.

Важно! Чтобы правильно выбрать марку бетона, лучше всего проконсультироваться со специалистами. Чем выше класс бетона, тем больше его прочность.

Крепление стропильных ног к мауэрлату

При правильном закреплении стропильной системы срок службы крыши увеличится. От метода, по которому будет произведено закрепление, зависит многое, а в частности устойчивость крыши при воздействии на нее погодных условий. При правильном креплении будут исключены подвижки и смещения, тем самым будет увеличена прочность крыши.

Крыша может быть изготовлена двумя способами: с жестким и подвижным креплением. Какой будет способ, зависит от типов крыши.

В жестком варианте исключено движение элементов, поэтому применяют:

  • подшивной брусок и уголки;
  • на стропильной ноге должны быть сделаны запилы.

Для выполнения работ можно использовать: скобы, гвозди или проволоку.

Во втором случае предусмотрено забивание гвоздей, они должны пересекаться в мауэрлате, а затем забивается еще один гвоздь.

Для дополнительного усиления соединения можно использовать анкера или проволоку.

Важно! Для ровности наклонов при строительстве можно применять шаблоны, которые позволят минимизировать количество замеров во время монтажа.

Для того, чтобы произошло сопряжение с несколькими степенями свободы, используют специальный крепеж.

Для этого существует несколько вариантов:

  1. Создание запила. Запил делается в мауэрлате, затем в него укладывают стропильную ногу. Закрепить ее можно с помощью нескольких гвоздей, расположить их необходимо под углом. Если крепление производится одним гвоздем, то он должен быть забит под прямым углом, также закрепление можно производить с помощью металлической пластины.
  2. Произвести выпуск стропил за пределы стены строения, для фиксации используются крепежные пластины.
  3. Применение «салазок». С помощью этого элемента создается подвижная конструкция, которая создает необходимую подвижность в рамках определенных пределов.

Любой, из перечисленных выше вариантов, позволит произвести монтаж углов стропильной кровли. При этом все элементы будут опираться в мауэрлат. Но, при этом, иметь необходимую степень свободы, при наличии которой возможно их движение. С помощью движения будет происходить компенсация получаемого напряжения.

Особо важным и подходящим подвижный вариант монтажа является для деревянных строений по причине того, что именно они склонны к усадке.

Если у деревянного дома выполнить жесткую фиксацию, то крыша будет подвержена быстрому разрушению. При подвижной фиксации у стен, а также фронтона будет некоторая свобода движений, которая будет подстраиваться под процесс усадки строения.

Защита древесины

За те годы, что служит крыша, а это несколько десятков лет, случиться может разное. Например, с течением времени может начать попадать вода на стропильную конструкцию, что может привести к ее более быстрому износу. Помимо гидроизоляции хорошо применять дополнительные средства, которые могут защитить древесину.

На древесине можно создать дополнительную защитную пленк у, которая будет защищать ее от влаги. Сделать это можно с помощью специального лакокрасочного покрытия. Покрытие лучше всего наносить в два слоя.

Также стропильную систему можно обрабатывать антисептиком, в состав которого входит медный купорос. Антисептик можно изготовить самостоятельно или приобрести уже готовый раствор.

Устройство гидроизоляции и утепления

Для того, чтобы уменьшить энергетические затраты, а также создать комфортную атмосферу в мансарде, необходимо провести гидроизоляцию кровли. Лучше, если будет применен кровельный пирог, который поможет выровнять уровень влажности в помещении.

Организация обрешетки и кровельные работы

Когда работы по гидроизоляции завершены. можно приступать к выбору кровельного материала. В зависимости от того, какой материал выбран, будет выбран вариант, с помощью которого будет производиться организация обрешетки.

Нужно точно соблюдать все геометрические размеры, это позволит упростить монтаж кровельного материала.

После завершения монтажа кровли, производится монтаж водостоков.

Строительство ломаной крыши с одной стороны достаточно сложная процедура, но при наличии определенных навыков, окажется выполнимой.

Источники: http://besedkibest.ru/o-kryshah/lomanaya-krysha-svoimi-rukami.html, http://proroofer.ru/vidu-krish/dvuskatnaya/stropilnaya-sistema-lomanoj-dvuskatnoj-kryshi.html, http://krovlya777.ru/stropila/stropilnaya-sistema-lomanoj-kryshi.html

вычисление, особенности и типы мансард

Расчет кровлиРасчет кровлиВдумчивый расчет кровли каркасного дома позволяет создать надежную и долговечную крышу, которая прослужит очень долго



Расчет площади мансардной крыши дает возможность определиться не только с типом и материалом несущей системы мансарды, но также рассчитать ее будущую полезную площадь. Причем помимо проектирования мансардной кровли, просчитывается также чердачное помещение, включая площадь – полезную и глухую.

Стропильная система

Перед возведением мансард частных домов, обязательно следует изготовить качественный проект и рассчитать конструкцию кровли. В проекте должно быть четко описано устройство системы стропил, поскольку стропильная система является скелетом крыши, ее основой.

Стропила мансардыСтропила мансардыСтропильная система мансардной кровли



Внимание следует обращать на все элементы:

  • узлы,
  • стойки,
  • стропила,
  • шаг стропил,
  • материал стропил.

Правильный расчет несущих конструкций позволит построить долговечную и надежную мансардную кровлю, защищающую от непогоды. Рассчитать конструкцию крыши можно, воспользовавшись специальными калькуляторами, размещенными на многих сайтах, посвященных строительству частных домов, но целиком полагаться на такие программы не стоит. Программа не может учитывать все нюансы. Другой вариант заказать расчет в специализированной проектной организации.  Если собираетесь строить мансарду самостоятельно, лучше выбирать простые конструкции крыши. Например, двускатную с фронтоном.

Мансардная крыша Мансардная крыша Двухскатная мансардная крыша – это отличный вариант для получения достаточно большого пространства жилого помещения



Типы мансардных крыш

Стропильная система и ее элементы различны для разных типов мансардных крыш частных домов. Кровля должна быть легкой, чтобы не нагружать стены домов, при этом надежность и прочность конструкции должны соответствовать требованиям. По типам мансардных крыш различают следующие конструкции:

  1. Двухскатные. Два ската и два фронтона.
  2. Ломаные. Имеющие две и больше плоскости под разными углами наклона. Ломаную крышу возводить намного сложнее.
  3. Вальмовые. Со скатами треугольной формы.
  4. Полувальмовые. Скаты фасадов прикрывают часть площади фронтона.
  5. Купольные. Характерны для домов с круглой или многоугольной конструкцией.
  6. Сводчатые. С дугообразной проекцией фронтона.

Кроме того крыши делятся по конструктивным особенностям на вентилируемые и невентилируемые. Тот или иной вариант выбирается в зависимости от климатических особенностей региона и конструкции частных домов.

Совет!

При больших количествах осадков, высокой влажности следует предпочесть крыши с естественной вентиляцией. Кроме того воздушная прослойка внутри играет роль дополнительного утеплителя.

Крыши без естественной вентиляции чаще используются в сухих климатических зонах.

Ломаная мансардная крыша дает возможность воплотить самые разнообразные мечты и дизайнерские идеи



Особенности мансардной крыши

Особенность крыш для мансарды состоит в том, что на мансардную кровлю действуют не только наружные погодные факторы, но и внутренние:

  • тепло от жилого помещения;
  • испарения;
  • конденсат, образующийся от  температурной разницы в мансарде и снаружи.

Следовательно, требования к мансардным кровлям содержат дополнительные условия. Это укладка пароизоляционных материалов, теплозащитного слоя и гидроизоляция. Кроме того, необходимо обустроить эффективную вентиляцию подкровельного пространства, иначе грозит постоянная сырость в помещении.

Чтобы надежно утеплить мансарду, обычно используют минеральную или эко вату, в сочетании с гидроизоляционной и пароизоляционной пленкой получается неплохая защита от внешних и внутренних воздействий. А воздушная прослойка между разными изоляторами обеспечит вентилируемость фронтона и крыши.

Устройство мансардной крыши – сложная и кропотливая работа



Кровля мансарды должна быть легкой, поскольку кроме собственного веса на стены домов оказывает нагрузку и само помещение мансарды со всем ее содержимым. Поэтому для мансард выбирается материал с не высоким удельным весом:

  • металлочерепица;
  • металлический профиль;
  • мягкая кровля (например, ондулин).

Более тяжелые материалы используются только в случаях необходимости соблюсти единообразие дома с соседними строениями. Но в этих частных случаях требуется дополнительно рассчитать нагрузки.

Важно!

В проекте, кроме расчета,  должны содержаться сведения о конструкции стропил, схема установки балок, подсчет собственной массы крыши и предполагаемую нагрузку природных факторов (ветер, снег, дождь).

Чтобы рассчитать и составить грамотный проект следует предусмотреть устойчивость всех элементов к температурным перепадам.

Металлочерепица для мансардной крыши



Проект крыши мансарды

Как было сказано выше, залогом надежной и прочной крыши должен быть грамотно составленный проект. Как правило, он состоит из нескольких разделов и чертежей. В нем содержатся расчеты и вся информация о конструкции кровли:

  • в первую очередь проектом определяются основные параметры – форма крыши, ее размеры, наклон скатов, наличие фронтона;
  • вторым, и не менее важным пунктом, идет перечень всех материалов, по каждому узлу, с указанием их количества;
  • отдельный раздел должен быть посвящен расчету несущих конструкций с указанием сечения стропильных балок, размерами элементов перекрытий и других узлов;
  • чертежи в различных проекциях с детализацией основных узлов;
  • раздел с расчетами теплотехнических свойств конструкции крыши и указания об утеплении и гидроизоляции с перечнем рекомендуемых материалов;
  • рекомендации по кровельному материалу на основании расчета максимальных нагрузок на конструкцию.

Построение мансардной многоскатной крыши



Утепление крыши

Немаловажной частью расчетов мансардной крыши является раздел посвященный утеплению. Для создания атмосферы, пригодной для проживания в мансарде, кровля должна быть надежно и качественно утеплена. Кроме того вместе с утеплителями укладываются пароизоляционные и гидроизоляционные пленки. Чтобы предотвратить протечку снаружи и накопления конденсата изнутри, применяют специальные современные материалы. Таким образом образуется «слоеный пирог», уложенный между кровельным покрытием и помещением мансарды. Такой «пирог» должен включать следующие слои:

  1. Пароизоляционный. Специальные, не пропускающие воздух пленочные материалы, укладываемые изнутри помещения мансарды с герметизацией стыков. Задача этого слоя предотвратить проникновение влаги в верхние прослойки «пирога».
  2. Утепляющий. В качестве теплоизолятора применяются пенопластовые или пеноплексовые плиты, минеральная вата, эко вата и проч. Укладка производится с нахлестом или с последующей заделкой швов строительной пеной.
  3. Гидроизолирующий. Специальные пленочные мембраны, предохраняющие утеплитель от атмосферных осадков и предотвращающие образование конденсата. Укладываются по стропилам с сохранением воздушного зазора между пленкой и кровельным материалом.
Утепление мансардной крыши – один из ключевых этапов создания надежного кровельного пирога, который рассчитан на длительный срок эксплуатации



Расчет крыши мансарды

Еще раз подчеркнем, что расчеты должны проводиться специалистом, имеющим опыт проектирования подобных объектов. Даже небольшие погрешности могут привести к неверному распределению нагрузки несущих узлов и элементов.

Важно!

Излишний вес кровли, превышающий прочность стропильных ног может привести к ослаблению общей конструкции и печальным последствиям.

Для расчетов важным параметром является площадь мансардного помещения и размер его полезного объема. Последний вычисляется по линиям, соединяющим точки, где высота от пола до потолочной плоскости  составляет 90 см. Остальное пространство принято считать не жилым, пригодным лишь для устройства чуланов и кладовок.

Общая площадь берется из планов дома и мансарды. Расчет площади кровли проводится исходя из суммарной площади внутренних конструкций. Весь кровельный каркас можно представить как совокупность элементов с различной геометрией. Высчитав площадь таких фигур по отдельности, и сложив значения, можно получить общую площадь конструкции крыши дома. Данная величина необходима не только для дальнейших расчетов прочности и веса конструкции, но и для подсчетов необходимых материалов.

Возведение на доме мансардной крыши – это самое эффективное решение, позволяющее рационально и изящно расширить жилую площадь



Следующим этапом расчетов является вычисление угла наклона скатов, размеры фронтона и подбор кровельного покрывающего материала. Неправильно выбранный наклон скатов может привести к скоплениям снежного наста, под весом которого возможно разрушение крыши. Напротив, слишком крутой уклон и высокая конструкция подвергается воздействию ветров, которая также сказывается негативно на целостности кровли. Поэтому расчеты должны проводиться с учетом местных климатических условий.

Важным разделом расчетов должен стать раздел, посвященный утеплению, гидроизоляции и вентиляции. Правильно обустроенное подкровельное пространство позволит избежать накопления конденсированной влаги и протечек. Грамотное утепление создаст комфортные условия для пребывания в мансардном помещении. Все вместе взятое обеспечит долговечность и надежность крыше мансарды.

Расчетная схема мансардной крыши



Расчет в SCAD, подбор сечений элементов мансардной крыши

Предыдущая

МансардыДом с мансардой: планировка, проект, дизайн и строительство

Следующая

МансардыРекомендации по выбору материалов для внутренней отделки мансарды

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
