Самодельные котлы отопления своими руками для отопления дома, чертежи

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

В целом

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

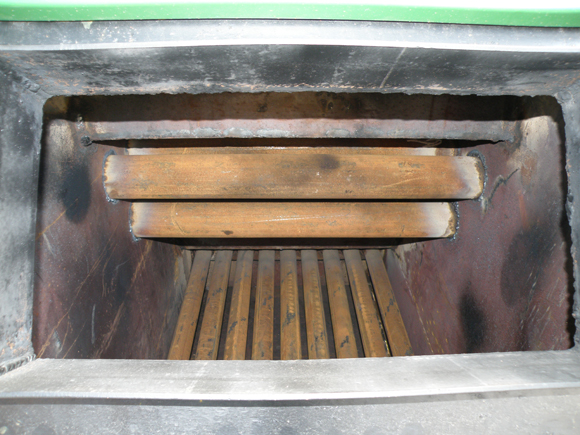

Самодельный котел отопления

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

• Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
• Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, — ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

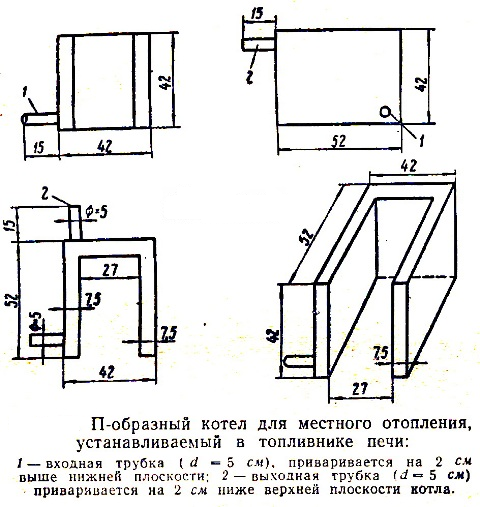

Схема-чертеж самодельного котла на твердом топливе

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Рекомендуем к прочтению:

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Далее мы рассмотрим, как сделать котел отопления разных типов.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, — это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе.

Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Рекомендуем к прочтению:

Самодельный котел на дровах

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

Самодельный пиролизный котел

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Котел на отработанном масле

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают  — ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

Электрический самодельный котел

Отдельно стоит отметить индукционные котлы. Если брать самые простые вариации – то это толстостенная труба из пластика, вокруг нее наматывается сотня витков эмалированного провода, который подключен к сварочному инвертору с током на выходе примерно на 15 ампер.

Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг.

Как правильно сварить котел отопления своими руками?

Достаточно часто для отопления частных домов используются отопительные котлы. Сварить котел отопления своими руками может практически каждый желающий, так как данные устройства имеют простую конструкцию. Для изготовления конструкции можно использовать непрофессиональные инструменты и материалы, которые имеются в наличии.

Схема конструкции пиролизного котла.

В конструкцию котла, который будет использоваться для отопления собственного частного дома и приготовления пищи, можно вносить некоторые усовершенствования. Подобные изменения смогут повысить эффективность устройства.

Конструкция котла отопления

Данное оборудование имеет схожую конструкцию с обыкновенной печкой. Отличия заключаются лишь в способе отдачи тепла. Котел состоит из таких элементов:

1. Емкость для сжигания твердого топлива.
2. Колосники для подачи воздуха в нужном количестве.
3. Емкость для воды или трубчатые регистры отопления.
4. Дымоход. Предназначен для создания нужной тяги и отвода продуктов сгорания.
5. Заслонки. Используются для того, чтобы регулировать воздушную тягу и перекрывать каналы после угасания огня в печке.

Схема принципа работы котла.

Отопительная система должна снабжаться водяным аккумулятором тепла. Он являет собой емкость, которая устанавливается в верхней части котла и накапливает энергию тепла в процессе топки.

Когда данный процесс прекратится, жидкость будет циркулировать в системе и подогревать воздух.

Дополнительно можно установить бак из нержавеющей стали, в котором будет находиться горячая вода. Он монтируется над аккумулятором тепла. Данный элемент отопительной системы является необязательным.

Первым делом понадобится составить точный чертеж отопительного котла. Чтобы рационально использовать жилую площадь, рекомендуется заказать разработку индивидуального проекта подобной конструкции у специалистов.

Читайте также:

Как применяется проволока для полуавтомата.

Особенности использования припоя для пайки меди.

О газосварке читайте здесь.

Вернуться к оглавлению

Инструменты и материалы, которые понадобятся для изготовления отопительного котла

Чтобы сваривать котлы отопления своими руками, понадобится подготовить такие элементы:

1. Лист стали толщиной минимум 5 мм.
2. Уголок из металла.
3. Колосниковая решетка из чугуна.
4. Водопроводные трубы из стали различного диаметра.
5. Дверцы для бункеров.
6. Дроссельные заслонки.
7. Лист нержавеющей стали. Понадобится для того, чтобы изготовить аккумулятор тепла.
8. Просеянный песок.

В процессе изготовления котла для отопления потребуется произвести сварочные работы. Следует подготовить такие инструменты:

Рисунок 1. Схема самодельного котла.

1. Сварочное устройство инверторного типа или любое другое, которое можно использовать в бытовых условиях.
2. Болгарка.
3. Щипцы.
4. Пассатижи.
5. Электродрель.
6. Набор необходимых сверл.
7. Рулетка.
8. Уровень.
9. Угольник.

Мастер должен иметь навыки проведения сварочных работ.

Вернуться к оглавлению

Как правильно изготовить детали корпуса отопительного котла

Основой любого котла является топка, в которой температура может достигать 900-1000°С. Чтобы выполнить ее сборку, будут нужны материалы, которые способны выдержать подобную температуру. Последовательность действий по изготовлению корпуса будет следующей:

1. Если нет в наличии жаропрочной стали, можно использовать обыкновенную. Однако в таком случае, чтобы обеспечить долговечность конструкции, стенки узла нужно сделать двойными. Стенки нужно вырезать из листа стали с помощью болгарки.
2. Из стальной трубы надо будет нарезать нужное количество деталей, которые будут использоваться в качестве ребер жесткости. Из металлического уголка нужно изготовить усилители для стыков между всеми элементами печки.
3. В передней стенке следует проделать отверстие прямоугольной формы, которое соответствует по размерам дверям всех бункеров. Чтобы выполнить сквозное прямоугольное отверстие нужной конфигурации, на металл нужно нанести разметку, после чего по углам выполнить сверление листа с помощью электрической дрели. Используя угловую машинку для шлифования, нужно сделать сквозной порез в средней части, после чего вести его от центральной части к крайней. Таким образом можно будет исключить повреждения листа.

Схема твердотопливного котла.

В качественном котле для отопления должно быть предусмотрено несколько емкостей для воды. Баки следует изготавливать из нержавеющей стали. Чтобы сварить листы, понадобится использовать специальное устройство.

Конструкция теплообменника являет собой набор из водопроводных трубок. С помощью сварочного устройства их следует соединить так, чтобы образовался проточный контур с большим внешним основанием.

В таком случае будет обеспечена быстрая и наиболее полная тепловая отдача от сгораемого топлива к тепловому носителю.

Вернуться к оглавлению

Как правильно собрать котел своими руками

Конструкция котлов для отопления отличается высокой металлоемкостью. Подобное устройство в итоге будет иметь большой вес. Поэтому сборку рекомендуется выполнять на месте монтажа оборудования для отопления.

Под котлом нужно обязательно изготовить основание из термостойкого кирпича.

После этого на него надо будет уложить днище зольного бункера. По периметру данного элемента следует установить вертикально стенки конструкции. После этого стенки соединяются сваркой.

Схема самодельного котла изображена на рис. 1.

Внутри изготовленного корпуса на приваренные направляющие надо будет уложить колосники. После этого монтируются тепловые обменники. С внешней стороны к бункеру в вертикальном положении надо приварить ребра жесткости, которые изготавливаются из стального профиля прямоугольной формы. На данном этапе останется лишь смонтировать внешние стенки и верхнюю плиту.

Между стенками необходимо будет засыпать подготовленный просеянный песок, который будет выполнять двойную функцию:

• дополнительно аккумулировать тепло;
• защищать стенки камеры сгорания от возможного перегрева и ускоренного прогорания.

Для засыпки рекомендуется использовать промытый песок, который не содержит пыли и других посторонних элементов. Предварительно песок надо будет прокалить на огне, чтобы исключить всю органику. Если пропустить данный этап, то во время топки котла отопления может появляться не самый приятный запах.

На верхнюю плиту понадобится смонтировать подготовленные емкости из нержавеющей стали, после чего подключить их к соответствующим контурам. После этого останется лишь установить дверцы на свои места.

Вернуться к оглавлению

Сборка котла из бочки

Чтобы упростить работу, в качестве корпуса котла можно использовать обыкновенную железную бочку на 200 л. Конструкция выполняется по принципу “труба в трубе”. Регистр отопления размещается в виде промежутка между двумя трубами, в одной из которых располагается тепловой носитель.

Рабочая жидкость будет подогреваться за счет сгорания топлива в камере, которая изготовлена из трубы.

Сварить отопление подобного типа можно следующим образом:

1. Для бочки из железа нужно подобрать соответствующий по длине отрезок стальной трубы меньшего диаметра так, чтобы ширина пространства между элементами составила приблизительно 10-12 см.
2. Во внутренней трубке надо будет разместить дно топочной камеры с зольником и колосниковой решеткой. Дно сваривается из пластин стали с толстыми стенками. Низ топки может изготавливаться и из огнеупорных кирпичей.
3. С торцов к двум трубам нужно приварить стальные боковины в форме кругов.
4. С внешней стороны конструкции следует приварить ножки.
5. С передней торцевой части внутренней трубки при помощи болгарки нужно вырезать отверстия для дверей топки и зольника.
6. В задней торцевой части внутренней трубки надо будет вырезать отверстие и приварить фланец, чтобы в дальнейшем можно было присоединить трубу дымохода.
7. В передней нижней части конструкции нужно прорезать отверстие, после чего приварить входной патрубок регистра отопления. После этого в задней нижней части монтируется выходной патрубок. Далее нужно проверить качество сварных швов.
8. Внешний корпус бочки рекомендуется обшить материалом для теплоизоляции, чтобы уменьшить тепловые потери в регистре отопления.
9. Устройство нужно установить на место, подключить к трубе дымохода и к трубопроводам.
10. Далее выполняется топка котла.

Если точно следовать рекомендациям по сооружению подобного оборудования для отопления, можно получить недорогое и качественное изделие. Подобный котел для отопления сможет обеспечить комфортный режим в частном доме, при этом перепады температур будут минимальными.

Котел длительного горения своими руками – чертежи, изготовление

Владельцев частных домов, решивших установить твердотопливный котел отопления, в первую очередь заботят 3 параметра — тепловая мощность агрегата, его цена и длительность горения с 1 загрузки. Эти параметры взаимосвязаны, чем больше мощность и продолжительность работы, тем выше стоимость теплогенератора. Единственный способ сократить затраты – сделать котел длительного горения своими руками либо поручить работу мастерам. Представляем 2 конструкции ТТ-котлов, подробные чертежи и порядок изготовления отопителей.

Как увеличивается длительность горения твердого топлива

Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.

Разновидности классических котлов с увеличенной топливной камерой

Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом неэффективно, и вот почему:

1. Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
2. Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
3. Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.

Заводской котел с увеличенным топливником, где дрова горят сверху вниз

В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.

Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:

• классические, с принудительной подачей воздуха;
• действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.

Классический котел продолжительного горения

В данном разделе вашему вниманию предлагается самодельный отопительный агрегат на дровах и угле, разработанный и сделанный нашим экспертом Виталием Дашко. Мастер собрал на заказ несколько десятков подобных теплогенераторов разной мощности, постоянно совершенствуя конструкцию. Краткий обзор ТТ-котла смотрите на видео:

Надежность и эффективность котлов уже проверена временем на различных объектах. Технические характеристики представленной модели агрегата следующие:

• мощность – 22–24 кВт;
• длительность горения (в среднем) на дровах 10—12 часов, минимум – 8 ч;
• то же, на угле – до 1 суток;
• КПД — 75—77%;
• максимальное рабочее давление в системе отопления – 3 Бар, номинальное – 1.5 Бар;
• количество воды в котловом баке — 50 л;
• масса изделия — 150 кг;
• размер загрузочного проема (ширина х высота) 360 х 250 мм;
• общий объем топки — 112 л, полезный (под загрузку топлива) — 83 л;
• глубина топки — 46 см, оптимальная длина полена – 40 см.

Для справки. Мастер изготавливает котлы длительного горения разной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера составляет около 450 у. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, чьи контакты указаны на странице «Наши эксперты».

Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:

Теплогенератор успешно функционирует как на дровах, так и на угольном топливе. Полезная вместительность топливника посчитана до нижней кромки загрузочного проема, поскольку камеру нежелательно заполнять доверху. Работа котла происходит в таком порядке:

1. После закладки и розжига твердого топлива дверцы герметично закрываются.
2. На электронном блоке управления выставляется желаемая температура теплоносителя, рекомендуется не ниже 50 °С. Затем блок включается в работу нажатием соответствующей кнопки, запускается вентилятор.
3. При разогреве до установленной температуры вентилятор отключается, доступ воздуха в топливник прекращается. ТТ-котел находится в режиме ожидания, дрова тлеют очень слабо и практически не дают тепла.
4. После падения температуры в котловом баке контроллер дает команду на запуск вентилятора и процесс горения в топке возобновляется.

Контроллер изменяет производительность вентилятора по своему усмотрению с целью достичь максимальной эффективности горения. Сжигание тлением в данном самодельном котле отсутствует, он либо находится в состоянии ожидания, либо сжигает дерево и уголь в интенсивном режиме.

Внутреннее устройство агрегата показано на чертежах котла в разрезе:

В отопительной установке реализован классический способ сжигания твердых видов топлива с прямой передачей тепла стенкам водяной рубашки и своду, являющемуся днищем котлового бака. В этот бак погружен жаротрубный теплообменник, отбирающий теплоту дымовых газов. Подогретый в канале воздух подается в топку снизу, через колосниковую решетку. Длительность горения обеспечивается за счет:

1. Большого объема топливника.
2. Полного перекрытия доступа воздуха в топку в режиме ожидания. После отключения вентилятора срабатывает гравитационная заслонка, закрывающая воздуховод и таким способом не дающая тяге дымохода раздувать угли.

Устройство задней части и жаротрубного теплообменника изображено на следующем чертеже:

Инструменты и материалы для изготовления

На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.

Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.

Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:

Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.

Дополнительно потребуются такие материалы:

• уголок равнополочный 50 х 4 мм для изготовления колосников;
• труба DN50 – на теплообменник и патрубки подключения системы отопления;
• труба DN150 – на дымоходный патрубок;
• труба профильная 60 х 40 мм для воздушного канала;
• полоса стальная 20 х 3 мм;
• базальтовый утеплитель плотностью 100 кг/м³ и толщиной 2 см;
• гладкий листовой металл 0.3—0.5 мм с полимерной окраской;
• готовые ручки на дверцы;
• шнур, картон асбестовый.

Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.

Вентилятор и блок управления польского производства подходит к любому самодельному ТТ-котлу

Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Сборка отопительного агрегата

Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:

Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.

Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.

Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.

Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:

На фото справа видно, где находится низ водной рубашки, слева – котловой бак

Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.

Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.

Жаровые трубы теплообменника расходятся веером от дымоходного патрубка

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.

На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.

Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.

Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.

Плотное базальтовое волокно хорошо утепляет корпус и спокойно выдерживает высокую температуру. Стекловату применять не стоит

В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:

• встроить в котловой бак водяной контур подогрева воды на ГВС;
• предусмотреть погружную гильзу для установки термометра – на случай отключения электричества, когда дисплей контроллера погаснет;
• то же – для монтажа группы безопасности;
• установить электрический ТЭН, подогревающий теплоноситель после прогорания дров.

Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.

Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.

Пленку с крашеного металла лучше снять сразу, а дверки покрыть термостойкой эмалью

Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:

Котел с верхним горением топлива

На постсоветском пространстве данные теплогенераторы известны в двух разновидностях:

1. Прибалтийские агрегаты фирмы «Стропува» (Stropuva) и их производные от других изготовителей.
2. Дровяные печи типа «Бубафоня».

Неизвестно, какой из отопителей появился раньше, но печь Бубафоня завоевала широкую популярность как обогреватель для дач, гаражей и прочих зданий с низкими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие их почему-то считают единственно возможной версией твердотопливных теплогенераторов продолжительного сжигания. В действительности, их единственный козырь все тот же – топливник больших размеров.

Принцип действия подобных котлов состоит в горении топлива, придавленного грузом, по направлению сверху вниз. Причем воздух подается в зону сжигания тоже сверху, по телескопической трубе, соединенной с грузом. Рабочая схема агрегата показана на рисунке:

Оригинальная схема котла, взятая с сайта stropuva.ru

В процессе эксплуатации котлов Stropuva проявилось множество недостатков, о чем свидетельствуют и отзывы владельцев на форумах:

1. Нельзя подкинуть в топку поленьев, пока не сгорит предыдущая закладка. Физически это возможно, но тогда принцип верхнего сжигания нарушится, пламя охватит все слои топлива.
2. При работе на свежих опилках и другом мелком мусоре остатки топлива «зависают» на стенках.
3. Эффективность ТТ-котла не слишком высока, поскольку в нем отсутствует теплообменник. Из-за камеры нагрева воздуха и большого топливника для теплообменника не осталось места.

Больше критических недостатков у теплогенератора нет, а кое-что в самодельной версии можно исправить по своему разумению. Например, поставить днище и колосники, организовав зольную камеру. Избавиться от недостатка с догрузкой тоже можно, если поставить между загрузочным и зольным проемом дополнительную дверцу. Данная идея модернизации котла верхнего сжигания принадлежит другому нашему эксперту – Владимиру Сухорукову, о чем он рассказывает в своем видео:

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его не сделаешь, — топливо станет «зависать» по углам. Есть проблема и со сборкой телескопической трубы с грузом, так что эту часть лучше взять от печи Бубафоня. Чертеж котла длительного горения, сопоставимого по размерам с классической версией, выглядит так:

Перед тем как сделать котел, подбираем материалы по чертежу:

• труба DN 400 со стенкой 5 мм – на топливник;
• то же, DN 50 – на подачу воздуха и водяные патрубки;
• то же, DN 100 – для дымохода;
• заготовка из листа толщиной 10 мм круглой формы с диаметром 38 см;
• полоса 40 х 4 мм – для распределителей воздуха;
• арматура диаметром 16—20 мм периодического профиля – на колосники;
• базальтовая вата толщиной 3 см и плотностью 100 кг/м³;
• тонколистовой металл с полимерным покрытием.

Выбор материала водяной рубашки зависит от способа ее монтажа, ведь у домашнего мастера вряд ли найдутся в запасе вальцы, способные придать металлу толщиной 3 мм форму цилиндра. Варианты такие (показаны ниже на схеме):

1. Схема №1. Взять тонкостенную трубу большего диаметра, хотя найти таковую непросто, а обычная сильно утяжелит котел.
2. Схема №2. Два листа металла согнуть в 2 местах под углом 60°, а потом сварить две половинки вместе. Понадобится пресс – листогиб.
3. Схема №2 в другом исполнении. Варить рубашку из 6 листов – сегментов на клипсах.
4. Схема №3. Сварить прямоугольный короб, отчего увеличится объем котлового бака.

Схему №2 можно реализовать двумя способами – сварить из 2 согнутых половинок или 6 плоских листов

Также понадобится листовой металл 3 мм на обрамление дверок, дно с крышкой и воздушную заслонку.

Изготовление теплогенератора

Производство работ начинается с вырезания заготовок и проемов в стенке трубы по размерам на чертеже. Из вырезанных частей делаются дверцы, к ним прилаживаются навесы и покупные ручки. Из арматуры варится колосниковая решетка, показанная на фото:

В целом алгоритм сборки котла верхнего горения выглядит так:

1. В круглой заготовке для груза прорезать отверстие, вставить в него трубу и обварить.
2. К нижней части груза приварить 6 изогнутых полос, что послужат распределителями воздуха.
3. Прикрепить к топке днище, установить внутрь колосники.
4. Вырезав отверстие по центру крышки для воздушной трубы, приладить ее к топливнику. Перед этим нужно поставить трубу с грузом на место.
5. Приварить патрубок дымохода.
6. Смонтировать водяную рубашку по выбранной схеме, герметично обварить все стыки.
7. Произвести врезки патрубков для теплоносителя.
8. Выполнить утепление и обшивку котла, установить дверцы.
9. Поставить на верх воздушной трубы заслонку.

Для распределения воздуха достаточно шести полос-распределителей

Установить автоматику и наддув на котел длительного верхнего горения затруднительно, поскольку к движущейся трубе вентилятор не приставишь. Надо смастерить гибкий рукав, а для датчика температуры предусмотреть погружную гильзу. Вложить его под утеплитель нельзя, потому что зона горения в данном виде отопителей постоянно смещается вниз.

Проводить испытания котла лучше, конечно, на улице

Заключение

Обе конструкции твердотопливных котлов длительного горения, сделанные своими руками, имеют право на жизнь. Но изготовить надежный отопительный агрегат непросто – стыки металла нужно проваривать качественно и герметично.  Без опыта и квалификации сварщика не обойтись. Отсюда вывод: если видите, что не одолеете самостоятельную сборку либо у вас нет на это времени, обращайтесь к мастерам. Так вы сэкономите до 50% средств по сравнению с покупкой заводского ТТ-котла.

Как провести отопление от котла в частном доме

Как таковых температурных норм для частных домов нет, каждый выбирает режим, который его устраивает. Оптимальным показателями считается 23-25°. Уже на стадии проектирования системы отопления необходимо рассчитать количество требуемого тепла и на основании этого подобрать оборудование, определиться с типом разводки, приобрести трубы определенного размера и сечения.



Системы отопления в частных домах

Для частных домов без центрального отопления существуют различные варианты отопительных систем. Они делятся на три основных типа: водяное отопление, воздушное отопление, электрическое отопление.

При воздушной системе отопления нагревание воздуха происходит непосредственно возле теплового агрегата (печи, камина), дальше тепло по законам физики заполняет помещение.

Электрическая система подразумевает использование электроконвекторов и/или системы «теплого пола». Оборудовать такой пол имеет смысл только при наличии радиаторов, в одиночку с прогревом дома он не справится.



В России наибольшую популярность получила система водяного отопления. Относительно недорого и практично.  Главный плюс такой системы в том, что тепло равномерно распространяется по всем отапливаемым помещениям. Минусы – трудоемкий монтаж и необходимость в постоянном уходе.



Структура системы отопления

Система водяного отопления состоит из трех основных элементов:

• Котел, являющийся отопительным прибором.
• Трубы, по которым, собственно, перемещается жидкость.
• Радиаторы.



Существуют разновидности котлов, различающиеся видом топлива. Активно используются котлы, работающие на газе, солярке, дровах, угле, электричестве. Сейчас можно выбрать комбинированную модель, функционирующую, например, на газе и дровах, газе и электричестве. Заканчивается один вид топлива – переходите на другой.

Универсальной рекомендации здесь нет: все зависит от доступности и цены разных ресурсов. Используя модель, работающую на жидком или твердом топливе, вы получаете автономную систему, и при отключении электричества мерзнуть не придется.

Модели котлов различаются и по мощности, поэтому выбор осуществляется с учетом площади помещения, которое планируется обогревать. Расчет требуемой мощности можно произвести самостоятельно: соотношения один киловатт на десять квадратных метров будет достаточно, но высота стен помещения не должна превышать трех метров. На уровень теплоизоляции дома, размеры оконных рам, необходимость обогрева дополнительных помещений (кладовка, веранда, чердак) тоже стоит обратить внимание.

Трубы для котлов еще недавно предпочитали стальные, но они быстро ржавели. Сейчас перешли на нержавейку и медь. Медные изделия обладают лучшими эксплуатационными характеристиками: легко переносят перепады давления и температур, не ржавеют, очень устойчивы к физическим воздействиям. Правда, стоят они недешево.

Более экономичны трубы из полимеров. Как правило это полипропилен: прочный, долго служит, устойчив к коррозии, легко и быстро монтируется. Недостаток состоит в том, что при перепадах температур материал может расширяться, что рано или поздно выводит трубы из строя.

При всей относительной легкости монтажа полипропиленовых труб вам не обойтись без сварочного аппарата: он необходим для соединения отдельных труб и закрепления их фитингами. Стоит такой инструмент недешево, но его можно взять напрокат.

Радиаторы бывают стальные, чугунные, алюминиевые, биметаллические. От материала зависят теплоемкость, прочность, устойчивость к давлению, срок эксплуатации. Например, чугун прослужит 50 лет и больше, а алюминий – 15-20. Еще один важный момент – общая площадь радиатора: чем она больше, тем и тепла будет выделяться больше.

В целом же, для отопления частного дома подойдут любые из перечисленных типов. Приоритеты могут быть разные у каждого домовладельца. Алюминиевые батареи имеют самую высокую отдачу тепла. Стальные радиаторы отопления дешевые и непрактичные. Биметаллические, которые сегодня активно рекомендуют на строительных форумах, наоборот, дорогие и тепла выделяют меньше алюминиевых. Для системы автономного отопления они, возможно, это не лучший выбор.



Принцип работы системы водяного отопления

Водяной обогрев работает по несложной схеме: генератор тепла (котел) разогревает воду (как вариант – гликолевый раствор), которая по трубам идет к радиаторам, те отдают тепло помещению, прогревая воздух. Остывая, жидкость возвращается к котлу, опять нагревается и идет на повторный заход. Эта система замкнута и циклична.

Циркуляция воды может осуществляться в двух видах, отличающихся друг от друга, и при проведении системы теплоснабжения этот момент нужно учесть.



Естественная (гравитационная) циркуляция происходит за счет разности плотностей горячей и холодной воды. Горячая вода имеет меньшую плотность, а значит, и вес, поэтому, по законам физики, движется по трубопроводу в радиатор. Охлаждаясь, вода прибавляет в весе и уходит обратно  в котел. Такая система автономна, не нуждается в электричестве и конструктивно несложная, но при ее монтаже необходимо предусмотреть размещение большого количества труб широкого диаметра и обеспечить уклон с углом не менее двух градусов.

При принудительной циркуляции вода перемещается при помощи специального насоса. Здесь, помимо котла, монтируется бачок расширения, в который уходит лишняя жидкость. Кроме того, во избежание прорыва труб в такой системе предусмотрен манометр для контроля давления в трубопроводе. Для подобной схемы отопления необходимо электричество – это дополнительные регулярные затраты, однако труб требуется меньше, а температуру можно контролировать.



Монтаж трубопровода: важные моменты

Существует две схемы монтажа водяного отопления от котла в частном доме:

• Одноконтурная схема рассчитана только на обогрев помещений. Состоит из котла с воздушной вытяжкой, однотрубной разводки и радиатора с нужным количеством секций. Чтобы обеспечить поступление горячей воды в доме, нужно будет устанавливать дополнительную конструкцию: одна отапливает дом, вторая подает воду. Эта система, простая в сборке и сравнительно дешевая, подойдет для небольших дачных домиков (до ста квадратов). При необходимости систему можно прокачать, установив насос для циркуляции и устройства регулирования температуры.
• Двухконтурная схема позволяет одновременно обогревать помещение и подавать горячую воду. Но эксплуатационные характеристики данной системы таковы, что применима она только для домов, в которых проживает до четырех человек.



Следующий принципиальный момент – тип трубопровода. Их существует три.

• Однотрубная система. По этой схеме вода будет идти от радиатора к радиатору, постепенно охлаждаясь, поэтому следующая батарея будет холоднее предыдущей. Этот вариант не имеет смысла в многокомнатных домах, а для небольшого домика вполне подойдет.
• Двухтрубная система отапливает помещения более качественно. Схемой предусмотрено проведение двух труб к каждой батарее. По одной трубе идет горячая вода, вторая направляет остывшую воду к котлу, что сводит потери тепла к минимуму.
• Коллекторная система самая «теплая». Здесь много труб, каждая из которых подводится к каждому радиатору. Можно контролировать температуру на каждой батарее. Минус в том, что работа по монтажу такой системы очень трудоемкая: мало того, что нужно обустроить большое количество труб, так еще и коллекторный шкаф нужно установить. Не в каждом доме хватит на это места.



При проведении водяного отопления необходимо учесть все нюансы, связанные как с характеристиками помещения, так и с вашими конкретными целями. Существующие схемы монтажа трубопровода наглядно показывают весь алгоритм такой работы. Однако, планируя трудоемкие варианты решения, не стоит пренебрегать помощью специалистов.

Самодельный газовый котел для отопления частного дома и дачи: обзор трех лучших конструкций

Покупать дорогостоящее оборудование для организации отопления в редко посещаемой даче, баньке или небольшом доме не всегда целесообразно. Особенно неразумно, если за загородной собственностью нет постоянного присмотра и не установлена охранная сигнализация. Как быть, если периодически все же требуется обогрев?

С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или отслуживших бытовых агрегатов. Сделанный собственными руками прибор может стать гордостью хозяина. Сооружение работающей на газу конструкции поможет проявить мастерство.

В предложенной нами статье детально описаны шаги сборки и модернизации газовых агрегатов, которые смогут достойно обогреть частные постройки. Мы привели в качестве примеров наиболее популярные, проверенные на практике варианты самоделок. Наши советы обеспечат домашним мастерам успех в непростом деле.

Содержание статьи:

Стоит ли проектировать газовый котел самому?

Разбор вариантов изготовления газового котла собственными руками начнем с того, что перерабатываемое ими топливо относится к разряду токсичных и взрывоопасных веществ. Газ легко воспламеняется. Малейшие просчеты в конструировании и реализации самоделок могут обернуться серьезными разрушениями, нанесением урона здоровью, потерей имущества.

Потому разработкой модели газового котла мы не рекомендуем заниматься людям, не имеющим технического образования со специализацией в сфере проектирования газового оборудования. Да зачастую и опытные газовщики не возьмутся за подобный проект.

Галерея изображений

Фото из

Пламя атмосферной газовой горелки

Установка газовой горелки в стальной корпус

Нагрев воды в металлическом баке

Газовый котел из отслужившего газового баллона

Оптимальным решением вполне обоснованно считается:

• Переделка твердотопливной модели в газовый котел путем установки в топливник газовой горелки;
• Усовершенствование отслужившего, но работоспособного агрегата с ориентацией на использование в отопительном контуре. Дополнение заводской модели устройствами для нагрева и стимуляции движения ;
• Изготовление пиролизного котла – оборудования, генерирующего газообразное горючее в результате переработки твердого топлива на первоначальном этапе. На вторичном этапе в дополнительном топливнике дожигается выделяемый в ходе сжигания дров газ.

Если у вас все же возникнет желание досконально изучить вопрос и изобрести вариант самодельного газового котла для устройства автономного отопления в частном доме, готовьтесь к буквальному «хождению по мукам». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных инстанций.

Самостоятельному народному умельцу потребуется:

• Проверить котел на соответствие требованием безопасности, после чего получить подтверждающий или опровергающий документ.
• Получить разрешения от ГосТехНадзора, ПожИнспекции МЧС и ГорГаза.
• Подать заявку на получение патента и сертификата, разрешающего изготовление в разовом или поточном исполнении.

Этот пусть и немногочисленный, но довольно внушительный перечень способен отбить желание изобретать у любого народного доки. Однако он не сможет погасить стремления модернизировать существующий агрегат посредством установки собранных на заводе горелочных модулей. Усовершенствование запросто совмещает безопасность эксплуатации с повышением эффективности.

Самый важный рабочий орган в газовом оборудовании – горелка. Установка ее превратит любой котел в требующийся нам тип нагревателя теплоносителя и горячей воды для санитарных целей.

Зажженный запальник нагревает рабочую часть термопары, которая в итоге начинает генерировать ток. Заряд поступает в катушку газового клапана, она действует как электромагнит и примагничивает шайбу, закрывающую путь газу

В зависимости от способа подачи в камеру сгорания воздуха, требующегося для горения, горелки подразделяются на две основные группы:

• Атмосферные. Их устанавливают в открытые камеры сгорания . В них воздух свободно затягивается из помещения, в котором расположен котел.
• Вентиляторные (они же дутьевые). Такими моделями оснащают закрытые камеры сгорания, в которые воздух нагнетается принудительным способом с захватом его на улице. Для вывода дымовых газов им требуется коаксиальный дымоход и вентилятор.

Дутьевые конструкции слишком сложны для домашнего творчества. Их проще, да и выгоднее купить. Ведь приобретение всех устройств регулировки и безопасности для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом для установки виде.

Галерея изображений

Фото из

Лицевая сторона горелочного блока

Блок для газового котла с двумя горелками

Установленный в печь атмосферный блок

Дутьевая газовая горелка для закрытой камеры

Чугунная горелка от отслужившего оборудования

Круглая газовая горелка с медными жиклерами

Газовый блок с щелевыми соплами

Круглые сопла газового горелочного блока

Атмосферную горелку тоже желательно приобрести, но можно сделать простейшую разновидность собственными руками. Ниже рассмотрим, как и из чего ее можно собрать.

Процесс изготовления атмосферной газовой горелки

Горелку атмосферного типа легче соорудить, так как конструктивно она гораздо проще вентиляторного собрата. Самый характерный и известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В ее конструкции нет энергозависимых элементов, принуждающих газ и воздух смешиваться в требующихся пропорциях.

Воздух в камеру с атмосферным горелочным модулем втягивается самопроизвольно по мере необходимости. Продукты переработки голубого горючего выводятся естественным образом через благодаря наличию тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые с нужной скоростью будет поступать газ.

При желании соорудить газовую горелку собственными руками за основу лучше взять продукцию заводского производства, точнее имеющийся в ее техпаспорте чертеж с размерами и обозначением конструктивных элементов

Чтобы своими руками сделать горелку для оснащения газового котла отопления, потребуется:

• Вентиль серии ВК-74. Обычно используется на кислородных баллонах, рассчитан на максимальное давление в 20 мПа. В комплектации должна быть накидная гайка на 3/4″, с помощью которой можно герметично подключиться к подающей газ трубе или шлангу. Служить вентиль будет опорной базой для фиксации форсунки.
• Колпачок под форсунку. Устройство будет удерживать дозатор подачи газа и формировать узконаправленную струю. В вершине колпачка высверливают отверстие, в которое предстоит поставить форсунку. Основанием оно накручивается на вентиль.
• Форсунка. Купить ее лучше в готовом виде с расчетом на подачу магистрального газа или сжиженной газовой смеси. У форсунок различается диаметр выхода. Вместо форсунок для котлов можно использовать жиклер от газовой горелки.
• Самодельный инжектор. Его сооружают из стальной трубки с толщиной стенки до 2 мм. Потребуется отрезок трубы примерно в 10 см длинной.
• Пьезоэлемент. Устанавливается по желанию, хотя и без него можно обойтись. Самоделку можно поджигать спичками.

Все приведенные элементы собираются преимущественно сварным способом. Потому инициативному «самоделкину» очень пригодятся навыки и минимальные познания в сварном деле. Однако там, где возможно применение резьбы, в приоритете должна остаться она.

Канал для подачи газа должен быть безупречен и герметичен, ведь от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно сохраниться расстояние в 10 см, необходимое для смешивания горючего с воздухом.

Галерея изображений

Фото из

Крупногабаритная газовая горелка

Процесс горения газовой горелки

Воспламенение атмосферного горелочного блока

Сжигание кислорода в помещении

Домашнему мастеру остается придумать, как закрепить самодельную газовую горелку в камере сгорания отслужившей колонки или в топливнике бывшего дровяного котла. Следует учесть, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверке требуется вырезать круглые или продольные отверстия.

Не забываем, что вышеописанный вариант сложно назвать безопасным газоподающим устройством. В конструкции нет автоматики, прерывающей работу котла в случае задувания или нестабильного пламени. У владельцев не будет возможности отрегулировать давление и расход газа, потому ни об удобстве, ни об экономии не может идти речь.

Установка газовой горелки в твердотопливный котел

После здравого размышления и реальной оценки своих возможностей большинство домашних умельцев таки отдают предпочтение модернизации , перерабатывающих ранее дрова или уголь. В их топку просто ставят газовую горелку заводского изготовления.

Для обустройства загородной собственности можно приобрести твердотопливный агрегат, который можно переделать в газовый. К примеру, печку Теплодар, в которую монтируется газовая горелка

Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:

• Демонтаж дверки топливника, заслонки зольника (или самого зольника, если он выполнен в виде выдвижного решетчатого ящика с монолитной дверкой), отбойник и колосниковую решетку. Короче, удалить нужно все конструктивные части, находящиеся в пределах топки и зольника.
• Фиксация горелочного устройства. В освобожденный от вышеперечисленных элементов канал топливника монтируется горелочный блок. Если печка Теплодар рассчитана на смену топлива, то горелочный модуль фиксируется в канале через штатные ушки продетыми в них шурупами с гайками.
• Подключение автоматики к пульту. Имеющиеся в конструкции горелочного блока устройства, обеспечивающие автоматическую работу котла, подключают к пульту управления.
• Крепление датчика термостата. Устанавливается на трубу подачи, оборачивается изоляцией для защиты от внешних механических и температурных воздействий, а сверху стяжками.
• Запуск в работу. Производится после проверки тяги и залпового проветривания помещения с модернизированным котлом. С помощью простой рукоятки подбирают наиболее подходящий режим.

Напоминаем, согласно требованиям, обозначенным в «Правилах безопасности систем газораспределения и газопотребления» все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети, поставляющей голубое горючее, должны производиться газовщиками.

В технической документации, прилагающейся к печке Теплодар, есть подробное описание процесса установки газовой горелки для переделки твердотопливного агрегата в газовый

В соответствии с федеральными предписаниями и нормами с представителями газовых служб нужно на поставку газа и сопутствующих услуг. Понятно, что не все удаленные населенные пункты смогут обслуживать сотрудники газовых организаций. Однако придерживаться требований желательно, чтобы избежать катастрофических последствий.

При уменьшении и резком погасании ослабляется ток, поступающий от электроэлемента, в итоге чего перекрывается канал подачи газа. Перегрев воды в котле фиксируется термодатчиком, который передает сигнал для размыкания контактной пары, блокирующей горелку

Рисковать или ценить и охранять здоровье с благополучием своих близких? Решать только вам. Разумнее отказаться от угрожающих мероприятий, но знать о процессе их выполнения очень полезно, чтобы проследить, насколько качественно и честно работают газовщики.

Варианты самодельных газовых котлов

По сути все представленные нами самоделки являются модернизацией газового оборудования с целью эксплуатации их в качестве нагревателей теплоносителя. Мы приводим только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.

#1: Самоделка на базе газовой колонки

Если вы поменяли устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со стареньким оборудованием. Оно еще отлично послужит в загородной баньке или гараже. Усовершенствование не потребует много средств и усилий.

Вся переделка в этом случае заключается в смене форсунок или полного горелочного блока, если за городом планируется жечь сжиженную газовую смесь. Купить надо будет атмосферный горелочный блок соответствующих камере сгорания габаритов. Затем его нужно будет закрепить внутри камеры.

Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, придется дополнить отопительный контур обязательными функциональными системами. Это группа безопасности, циркуляционный насос, расширительный бачок, автоматический воздухоотводчик или краны Маевского

У желающих поставить вентиляционную горелку расходов будет побольше. Им потребуется еще приобрести группу безопасности, включающую , манометр и устройство для автоматического стравливания воздуха. Понадобится небольшой мембранный бак, циркуляционный насос и для подачи свежего воздуха в горелку и вывода продуктов горения.

#2: Устройство на основе газовой плиты

Особых преобразований старая газовая плита не требует, т.к. переделать ее в газовый котел просто нереально. Можно только на одну из конфорок поставить металлический бак, объем которого подбирают в зависимости от несущей способности плиты и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 л.

В нижней трети металлического бака в нее вваривают патрубок для подключения трубы обратки, в верхней трети – патрубок для подключения подачи. Нагреваясь, вода будет самопроизвольно подыматься вверх и перетекать в магистраль, перемещающую нагретый теплоноситель к приборам отопления.

Галерея изображений

Фото из

Мультитопливный источник огня

Тяжелая чугунная горелка и корпус

Регулировка мощности горения прибора

Устройство для быстрого нагрева воды

Ни предохранительного клапана, ни воздухоотводчика такой самодельной системе не потребуется. Излишки нагретой воды будут испаряться естественным образом, пузырьки стравливаться через неплотно прилегающую крышку бака.

#3: Изготовление пиролизного котла

Пиролизные котлы загружаются сначала через верхнюю дверку дровами или углем. При этом дроссель на дымоотводном канале полностью открывают и включают вентилятор для стимуляции горения. Процесс на этом этапе проходит в традиционном для твердотопливного агрегата режиме.

Дождавшись, когда уголь и дрова полностью разгорятся, дроссель на дымоходе перекрывают, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха оно начинает тлеть, т.е. стартует этап пиролиза – разложение топлива на угли и пиролизные газы.

Обоснованным преимуществом пиролизного котла считается экономный расход топлива. Агрегат кроме основного вида перерабатывает еще и газы, формирующиеся в ходе сжигания дров либо угля

Пиролизные газы через форсунку перемещаются в камеру их сжигания. В нее же нагнетается подогретый вторичный воздух, требующийся для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и горят при температуре в 1100º С.

Теплообменник располагают над камерой сжигания одноименных газов, оперативно нагревающих протекающий по трубкам теплоноситель. Желающим разобраться в том, как самому лучше сделать эффективный и экономный газовый котел, мы предлагаем проверенную на практике пиролизную конструкцию.

Для сооружения самодельного пиролизного котла желательно найти схему проверенной на практике конструкции. У экспериментов в этой области далеко не всегда положительный результат

Главное понять принцип устройства и действия котлов, использующих полученные во время горения газы. В каждой конструкции подобного типа конструктивные элементы повторяются. Ну а корпус может быть как сварным, так и выполненным из металлической бочки, трубы большого диаметра или опустошенного газового баллона.

Для изготовления котла пиролизного типа лучше воспользоваться уже проверенной разработкой. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором различных насадок и буром для сверления больших отверстий. Нужно еще приготовить обычные слесарные инструменты и струбцины.

Потребуется запастись материалом, перечень которого мы приводим ниже:

Для сооружения пиролизного котла нужно запастись материалом, примерный перечень которого мы приводим в помощь самостоятельным домашним мастерам

Если вы не располагаете всем инструментом, требующимся для раскроя деталей, это дело лучше заказать в мастерской. Без опыта, да еще и пользуясь одной углошлифовальной машинкой, ровного среза не добиться. С точностью резки тоже могут возникнуть проблемы.

Сооружение пиролизного котла начинаем со сборки корпуса:

Галерея изображений

Фото из

Шаг 1: Рубка материала по размерам котла

Шаг 2: Сборка стенок нижней и верхней камер

Шаг 3: Установка воздуховодов в камере газификации

Шаг 4: Ввод канала подачи воздуха в камеру сгорания

Теперь нужно сделать теплообменник, затем установить его и дроссельную заслонку в корпус:

Галерея изображений

Фото из

Шаг 5: Изготовление направляющей пластины теплообменника

Шаг 6: Сборка теплообменника пиролизного котла

Шаг 7: Приварка теплообменника на проектное место

Шаг 8: Монтаж дроссельной заслонки

Внутренняя часть корпуса котла собрана, дроссельное устройство приварено. Проверим, насколько качественно выполнена сварка простейшим методом – зажжем внутри котла фонарик и посмотрим, не проникает ли через какой-либо отрезок свет.

Внутренняя часть пиролизного котла готова. Теперь ее надо обшить. В устройстве обшивки в представленной для примера модели мастер пользовался листовой сталью толщиной в 4 мм

Наружную обшивку самодельного котла производят по всем плоскостям, кроме верхней панели. Ее приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.

Галерея изображений

Фото из

Шаг 9: Приварка дистанционного уголка

Шаг 10: Разметка отверстий для крепления обшивки

Шаг 11: Приварка листов обшивки к дистанционным уголкам

Шаг 12: Зачистка мест проведения сварки

Теперь перед проведением дальнейших работ проверяем качество сварных швов простейшим способом – нальем воды в сформированные “емкости”. После чего высушим конструкцию и слегка зачистим сварные соединения крупной наждачной бумагой или шлифовальным диском.

А вот сейчас можно приступать к устройству систем управления поступлением и движением воздуха:

Галерея изображений

Фото из

Устройство тонелей для ревизии воздуховодов

Монтаж резьбовых шпилек

Изготовление и навешивание дверок для камер

Футеровка и уплотнение дверок

Осталось только выполнить футеровку камер пиленным шамотным кирпичом. Распил производим болгаркой с диском для резки камня. Дорабатываем срезы шлифовальным камнем.

Галерея изображений

Фото из

Футеровка камеры газификации

Установка центробежного вентилятора

Футеровка камеры для твердого топлива

Завихрители для оптимизации передачи тепла

Перед вводом самодельного котла в эксплуатацию обязательно надо проверить герметичность всех систем, проводящих голубое топливо и дымовые газы. Для этого выполняют опрессовку котла, поставив в трубы обратки с подачей герметичные заглушки. Агрегат должен свободно держать давление в 3 бар.

Выводы и полезное видео по теме

С интересной разработкой газового нагревателя ознакомит следующий видеоролик:

Устройство газовой горелки для установки в твердотопливный агрегат:

Конструктивные особенности и процесс изготовления пиролизного котла наглядно представлены видео:

Полезные в хозяйстве самоделки – отличный вариант для решения проблем обустройства загородной собственности. Они обеспечат теплом постройки, нуждающиеся в обогреве, при этом почти не повлияют на семейный бюджет. У мастеровитого хозяина дача, гараж, баня будут в полном порядке.

Важно помнить, что газовое отопительное оборудование представляет собой потенциальную опасность при неграмотной сборке и нарушении эксплуатационных правил.

Расскажите о том, как делали котел для обустройства загородной собственности. Поделитесь вариантами изготовления и интересными конструктивными решениями. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Как сварить котел отопления: условия и процесс

На сегодняшний день в жилищно-коммунальных хозяйствах достаточно хорошо отработана система отопления зданий и помещений, обеспечивающая высокий уровень комфорта для их пользователей. Помимо централизованного отопления имеются широкие возможности оборудовать жилье системами индивидуального отопления, активно продвигаемыми на рынок известными производителями.

Схемы отопления частного дома.

Тем не менее потребность в проектировании и сборке котлов отопления по отдельно взятым проектам, совершенно оригинальным и нестандартным, все еще остается. Связано это с целым рядом причин, в том числе с растущей в последние годы ценой на многие виды топлива, используемые для работы отопительных котлов. Не последнее место в этом ряду причин занимают особенности строительства частных домов, их отдаленность от централизованных отопительных сетей и географическая близость (легкость получения) того или иного вида топлива.

Приступая к оборудованию любого помещения, следует тщательно оценить все возможные факторы и заранее определиться с тем, котел какого типа, какой конфигурации, какая схема проведения отопительных труб и размещения радиаторов будут использованы в этом помещении.

Назначение и разновидности отопительных котлов

Сердцем любой гидравлической системы отопления является отопительный котел.

Схема комбинированного котла отопления.

На сегодняшний день существует большое разнообразие теплогенераторов, в конструкциях которых в качестве основного теплоносителя используется вода. Котлы водяного отопления различаются между собой по количеству рабочих контуров, задействованных в процессе теплообмена, и по типу топлива (способу нагревания).

По количеству контуров котел может быть либо одноконтурным или двухконтурным. Одноконтурные агрегаты обеспечивают циркуляцию нагретой жидкости только в системе отопления помещения. Двухконтурные устройства не только разогревают воду для отопительных труб и радиаторов, но и обеспечивают горячей водой водопроводную систему здания.

По типу применяемого топлива (способу нагревания воды в системе) котлы отопления делятся на следующие группы:

1. Котлы твердотопливные. В качестве топлива применяется твердые источники горения – уголь, кокс, торф, дрова, пеллеты (комбинированные топливные гранулы), реже – щепа, опилки, хворост, подсолнечная лузга и т.п.
2. Котлы газовые. Для получения тепла в них сжигается газообразное топливо, чаще всего природный газ – пропан-бутан или метан.
3. Котлы жидкотопливные. Работают на жидком топливе, преимущественно на дизельном топливе или мазуте.
4. Котлы электрические. Приборы этого типа предназначены для нагревания жидкого теплоносителя посредством передачи тепла от разогретого электротоком нагревательного элемента (тэна). Используемые в системе горячего водоснабжения электрокотлы еще называются электрическими водонагревателями (электробойлерами).
5. Котлы комбинированные. Это приборы, которые для производства тепла для помещений могут сжигать как твердое, так и газообразное топливо. При этом они оборудуются специальной автоматикой для переключения с одного вида топлива на другой.

Условия монтажа отопления: расчет объемов и габаритов

Схема дизельного котла отопления.

Самостоятельно рассчитанный, спроектированный и изготовленный котел отопления – нередко наилучший способ организации оптимального отопления в доме или квартире. Если индивидуальный изготовитель имеет навыки и опыт подобной работы, он сможет учесть многие важные условия качественной эксплуатации агрегата. Если же у заказчика нет необходимых умений, он не знает точно, как сварить котел отопления, лучше обратиться к квалифицированному специалисту, иначе очень скоро придется заново менять всю систему отопления.

Таким образом, прежде чем браться за изготовление котла отопления, следует осуществить необходимые расчеты. В частности, в перечень позиций, о которых надо иметь полное и четкое представление, входят полный объем помещений, которые будут отапливаться котлом, общий объем воды, необходимый для обеспечения нормального теплообмена, материалы и покрытия, из которых выстроено здание и сделаны внутренние покрытия, наличие теплозащитных и термоизоляционных прослоек. Чтобы сварить качественную установку, должны быть учтены температурно-климатические нормы для того или иного типа помещений, а также усредненная зимняя температура воздуха в данном регионе.

Схема монтажа твердотопливного котла отопления.

После этого можно выбирать тип топлива, на котором будет работать проектируемый котел, и определять точные объемы топлива. Этот выбор зависит не только от конструкции и стоимости самого котла и трубопроводов, но и от цены на тот или иной вид топлива, распространенности этого топлива в этой местности и легкости его доставки к потребителю.

Подбирая материал для сварки обогревателя, необходимо прежде всего обращать внимание на качество металла и толщину листа металлической заготовки, которая образует стенки проектируемого котла (она должна быть не менее 3 мм). Особенно важно не ошибиться с толщиной стенок камеры сгорания. Лучше, если будет использован хорошо зарекомендовавший себя жаропрочный сплав: в сочетании с достаточной толщиной металлического листа это позволит эксплуатировать котел длительное время и без серьезных ремонтов.

Кроме того, при выборе металла необходимо учитывать степень легкости его сварки, а также прочность получаемых сварных швов. Рекомендуется воспользоваться низкоуглеродистой сталью (с содержанием углерода до 0,25%), которая характеризуется хорошей свариваемостью.
Инструменты и материалы, используемые для сварки отопительного котла

Схема устройства турбированного котла.

Для качественного изготовления теплогенератора посредством сварки рекомендуется применять следующий набор инструментов и материалов:

1. Бензорез.
2. Электронаждак, наждачная бумага.
3. Электовыпрямитель (ВД-306 УЗ).
4. Электроды (для сварки сталей с низким содержанием углерода).
5. Металлическая щетка.
6. Измерительно-разметочные приспособления (металлическая линейка, угольник, чертилка, циркуль).
7. Мел.
8. Вода.
9. Кисточка.

Вернуться к оглавлению

Поэтапный процесс сварки котла отопления

Изготовление (сварка) котла отопления начинается с того, что поверхность металлических заготовок очищается от грязи, пыли, масла, окалин. Это необходимо для четкой раскройки металла в соответствии с чертежами и лекалами. Затем проводят разметку, предварительно закрепив заготовку в тисках.

По намеченным линиям производится разрезание заготовки. Для этого применяется бензорез, который своей струей раскаленного режущего кислорода удаляет ненужный металл. Если необходимо разрезать трубу, используется токарный станок. Рубка металла производится на электрогильотине. Оставшиеся после этих операций заусенцы на кромках металлических заготовок зачищаются или удаляются молотком.

Далее в соответствии с чертежами производятся прихватки сварочным аппаратом составных частей, из которых предстоит сварить будущий котел. Прихватки, необходимые для скрепления компонентов перед их окончательным свариванием, выполняются в виде небольших сварных швов. При этом следует иметь в виду, что в дальнейшем они станут неотъемлемой частью окончательного шва, поэтому должны быть произведены в тех же технологических режимах, что и основная сварка. В противном случае недостаточный провар в прихватках в дальнейшем может привести к образованию серьезного дефекта сварного шва и к выходу из строя всей конструкции.

После наложения прихваток производится основной монтаж конструкции. Чтобы сварить ее, используется ручная электродуговая сварка. При проведении электродом вдоль завариваемого шва расстояние между его торцом и поверхностью металла должно выдерживаться на уровне 3-5 мм.

Стоит отметить, что направление движения электрода вдоль шва не имеет значения. Вне зависимости от этого направления электрод всегда должен находиться под углом в 30-45 градусов к поверхности свариваемых металлических элементов будущей конструкции. Благодаря такому наклону металл будет проплавляться на нужную глубину, одновременно сформируется правильный и надежный шов.

Заканчивая проведение сварочного шва, нельзя резко отстранять электрод от свариваемой поверхности. Остановив перемещение электрода, отводить его от изделия следует медленно, постепенно удлиняя электрическую дугу до момента полного ее обрыва (исчезновения). Необходимо всегда помнить, что в этот момент может образоваться достаточно глубокий кратер, который заполнится расплавленным электродным металлом. Поскольку кратер в месте окончания шва часто становится причиной образования надломов и трещин, можно в качестве превентивной меры переместить кратер немного в сторону от шовной линии.

Для того чтобы сварить металлические детали по вертикали, рекомендуется проводить электрод по шву снизу вверх. В этом случае расплавленный электродный металл благодаря нижележащему затвердевающему металлу надежно удерживается в сварочной ванне. Кроме того, при таком методе сварки лучше провариваются кромки и шовный корень.

Вернуться к оглавлению

Проверка качества сварного шва

В процессе и после сварки элементов конструкции отопительного котла проводится контроль качества шва. Первый этап – визуальный осмотр в сочетании с измерениями. На этом этапе необходимо убедиться в том, что в месте сварки нет трещин, пор, наплывов металла, свищей, подрезов, непроваренных кратеров. Практически все эти дефекты являются недопустимыми, и потому их следует устранить.

Кроме того, визуальным осмотром необходимо выявить, нет ли на шве неравномерных чешуек, разницы в высоте и ширине по всей его длине. Наличие данных нарушений технологии сварки не является строго недопустимым дефектом, однако в таких местах могут находиться скрытые поры и непровары.

После устранения замеченных дефектов (или фиксации их отсутствия) проверятся герметичность швов на водяной емкости и трубах. Для этого надо сделать густой водно-меловой раствор, нанести его кисточкой на швы сваренного котла и дать раствору высохнуть. Затем налить воду в емкость. Если швы при этом остаются сухими, котел готов к эксплуатации. Если на шве появляются разводы и потеки, в этом шве присутствует дефект, и его необходимо обязательно устранить.

Электрический котел отопления своими руками: пошагово с фото

Инструмент, который понадобиться:

• сварочный аппарат, лучше инверторного типа;
• электроды 3;
• болгарка большая 230 диск;
• болгарка маленькая 125 диск;
• диски по металлу: 230*3, 125*1,5 и шлифовальный 125 диск;
• молоток;
• рулетка, мел и прочая мелочь.

По материалам:

1. труба диаметром 120 мм, длиной 65 см и толщиной не менее3 мм;
2. металлический сгон диаметром 1,25 дюйма, 2 шт;
3. металлический сгон диаметром 0,5 дюйма, 3 шт;
4. металлическая толстотелая пластина не менее 120*120 мм;
5. фум лента для герметизации резьбовых соединений;
6. тэны (на фотографиях их два, мощностью 1,5 и 0,9 кВт).

Демонтаж старого котла

Хочу вкратце рассказать, зачем я это сделал. На фото выше вы видите старый электрический котел, сделанный из газового баллона, занимал он много места, расположен неправильно, из-за большого количества воды в нем и наличия только одного тэна 1,5кВт зимой просто не справлялся со своей задачей. Последняя батарея была еле теплой. Обогреваемся электричеством из-за того что квартирный дом еще не газифицирован. Вот и решил его переделать с добавлением еще одного тэна.

Свариваем котёл

В качестве теплообменника, я взял обрезок трубы, в намеченных местах, что бы выходы совпали с выходами на батарее, прожег отверстия сваркой т.к. автогена у меня нет.

Отверстие нужно зашлифовать болгаркой и шлифовочным диском от шлака и наплыва металла.

На фото ниже подготовленные сгоны, их нужно вварить в сделанные отверстия.

Два сгона 1,25 дюйма я приварил вверху и внизу для подачи и обратки отопления.

Для изготовления дна, использовал металлическую пластину, которую потом приварил и в ходе работы, лишнее срезал большой болгаркой и зашлифовал маленькой.

Приваренная пластина.

Один из приготовленных пол дюймовых сгонов заварил в самом низу котла, в случае если нужно будет слить воду из всей системы.

Второй приварил для дополнительного тэна на 0,9 кв. Третий для расширительного бачка, который необходимо тоже установить, так как вода имеет свойство выкипать.

На фото изображены приваренные 2,3 сгоны.

Теплообменник готов, приступаем к монтажу тэнов

Как поставить тэн и что это такое

Тэн, который я буду монтировать внизу котла, далее вы поймете, как это сделать.

Так как сверла на полдюйма у меня нет и где только не искал не нашёл, решил воспользоваться сваркой.

В самом дне теплообменника прожег сваркой два отверстия для нижнего тэна.

Все потом зашлифовал также от наплывов металла и шлака.

Вставляем тэн в теплообменник, подкладываем резиновые уплотнители и большие шайбы, все скручиваем хорошенько гайками.

Тут главное не переусердствовать, иначе можно сломать тэн. Второй тэн я установил вверху, он около 50 см в длину с терморегулятором на фото далее вы его увидите.

Монтаж котла

Самая трудная часть работы позади, мне осталось все поставить на место и запустить котел.

Перед монтажом на резьбовые соединения нужно намотать фум ленту. Намотать нужно около 10 оборотов.

Далее все просто прикручиваем, как было задумано, «обратка» к «обратке», «подача» к «подаче», соединяем муфтами такого же размера и хорошенько затягиваем контргайки.

На сгон слива воды, прикручиваем пол дюймовый кран или металлическую заглушку, у кого что есть, я прикрутил заглушку, и вот что получилось.

В верхней части электрокотла вы видите тэн с терморегулятором.

Вот мы все смонтировали и приступаем к следующему этапу.

Подготовка к запуску котла

После проведенных выше работ, нужно подключить к электричеству нижний тэн. Все хорошо изолируем, я, к примеру, провод всунул в небольшую терм трубку и замотал изолентой.

На подходящих проводах, нужно обязательно поставить автоматы на 16 ампер и сделать заземление, все это я проделал. Верхний тэн включается прямо в розетку, так что мудрить ничего не пришлось.

Залил в систему воду, сколько понадобилось, и включил оба тэна. Результат превзошёл ожидания.

Через несколько часов верхний тэн пришлось выключить, из-за невыносимой жары в квартире. На фото показано как я измеряю температуру мультиметром. 76 градусов меня вполне устраивало.

Даже при минус 10 градусах на улице, работает только нижний тэн. В квартире 22-24 градуса, очень тепло. Все покрасил, и вот что получилось.

Надумаете сделать, что-то подобное — удачи вам в работе.

Двухконтурный котел

Как это работает и как использовать один

Пароварка — это кухонный инструмент, используемый для мягкого нагрева плиты. Это полезно для деликатных задач, таких как приготовление голландского соуса, плавление шоколада и приготовление заварного крема, например, английского крема. При приготовлении этих продуктов вы можете использовать специальную пароварку или приготовить одну из пары повседневных кухонных предметов.

Зачем нужен паровой котел?

Теория пароварки заключается в том, что вы хотите нагреть что-то максимально щадящим способом.Некоторые продукты чрезвычайно чувствительны к нагреванию, и стандартные методы нагрева — например, бросание их в кастрюлю прямо на конфорку — могут привести к нежелательным или непредвиденным результатам. Пароварка производит медленный косвенный нагрев, необходимый для этих деликатных блюд.

Например, когда вы готовите голландский соус, вы хотите немного подогреть яичные желтки, чтобы улучшить их способность образовывать эмульсию. При перегреве желтки теряют свои эмульгирующие свойства. Если вы сделаете на самом деле слишком горячими, белки свернутся, и вы получите яичницу-болтунью.

Точно так же шоколад представляет собой эмульсию твердых веществ какао, жира и сахара. При плавлении шоколада нагревание непосредственно на сковороде может повлиять на его текстуру, сделав его густым, комковатым и тусклым. Шоколад, который медленно растапливается в пароварке, становится идеально гладким и блестящим, и его можно использовать в рецепте.

Как использовать паровой котел

Для приготовления большинства блюд на плите ингредиенты кладут в сковороду прямо над источником тепла. В пароварке вода наливается в кастрюлю, которая стоит на конфорке.Сверху кастрюли в стеклянную или металлическую миску хранятся ингредиенты, которые вы готовите. Пар от кипящей воды мягко нагревает содержимое чаши с помощью непрямого тепла.

При использовании пароварки убедитесь, что дно чаши не соприкасается с кипящей водой. Между водой и дном чаши должен быть зазор. Не переполняйте кастрюлю. Если вся вода выкипит, вы просто нагреете сухую сковороду, что может повредить ее.

Создание установки двойного котла

Вы можете приобрести специальную топку для пароварки, которая представляет собой металлический дуршлаг без каких-либо отверстий.Чаша имеет коническую форму, поэтому ее можно разместить на кастрюлях разных размеров. Вставка также имеет ручку и носики для облегчения наливания. Это хороший вариант, если пароварка вам понадобится время от времени.

Другой вариант — пароварка: кастрюля и вставка с плоским дном, которая в нее помещается, а также крышка, которая подходит для обеих емкостей. Если вы собираетесь часто использовать пароварку и иметь место для хранения вещей, это достойное вложение.

Сделать самодельную пароварку из двух предметов на кухне может любой желающий.Все, что вам нужно, — это кастрюля или большая кастрюля и чаша из нержавеющей стали или стекла, которая стоит на краю. Возможно, вам придется поэкспериментировать с комбинациями кастрюль и мисок, чтобы найти идеальную подгонку, но это хорошо работает для людей, которые редко используют пароварку.

В крайнем случае, вы можете использовать даже горшок меньшего размера, который поместится в большой. Это может быть неудобной настройкой, так как вы должны держать верхний горшок устойчиво, чтобы он не опрокидывался, оставляя вам только одну руку для выполнения всего остального.

Что такое паровой котел и как он работает? Интернет-магазин

Интернет-магазин / Ресурсы общественного питания / Блог

Пароварки — обычное кухонное оборудование, но многие люди не знают, что это такое и для чего они используются.Пароварка, также известная как водяная баня, используется для различных задач по приготовлению пищи, и они обычно используются в пекарнях и кафе для плавления и приготовления нежных продуктов. Здесь мы разберем, что такое пароварки, для чего они используются, как работают и что можно приготовить в пароварке.

Купить все паровые бойлеры

Что такое двухконтурный котел?

Двухконтурный котел — это два котла, в которых пар используется в качестве источника тепла для плавления или приготовления пищи. Они состоят из двух частей: большой кастрюли, наполненной горячей или кипящей водой, и маленькой кастрюли, которая помещается внутрь и использует пар от горячей воды для нагрева еды.Поскольку тепло поступает из непрямого источника, пароварки идеально подходят для приготовления нежных продуктов , таких как соусы и шоколад.

Пароварки могут также называться водяными банями, что в переводе с французского означает метод приготовления. Хотя названия могут быть разными, пароварки и водяные пароварки — это одно и то же, и они используются для приготовления одних и тех же блюд с косвенным нагревом.

Как работают двухконтурные котлы?

Двухконтурные котлы работают за счет использования пара из горячей воды в нижней кастрюле для нагрева верхней кастрюли.При использовании пароварки убедитесь, что верхняя кастрюля находится над горячей или кипящей водой, потому что, если кастрюля станет слишком горячей, ваш продукт может свернуться или подгореть.

Для чего используется двухконтурный котел?

Поскольку пароварки создают мягкий непрямой нагрев, они идеально подходят для темперирования шоколада, заварного крема или плавления масла. Кроме того, пароварки идеально подходят для приготовления соусов с яйцами, таких как голландский соус или английский крем, потому что тепло от пара недостаточно горячее, чтобы приготовить яйца по рецепту.

Как использовать паровой котел

Чтобы использовать пароварку, просто наполните нижнюю кастрюлю одним или двумя дюймами воды. Затем добавьте в верхнюю кастрюлю и включите конфорку до кипения. Когда вода нагревается и выходит пар, пар остается в ловушке между двумя кастрюлями, а затем нагревает продукты в верхней кастрюле. Когда вы закончите, снимите верхнюю кастрюлю и замените вытекшую воду.

Чем можно заменить двухконтурный котел?

Если у вас под рукой нет пароварки на кухне, но вам все равно нужно приготовить что-то с косвенным нагревом, вы можете легко использовать заменитель пароварки. Один из наиболее распространенных заменителей пароварки — использовать жаропрочную миску для смешивания поверх кастрюли с кипящей водой. При использовании этого метода вы должны быть уверены, что между миксерной чашей и кипящей водой есть пространство. Миска не должна касаться воды. Если ваша миска соприкоснется с водой, это может привести к чрезмерной теплопередаче, в результате чего ваш голландский соус превратится в яичницу или испортит растопленный шоколад.

Пароварки — обычная кухонная утварь, которую используют во многих различных рецептах.Вы можете найти это оборудование в самых разных условиях, от высококлассных пекарен до жилых кухонь . Из-за их популярности важно понимать, что такое пароварки, для чего они используются и как работают.

Метод двойного котла | CraftyBaking

Copyright © 2000 Сара Филлипс CraftyBaking.com Все права защищены.

Является ли задача плавление шоколада , приготовление глазурей на основе яичного белка, такой как наш Семиминутный рецепт ванильной глазури , или приготовление термочувствительных рецептов, таких как Шоколадная начинка для заварного крема , медленный, нежный нагрев Пароварка, кухонный инструмент, обеспечивает отличный результат .
САРА ГОВОРЯЕТ: Пароварку часто ошибочно называют Водяная баня, Водяная баня или Мармит для воды, , но техника не то же самое. На водяной бане кастрюля или блюдо фактически погружается в горячую водяную баню.

Пароварка обычно состоит из вставки с плоским дном, которая плотно прилегает к кастрюле с кипящей водой; между уровнем воды и нижней частью вставки пароварки имеется зазор, поэтому предмет в верхней части пароварки нагревается паром из находящейся ниже жидкости, а не горячей водой.Это делает тепло непрямым. Захваченный пар выделяет тепло, которое составляет всего около 212 градусов по Фаренгейту (100 градусов по Цельсию), что намного ниже температуры, которую можно было бы достичь, поместив содержимое в кастрюлю непосредственно на горелку печи.

Самостоятельно приготовить можно из жаропрочной миски и кастрюли. Чаша не касается воды, но создает уплотнение с нижней чашей для улавливания пара, производимого кипящей водой.

КАК ПОДСКАЗАТЬ: Мы сами сделали пароварку, когда делали наш Шоколадный пирог ангела или Учебное пособие по рецепту торта безе.
1. Убедитесь, что миксерная чаша, которую вы собираетесь использовать, термостойкая. Это будет верх пароварки.
САРА ГОВОРЯЕТ: Мне нравится использовать широкую миску, а не глубокую и узкую, потому что она открывает большую часть поверхности ингредиентов над паром, который образуется внизу.

2. Наполните кастрюлю водой наполовину. Это будет дно пароварки.

3. Убедитесь, что смесь плотно прилегает к кастрюле и не касается воды в кастрюле внизу, когда кастрюля наполовину наполнена водой.Если это так, уменьшите воду до глубины не менее 2 дюймов; убедитесь, что его достаточно, потому что вы не хотите, чтобы он закончился во время приготовления.
САРА ГОВОРЯЕТ: Чаша должна плотно прилегать к краю кастрюли, чтобы создать уплотнение с нижней кастрюлей, чтобы улавливать пар, производимый кипящей водой.

Снимите миксерную чашу сверху и отставьте в сторону.

4. Включите плиту на сильный огонь и доведите воду на дне пароварки до быстрого кипения. Когда это произойдет, уменьшите огонь, чтобы поддерживать кипение.

5. Поместите шоколад, воду, порошок эспрессо и соль в миску для смешивания, поставленную на пароварку с кипящей водой, чтобы шоколад плавно растаял.
САРА ГОВОРЯЕТ: Сначала наполните миксерную чашу, прежде чем поместить ее в кипящую воду; Таким образом, пустая миска не станет очень горячей из-за того, что ее ставят над кипящей водой, и не подожжет ингредиенты, когда вы затем поместите их в горячую миску.

6. Часто помешивайте, пока шоколад почти или не растает, выключите огонь.

7. Затем выньте верхнюю миску из нижней кастрюли, используя прихватку для духовки. Позаботьтесь о том, чтобы пар от горячей воды в кастрюле не обжег вас. Также будьте осторожны, потому что миксерная чаша будет очень горячей.
САРА ГОВОРИТ: Вытрите дно миски, когда вы просто таете шоколад в одиночестве; он схватится из-за попадания нескольких капель воды в растопленный шоколад.

8. Перемешайте содержимое кастрюли, чтобы растопить нерасплавленные кусочки шоколада, смешать ингредиенты или запустить процесс охлаждения.

Водяная баня против пароварки — Практическое руководство

Водяные бани и пароварки — это поварские решения для приготовления или разогрева нежных продуктов, особенно соусов на основе яиц или заварного крема, которые сворачиваются, ломаются или обугливаются при слишком сильном нагревании. На водяной бане блюдо окружено горячей или кипящей водой, а в пароварке еда находится в подвешенной над ней миске. В обоих случаях вода смягчает жар, позволяя приготовить нежное и равномерное блюдо.

Водяная баня, также называемая водяная баня (bahn mah-ree), состоит из любой жаропрочной посуды с едой, которую ставят непосредственно в большую неглубокую емкость с горячей или кипящей водой. В духовке водяная баня предохраняет от перегрева заварного крема, терринов и муссов, а на плите позволяет разогреть или разогреть любое количество продуктов без постоянного внимания.

Для водяных бань с запеканием в духовку. : налейте достаточно кипящей воды, чтобы она достигла от половины до трех четвертей пути вверх по стенкам формы (чтобы верхняя часть не пережарилась), пополняя ее при необходимости во время выпекания.Чтобы случайно не пролить воду на еду, я добавляю кипяток из чайника после того, как поставлю сковороду в духовку. Чтобы на гладком заварном креме не образовывалась корка, накройте форму или формочки фольгой.

Водяная баня на плите — это обычный ресторанный метод, например, для поддержания теплого сливочного соуса или разогрева густого супа. Попробуйте, когда вы подаете большой или сложный обед и вам нужно согреть несколько блюд, а остальные допить. Высокие цилиндрические сковороды или канистры занимают больше всего места, если на водяной бане находится несколько предметов.

Для обоих типов водяной бани я часто кладу сложенное полотенце на дно большей кастрюли. Полотенце предотвращает дребезжание формочки и обеспечивает дополнительную теплоизоляцию.

Пароварка — правильный выбор для продуктов, которые требуют бережного приготовления и одновременного взбивания, перемешивания или смешивания с другими ингредиентами: голландским или сабайонским, плавящимся шоколадом или заварным кремом. Пароварка состоит из двух сковородок, которые плотно прилегают друг к другу — верхняя сковорода вмещает пищу; дно вмещает кипящую воду.Если у вас нет набора сковородок-пароварок, попробуйте сделать одну из них, поместив металлическую миску поверх кастрюли.

В отличие от водяной бани, вода в пароварке не касается верхней кастрюли или чаши. Подушка из горячего воздуха между водой и едой помогает поддерживать постоянную температуру и предохранять пищу от перегрева. Если ваш соус начинает сворачиваться или тающий шоколад угрожает ожогом, просто снимите верхнюю кастрюлю (или миску, используя прихватку) на минуту, прежде чем продолжить.

Несмотря на название, не дайте пароваркам закипеть.Вы были бы удивлены, как быстро кипящая вода испаряется, оставляя вас без воды, слишком много тепла и сгоревшей сковороды. Кроме того, если верхняя кастрюля или миска не плотно прилегают к столу, пар, выходящий из кипящей воды в нижней кастрюле, может помешать рецепту.

Отопительный котел 101: что нужно знать, чтобы произвести переход | Блог Шиптона

Если бы вам нужно было оценить, какой процент ваших годовых расходов на электроэнергию идет только на отопление вашего дома, что бы вы угадали? 40 процентов? 50 процентов?

Колоссальные 63 процента — это то, что средний канадский домовладелец тратит только на отопление в холодное время года, согласно данным Natural Resources Canada (NRC).

Здесь понятно, что чем более эффективна ваша домашняя система отопления, тем больше вы можете сэкономить на тех 63 процентах своих счетов за коммунальные услуги, которые предназначены только для обогрева вашего помещения.

Для этого есть три основных способа:

1. Вы можете модернизировать существующую систему отопления для повышения энергоэффективности.

2. Вы можете изолировать вашу существующую систему для большей энергоэффективности.

3. Вы можете перейти на новую энергоэффективную систему отопления.

Если вы выберете последнее, вы можете решить придерживаться того, что вы знаете, или перейти на новую систему отопления. Отопительный котел — это вариант, популярность которого возросла по ряду причин, включая гибкость источников энергии и высокий КПД с точным контролем температуры.

Из этой статьи вы узнаете основы отопительных котлов, чтобы решить, может ли эта новая отопительная система вам подойти.

Что такое отопительный котел?

Есть два основных типа отопительного котла: водогрейный или паровой.

В любом случае бойлер потребляет энергию и использует ее для нагрева воды. Затем нагретая вода или пар направляется через радиатор или систему трубопроводов для обогрева помещения.

Таким образом, отопительные котлы используют зональное отопление для более точного использования энергии, что упрощает экономию на расходах на отопление.

Из двух типов отопительных котлов система на основе горячей воды считается немного более энергоэффективной, поскольку воду не нужно так сильно нагревать, а вероятность выхода тепла в виде пара меньше.

В данном случае добавление дополнительной защиты от атмосферных воздействий, герметика и изоляции может повысить эффективность парового котла до сопоставимого уровня с его аналогом на водяной основе.

Эти основы дают вам хорошее представление о ваших возможностях при выборе отопительного котла:

• Расчетный срок службы : от 15 до 30 лет.

• Расчетный КПД : от 50 до 90 процентов, в зависимости от возраста котла.

• Варианты топлива : Электроэнергия, природный газ, пропан, мазут, биодизельное топливо.

Понимание рейтингов эффективности

Программа Energy Star Министерства энергетики США использует измерение, называемое годовой эффективностью использования топлива, или AFUE, для расчета эффективности новых систем отопления с рейтингом Energy Star, таких как тепловые котлы.

Рейтинг AFUE показывает, насколько эффективно данная система отопления потребляет и использует энергию в идеальных условиях.Идеальная среда — это пространство, предварительно обработанное атмосферостойкими материалами, изоляцией и герметиком для минимизации потерь тепла.

В такой идеальной среде отопительный котел с 90-процентным рейтингом AFUE сможет преобразовывать примерно 90 процентов потребляемой энергии в чистое тепло для дома с 10-процентной вероятностью потери тепла через вентиляционные отверстия, дымоход, открытую окна или двери и другие подобные источники.

Способность отопительного котла максимально использовать энергию зависит от его конструкции.По этой причине более новые отопительные котлы намного более энергоэффективны, чем их более старые аналоги. Хотя срок службы отопительной котельной системы может составлять от 15 до 30 лет, уровень энергоэффективности снижается до 50 процентов в старых системах.

Но как более низкий уровень энергоэффективности потенциально влияет на ваши годовые затраты на контроль температуры?

По оценкам Управления финансовой отчетности Онтарио (ФАО), в среднем домохозяйство тратит 2358 долларов в год на электроэнергию для покрытия расходов на контроль температуры.

Согласно данным Natural Resources Canada (NRC), когда вы переходите на отопительный котел с рейтингом Energy Star, вы можете рассчитывать на экономию денег на ежегодных расходах на электроэнергию.

Вот приблизительные оценки NRC о средней ежегодной экономии в зависимости от источника топлива:

• 4% (на мазуте), или до 94,32 доллара в год.

• 10 процентов (на природном газе) или до 235,80 долларов в год.

• 15 процентов (на электричестве) или до 353 долларов.70 каждый год.

При такой годовой экономии энергии легко увидеть, как переход на новый энергоэффективный отопительный котел может легко окупить себя, а также в короткие сроки сократить расходы на электроэнергию!

Что еще может делать отопительный котел?

Современные отопительные котлы могут делать гораздо больше, чем просто обеспечивать тепло для вашего дома.

Они также могут:

• Обеспечить вас горячей водой для приготовления пищи, стирки, принятия душа и т. Д.

• Нагрейте бассейн.

• Удалите лед с дороги.

• Используйте существующие системы распределения тепла, в том числе системы обогрева полов и радиаторы, чтобы не нужно было устанавливать воздуховоды.

• Используйте электронное зажигание, чтобы уменьшить проблемы безопасности и потери энергии, связанные с запальными лампами с газовым зажиганием.

Техническое обслуживание отопительного котла

Современные котельные системы отопления очень неприхотливы.

Один ежегодный звонок для проверки и технического обслуживания — это все, что необходимо для обеспечения бесперебойной работы одной из новых систем отопительных котлов Energy Star.

• Проверьте целостность изоляции вокруг труб с горячей водой и при необходимости отремонтируйте / замените.

• Раз в полгода удаляйте захваченный воздух из радиаторов, чтобы освободить место для горячей воды или пара.

• Очистите и пропылесосьте радиаторы, чтобы уменьшить количество пыли, грязи и мусора, которые представляют опасность пожара и являются домашними аллергенами.

• Убедитесь, что уровень воды в расширительном бачке находится на нужном уровне.

Позвоните нам

Хотите узнать больше о том, как выбор нового отопительного котла с рейтингом Energy Star может сэкономить вам деньги на ежегодных расходах на отопление? Звоните нам по телефону 905-549-4616!

И обязательно сыграйте в нашу праздничную игру Golden Savings Scratch & Win, в которой вы можете выиграть до $ 1000 со скидкой на новый котел, печь, кондиционер или комбинированную систему!

Основы котла для начинающих

Кто-нибудь правда знает, что делает котел?

К сожалению, большинство домовладельцев не обновляют свои знания о котлах, но Warner Service здесь, чтобы помочь объяснить, что такое бойлер, для чего он нужен и какие типы вам следует рассмотреть для своего дома.

Что такое бойлер? Бойлер — это устройство, которое нагревает (а иногда и вскипает, хотя и не для этого) воду. Его часто путают с печью, которая используется только для высокотемпературного нагрева.

Для чего нужен котел? Устройство нагревает воду в вашем доме для различных целей, включая приготовление пищи, принятие душа и центральное отопление.

Как работает котел? Котел питается от множества различных видов энергии, включая дрова, уголь, нефть, природный газ и резистивные нагревательные элементы.

Существуют ли котлы разных типов? Конечно, есть. Обычно существует 3 различных типа котлов: комбинированный котел, системный котел и обычный котел. Мы описали для вас подробности каждого ниже:

1. Комбинированный котел. Котлы «Комби» объединяют в себе высокопроизводительный водонагреватель и котел центрального отопления. Они нагревают воду непосредственно из основного водопровода, поэтому вам не понадобится баллон для хранения воды. Они экономичны и энергоэффективны. Благодаря этому бойлеру многие домовладельцы наслаждаются сильным душем без лишних затрат на отдельный насос.
2. Системный котел. Для этих котлов требуется водонагреватель для хранения горячей воды, но большинство компонентов системы отопления и горячего водоснабжения встроены в сам котел, что делает его более быстрым и легким в установке. Эти котлы также не требуют резервуара и совместимы с солнечными системами водяного отопления, что приводит к более низким счетам за электроэнергию.
3. Котел штатный. Обычный котел также называют традиционным, обычным или отопительным котлом. Он действительно содержит цилиндр для хранения горячей воды и требует двух баков, один для хранения холодной воды, а другой для поддержания уровня воды в системе центрального отопления. Он также совместим с солнечными системами водяного отопления, что обеспечивает такую ​​же экологичность.

Какой котел лучше всего подходит для моего дома?

1. Если вы живете в доме со старой радиаторной системой, вы можете подумать о обычном бойлере.Этот бойлер также подходит для домов с двумя и более ванными комнатами, а также для домов в районах, где давление воды естественно низкое.
2. Если вы живете в большом доме, который требует постоянной подачи горячей воды в несколько кранов одновременно, подумайте о системном бойлере.
3. Если вы живете в небольшом доме, поговорите со специалистом о комбинированном котле, поскольку он не требует такого большого количества трубопроводов, чердака или водонагревателя.

Как мне ухаживать за котлом? Самый большой совет по обслуживанию котла — проверять его дважды в месяц на предмет утечек, поскольку это потенциально может вызвать затопление дома и накопление плесени.Для получения дополнительной информации о том, как ухаживать за котлом в вашем доме, ознакомьтесь с советами по техническому обслуживанию Warner Service.

Если вы хотите запланировать техническое обслуживание котла в вашем доме, свяжитесь с Warner Service сегодня. Мы будем рады помочь.

Как будет легче готовить с пароваркой

Пароварка, также называемая бананом, на два фута меньше друг друга, при этом большая чаша большой сковороды сформирована так, чтобы соответствовать потоку и над ним. Приготовленная еда хранится в сосуде наверху, а жидкость (обычно вода) — в сосуде внизу.Количество жидкости в нижнем сосуде таково, что когда верхний сосуд помещается ниже дна, поддон не контактирует с жидкостью, находящейся наверху. Тепло применяется, чтобы принести жидкость, чтобы смягчить жар. Вышеупомянутая диета горячая от жидкого пара.

Здесь у нас есть лучшие варианты пароварки и других важных кухонных принадлежностей по адресу https://www.bestadvisor.com/double-boiler.

Несколько источников тепла

Уникальным аспектом приготовления пищи в пароварке является источник тепла.Приготовленные продукты в стандартных сифонах на традиционных ремешках подвергаются прямому нагреву, и эта температура нагрева определяется настройкой горелки. Когда используется пароварка, источник тепла является непрямым, что обеспечивает медленный и равномерный нагрев, а температура, применяемая к пище, зависит от тепловых свойств жидкости в нижней емкости.

Когда это жидкая вода, а это всегда происходит, большая часть температуры, которая применяется к еде в верхней кастрюле (ручка на уровне моря), составляет 212 градусов веерного меда, точка кипения воды.Использование разных жидкостей обеспечит разную максимальную температуру.

Пароварка пароварка

Пароварка-пароварка становится важным элементом кухонных принадлежностей. Это очень полезно, полезно и легко готовить. Его можно использовать для многих целей, к тому же они гибкие. Доступны различные паровые котлы. Они различаются по конструкции, размеру и емкости и могут использоваться в зависимости от цели пользователя.
