Автоматический воздухоотводчик, — как работает, почему течет
Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…
Зачем нужен воздухоотводчик
В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.
Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.
Или воздушная пробка остановит движение теплоносителя полностью.
Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.
Откуда в отоплении воздух и как он удаляется
Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.
Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.
Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.
Конструкция автоматического воздухоотводчика
В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху.
Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.
Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.
В каких местах находятся
Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.
Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха.
Они устанавливаются в торце каждого радиатора.
Где располагать — точки автоматического стравливания воздуха
В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:
- На гидрострелке.
- На каждом коллекторе, в том числе и теплого пола.
- На высоких, П-образных нестандартных отводах, например, на обводе двери.
- В верхней точке магистрали каждого этажа в многоэтажных здания.
Оборудование радиаторов кранами Маевского
В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского.
При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.
Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше.
В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.
Почему течет
На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.
Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления.
Как устанавливать
В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.
В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?
Применение отсечных клапанов
Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.
Достаточно установить под прибор отсечной клапан.
Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.
Рекомендуется не экономить и применять отсечные клапана.
какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник
Содержание:
Всем людям, проживающим в городских квартирах с центральным отоплением, хорошо знакома проблема завоздушивания.
Причины появления воздуха в системе
Воздушные скопления внутри отопительного контура могут появляться по разным причинам:
- Первичное заливание воды.
- Подсос через некачественные прокладки.
- Подпитка из воды.
Чаще всего газ появляется из самой воды, содержащей большое количество растворенного кислорода. Повышение температуры, замедление скорости движения и падение давления уменьшают его растворимость. Это провоцирует выделение воздуха в атмосферу, что объясняет потребность в обязательной процедуре по удалению пробок из системы отопления.
После выделения воздух начинает движение вверх, сосредотачиваясь на участках с затрудненным прохождением. Как результат, там появляются воздушные карманы, создающие проблемы для нормальной циркуляции теплоносителя. Чтобы нейтрализовать эти пробки, применяют клапаны для спуска воздуха из системы отопления. Местом их установки являются определенные участки контура.
Какие бывают воздухоотводчики
Чаще всего встречаются два типа устройств для стравливания воздушных пробок:
- Автоматические.
- Ручные (краны Маевского).
Автоматические приспособлениями оснащаются места наиболее вероятного образования воздушных скоплений. Для установки приборов рекомендуется использовать максимально возможную высоту. Что касается кранов Маевского, то их монтируют непосредственно на радиаторах. Особенностью автоматических клапанов сброса воздуха из системы отопления является практически полная незаметность и отсутствие необходимости контроля со стороны человека. Краны Маевского функционируют в ручном режиме спуска воздух из отопительных контуров.
Место и технология установки
В открытых системах воздух выходит через расширительный бачок.
Отопительные контуры принудительного типа циркуляции для освобождения от газовых скоплений требуют следующих мер:
- При прокладке трубы с горячим теплоносителем от главного стояка к удаленным участкам необходимо использовать определенный подъем. Важным условием является совпадение движения выделившегося газа и жидкости.
- Самую высокую точку контура оснащают воздухосборниками. Стимулом для выделения из воды растворенного в ней кислорода является изменение направления потока и уменьшение его скорости.
- Монтаж спускников воздуха на отопление нужно проводить на отрезках наиболее вероятного скопления газа (стояки, сепараторы, гребенки и т.п.). Также желательно оснастить подобным образом каждый отопительный прибор: особенно в этом нуждаются алюминиевые батареи, т.к. алюминий хорошо стимулирует процесс разложения воды.
Специфика устройства
Конструкция автоматических и ручных спускных кранов на отопление имеет одну общую деталь. Речь идет о канале (клапане), который предназначается для удаления накопившегося воздуха. Автоматические приборы снабжены поплавком: когда он расположен в верхнем положении, это говорит о том, что игольчатый клапан закрыт.
После появления газа происходит опускание поплавка. Как результат, коромысло открывает клапан, и воздух начинает выходить наружу. После удаления воздушной пробки происходит поднятие поплавка, что дает возможность игле закрыть клапан. В итоге система возвращается в привычный режим работы.
Ручные приборы имеют более простое устройство. В их работе также применяется принцип перекрывания игольчатым клапаном канала для стравливания газа. При вращении регулятора происходит открывание или закрывание клапана спуска воздуха. Это позволяет избавить трубопровод от газовых и воздушных скоплений. В основном местом монтажа подобных приспособлений выступают радиаторы.
Разновидности конструкции
Воздухоотводчики отличаются также по конструкционному исполнению. Чаще всего речь идет о форме прибора.
Она может быть:
- Прямой.
- Угловой.
- Горизонтальной.
- Вертикальной.
Строго говоря, функцию клапана на батарее отопления для сброса воздуха может выполнять простой кран: как правило, с помощью таких приспособлений параллельно с воздухом может сливаться и застоявшаяся вода. Такие схемы, как правило, часто использовались в прошлом веке, до изобретения более надежных устройств. Перед тем, как поставить кран на батарею, требовалось полное удаление теплоносителя из системы. В те времена отсекающие вентили обычно не применялись.
Современные контуры повсеместно комплектуются воздухоотводчиками в комбинации с предохранительными устройствами. Приспособления для стравливания воздушных пробок уже давно считают неотъемлемыми атрибутами систем отопления, наряду с радиатором или котлом. Они поддерживают контур в рабочем тонусе путем своевременного избавления от воздушных пробок.
Автоматический клапан спуска воздуха системы отопления
Как обзывают этот клапан?:
Автоматический воздушник. Автоматический воздухоотводчик. |
Решение, которое оправдывает этот клапан:
Клапан для удаления воздуха из систем отопления и водоснабжения в автоматическом режиме. |
Удаление воздуха из замкнутой системы в автоматическом режиме. |
– Это устройство для удаления воздушных (газовых) скоплений в системах водяного отопления и водоснабжения.
Почему нужно ставить этот автовоздушник?
Во время эксплуатации обогревательных приборов закрытого цикла выделяются газы, состоящие из воздуха, водорода, кислорода, которые необходимо выпускать из системы, чтобы не нарушить ее нормального функционирования. Самые неприятные последствия заключаются в шумовых эффектах и в затруднениях циркуляции воды, что влечет за собой неравномерный нагрев пространства, коррозию и преждевременное старение труб и деталей.
Работа клапана автоматического выпуска воздуха очень проста и основывается на принципе Архимеда. Когда внутри клапана нет скопившегося воздуха, поплавок находится в приподнятом положении и посредством особого механизма удерживает закрытым шпилечный затвор. Опускание поплавка, вызванное скоплением воздуха внутри клапана, ведет к открытию затвора и следующему за этим выпуску воздуха вплоть до восстановления начального положения. При заполнении системы и отсутствии воды в клапане, поплавок располагается в самом нижнем положении, и воздух быстро выходит. Запретить спуск воздуха можно, ввинтив верхнюю заглушку. При эксплуатации в обычных условиях, заглушка должна быть снята.
Удаление газовых скоплений – задача, подлежащая разрешению уже на стадии проектирования системы отопления. Воздух в системы отопления может попадать различными путями: частично он остается в свободном состоянии при заполнении водой; в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы отопления; вносится с подпиточной водой в поглощенном (адсорбированном) виде. Даже в системе с деаэрированной водой может появляться водород с примесью других газов. Количество свободного воздуха, остающегося в трубах и приборах при их заполнении, не поддается точному учету, но в случае правильно сконструированной системы устраняется в течение первых дней эксплуатации. Лучше всего, если до запуска в начале отопительного сезона система отопления заполнена холодной водой из водопроводной сети до заранее обусловленной отметки по высоте здания. Заполнение системы водой осуществляется снизу вверх и возможно только при вытеснении в атмосферу воздуха, находящегося в трубопроводах и отопительных приборах, через соответствующие устройства: ручные воздушные краны и автоматические воздухоотводчики.
Количество растворенного воздуха (газа), вводимого в систему при периодических добавках воды в процессе эксплуатации, определяется в зависимости от содержания воздуха в подпиточной воде. Холодная водопроводная вода содержит свыше 30 г воздуха в 1 т воды, подпиточная деаэрированная из теплофикационной сети – менее 1 г. Повышение температуры воды приводит к значительному уменьшению содержания в ней растворенных газов, а в тех местах, где горячая вода находится под давлением, близким к атмосферному, в свободное состояние переходит наибольшее количество адсорбированного в ней газа. Повышение давления, напротив, задерживает этот процесс. Согласно закону Генри количество адсорбируемого газа при заданной температуре находится в прямо пропорциональной зависимости от давления. Нужно отметить и такой факт, что растворенный в воде воздух более опасен в коррозийном отношении для стальных труб, чем атмосферный, так как содержание кислорода в нем больше по объему на 10-12 %. Кроме того, еще одной причиной «загазованности» отопительных систем становится коррозия. Так, при окислении 1 см3 железа может выделяться до 1 л водорода. Учитывая все вышесказанное, основными причинами появления газовых (воздушных) скоплений в закрытых системах отопления можно назвать внесение воздуха с подпиточной водой и коррозию металлов.
Прежде всего, необходимо устанавливать воздухоотводчики на алюминиевые радиаторы в связи с тем, что алюминий, действуя на воду как катализатор, ускоряет процесс ее разложения на водород и кислород. В несколько меньшей степени это касается биметаллических радиаторов с алюминиевыми головками. Всегда следует помнить: при обслуживании воздухоотводчиков в системах отопления с алюминиевыми радиаторами запрещается пользоваться открытым огнем или курить в непосредственной близости от них, так как это может привести к воспламенению выделяющихся при эксплуатации системы горючих газов. И еще одна рекомендация: в соответствии с теорией следует устанавливать воздухоотводчики с предохранительными клапанами на всех приборах, в том числе и на тонкостенных стальных панельных радиаторах. Кстати, западноевропейские фирмы обычно так их и поставляют, несмотря на то, что у них условия эксплуатации отопительных систем гораздо лучше. И наконец, заканчивая рассмотрение вопроса о применении, отметим: автоматический воздухоотводчик является таким же неотъемлемым элементом группы безопасности котла, как манометр и предохранительный клапан.
Допускается закручивать автоматические воздушники за место кранов маевского, которые являются ручными клапанами для выпуска воздуха. Вот так выглядит кран маевского:
Не советую брать такие автовоздушники:
На своем опыте проверено, что чаще других начинают протекать.
Самые надежные в работе – это от фирмы FAR:
А так конечно все клапаны для выпуска воздуха устанавливаются на высокую точку водопровода.
Доброе время суток, дорогой читатель! Многим жителям многоквартирных домов уже доставили массу неудобств воздушные пробки в системе теплоснабжения. Казалось бы, уже начался отопительный сезон, система водой заполнена, а батареи в некоторых комнатах остаются холодными полностью или частично. Поможет в этом случае, только своевременный сброс скопившегося воздуха из обогревающих приборов. Быстро это можно сделать через воздушный клапан для отопления, который предусмотрительно должен быть установлен в систему ещё во время сборки системы.
Причины и последствия пробок в открытой системе отопления с естественной циркуляцией
Ситуации, когда некоторые радиаторы не прогреваются совсем или прогреваются частично происходит из-за воздуха, скопившегося в приборе. Он является препятствием для полного заполнения всех секций батареи теплоносителем.
Если система отопления открытого типа с естественной циркуляцией, то причинами появления воздушных пробок в ней могут стать:
- несоблюдение уклонов труб во время монтажа;
- заполнение контура водой с использованием расширительного бака;
- мероприятия по ремонту системы и слив из неё воды;
- слишком быстрое заполнение контура водой при пуске системы;
- подача воды при заполнении системы осуществлялась из её верхней точки;
- плохая работа воздухоотводчиков или их отсутствие;
- постепенное выделение пузырьков воздуха из воды при нагреве, что относится к естественным физическим явлениям.
Негативными последствиями завоздушивания системы отопления могут стать:
- плохая циркуляция теплоносителя или её полная остановка;
- снижение эффективности обогрева помещения;
- коррозийное разрушение металла изнутри приборов под воздействием кислорода;
- появление громких звуков в виде булькания и журчания, что нарушает комфортную акустику в жилище.
Причины и последствия пробок в закрытой системе с принудительной циркуляцией
Кроме тех же причин, которые приводят к завоздушиванию открытый контур, на возникновение пробок в закрытой системе отопления могут повлиять и другие причины:
- недостаточный уровень внутреннего давления;
- недостаток мощности циркуляционного насоса;
- проникновение воздуха в систему через разболтанное место крепления крыльчатки насоса.
Последствия завоздушивания систем с циркуляцией принудительного типа могут быть более опасными, например:
- может прогореть корпус теплообменника газового котла;
- произойти разрушение целостности контура в местах стыковки элементов;
- треснут от размораживания радиаторы, в которые не поступает горячая вода.
Как избавиться от пробки
Выбор способа сброса воздуха из контура отопительной системы зависит от её конфигурации и особенностей организации циркуляции теплоносителя — естественная или принудительная.
При естественной циркуляции сброс воздуха осуществляется через расширительный бачок, установленный в самом высоком месте. Это возможно, только при условии свободного перемещения воздуха по трубам к месту размещения расширительного бачка. Для этого, в системе обязательно предусмотрен уклон трубопроводов, а на выходе из теплообменника котла монтируется шариковый или электромагнитный обратный клапан.
Системы с режимом принудительной циркуляции и наличием нижней разводки оборудуются воздухосборником в самом высоком месте. Подъём теплоносителя происходит в подающей магистрали в направлении его движения.
Обратный трубопровод в том же направлении имеет уклон, что даёт возможность быстро спустить жидкость при ремонтных работах и после окончания отопительного сезона.
Кроме того, такие системы укомплектовывают кранами — воздухоотводчиками (воздушными клапанами), которые устанавливают в точках, где существует наибольшая опасность образования воздушных пробок.
Для спуска воздуха из батарей, оборудованных ручным клапаном, необходимо:
- выполнить поворот винта запорного узла на пол оборота, до появления шипящего звука;
- оставить кран открытым до момента прекращения шипения и появления из сливного отверстия равномерной струи теплоносителя;
- завернуть запорный винт в первоначальное положение.
При необходимости процедуру повторяют ещё раз, сливая 200 — 500 мл воды.
Что касается алюминиевых радиаторов, то бороться с завоздушиванием в них немного сложнее. Воздух в них появляется намного чаще из-за свойств этого материала усиливать газообразование и требует регулярного спуска.
Виды клапанов
Воздушный клапан — сантехническое устройство, предназначенное для стравливания воздуха из отопительного контура путём отвода их наружу. Выпускается в двух вариантах управления: ручного и автоматического типа.
Автоматический воздухоотводчик
Воздушный клапан автоматического действия состоит из металлического или пластикового корпуса, имеющий форму цилиндра или конуса. В его полости находится поплавок из пластика, который связан через флажок со штоком с затвором игольчатого типа. Для подключения клапана к элементам системы отопления его корпус снабжён резьбовым соединением с уплотнительной прокладкой.
Работа воздушного клапана происходит следующим образом:
- Воздух, попадая в корпус устройства, скапливается в его верхней зоне и постепенно вытесняет жидкость. При этом происходит опускание поплавка.
- При перемещении вниз поплавок приводит в движение шток, а тот в свою очередь увлекает за собой затворный орган. Клапан открывается и начинает стравливать воздух наружу.
- После удаления воздуха вода снова заполняет камеру корпуса прибора, заставляя поплавок переместиться вверх и закрыть сбросное отверстие. До следующего процесса удаления воздуха устройство находится в режиме ожидания.
В комплект некоторых моделей автоматических воздухоотводчиков входит переходник с внутренним подпружиненным клапаном. Его закрытие при демонтаже прибора происходит автоматически.
По конструктивному исполнению автоматические воздушники бывают 3-х видов:
- трубные прямые — для установки на вертикальные стояки;
- трубные угловые — монтируются на горизонтальных участках труб;
- радиаторные — для алюминиевых и биметаллических батарей.
Где ставят клапаны и как монтируют
Для эффективного удаления воздушных пробок клапаны устанавливаться в местах наибольшей вероятности их скопления, а именно в:
- самых высоких точках системы, в которые устремляется более лёгкий воздух;
- на прямом подающем трубопроводе;
- сепараторах, гребёнках;
- в распределительных коллекторах систем «тёплый пол»;
- теплообменнике отопительного котла;
- на каждой линии подачи воды в коллектор;
- перед расширительным бачком;
- на линиях, образующих П — образные петли.
Устанавливается автоматический воздухоотводчик ниппелем вверх, иначе поплавок не будет работать.
Для присоединения к трубе используют клапан — отсекатель. Для ввинчивания воздухоотводчика применяют обычный рожковый ключ, так как корпус снизу имеет форму шестигранника.
Неисправности клапанов и способы устранения
Из-за низкого качества теплоносителя на игле клапана может скапливаться жёсткий налёт соли, который препятствует плотному перекрытию выпускного отверстия и клапан начинает подтекать. Чтобы это исправить необходимо:
- открутить крышку корпуса:
- зачистить запорную деталь и другие элементы узла;
- собрать конструкцию прибора снова.
Ещё одной неисправностью может стать разрушение уплотнительной прокладки между крышкой и корпусом прибора. Вода в этом случае тоже сочится, но уже из-под крышки. Устраняется эта неисправность заменой кольца или дополнительной намоткой ленты — фум на резьбовую часть в корпусе.
Воздушный клапан ручного управления

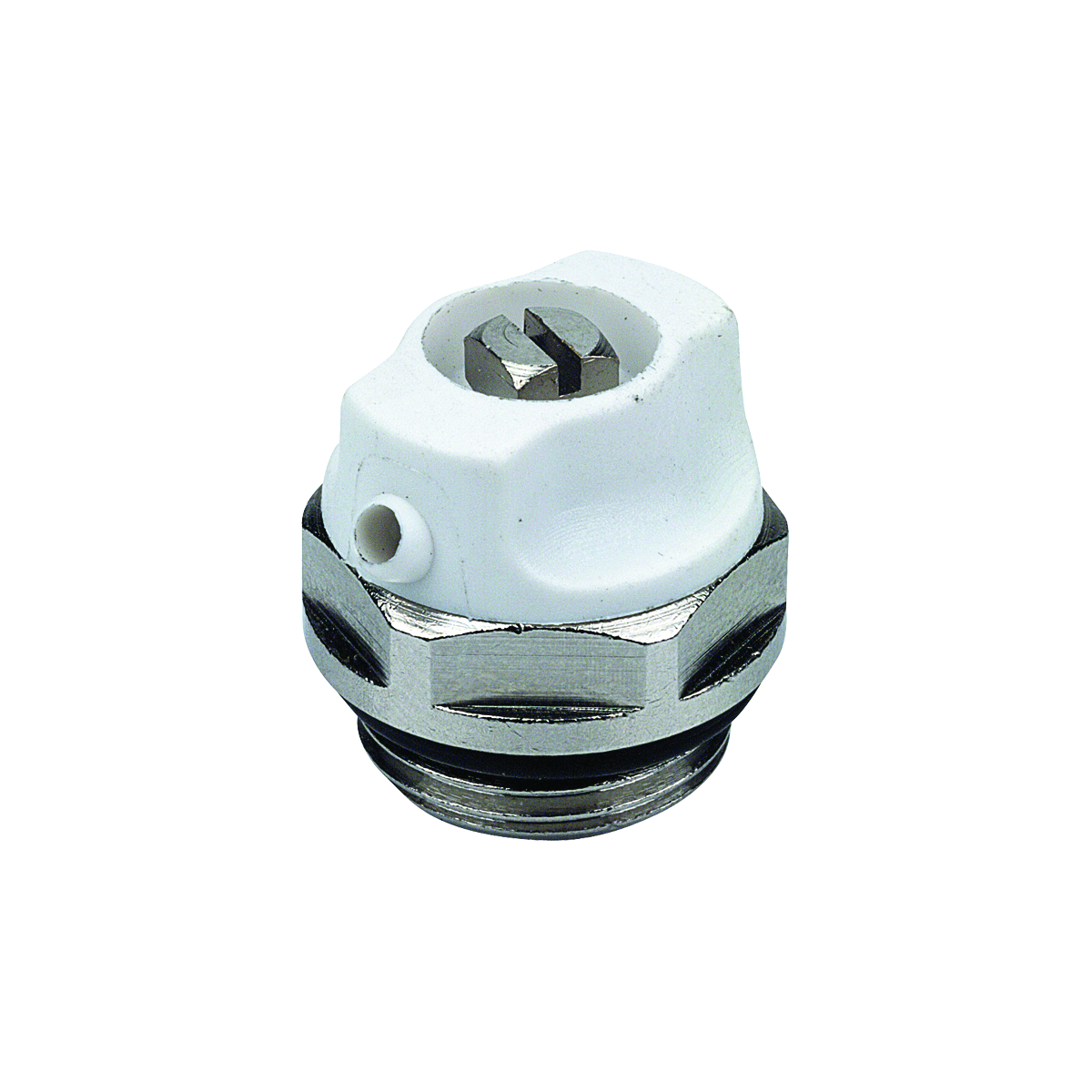

Ручным воздушным клапаном является кран Маевского. Он представляет собой латунный корпус цилиндрической формы с наружной резьбой и сквозным отверстием, перекрытие которого осуществляется посредством винта с конусообразным концом. Проходное отверстие расположено в центре корпуса, а от него отходит калиброванный канал круглого сечения. При выкручивании винта происходит освобождение прохода в боковой канал, через который скопившийся воздух продвигается к выходному отверстию. После сброса газов винт закручивается в первоначальное положение.
Краны Маевского имеют различия по способу откручивания винта:
- поворачивая головку штока специальным ключом;
- несъёмной рукояткой;
- шлицевой отвёрткой при наличии прямого паза (шлица) на головке штока.
Где правильно поставить и как смонтировать
Кран Маевского устанавливается с торца радиатора, в его верхней точке. Для этих целей батарея перекрывается кранами системы отопления, если таковых не имеется, вода сливается со всего контура. Затем из радиатора откручивается глухая пробка. На её место вкручивается пробка с резьбовым отверстием, а уже в неё вкручивается кран. При этом нужно соблюсти следующие условия:
- спускное отверстие крана должно быть отвёрнуто от стены:
- отводящий канал должен быть немного наклонён вниз, что позволит подставлять ёмкости для слива части воды.
Неисправности и способы устранения
Загрязнённость теплоносителя может привести к непроходимости спускного отверстия. Очистить его можно с помощью обычной иглы, освободив проход от засора.
Если из крана появляется течь, то его лучше сразу заменить.
Не способны держать давление только бракованные изделия или с повреждённой резьбой твёрдыми частицами. В обоих случаях лучшим выходом будет замена крана.
Как правильно выбрать клапан
При выборе модели автоматического воздушного клапана определяют соответствие его рабочих параметров (максимально допустимого уровня температуры и давления) характеристикам отопительной системы. Например, для системы обогрева частного дома высотой до 2 этажей подойдёт воздушник с рабочей температурой до 110ºС и давлением до 7 Бар.
Так же обращают внимание на материал, из которого изготовлен клапан. Желательно, чтобы это была именно латунь, а не дешёвое изделие из силумина, внешне похожего на латунный прибор, но быстро выходящее из строя.
Кран Маевского рекомендуется приобретать от известных производителей, гарантирующих отсутствие брака и как следствие аварийных ситуаций. Самая удобная и безопасная модель, та у которой винт имеет шлицу и откручивается отвёрткой, так как не всегда есть под рукой разводной ключ, а ручку могут повернуть оставшиеся без присмотра дети младшего возраста, что неизбежно приведёт к ожогам.
Своевременный сброс воздуха из системы теплоснабжения продлит срок службы отопительных приборов и поможет обеспечить комфортную температуру в квартире. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.
Каждый год перед отопительным сезоном коммунальные службы извещают граждан, живущих в квартирах многоэтажек о том, что необходимо спустить воздух из системы обогрева. Причинами формирования воздуха в системе обогрева являются такие факторы, как выделение водорода в процессе химических реакций, а также проведение ремонтных работ, в результате чего из системы сливается вода. Для удаления воздуха применяются специальные устройства — воздухоотводчики.
Воздухоотводчики систем отопления ещё называют клапанами сброса воздуха, без которых обеспечить нормальное функционирование системы обогрева невозможно.
Воздух в системе отопления: причины возникновения
В систему отопления воздух попадает посредством ряда следующих причин:
- заполнение магистрали водой, в результате чего образуются места скопления воздуха;
- нарушение качества уплотнительных устройств;
- коррозионные процессы, протекающие внутри трубопроводов;
- неправильное выполнение монтажных работ.
Основная причина, почему нужно удалять воздух из системы отопления заключается в том, что кислород способствует созданию воздушных пробок. Эти пробки способствуют снижению давления, а также уменьшают скорость циркуляции теплоносителя. Если не спускать воздушную смесь в радиаторах обогрева, то может наблюдаться такой процесс, как отсутствие нагрева секций батарей.
Какие виды воздухоотводчиков бывают
Воздушники подразделяются на две разновидности:
Ручные изделия предназначаются для спуска воздуха посредством вмешательства человека. Для этого работники коммунальных служб либо самостоятельно обходят все квартиры для проведения таковых манипуляций, либо же сообщают жильцам дома. Автоматические воздухоотводчики для системы отопления не требуют вмешательства человека, поэтому они спускают кислород самостоятельно. Стоимость таковых устройств в несколько раз выше, чем ручных, поэтому коммунальные службы не способны обеспечить все квартиры многоэтажек автоматическими воздушниками.
Автоматические воздушники монтируются в местах, где высока вероятность формирования воздушной пробки. Местами размещения таковых устройств являются отопительные радиаторы.
Чем грозит отсутствие воздушников
Воздухоотводчики используются не только в сетях обогрева многоэтажных домов, но и частных. Каждый радиатор оснащается воздухоотводчиком, который зачастую представлен в виде ручного типа.
Воздух внутри системы отопления затрудняет циркулирование теплового носителя, что отрицательно отражается на обогреве помещений. Если своевременно не спускать воздух из системы, то при нагревании теплоносителя создаётся вибрация. Это явление в итоге может привести к физическому повреждению контуров отопительной сети. Основными местами повреждений являются места присоединения отопительных радиаторов, а также сварочные или спаечные швы.
Если в контуре из металлотруб отсутствует воздух, то внутренние стенки трубопроводов не подвергаются коррозии, в отличие от тех случаев, когда в системе имеется кислород. При ржавлении внутренних стенок трубопроводов происходит не только снижение срока эксплуатации, но ещё и засорение теплоносителя. Спуск или стравливание воздуха является обязательным условием, так как жильцы домов и квартир, которые проигнорировали провести такую процедуру самостоятельно, могут остаться без тепла.
Особенности функционирования ручных спускных устройств
Конструкция простейшего ручного воздушника представлена на схеме ниже.
Этот воздушник называется краном Маевского, принцип функционирования которого очень прост. Устройство имеет два отверстия, которые перекрываются резьбовым элементом. При вывинчивании резьбового элемента происходит спуск воздуха, который выталкивается через отверстие 2 мм на схеме выше, и выходит наружу из системы через второе отверстие.
Для спуска воздуха из системы, достаточно сделать 2-4 оборота винтом, после чего под давлением теплового носителя воздух будет стремиться выйти сквозь отверстия. Узнать о том, что из системы спущен весь воздух можно по возникновению воды, которая вытекает из отверстия. Как только будет течь плотная струя воды из отверстия, нужно завинчивать винт до упора. Современные краны Маевского представлены в виде различных видов: под ключ, с рукоятками и даже под отвёртку. На фото ниже представлен перечень таковых видов.
Ручной воздушный клапан в системе отопления представляет собой идеальное устройство, которое безотказно функционирует на протяжении длительного промежутка времени. Надёжность данного устройства обусловлена отсутствием движущихся деталей, которые с течением времени подвергаются засорению, коррозии и выходу из строя. Это присуще для изделий автоматического типа отвода воздуха.
Часто вместо ручных краников Маевского хозяева квартир устанавливают дренажные спускные краны. Устанавливать их можно временно, но не постоянно, так как они не предназначены для установки на радиаторы. При выходе из строя таковых изделий их будет очень сложно заменить в момент отопительного сезона.
Как функционирует автоматический воздухоотводчик
Разберёмся, как работает автоматический воздухоотводчик, стоимость которого в 2-3 раза превышает ручные устройства. Такие изделия оснащены клапанами сброса воздуха, которые функционируют без вмешательства со стороны. Конструкция изделия представляет собой вертикальный бочонок, имеющий резьбовой способ подсоединения ½ дюйма. Корпус изделия изготовлен из латуни, а внутри устройства находится пластиковый поплавок. Этот поплавок соединяется с пружинным клапаном сброса воздуха и крышкой.
Автоматы-воздушники для выпуска воздуха имеют резьбу размером ½ и 3/8 дюйма. Последний вариант попадается редко.
Принцип работы автоматического воздушного клапана заключается в выполнении таковых задач:
- При отсутствии воздуха в системе камера устройства заполнена водой, которая прижимает поплавок к верхней части. При этом подпружиненный клапан находится в закрытом положении.
- Когда в систему попадает воздух, то давление снижается, поэтому поплавок опускается.
- При снижении давления до определённого значения масса поплавкового устройства преодолеет пружину, что приведёт к открытию клапана.
- Посредством избыточного давления будет вытеснен воздух из контура, после чего клапан вновь перекроется.
На схеме подробно показано, как функционирует автоматический воздухоотводчик. Преимуществом такого изделия является полное отсутствие вытекания воды, так как устройство оставляет некоторую часть смеси воздуха внутри, которая не влияет отрицательно на работу отопительной сети.
В зависимости от вида подсоединения автоматические воздушники бывают прямыми и угловыми. На фото выше представлен угловой воздушник с жиклёром в верхней части. На прямых устройствах такой жиклёр располагается на боковой части. Отличаются между собой изделия не только конструктивно, но ещё и технологически. Клапан с боковым выходом является более надёжным, но при этом он хуже накапливает воздух, чем устройство с вертикальный выпуском.
Автоматические клапаны сброса воздуха из системы отопления постоянно модернизируются, так как производители стремятся сделать их более совершенными. При этом они дополняются различными функциями:
- Исключение возникновения гидроударов, чему способствует специальная пластина внутри изделия. Монтаж предохранительных клапанов
Где же выполняется монтаж автоматических и ручных спускников воздуха. Все радиаторы имеет соответствующие места для установки таковых изделий, причём не важно, какого вида они будут: ручные или автомат. Ручные изделия устанавливаются по одной единице на каждый радиатор. Обычно они размещаются в верхней точке батареи, отдалённой от подающего трубопровода.
Автоматические устройства размещаются не только на радиаторах, но ещё и в таких точках:
- Группа безопасности котла, который подключён к системе закрытого типа.
- На коллекторах тёплого пола.
- На трубопроводе, если он имеет высокую точку.
- В буферную ёмкость и бойлер косвенного нагревателя.
- На змеевиках полотенцесушителей.
- На разветвитель контуров.
Кроме того, обязательно устанавливаются автоматические устройства там, где имеются проблемные места тепловых сетей. Если трубопровод делает П-образную петлю, то в этих местах скапливается воздух, который нужно стравливать при помощи спускников.
Напрямую в трубопровод врезаются исключительно автоматические выпускники, но не ручные. Кран Маевского не способен улавливать пузырьки воздуха, так как не имеет соответствующей камеры, поэтому они предназначены для установки на теплообменниках.
Зная, куда ставить автоматические выпускники воздуха, можно провести проверку правильности расположения данных изделий. Если в вашей системе установлен кран Маевского на трубопроводе, то такое его размещение является не верным. Если размер автоматического устройства портит дизайнерский вид радиатора и комнаты в целом, то можно заменить их на специальные мини-выпускники.
Особенности выбора воздухоотводчиков
С чего начать выбор автоматического воздушника, знает далеко не каждый. Чтобы изделие служило долго и безотказно, рекомендуется покупать изделия европейского или отечественного производства, но не китайские дешёвые подделки. Покупка дешёвого автоматического выпускника может стать причиной развития таковых неблагоприятных последствий:
- Пропускание не только воздуха, но и теплоносителя через клапан. При этом будет обнаруживаться лужа воды под радиаторами или в местах установки воздухоотводчиков.
- Заклинивание изделие, поэтому он не будет работать.
- Быстрый приход в негодность.
Предохранительные клапаны автоматического типа хотя и имеют меньший срок службы, чем ручные, но при этом они должны безотказно служить не менее 10 лет. Ручные изделия имеют срок службы свыше 15 лет, поэтому вместо покупки дешёвого автомата лучше отдать предпочтение ручному устройству. Это позволит выиграть не только в плане экономии, но ещё и не будет проблем со спуском воздуха.
Чтобы выбрать уран Маевского хорошего качества, нужно обратить внимание на следующие критерии:
- Наличие рукоятки, что позволит удобно открыть кран для спуска воздуха. Недостатком кранов с рукоятками является доступ к ним детей, которые вполне способны его открыть. Установка таких выпускников с рукоятками уместна только в труднодоступных местах, в остальных случаях рекомендуется монтировать обычные изделия под ключ или отвёртку.
- Чтобы не потерять специальный ключ для спуска воздуха, его следует располагать на стене рядом с радиатором. Это позволит не потерять ключ, а также всегда оперативно спустить воздух.
- Покупать изделия с анодированным покрытием. Это напыление позволяет защитить металл от появления окислительных процессов.
- Если позволяет бюджет, можно приобрести изделие, которое способно улавливать пузырьки воздуха. Однако такие ручные выпускники не сильно отличаются по стоимости с автоматическими воздухоотводчиками.
Чтобы не ошибиться с выбором, нужно обратить внимание на фирму-производителя. В зависимости от бренда сантехнического и отопительного оборудования, будет отличаться не только качество, но и стоимость. Кроме того, если используется закрытая система отопления, то нужно обращать внимание на технические параметры устройств, в частности, рабочее давление.
“>
устройство и принцип работы воздухоспускной системы
Появление воздушных пробок — это отличительная черта отопительных водяных систем. В открытых отапливаемых контурах такая проблема легко решается, поскольку воздух выходит естественным способом. А для закрытых систем, например, централизованного отопления, необходимо использовать специальные устройства, чтобы вывести воздух из тепловых магистралей. Этими устройствами являются ручные и автоматические воздушные клапаны.
Основные виды
Воздушные пузырьки, которые содержатся в теплоносителе, начинают скапливаться на определенных участках системы отопления и в батареях. Появившийся пузырь продолжает дополняться новыми порциями воздуха и образует пробку, которая блокирует передвижение теплоносителя в этом месте. Вследствие этого близлежащие радиаторы отопления остывают. Для вывода воздуха используется 2 типа спусковых вентилей:
- автоматический клапан сброса воздуха;
- ручной кран Маевского.
Вентили выбираются с учетом удобства эксплуатации, а также принципа работы. Устанавливают клапаны на тех участках, где существует максимальный риск образования пробок — в наивысшую точку отопительной системы и на верхний коллектор всех радиаторов.Эффективное устройство для вывода воздуха
Ручной кран Маевского
Устройство вентиля Маевского понять очень просто. На окончаниях корпуса с внешним резьбовым присоединением ½″ или ¾″ находится отверстие диаметром 2 мм. Это сечение перекрыто винтом с наконечником в виде конуса. Сбоку крана находится небольшое отверстие, которое предназначено для выпуска воздуха.
Модернизированный клапан для выпуска воздуха имеет поворотную пластиковую втулку, внутри которой находится канал для отвода. Удобство заключается в том, что положение отверстия для сброса можно отрегулировать с помощью разворота пластиковой втулки. Механический клапан для спуска воздуха из системы отопления работает по такому принципу:
- При работающем отоплении запорный винт вкручен, а конус надежно закрывает отверстие.
- Если необходимо избавиться от воздушной пробки, винт выкручивается на несколько оборотов. Под давлением находящейся воды в тепловой системе пробка выходит через отверстие, далее переходит в спускной канал и передвигается по нему наружу.
- Сначала выходит чистый воздух, затем — вместе с теплоносителем. Винт закручивается, когда из канала начинает выходить чистая вода.
Механический клапан — это безотказное устройство для спуска воздуха из системы. Секрет этой безотказности состоит в отсутствии подвижных элементов, которые могут заржаветь, износиться или забиться. Выкручивание винта у механических клапанов может осуществляться с помощью ключа, отвертки или стальной рукояти.
В этом видео вы узнаете плюсы и минусы воздушного клапана (воздухоотводчика):
Автоматический воздухоотводчик
Несложно понять, что этот клапан работает без участия человека. Устройство имеет вид вертикального латунного бочонка с резьбовым соединением G ½″, где размещен пластиковый поплавок, который соединен с подпружиненным клапаном для вывода воздушной пробки. Принцип работы автоматического воздушного клапана для отопления следующий:
- При работающей системе отопления камера в корпусе наполнена водой, поднимающей поплавок вверх. Подпружиненный клапан находится в закрытом состоянии.
- С учетом скопления воздуха в верхней части клапана уровень воды уменьшается, и поплавок опускается.
- Когда уровень снизится до максимальных показателей, масса поплавка полностью сожмет пружину, открывая тем самым клапан. В результате начинается выброс воздуха.
- За счет чрезмерного давления в тепловой системе теплоноситель вытеснит воздух из клапана, вода займет это место и заново приведет поплавок рабочее состояние.
По своему исполнению автоматические клапаны для сброса воздуха из системы отопления могут быть с угловым и прямым соединением. Одни изготовители делают отверстие сброса сверху, другие — в сторону. Для потребителя эти отличия значительной роли не играют, но вот опытному сантехнику они о многом могут рассказать. Как показала практика, оборудование с боковым сбросом надежней в эксплуатации, чем клапаны с верхним выводом.
Устройство автоматических клапанов все время совершенствуется. Ведущие изготовители наделяют эти элементы различными функциями:
- Защита от гидравлических ударов при помощи специальной пластины (устанавливается на входе в камеру).
- Установка мини-клапана в заглушку радиатора.
- Возможность выкрутить сбрасыватель воздуха для ремонта, не опорожняя при этом отопительную систему. Достигается это благодаря наличию автоматического отсекающего подпружиненного вентиля, установленного на входном штуцере. Если сантехник откручивает элемент, то пружина выравнивается, а уплотнительная шайба перекрывает проход.
Автоматический воздухоотводчик – принцип работы, обзор:
Места установки клапана
В каждой схеме водяной отопительной системы находятся участки, в которых установка отводчиков воздуха является обязательной. Если рассматривать вентили Маевского, то их необходимо устанавливать на все радиаторы, чтобы выводить скапливающийся воздух. Делать это нужно в пробке верхней части угла, отдаленного от места соединения подающей магистрали с батареей. Воздушные пузырьки собираются именно здесь. Автоматические воздухосбрасыватели нужно устанавливать строго вертикально в таких местах отопительной системы:
- на всех коллекторах при устройстве системы «теплый пол»;
- в групповой части безопасности котельного оборудования, которая присоединяется к закрытой системе;
- на водонагреватель косвенного нагрева и буферную емкость, если это допускает конструкция;
- если наивысшей высокой точкой выступает трубопровод, а не батарея, то на нее устанавливается поплавковый отводчик воздуха;
- на гидрострелку;
- на распределительную гребенку;
- на участки подключения полотенцесушителя.
Также сбрасыватели воздуха устанавливаются в проблемных зонах отопительной системы, где в силу определенных причин укладка трубопровода имеет повернутые вверх П-образные петли (к примеру, трубопровод обходит сверху лестничный марш либо проем двери, а затем заново опускается). В этих компенсаторах воздух собирается с гарантией 100%, потому здесь необходим автоматический воздухоспускной клапан.
Никогда не нужно врезать кран Маевского непосредственно в трубопровод отопления, так как воздушные пузырьки пройдут мимо него одновременно с передвижением теплоносителя. Кран в этом случае будет просто бесполезен. Для правильной работы механическому спускному клапану необходима камера для сбора воздуха (у автоматических систем есть своя). Лучше всего сделать врезку в магистраль вертикальной трубой, которая и будет служить камерой для сбора воздуха, а затем сверху врезать кран.
Если у человека во время наполнения системы отопления водой нет желания бегать между батареями с отверткой, ему нужно установить вместо кранов Маевского угловые автоматические сбрасыватели воздуха. Этот вариант подходит и для квартир, которые обогреваются централизованно: в чугунных радиаторах очень часто появляются воздушные пробки, а убрать их просто нет возможности.
Чтобы колба сбрасывателя воздуха не находилась на виду и не цеплялась за занавески, можно использовать мини-модель этого устройства, которая встраивается в крышку радиатора.
Качественный недорогой автоматический клапан воздушного компрессора
Способы удаления воздуха
Воздушная пробка не может находиться в легкодоступном месте постоянно. Во время ошибок при укладке или проектировании воздух скапливается в трубах. Удалить его оттуда довольно сложно. Для этого сначала нужно выявить месторасположение пробки. На участке ее появления трубы становятся холодными, также можно услышать внутри них журчание. Если не отмечается явных признаков, то можно проверить трубы по звуку с помощью простукивания. В зоне скопления воздушной пробки звук более громкий и звонкий.
Читать так же: как правильно выпускать воздух из батареи отопления.
После этого воздух необходимо выгнать. Если рассматривать отопительную систему частного дома, то для этого нужно поднять давление или температуру. Чтобы увеличить давление, необходимо открутить подпиточный вентиль и ближайший клапан выпуска воздуха. В контур отопления начнет поступать вода, увеличивая давление, что вынуждает воздух передвигаться вперед. Пробка выйдет после того, как попадёт в спускной клапан. Когда все воздушные массы полностью выйдут, воздухосбрасыватель перестанет шипеть.
Перед удалением воздуха, внимательно прочитайте нюансы этого действияНо не все воздушные пробки можно удалить таким способом. В определенных случаях необходимо одновременно увеличивать и давление, и температуру. Эти показатели нужно поднять до значений, которые близки к критичным, но превышать их нельзя. Если после проведенной процедуры воздух не вышел, можно попробовать открыть дополнительно спускной и подпиточный кран. Возможно, так получится сдвинуть воздушную пробку.
Если проблема появляется регулярно на одном участке, значит, виной всему неправильная разводка труб или ошибка в проекте. Чтобы не мучаться все время в сезон отопления, в проблемную зону врезают спусковой клапан. В трубопровод можно установить тройник и на свободный вход поставить вентиль. В этом случае проблема в дальнейшем решается очень просто.
Автоматический клапан приточной вентиляции AERECO:
Рекомендации специалистов
Первая и самая важная рекомендация — не приобретать автоматические воздушные клапаны китайского изготовления. Последствия этой экономии отлично известны опытным сантехникам:
- внутренности устройства очень быстро ломаются под давлением теплоносителя;
- некачественный отводчик воздуха может заклинить, в результате чего он не будет работать;
- одновременно с воздушным потоком клапан пропускает теплоноситель, от этого на радиаторе и полу появляются потеки, а в отопительной системе снижается давление.
С краном Маевского все намного проще — в этом устройстве нечему ломаться. При этом вентиль не является сложным отопительным устройством и его стоимость доступна даже у знаменитых брендов. К примеру, изготовители Valtec, Caleffi и Icma предлагают отличные бюджетные изделия. Также хорошо себя зарекомендовали вентили от компании Spirotech. Советы по выбору воздухоотводчиков:
- Кран Маевского желательно выбирать с рукояткой, чтобы не мучаться с ключами. Пользоваться рукоятью удобно и в труднодоступных местах, если батарея отопления находится в нише.
- Приветствуются дополнительные функции, которые улучшают работу отопительной системы. Если средства позволяют, желательно установить воздухоотводчик, улавливающий мелкие пузыри.
- Анодированное покрытие спускового механизма большой роли во время эксплуатации не играет. Покрытие только защищает металл от коррозии.
- Нельзя забывать, что поплавковые изделия сброса воздуха рассчитаны на срабатывание при определенных температурах воды и давлении.
- Лучше всего выбирать автоматический вентиль с отсекающим краном. Это даст возможность в любое время выкрутить деталь для ремонта.
- Если в доме есть маленькие дети, то лучше всего установить механический вентиль под отвертку. Ребенок может случайно провернуть ручку, открыть кран и обжечься теплоносителем.
На рынке существуют комбинированные устройства, которые оборудованы клапаном сброса. Это различные краны, балансировочные вентили и циркуляционные насосы. На таких изделиях не нужно заострять внимание, лучше все детали схемы установить по отдельности.
Такое простое, но довольно важное устройство, как воздухоотводчик, выбрать несложно, особенно если он находится в комплекте с остальным оборудованием: радиатором отопления, коллектором или группой безопасности. Если же необходимо выбирать это устройство отдельно, то необходимо помнить о качестве материала, из которого оно сделано. Следует остерегаться разных силуминовых подделок, которые имитируют латунные изделия.
Воздух в системе отопления: причины появления, клапаны
Нормально работающее отопление зимой — жизненная необходимость. Без подогрева в нашем климате не выжить. Но периодически ранее нормально работающая система начинает сбоить — не греются или плохо греются радиаторы, появляется посторонний шум (бульканье). Все это признаки того, что появился воздух в системе отопления. Ситуация далеко не редкая, но приносящая дискомфорт.
Содержание статьи
Чем грозит воздух в системе отопления
Все, наверное, не раз встречались с тем, что отопление включено, а какой-то радиатор или целая группа нагреваются плохо или вообще стоят холодные. Причина этому — воздух в системе отопления. Он обычно скапливается в самой высокой точке, вытесняя из этого места теплоноситель. Если его скапливается достаточно много, циркуляция теплоносителя вообще может остановиться. Тогда говорят о том, что в системе отопления образовалась воздушная пробка. Профессионалы в таком случае говорят, что система завоздушилась.
Чтобы возобновить нормальную работу отопления необходимо скопившийся воздух удалить. Для этого есть два варианта. Первый чаще используется в системах централизованного отопления. На крайних радиаторах в ветке устанавливают краны. Они называются спускными. Это обычный вентильный кран. После заполнения системы теплоносителем его открывают, держат открытым до тех пор, пока не пойдет ровная струйка воды без воздушных пузырей (тогда вода льется рывками). Если говорить о многоэтажных домах, то во время запуска системы сначала должны открываться воздухосбросники на стояках, а остатки уже можно выводить по квартирам.
Воздух в радиаторе отопления мешает нормальной циркуляции теплоносителя. Это приводит к тому, что батарея плохо греется
В частных системах или после замены радиаторов в квартирах, для стравливания воздуха ставят не обычные краны, а специальные воздушные клапаны. Они бывают ручными и автоматическими. Ставятся они в верхний свободный коллектор на каждый радиатор (желательно) и/или в самой высокой точке системы.
Чем еще грозит воздух в системе отопления? Он способствует более быстрому разрушению компонентов системы отопления. Хоть сегодня все больше используются полимеры, металлических частей все еще достаточно. Наличие кислорода способствует активизации окисления (черный металл ржавеет).
Причины появления
Воздух в системе отопления может появиться по разным причинам. Если это проблема разовая — можно просто удалить его и не заниматься поисками источника. Если развоздушивание требуется несколько раз за сезон, придется искать причину. Вот наиболее распространенные:
- Ремонт, модернизация системы отопления. При ремонтных работах воздух в трубопровод попадает практически всегда. Это естественно.
- Заполнение системы теплоносителем. Если заливать воду в систему медленно, воздуха она с собой несет немного, попутно вытесняя тот, который имеется в трубах и радиаторах. Это тоже процесс понятный, особых мер тоже не требует.
- Разгерметизация стыков и сварных швов. Этот дефект требует устранения, так как завоздушивание будет происходить постоянно. В индивидуальных системах отопления данное явление (негерметичные соединения) сопровождается также падением давления. И это — еще одна причина искать неисправности. Наиболее вероятное место — соединения труб и радиаторов. Они могут быть негерметичны. Искать их очень сложно, так как внешне они далеко не всегда проявляются. Если вы заметили, что какое-то из соединения «подкапываеет» все намного проще — устраняете капель. Но если внешне все нормально, а воздух все время скапливается, приходится обмазывать стыки и швы мыльной пеной и наблюдать — появятся ли новые пузыри. После нахождения каждого «подозрительного» соединения их подтягивают, обмазывают герметиком или перепаковывают (способ зависит от типа соединений).
Скапливаться воздух может в изгибах труб
- Если в системе отопления уже стоят воздухоотводчики (клапана для сброса воздуха) и в ней начали появляться пробки, надо проверить исправность клапанов, а также герметичность соединений.
- Появление воздуха в системе отопления может быть связано с разрывом мембраны расширительного бака. В этом случае придется менять мембрану, а для этого надо останавливать всю систему.
Это наиболее распространенные места и способы, какими воздух попадает в радиаторы и батареи. Выгонять его оттуда надо время от времени, но при осеннем пуске отопления — обязательно.
Устанавливаем клапана для сброса воздуха
Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.
Воздушный клапан Маевского
Это небольшое устройство для стравливания воздуха из радиаторов отопления вручную. Устанавливается оно в верхний свободный коллектор радиатора. Есть разных диаметров под разное сечение коллектора.
Ручной воздухоотводчик — кран Маевского
Представляет собой металлический диск со сквозным отверстием конической формы. Это отверстие закрывается винтом конусообразной формы. Выкручивая винт на несколько оборотов, предоставляем возможность воздуху выйти из радиатора.
Устройство для отвода воздуха из радиаторов
Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.
При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.
Автоматический клапан сброса воздуха
Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.
Принцип работы автоматического спускника такой:
- В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
- При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
- Он давит выступом-флажком на жиклер, отжимая его.
Принцип работы автоматического клапана для спуска воздуха
- Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
- По мере выхода воды корпус воздухоотводчика заполняется водой.
- Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.
По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.
Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.
Автоматический воздушный клапан для отвода воздуха
Чистка от солей
Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.
Автоматический воздухоотоводчик в разобранном виде
Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.
Как избавиться от воздушной пробки
К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.
Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.
Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик
Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.
Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.
Автоматический воздухоотводчик AFRISO 7773510 — цена и описание.
Описание
Автоматический воздухоотводчик AFRISO арт. 7773510 с отсечным клапаном
Воздухоотводчики AFRISO арт. 7773510 предназначены для автоматического вывода воздуха из отопительных систем. Стандартные воздухоотводчики отлично работают на вертикалях, коллекторах и в других местах отопительных систем, где может собираться воздух.
Стандартные системы отопления построены на основе оборудования и разветвленных трубопроводов с циркуляцией воды или другого специального теплоносителя. Правильно работающая система не должна быть завоздушена, что бы экономно потреблять топливо и обеспечивать комфорт для потребителя. Поэтому крайне важно оборудовать систему автоматическим устройством, удаляющим накопившийся воздух. Самое простое и одновременно самое эффективное решение – вертикальные автоматические воздухоотводчики.
Новый автоматический воздухоотводчик AFRISO имеет ряд инновационных решений, позволяющих добиваться наилучших параметров развоздушивания системы отопления. Самые важные изменения скрыты в конструкции механизма воздухоотводчика, расположенного внутри латунного корпуса.
Получение патента — является подтверждением уникальности конструкции нового воздухоотводчика и эффективности его работы
Принцип работы воздухоотводчиков AFRISO арт. 7773510
Автоматический воздухоотводчик AFRISO оснащен поплавком, расположенным в цилиндрическом корпусе. Освобожденный из системы воздух поступает в верхнюю часть воздухоотводчика, что приводит к снижению уровня воды. Вместе со снижением уровня, поплавок опускается и тянет за собой рычаг, открывающий овальное выпускное отверстие — это позволяет удалить воздух из корпуса. Отсутствие воздуха приводит к повышению уровня воды, в результате чего, поплавок перемещается вверх и закрывает отверстие для выпуска воздуха.
Конструктивные особенности воздухоотводчика AFRISO
Сердцем нового поколения воздухоотводчика AFRISO является тефлоновый поплавок, который благодаря плавной и точной работе мгновенно реагирует и удаляет мельчайшие пузырьки воздуха. Новый воздухоотводчик AFRISO способен удалить вдвое больше воздуха, чем предыдущие конструкции и другие решения на рынке.
Механизм выпускного отверстия Новый рычаг выполнен полностью из нержавеющей стали. Монолитное соединение между рычагом и выпускным отверстием увеличило герметичность воздухоотводчика. Это гарантирует закрытие выпускного отверстия даже при загрязненном поплавке. | |
Овальное выпускное отверстие На крышке воздухоотводчика расположено овальное выпускное отверстие. Благодаря овальной форме, сокращена площадь прилегания отверстия и рычага поплавка, что создает более плотное прилегание. | |
Механизм поплавка воздухоотводчика Выпускное отверстие расположено вдоль центральной оси поплавка. Когда в верхней части корпуса формируется воздушная подушка, то поплавок устанавливается вдоль оси отверстия. Это предотвращает заклинивание при перемещении. видимые насечки на поверхности поплавка нейтрализуют эффект капиллярности жидкости. |
Клапан для стравливания воздуха из отопительной системы
Чем опасен воздух в отопительной системе?
При появлении в системе отопления воздуха образуется пробка. Из-за этого одна часть трубопровода остается холодной, а другая — слишком перегревается. Когда скапливается воздух из всех греющих контуров в одном месте, движение теплоносителя полностью прекращается. Чем это грозит:
- Когда в замкнутом контуре появляется воздуховой затор, в системе происходит увеличение давления. Из-за этого срабатывает предохранительный клапан.
- Он будет постоянно срабатывать и выводить воду из системы до тех пор, пока не перегорит отопительное оборудование.
- Иногда из-за такого давления разрываются трубы.
Чтобы не допустить этого и устранить проблему, устанавливают воздухоотводчик. Кроме этих трудностей, наличие воздуха в контуре приведет к окислению трубы, возникновению ржавчины и уменьшению эксплуатационного срока.
Причины появления воздуха в системе
Воздушные скопления внутри отопительного контура могут появляться по разным причинам:
- Первичное заливание воды.
- Подсос через некачественные прокладки.
- Подпитка из воды.
Чаще всего газ появляется из самой воды, содержащей большое количество растворенного кислорода. Повышение температуры, замедление скорости движения и падение давления уменьшают его растворимость. Это провоцирует выделение воздуха в атмосферу, что объясняет потребность в обязательной процедуре по удалению пробок из системы отопления.
После выделения воздух начинает движение вверх, сосредотачиваясь на участках с затрудненным прохождением. Как результат, там появляются воздушные карманы, создающие проблемы для нормальной циркуляции теплоносителя. Чтобы нейтрализовать эти пробки, применяют клапаны для спуска воздуха из системы отопления. Местом их установки являются определенные участки контура.
Назначение и виды воздухоотводчиков
Воздухоотводчик предназначен для сброса воздуха из системы отопления и позволяет избежать появления воздушных пробок. Скопление воздуха происходит во время функционирования системы или из-за неполадок. Иногда такое случается, когда трубопровод заполняют теплоносителем или при потере герметичности в одном из механизмов. Есть 2 вида воздухоотводчиков, которые отличаются друг от друга конструктивными особенностями:
- ручные краны Маевского;
- автоматические воздушные клапаны.
Каждое устройство состоит из оболочки и клапана. Корпус имеет резьбовое соединение и прокладку, благодаря которым он крепится на любом участке отопительной системы. Выпускной канал закрывается клапаном, который состоит из резиновой прокладки или имеет форму конуса. В зависимости от модели клапан может работать как в автоматическом, так и в ручном режиме.
Каждое изделие подходит для монтажа на любом участке системы и работает одинаково. Электромагнитные клапаны для воздуха имеют прямую и угловую конфигурацию, а краны Маевского изготовлены в радиаторном и простом оформлении.
Что такое воздушные клапаны?
Воздушный клапан для отопления представляет собой цилиндрический герметичный корпус из латуни. Внутри прочной оболочки находится пустотелый поплавок из полипропилена или тефлона, соединенный рычагом с клапаном спуска, оснащенного запорной заглушкой. Колпачок заглушки нужен для предупреждения утечки теплоносителя при поломке устройства.
Важно! Нормальная функциональность воздухосборника для системы отопления возможна только при полностью открытой заглушке. Закрывается колпачок для защиты поплавка от мусора и пыли. Запуск клапана в работу подразумевает скручивание колпачка.
Различаются сбросные устройства по трем видам:
- приборы прямые только вертикального монтажа;
- угловые, их можно ставить под прямым углом вместо кранов Маевского, если нет возможности интегрировать прямое устройство;
- специальные сбросники для монтажа на батареи.
Принцип работы определяется типом изделия – ручные (краны Маевского) и автоматические поплавкового типа.
Погодный терморегулятор для регулирования котла отопления
Особенности работы ручных клапанов
Механический или ручной спускник воздуха системы отопления отличается простотой устройства и представляет собой латунный корпус с внешней резьбой и торцевым отверстием размером в 2 мм, которое перекрывает винт с конусообразным наконечником. Сбоку на корпусе есть отверстие уменьшенного размера для стравливания газов. На чертежах видно, что кран Маевского – простое, но прочное и функциональное устройство, которое сложно сломать, именно поэтому ручные клапаны пользуются популярностью.
На заметку! Чтобы не крутить вентиль, надо подобрать улучшенную версию спускника с поворотной вставкой из пластика с отводным каналом. Для регулировки положения отверстия для сброса газов поворачивается пластиковая шайба.
Принцип работы:
- В период эксплуатации системы вентиль плотно закручен, отверстие закрыто герметичным конусом.
- Чтобы выпустить пробку, откручивается винт на 2-3 оборота. Давление действует на газы, заставляя их выходить из отверстия, откуда воздух попадает в канал выпуска и наружу.
- Окончание процесса стравливания – выход струи теплоносителя без пузырей газов.
Вентиль механического типа устанавливается только на радиаторы. По способу откручивания ручной сбросник воздуха может быть с пластиковой/металлической рукояткой, шпицем под плоскую отвертку или оснащенный винтом с четырехгранным наконечником – для таких устройств нужен специальный ключ.
Принцип работы автоматических клапанов
Устанавливая данные приборы, хозяин может больше не принимать участия в регулировке системы. Автоматический клапан сброса воздуха из системы отопления – это латунный прибор поплавкового типа. Сам клапан встроен в крышку, с поплавком соединен пружинным рычагом, резьба на цилиндре может быть 1,5 или 0,375 дюймов. Если в системе отопления стоят радиаторы старого типа, то подойдет изделие на полтора дюйма.
Принцип работы автоматического воздухоотводчика в системе отопления такой:
- Как только магистраль запускается в эксплуатацию, внутренняя камера цилиндра наполняется водой. Жидкость поднимает поплавок, клапан поджимается пружиной и потому герметично закрыт.
- Образование воздушной пробки в верхнем отделе камеры приводит к понижению уровня наполнителя магистрали и пружина расслабляется.
- Ослабление пружинного механизма открывает клапан, газы выпускаются. Давление в системе поднимается, уровень воды увеличивается и за счет этого весь воздух из контура стравливается. В результате повышения уровня наполнителя пружина снова плотно прижимает клапан.
На заметку! Пока магистраль наполняется теплоносителем, поплавок лежит на дне камеры и воздух стравливается постоянно. Как только контуры заполнены, в камеру поступает вода, пружина поднимает клапан – стравливание содержимого прекращается. Воздух под крышкой не мешает работе системы.
Виды и производство прессованных топливных брикетов из торфа
Автоматические изделия могут быть прямого вида, сбрасывающие воздух в сторону, и углового типа со сбросом газов вертикально. Угловые приборы отличаются прочностью и надежностью, но хуже собирают мелкие пузыри воздуха.
Где ставятся клапаны спуска воздуха?
В отопительных системах открытого типа воздух уходит посредством расширительного бачка. Но если система оснащена насосом для принудительной циркуляции теплоносителя, то есть вероятность появления воздушных заторов. Поэтому в таких системах устанавливают устройство для спуска воздуха ручного или автоматического типа. Места установки воздухотводчиков в зависимости от различных ситуаций:
- На радиаторах принято устанавливать ручной клапан для сброса воздуха. Его монтируют в этом месте потому, что завоздушивание чаще всего происходит в этой точке отопительного участка. Поэтому устройствами стараются оснащать все радиаторы.
- На верхних участках вертикальных стояков (куда пытаются проникнуть пузырьки) устанавливают автоматические приборы прямого типа. Это самые популярные модели, их также монтируют на коллекторах теплых полов.
- Если воздух скопился в труднодоступном месте, таком как торцы тупиковых ответвлений, то используют угловые и радиаторные модели. Клапан присоединяют к системе посредством патрубка.
- Если конструкция циркуляционного насоса предусматривает монтаж воздухоотводчика, то его монтируют с целью улучшения работоспособности аппарата. Завоздушенный теплоноситель сложнее перекачивается насосом и тормозит его работу. Из-за этого он часто останавливается, что приводит к быстрому изнашиванию подшипников и крыльчатки.
Угловые и радиаторные воздухоотводчики
В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.
Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.
Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:
Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.
Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.
Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.
Как выбрать и установить воздушный клапан для отопления?
Специалисты советуют покупать качественные изделия у проверенных поставщиков, а не дешевую китайскую продукцию. Выбор воздушного клапана:
- изделия, оснащенные отсекающим краном, являются лучшими, т. к. их можно легко снять и заменить;
- чтобы не пользоваться отвертками и ключами кран Маевского выбирают с ручкой;
- лучшими считаются те модели, которые оснащены дополнительными функциями;
- изделия, покрытые анодированной защитой, не подвергаются окислению.
Но прежде чем покупать клапан для сброса воздуха, нужно ознакомиться с техническими характеристиками отопительного оборудования. Для двухэтажного дома используют устройства с рабочей температурой 100°С. Они качественно работают при давлении в 0,5-7 Бар. Монтаж клапана:
- Автоматическое устройство для стравливания воздуха монтируют на радиаторах вертикально. При этом колпачок, который закрывает выпускное отверстие, направляется вверх. Такое расположение применяется для прямых и угловых моделей.
- Шаровой кран монтируют перед спускным клапаном. Это обязательное условие, благодаря которому воздухоотводчик можно снять в любое время, не сливая воду. Иногда вместо шарового крана монтируют отсекающий клапан.
- Монтаж крана Маевского проводят гаечным ключом. В отличие от разводного ключа, с этим инструментом легче отслеживать уровень затягивания крепежа. Чтобы во время прикручивания устройство не сломалось, его держат за шестигранник, расположенный под камерой, а не за корпус.
Если в многоэтажном доме скопление воздуха произошло после замены радиаторов, то воздухоотводчик монтируют на каждом радиаторе, расположенном в верхнем коллекторе.
Место установки клапана
В отопительной системе есть точки, где воздух собирается обязательно. Так, краны Маевского в квартире следует установить на каждом радиаторе. Во многих современных моделях радиаторов устройства для стравливания воздуха устанавливают на этапе изготовления сами производители.
Рекомендуем ознакомиться: Для чего нужна огнезащита воздуховодов и как её правильно выбрать
Обратите внимание! Если у вас классические радиаторы, то воздушный клапан следует установить в верхней его части, которая расположена напротив подключения.
Так вы самостоятельно всегда сможете контролировать нормальную работу ваших батарей отопления и не зависеть от желания работников ЖЕКа или настроения соседей сверху.
Точки для установки кранов сброса воздуха:
- радиаторы, змеевик в ванной комнате верхняя часть;
- верхняя точка трубопровода;
- система безопасности отопительного котла в индивидуальных коммуникациях;
- на гидравлическое разветвление;
- на коллекторы общей распределительной гребёнки;
- на любые П-образные петли в коммуникациях, в верхней точке;
- на компенсаторы в пластиковых отопительных системах.
Следует понимать, что воздух скапливается всегда в верхней части коммуникаций. Воздушная пробка может встать в изгибе пластиковой трубы, если монтаж осуществлён с ошибками и произошла температурная деформация.
Самый простой способ избавиться навсегда от пробки в трубопроводе – это врезать в трубу тройник. На свободный вертикальный отвод тройника (диаметр которого подбирается соответственно) устанавливают клапан для сброса воздуха.
Как избавиться от воздушной пробки?
Иногда из-за неправильной укладки труб и неграмотного инженерного проектирования воздушные пробки возникают в труднодоступных местах. Удалить оттуда воздух сложно. Процесс стравливания воздуха:
- Определить местоположение пробки можно по журчанию и холодному участку трубы. Если эти признаки отсутствуют, то трубы простукивают. Звонкий и громкий звук говорит о скоплении воздуха.
- В частном доме воздуховые подушки из труб выгоняют путем увеличения температуры или давления. Для этого открывают ближайший к затору клапан спуска и подпиточный кран. Теплоноситель заполнит трубы, давление поднимется, пробка начнет двигаться и выйдет через клапан. После выхода всего воздуха шипение прекратится, и напор воды можно перекрыть.
- Если пробка осталась, то необходимо поднять температуру и давление одновременно. Показатели поднимают до максимального уровня (не превышают его, т. к. это опасно).
При неправильном проектировании проблема будет появляться регулярно и в одном и том же месте. Чтобы ее убрать, в это место подключают воздухоотводчик. Для больших магистралей монтируют тройник. На свободный вход монтируют клапан.
Клапаны выпуска воздуха, Вакуумные клапаны
Клапан выпуска воздуха
Клапаны выпуска воздуха или Клапаны сброса воздуха предназначены для выпуска воздушных карманов, которые собираются в каждой верхней точке трубопровода с полным давлением. Клапан выпуска воздуха может открываться против внутреннего давления, потому что внутренний рычажный механизм увеличивает силу поплавка, превышающую внутреннее давление. Эта большая сила открывает отверстие всякий раз, когда в клапане собираются воздушные карманы. Клапаны выпуска воздуха необходимы для повышения эффективности трубопроводов и защиты от гидравлических ударов.
Вакуумные клапаны
A Вакуумный клапан или Воздушно-вакуумный клапан — это предохранительный клапан, открывающийся внутрь для впуска воздуха в сосуд, давление в котором меньше атмосферного, для предотвращения коллапса.
Flomatic ® Corporation — производитель и глобальный дистрибьютор воздуховыпускных и вакуумных клапанов:
- Клапаны выпуска воздуха
- Вакуумные клапаны
- Клапан выпуска воздуха для чистой воды
- Клапан выпуска воздуха для канализации
- Вакуумные клапаны для чистой воды
- Вакуумные клапаны для канализации
Клапан выпуска воздуха (чистая вода)
Клапан выпуска воздуха (канализация)
BACKFLUSHПневматические / вакуумные клапаны
Размеры: 2–3 дюйма (50–80 мм)
Клапан выпуска воздуха для чистой воды
Воздушный выпуск, простой уровень Тип
Пневматические / вакуумные клапаны Размер (ы): от 3/8 до 2 дюймов.(От 10 до 50 мм)
Производитель: Flomatic Corporation
Модель: MINIAIR
Воздушно-вакуумный клапан
Воздушно-вакуумные клапаны Размер (ы): от 1/2 до 6 дюймов
Производитель: Flomatic Corporation
Модель: MAXIAIR
Клапан выпуска воздуха для канализационной воды
Клапан канализационный комбинированный
Пневматические / вакуумные клапаны Размер (ы): от 1 до 2 дюймов.(От 25 до 50 мм)
Производитель: Flomatic Corporation
Модель: SEWAIR-DUAL
Клапан для подачи воздуха и вакуума
Пневматические / вакуумные клапаны Размер (-а): от 1 до 6 дюймов
Производитель: Flomatic Corporation
Модель: SEWAIR-MAXI
BACKFLUSH
Пневматические / вакуумные клапаны Размер (ы): от 2 до 3 дюймов.(От 50 до 80 мм)
Производитель: Flomatic Corporation
ЭКРАН ОШИБКИ
Пневматические / вакуумные клапаны Размер (ы): от 1/2 до 3 дюймов (от 15 до 80 мм)
Производитель: Flomatic Corporation
Модель: 6BSE
Пластиковые выпускные клапаны
Клапаны выпуска воздуха из термопласта ARV серии…
Самонаводящаяся тарелка обеспечивает надежную повторяющуюся работу
Характеристики / преимущества:
- Безопасность: Обеспечивает безопасное удаление нежелательного воздуха в трубопроводных системах.
- Надежность: Уникальная самонаводящаяся тарелка обеспечивает минимальный выброс жидкости из системы перед герметизацией.
- Удобство: Настоящее соединение упрощает осмотр / снятие клапана с минимальным повреждением трубопроводов. Дополнительная пылезащитная крышка доступна для соответствующих установок.
- Минимальное давление закрытия: Закрывается при 0 фунтов на квадратный дюйм, пока присутствует жидкость. Клапан закрывается по мере подъема жидкости после того, как вытесняется практически весь нежелательный воздух. Герметичные уплотнения герметичны при давлении в системе до 10 фунтов на кв. Дюйм (уплотнения из EPDM).
- Рентабельность: Разработан для повышения производительности системы и имеет конкурентоспособную цену.
- Улучшенная конструкция: Тарельчатые уплотнения более надежны, чем шаровые; не деформируется под давлением, как полый шар.
- Устойчивость к коррозии: Термопласты и эластомеры высшего качества устойчивы к химическому воздействию и защищают чистоту системы. В серии ARV нет металлических компонентов.
Как это работает:
ARV серии— это нормально открытый клапан.Пока ваша система не находится под давлением, клапан просто открыт и присутствует воздух. По мере роста давления в системе нежелательный воздух направляется в самую высокую точку системы, то есть в нормально открытый клапан выпуска воздуха. Когда давление в системе превышает атмосферное, воздух удаляется. Когда жидкость поднимается, тарелка становится плавучей и в конечном итоге закрывается. (Обратите внимание, что минимальный удельный вес жидкости должен быть 0,9 или выше). Возможно, что в системе останутся следы воздуха, в зависимости от скорости закрытия клапана.Также вероятно, что будет выделено небольшое количество технологической жидкости. При давлении в системе 10 фунтов на квадратный дюйм (с эластомером EPDM) тарельчатый клапан плотно прилегает к отверстию. Когда давление и уровень жидкости упадут, клапан автоматически откроется. 1
Тарельчатый клапан направляется рядом термопластичных ребер внутри клапана. Тарельчатый клапан представляет собой уникальную конструкцию компании Plast-O-Matic Valves, Inc., которая обеспечивает баланс плавучести и герметичности.Этот сбалансированный тарельчатый клапан является ключом к превосходным характеристикам этого клапана: он достаточно плотный, чтобы обеспечить максимальный выброс нежелательного воздуха в систему, но достаточно плавучий, чтобы влиять на быстрое уплотнение и минимизировать выброс технологической жидкости. Исторически сложилось так, что конкурирующие клапаны выпуска воздуха использовали механизмы уплотнения шарового типа, которые либо уплотнялись слишком быстро, либо позволяли вытекать избыточной жидкости.
1 Обратите внимание, что хотя серия ARV является нормально открытым клапаном, его не следует использовать вместо вакуумного прерывателя из соображений безопасности.При определенных условиях нормально открытый воздушный выпускной клапан не будет работать должным образом как прерыватель вакуума.
Размеры, характеристики и информация для заказа:
Доступен в Geon PVC и Corzan CPVC | |||||||
Серия ARV Размер трубы (NPT) | л | Д | D1 | Номер модели | |||
IN. | мм | IN. | мм | IN. | мм | ||
1/2 « | 5,3 | 130 | 1,9 | 48 | 2,8 | 72 | ARV050EPT-PV |
3/4 дюйма | 5,3 | 130 | 1,9 | 48 | 2,8 | 72 | ARV075EPT-PV |
1 « | 4.7 | 120 | 1,9 | 48 | 2,8 | 72 | ARV100EPT-PV |
1 1/4 дюйма | 7,8 | 197 | 2,5 | 64 | 4,1 | 103 | ARV125EPT-PV |
1 1/2 « | 7,8 | 197 | 2,5 | 64 | 4,1 | 103 | ARV150EPT-PV |
2 « | 8.4 | 214 | 3,0 | 76 | 4,1 | 103 | ARV200EPT-PV |
3 « | 9,8 | 250 | 4,2 | 106 | 5,8 | 146 | ARV300EPT-PV |
4 дюйма | 11,7 | 298 | 5,8 | 146 | 7,9 | 200 | ARV400EPT-PV |
ARV (серия) 050 (размер) EP (материал уплотнения) T (резьба) — PV (материал корпуса) Показанные номера деталей являются уплотнениями из EPDM с корпусами из ПВХ. Обратите внимание, что 1/2 «и 3/4» основаны на клапане 1 «; размеры 1/2» и 3/4 «используют переходные втулки. Для уплотнений Viton замените» EP «на» V «(ARV050VT -PV) Для корпуса Corzan из ХПВХ замените «-PV» на «-CP» (ARV050VT-CP) Стандартные соединения имеют резьбу. Для розеточного соединения измените «T» на «S» после материала уплотнения (ARV050EPS-PV) По поводу втулки или других типов соединений обращайтесь на завод. По поводу дополнительной пылезащитной крышки обращайтесь на завод. |
Замечания по установке
АРВ серииследует устанавливать в самой высокой точке трубопроводной системы или резервуара, причем должен располагаться вертикально.В большинстве случаев остаточная жидкость и / или пар в клапане может быть удален из выпускного отверстия непосредственно перед закрытием клапана. Поэтому рекомендуется направить выпускной порт в безопасную зону для опасных жидкостей или использовать напорную трубу для безопасных жидкостей.
Для получения подробных инструкций по установке щелкните здесь.
Использование клапана выпуска воздуха с вакуумными выключателями для предотвращения сифона
Клапаны выпуска воздуха используются в основном для удаления воздушных карманов при запуске системы, но, как показано на диаграмме выше, они также используются в сочетании с вакуумными прерывателями для устранения сифона в системах трубопроводов.Во-первых, в верхней части резервуара для подачи воды устанавливается прерыватель вакуума для предотвращения взрыва при опорожнении резервуара. Второй вакуумный прерыватель показан на тройнике, чтобы предотвратить сифон при вертикальном падении. Это создает воздушный карман в стояке, боковой линии и капле, чтобы «нарушить» всасывание, которое в противном случае создавалось бы в капле при выключении насоса. Синий цвет указывает на наличие жидкости в системе при выключенном насосе. Когда система перезапускается, воздушный выпускной клапан, расположенный вдоль верхней точки трубопровода, необходим для вытеснения воздушного кармана для безопасной и эффективной работы.Дополнительные клапаны выпуска воздуха могут потребоваться в других точках, в зависимости от размера и сложности трубопровода. Размещение клапанов дегазации (не показано) варьируется от системы к системе.
Полезные ссылки:
ЧЕРТЕЖ САПР — ARV (1 «) 2D-чертеж САПР в формате .dwg.
Лист каталога : Для получения технических характеристик и страницы каталога в формате .PDF нажмите здесь.
Powerpoint для самообучения : специально для серии АРВ; нажмите здесь.
Клапан дегазации: Помните, что выпускной воздушный клапан используется для выпуска большого объема воздуха при запуске системы. Клапан дегазации звучит аналогично, но отличается от клапана выпуска воздуха … Если ваше приложение требует непрерывного удаления следовых количеств дегазации в течение дня, щелкните здесь, чтобы получить информацию о клапане дегазации.
Для получения полной информации запросите Каталог АРВ.
Drip Depot Поддержка полива своими руками
Зачем нужны вентиляционные отверстия / сброс вакуума в вашей ирригационной системе
Обычно мы не думаем о воздухе, когда планируем оросительную систему, однако это вызывает беспокойство.Три основные проблемы:
Когда ваши трубопроводы не заполнены водой, они будут заполнены воздухом. Этот воздух должен быть удален, поскольку вода заполняет линии.
Во время нормальной работы вашей оросительной системы растворенный воздух выделяется из воды в виде пузырьков.
При отключении системы могут возникнуть условия вакуума, поскольку вода стекает из трубопроводов, если в трубопроводы не поступает достаточное количество воздуха.
Любую из этих проблем можно решить с помощью правильной установки клапанов для выпуска воздуха и сброса вакуума.Это может предотвратить повреждение важных компонентов вашей оросительной системы.
Мы сделаем все возможное, чтобы описать проблемы, связанные с воздухом и вакуумом в оросительном трубопроводе; различные типы клапанов: автоматические (непрерывные) клапаны выпуска воздуха, клапаны сброса воздуха / вакуума и комбинированные клапаны сброса воздуха / вакуума и выпуска воздуха; и правильное размещение этих предохранительных клапанов. Чтобы просмотреть наш выбор вентиляционных отверстий для воздуха / вакуума / сброса давления, щелкните ссылку.
Воздух, захваченный в трубопроводе под давлением
Как воздух попадает в трубопроводы?
В большинстве оросительных систем трубопроводы заполнены воздухом, когда система не используется.Когда ваша ирригационная система отключается, большая часть воды сливается через эмиттеры или любые автоматические дренажные клапаны, которые вы, возможно, установили, и заменяется воздухом. Кроме того, насосы могут вводить воздух в систему. Наконец, сама вода содержит примерно 2% воздуха по объему. Растворенный воздух выходит при изменении температуры или давления в системе в виде маленьких пузырьков. Турбулентность и скорость воды увеличивают растворенный воздух.
Как захваченный воздух влияет на систему?
Вода может быть в 800 раз плотнее воздуха, поэтому захваченный воздух сжимается при заполнении системы, он будет накапливаться в высоких точках и образовывать воздушные карманы, которые могут вызвать повреждение.Если скопление воздуха внезапно вытесняется, это может вызвать волну воды, называемую гидравлическим ударом, которая оказывает разрушительное воздействие на трубы, фитинги и компоненты. Другая проблема — это нечувствительность насоса. Это происходит, когда поток жидкости останавливается, а рабочее колесо насоса продолжает вращаться, вызывая повышение температуры жидкости до уровня, который может повредить насос. Коррозия из-за кавитации также вызывает беспокойство. Кавитация — это образование пузырьков или пустот в жидкости, которые при взрыве могут вызвать крошечные ударные волны, которые, в свою очередь, могут повредить стенки трубы и компоненты.Захваченный воздух особенно часто встречается в системах с очень низким давлением или в длинных трубопроводах, где воздушные карманы могут ограничивать или даже останавливать поток, если их не выпускать.
Какие есть решения для предотвращения попадания воздуха?
Прежде всего, это установка клапанов сброса или выпуска воздуха в определенных точках вашей системы. Это могут быть автоматические предохранительные клапаны или даже гидранты или клапаны с ручным управлением. Затем максимально сведите к минимуму высокие точки или пики в макете.Имейте в виду, что скорость воды будет подталкивать пузырьки воздуха к верхним точкам, поэтому планируйте свою систему соответственно, особенно в конструкциях с низким давлением. При использовании насоса держите всасывающий патрубок ниже уровня воды, чтобы воздух не перекачивался вместе с водой.
Условия вакуума
Что такое вакуум?
Вакуум определяется как пространство, полностью лишенное материи. Состояние вакуума возникает, когда вы удаляете вещество из окружающего его пространства, и в этом пространстве его нечем заменить.Таким образом, если вода стекает из трубы и воздух не может быть втянут с той же скоростью, чтобы заменить ее, возникает вакуум, который может привести к обрушению труб.
Как предотвратить возникновение вакуума.
Установка вакуумных предохранительных клапанов в определенных местах вашей ирригационной системы. В этой ситуации объем забора воздуха в равной степени заменит объем воды, слитой из труб. Вакуумный сброс также препятствует всасыванию грязи и мусора через эмиттеры, тем самым уменьшая засорение эмиттеров.
Воздушные клапаны
Следующие типы воздушных клапанов представляют собой гидромеханические компоненты, которые автоматически выпускают воздух в оросительный трубопровод или из него. Все три из этих клапанов являются нормально открытыми клапанами, часто содержащими устройство типа поплавкового шара, которое уплотняет открытое отверстие при повышении давления в системе и затем падает, когда внутреннее давление достигает атмосферного давления, позволяя воздуху возвращаться в систему.
Автоматический (непрерывный) выпускной клапан воздуха
Этот тип воздушного клапана имеет небольшое отверстие, которое продолжает выпускать небольшое количество воздуха после того, как система нагнетает давление и закрываются большие воздушные / вакуумные отверстия.Небольшого размера отверстия обычно недостаточно для всасывания достаточного количества воздуха при остановке, чтобы предотвратить образование вакуума.
Воздуховыпускной / вакуумный предохранительный клапан
Этот тип клапана часто называют кинетическим воздушным клапаном, воздушным клапаном с большим отверстием, вакуумным прерывателем и даже воздушным предохранительным клапаном. Они будут выпускать большие объемы воздуха при заполнении трубопроводов или повышении давления, а также впускать воздух обратно в систему, когда трубопроводы осушаются или разгерметизированы.Однако они не могут освободить небольшие остаточные воздушные карманы, которые образуются во время работы. На изображении ниже показан процесс работы с воздушно-вакуумным клапаном.
Удаление воздуха при заполнении системы водой.
Система заполнена и находится под давлением, вода заполняет клапан и закрывает выпускное отверстие.
При отключении системы пониженное давление позволяет поплавку опускаться, и воздух втягивается в систему, предотвращая возникновение вакуума.
Комбинированный клапан сброса давления / вакуума и выпуска воздуха
Как следует из названия, этот клапан, также известный как клапан с двойным отверстием, выполняет работу двух других в одном устройстве.Возможность впуска и выпуска большого количества воздуха при необходимости, а также постоянный выпуск небольшого количества воздуха во время работы. Комбинированные воздушно-вакуумные клапаны можно использовать вместо любого другого типа.
См. Наш выбор предохранительных клапанов для воздуха / вакуума здесь.
Размещение
Воздушные клапаны используются на водных магистралях и линиях электропередач, размещаются на высоких точках системы; на боковых концах капельной линии; при изменении уклона, например, до и после крутых спусков; в длинных горизонтальных пробегах; часто до и после выделения или запорных вентилей; и на нагнетательной стороне глубинных насосов.Планирование может показаться сложным, но правильное размещение имеет решающее значение для эффективной работы ирригационной системы.
Правильная установка также чрезвычайно важна. Клапаны следует устанавливать только в вертикальном положении. Обычная установка выполняется на верхней части стояка трубы того же размера, что и вход клапана. Во многих случаях запорный (запорный) клапан устанавливается снизу для облегчения обслуживания.
Размер клапана
Соответствие размера клапана размеру трубы является стандартной рекомендацией для минимального удаления воздуха / сброса вакуума.Для большинства наших ирригационных систем для небольших фермерских хозяйств или домовладельцев с трубой диаметром 1 дюйм и под трубой достаточно наших воздушных клапанов размером от 1/2 до 1 дюйма, если они соответствуют размеру трубы. Большинство производителей рекомендуют, чтобы диаметр трубы 2 дюйма и более требовал минимального размера клапана 2 дюйма.
Для больших или очень сложных систем расчеты для определения правильного размера, количества и расположения клапанов для каждого применения могут быть чрезвычайно трудными. Мы рекомендуем обращаться к профессиональному проектировщику ирригации для более технических приложений.
Автоматические воздухоотделители, очистители и вентиляционные отверстия
Во время наполнения, технического обслуживания или проникновения кислорода воздух поступает в каждую гидравлическую систему отопления / охлаждения. Для правильного функционирования необходимо удалить воздух, и эти воздухоотделители предназначены для удаления захваченного воздуха, микропузырьков и грязи из систем отопления, охлаждения и бытового водоснабжения. Мы являемся вашим поставщиком воздухоотделителей и многих других деталей и изделий для нагрева и охлаждения.
щелкните любое изображение ниже, чтобы перейти непосредственно к этому разделу
Сепараторы воздуха Caleffi
Эти автоматические вентиляционные отверстия поплавкового типа предназначены для вертикальной установки для выпуска воздуха, который выходит из воды при нагревании.Силиконовые уплотнения, антивибрационные и противовращательные элементы обеспечивают долгий срок службы и превосходную вентиляцию.
Характеристики этих воздухоотделителей:- Корпус и крышка из латуни с приводным механизмом из силиконовой резины
- Прочные и надежные уплотнения из EPDM
- Максимальное рабочее давление: 150 фунтов на кв. Дюйм
- Максимальное давление нагнетания: 90 фунтов на кв. Дюйм
- Максимальная скорость разряда: 1,75 SCFM
- Максимальная рабочая температура: 240 ° F
- Посмотреть подробные характеристики
При использовании модели 502243A на существующем фитинге 3/4 «NPT вам понадобится нержавеющая втулка 3/4» x 1/2 «- 4 доллара США.30
Honeywell-Sparco Floatvent «GoldTop» Автоматические вентиляционные отверстия
Особенности этих автоматических вентиляционных отверстий:- Эффективная автоматическая вентиляция с высокой пропускной способностью
- Удаляет скопившийся воздух, препятствующий свободной циркуляции жидкости
- Восстанавливает максимальную производительность резервуаров, радиаторов, трубопроводов, излучающих панелей, тепловентиляторов и систем и т. Д.
- Для непрерывной вентиляции систем охлаждения горячей и холодной водой
- Работает автоматически при использовании в системах с открытой циркуляцией
- Может использоваться для ручного управления в закрытых циркуляционных системах
Honeywell-Sparco MaxiVent Автоматические вентиляционные отверстия
Особенности этих автоматических вентиляционных отверстий:- Низкопрофильный, подходит для любого места, прочный латунный корпус и крышка с поплавком из высокотемпературного полипропилена
- Удаляет скопившийся воздух, препятствующий свободной циркуляции жидкости
- Восстанавливает максимальную производительность резервуаров, радиаторов, трубопроводов, излучающих панелей, тепловентиляторов и систем и т. Д.
- Работает автоматически при использовании в системах с открытой циркуляцией
- Может использоваться для ручного управления в закрытых циркуляционных системах
Honeywell-Sparco PV Series Бытовые автоматические вентиляционные отверстия SuperVent
Во время наполнения, обслуживания или проникновения кислорода воздух попадает в каждую гидравлическую систему отопления / охлаждения. Для правильного функционирования необходимо удалить воздух. SuperVent замедляет скорость воды в своей увеличенной камере, где вода ударяется о динамический концентратор из нержавеющей стали.Концентратор объединяет пузырьки и микропузырьки, которые затем всплывают в верхнюю часть SuperVent, где они выходят наружу. Вентиляционное отверстие с высокой пропускной способностью поддерживает уровень воды ниже точки выпуска воздуха для чистой выпускной форсунки. SuperVent предлагает самую большую скорость вентиляции при давлении до 125 фунтов на квадратный дюйм для жилых моделей.
Характеристики этих вентиляционных отверстий для жилых помещений:- Гарантирует запуск систем отопления и охлаждения
- Исключает обратный звонок от клиентов, если системы не работают должным образом из-за того, что воздух нарушил надлежащую циркуляцию жидкости.
- Помогает предотвратить коррозию труб и клапанов за счет удаления воздуха
- Низкий перепад давления, высокий двунаправленный поток с выпуском воздуха SuperVent
- Поворотное кольцо SuperVent с поворотом на 360 градусов для гибкости установки вентиляции
- Съемная вентиляционная крышка для очистки
- Конструкция из бронзы / нержавеющей
- Нижняя заглушка FIPT 1/2 «для прочистки или снятия при установке расширительного бачка или подключения продувочного клапана для удаления осадка в загрязненных системах.
- Динамический концентратор собирает в 3 раза больше воздуха, чем стандартные вентиляционные отверстия
- 125 psi максимальное рабочее давление
- 240 ° F.максимальная рабочая температура
- Запасные части доступны по цене ниже
PVU (универсальная NPT) имеют нижние патрубки того же размера, что и впускные и выпускные патрубки для вертикальной установки трубопровода
Запасные части Honeywell-Sparco для Powervent и SuperVent
PV001RP Запасной блок вентиляционного отверстия включает:- Верхняя крышка с прямым вертикальным выпускным отверстием
- Поплавок
- Уплотнительное кольцо для моделей серии PV старого образца (до 2004 г.)
- Верхняя крышка с выпускным отверстием 90 °
- Поплавок
Очиститель воздуха Honeywell-Sparco
Характеристики этих воздухоочистителей:- Обеспечивает разделение воздуха и воды в системах водяного отопления
- Повышает эффективность и снижает уровень шума вашей закрытой системы отопления
- Чугунная конструкция для тяжелых условий эксплуатации
- Стрелка направления потока для обеспечения правильной установки
- Отвод снизу 1/2 «для крепления расширительного бачка
- Верхний штуцер 1/8 «для крепления вентиляционного отверстия
- Штамповка по бокам может отличаться
Сопутствующие товары и аксессуары
Часто задаваемые вопросы
В. «Что означает двунаправленный поток?»
A. Двунаправленный поток означает, что жидкость может течь через клапан в обоих направлениях. Впускной и выпускной патрубки можно поменять местами, и клапан все равно будет работать правильно.
Q. «В чем разница между открытой и закрытой системой циркуляции?»
A. Замкнутая система — это контур рециркуляции воды (или другой жидкости), в котором после того, как он будет установлен и запущен, новая жидкость не будет поступать в систему, если система не будет отключена для обслуживания.В большинстве систем водяного отопления, таких как радиаторы или водяной теплый пол, используется отдельный бойлер или водонагреватель, не подключенный к основному водопроводу, поэтому одна и та же жидкость постоянно циркулирует по трубопроводу и / или к радиаторам обратно через бойлер или водонагреватель. .
Открытая система — это рециркуляционный контур для нагрева воды, когда водонагреватель подключен к основному водопроводу. Поскольку вода постоянно используется по всему дому на кухне, в ванной и т. Д., Она мгновенно заменяется, поскольку в водонагреватель подается свежая вода из основного водопровода.Эти типы систем могут использоваться для теплых полов и других систем водяного отопления.
вернуться наверх ↑
Автоматический выпускной клапан, автоматический выпускной клапан воздуха Поставщики и производители на Alibaba.com
Alibaba.com предлагает широкий ассортимент высококачественных, эффективных и долговечных. автоматический воздушный выпускной клапан для различных типов коммерческого и личного использования. Доступные в различных вариациях и моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность.Файл. Автоматический воздушный выпускной клапан Варианты , которые вы можете найти на сайте, изготовлены из прочных материалов, которые способствуют долгому сроку службы продуктов и не имеют аналогов, когда речь идет о безупречном и постоянном потоке топлива в двигатели. Возьмите эти уникальные и надежные. автоматический воздушный выпускной клапан от ведущих мировых производителей и производителей по умопомрачительной цене.Ищете ли вы идеальное. автоматический воздушный выпускной клапан для установки в двигатель вашего автомобиля для более плавного и равномерного потока топлива или если вы ищете прочные клапаны для оросительной системы, тяжелых машин, вы можете найти на сайте несколько категорий продукции.Широкий ассортимент. Автоматический воздушный выпускной клапан , доступный на Alibaba.com, совместим как с бензиновыми, так и с дизельными вариантами автомобилей и способен создавать постоянное противодавление для безупречного впрыска топлива. Эти. Автоматический воздушный выпускной клапан — это соленоиды, изготовленные из прочных металлов, таких как железо, латунь, которые могут годами выдерживать сложные нагрузки.
Поиск надежных запчастей, напрямую влияющих на производительность машин или двигателей транспортных средств, таких как.Автоматический выпускной клапан — действительно непростая задача, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков. Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши товары премиум-класса по самым привлекательным ценам. Файл. Автоматический воздушный выпускной клапан способен хорошо контролировать текучую среду и отделять частицы пыли и твердые частицы от топлива, обеспечивая повышенную производительность. Вы также можете настроить их. автоматический воздушный выпускной клапан в соответствии с вашими требованиями, и они доступны в двух типах моделей, чтобы выдерживать низкотемпературное давление и высокотемпературное давление.
Оцените разные. Автоматический воздушный выпускной клапан Ассортимент можно найти на Alibaba.com, и покупайте эти продукты в рамках своей доступности и бюджета. Эти продукты тестируются и проверяются на предмет гарантии качества и иногда предлагаются вместе с послепродажным обслуживанием, например, с гарантийными сроками. Хватайте их у ведущих. автоматический воздушный выпускной клапан поставщиков для интересных сделок.
Канализационные отходы: клапаны для впуска воздуха и автоматические вентиляционные отверстия — Часть первая
Вентиляция — очень важная часть системы водоотведения, и если вы хотите стать домашним инспектором, качественная программа подготовки домашнего инспектора должна его охватить.Вентиляция позволяет сточным водам и отходам течь должным образом, выполняя три функции. Во-первых, он позволяет вытеснять воздух перед водой, протекающей через сливную трубу. Во-вторых, он позволяет воздуху возвращаться в канализационный трубопровод после того, как пройдет вода. Наконец, он позволяет канализационным газам выходить наружу через вентиляционную трубу.
Там, где обычная вентиляция нецелесообразна, механические устройства могут выполнять одну из функций вентиляции, позволяя воздуху попадать в сливной трубопровод, чтобы предотвратить сифонирование.Эти устройства известны как клапаны впуска воздуха и автоматические вентиляционные отверстия. Эти односторонние устройства также предотвращают утечку канализационных газов в дом, когда водопроводная система находится под положительным давлением. Поскольку воздухоприемные клапаны и автоматические вентиляционные отверстия не позволяют воздуху выходить через вентиляционное отверстие, они не выполняют всех функций вентиляционной системы.
Клапаны впуска воздуха
Клапаны впуска воздуха (AAV) работают с уплотнительным механизмом, который поднимается, чтобы пропустить воздух в дренажную систему при отрицательном давлении.Положительное давление приводит к закрытию механизма, так что газы не могут выходить в дом. Они одобрены во многих областях, хотя они не так хороши, как обычные вентиляции. AAV обычно изготавливаются из ПВХ с уплотнением из этилен-пропилен-диенового мономера ( EPDM, ) и экранированными вентиляционными отверстиями. Как правило, они не требуют обслуживания. Отдельные и ответвленные AAV должны быть не менее чем на четыре дюйма выше горизонтальных водостоков. AAV штабельного типа следует устанавливать не менее чем на шесть дюймов выше уровня затопления самого высокого обслуживаемого оборудования.AAV должны быть доступны. AAV на чердаках должны быть не менее чем на шесть дюймов выше изоляции чердака. Некоторые органы власти рекомендуют использовать клапаны для впуска воздуха на кухонных островных приспособлениях, чтобы снизить риск засорения горизонтальных вентиляционных линий.
Автоматические вентиляционные отверстия
Автоматические вентиляционные отверстия больше не одобрены и должны быть заменены. Подобно клапанам для впуска воздуха, эти вентиляционные отверстия позволяют втягивать воздух, когда канализационная система находится под отрицательным давлением.Это происходит, когда образуется вакуум, и система собирается откачать сифон. Эти вентиляционные отверстия, если они работают должным образом, могут позволить воздуху в помещении втягиваться и нарушать вакуум, предотвращая проблему сифона.
Во второй части мы рассмотрим разницу между клапанами для впуска воздуха и автоматическими воздуховыпускными отверстиями и обсудим, что лучше и почему. Увидимся во второй части!
Microsoft Word — FP4.0_101-106_.doc
% PDF-1.5 % 7 0 объект > / OCGs [30 0 R] >> / PageLabels 1 0 R / Pages 3 0 R / Тип / Каталог >> эндобдж 4 0 объект > поток
