Монтаж аквапанелей: Монтаж обрешётки и листов аквапанели

Содержание

Аквапанель внешняя и внутренняя — монтаж, применение и характеристики | Своими руками

Аквапанель это цементная плита имеющая прямоугольную форму, толщиной двенадцать с половиной миллиметров.

Внутри аквапанели находится так называемый сердечник, который заполнен мелкофракционным керамзитом.

Все поверхности аквапанели покрыты стеклотканой сеткой. Связующим составом в данном случае выступает портландцемент. Края плиты имеют округлую форму и усилены стеклянными волокнами. В России хорошо известны панели КНАУФ, как наружные так и внутренние.

Благодаря тому, что Аквапанель не содержит органических веществ и асбеста, материал является экологически безопасным. Основными плюсами изделия можно считать высокий уровень устойчивости к механическим воздействиям и сильной влажности.

Кроме того, такие плиты практически не подвержены гниению – их не берет ни грибок, ни плесень.

Основываясь на результатах проведенных испытаний, компания-производитель со стопроцентной уверенностью утверждает, аквапанель не разбухнет и не деформируется даже при полном ее погружении в воду на достаточно продолжительный срок. Выпускается подобная продукция в двух вариантах: внутренняя и наружная Аквапанели.

Внутренняя аквапанель

Внутренняя аквапанель используется специалистами для создания каркасно-обшивных конструкций. Стены из подобного рода плит имеют гладкую ровную поверхность, готовую к покрытию любыми отделочными материалами. Причем благодаря особой прочности аквапанели, вес отделки может составлять до 50 кг на 1 м2.

Область применения внутренних аквапанелей достаточно широка. Данное изделие используется в качестве основания для будущей чистовой отделки, например керамической плиткой или декоративными красками, площадок вокруг бассейнов, душевых кабин и прочих зон, подверженных воздействию воды, как в частных домах, так и общественных учреждениях – спортивных комплексах, оздоровительных учреждениях, школах и детских садах.

Аквапанели активно применяются для ремонта помещений, в которых осуществляется регулярная (чаще всего один или даже два раза в день) влажная уборка – в прачечных, кухонных зонах кафе и ресторанов, операционных.

Также стройматериал активно используется для черновой отделки гаражей, автомоек, автосервисов, цоколей зданий, подвалов и прочих помещений с высоким уровнем влажности.

Аквапанель наружная даёт возможность воплотить самые необычные идеи на вашем фасаде. От простых криволинейных форм до сложных объёмных фигур. Аквапанель, поставляемая на российский рынок, производится в Германии, что по традиции гарантирует высокое качество продукции и подтверждает все заявленные свойства.

Внешняя (наружная) Аквапанель

Наружная Аквапанель применяется компаниями-застройщиками в качестве несущей ограждающей конструкции в монолитно-каркасном и каркасно-деревянном домостроении, а также в возведении зданий, имеющих стальной каркас.


Читайте также: Каркасный частный дом своими руками + фото


Данная плита отличается особой прочностью, долговечностью.

Аквапанель – негорючий материал, практически не подверженный воздействию влажности, что позволяет использовать его в устройстве вентилируемых фасадов, а также в облицовке различных балконных конструкций, лоджий и подъездных, придомовых козырьков и навесов.

Аквапанель применяется также в качестве строительного материала при возведении садовых построек – беседок, навесов и прочего.

Помимо вышеперечисленных достоинств внешняя Аквапанель сочетает в себе такие преимущества, как экологичность, удобство в монтаже и дальнейшей эксплуатации. Кроме того, использование таких цементных плит позволит значительно сэкономить денежные средства на строительстве различного рода зданий и сооружений.

Примите к сведению:

Специалисты рекомендуют применять Аквапанель Внутреннюю в помещениях, где уровень влажности превышает 70%. Это ванные комнаты, душевые кабины, бассейны, прачечные, гаражи, бойлерные и так далее, в системах межкомнатных перегородок, потолков и облицовки стен. Помимо хорошей влагостойкости Аквапанель обладает также прекрасными показателями по звукоизоляции и огнестойкости.

На заметку:

Благодаря уникальной способности Аквапанелей гнуться в разные стороны без ущерба для общей целостности поверхности, с помощью таких изделий можно создавать необычные архитектурные формы. Например, внутреннюю плиту легко использовать при создании цилиндрических сооружений, стен, имеющих изогнутую конструкцию. Наружные Аквапанели хорошо подойдут для создания фасадов, имеющих, например, волнообразную форму

Для удобства монтажа производителем предусмотрена вспомогательная разметка на Аквапанелях. Места крепления шурупов обозначены на поверхности плит крестиками.

Внутренняя Аквапанель применяется в качестве черновой отделки поверхностей помещения даже в операционных. Благодаря высокому уровню устойчивости к влажности, данные изделия хороши там, где требуется регулярная влажная уборка.

Наружная Аквапанепь может быть полезной при возведении конструкций нестандартных форм.

Монтаж аквапанели своими руками

Аквапанель является достаточно долговечным строительным материалом, образующим прочное и надёжное основание в системах с тонким штукатурным слоем

Монтаж наружных, внешних аквапанелей

1. Плиты крепятся к стальным или деревянным стойкам каркаса с помощью шурупов, подбирающихся в зависимости от вида каркаса и обшивки

2. Аквапанель устанавливается горизонтально относительно стоек каркаса. Между плитами необходимо обязательно оставлять зазор 3-5 мм. Для этого применяются монтажные распорки

3. Чтобы обеспечить защиту конструкции стены от различных климатических воздействий, сразу же после монтажа плит все стыки заполняются шпаклёвочной смесью

4. Следующий этап – укладка армирующей стеклосетки, которая вдавливается в штукатурный слой на треть

5. После монтажа армирующей стеклосетки выполняется выравнивание всей поверхности базового слоя. Толщина слоя должна составлять не менее 5-7 мм

Строение аквапанели – фото

Строение Аквапанели достаточно просто:

  • сердечник, заполненный мелкофракционным керамзитом;
  • стеклотканая сетка, армирующая поверхность плиты;
  • оболочка – цементный раствор;
  • кромки усилены стекловолокнами.

Отметим, что края панели имеют закруглённую форму.

Технические характеристики Аквапанели
ПОКАЗАТЕЛИ

ВНУТРЕННЯЯ

НАРУЖНАЯ

Ширина (мм)

900/1200

900/1200

Длина (мм)

1200/2400/2800

1200/2400/2800

Толщина (мм)

12,5

12,5

Вес, кг/м2

15

16

Мин радиус изгиба (м) для плиты шириной 900 мм

3

3

Мин радиус изгиба (м) для полос из плит шириной  1 300 мм

1

1

Плотность, кг/м3

1050

1150

Предел прочности при изгибе, МПа

>6,2

>6.

2

Теплопроводность, Вт/мОК

0,27

0,35

Морозостойкость, циклов

25

75

Показатель кислотности рН

12

12

Модуль упругости (МПа)

около 5000

около 5000

Сопротивление паропроницанию

30

30

Изменение длины от сухого до насыщения водой, %

0,1

0,1

Группа горючести

Г1

Г1

Статическая нагрузка

до 50 кг на 1 м2

до 50 кг на 1 м2

Автор: Е.Хватова. Фото: Кнауф

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Аквапанель Внутренняя от Кнауф — технические характеристики, фото, монтаж в ванной комнате

В ванной комнате воздействию влаги подвергается не только сама ванна. Пол, стены и потолок в процессе приема водных процедур увлажняются до максимальных показателей, поэтому основа конструкций помещения должна сооружаться из водоотталкивающих материалов. Компания Кнауф предложила новинку – «Аквапанель Внтуреннюю». Что она собой представляет?

По сути, это цементная плита со стекловолоконным армирующим слоем внутри. В процессе ее производства в состав раствора добавляются пластификаторы, которые увеличивают влагоотталкивающие свойства изделия.

Характеристики и свойства

Известные гидроизоляционные материалы не превосходят технические характеристики аквапанели Кнауф. К примеру:

  • Плотность — 1050 кг/м³.
  • Водопоглощение — 12%. Многие могут сказать, что это не самый высокий показатель. Все верно, но аквапанель Knauf – это не отделочный материал, это основа под облицовку. Поэтому для материала с этим назначением данный показатель просто великолепный.
  • Масса 1 м² — 15 кг.
  • Размеры аквапанели: толщина 12,5 мм – стеновой элемент, напольный 22 или 33 мм, ширина – 900; 1200 мм, длина от 0,9 м до 3 м.

Обратите внимание на толщину. При таком небольшом показателе из аквапанели делают несущие конструкции. Особенно это касается напольного основания, на которое действуют достаточно большие нагрузки. Но учтите, что напольный вариант намного жестче. Она практически не поддается сгибанию.

К содержанию↑

Основные преимущества материала

  • Низкое влагопоглощение, которое происходит без разбухания. Не крошится.
  • Пожарная безопасность на самом высоком уровне, сравнимая с бетонными стенами.
  • Экологически чист. Не содержит каких-либо вредных для здоровья человека примесей.
  • Есть возможность сооружать криволинейные конструкции. Радиус изгиба доходит до одного метра, и это при сухом изгибе без увлажнения. Все это достигается тем, что внутри панели лежит стеклосетка.
  • Резать цементную плиту, т. е. аквапанель Кнауф, можно ножовкой, лобзиком. Если есть необходимость сделать в листе отверстия, то дрель с коронкой с этой задачей справятся без труда.
К содержанию↑

Виды аквапанелей Кнауф

Производитель сегодня предлагает три основных разновидности. Их отличия зависят от места назначения. То есть, для отделки стен, пола и потолков.

Для стен Кнауф предлагает «Аквапанель Внутреннюю». Их характеристики и размерные показатели были указаны выше.

На пол укладываются листы с большей толщиной (тоже указывалось выше). Эти плиты с высокой жесткостью.

Плиты для потолков, они же аквапанели «Скайлайт», выпускаются компанией Кнауф в стандартном размере: длина 1200 мм, ширина 900 мм, толщина 8 мм. Так как больших нагрузок плита не несет, то эти габариты для нее достаточны. Отсюда и масса изделия 10,5 кг/м², что дает возможность облегчить работы под потолком.

К содержанию↑

Установка панелей на пол

Конечно, когда дело касается отделки стен, то есть вариант установки влагостойкого гипсокартона. И тут еще придется думать, какой из этих двух материалов лучше и легче всего использовать. А вот когда дело касается пола в ванной, то аквапанель как основание под плитку – оптимальный вариант. Почему?

  • Во-первых, появляется возможность избежать мокрых и грязных строительных операций. То есть, можно отказаться от стяжки. Это не только грязный процесс, но и долгосрочный.
  • Во-вторых, аквапанель для пола легко ложить под плитку. Цементные листы обладают антисептическими свойствами. Ни плесень, ни грибки на их поверхности никогда не образуются. Для помещения с высокой влажностью – это идеальный вариант.
  • В-третьих, это простота установки. Аквапанели для ванной комнаты – это листы с фальцевым соединением (ступенчатыми пазами).
  • В-четвертых, на полу получается бесшовная конструкция, прочная и надежная. Ее название «Кнауф-Перлит».

К содержанию↑

Правила монтажа

Конечно, напольное основание должно быть определенной ровности. Поэтому стяжка не очень толстым слоем должна быть обязательно залита. Перепад плоскости до 3 мм допустим.

Монтаж панели начинается с любого угла помещения. Ее просто устанавливают на пол, затем на фальц наносится клеевой состав, после чего укладывается вторая панель, которую плотно прижимают к первой. Для увеличения надежности по фальцам поверх второй панели вкручиваются специальные шурупы, который приходят с выравнивающим материалом в комплекте. Три-четыре шурупа на один фальц будет достаточно.

Если появляется необходимость сделать из листа сложную форму, внутренняя аквапанель легко подрезается или ножовкой по металлу, или электролобзиком.

Обратите внимание, через сутки после окончания укладки материала можно начинать облицовку керамической плиткой. Этот срок дается для того, чтобы клей для швов аквапанели хорошо просох.

Сама же керамическая плитка на пол монтируется по стандартной технологии с использованием клеящего состава. А это мокрый способ укладки. Но это никак не влияет на качество уложенного панельного материала. Прочность не изменяется.

Компания Кнауф все время предлагает потребителям новинки, которые облегчают способ их монтажа и увеличивают технические и эксплуатационные характеристики используемых материалов. В этом плане цементно-минеральные армированные плиты «Аквапанель Внутренняя» и «Скайтлайт» — оптимальное решение для выравнивания поверхностей во влажных помещениях. С их помощью ускоряется сам процесс, плюс большое количество преимуществ, которыми эти панели обладают.

Если кого-то заинтересовала данная тема, кто-то хочет задать вопросы, мы готовы их выслушать в ваших комментариях. Для того чтобы вы понимали, о чем идет речь, на этой странице сайта размещены фото и видео монтажа аквапанелей Кнауф.

Автор статьи

Поделись статьей с друзьями:

Аквапанель: особенности работы с материалом

Внутренняя аквапанель нашла применение в помещениях, которые характеризуются высоким уровнем влажности. Если на поверхности попадает влага, регулярно проводятся влажные уборки, то аквапанель становится оптимальным материалом для применения.

Во время подготовки материала к установке производятся замеры, аквапанели режутся в соответствии с требованиями проекта. Резать материал легко, по линии надреза делается перелом. Если необходимо сделать более точный надрез, то используются электропила и ручная пила с твердосплавным полотном. В случае машинного раскроя следует обеспечить своевременную уборку образующейся стружки.

Каркас для установки аквапанелей возводится из деревянных брусков или с применением стальных оцинкованных профилей. Вертикальные стойки при возведении каркаса устанавливаются с шагом около 60 см.

Если необходимо произвести монтаж потолочных плит, то между профилями оставляйте расстояние в 30 см. Для помещений с повышенной влажностью, ванных комнат, бассейнов, лабораторий, используйте профили, которые покрыты специальным антикоррозийным составом, обеспечивающим надежную защиту поверхности профиля от воздействия влаги.

Аквапанели крепятся к стойкам горизонтально снизу вверх. Шаг между саморезами при фиксации материала составляет 17 см для потолка и 25 см для стен. От края аквапанели отступите не менее 15 мм, закрутите саморез.

При установке аквапанелей нельзя допускать образования сплошных вертикальных швов. Старайтесь располагать материал так, что стыки чередовались, сдвигайте панели во время монтажа.

На потолок панели укладываются с зазором в 3-5 мм, который впоследствии заполняется шпаклевкой и армируется специальной лентой для швов.

Если вы планируете нанести декоративную отделку на поверхность установленной аквапанели, то панель следует покрыть слоем армирующего и клеющего состава. Толщина раствора должна составлять около 5 мм.

На аквапанели можно клеить плитку. При этом размер плитки должен быть не более 330х330х15 мм, а вес не должен превышать 50 кг/м2. Укладка плитки производится на слой эластичного клея. Если необходимо уложить плитку, параметры и вес которой превосходят указанные выше, то следует придерживаться рекомендаций по специальной системе наклеивания, предусмотренной для таких случаев.

Аквапанель наружная: надежный защитник

Наружный вариант аквапанелей применяется при создании строительных конструкций, к которым выдвигаются требования по низкой нагрузке на основание и перекрытия сооружения. С помощью материала возводятся ограждающие конструкции. Аквапанели наружные идеально подходят в том случае, если необходимо обновить фасад здания, создать навесной фасад высокой прочности и устойчивости.

Раскрой наружных аквапанелей производится так же, как и внутренних материалов. Так как наружная отделка требует большого количества материала, то очень часто прибегают к машинному варианту раскроя.

Необходимо подготовить каркас из деревянных планок, можно использовать алюминиевые профили, стальные профили с антикоррозийным покрытием. При установке стоек нужно выдерживать шаг в 60 см.

Крепление стоек осуществляется с помощью саморезов, расстояние между которыми не должно превышать 25 см. От края панели отступаем 15 мм и фиксируем панели саморезами. При укладке наружных аквапанелей также следите за вертикальными щвами. Недопустимо наличие сплошных стыков по вертикали.

Размеры швов не должны превышать 3-5 мм. Стыки заполняются шпаклевкой, армируются. Армированной лентой для швов покрываются головки саморезов.

Обратите внимание на оконные и дверные проемы: их углы следует диагонально армировать стеклотканными полосами размером 30х50 см. На сами углы устанавливаются профили, которые предупредят механические повреждения элементов конструкции.

Шпаклевка высыхает в течение одного дня. Рекомендуется выполнять шпаклевочные работы при температуре не ниже пяти градусов тепла.

Для подготовки поверхности аквапанели к последующей обработке ее необходимо покрыть клеящим и армирующим составом, толщина слоя составляет около 5 мм. На 30% вглубь от поверхности нужно уложить стеклотканную армирующую сетку. Поверхность заглаживается, сделать это нужно до того, как будет нанесено покрытие после высыхания.

Около одних суток уходит на полное высыхание поверхности. После этого можно приступать к оклейке, штукатурке, окраске, укладке плиточного материала.


Аквапанель — цементная плита Кнауф

Общие сведения: АКВАПАНЕЛЬ Цементная плита представляет собой листовой материал прямоугольной формы, состоящий из сердечника на основе портландцемента и легкого минерального заполнителя. Все плоскости материала, кроме торцевых кромок, армированы стеклосеткой. Торцевые кромки для усиления дополнительно армированы стекловолокном (EasyEdge). Благодаря армирующей стеклосетке, АКВАПАНЕЛЬ Цементная плита может гнуться в сухом виде, без предварительного увлажнения, с радиусом кривизны от 1 м, что позволяет применять материал на криволинейных поверхностях. АКВАПАНЕЛЬ Цементная плита абсолютно влагостойка, не разбухает и не крошится под воздействием влаги, устойчива к поражению грибком и плесенью, долговечна и ударопрочна.





АКВАПАНЕЛЬ Цементная плита Наружная: Повышенная морозостойкость и прочность. Отличные  эксплуатационные характеристики при воздействии ветра и экстремальных погодных условий.  Пожаробезопасная, сейсмостойкая обшивка фасадных конструкций и наружных стен.



  Применение:

■ обшивка каркасно-обшивных стен;
■ основа для различных вариантов наружной декоративной отделки: штукатурка, керамическая и клинкерная плитка и т. д.;
■ основание для системы утепления с тонким штукатурным слоем;
■ ремонт и восстановление фасадов;
■ облицовка навесных фасадных систем с воздушным зазором.

АКВАПАНЕЛЬ Цементная плита Внутренняя: Основание под любой вид финишной отделки в помещениях с влажным и мокрым режимом эксплуатации, таких как:



  ■ ванные комнаты и душевые;
■ кухни и другие зоны, где производится ежедневная влажная уборка;
■ зоны вокруг бассейнов и cпа;
■ автомобильные мойки, прачечные, сушилки, гаражи и подвалы.

Применение:

■ обшивка каркасно-обшивных перегородок;
■ облицовка стен.

АКВАПАНЕЛЬ Цементная плита Скайлайт: Легкая и надежная цементная плита для применения в конструкциях внутренних и наружных потолков.



  Применение: Используется при создании конструкций подвесных потолков внутри помещений с влажным и мокрым режимом эксплуатации, в зданиях различного назначения, как при реконструкции, так и в новом строительстве. Снаружи конструкции потолков применяются в полуоткрытых пассажах, галереях, облицовке софитов и балконов, в наружных потолочных конструкциях высотой до 25 метров.

АКВАПАНЕЛЬ Цементная плита основание пола под плитку: Тонкое основание под плитку для деревянного пола.



  Применение: Используется в конструкции деревянного чернового пола в малоэтажных домах и квартирах.

Криволинейные поверхности: АКВАПАНЕЛЬ цементная плита применяется для создания криволинейных поверхностей. С помощью ножниц по металлу необходимо сделать параллельные надрезы одной полки и стенки направляющего профиля. Надрезанный направляющий профиль изгибается по необходимому криволинейному очертанию и крепится к несущим перекрытиям. Стоечные профили устанавливаются в направляющие с шагом не более 300 мм. и крепятся просекателем.

Перед закреплением плит рекомендуется предварительно согнуть плиту по необходимому радиусу. Возникающие при этом волосяные трещины не приводят к потере прочности и эксплуатационных свойств плит. При радиусе обшивки более 3 м. применяются плиты размером 1200х900 мм При радиусе обшивки от 1 до 3 м. применяются полосы размером 1200х300мм, которые предварительно нарезаются из плит.

Транспортировка и хранение: Всегда переносить плиты вертикально или использовать транспортные тележки под плиты. Разгрузка-погрузка паллет с плитами должна осуществляться вилочным погрузчиком или краном. Важно не повредить углы и кромки плит при перемещении на площадке:

■ защищать плиты от влаги и погодных условий до монтажа на строительной площадке. Перед монтажом намокшие плиты следует высушить с обеих сторон. При этом плиты укладываются горизонтально на поддон или прокладки;
■ использовать поддон как прочное основание при механических действиях, погрузочно-разгрузочных работах. Обеспечить несущую способность основания для складирования плит;
■ перед монтажом плиты должны акклиматизироваться. Температура материала и окружающей среды не должна быть ниже +5ºС. Грунтовки и шпатлевки нельзя наносить при температуре ниже +5ºС;
■ теплоизоляционные материалы поставляются упакованными в полиэтилен для временной защиты. Для более длительного хранения на строительной площадке материалы должны быть размещены в любом закрытом помещении или под покрытием на поддоне. Инструкции находятся в каждой упаковке;
■ металлические профили могут храниться снаружи, т. к. являются стойкими к огню, насекомым, гнили и коррозии. Необходимо защитить профили от влажности и атмосферных воздействий до установки.

Обработка и крепление Резка плит. Грубую резку плит осуществляют при помощи ножа. Для этого по разметке делается надрез с одной стороны плиты таким образом, чтобы была прорезана сетка. После этого плита надламывается и надрезается сетка с другой стороны. Более гладкий срез делается при помощи ручной циркулярной пилы с твердым алмазным диском и пылеудалением или при помощи ножовки с полотном из специального твердого металла.

Проделывание отверстий: Отверстия (например для кабеля или труб) выпиливаются фрезой или ножовкой. Диаметр отверстия должен быть на 10 мм больше диаметра трубы. Оставшийся зазор заделывается при помощи манжеты, герметика или шпаклевки.


Правила крепления плит шурупами:

■ плиты АКВАПАНЕЛЬ крепятся к деревянному или стальному каркасу при помощи шурупов. Сначала крепится шуруп по центру плиты, после этого – по углам и вдоль кромок. При монтаже плита должна плотно прилегать к каркасу;
■ расстояние между шурупами должно быть не более 250 мм. Расстояние от кромки до шурупа должно быть не менее 15 мм. Для удобства монтажа на плитах имеется вспомогательная разметка. Места крепления шурупов обозначены крестиками;
■ шурупы не должны проворачиваться;
■ при монтаже между плитами оставляется зазор шириной 3–5 мм;
■ предварительного сверления не требуется.

Техническая документация: При использовании АКВАПАНЕЛЬ цементная плита следует руководствоваться проектной документацией, утвержденной в установленном порядке:

■ альбом рабочих чертежей «Комплектные системы КНАУФ. Конструкции с применением армированных цементно-минеральных плит АКВАПАНЕЛЬ Внутренняя. Материалы для проектирования и рабочие чертежи узлов. Выпуск 1. Шифр М 24.03/2007».
■ альбом рабочих чертежей «Наружные стены с каркасом из термопрофилей с наружной обшивкой из цементно-минеральных плит АКВАПАНЕЛЬ Наружная для малоэтажных зданий различного назначения. Материалы для проектирования и рабочие чертежи узлов. КС 10.03/2008».

удивительно легкие и влагостойкие конструкции

Скайлайт – это новая плита из семейства цементных плит АКВАПАНЕЛЬ®, предназначенная для применения в конструкциях подвесных потолков. Само название отражает назначение и ключевое преимущество нового продукта. «Скай» (небо): плита разработана специально для обшивки потолков; «Лайт» (легкость): вес плиты всего 10 кг/м2, что позволяет осуществлять простой и безопасный монтаж на высоте. АКВАПАНЕЛЬ® Скайлайт производится из природных компонентов, которые не боятся воздействия влаги. Сердечник плиты состоит из портландцемента и легких минеральных заполнителей. Плита универсальна, может использоваться как внутри помещений, так и снаружи: в качестве подшивки балконов, софитов и открытых галерей.

АКВАПАНЕЛЬ® Скайлайт – единственная цементная плита на рынке, допускающая радиус сгиба в один метр. Такое свойство материала может быть чрезвычайно интересно и полезно при реализации проектов с потолками нестандартной геометрии, а также разнообразных органичных пространств криволинейных и округлых форм. Кроме того, использование АКВАПАНЕЛЬ® Скайлайт позволяет создавать гладкие бесшовные поверхности площадью до 225 м2 . Наличие цемента, по своей природе долговечного материала, как основного компонента в составе плиты, делает АКВАПАНЕЛЬ® Скайлайт долговечным материалом, который с течением времени не меняет своих свойств.

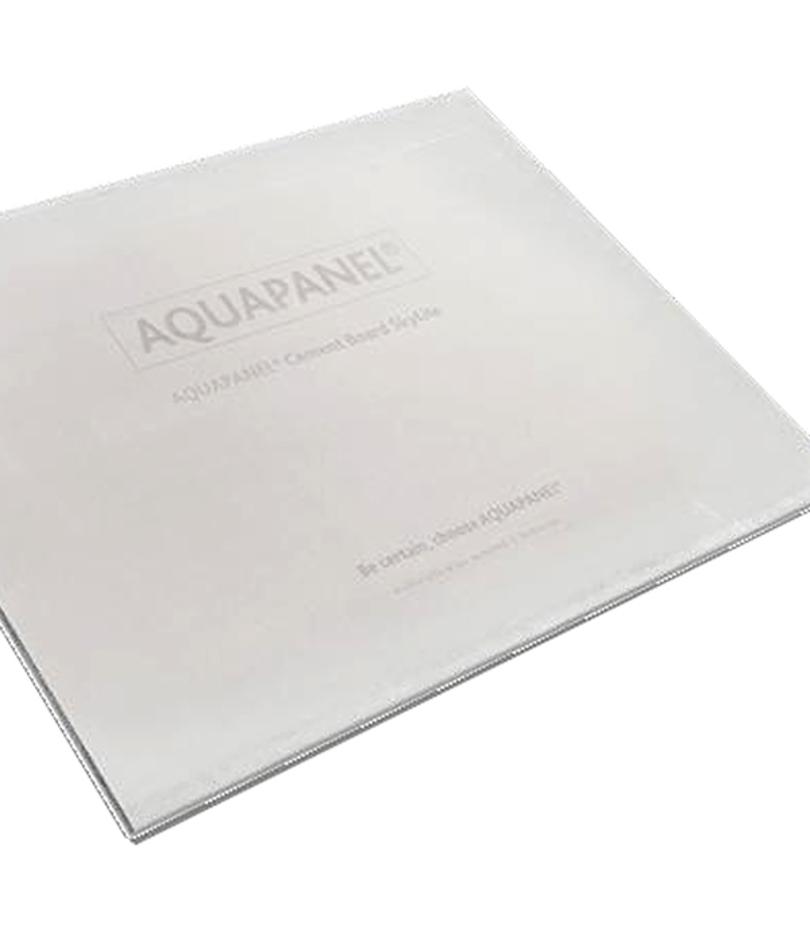

АКВАПАНЕЛЬ® Цементная плита Скайлайт. Фотография предоставлена компанией КНАУФ

Фотография предоставлена компанией КНАУФ © Marc Sourbron


Благодаря тому, что в составе плиты отсутствуют органические компоненты, АКВАПАНЕЛЬ® Скайлайт абсолютно не подвержена распространению грибка и плесени на своей поверхности, даже при длительном воздействии влаги.

Небольшой вес плиты существенно облегчает монтаж потолочных конструкций над головой, а простая технология раскроя и обработки плит (не требуется применения специальных инструментов) и простой монтаж (не требуется предварительного сверления плиты) способствуют тому, что процесс установки потолка происходит быстро и легко.

Фотографии предоставлены компанией КНАУФ


АКВАПАНЕЛЬ® Скайлайт – больше, чем просто инновационный материал. Это часть комплектной системы подвесных потолков от компании КНАУФ. В строительную систему, помимо цементной плиты, входят и другие составляющие: стальные элементы конструкции потолка, смеси для заделки швов, армирующие ленты и сетки, грунтовки и другие комплектующие.

Потолочные решения КНАУФ с АКВАПАНЕЛЬ® Скайлайт


В зависимости от потребностей, с АКВАПАНЕЛЬ® Скайлайт возможен широкий диапазон качества финишной отделки, начиная от поверхностей без высоких требований к качеству до монолитных безупречно гладких поверхностей. А благодаря наличию в конструкции подвесного потолка надёжного основания в виде АКВАПАНЕЛЬ® Скайлайт, финишная отделка надолго сохранит презентабельный внешний вид.

Ознакомьтесь подробнее с системой подвесных потолков – http://www.knauf.ru в разделе «Комплектные системы».

Монтаж аквапанелей в г. Москва недорого

Монтаж аквапанелей без утеплителя, сборка каркаса, шпатлевание швов. Оплата посекционно. бесплатное проживание, форма с последующей сдачей, инструмент ваш. Нужна бригада до 15 человек Цена 500 руб/м2 Объём большой. Являюсь посредником, берём 12% от заказа после его выполнения или выполнения каждого этапа. Настроены на постоянное сотрудничество.

Когда: , 12:00

Адрес: Ходынский бульвар, 11, Москва, город Москва

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

  • Цена договорная

    Кладка пеноблоков

    Нужно построить стены в квартире из блока 600/250/100 ,общая длинна стен 65 метров минус 3 двери и один проем,высота потолков 2. 81

    Vyacheslav G. Ивановская улица, Химки

  • Цена договорная

    Требуется изготовить подвесную полку

    Для компьютерного стола из цельного листа металла толщина металла от 3 мм, чтобы выдержала около 40 кг, распределённые равномерно окраска чёрная матовая материал изготовителя заберу и установлю сам

    Александр М. улица Черёмухина, 8к2, Люберцы, Московская область, Россия

  • Цена договорная

    Прочистить унитаз

    Засорился унитаз. Нужно удалить засор.

    Станислав Красноармейский проспект, 82, Барнаул

  • 1 000 руб

    Санкт-Петербург

    Xbox 360 jasper 2009 год жесткийдиск 120гб установлен lt 2. 0нужен freeboot

    Дмитрий С. кондратьевский 85к1 кв45

  • Цена договорная

    Уложить плитку

    Уложить кафельную плитку размером 250/1200 мм в офисном помещении на пол, 59 м2

    Юрий Н. улица Старых Большевиков, Екатеринбург

Аквапанель наружняя и внутренняя | ИНСИ

  1. Аквапанель
  2. Профиль шляпный вертикальный
  3. Профиль шляпный горизонтальный
  4. Гидро-ветрозащитная пленка
  5. Профиль ИНСИ
  6. Утеплитель минераловатный
  7. Пароизоляционная пленка
  8. Лист ГВЛ

Аквапанель — это универсальный листовой отделочный материал. Имеет прямоугольную форму, толщина листа 12,5 мм. Состоит из сердечника на цементной основе с легким минеральным заполнителем. Панель армирована с обеих сторон стеклосеткой.

Плиты аквапанелей обладает прочностью, влагостойкостью, стабильностью размеров, долговечностью, морозоустойчивостью, а так же возможностью создания криволинейных поверхностей с радиусом изгиба до 1 метра.

Применение аквапанелей предоставляет широкие возможности для дальнейшей декоративной отделки фасадов.

Фасады на основе аквапанелей

Фасадная аквапанель – сравнительно новый материал, используемый для внешней и внутренней отделки зданий. Сердечник изготавливается на основе цемента с минеральными добавками, а его наружные поверхности и продольные кромки армируются сеткой из стекловолокна, придающего панелям дополнительную прочность. Основная особенность этого материала отражена в его названии – он отличается уникальной способностью противостоять влаге, что позволило использовать аквапанели для фасада в тех местах строительных конструкций, где влага может проявлять свое негативное воздействие. Установка аквапанелей будет удачным решением при обустройстве внутренних помещений, подверженных влиянию влаги (санузлы, сауны, душевые комнаты, бассейны), а также для профессиональной отделки фасадов зданий.

Технические характеристики аквапанелей

В зависимости от области применения, панели делятся на внутренние и наружные. В фасадных системах используются наружные аквапанели, представляющие собой листы прямоугольной формы (900 на 1200 мм) толщиной 12,5 мм. Размеры листов аналогичны гипсокартону, совместно с которым аквапанели можно использовать без дополнительной подгонки. Благодаря стекловолоконному армированию, листы могут гнуться радиусом от 1 метра, давая свободу архитекторам и возможности их использования не только на плоских поверхностях. С помощью наружных аквапанелей можно не только создавать вентилируемые фасады, но и устраивать конструкции, не несущие существенной нагрузки (стены, навесы, козырьки). По своей прочности, материал практически не уступает кирпичу, что дает возможность нагружать их поверхности до 50 кг на 1 квадратный метр и использовать достаточно тяжелые отделочные материалы.

Внешние аквапанели на 100% водонепроницаемы, на них длительное время можно воздействовать влагой, при этом, они не подвержены выветриванию, выдерживают не один цикл заморозки и оттаивания, не разрушаются в самых экстремальных условиях.

Преимущества использования аквапанелей в фасадных системах:

  • экологически чистый материал, при его производстве не применяются вредные для окружающей среды и человека компоненты;
  • высокая стойкость к воздействию влаги, предотвращающая набухание, изменение геометрических размеров, крошение и поражение биологическими факторами – грибком, насекомыми;
  • стойкость к динамическим нагрузкам и ударам, определяющая длительность эксплуатации фасадных систем;
  • простота монтажа аквапанелей;
  • возможность облицовки изогнутых поверхностей;
  • оптимальное соотношение цены аквапанелей и их качества;
  • трудногорючесть, такие панели могут справиться даже с открытым огнем.

Создание вентилируемого фасада с помощью аквапанелей практически не отличается от других технологий подобного рода. Раскрой панелей производится посредством надреза и последующего их разламывания на этом же месте. На поверхность стены наносится горизонтальная и вертикальная обрешетка, последовательно укладываются слои пароизоляции, утеплителя, гидро-ветрозащитной пленки, после чего панели закрепляются на обрешетке при помощи шурупов или клеевого состава. Панели легко закрепляются как на металлическом, так и на деревянном каркасе. После монтажа производится заделка швов штукатурно-клеевой смесью, и армирующих полос, затем полное оштукатуривание поверхностей. Дальнейшая отделка зависит лишь от вашей фантазии. На декоративные аквапанели можно нанести фасадную штукатурку, окрасить фасадными красками, а также выполнить отделку натуральным камнем.

Купить аквапанель наружную или внутреннюю и оплатить товар можно любым удобным для вас способом.

Остались вопросы? Проконсультироваться со специалистами Вы можете по телефону 8 800 100 20 11 или воспользовавшись формой обратной связи.

Урок 4: Установка солнечных водонагревательных систем

Введение

Сказать, что при установке солнечных водонагревательных систем существует множество переменных, было бы преуменьшением. Как вы узнали в Уроке 3, существует несколько различных типов систем, и используемые компоненты будут различаться от производителя к производителю. Каждый дом немного отличается, и для того, чтобы подвести водопровод от коллекторов к резервуару для хранения, может потребоваться удаление штукатурки или листового камня, которые затем необходимо заменить.Вы можете столкнуться со строительством лотка для трубы, по которому будет проложен трубопровод.

В этом уроке мы сосредоточимся на установке базовой солнечной водонагревательной системы замкнутого цикла. По ссылкам ниже можно подробнее узнать об установке системы. Перед фактической установкой солнечной системы необходимо провести обследование участка, чтобы ответить на такие вопросы, как:

  • Может ли крыша выдержать статическую нагрузку солнечных коллекторов и постоянную нагрузку монтажной бригады?
  • Правильно ли ориентирована крыша с достаточным количеством незатененных участков и поверхностей, которые не нужно будет заменять в ближайшем будущем?
  • Можно ли безопасно выполнить кровельные работы?
  • Есть ли в здании место для накопительного бака и сопутствующего оборудования?
  • Можно ли проложить водопроводные линии между резервуаром-хранилищем и коллекторами без значительных усилий по модернизации?

Для быстрого обзора некоторых компонентов солнечного водонагревателя и их взаимосвязи, см. Gly-Mod-WB-SND (используется с разрешения AAA Solar Supply, 2021 Zearing NW, Albuquerque, NM 87104).Для просмотра видео вам понадобится плагин Flash Player 5 или 6.

Если у вас компьютер Mac, перейдите на сайт AAA Solar Supplys по адресу: www.aaasolar.com/video/#menu, чтобы загрузить версию для Mac.

AAA Solar Supply также предоставила разрешение на использование своего видео GlycolModule [Windows Media 16.4MB], в котором показаны компоненты и сборка солнечной водонагревательной системы с антифризом, а также способы пайки медных труб и фитингов. Для просмотра видео вам понадобится Windows Media Player.Если у вас нет проигрывателя Windows Media, вы можете просмотреть видео с помощью Real Player или Quick Time Player на веб-сайте AAA Solar Supplys по адресу: www.aaasolar.com/video/#menu.

Центр солнечной энергии Флориды (FSEC), Университет Центральной Флориды, 12443 Research Parkway, Orlando, FL 32826, и Solar Rating and Certification Corporation (SRCC), c / o FSEC, 1679 Clearlake Road, Cocoa, FL 32922, предоставили разрешение на использование своих материалов при установке солнечных водонагревательных систем.

Раздел 3 Руководства по проектированию, установке, ремонту и техническому обслуживанию солнечных водонагревателей и бассейнов, выпущенный FSEC, описывает этапы установки солнечной водонагревательной системы без отдельного солнечного резервуара для хранения воды.См. Также FSECs SDHW System Installation.pdf [внутренняя ссылка], где представлены изображения, дополняющие текстовый файл главы 3.

В отличие от солнечных водонагревательных систем, установленных во Флориде, системы, установленные в Пенсильвании, должны быть защищены от замерзания. Это означает, что система с защитой от замерзания будет включать теплообменник, нетоксичный жидкий теплоноситель, расширительный бак и, в зависимости от установленной системы, может потребоваться другой циркуляционный насос.

AAA Solar Supplys информация о заполнении гликолевой системы [PDF / 14KB] предоставляет практическую информацию, которая вам понадобится для установки систем в Пенсильвании.

В начало

Шаги установки

Основные шаги по установке замкнутой солнечной системы водяного отопления:

  1. Установить солнечные коллекторы на крышу
  2. Установить накопительный бак солнечной энергии и теплообменник рядом с обычным водонагревателем
  3. Установить трубопровод и насос для гликолевого контура
  4. Установить водопровод
  5. Установить органы управления
  6. Заполнить систему
  7. Изолируйте трубопроводы воды и гликоля
На этой схеме показаны компоненты солнечной водонагревательной системы.

Шаг 1: Установите солнечные коллекторы на крышу

При установке коллекторов делайте как можно меньше выступов в крыше. В некоторых случаях коллекторы могут быть установлены на крыше, а трубопровод проходит через вертикальную стену, а не через крышу. Заделайте все проемы в крыше силиконовым герметиком. Разные производители поставляют немного разное оборудование для крепления коллекторов на крыше.Тщательно следуйте инструкциям производителя.

Найдите стропила, к которым вы будете прикреплять коллекторы. Возможно, вам удастся сделать это с помощью прибора для поиска гвоздей, или вам, возможно, придется зайти в чердак и просверлить небольшое отверстие рядом с балкой, чтобы найти его. Просверлите отверстие, а затем выведите из него небольшой провод, чтобы найти его снаружи. Не забудьте закрыть отверстие силиконовым герметиком.

Стропила обычно имеют длину 16 или 24 дюйма от центра к центру.Если вы не можете прикрепить крепеж коллектора к самому стропилам, необходимо установить гаечный ключ между стропилами и смонтировать крепеж коллектора на шпале. Не полагайтесь на обшивку крыши для поддержки солнечных коллекторов. Убедитесь, что монтажное оборудование коллектора надежно прикреплено к элементам каркаса.

Используйте гидроизоляцию, рекомендованную производителем, вокруг труб, проходящих через крышу, или используйте гидроизоляцию трубы.Установите оклад с герметиком для крыши, чтобы убедиться, что он не протекает.

Если вы используете пропотевшую медную сантехническую арматуру, защитите крышу от факела огнестойким ковриком.

Не забудьте установить вентиляционное отверстие в верхней части коллектора.

В начало

Шаг 2: Установите накопительный бак и теплообменник рядом с обычным водонагревателем.
Поместите солнечный накопительный бак рядом с обычным водонагревателем.Если теплообменник находится внутри резервуара для хранения, убедитесь, что соединения контура гликоля с теплообменником, а также соединения холодной и горячей воды доступны. Если теплообменник находится вне резервуара для хранения, вполне вероятно, что он поддерживается водопроводом. Установите штуцеры на патрубках накопительного бака и теплообменника, чтобы не пришлось разрезать трубопровод, если когда-либо потребуется замена бака или теплообменника.

Солнечные водонагревательные системы используют как прямое, так и рассеянное солнечное излучение.Несмотря на более холодный северный климат, Пенсильвания по-прежнему предлагает адекватные солнечные ресурсы. Обычно, если место установки не затемнено с 9 до 15 часов. и выходит на юг, это хороший кандидат на установку солнечной водонагревательной системы.

Этап 3: Установите трубопровод и насос для гликольного контура

В большинстве систем длина трубопровода для гликолевого контура не превышает дюйма. Соберите всю гликолевую петлю без припоя, чтобы убедиться, что вся петля будет соединена вместе, а затем припаяйте всю петлю.Обязательно установите штуцеры на насос, поэтому, если он когда-либо понадобится заменить, его можно будет заменить, не разрезая трубопровод.

Насос должен быть установлен в самой нижней части гликолевого контура. Выход насоса подсоединен к трубопроводу, ведущему к солнечным коллекторам на крыше. На выходе из насоса должен быть установлен обратный клапан, чтобы при выключении насоса гликоль не протекал в обратном направлении по контуру. Необходимо установить расширительный бак и манометр для контроля давления в контуре гликоля.В гликолевом контуре должен быть установлен предохранительный клапан. Выход клапана сброса давления должен быть направлен в канализацию. Этот предохранительный клапан должен быть предохранительным клапаном котла, а рабочее давление не должно превышать 30 фунтов на квадратный дюйм. Дополнительное оборудование:

  • Для управления потоком в контуре может быть установлен шаровой кран или устройство для настройки контура
  • В контуре гликоля также может быть установлен расходомер
  • Термометры на входе и выходе теплообменника помогут контролировать работу системы

В начало

Шаг 4: Установите водопровод.
Подключите энергию холодной воды в доме к входу солнечного резервуара, а выход солнечного резервуара — к входу обычного водонагревателя.Установите клапаны и штуцеры на входах и выходах резервуаров. Если теплообменник находится за пределами резервуара для хранения солнечной энергии, вы можете использовать контур естественной конвекции между теплообменником и резервуаром для хранения солнечной энергии, или вы можете установить насос для нагнетания воды через теплообменник и резервуар. Если вы решите использовать естественную конвекцию, вам следует использовать большую трубу — по крайней мере, 1–1 / 4 дюйма из меди — для обеспечения достаточного потока через теплообменник. Если вы решите установить насос для проталкивания воды через теплообменник, вы можно использовать -дюймовую медную трубу.

Шаг 5: Установите элементы управления
Дифференциальный контроллер должен быть установлен для определения разницы температур между водой в нижней части солнечного резервуара и гликолем в верхней части солнечных коллекторов. Датчики могут быть прикреплены к трубам с помощью хомутов.

Есть несколько дополнительных дополнений к этой части системы, которые, добавляя дополнительных затрат, сделают систему более удобной и, возможно, безопасной.Дополнительное оборудование включает:

  • Перепускной клапан
  • Регулирующий клапан
  • Петля радиаторная высокотемпературная

Перепускной клапан : проложите трубу между входной трубой для воды и трубой для воды, выходящей из обычного водонагревателя. Установите в эту трубу клапан (перепускной клапан). Когда этот клапан закрыт, а клапаны на входе и выходе обычного водонагревателя открыты, вода будет течь из солнечного накопителя в обычный водонагреватель (нормальная работа).Если клапаны на входе водопровода и выходе водопровода из обычного водонагревателя закрыты, а байпасный клапан открыт, вода будет течь из солнечного резервуара мимо обычного водонагревателя. Этот байпасный режим можно использовать летом, когда температура воды высока, а обычный водонагреватель можно полностью отключить.

Терморегулирующий клапан : Во избежание перегрева солнечного резервуара можно установить терморегулирующий клапан после обычного водонагревателя.Клапан темперирования добавляет холодную воду в горячую, чтобы контролировать температуру и исключить риск ожога.

Высокотемпературный контур радиатора : Радиатор, насос и элементы управления могут быть установлены в системе для сброса энергии в случае, если контур гликоля станет слишком горячим. Это дополнение к системе может защитить систему от перегрева, если в летнее время в течение нескольких дней не используется горячая вода.

Пример контура отвода тепла с использованием радиатора .


Эксплуатация

  • Солнечный коллектор нагревает резервуар для хранения солнечной энергии через нижний змеевик в резервуаре.
  • Контур отвода тепла удаляет избыточное тепло, когда температура бака (TT) превышает расчетный предел.

Источник: www.thermomax.com/Heat_Rejection.htm

В начало

Шаг 6: Заполните систему
Проверьте герметичность гликолевого контура, заполнив гликолевый контур водой.Циркуляционный насос, вероятно, будет слишком мал для заполнения системы, поэтому вам понадобится насос для заполнения, который может обеспечить давление, достаточное для подъема воды (и гликоля) до верхней части солнечных коллекторов. Буровой насос успешно использовался для заполнения солнечных водонагревательных систем. Чтобы проверить систему на утечки, убедившись, что в контуре гликоля нет воздуха, создайте избыточное давление в контуре гликоля до удвоенного рабочего давления (максимум 30 фунтов на кв. Дюйм и ниже номинального значения предохранительного клапана) и дайте системе постоять в течение восьми часов. .Если давление в контуре упало, у вас есть утечка, которую необходимо найти и устранить. Если давление сохраняется, заполните систему 50-процентной смесью пропиленгликоля и 50-процентной воды и создайте в контуре давление не более 15 фунтов на квадратный дюйм.

В начало

Шаг 7: Изолируйте линии подачи воды и гликоля
После проверки системы на герметичность тщательно изолируйте все линии гликоля и воды.Водопроводные трубы могут быть изолированы стандартной изоляцией из пенопласта. Гликолевые трубопроводы и внешние теплообменники должны быть изолированы стекловолоконной трубной изоляцией. Клейкую ленту можно использовать на стыках изоляции водопровода, а также использовать стыковочную ленту, которая поставляется с изоляцией труб из стекловолокна. Изоляцию, подверженную воздействию солнечных лучей, можно защитить пленкой или стойкой к ультрафиолетовому излучению краской. Стекловолоконная изоляция, используемая снаружи, должна быть защищена изоляционными покрытиями из ПВХ.

Приложение 6 к Руководству по солнечному отоплению воды и бассейнов FSEC (Приложение.pdf) предоставляет обширный список инструментов, необходимых для установки, обслуживания и ремонта солнечных водонагревательных систем.

Информация по поиску и устранению неисправностей, представленная в Руководстве по солнечному водонагревателю FSEC [PDF / 266KB], предлагает методы диагностики и устранения проблем в установках солнечных водонагревательных систем.

Два полезных источника от SRCC, которые предоставляют ценную информацию по установке солнечной водонагревательной системы: Солнечные водонагревательные системы OG-300 — Руководство по установке и обучающее видео для проверки солнечных водонагревательных систем (сегменты Внешний осмотр и Внутренний осмотр в рамках этот видеообзор установки системы с точки зрения инспектора). Вам понадобится Quick Time 7 для просмотра сегментов. Вы можете выбрать версию большого, среднего или малого формата в зависимости от скорости вашего соединения (используйте меньшую версию для более медленных скоростей соединения). Стенограммы этих сегментов доступны по следующим ссылкам:

Вопросы

  1. Какие пять важных характеристик здания следует оценить во время первоначального обследования участка?
  2. Каковы три распространенных метода установки зажимов крепления коллектора?
  3. Где должен быть шуруп при установке монтажного зажима в стропило и почему?
  4. Зачем нужен компрессионный блок при установке монтажной скобы между стропилами?
  5. Для одноэтажного здания, как можно разместить коллекторы на крыше и сколько людей требуется для этого?
  6. Каким образом можно установить солнечные коллекторы на крыше двух- и более-этажного дома, хотя это и не указано в материалах, представленных в этом уроке?
  7. Почему следует проявлять осторожность при подъеме черепицы, чтобы можно было установить медные выступы для водопровода?
  8. Какую функцию выполняет мигающий колпачок?
  9. Почему перед пайкой методом пота необходимо очистить и обработать флюсом обе поверхности медных труб и фитингов?
  10. Почему необходимо установить водопроводные трубы коллектора так, чтобы их можно было опорожнить?
  11. Что может произойти, если установить клапан сброса температуры / давления рядом с выпускным отверстием коллектора?
  12. Почему автоматический воздушный клапан должен быть установлен в вертикальном положении?
  13. Где лучше всего установить датчики дифференциальных регуляторов?
  14. Какова основная причина прокладки труб из мягкой меди между резервуаром-хранилищем и входом и выходом коллектора?
  15. Зачем устанавливать обратный клапан в солнечной водонагревательной системе?
  16. В солнечной водонагревательной системе с защитой от замерзания, как заполнить систему жидким теплоносителем и когда лучше всего выполнить эту задачу?
  17. Зачем нужен расширительный бак в солнечной системе водяного отопления с защитой от замерзания?
  18. Почему следует устанавливать байпасную линию и шаровые краны между резервуаром для хранения солнечной энергии и обычным нагревателем горячей воды для бытового потребления?
  19. Почему важно заполнить солнечную водонагревательную систему и создать избыточное давление перед установкой изоляции на водопроводных линиях?
  20. Как защитить изоляцию от ультрафиолетового излучения после установки изоляции труб на наружных водопроводных линиях?
  21. Какие печатные материалы следует оставить в здании после включения солнечного водонагревателя и проведения осмотра хозяином дома?

В начало

ответы

Установка солнечного водонагревателя

Если вы пытаетесь решить, подходит ли вам солнечное горячее водоснабжение, понимание требований к установке и процесса может быть полезным, чтобы лучше понять объем проекта солнечного горячего водоснабжения для вашего дома. Как и в случае любого сложного механического устройства, важно работать с авторитетной профессиональной установочной компанией, чтобы убедиться, что ваша солнечная система горячего водоснабжения правильно настроена.

Шесть ступеней к солнечной установке горячего водоснабжения

  1. Установите солнечные коллекторы на крышу
  2. Установить резервуары для хранения и теплообменник
  3. Установить системы трубопроводов для перекачиваемой жидкости
  4. Установить водопроводные трубы
  5. Установить системы управления
  6. Изолируйте систему

Хотя нет двух абсолютно одинаковых установок, это общие шаги, которым, вероятно, будет следовать любой подрядчик, устанавливающий солнечную систему горячего водоснабжения.Шесть шагов, подробно описанные ниже, предназначены для обзора процесса установки солнечной горячей воды и не отражают точный курс действий, который может предпринять каждый установщик.

Важно отметить, что эти шаги предназначены для объяснения типичного процесса установки для активной и косвенной установки солнечного нагрева воды. Большинство, но не все системы, установленные в США, являются активными косвенными системами. (Подробнее о типах систем, доступных здесь.)

Шаг 1: Установите солнечные коллекторы

В большинстве солнечных систем горячего водоснабжения первым шагом является установка солнечных коллекторов на крыше.Большинство солнечных коллекторов горячей воды похожи по форме на фотоэлектрические солнечные панели, и они также будут лежать на вашей крыше.

Чтобы правильно установить коллекторы, вашему установщику может потребоваться удалить части вашей черепицы и обнажить плоскую битумную бумагу, которая действует как защита между вашей черепицей и настилом крыши. После того, как подходящая поверхность найдена или создана, коллекторы устанавливаются на место и привинчиваются непосредственно к настилу крыши и лежащим под ней стропилам.

Шаг 2: Установите накопительные баки и теплообменник

Затем вашим коллекторам потребуется резервуар для хранения, куда они могут отправлять нагретую антифризную перекачивающую жидкость. Резервуар для хранения и содержащийся в нем теплообменник являются самой большой частью солнечной системы горячего водоснабжения и обычно расположены в подвале или хозяйственном туалете, где к ним можно получить доступ по линиям водоснабжения и трубкам антифриза.

Если вы заменяете резервуар для воды, работающий на газе, этот шаг по сути является проектом замены. Вы можете установить любое количество резервуаров для хранения в зависимости от размера вашего дома и использования воды. Кроме того, это когда вы захотите освободить место и установить резервный резервуар, который будет работать от электричества или газа на время, когда у вас закончится солнечная горячая вода.

Шаг 3: Установите системы трубопроводов для антифриза

Чтобы подключить ваши коллекторы к теплообменнику и резервуарам для хранения, ваш установщик проложит гибкий трубопровод от вашей крыши к вашему новому резервуару или резервуарам. Антифриз выходит из одной трубы на стороне ваших коллекторов и стекает в теплообменник. Будет установлена ​​дополнительная линия, чтобы соединить конец теплообменника с вашей крышей, чтобы жидкость могла циркулировать. Если у вас несколько коллекторов, для их соединения будут установлены дополнительные трубы.

Для установки этих трубопроводов антифриза требуется доступ к вашей крыше, что почти всегда будет означать вырезание пары отверстий в настиле крыши — одно для трубопровода, по которому антифриз спускается вниз, и одно для трубопровода, который отправляет его обратно в коллекторы. Эти отверстия не обязательно должны быть больше диаметра трубы, и их можно легко закрыть изоляционным материалом и запасной черепицей, когда установка будет завершена.

Шаг 4: Установите водопроводные трубы

Как и в случае с антифризом, вода должна проходить через вашу новую установку для горячего водоснабжения солнечными батареями.Линии водного транспорта, обычно в виде медных труб, должны проходить от вашего резервуара для хранения до остальной части вашего дома.

Скорее всего, в вашем доме уже проложены соответствующие водопроводные сети. Единственная работа, которую выполнит ваш установщик, — это отключить подключение к водопроводу от вашей старой системы горячего водоснабжения и подключить его к новому резервуару для хранения и резервной системе.

В качестве важного примечания вам также необходимо учитывать резервную инфраструктуру горячего водоснабжения. Если ваша резервная копия — электрический водонагреватель, необходимо установить надлежащую проводку.Если вы планируете использовать газ для резервного копирования горячей воды от солнечной энергии, необходимо провести газопровод к резервному накопительному резервуару.

Шаг 5: Установите системы управления

Два датчика температуры должны быть соединены проводкой и установлены вдоль вашей системы горячего водоснабжения. Один датчик должен быть подключен к коллекторам, а другой — к основанию резервуара для хранения. Эти устройства будут подключаться к центральной системе управления и указывать, когда следует циркулировать антифриз. Например, если температура в коллекторах ниже, чем температура в резервуаре, нет причин для циркуляции жидкости — фактически, это охладит вашу воду.

Также необходимо установить центральную систему управления и подключить ее к электросети в вашем доме. Это устройство будет действовать как «мозг» вашей новой солнечной установки для горячего водоснабжения, облегчая перекачку антифриза на основе данных, которые оно получает от датчиков температуры.

Шаг 6: Изолируйте систему

После того, как все части будут на своих местах, последний шаг в любой работе по горячему водоснабжению от солнечной энергии — изоляция каждой части. Ваш установщик заткнет дыры в вашей крыше, изолирует трубы и дважды проверит герметичность соединений между компонентами.Любая энергия, потерянная в системах трубопроводов или внутри самого резервуара-хранилища, означает потерю сбережений, поэтому крайне важно правильно изолировать вашу систему.

Солнечные водонагреватели | Министерство энергетики

Солнечные водонагреватели, также называемые солнечными системами горячего водоснабжения, могут быть экономичным способом получения горячей воды для вашего дома. Их можно использовать в любом климате, а топливо, которое они используют — солнечный свет — бесплатное.

Как они работают

Солнечные водонагревательные системы включают резервуары для хранения и солнечные коллекторы.Есть два типа солнечных водонагревательных систем: активные, у которых есть циркуляционные насосы и регуляторы, и пассивные, у которых нет.

Активные солнечные водонагревательные системы

Существуют два типа активных солнечных водонагревательных систем:

  • Системы прямой циркуляции
    Насосы обеспечивают циркуляцию бытовой воды через коллекторы в дом. Они хорошо работают в климате, где редко замерзает.
  • Системы косвенной циркуляции
    Насосы обеспечивают циркуляцию незамерзающего теплоносителя через коллекторы и теплообменник.Это нагревает воду, которая затем течет в дом. Они популярны в климате, склонном к отрицательным температурам.

Пассивные солнечные водонагревательные системы

Пассивные солнечные водонагревательные системы обычно дешевле, чем активные системы, но обычно не так эффективны. Однако пассивные системы могут быть более надежными и могут прослужить дольше. Существует два основных типа пассивных систем:

  • Пассивные системы со встроенным накопителем
    Они лучше всего работают в областях, где температура редко опускается ниже нуля.Они также хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
  • Системы Thermosyphon
    Вода течет через систему, когда теплая вода поднимается, а более холодная вода опускается. Коллектор необходимо установить под накопительной емкостью, чтобы в емкость поднималась теплая вода. Эти системы надежны, но подрядчики должны уделять особое внимание конструкции крыши из-за тяжелого резервуара для хранения. Обычно они дороже интегральных пассивных систем коллектор-накопитель.

Резервуары для хранения и солнечные коллекторы

Для большинства солнечных водонагревателей требуется накопительный резервуар с хорошей изоляцией. Баки для хранения солнечной энергии имеют дополнительный выход и вход, соединенные с коллектором и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду до того, как она поступает в обычный водонагреватель. В системах с одним резервуаром резервный нагреватель объединен с накопителем солнечной энергии в одном резервуаре.

В жилых помещениях используются солнечные коллекторы трех типов:

  • Плоский коллектор
    Плоские остекленные коллекторы — изолированные, защищенные от атмосферных воздействий коробки, которые содержат темную абсорбирующую пластину под одной или несколькими стеклянными или пластиковыми (полимерными) крышками .Плоские неглазурованные коллекторы, обычно используемые для солнечного обогрева бассейнов, имеют темную пластину-поглотитель, изготовленную из металла или полимера, без крышки или корпуса.
  • Интегральные коллекторно-накопительные системы
    Также известные как системы ICS или партии , они имеют один или несколько черных резервуаров или трубок в изолированном застекленном ящике. Холодная вода сначала проходит через солнечный коллектор, который предварительно нагревает воду. Затем вода поступает в обычный резервный водонагреватель, обеспечивая надежный источник горячей воды.Их следует устанавливать только в условиях умеренно-морозного климата, поскольку наружные трубы могут замерзнуть в суровую и холодную погоду.
  • Солнечные коллекторы с вакуумными трубками
    Они представляют собой параллельные ряды прозрачных стеклянных трубок. Каждая трубка содержит стеклянную внешнюю трубку и металлическую трубку-поглотитель, прикрепленную к ребру. Покрытие ребра поглощает солнечную энергию, но препятствует тепловым потерям. Эти коллекторы чаще используются для коммерческих приложений в США.

Солнечные водонагревательные системы почти всегда нуждаются в резервной системе в пасмурные дни и в периоды повышенного спроса.Обычные накопительные водонагреватели обычно обеспечивают резервное копирование и могут уже быть частью солнечной системы. Резервная система также может быть частью солнечного коллектора, например, резервуары на крыше с термосифонными системами. Поскольку система накопления со встроенным коллектором уже накапливает горячую воду в дополнение к накоплению солнечного тепла, она может быть укомплектована водонагревателем без резервуара или водонагревателем по запросу в качестве резервного.

Выбор солнечного водонагревателя

Перед покупкой и установкой солнечной водонагревательной системы необходимо сделать следующее:

Также необходимо изучить различные компоненты, необходимые для солнечных водонагревательных систем, в том числе следующие:

Установка и обслуживание Система

Правильная установка солнечных водонагревателей зависит от многих факторов.Эти факторы включают солнечные ресурсы, климат, местные строительные нормы и правила и вопросы безопасности; поэтому лучше всего обратиться к квалифицированному подрядчику по установке солнечных тепловых систем.

После установки правильное обслуживание вашей системы обеспечит ее бесперебойную работу. Пассивные системы не требуют особого обслуживания. Для активных систем обсудите требования к техническому обслуживанию со своим поставщиком системы и обратитесь к руководству пользователя системы. Сантехника и другие обычные компоненты водяного отопления требуют того же обслуживания, что и обычные системы.Стекло может потребоваться в сухом климате, где дождевая вода не обеспечивает естественного ополаскивания.

Регулярное обслуживание простых систем может проводиться не чаще, чем каждые 3–5 лет, предпочтительно подрядчиком по солнечной энергии. Системы с электрическими компонентами обычно требуют замены детали или двух через 10 лет. Узнайте больше об обслуживании и ремонте солнечных водонагревательных систем.

При отборе потенциальных подрядчиков на установку и / или техническое обслуживание, задавайте следующие вопросы:

  • Есть ли у вашей компании опыт установки и обслуживания солнечных водонагревательных систем?
    Выберите компанию, у которой есть опыт установки системы нужного вам типа и обслуживания выбранных вами приложений.
  • Сколько лет ваша компания имеет опыт монтажа и обслуживания солнечного отопления?
    Чем больше опыта, тем лучше. Запросите список прошлых клиентов, которые могут предоставить рекомендации.
  • Имеет ли ваша компания лицензию или сертификат?
    В некоторых штатах требуется наличие действующей лицензии сантехника и / или подрядчика по солнечной энергии. Свяжитесь с вашим городом и округом для получения дополнительной информации. Подтвердите лицензирование с советом по лицензированию подрядчиков вашего штата.Совет по лицензированию также может сообщить вам о любых жалобах на подрядчиков, получивших государственную лицензию.
Повышение энергоэффективности

После того, как водонагреватель правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить счета за нагрев воды, особенно если вам требуется резервная система. Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Другие варианты водонагревателя

Стоят ли они затрат?

Установка солнечного водонагревателя — один из популярных способов для домовладельцев снизить свои счета за электроэнергию.Эти системы используют возобновляемые источники энергии, чтобы снизить потребность в электроэнергии из сети, обеспечивая при этом большие объемы горячей воды.

В этом блоге мы объясним, как работают солнечные водонагреватели, рассмотрим популярные бренды, дадим советы по выбору подходящего для вас и, самое главное, покажем вам, сколько денег вы можете сэкономить.

Что такое солнечный водонагреватель?

В отличие от традиционных водонагревателей, солнечные водонагреватели не используют энергию из сети для нагрева воды. Вместо этого в этих высокоэффективных приборах используются специальные солнечные коллекторы на вашей крыше для получения энергии от солнца.Собранная солнечная энергия затем используется для нагрева воды в вашем доме.

Солнечные водонагреватели были чрезвычайно популярны в прошлом, потому что они сокращают ваши счета за электроэнергию и позволяют нагревать воду с помощью чистой энергии. Солнечные коллекторы напрямую нагревают вашу воду и не поставляют в ваш дом никакой другой солнечной энергии.

В последнее время люди выбирают водонагреватели с электрическим тепловым насосом, которые сочетаются с домашними системами солнечных батарей. Электрические тепловые насосы используют энергию сети для нагрева воды, однако в сочетании с домашней солнечной системой они по-прежнему могут работать на солнечной электроэнергии.

Если вы не можете установить полноценную домашнюю солнечную систему или у вас есть дом, не подключенный к электросети, автономный солнечный водонагреватель может быть отличным вариантом.

Как работают солнечные водонагреватели?

Солнечные водонагревательные системы могут производить достаточно горячей воды, чтобы удовлетворить большую часть ваших ежедневных потребностей в горячей воде.

Существуют два основных типа солнечных водонагревателей для бытового и коммерческого использования:

  1. Активные солнечные водонагреватели
  2. Пассивные солнечные водонагреватели

Каждый из них работает по-своему и состоит из разного оборудования.

Активные солнечные водонагреватели

В активных солнечных водонагревателях используется насос для циркуляции горячей воды из солнечных коллекторов или абсорберов в ваш дом. Обычно их устанавливают в районах с более холодным климатом, поскольку вода хранится в резервуаре, который можно хранить в помещении, чтобы предотвратить замерзание.

Существуют два различных типа активных солнечных водонагревателей:

  • Активные прямые системы , в которых вода нагревается непосредственно в коллекторах, а затем направляется в смеситель и душ.Солнечные коллекторы обычно представляют собой металлические или стеклянные трубки.
  • Активные непрямые системы , в которых жидкий теплоноситель, такой как пропиленгликоль, нагревается внутри солнечных коллекторов, а затем передает тепло водопроводу с помощью теплообменника в замкнутой системе. При циркуляции теплоносителя в системе происходит некоторая потеря тепла.

Пассивные солнечные водонагреватели

Пассивные солнечные водонагреватели не используют циркуляционные насосы для подачи горячей воды.Вместо этого они полагаются на конвекцию как на систему циркуляции, где более горячая вода поднимается на поверхность, а холодная опускается вниз, чтобы обеспечить циркуляцию воды.

Пассивные солнечные системы водоснабжения обычно дешевле активных, так как не требуют специального оборудования для перекачивания воды.

Есть два основных типа пассивных солнечных водонагревателей:

  • Солнечные водонагреватели со встроенным коллектором — это большие резервуары для хранения черной воды, встроенные в изолированную коробку с крышкой, пропускающей солнечный свет.Солнечный свет нагревает воду прямо в черных резервуарах, которая затем попадает в вашу водопроводную систему, когда вам нужна горячая вода.
  • В пассивных термосифонных системах используются плоские металлические пластинчатые коллекторы для нагрева небольших объемов воды на крыше. Когда вы открываете краны горячей воды, горячая вода в верхней части коллектора партии стекает с вашей крыши в ваши краны. Обычно они рассчитаны на 40 галлонов воды.

Многие пассивные системы включают в себя безбаковый нагреватель в качестве резервного источника энергии, который может быть газовым или электрическим.

Узнайте, сколько вы можете сэкономить с солнечной батареей

Какие марки солнечных водонагревателей самые популярные?

Поскольку солнечные технологии продолжают находить новые применения в нашей повседневной жизни, все больше компаний производят солнечные обогреватели. Это одни из самых популярных моделей на рынке сегодня.

  • Duda Diesel производит оборудование, использующее биодизель и другие альтернативные виды топлива. Они предлагают ряд солнечных водонагревателей для жилого и коммерческого использования.
  • Sunbank Solar производит коллекторы, насосы, плиты и другие компоненты для солнечных водонагревательных систем.
  • SunEarth предлагает ряд решений для солнечной энергии для домов и предприятий, включая солнечные системы и элементы нагрева воды.
  • Apricus и Rheem — два наиболее популярных солнечных водонагревателя.

Сколько вы потратите на солнечный водонагреватель, зависит от того, какую систему и какой размер вы выберете.

Пассивные солнечные водонагреватели меньшего размера могут стоить около 3000 долларов, в то время как активная система большего размера может стоить более 10000 долларов.

Как правильно выбрать солнечный водонагреватель

Каждый тип солнечной системы водяного отопления лучше всего работает в разных условиях.

  • Системы Direct лучше всего работают в местах, где нечасто бывает температура ниже нуля. В холодном климате непрямые активные системы более устойчивы к замораживанию.
  • Хотите, чтобы ваша солнечная система отопления выполняла двойную функцию? Инвестируйте в систему косвенного обращения. Нагревательную жидкость можно перенаправить на обогрев вашего бассейна или спа в перерывах между работой, чтобы обеспечить ваш дом подогретой водой.
  • Семьи, которые используют больше теплой воды в светлое время суток, получают выгоду от встроенных пассивных систем. Производя несколько небольших порций подогретой воды, членам семьи не нужно беспокоиться о том, что у них будет достаточно горячей воды для утреннего душа.
  • Крыша больше, чем земля? На крыше помещается термосифонный солнечный водонагреватель, который оставляет больше места в жилом помещении.
  • Интегральные коллекторные системы хранения могут весить более 400 фунтов, поэтому вы должны быть уверены, что ваша крыша сможет выдержать вес тяжелого резервуара для воды.

Вы также должны учитывать, сколько солнечного света получает ваша собственность, сколько горячей воды вы используете ежедневно и ваш бюджет.

При покупке вариантов солнечного водонагревателя обращайте внимание на рейтинги Корпорации по оценке и сертификации солнечной энергии (SRCC). Рейтинги SRCC позволяют легко сравнивать различные бренды и модели, используя экспертные данные третьих сторон.

Каждый объект недвижимости уникален, поэтому вам также следует обратиться за советом к специалисту, чтобы выбрать идеальную систему для своего дома.Поговорите с установщиком в вашем районе, чтобы узнать больше о предлагаемом оборудовании для вашего проекта.

Найдите лучшего установщика солнечных батарей в вашем районе

Сколько денег вы можете сэкономить с солнечным водонагревателем?

Солнечные водонагреватели требуют значительных первоначальных вложений — в некоторых случаях около 5000 долларов.

Однако после установки солнечная система горячего водоснабжения постепенно начнет окупать свою стоимость в виде более низких счетов за коммунальные услуги.Фактически, солнечные водонагреватели обычно могут сократить ваши расходы на нагрев воды от 50% до 80%!

Когда вы достигнете конца периода окупаемости солнечной энергии, ваш солнечный водонагреватель будет производить почти бесплатную горячую воду в течение оставшегося срока службы системы! Кроме того, поскольку у солнечных водонагревателей нет движущихся частей, они имеют относительно низкие затраты на техническое обслуживание.

Имейте в виду, что в зависимости от того, сколько горячей воды вы используете, вам, возможно, придется полагаться на резервную систему горячего водоснабжения, привязанную к сети.

Чтобы рассчитать потенциальную экономию, вам нужно знать:

  • Сколько горячей воды необходимо вашей семье ежедневно.
  • Стоимость заправки резервного отопителя. Обратитесь в местную коммунальную компанию для получения дополнительной информации о затратах на электроэнергию для резервных нагревателей.
  • Рейтинг SRRC или коэффициента солнечной энергии для предполагаемого оборудования. Эти числа дают вам представление о том, насколько эффективно ваш прибор будет использовать собранную солнечную энергию.
  • Сколько вы используете горячую воду в светлое время суток.Использование большего количества горячей воды при меньшем количестве солнечного света означает большую зависимость от дорогостоящей электросети.
  • Ожидаемый срок службы вашей солнечной водонагревательной системы. Чем дольше служат компоненты вашей системы отопления, тем больше вы сэкономите.

С помощью этой информации вы можете определить годовые эксплуатационные расходы вашего солнечного водонагревателя. Сравните это с вашими регулярными ежемесячными расходами на коммунальные услуги, чтобы увидеть, какую экономию энергии вы можете получить, переключившись на солнечную энергию.

Какие скидки и льготы доступны для солнечных водонагревателей?

Инвестиционный налоговый кредит, также известный как федеральный налоговый кредит на солнечную энергию, предлагает кредит в размере 26% от стоимости установки солнечного водонагревателя.Итак, допустим, ваш солнечный водонагреватель стоит 5000 долларов. Вы получите налоговый кредит в размере 1300 долларов США, в результате чего общая стоимость вашей системы снизится до 3700 долларов США.

Ваша местная коммунальная компания может также предлагать специальные скидки или скидки на установку квалифицированного оборудования. Например, Hawaii Energy предлагает скидки в размере 750 долларов клиентам, которые устанавливают солнечный водонагреватель.

Найдите в своем районе установщика солнечных водонагревателей, чтобы снизить расходы на коммунальные услуги без ущерба для комфорта.

Что мне выбрать: солнечный водонагреватель или домашнюю солнечную систему?

Солнечные водонагреватели были популярным вариантом еще несколько лет назад. Текущая тенденция заключается в том, что домовладельцы просто устанавливают вместо них систему солнечных батарей.

Почему? Потому что стоимость солнечных панелей сильно упала за последние годы. Самый экономичный вариант — соединить жилую систему солнечных панелей с электрическим водонагревателем. Система солнечных батарей покроет не только ваши расходы на горячую воду, но и затраты на электроэнергию всего вашего дома. Plus, электрические водонагреватели более эффективны, чем даже самые качественные солнечные водонагреватели.

Конечно, в некоторых случаях могут быть полезны солнечные водонагреватели. Они более эффективны, чем солнечные панели, в их специфической функции — нагревании воды. Солнечный свет должен только нагревать воду, а не превращаться в электричество, которое затем приводит в действие систему для нагрева воды.

Солнечные водонагреватели также требуют гораздо меньше места на крыше, чем полная солнечная система. Если у вас очень мало места, солнечные водонагреватели могут быть лучшим способом использовать солнечную энергию.

Местные компании, производящие солнечную энергию, смогут установить как солнечные панели, так и солнечные водонагреватели. Они также смогут определить, что для вас будет лучше — получить только одно или оба. Для получения дополнительной информации, в том числе о том, сколько будет стоить солнечная энергетическая установка для вашего дома, обратитесь к проверенному местному установщику солнечной энергии в вашем районе.

Какие лучшие предложения по солнечной энергии сейчас доступны в вашем городе?

Основные выводы


  • Солнечные водонагреватели используют солнечную энергию для нагрева воды с помощью солнечных коллекторов на вашей крыше.
  • В активных солнечных водонагревателях используется насос, который перекачивает горячую воду из солнечных коллекторов в ваш дом.
  • В пассивных солнечных водонагревателях для циркуляции воды используется конвекция, а не насосы.
  • Солнечные водонагреватели могут стоить до 5000 долларов, но они могут вдвое сократить расходы на нагрев горячей воды.
  • Солнечные водонагреватели имеют право на федеральную налоговую льготу. Местные органы власти и коммунальные предприятия могут предложить дополнительные стимулы.
Установка электрического водонагревателя

: пошаговое руководство

Установка электрического водонагревателя не так сложна, как вы думаете, особенно если вы любитель DIY.Но прежде чем взяться за работу, вы должны учитывать, что вам нужно будет выполнить некоторые основные работы по сантехнике, а также электромонтажные работы. Если такие задачи заставляют вас нервничать, вы можете позвонить в множество уважаемых компаний, чтобы установить ваш новый водонагреватель. Но если вы готовы принять вызов, вы можете сэкономить немного денег и сделать это самостоятельно.

Электрические водонагреватели обычно прослужат от 8 до 10 лет, прежде чем их потребуется заменить. То, что ваш водонагреватель протекает, не означает, что срок его службы подошел к концу.Перед покупкой нового водонагревателя вы должны устранить утечку, если вы еще этого не сделали. Много раз утечку можно устранить. Однако, если вы обнаружите, что источник утечки находится в самом резервуаре, единственный выход — заменить водонагреватель.

Подготовка к установке электрического водонагревателя

Если вы определили, что вам необходимо приобрести новый водонагреватель, возможно, вы захотите ознакомиться с нашим руководством для покупателей, которое поможет вам найти лучший вариант, отвечающий вашим потребностям. И, если вы решите установить водонагреватель самостоятельно, вам нужно будет снять старый водонагреватель и утилизировать его должным образом.

Инструменты и расходные материалы

Устраните вашу сантехнику в чрезвычайной ситуации уже сегодня!

Установка электрического водонагревателя

Установка электрического водонагревателя намного проще, чем установка газового обогревателя, но это все же небольшая проблема. Если вам неудобно работать с электричеством и водопроводом, мы настоятельно рекомендуем нанять профессионала для установки, кроме того, они обычно утилизируют ваш старый водонагреватель за вас.

Пошаговые инструкции по установке электрического водонагревателя:

Отключите электричество

Шаг 1

Отключите электричество для вашего водонагревателя на панели автоматического выключателя.

Проверьте проводку водонагревателя с помощью тестера напряжения, чтобы убедиться, что агрегат выключен. Это не рассматривается в видео ниже, но вы всегда должны проверять, что водонагреватель не получает электричество после отключения с помощью автоматического выключателя, прежде чем работать с ним .

Аварийная сантехника

Звоните сейчас!

Откройте кран горячей воды и дайте воде стечь, пока она не станет холодной. Этот шаг не рассматривается в видео, однако он гарантирует, что вы сможете безопасно опорожнить резервуар, не подвергаясь ожогам. .

Перекройте подачу холодной воды к водонагревателю (находится в верхней части агрегата).

Подсоедините шланг к сливному клапану водонагревателя. Откройте вентиль и слейте воду из бака (или в слив в полу, или даже в ведра).

Если вы закрыли кран горячей воды на шаге 1, вам нужно открыть его снова. Вы также можете открыть клапан T&P. Это поможет воде быстрее стекать, позволяя воздуху проникать в резервуар.

Отсоедините электрические провода

Шаг 3

Отсоедините электрические провода в верхней части водонагревателя.Убедитесь, что вы сначала отключили автоматический выключатель в коробке выключателя. Затем перед запуском проверьте провода тестером напряжения.

Закройте провода крышкой и пометьте их (или сделайте снимок), чтобы избежать путаницы при подключении нового водонагревателя в будущем.

Отсоедините водопровод

Шаг 4

Отсоедините линии подачи горячей и холодной воды. Если водонагреватель был подключен к медному трубопроводу, возможно, вам придется разрезать трубы.Если вам нужно разрезать трубы, используйте труборез и оставьте как можно большую часть трубы.

Если выпускная труба T&P в хорошем состоянии, вы можете снять ее с клапана T&P и повторно использовать на своем новом водонагревателе.

Снимите старый водонагреватель

Шаг 5

Когда резервуар опустеет, снимите старый водонагреватель с тележкой.

Установите новый бак на место. Мы рекомендуем установить новый бак в дренажный поддон.Узнай почему.

Убедитесь, что ваше электрическое питание должно подходить к резервуару. Дважды убедитесь, что у вас есть доступ к панелям и сливному клапану для обслуживания.

Аварийный водопровод — круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Подготовьте водопроводные линии

Шаг 6

Если в вашем старом водонагревателе использовались медные трубы, и необходимо было разрезать трубы, Нужно будет подготовить трубы с помощью наждачной бумаги. Протрите концы труб наждачной бумагой, пока они не засияют.

Подключение электропроводки

Шаг 7

Снимите крышку распределительной коробки , чтобы получить доступ к электрическим проводам.

Подсоедините провод заземления к зеленому винту заземления. Соедините остальные провода вместе, скрутив их с помощью соединителей. Используйте предыдущие соединения проводов в качестве руководства и подключите провода так же, как вы их удалили. Следуйте своим меткам ярлыка или изображению, которое вы сделали, начиная с шага 3.Затем установите крышку распределительной коробки.

Подсоедините линии подачи и включите воду

Шаг 8

Подсоедините линии подачи горячей и холодной воды . Обязательно подсоедините трубу холодной воды к входу холодной воды на водонагревателе (легко ошибиться, подключив холодную к горячей).

Если в вашем старом водонагревателе использовались медные трубы, вы можете снова подключить к нему медные трубы. Однако мы настоятельно рекомендуем использовать гибкие шланги для соединений.Это не только проще, но и рекомендуется для защиты от землетрясений. Ваша сантехника будет отличаться в зависимости от вашей первоначальной конфигурации и ваших предпочтений. .

Присоедините гибкие шланги к ниппелям на водонагревателе. В большинстве случаев вам нужно будет закрепить резьбу сантехнической лентой. Мы рекомендуем использовать диэлектрические соединители для присоединения гибких шлангов к трубам горячей и холодной воды. Эти фитинги помогут уменьшить коррозию между двумя разными металлами.

Проверьте герметичность соединений гибких шлангов , открыв кран горячей воды на ближайшем водопроводном кране. Затем включите подачу холодной воды к вашему водонагревателю. Этот шаг не рассматривается в видео, но мы рекомендуем дважды проверить вашу сантехнику , прежде чем продвинется вперед . Если утечек нет, продолжайте наполнять бак водонагревателя водой.

Когда бак заполнится, вода начнет вытекать из крана горячей воды.

Получите лучшую цену на водонагреватель

Ремонт и установка

Получите предложения от квалифицированных местных подрядчиков

Присоедините нагнетательную трубу T&P

Шаг 9

Установите нагнетательную трубу на клапан T&P.Конец трубы должен находиться в пределах 6 дюймов от пола.

  • Используйте медный фитинг с наружной резьбой 3/4 дюйма.
  • Нанесите смазку на трубу снаружи и внутри фитинга клапана.
  • Присоедините фитинг к фитингу клапана T&P и затяните.
  • Очистите фитинг конец трубы
  • Нанесите флюс для пайки на внутреннюю часть фитинга с наружной резьбой и снаружи трубы
  • Присоедините трубу к фитингу
  • Используйте припой и горелку для соединения трубы.

Включите питание и удалите воздух из линий горячей воды

Step 10

После того, как бак водонагревателя наполнится водой, включите прерыватель цепи на главном блоке питания. ВНИМАНИЕ: Включение питания до того, как бак будет полностью заполнен, может привести к высыханию электрических элементов, если они не полностью погружены в воду. Это может испортить ваши электрические нагревательные элементы.

Если на водонагреватель не подается питание, обязательно отключите автоматический выключатель ПЕРЕД проверкой электрических соединений на водонагревателе.

Удаление воздуха из трубопроводов горячей воды

Шаг 11

По удалите воздух из резервуара и водопровода, дайте крану горячей воды поработать в течение нескольких минут, пока он не перестанет «разбрызгиваться».

Может пройти несколько часов, прежде чем вода в баке полностью нагреется.

Рекомендуемая настройка температуры составляет 120 ° по Фаренгейту.

Подождите пару часов и проверьте выпускную трубу T&P.Если из трубы капает вода, давление может быть слишком высоким.

Аварийная сантехника — круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Посмотреть видео

Отремонтируйте вашу сантехнику в чрезвычайной ситуации сегодня!

Взгляд за пределы установки: почему домашние хозяйства не могут максимально эффективно использовать солнечные системы горячего водоснабжения

Основные моменты

Мы проводим интервью с австралийскими домашними хозяйствами об их опыте использования систем SHW.

Выявляем активных и пассивных пользователей ТБО. Активные пользователи обычно недовольны своей системой.

Пассивные пользователи обычно довольны, но имеют относительно неэффективные системы.

Домовладельцы пытаются объединить использование горячей воды и работу системы, что снижает эффективность.

Политика должна охватывать поддержку до и после установки, а также стимулы для установки.

Реферат

В этом документе исследуются ответы домохозяйств на вопросы устойчивости и внедрение энергосберегающих технологий. Наш пример солнечных систем горячего водоснабжения подчеркивает сложность и разнообразие ответов на низкоуглеродные технологии. Хотя системы ТБО могут обеспечить большую часть горячего водоснабжения в домашних условиях и снизить выбросы углерода, было проведено мало исследований, чтобы выяснить, как системы ТБО интегрируются в повседневную жизнь. Мы опираемся на культурные представления о домашнем хозяйстве для выявления пассивных и активных пользователей систем ТБО и используем модель, которая показывает, как использование технологий зависит от взаимосвязей между культурными нормами, системами обеспечения, материальными элементами дома и практикой.Ключевой вывод заключается в том, что домохозяйства могут быть плохо подготовлены к тому, чтобы максимально использовать свои системы ТБО, и не иметь для этого поддержки после установки. Таким образом, осознанное и эффективное использование систем ТБО является ошибкой. Текущая политика в основном направлена ​​на субсидирование покупки и установки при условии, что этого достаточно для целей сокращения выбросов. Наш анализ свидетельствует об обратном. Области, которые мы выделяем для совершенствования политики и практики, включают независимые консультации перед покупкой, качество монтажа и практические рекомендации по эксплуатации системы и взаимодействию со схемами использования горячей воды.

Ключевые слова

Солнечная горячая вода

Дом

Низкоуглеродные технологии

Установка

Устойчивое развитие

Изменение климата

Рекомендуемые статьиЦитирующие статьи (0)

Просмотр аннотации

Copyright © 2015 Авторы. Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

Orlando FL Solar Panels Service

Absolute Best Plumbing — один из ведущих поставщиков услуг по обслуживанию, ремонту и установке солнечных панелей в Орландо и центральной Флориде.Мы — профессиональный сантехнический подрядчик, обслуживающий коммерческих и частных клиентов по всей центральной Флориде. Мы также гордимся тем, что являемся официальным дилером Solene. Как авторизованный продавец солнечных панелей Solene, мы обладаем высокой квалификацией для установки, обслуживания, обслуживания, ремонта и настройки продуктов Solene в режиме отпуска.

Продукты

Solene предлагают чистый и экономичный способ нагрева воды в вашем доме или коммерческой недвижимости. С солнечными панелями Solene вы можете стать экологически чистыми и помочь сохранить окружающую среду, в то же время снизив свои затраты на электроэнергию.Солнечные панели Solene могут снизить ваши счета за отопление воды до 85%. Это связано с тем, что для нагрева воды в нем используется энергия солнца, а не энергия, поставляемая вашей энергетической компанией. Системы водяного отопления Solene могут также снизить выбросы CO2 и других токсинов, выделяемых традиционными системами водяного отопления, тем самым защищая окружающую среду. Системы Solene также могут помочь вам снизить налогооблагаемый доход и предоставить федеральный налоговый кредит в размере 30%. Дополнительно могут быть доступны скидки на коммунальные услуги, государственные и местные скидки.Solene предлагает специальное финансирование для тех, кто соответствует требованиям. Наконец, все системы Solene имеют беспрецедентную гарантию, которая дает вам уверенность, которую вы заслуживаете. По всем этим и другим причинам Absolute Best Plumbing с гордостью предоставляет услуги по установке, ремонту и техническому обслуживанию Solene домовладельцам и владельцам бизнеса по всей центральной Флориде. Если вы хотите начать экономить деньги на расходах на электроэнергию уже сегодня, позвоните в Absolute Best Plumbing и поговорите с одним из наших экспертов Solene.

Установка солнечных панелей Solene

Когда дело доходит до услуг по установке солнечных панелей Solene, вы можете рассчитывать на опытных профессионалов из Absolute Best Plumbing.Наши сантехники могут прийти в ваш дом или коммерческую недвижимость и профессионально установить вашу водонагревательную систему Solene уже сегодня, с минимальными неудобствами для вашего дома или бизнеса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
