Программы для 3D-принтера: моделирование, слайсеры, печать

Ищете программное обеспечение для 3D-принтеров? Ознакомьтесь с нашим руководством. В обзоре мы собрали лучшие программные инструменты для 3D-печати.



Из статьи вы узнаете, какая программа больше всего подходит для каждого этапа 3D печати — какое ПО требуется для проектирования 3D-моделей с нуля, для подготовки моделей, печати и калибровки 3D принтера.
Также мы отметили, какие программы больше подойдут новичкам, а какие профессионалам, какое ПО доступно на русском языке, а какое только на английском, привели ссылки для скачивания.


Большинство приведенных в статье программ бесплатны для всех, некоторые — для студентов, преподавателей и проектов Open Source.


Содержание:







Рабочий процесс 3D-печати


Если вы новичок в 3D-печати, вам интересно будет узнать, зачем существует так много разных программ в этой сфере и чем они отличаются.

В этой статье мы рассказываем о разных типах ПО для 3D-принтера и даем ссылки для скачивания.



В 3D-печати используется четыре основных типа программного обеспечения, которые выполняют свои функции последовательно.



Моделирование

Программное обеспечение для 3D-моделирования позволяет создавать 3D-модели на компьютере. Вы можете спроектировать что угодно, от отвертки до модели автомобиля.

Конечно, если вы не хотите создавать собственную 3D-модель, вы можете скачать 3D-модели сделанные другими — их много на таких сайтах, как 3DToday и Thingiverse.


Редактирование

Просмотр, редактирование и ремонт моделей для печати в формате STL. Независимо от того, создаете ли вы свою собственную 3D-модель или загружаете ее из интернета, чаще всего вы получаете STL-файл. Однако не все файлы STL идеальны, а некоторые могут иметь и явные недостатки. Дефекты моделей приводят к браку или сбоям при печати.

Программное обеспечение просмотра, редактирования и ремонта файлов STL позволяет визуализировать, изменять и исправлять файлы STL, чтобы гарантировать, что они готовы к 3D-печати. Обычно такое ПО совмещено со следующей разновидностью программ для 3D-печати — слайсерами.



Нарезка на слои

Слайсер преобразует STL-файл в G-код — управляющий код для принтера, содержащий команды для печати каждого слоя модели и последовательность их применения. Зачастую слайсер содержит в себе функции диагностики и ремонта или автоисправления моделей.

 Читать: Лучшие слайсеры для 3D-печати


Калибровка

Программа для калибровки помогает откалибровать принтер и упрощает подбор параметров для оптимальной печати. Она нужна как при первоначальной настройке принтера, так и в процессе использования — для определения параметров печати конкретного пластика.



Печать

Хост — программа для печати, она отвечает за передачу G-кода на принтер, позволяет отслеживать процесс печати и изменять настройки в режиме реального времени, если принтер подключен к компьютеру. Многие принтеры имеют встроенное ПО, печатающее модели с флешки или карты памяти.
Часто функционал слайсера и хоста объединен в одной программе.

Эти четыре типа программного обеспечения для трехмерной печати позволяют воплотить цифровую 3D-модель в физический 3D-объект.


ПО


Характеристики:

  • Название: Cura

  • Функции Slicer, 3D Printer Host

  • Уровень: Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Cura

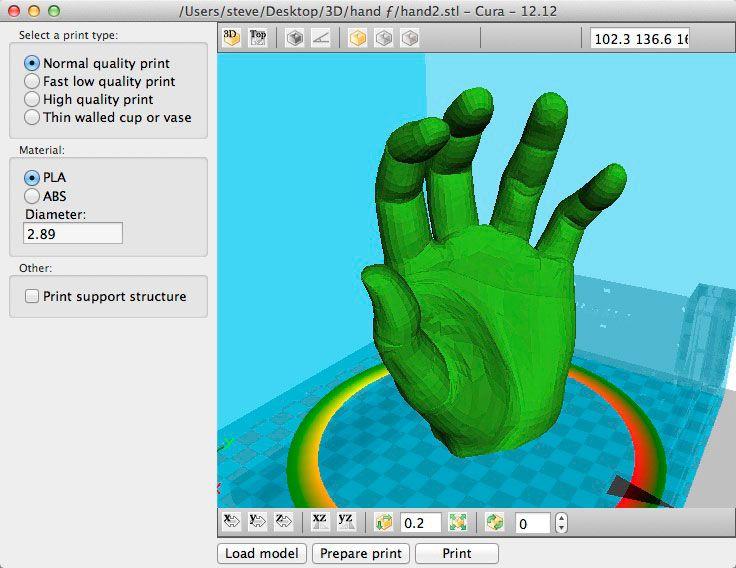

Cura — программное обеспечение для 3D-принтеров Ultimaker, также его можно использовать с большинством других 3D-принтеров.

Его исходный код открыт, а функционал может быть расширен через систему плагинов

Это простое в использовании ПО позволяет управлять основными параметрами 3D-печати через простой интерфейс. Начните в режиме «Основной», где можно выбрать настройки качества печати. Если нужно более точное управление настройками качества печати, перейдите в режим «Эксперт».

Cura может непосредственно управлять 3D-принтером, для он должен быть подключен к ПК в течение всего времени печати.


Полная интеграция с CAD-софтом, подобным Solid-Works и Siemens NX, показывает применимость данного ПО в профессиональной деятельности, но для подавляющего большинства домашних пользователей, Cura — это простой и доступный слайсер для 3D-печати.



Бесплатное программное обеспечение для слайсинга и 3D-печати

Repetier-Host


Характеристики:

  • Название: Repetier-Host

  • Функции Slicer, 3D Printer Host

  • Уровень: средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Repetier



Repetier — опенсорсная программа для управления 3D-принтером и слайсерами.


С Repetier возможна печать несколькими экструдерами, их может быть до 16. Программа работает с разными слайсерами и поддерживает большинство существующих 3D-принтеров. Количество возможных настроек порадует любителей детально контролировать каждый нюанс.

Одна из особенностей Repetier — возможность удаленного доступа через сервер, — можно контролировать печать по сети, откуда угодно.


Бесплатное программное обеспечение для слайсинга и 3D-печати

Утилита калибровки 3D принтеров



Характеристики:

  • Название: утилита для калибровки принтеров

  • Функции калибровка принтеров

  • Уровень: Средний

  • Язык: Русский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: Утилита для калибровки принтеров



Утилита для калибровки принтеров — это простая программа, которая позволяет произвести первоначальную настройку принтера, а в дальнейшем настраивать принтер под конкретный пластик. Со слов автора: “Писал я её изначально для себя, но сейчас решил всё таки выложить для всеобщего доступа, возможно кому-то она будет полезна.” Описание программы можно прочитать на сайте 3DToday, продолжение, окончание.


Бесплатное программное обеспечение для калибровки принтера

3D-Tool Free Viewer


Характеристики:

  • Название: 3D-Tool Free Viewer

  • Функции STL анализирование

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: 3d-Tool Viewer



3D-Tool Free Viewer — это продвинутый просмотрщик STL, который также позволяет проверять структурную целостность и пригодность файла для печати. Например, функция «поперечное сечение» позволяет взглянуть внутрь модели и проверить толщину стенки.

Это может быть полезно, когда есть необходимость проверить STL-файл на наличие ошибок перед тем, как начать 3D-печать, либо надо просмотреть большое количество моделей — в такой программе это намного быстрее и удобней, чем в слайсере.


Бесплатное программное обеспечение для просмотра 3D-моделей

MakePrintable


Характеристики:

  • Название: MakePrintable

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить:  MakePrintable



В этом веб-сервисе можно проверить файлы моделей на наличие ошибок и исправить их. Сервис “понимает” и распознает более 15 форматов входящих файлов и обрабатывает файлы размером до 200 мегабайт, а также может напрямую подключаться к Sketchup, Blender и аккаунту на Thingiverse, и импортировать файлы оттуда. Загруженные файлы анализируются на наличие ошибок, проблем с поддержками и толщиной стенок, а затем автоматически исправляются с сохранением качества. Параметры исправления и исходящей детализации можно задавать вручную, либо выбрать один из основных режимов..



“Лечение” происходит в облачном сервисе, мощности которого позволяют провести процесс точно и быстро.

Файлы можно выводить в разных форматах и печатать прямо из сервиса, на выбор.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати

Meshmixer


Характеристики:

  • Название: Meshmixer

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Meshmixer



Meshmixer — продвинутое программное обеспечение для просмотра, проверки, редактирования и исправления STL файлов.

Оно особенно хорошо для выявления потенциальных проблем и их автоматического восстановления. Это часть семейства программного обеспечения для 3D-печати Autodesk.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати


MeshLab


Характеристики:

  • Название: MeshLab

  • Функции: STL редактор, STL восстановление

  • Уровень: Профессионал

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить:  MeshLab



MeshLab — это усовершенствованное программное обеспечение для редактирования STL, которое позволяет вам исправлять и редактировать поверхности, объединять объекты и повышать качество моделей для печати. ПО работает не только с готовыми STL-файлами, но может и конвертировать в них облако точек полученное от 3D-сканера.




Включены такие функции, как устранение шума.



Заполнение “дыр” в моделях.



Оптимизация модели.



Упрощение, для уменьшения размера файла и более быстрой печати.




Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL



Netfabb


Характеристики:

  • Название: Netfabb

  • Функции: STL Восстановление, Слайсер

  • Уровень: профессионал

  • Язык: Английский

  • Цена: Бесплатно для студентов

  • ОС: Windows

  • Скачать/посетить: Netfabb



Netfabb — это программное обеспечение для слайсинга, которое предлагает расширенные функции анализа и редактирования STL, позволяя вам исправить модель до нарезки.

Компания предлагает бесплатную трехлетнюю лицензию Netfabb для студентов.



Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL


TinkerCAD


Характеристики:

  • Название: TinkerCAD

  • Функции Дизайн

  • Уровень Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить :TinkerCAD



TinkerCAD — браузерное приложение для автоматизированного проектирования (CAD), которое послужит хорошей отправной точкой для начинающих.

  Похожее на 3D Slash, это приложение может использоваться для 3D-печати и создания 3D-моделей из шаблонов простых форм. TinkerCAD также позволяет создавать геометрические фигуры в 2D и преобразовывать их в 3D-модели.

Однако набор функций TinkerCAD несколько ограничен по сравнению с такими, как Blender, FreeCAD и SketchUp, поэтому для сложных проектов пользователям лучше переключаться на более мощный инструмент.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати



3D Slash


Характеристики:

  • Название: 3D Slash

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: 3D Slash



3D Slash — принципиально упрощенное для начинающих ПО для моделирования, в котором модели можно собирать по принципу блочного конструктора (типа LEGO).


Просто соединяйте “кирпичики”, либо отделяйте их от начального большого блока с помощью таких инструментов, как “молоток” или “дрель”. Также можно использовать разные цвета и текстуры из изображений, или загрузить текст или лого в плоском векторном изображении и сделать его объемным.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.


Sculptris


Характеристики:

  • Название: Sculptris

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Sculptris



Sculptris — это инструмент для виртуальной скульптуры, с функциональностью сравнимой с физической модельной глиной. Это фантастический инструмент для моделирования, если ваша основная цель — создавать статуи или статуэтки в классической манере. Идеально для желающих научиться скульптуре и студентов художественных вузов.


Sculptris совершенно бесплатен. Он позиционируется как ступень к более сложному и функциональному приложению ZBrush.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, лучший 3D-редактор для скульптуры.



Vectary


Характеристики:

  • Название: Vectary

  • Назначение: Дизайн

  • Уровень: средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: Vectary



Vectary — это мощное веб-приложение для 3D-дизайна, которое предлагает один из самых простых интерфейсов для быстрого и удобного 3D-моделирования. Интеграция с различными библиотеками активов, включая Sketchfab, позволяет импортировать модели и собирать их из готовых элементов, а расширенные инструменты моделирования — создавать свои собственные модели с нуля.


Встроенный экспорт в OBJ делает Vectary подходящим вариантом для 3D-печати. Приложение доступно как веб-сервис, через браузер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



Figuro


Характеристики:

  • Название: Figuro

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: :Figuro



Figuro сочетает в себе доступность TinkerCAD с мощностью более продвинутых инструментов 3D-моделирования. Для тех, кто хочет развивать свои навыки 3D-моделирования без глубокого погружения.


Figuro позволяет создавать объемные модели из элементарных геометрических фигур, перемещая их, поворачивая и соединяя вместе. Это не очень эффективно при создании моделей для 3D-печати, возможны ошибки в файлах при экспорте в STL, которые можно устранить в программах для редактирования.


Несомненный плюс Figuro — это приятный и удобный интерфейс.
Приложение доступно в браузерном режиме.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



SketchUp Free


Характеристики:

  • Название: SketchUp Free

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: SketchUp



SketchUp, как набор программного обеспечения для 3D-моделирования, предлагает сочетание простоты и функциональности с удобным интерфейсом и относительно простой формой обучения, привлекающей новичков. Опытных мастеров приложение привлекает усовершенствованными инструментами рисования. Это делает SketchUp одной из самых популярных программ 3D-моделирования.


SketchUp Make и SketchUp Free — бесплатные браузерные версии. Платный SketchUp Pro доступен для установки на компьютер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Fusion 360


Характеристики:

  • Название: Fusion 360

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Fusion 360



Fusion 360 — профессиональный программный инструмент 3D CAD, созданный пионерами программного обеспечения в Autodesk. В отличие от других профессиональных 3D-инструментов, эта программа исключительно удобна и проста в использовании и охватывает весь процесс планирования, тестирования и выполнения 3D-дизайна.


Это ПО обладает мощными параметрическими инструментами и аналитическими функциями, которые хорошо подходят для решения большинства задач связанных с промышленным дизайном. В программе доступно моделирование нагрузок и напряжений готовой конструкции для расчета прочностных характеристик.


Fusion 360 также отличается уникальными возможностями совместной работы. Он поддерживает совместное использование файлов через облачные сервисы и импорт/экспорт общих типов файлов CAD.



Если вы любитель, студент или стартап, то Fusion 360 абсолютно бесплатен для вас. Условия: использование любителем должно быть некоммерческим, в качестве стартапа вы должны иметь прибыль менее 100 000 долларов в год, а образовательная лицензия ограничена тремя годами.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов.


FreeCAD


Характеристики:

  • Название: FreeCAD

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: FreeCAD



FreeCAD — многофункциональное программное обеспечение CAD и отличный инструмент совершенствования дизайнерских навыков. 3D-модель создается в FreeCAD заданием параметров, а не как перетаскиванием объектов и манипулированием ими с помощью мыши.


Доступна история действий — в любой момент можно вернуться на несколько шагов назад и внести изменения.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Blender


Характеристики:

  • Название: Blender

  • Назначение: Дизайн

  • Уровень Профессионал

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: Blender



Blender это популярное программное обеспечение для автоматизированного проектирования (CAD). Это, возможно, не самый лучший выбор для начинающего, который только учится 3D-моделированию, но он идеален для тех, кто хочет развивать свои навыки и создавать сложные 3D-модели.


Blender — один из самых мощных инструментов моделирования для 3D-печати, который вы можете использовать. Благодаря широкой популярности, у программы большое и полезное сообщество, по работе с ней огромное количество материалов в сети. Это Open Source-проект, так что к Blender часто пишут расширения, что увеличивает его функциональность.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов. Бесплатно для всех.



OnShape


Характеристики:

  • Название: OnShape

  • Назначение: Дизайн

  • Уровень: Профессионал

  • Язык: Английский

  • Цена:: Бесплатно (Образовательная лицензия для студентов)

  • ОС: Браузер

  • Скачать/посетить: OnShape

OnShape — мощный программный комплекс САD корпоративного уровня работающий в браузере. Предназначен для профессиональных пользователей, которым требуется управление удаленными проектами и возможность совместной работы. Обеспечивает параметрическое 3D-моделирование без сохранения локальных файлов, проекты доступны в облаке. В отличие от установленных на локальную машину САD и PDM, OnShape дает всем в команде мгновенный доступ рабочему пространству, где коллеги могут работать над проектом сообща, находясь при этом где угодно.


Еще одна полезная функция — возможность управлять мастер-дизайном без необходимости сохранять копии или отслеживать множество различных версий файлов.


Обычно нужно платить за доступ к OnShape, но педагогам и учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для образования.


Компас




Характеристики:

  • Название: Компас

  • Назначение: САПР

  • Уровень: Профессионал

  • Язык: Русский

  • Цена:: Бесплатно (Учебная версия)

  • ОС: Windows

  • Скачать/посетить: Компас

Компас — мощный программный комплекс САПР, написанный с учетом требований Российских ГОСТов к проектной документации. Может создавать эскизы, трехмерные детали, сборки. Выпускается в архитектурной и машиностроительной конфигурации. В машиностроительной содержит большое количество библиотек различных элементов. Наиболее применяемой в 3D-печати является библиотека шестеренок, которая позволяет автоматически генерировать шестерни по заданным параметрам.


Смоделированные детали объединяются в сборки, в которых можно посмотреть насколько точно эти детали подходят друг к другу. Последние версии Компаса умеют загружать файлы формата STL для дальнейшей обработки.


По готовым моделям можно создавать чертежи полностью соответствующие стандарту ЕСКД.


Для домашнего использования есть дешевая версия, но учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для учащихся.



В заключение

Мы представили самые популярные программы для 3D-печати, в основном бесплатные, либо бесплатные для учащихся и педагогов. При внимательном и тщательном освоении они с лихвой покрывают потребности, которые могут возникнуть в любительской и образовательной 3D-печати, а также в малом бизнесе.


Для серьезной работы могут понадобиться более мощные программные инструменты, которые можно приобрести у официального дистрибьютора крупнейших разработчиков — в Top 3D Shop.

Все изображения принадлежат их владельцам.

Узнайте больше о возможностях усовершенствовать ваше производство интеграцией нового оборудования:

Программы для 3D-принтера: моделирование, слайсеры, печать

Ищете программное обеспечение для 3D-принтеров? Ознакомьтесь с нашим руководством. В обзоре мы собрали лучшие программные инструменты для 3D-печати.



Из статьи вы узнаете, какая программа больше всего подходит для каждого этапа 3D печати — какое ПО требуется для проектирования 3D-моделей с нуля, для подготовки моделей, печати и калибровки 3D принтера.
Также мы отметили, какие программы больше подойдут новичкам, а какие профессионалам, какое ПО доступно на русском языке, а какое только на английском, привели ссылки для скачивания.


Большинство приведенных в статье программ бесплатны для всех, некоторые — для студентов, преподавателей и проектов Open Source.


Содержание:







Рабочий процесс 3D-печати


Если вы новичок в 3D-печати, вам интересно будет узнать, зачем существует так много разных программ в этой сфере и чем они отличаются. В этой статье мы рассказываем о разных типах ПО для 3D-принтера и даем ссылки для скачивания.



В 3D-печати используется четыре основных типа программного обеспечения, которые выполняют свои функции последовательно.



Моделирование

Программное обеспечение для 3D-моделирования позволяет создавать 3D-модели на компьютере. Вы можете спроектировать что угодно, от отвертки до модели автомобиля.

Конечно, если вы не хотите создавать собственную 3D-модель, вы можете скачать 3D-модели сделанные другими — их много на таких сайтах, как 3DToday и Thingiverse.


Редактирование

Просмотр, редактирование и ремонт моделей для печати в формате STL. Независимо от того, создаете ли вы свою собственную 3D-модель или загружаете ее из интернета, чаще всего вы получаете STL-файл. Однако не все файлы STL идеальны, а некоторые могут иметь и явные недостатки. Дефекты моделей приводят к браку или сбоям при печати.

Программное обеспечение просмотра, редактирования и ремонта файлов STL позволяет визуализировать, изменять и исправлять файлы STL, чтобы гарантировать, что они готовы к 3D-печати. Обычно такое ПО совмещено со следующей разновидностью программ для 3D-печати — слайсерами.



Нарезка на слои

Слайсер преобразует STL-файл в G-код — управляющий код для принтера, содержащий команды для печати каждого слоя модели и последовательность их применения. Зачастую слайсер содержит в себе функции диагностики и ремонта или автоисправления моделей.

 Читать: Лучшие слайсеры для 3D-печати


Калибровка

Программа для калибровки помогает откалибровать принтер и упрощает подбор параметров для оптимальной печати. Она нужна как при первоначальной настройке принтера, так и в процессе использования — для определения параметров печати конкретного пластика.


Печать

Хост — программа для печати, она отвечает за передачу G-кода на принтер, позволяет отслеживать процесс печати и изменять настройки в режиме реального времени, если принтер подключен к компьютеру. Многие принтеры имеют встроенное ПО, печатающее модели с флешки или карты памяти.
Часто функционал слайсера и хоста объединен в одной программе.

Эти четыре типа программного обеспечения для трехмерной печати позволяют воплотить цифровую 3D-модель в физический 3D-объект.


ПО


Характеристики:

  • Название: Cura

  • Функции Slicer, 3D Printer Host

  • Уровень: Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Cura



Cura — программное обеспечение для 3D-принтеров Ultimaker, также его можно использовать с большинством других 3D-принтеров. Его исходный код открыт, а функционал может быть расширен через систему плагинов

Это простое в использовании ПО позволяет управлять основными параметрами 3D-печати через простой интерфейс. Начните в режиме «Основной», где можно выбрать настройки качества печати. Если нужно более точное управление настройками качества печати, перейдите в режим «Эксперт».

Cura может непосредственно управлять 3D-принтером, для он должен быть подключен к ПК в течение всего времени печати.


Полная интеграция с CAD-софтом, подобным Solid-Works и Siemens NX, показывает применимость данного ПО в профессиональной деятельности, но для подавляющего большинства домашних пользователей, Cura — это простой и доступный слайсер для 3D-печати.



Бесплатное программное обеспечение для слайсинга и 3D-печати

Repetier-Host


Характеристики:

  • Название: Repetier-Host

  • Функции Slicer, 3D Printer Host

  • Уровень: средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Repetier



Repetier — опенсорсная программа для управления 3D-принтером и слайсерами.


С Repetier возможна печать несколькими экструдерами, их может быть до 16. Программа работает с разными слайсерами и поддерживает большинство существующих 3D-принтеров. Количество возможных настроек порадует любителей детально контролировать каждый нюанс.

Одна из особенностей Repetier — возможность удаленного доступа через сервер, — можно контролировать печать по сети, откуда угодно.


Бесплатное программное обеспечение для слайсинга и 3D-печати

Утилита калибровки 3D принтеров



Характеристики:

  • Название: утилита для калибровки принтеров

  • Функции калибровка принтеров

  • Уровень: Средний

  • Язык: Русский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: Утилита для калибровки принтеров



Утилита для калибровки принтеров — это простая программа, которая позволяет произвести первоначальную настройку принтера, а в дальнейшем настраивать принтер под конкретный пластик. Со слов автора: “Писал я её изначально для себя, но сейчас решил всё таки выложить для всеобщего доступа, возможно кому-то она будет полезна.” Описание программы можно прочитать на сайте 3DToday, продолжение, окончание.


Бесплатное программное обеспечение для калибровки принтера

3D-Tool Free Viewer


Характеристики:

  • Название: 3D-Tool Free Viewer

  • Функции STL анализирование

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: 3d-Tool Viewer



3D-Tool Free Viewer — это продвинутый просмотрщик STL, который также позволяет проверять структурную целостность и пригодность файла для печати. Например, функция «поперечное сечение» позволяет взглянуть внутрь модели и проверить толщину стенки.

Это может быть полезно, когда есть необходимость проверить STL-файл на наличие ошибок перед тем, как начать 3D-печать, либо надо просмотреть большое количество моделей — в такой программе это намного быстрее и удобней, чем в слайсере.


Бесплатное программное обеспечение для просмотра 3D-моделей

MakePrintable


Характеристики:

  • Название: MakePrintable

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить:  MakePrintable



В этом веб-сервисе можно проверить файлы моделей на наличие ошибок и исправить их. Сервис “понимает” и распознает более 15 форматов входящих файлов и обрабатывает файлы размером до 200 мегабайт, а также может напрямую подключаться к Sketchup, Blender и аккаунту на Thingiverse, и импортировать файлы оттуда. Загруженные файлы анализируются на наличие ошибок, проблем с поддержками и толщиной стенок, а затем автоматически исправляются с сохранением качества. Параметры исправления и исходящей детализации можно задавать вручную, либо выбрать один из основных режимов..



“Лечение” происходит в облачном сервисе, мощности которого позволяют провести процесс точно и быстро.

Файлы можно выводить в разных форматах и печатать прямо из сервиса, на выбор.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати

Meshmixer


Характеристики:

  • Название: Meshmixer

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Meshmixer



Meshmixer — продвинутое программное обеспечение для просмотра, проверки, редактирования и исправления STL файлов. Оно особенно хорошо для выявления потенциальных проблем и их автоматического восстановления. Это часть семейства программного обеспечения для 3D-печати Autodesk.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати


MeshLab


Характеристики:

  • Название: MeshLab

  • Функции: STL редактор, STL восстановление

  • Уровень: Профессионал

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить:  MeshLab



MeshLab — это усовершенствованное программное обеспечение для редактирования STL, которое позволяет вам исправлять и редактировать поверхности, объединять объекты и повышать качество моделей для печати. ПО работает не только с готовыми STL-файлами, но может и конвертировать в них облако точек полученное от 3D-сканера.




Включены такие функции, как устранение шума.



Заполнение “дыр” в моделях.



Оптимизация модели.



Упрощение, для уменьшения размера файла и более быстрой печати.




Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL



Netfabb


Характеристики:

  • Название: Netfabb

  • Функции: STL Восстановление, Слайсер

  • Уровень: профессионал

  • Язык: Английский

  • Цена: Бесплатно для студентов

  • ОС: Windows

  • Скачать/посетить: Netfabb



Netfabb — это программное обеспечение для слайсинга, которое предлагает расширенные функции анализа и редактирования STL, позволяя вам исправить модель до нарезки.

Компания предлагает бесплатную трехлетнюю лицензию Netfabb для студентов.



Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL


TinkerCAD


Характеристики:

  • Название: TinkerCAD

  • Функции Дизайн

  • Уровень Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить :TinkerCAD



TinkerCAD — браузерное приложение для автоматизированного проектирования (CAD), которое послужит хорошей отправной точкой для начинающих.

  Похожее на 3D Slash, это приложение может использоваться для 3D-печати и создания 3D-моделей из шаблонов простых форм. TinkerCAD также позволяет создавать геометрические фигуры в 2D и преобразовывать их в 3D-модели.

Однако набор функций TinkerCAD несколько ограничен по сравнению с такими, как Blender, FreeCAD и SketchUp, поэтому для сложных проектов пользователям лучше переключаться на более мощный инструмент.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати



3D Slash


Характеристики:

  • Название: 3D Slash

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: 3D Slash



3D Slash — принципиально упрощенное для начинающих ПО для моделирования, в котором модели можно собирать по принципу блочного конструктора (типа LEGO).


Просто соединяйте “кирпичики”, либо отделяйте их от начального большого блока с помощью таких инструментов, как “молоток” или “дрель”. Также можно использовать разные цвета и текстуры из изображений, или загрузить текст или лого в плоском векторном изображении и сделать его объемным.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.


Sculptris


Характеристики:

  • Название: Sculptris

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Sculptris



Sculptris — это инструмент для виртуальной скульптуры, с функциональностью сравнимой с физической модельной глиной. Это фантастический инструмент для моделирования, если ваша основная цель — создавать статуи или статуэтки в классической манере. Идеально для желающих научиться скульптуре и студентов художественных вузов.


Sculptris совершенно бесплатен. Он позиционируется как ступень к более сложному и функциональному приложению ZBrush.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, лучший 3D-редактор для скульптуры.



Vectary


Характеристики:

  • Название: Vectary

  • Назначение: Дизайн

  • Уровень: средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: Vectary



Vectary — это мощное веб-приложение для 3D-дизайна, которое предлагает один из самых простых интерфейсов для быстрого и удобного 3D-моделирования. Интеграция с различными библиотеками активов, включая Sketchfab, позволяет импортировать модели и собирать их из готовых элементов, а расширенные инструменты моделирования — создавать свои собственные модели с нуля.


Встроенный экспорт в OBJ делает Vectary подходящим вариантом для 3D-печати. Приложение доступно как веб-сервис, через браузер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



Figuro


Характеристики:

  • Название: Figuro

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: :Figuro



Figuro сочетает в себе доступность TinkerCAD с мощностью более продвинутых инструментов 3D-моделирования. Для тех, кто хочет развивать свои навыки 3D-моделирования без глубокого погружения.


Figuro позволяет создавать объемные модели из элементарных геометрических фигур, перемещая их, поворачивая и соединяя вместе. Это не очень эффективно при создании моделей для 3D-печати, возможны ошибки в файлах при экспорте в STL, которые можно устранить в программах для редактирования.


Несомненный плюс Figuro — это приятный и удобный интерфейс.
Приложение доступно в браузерном режиме.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



SketchUp Free


Характеристики:

  • Название: SketchUp Free

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: SketchUp



SketchUp, как набор программного обеспечения для 3D-моделирования, предлагает сочетание простоты и функциональности с удобным интерфейсом и относительно простой формой обучения, привлекающей новичков. Опытных мастеров приложение привлекает усовершенствованными инструментами рисования. Это делает SketchUp одной из самых популярных программ 3D-моделирования.


SketchUp Make и SketchUp Free — бесплатные браузерные версии. Платный SketchUp Pro доступен для установки на компьютер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Fusion 360


Характеристики:

  • Название: Fusion 360

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Fusion 360



Fusion 360 — профессиональный программный инструмент 3D CAD, созданный пионерами программного обеспечения в Autodesk. В отличие от других профессиональных 3D-инструментов, эта программа исключительно удобна и проста в использовании и охватывает весь процесс планирования, тестирования и выполнения 3D-дизайна.


Это ПО обладает мощными параметрическими инструментами и аналитическими функциями, которые хорошо подходят для решения большинства задач связанных с промышленным дизайном. В программе доступно моделирование нагрузок и напряжений готовой конструкции для расчета прочностных характеристик.


Fusion 360 также отличается уникальными возможностями совместной работы. Он поддерживает совместное использование файлов через облачные сервисы и импорт/экспорт общих типов файлов CAD.



Если вы любитель, студент или стартап, то Fusion 360 абсолютно бесплатен для вас. Условия: использование любителем должно быть некоммерческим, в качестве стартапа вы должны иметь прибыль менее 100 000 долларов в год, а образовательная лицензия ограничена тремя годами.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов.


FreeCAD


Характеристики:

  • Название: FreeCAD

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: FreeCAD



FreeCAD — многофункциональное программное обеспечение CAD и отличный инструмент совершенствования дизайнерских навыков. 3D-модель создается в FreeCAD заданием параметров, а не как перетаскиванием объектов и манипулированием ими с помощью мыши.


Доступна история действий — в любой момент можно вернуться на несколько шагов назад и внести изменения.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Blender


Характеристики:

  • Название: Blender

  • Назначение: Дизайн

  • Уровень Профессионал

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: Blender



Blender это популярное программное обеспечение для автоматизированного проектирования (CAD). Это, возможно, не самый лучший выбор для начинающего, который только учится 3D-моделированию, но он идеален для тех, кто хочет развивать свои навыки и создавать сложные 3D-модели.


Blender — один из самых мощных инструментов моделирования для 3D-печати, который вы можете использовать. Благодаря широкой популярности, у программы большое и полезное сообщество, по работе с ней огромное количество материалов в сети. Это Open Source-проект, так что к Blender часто пишут расширения, что увеличивает его функциональность.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов. Бесплатно для всех.



OnShape


Характеристики:

  • Название: OnShape

  • Назначение: Дизайн

  • Уровень: Профессионал

  • Язык: Английский

  • Цена:: Бесплатно (Образовательная лицензия для студентов)

  • ОС: Браузер

  • Скачать/посетить: OnShape

OnShape — мощный программный комплекс САD корпоративного уровня работающий в браузере. Предназначен для профессиональных пользователей, которым требуется управление удаленными проектами и возможность совместной работы. Обеспечивает параметрическое 3D-моделирование без сохранения локальных файлов, проекты доступны в облаке. В отличие от установленных на локальную машину САD и PDM, OnShape дает всем в команде мгновенный доступ рабочему пространству, где коллеги могут работать над проектом сообща, находясь при этом где угодно.


Еще одна полезная функция — возможность управлять мастер-дизайном без необходимости сохранять копии или отслеживать множество различных версий файлов.


Обычно нужно платить за доступ к OnShape, но педагогам и учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для образования.


Компас




Характеристики:

  • Название: Компас

  • Назначение: САПР

  • Уровень: Профессионал

  • Язык: Русский

  • Цена:: Бесплатно (Учебная версия)

  • ОС: Windows

  • Скачать/посетить: Компас

Компас — мощный программный комплекс САПР, написанный с учетом требований Российских ГОСТов к проектной документации. Может создавать эскизы, трехмерные детали, сборки. Выпускается в архитектурной и машиностроительной конфигурации. В машиностроительной содержит большое количество библиотек различных элементов. Наиболее применяемой в 3D-печати является библиотека шестеренок, которая позволяет автоматически генерировать шестерни по заданным параметрам.


Смоделированные детали объединяются в сборки, в которых можно посмотреть насколько точно эти детали подходят друг к другу. Последние версии Компаса умеют загружать файлы формата STL для дальнейшей обработки.


По готовым моделям можно создавать чертежи полностью соответствующие стандарту ЕСКД.


Для домашнего использования есть дешевая версия, но учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для учащихся.



В заключение

Мы представили самые популярные программы для 3D-печати, в основном бесплатные, либо бесплатные для учащихся и педагогов. При внимательном и тщательном освоении они с лихвой покрывают потребности, которые могут возникнуть в любительской и образовательной 3D-печати, а также в малом бизнесе.


Для серьезной работы могут понадобиться более мощные программные инструменты, которые можно приобрести у официального дистрибьютора крупнейших разработчиков — в Top 3D Shop.

Все изображения принадлежат их владельцам.

Узнайте больше о возможностях усовершенствовать ваше производство интеграцией нового оборудования:

Программы для 3D-принтера: моделирование, слайсеры, печать

Ищете программное обеспечение для 3D-принтеров? Ознакомьтесь с нашим руководством. В обзоре мы собрали лучшие программные инструменты для 3D-печати.



Из статьи вы узнаете, какая программа больше всего подходит для каждого этапа 3D печати — какое ПО требуется для проектирования 3D-моделей с нуля, для подготовки моделей, печати и калибровки 3D принтера.
Также мы отметили, какие программы больше подойдут новичкам, а какие профессионалам, какое ПО доступно на русском языке, а какое только на английском, привели ссылки для скачивания.


Большинство приведенных в статье программ бесплатны для всех, некоторые — для студентов, преподавателей и проектов Open Source.


Содержание:







Рабочий процесс 3D-печати


Если вы новичок в 3D-печати, вам интересно будет узнать, зачем существует так много разных программ в этой сфере и чем они отличаются. В этой статье мы рассказываем о разных типах ПО для 3D-принтера и даем ссылки для скачивания.



В 3D-печати используется четыре основных типа программного обеспечения, которые выполняют свои функции последовательно.



Моделирование

Программное обеспечение для 3D-моделирования позволяет создавать 3D-модели на компьютере. Вы можете спроектировать что угодно, от отвертки до модели автомобиля.

Конечно, если вы не хотите создавать собственную 3D-модель, вы можете скачать 3D-модели сделанные другими — их много на таких сайтах, как 3DToday и Thingiverse.


Редактирование

Просмотр, редактирование и ремонт моделей для печати в формате STL. Независимо от того, создаете ли вы свою собственную 3D-модель или загружаете ее из интернета, чаще всего вы получаете STL-файл. Однако не все файлы STL идеальны, а некоторые могут иметь и явные недостатки. Дефекты моделей приводят к браку или сбоям при печати.

Программное обеспечение просмотра, редактирования и ремонта файлов STL позволяет визуализировать, изменять и исправлять файлы STL, чтобы гарантировать, что они готовы к 3D-печати. Обычно такое ПО совмещено со следующей разновидностью программ для 3D-печати — слайсерами.



Нарезка на слои

Слайсер преобразует STL-файл в G-код — управляющий код для принтера, содержащий команды для печати каждого слоя модели и последовательность их применения. Зачастую слайсер содержит в себе функции диагностики и ремонта или автоисправления моделей.

 Читать: Лучшие слайсеры для 3D-печати


Калибровка

Программа для калибровки помогает откалибровать принтер и упрощает подбор параметров для оптимальной печати. Она нужна как при первоначальной настройке принтера, так и в процессе использования — для определения параметров печати конкретного пластика.


Печать

Хост — программа для печати, она отвечает за передачу G-кода на принтер, позволяет отслеживать процесс печати и изменять настройки в режиме реального времени, если принтер подключен к компьютеру. Многие принтеры имеют встроенное ПО, печатающее модели с флешки или карты памяти.
Часто функционал слайсера и хоста объединен в одной программе.

Эти четыре типа программного обеспечения для трехмерной печати позволяют воплотить цифровую 3D-модель в физический 3D-объект.


ПО


Характеристики:

  • Название: Cura

  • Функции Slicer, 3D Printer Host

  • Уровень: Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Cura



Cura — программное обеспечение для 3D-принтеров Ultimaker, также его можно использовать с большинством других 3D-принтеров. Его исходный код открыт, а функционал может быть расширен через систему плагинов

Это простое в использовании ПО позволяет управлять основными параметрами 3D-печати через простой интерфейс. Начните в режиме «Основной», где можно выбрать настройки качества печати. Если нужно более точное управление настройками качества печати, перейдите в режим «Эксперт».

Cura может непосредственно управлять 3D-принтером, для он должен быть подключен к ПК в течение всего времени печати.


Полная интеграция с CAD-софтом, подобным Solid-Works и Siemens NX, показывает применимость данного ПО в профессиональной деятельности, но для подавляющего большинства домашних пользователей, Cura — это простой и доступный слайсер для 3D-печати.



Бесплатное программное обеспечение для слайсинга и 3D-печати

Repetier-Host


Характеристики:

  • Название: Repetier-Host

  • Функции Slicer, 3D Printer Host

  • Уровень: средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Repetier



Repetier — опенсорсная программа для управления 3D-принтером и слайсерами.


С Repetier возможна печать несколькими экструдерами, их может быть до 16. Программа работает с разными слайсерами и поддерживает большинство существующих 3D-принтеров. Количество возможных настроек порадует любителей детально контролировать каждый нюанс.

Одна из особенностей Repetier — возможность удаленного доступа через сервер, — можно контролировать печать по сети, откуда угодно.


Бесплатное программное обеспечение для слайсинга и 3D-печати

Утилита калибровки 3D принтеров



Характеристики:

  • Название: утилита для калибровки принтеров

  • Функции калибровка принтеров

  • Уровень: Средний

  • Язык: Русский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: Утилита для калибровки принтеров



Утилита для калибровки принтеров — это простая программа, которая позволяет произвести первоначальную настройку принтера, а в дальнейшем настраивать принтер под конкретный пластик. Со слов автора: “Писал я её изначально для себя, но сейчас решил всё таки выложить для всеобщего доступа, возможно кому-то она будет полезна.” Описание программы можно прочитать на сайте 3DToday, продолжение, окончание.


Бесплатное программное обеспечение для калибровки принтера

3D-Tool Free Viewer


Характеристики:

  • Название: 3D-Tool Free Viewer

  • Функции STL анализирование

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: 3d-Tool Viewer



3D-Tool Free Viewer — это продвинутый просмотрщик STL, который также позволяет проверять структурную целостность и пригодность файла для печати. Например, функция «поперечное сечение» позволяет взглянуть внутрь модели и проверить толщину стенки.

Это может быть полезно, когда есть необходимость проверить STL-файл на наличие ошибок перед тем, как начать 3D-печать, либо надо просмотреть большое количество моделей — в такой программе это намного быстрее и удобней, чем в слайсере.


Бесплатное программное обеспечение для просмотра 3D-моделей

MakePrintable


Характеристики:

  • Название: MakePrintable

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить:  MakePrintable



В этом веб-сервисе можно проверить файлы моделей на наличие ошибок и исправить их. Сервис “понимает” и распознает более 15 форматов входящих файлов и обрабатывает файлы размером до 200 мегабайт, а также может напрямую подключаться к Sketchup, Blender и аккаунту на Thingiverse, и импортировать файлы оттуда. Загруженные файлы анализируются на наличие ошибок, проблем с поддержками и толщиной стенок, а затем автоматически исправляются с сохранением качества. Параметры исправления и исходящей детализации можно задавать вручную, либо выбрать один из основных режимов..



“Лечение” происходит в облачном сервисе, мощности которого позволяют провести процесс точно и быстро.

Файлы можно выводить в разных форматах и печатать прямо из сервиса, на выбор.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати

Meshmixer


Характеристики:

  • Название: Meshmixer

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Meshmixer



Meshmixer — продвинутое программное обеспечение для просмотра, проверки, редактирования и исправления STL файлов. Оно особенно хорошо для выявления потенциальных проблем и их автоматического восстановления. Это часть семейства программного обеспечения для 3D-печати Autodesk.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати


MeshLab


Характеристики:

  • Название: MeshLab

  • Функции: STL редактор, STL восстановление

  • Уровень: Профессионал

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить:  MeshLab



MeshLab — это усовершенствованное программное обеспечение для редактирования STL, которое позволяет вам исправлять и редактировать поверхности, объединять объекты и повышать качество моделей для печати. ПО работает не только с готовыми STL-файлами, но может и конвертировать в них облако точек полученное от 3D-сканера.




Включены такие функции, как устранение шума.



Заполнение “дыр” в моделях.



Оптимизация модели.



Упрощение, для уменьшения размера файла и более быстрой печати.




Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL



Netfabb


Характеристики:

  • Название: Netfabb

  • Функции: STL Восстановление, Слайсер

  • Уровень: профессионал

  • Язык: Английский

  • Цена: Бесплатно для студентов

  • ОС: Windows

  • Скачать/посетить: Netfabb



Netfabb — это программное обеспечение для слайсинга, которое предлагает расширенные функции анализа и редактирования STL, позволяя вам исправить модель до нарезки.

Компания предлагает бесплатную трехлетнюю лицензию Netfabb для студентов.



Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL


TinkerCAD


Характеристики:

  • Название: TinkerCAD

  • Функции Дизайн

  • Уровень Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить :TinkerCAD



TinkerCAD — браузерное приложение для автоматизированного проектирования (CAD), которое послужит хорошей отправной точкой для начинающих.

  Похожее на 3D Slash, это приложение может использоваться для 3D-печати и создания 3D-моделей из шаблонов простых форм. TinkerCAD также позволяет создавать геометрические фигуры в 2D и преобразовывать их в 3D-модели.

Однако набор функций TinkerCAD несколько ограничен по сравнению с такими, как Blender, FreeCAD и SketchUp, поэтому для сложных проектов пользователям лучше переключаться на более мощный инструмент.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати



3D Slash


Характеристики:

  • Название: 3D Slash

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: 3D Slash



3D Slash — принципиально упрощенное для начинающих ПО для моделирования, в котором модели можно собирать по принципу блочного конструктора (типа LEGO).


Просто соединяйте “кирпичики”, либо отделяйте их от начального большого блока с помощью таких инструментов, как “молоток” или “дрель”. Также можно использовать разные цвета и текстуры из изображений, или загрузить текст или лого в плоском векторном изображении и сделать его объемным.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.


Sculptris


Характеристики:

  • Название: Sculptris

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Sculptris



Sculptris — это инструмент для виртуальной скульптуры, с функциональностью сравнимой с физической модельной глиной. Это фантастический инструмент для моделирования, если ваша основная цель — создавать статуи или статуэтки в классической манере. Идеально для желающих научиться скульптуре и студентов художественных вузов.


Sculptris совершенно бесплатен. Он позиционируется как ступень к более сложному и функциональному приложению ZBrush.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, лучший 3D-редактор для скульптуры.



Vectary


Характеристики:

  • Название: Vectary

  • Назначение: Дизайн

  • Уровень: средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: Vectary



Vectary — это мощное веб-приложение для 3D-дизайна, которое предлагает один из самых простых интерфейсов для быстрого и удобного 3D-моделирования. Интеграция с различными библиотеками активов, включая Sketchfab, позволяет импортировать модели и собирать их из готовых элементов, а расширенные инструменты моделирования — создавать свои собственные модели с нуля.


Встроенный экспорт в OBJ делает Vectary подходящим вариантом для 3D-печати. Приложение доступно как веб-сервис, через браузер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



Figuro


Характеристики:

  • Название: Figuro

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: :Figuro



Figuro сочетает в себе доступность TinkerCAD с мощностью более продвинутых инструментов 3D-моделирования. Для тех, кто хочет развивать свои навыки 3D-моделирования без глубокого погружения.


Figuro позволяет создавать объемные модели из элементарных геометрических фигур, перемещая их, поворачивая и соединяя вместе. Это не очень эффективно при создании моделей для 3D-печати, возможны ошибки в файлах при экспорте в STL, которые можно устранить в программах для редактирования.


Несомненный плюс Figuro — это приятный и удобный интерфейс.
Приложение доступно в браузерном режиме.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



SketchUp Free


Характеристики:

  • Название: SketchUp Free

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: SketchUp



SketchUp, как набор программного обеспечения для 3D-моделирования, предлагает сочетание простоты и функциональности с удобным интерфейсом и относительно простой формой обучения, привлекающей новичков. Опытных мастеров приложение привлекает усовершенствованными инструментами рисования. Это делает SketchUp одной из самых популярных программ 3D-моделирования.


SketchUp Make и SketchUp Free — бесплатные браузерные версии. Платный SketchUp Pro доступен для установки на компьютер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Fusion 360


Характеристики:

  • Название: Fusion 360

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Fusion 360



Fusion 360 — профессиональный программный инструмент 3D CAD, созданный пионерами программного обеспечения в Autodesk. В отличие от других профессиональных 3D-инструментов, эта программа исключительно удобна и проста в использовании и охватывает весь процесс планирования, тестирования и выполнения 3D-дизайна.


Это ПО обладает мощными параметрическими инструментами и аналитическими функциями, которые хорошо подходят для решения большинства задач связанных с промышленным дизайном. В программе доступно моделирование нагрузок и напряжений готовой конструкции для расчета прочностных характеристик.


Fusion 360 также отличается уникальными возможностями совместной работы. Он поддерживает совместное использование файлов через облачные сервисы и импорт/экспорт общих типов файлов CAD.



Если вы любитель, студент или стартап, то Fusion 360 абсолютно бесплатен для вас. Условия: использование любителем должно быть некоммерческим, в качестве стартапа вы должны иметь прибыль менее 100 000 долларов в год, а образовательная лицензия ограничена тремя годами.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов.


FreeCAD


Характеристики:

  • Название: FreeCAD

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: FreeCAD



FreeCAD — многофункциональное программное обеспечение CAD и отличный инструмент совершенствования дизайнерских навыков. 3D-модель создается в FreeCAD заданием параметров, а не как перетаскиванием объектов и манипулированием ими с помощью мыши.


Доступна история действий — в любой момент можно вернуться на несколько шагов назад и внести изменения.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Blender


Характеристики:

  • Название: Blender

  • Назначение: Дизайн

  • Уровень Профессионал

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: Blender



Blender это популярное программное обеспечение для автоматизированного проектирования (CAD). Это, возможно, не самый лучший выбор для начинающего, который только учится 3D-моделированию, но он идеален для тех, кто хочет развивать свои навыки и создавать сложные 3D-модели.


Blender — один из самых мощных инструментов моделирования для 3D-печати, который вы можете использовать. Благодаря широкой популярности, у программы большое и полезное сообщество, по работе с ней огромное количество материалов в сети. Это Open Source-проект, так что к Blender часто пишут расширения, что увеличивает его функциональность.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов. Бесплатно для всех.



OnShape


Характеристики:

  • Название: OnShape

  • Назначение: Дизайн

  • Уровень: Профессионал

  • Язык: Английский

  • Цена:: Бесплатно (Образовательная лицензия для студентов)

  • ОС: Браузер

  • Скачать/посетить: OnShape

OnShape — мощный программный комплекс САD корпоративного уровня работающий в браузере. Предназначен для профессиональных пользователей, которым требуется управление удаленными проектами и возможность совместной работы. Обеспечивает параметрическое 3D-моделирование без сохранения локальных файлов, проекты доступны в облаке. В отличие от установленных на локальную машину САD и PDM, OnShape дает всем в команде мгновенный доступ рабочему пространству, где коллеги могут работать над проектом сообща, находясь при этом где угодно.


Еще одна полезная функция — возможность управлять мастер-дизайном без необходимости сохранять копии или отслеживать множество различных версий файлов.


Обычно нужно платить за доступ к OnShape, но педагогам и учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для образования.


Компас




Характеристики:

  • Название: Компас

  • Назначение: САПР

  • Уровень: Профессионал

  • Язык: Русский

  • Цена:: Бесплатно (Учебная версия)

  • ОС: Windows

  • Скачать/посетить: Компас

Компас — мощный программный комплекс САПР, написанный с учетом требований Российских ГОСТов к проектной документации. Может создавать эскизы, трехмерные детали, сборки. Выпускается в архитектурной и машиностроительной конфигурации. В машиностроительной содержит большое количество библиотек различных элементов. Наиболее применяемой в 3D-печати является библиотека шестеренок, которая позволяет автоматически генерировать шестерни по заданным параметрам.


Смоделированные детали объединяются в сборки, в которых можно посмотреть насколько точно эти детали подходят друг к другу. Последние версии Компаса умеют загружать файлы формата STL для дальнейшей обработки.


По готовым моделям можно создавать чертежи полностью соответствующие стандарту ЕСКД.


Для домашнего использования есть дешевая версия, но учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для учащихся.



В заключение

Мы представили самые популярные программы для 3D-печати, в основном бесплатные, либо бесплатные для учащихся и педагогов. При внимательном и тщательном освоении они с лихвой покрывают потребности, которые могут возникнуть в любительской и образовательной 3D-печати, а также в малом бизнесе.


Для серьезной работы могут понадобиться более мощные программные инструменты, которые можно приобрести у официального дистрибьютора крупнейших разработчиков — в Top 3D Shop.

Все изображения принадлежат их владельцам.

Узнайте больше о возможностях усовершенствовать ваше производство интеграцией нового оборудования:

Программы для 3D-принтера: моделирование, слайсеры, печать

Ищете программное обеспечение для 3D-принтеров? Ознакомьтесь с нашим руководством. В обзоре мы собрали лучшие программные инструменты для 3D-печати.



Из статьи вы узнаете, какая программа больше всего подходит для каждого этапа 3D печати — какое ПО требуется для проектирования 3D-моделей с нуля, для подготовки моделей, печати и калибровки 3D принтера.
Также мы отметили, какие программы больше подойдут новичкам, а какие профессионалам, какое ПО доступно на русском языке, а какое только на английском, привели ссылки для скачивания.


Большинство приведенных в статье программ бесплатны для всех, некоторые — для студентов, преподавателей и проектов Open Source.


Содержание:







Рабочий процесс 3D-печати


Если вы новичок в 3D-печати, вам интересно будет узнать, зачем существует так много разных программ в этой сфере и чем они отличаются. В этой статье мы рассказываем о разных типах ПО для 3D-принтера и даем ссылки для скачивания.



В 3D-печати используется четыре основных типа программного обеспечения, которые выполняют свои функции последовательно.



Моделирование

Программное обеспечение для 3D-моделирования позволяет создавать 3D-модели на компьютере. Вы можете спроектировать что угодно, от отвертки до модели автомобиля.

Конечно, если вы не хотите создавать собственную 3D-модель, вы можете скачать 3D-модели сделанные другими — их много на таких сайтах, как 3DToday и Thingiverse.


Редактирование

Просмотр, редактирование и ремонт моделей для печати в формате STL. Независимо от того, создаете ли вы свою собственную 3D-модель или загружаете ее из интернета, чаще всего вы получаете STL-файл. Однако не все файлы STL идеальны, а некоторые могут иметь и явные недостатки. Дефекты моделей приводят к браку или сбоям при печати.

Программное обеспечение просмотра, редактирования и ремонта файлов STL позволяет визуализировать, изменять и исправлять файлы STL, чтобы гарантировать, что они готовы к 3D-печати. Обычно такое ПО совмещено со следующей разновидностью программ для 3D-печати — слайсерами.



Нарезка на слои

Слайсер преобразует STL-файл в G-код — управляющий код для принтера, содержащий команды для печати каждого слоя модели и последовательность их применения. Зачастую слайсер содержит в себе функции диагностики и ремонта или автоисправления моделей.

 Читать: Лучшие слайсеры для 3D-печати


Калибровка

Программа для калибровки помогает откалибровать принтер и упрощает подбор параметров для оптимальной печати. Она нужна как при первоначальной настройке принтера, так и в процессе использования — для определения параметров печати конкретного пластика.


Печать

Хост — программа для печати, она отвечает за передачу G-кода на принтер, позволяет отслеживать процесс печати и изменять настройки в режиме реального времени, если принтер подключен к компьютеру. Многие принтеры имеют встроенное ПО, печатающее модели с флешки или карты памяти.
Часто функционал слайсера и хоста объединен в одной программе.

Эти четыре типа программного обеспечения для трехмерной печати позволяют воплотить цифровую 3D-модель в физический 3D-объект.


ПО


Характеристики:

  • Название: Cura

  • Функции Slicer, 3D Printer Host

  • Уровень: Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Cura



Cura — программное обеспечение для 3D-принтеров Ultimaker, также его можно использовать с большинством других 3D-принтеров. Его исходный код открыт, а функционал может быть расширен через систему плагинов

Это простое в использовании ПО позволяет управлять основными параметрами 3D-печати через простой интерфейс. Начните в режиме «Основной», где можно выбрать настройки качества печати. Если нужно более точное управление настройками качества печати, перейдите в режим «Эксперт».

Cura может непосредственно управлять 3D-принтером, для он должен быть подключен к ПК в течение всего времени печати.


Полная интеграция с CAD-софтом, подобным Solid-Works и Siemens NX, показывает применимость данного ПО в профессиональной деятельности, но для подавляющего большинства домашних пользователей, Cura — это простой и доступный слайсер для 3D-печати.



Бесплатное программное обеспечение для слайсинга и 3D-печати

Repetier-Host


Характеристики:

  • Название: Repetier-Host

  • Функции Slicer, 3D Printer Host

  • Уровень: средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Repetier



Repetier — опенсорсная программа для управления 3D-принтером и слайсерами.


С Repetier возможна печать несколькими экструдерами, их может быть до 16. Программа работает с разными слайсерами и поддерживает большинство существующих 3D-принтеров. Количество возможных настроек порадует любителей детально контролировать каждый нюанс.

Одна из особенностей Repetier — возможность удаленного доступа через сервер, — можно контролировать печать по сети, откуда угодно.


Бесплатное программное обеспечение для слайсинга и 3D-печати

Утилита калибровки 3D принтеров



Характеристики:

  • Название: утилита для калибровки принтеров

  • Функции калибровка принтеров

  • Уровень: Средний

  • Язык: Русский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: Утилита для калибровки принтеров



Утилита для калибровки принтеров — это простая программа, которая позволяет произвести первоначальную настройку принтера, а в дальнейшем настраивать принтер под конкретный пластик. Со слов автора: “Писал я её изначально для себя, но сейчас решил всё таки выложить для всеобщего доступа, возможно кому-то она будет полезна.” Описание программы можно прочитать на сайте 3DToday, продолжение, окончание.


Бесплатное программное обеспечение для калибровки принтера

3D-Tool Free Viewer


Характеристики:

  • Название: 3D-Tool Free Viewer

  • Функции STL анализирование

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: 3d-Tool Viewer



3D-Tool Free Viewer — это продвинутый просмотрщик STL, который также позволяет проверять структурную целостность и пригодность файла для печати. Например, функция «поперечное сечение» позволяет взглянуть внутрь модели и проверить толщину стенки.

Это может быть полезно, когда есть необходимость проверить STL-файл на наличие ошибок перед тем, как начать 3D-печать, либо надо просмотреть большое количество моделей — в такой программе это намного быстрее и удобней, чем в слайсере.


Бесплатное программное обеспечение для просмотра 3D-моделей

MakePrintable


Характеристики:

  • Название: MakePrintable

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить:  MakePrintable



В этом веб-сервисе можно проверить файлы моделей на наличие ошибок и исправить их. Сервис “понимает” и распознает более 15 форматов входящих файлов и обрабатывает файлы размером до 200 мегабайт, а также может напрямую подключаться к Sketchup, Blender и аккаунту на Thingiverse, и импортировать файлы оттуда. Загруженные файлы анализируются на наличие ошибок, проблем с поддержками и толщиной стенок, а затем автоматически исправляются с сохранением качества. Параметры исправления и исходящей детализации можно задавать вручную, либо выбрать один из основных режимов..



“Лечение” происходит в облачном сервисе, мощности которого позволяют провести процесс точно и быстро.

Файлы можно выводить в разных форматах и печатать прямо из сервиса, на выбор.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати

Meshmixer


Характеристики:

  • Название: Meshmixer

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Meshmixer



Meshmixer — продвинутое программное обеспечение для просмотра, проверки, редактирования и исправления STL файлов. Оно особенно хорошо для выявления потенциальных проблем и их автоматического восстановления. Это часть семейства программного обеспечения для 3D-печати Autodesk.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати


MeshLab


Характеристики:

  • Название: MeshLab

  • Функции: STL редактор, STL восстановление

  • Уровень: Профессионал

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить:  MeshLab



MeshLab — это усовершенствованное программное обеспечение для редактирования STL, которое позволяет вам исправлять и редактировать поверхности, объединять объекты и повышать качество моделей для печати. ПО работает не только с готовыми STL-файлами, но может и конвертировать в них облако точек полученное от 3D-сканера.




Включены такие функции, как устранение шума.



Заполнение “дыр” в моделях.



Оптимизация модели.



Упрощение, для уменьшения размера файла и более быстрой печати.




Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL



Netfabb


Характеристики:

  • Название: Netfabb

  • Функции: STL Восстановление, Слайсер

  • Уровень: профессионал

  • Язык: Английский

  • Цена: Бесплатно для студентов

  • ОС: Windows

  • Скачать/посетить: Netfabb



Netfabb — это программное обеспечение для слайсинга, которое предлагает расширенные функции анализа и редактирования STL, позволяя вам исправить модель до нарезки.

Компания предлагает бесплатную трехлетнюю лицензию Netfabb для студентов.



Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL


TinkerCAD


Характеристики:

  • Название: TinkerCAD

  • Функции Дизайн

  • Уровень Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить :TinkerCAD



TinkerCAD — браузерное приложение для автоматизированного проектирования (CAD), которое послужит хорошей отправной точкой для начинающих.

  Похожее на 3D Slash, это приложение может использоваться для 3D-печати и создания 3D-моделей из шаблонов простых форм. TinkerCAD также позволяет создавать геометрические фигуры в 2D и преобразовывать их в 3D-модели.

Однако набор функций TinkerCAD несколько ограничен по сравнению с такими, как Blender, FreeCAD и SketchUp, поэтому для сложных проектов пользователям лучше переключаться на более мощный инструмент.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати



3D Slash


Характеристики:

  • Название: 3D Slash

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: 3D Slash



3D Slash — принципиально упрощенное для начинающих ПО для моделирования, в котором модели можно собирать по принципу блочного конструктора (типа LEGO).


Просто соединяйте “кирпичики”, либо отделяйте их от начального большого блока с помощью таких инструментов, как “молоток” или “дрель”. Также можно использовать разные цвета и текстуры из изображений, или загрузить текст или лого в плоском векторном изображении и сделать его объемным.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.


Sculptris


Характеристики:

  • Название: Sculptris

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Sculptris



Sculptris — это инструмент для виртуальной скульптуры, с функциональностью сравнимой с физической модельной глиной. Это фантастический инструмент для моделирования, если ваша основная цель — создавать статуи или статуэтки в классической манере. Идеально для желающих научиться скульптуре и студентов художественных вузов.


Sculptris совершенно бесплатен. Он позиционируется как ступень к более сложному и функциональному приложению ZBrush.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, лучший 3D-редактор для скульптуры.



Vectary


Характеристики:

  • Название: Vectary

  • Назначение: Дизайн

  • Уровень: средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: Vectary



Vectary — это мощное веб-приложение для 3D-дизайна, которое предлагает один из самых простых интерфейсов для быстрого и удобного 3D-моделирования. Интеграция с различными библиотеками активов, включая Sketchfab, позволяет импортировать модели и собирать их из готовых элементов, а расширенные инструменты моделирования — создавать свои собственные модели с нуля.


Встроенный экспорт в OBJ делает Vectary подходящим вариантом для 3D-печати. Приложение доступно как веб-сервис, через браузер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



Figuro


Характеристики:

  • Название: Figuro

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: :Figuro



Figuro сочетает в себе доступность TinkerCAD с мощностью более продвинутых инструментов 3D-моделирования. Для тех, кто хочет развивать свои навыки 3D-моделирования без глубокого погружения.


Figuro позволяет создавать объемные модели из элементарных геометрических фигур, перемещая их, поворачивая и соединяя вместе. Это не очень эффективно при создании моделей для 3D-печати, возможны ошибки в файлах при экспорте в STL, которые можно устранить в программах для редактирования.


Несомненный плюс Figuro — это приятный и удобный интерфейс.
Приложение доступно в браузерном режиме.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



SketchUp Free


Характеристики:

  • Название: SketchUp Free

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: SketchUp



SketchUp, как набор программного обеспечения для 3D-моделирования, предлагает сочетание простоты и функциональности с удобным интерфейсом и относительно простой формой обучения, привлекающей новичков. Опытных мастеров приложение привлекает усовершенствованными инструментами рисования. Это делает SketchUp одной из самых популярных программ 3D-моделирования.


SketchUp Make и SketchUp Free — бесплатные браузерные версии. Платный SketchUp Pro доступен для установки на компьютер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Fusion 360


Характеристики:

  • Название: Fusion 360

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Fusion 360



Fusion 360 — профессиональный программный инструмент 3D CAD, созданный пионерами программного обеспечения в Autodesk. В отличие от других профессиональных 3D-инструментов, эта программа исключительно удобна и проста в использовании и охватывает весь процесс планирования, тестирования и выполнения 3D-дизайна.


Это ПО обладает мощными параметрическими инструментами и аналитическими функциями, которые хорошо подходят для решения большинства задач связанных с промышленным дизайном. В программе доступно моделирование нагрузок и напряжений готовой конструкции для расчета прочностных характеристик.


Fusion 360 также отличается уникальными возможностями совместной работы. Он поддерживает совместное использование файлов через облачные сервисы и импорт/экспорт общих типов файлов CAD.



Если вы любитель, студент или стартап, то Fusion 360 абсолютно бесплатен для вас. Условия: использование любителем должно быть некоммерческим, в качестве стартапа вы должны иметь прибыль менее 100 000 долларов в год, а образовательная лицензия ограничена тремя годами.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов.


FreeCAD


Характеристики:

  • Название: FreeCAD

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: FreeCAD



FreeCAD — многофункциональное программное обеспечение CAD и отличный инструмент совершенствования дизайнерских навыков. 3D-модель создается в FreeCAD заданием параметров, а не как перетаскиванием объектов и манипулированием ими с помощью мыши.


Доступна история действий — в любой момент можно вернуться на несколько шагов назад и внести изменения.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Blender


Характеристики:

  • Название: Blender

  • Назначение: Дизайн

  • Уровень Профессионал

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: Blender



Blender это популярное программное обеспечение для автоматизированного проектирования (CAD). Это, возможно, не самый лучший выбор для начинающего, который только учится 3D-моделированию, но он идеален для тех, кто хочет развивать свои навыки и создавать сложные 3D-модели.


Blender — один из самых мощных инструментов моделирования для 3D-печати, который вы можете использовать. Благодаря широкой популярности, у программы большое и полезное сообщество, по работе с ней огромное количество материалов в сети. Это Open Source-проект, так что к Blender часто пишут расширения, что увеличивает его функциональность.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов. Бесплатно для всех.



OnShape


Характеристики:

  • Название: OnShape

  • Назначение: Дизайн

  • Уровень: Профессионал

  • Язык: Английский

  • Цена:: Бесплатно (Образовательная лицензия для студентов)

  • ОС: Браузер

  • Скачать/посетить: OnShape

OnShape — мощный программный комплекс САD корпоративного уровня работающий в браузере. Предназначен для профессиональных пользователей, которым требуется управление удаленными проектами и возможность совместной работы. Обеспечивает параметрическое 3D-моделирование без сохранения локальных файлов, проекты доступны в облаке. В отличие от установленных на локальную машину САD и PDM, OnShape дает всем в команде мгновенный доступ рабочему пространству, где коллеги могут работать над проектом сообща, находясь при этом где угодно.


Еще одна полезная функция — возможность управлять мастер-дизайном без необходимости сохранять копии или отслеживать множество различных версий файлов.


Обычно нужно платить за доступ к OnShape, но педагогам и учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для образования.


Компас




Характеристики:

  • Название: Компас

  • Назначение: САПР

  • Уровень: Профессионал

  • Язык: Русский

  • Цена:: Бесплатно (Учебная версия)

  • ОС: Windows

  • Скачать/посетить: Компас

Компас — мощный программный комплекс САПР, написанный с учетом требований Российских ГОСТов к проектной документации. Может создавать эскизы, трехмерные детали, сборки. Выпускается в архитектурной и машиностроительной конфигурации. В машиностроительной содержит большое количество библиотек различных элементов. Наиболее применяемой в 3D-печати является библиотека шестеренок, которая позволяет автоматически генерировать шестерни по заданным параметрам.


Смоделированные детали объединяются в сборки, в которых можно посмотреть насколько точно эти детали подходят друг к другу. Последние версии Компаса умеют загружать файлы формата STL для дальнейшей обработки.


По готовым моделям можно создавать чертежи полностью соответствующие стандарту ЕСКД.


Для домашнего использования есть дешевая версия, но учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для учащихся.



В заключение

Мы представили самые популярные программы для 3D-печати, в основном бесплатные, либо бесплатные для учащихся и педагогов. При внимательном и тщательном освоении они с лихвой покрывают потребности, которые могут возникнуть в любительской и образовательной 3D-печати, а также в малом бизнесе.


Для серьезной работы могут понадобиться более мощные программные инструменты, которые можно приобрести у официального дистрибьютора крупнейших разработчиков — в Top 3D Shop.

Все изображения принадлежат их владельцам.

Узнайте больше о возможностях усовершенствовать ваше производство интеграцией нового оборудования:

Обзор программ 3D моделирования и печати на 3D принтере.

У многих пользователей 3D принтеров, рано, или поздно появляется проблема с доступностью виртуальных моделей для печати. Конечно, простые 3D модели, например: чехол для телефона, игрушки, шахматные фигуры и аксессуары для дома можно скачать на специализированных сайтах. Но не всегда удается найти подходящее, тогда и приходится осваивать специальные программы для 3D моделирования.



Благодаря революции 3D печати и доступности 3D принтеров, в настоящее время существует множество различных программ и приложений для создания 3D моделей. Ушло в прошлое то время, когда требовалось специальное образование, знание технического английского языка и много времени для создания самой простой виртуальной, объемной 3D модели. Есть много больших профессиональных программ моделирования, которые используют специалисты для создания 3D графики, сложных многослойных виртуальных моделей. Все они стоят достаточно дорого, требуют много времени на изучение, и требовательны к системным возможностям компьютера и его комплектующих.



В нашей статье мы решили описать самые популярные и заметные бесплатные и условно-бесплатные программы и веб-приложения для  3D моделирования, которые идеально подходят для бытового использования. Программы могут использоваться на недорогих компьютерах, некоторые можно установить на планшет, или смартфон.





Thingiverse



Самая большая библиотека готовых и оптимизированных для 3D печати моделей. На данном сайте вы можете найти около миллиона файлов, написать автору, а так же, загрузить свою модель, если хочется поделиться вашей работой со всеми.



Цена

Сложность использования

Ссылка

Бесплатно

Легко

www.thingiverse.com





Stlfinder





Еще одна популярная библиотека готовых и оптимизированных 3D моделей.



Цена

Сложность использования

Ссылка

Бесплатно

Легко

www.stlfinder.com





3D Builder





Программа 3D Builder от компании Microsoft для создания и редактирования 3D моделей для печати на 3D принтере. Программа полностью на русском языке.



Цена

Сложность использования

Ссылка

Бесплатно

Легко

apps.microsoft.com





SculptGL





Веб-приложение не требующее установки, работает из вашего браузера. Отличительной особенностью программы является очень удобный симулятор лепки пластилином.



Цена

Сложность использования

Ссылка

Бесплатно

Легко

stephaneginier.com





123 Sculpt





Создавайте на вашем планшете, или смартфоне интересные и реалистичные 3D модели с программой 123 Sculpt от компании  Autodesk, а затем печатайте на вашем принтере.



Цена

Сложность использования

Ссылка

Условно-бесплатно

Легко

123dapp.comsculptplus





Meshmixer





Meshmixer является основным инструментом для 3D приложений. Позволяет рисовать, перемешивать, лепить, и печатать свои собственные 3D проекты.



Цена

Сложность использования

Ссылка

Бесплатно

Сложно

123dapp.commeshmixer





Сookie Сaster





Легкая бесплатная программа для создания 3d моделей в форме печенья. Сделайте смешную модель пряничного героя и распечатайте на своем принтере.



Цена

Сложность использования

Ссылка

Бесплатно

Легко

www.cookiecaster.com





3D Slash







Новое веб-приложение для 3D моделирования напоминает популярный Minecraft. Это приложение имеет несколько инструментов для создания и печати 3d моделей.



Цена

Сложность использования

Ссылка

Бесплатно

Легко

3dslash.net







Treebuild





Вэб-приложение для создания 3d моделей и героев в стиле Minecraft.



Цена

Сложность использования

Ссылка

Бесплатно

Легко

lubas.treebuild.com







3Dponics







Программа для создания аксессуаров для гидропоники в домашних условиях (способ выращивания растений на искусственных средах без почвы)



Цена

Сложность использования

Ссылка

Бесплатно

Легко

www.3dponics.com





Tinkercad





Самая простая серьезная программа для 3D дизайна и моделирования вокруг. Наиболее популярная программа моделирования для 3d печати.



Цена

Сложность использования

Ссылка

Условно-бесплатно

Легко

tinkercad.com





FormZ Edu





Отличная программа, чтобы начать исследовать профессиональный дизайн с возможностью 3D моделирования



Цена

Сложность использования

Ссылка

Бесплатно

Средней сложности

www.formz.com







Sketchup





Начните с рисования линий и фигур. Кликните и потяните линии, чтобы превратить их в 3D формы. Обрезка, копирование, поворот и множество инструментов для 3D моделирования и печати.



Цена

Сложность использования

Ссылка

Бесплатно

Средней сложности

www.sketchup.com





FreeCAD





FreeCAD программа для параметрического 3D моделирования с удобным интерфейсом, позволяет легко изменить дизайн, форму и размеры вашей 3D модели.



Цена

Сложность использования

Ссылка

Бесплатно

Легко

freecadweb.org





3DTin





3DTin является пионером в браузерном 3D моделировании. Простой пользовательский интерфейс сделал его очень доступным для использования и освоения



Цена

Сложность использования

Ссылка

Бесплатно

Легко

3dtin.com





123D Design







Простейший способ воплотить ваши идеи в 3D моделях. 123D Design бесплатный, мощный, но простой инструмент для создания и печати на 3D принтере.



Цена

Сложность использования

Ссылка

Бесплатно

Легко

123dapp.comdesign





Tinkerplay





Tinkerplay позволяет создавать роботов и различных существ, а затем распечатать на 3d принтере.



Цена

Сложность использования

Ссылка

Условно-бесплатно

Легко

123dapp.comtinkerplay





Robot Factory





Простое  приложение, которое позволяет любому создавать великолепных мультяшных роботов для 3D печати.







123D Catch





Превратите свои фотографии в реалистичные 3D модели, загружая серию фотографий с разных ракурсов, а затем пустите на 3D печать.



Цена

Сложность использования

Ссылка

Условно-бесплатно

Легко

123dapp.comcatch



14 лучших программ для 3D-печати

За последнее десятилетие технология 3D-печати значительно улучшилась. И сейчас она берет штурмом все больше и больше отраслей экономики. До сих пор она успешно использовалась в различных областях, начиная от медицины и производства и заканчивая социокультурными секторами.

Тем не менее 3D-моделирование не так легко освоить. Иногда становится неприятно работать с инструментами трехмерного моделирования, и если вы новичок, разработка и печать простой структуры может занять несколько дней или даже недель.

Ниже вы найдете простые в использовании инструменты 3D-печати, которые отличаются инновационным дизайном, необычайными возможностями и бесшовной интеграцией с компьютерным оборудованием. Мы предоставили всю информацию об уровне квалификации и о том, где их можно загрузить.

14. Sculptris

Цена: Бесплатно
Платформа: Windows / macOS

Sculptris — это виртуальный инструмент для лепки, который в основном сосредоточен на концепции лепки из глины. Это будет отличный выбор, если ваш проект вращается вокруг создания статуй или персонажей из комиксов и видеоигр.

Несмотря на то, что инструмент предназначен для новичков, он все еще содержит множество невероятных функций, которые делают 3D-скульптуру очень простой. Например, в режиме Sculpt вы можете редактировать геометрию сетки с помощью простых мазков кисти. В режиме рисования вы можете легко рисовать текстуры (с кистями), намотанные на поверхность сетки.

Sculptris регулярно анализирует поверхность модели, чтобы убедиться, что детали проецируются правильно, и при необходимости автоматически добавляет полигоны.

В целом, он обеспечивает впечатляющие ворота в мир 3D. Вы можете создавать базовые модели, а затем улучшать их в других сложных программах, таких как ZBrush. Фактически, Sculptris сделан совместимым с ZBrush, поэтому пользователи могут импортировать свои работы в передовые 3D-инструменты, когда они будут готовы вывести свои проекты на новый уровень.

13. Wings 3D

Цена: Бесплатно
Платформа: Windows / macOS / Linux

Wings 3D — это программа с открытым исходным кодом, которая использует внутреннюю структуру данных для хранения координат и данных о смежности. Существует четыре различных режима выбора для изменения геометрии модели: Edge, Vertex, Face и Body. У каждого есть свой набор инструментов для работы с сетками, которые предлагают как базовые, так и расширенные функции.

Стандартные инструменты (такие как перемещение, масштабирование, вращение, скос, мост, вырезание и сварка), виртуальное зеркало (для симметричного моделирования) и плавный предварительный просмотр упрощают создание 3D-модели.

Несмотря на то, что он не поддерживает анимацию, вы можете использовать его для создания моделей полигонов среднего диапазона и добавления текстур и материалов с использованием средств отображения AutoUV и рендеринга OpenGL. После этого вы можете экспортировать файл во внешние программы визуализации, такие как YafRay и POV-Ray.

12. Vectary

Цена: бесплатная / премиум версия начинается от $ 9 в месяц
Платформа: веб-браузер

Vectary предоставляет простой и интуитивно понятный способ начать с создания контента 3D и AR (дополненной реальности). Он поставляется с большой быстрорастущей библиотекой бесплатных сцен и моделей, так что вам не придется тратить много времени на ускорение работы в 3D.

Существует множество высококачественных сцен с предварительным отбором и освещением для снимков продукции, абстрактных графических фонов и широкого спектра полностью текстурированных материалов, начиная от дерева и ткани и заканчивая матовым стеклом и тротуаром.

Vectary также имеет навигацию видового экрана, моделирование подразделения, абстракции композиции, молнию и визуализацию. Все они настроены на оптимизацию вашего творческого самовыражения. Вы можете создать свой первый шорт простым перетаскиванием и получить реалистичный результат за считанные минуты.

11. Slic3R

Цена: Бесплатно
Платформа: Windows / macOS / Linux

Slic3r — это 3D-движок с открытым исходным кодом, который генерирует G-код из файлов 3D CAD (OBJ, STL, AMF и 3MF). Он способен обрабатывать сложные модели, генерировать шаблоны заполнения и оценивать время печати G-кода.

Программное обеспечение оснащено множеством параметров конфигурации, которые позволяют пользователям настраивать и полностью контролировать свои проекты. Можно интегрировать Slic3r с серверными приложениями или использовать его из оболочки (через мощный интерфейс командной строки).

Пользователи могут выбрать печать более толстого заполнителя, чтобы извлечь выгоду из-за низкой высоты слоя по периметру, и при этом сохранить время печати в пределах необходимого количества. Slic3r будет контролировать скорость печати, чтобы каждый слой получал достаточно времени для охлаждения перед нанесением следующего слоя.

10. PrusaSlicer

Цена: бесплатно
Платформа: Windows | macOS | Linux

PrusaSlicer происходит от разветвленной версии Slic3r. В нем есть все, что нужно для создания 3D-объекта: интуитивно понятный интерфейс, удобные сочетания клавиш и различные элементы управления, которые упрощают масштабирование, вращение, резку и перемещение объектов.

При установке программного обеспечения вы найдете несколько режимов для настройки параметров в зависимости от вашего уровня квалификации. Благодаря встроенному Support Enforcer вы можете выборочно применять опоры к отдельным объектам. Вы даже можете выбрать высоту слоя для каждой части объекта в отдельности.

PrusaSlicer автоматически позаботится о сглаживании, поэтому выходные данные выглядят наилучшим образом, а время печати остается приемлемым. Он может быть использован для нарезки модели как для FDM (моделирование с наплавкой), так и для принтеров на основе смолы.

9. OnShape

Цена: от 1500 долларов в год на пользователя | Бесплатно для преподавателей и студентов
Платформа: Веб-браузер | iOS | Android

OnShape — это универсальная платформа для разработки продуктов, которая объединяет все ваши заинтересованные стороны в едином и безопасном облачном рабочем пространстве. Он широко использует облачные вычисления, при этом обработка и рендеринг с интенсивным использованием процессора выполняются на интернет-серверах.

Он специально разработан для пользователей профессионального уровня, которым нужен контроль версий и лучшие возможности для совместной работы. Члены команды могут управлять проектами без сохранения копий или треков разных версий файлов. Возможно, самая впечатляющая особенность этого инструмента — его способность помогать руководителям принимать лучшие бизнес-решения с помощью аналитики в реальном времени.

Этот инструмент доказал свою эффективность во многих отраслях, включая 3D-печать, механическое оборудование, детали машин, медицинские приборы, бытовую электронику, промышленное оборудование.

Хотя стандартная версия стоит 1500 долларов в год, она бесплатна для преподавателей и студентов. Если вы любитель, вы также можете использовать его бесплатно для некоммерческих проектов в общедоступной рабочей среде с открытым исходным кодом.

8. PTC Creo

Цена: 30-дневная пробная версия | $ 2,390 за лицензию на один год
Платформа: Windows

Creo — это набор приложений САПР, специально разработанный для решения проблем, с которыми сталкиваются организации при создании, анализе и обмене информацией с нижестоящими партнерами. Он разработан Parametric Technology Corporation, американской компанией по разработке программного обеспечения со штаб-квартирой в Бостоне, штат Массачусетс.

Creo представляет новое расширение Generative Topology Optimization, которое позволяет создавать высококачественные проекты, которые лучше работают в реальном мире. Он также содержит инструменты для прямого 3D-моделирования, 2D-орфографических изображений, технических иллюстраций, схематического проектирования, а также анализа и моделирования методом конечных элементов.

Премиум-версия включает в себя производственную обработку, опции Modeler, оптимизацию топологии, печать на металле, анализ допусков и многое другое. В общем, это отличный инструмент для опытных пользователей и малого бизнеса.

7. Rhinoceros 3D

Цена: бесплатная пробная версия на 90 дней / $995 одноразовый взнос
Платформа: Windows / macOS

Rhinoceros — это универсальный 3D-моделер, который использует NURB (математическую модель), чтобы позволить пользователям управлять точками, кривыми, поверхностями, сетками и твердыми телами так, как они хотят. Там буквально нет никаких ограничений по сложности, степени или размеру за пределами вашего оборудования.

Он имеет чрезвычайно подробный интерфейс, который может отображать бесчисленные видовые экраны, перспективные рабочие виды, плавающие виды, обрезающие плоскости, двухточечную перспективу и режимы 3D-стерео просмотра. Встроенные инструменты улучшения гарантируют, что 3D-модели, используемые на протяжении всего процесса, имеют максимально возможное качество.

Что касается черчения и рендеринга, программное обеспечение облегчает разработку 2D и 3D чертежей для каждой дисциплины в каждой системе обозначений и визуальном стиле. Вы сможете управлять рендерингом, менять тени и свет довольно быстро.

64-битная поддержка и расширенная поддержка графических сопроцессоров позволили Rhinoceros работать с большими облаками точек. Последняя версия совместима с сотнями различных продуктов САПР, рендеринга и анимации.

6. MeshLab

Цена: бесплатно
Платформа: Windows | macOS | Linux

MeshLab — это программа с открытым исходным кодом для редактирования и обработки трехмерных треугольных сеток. Он содержит множество функций для проверки, редактирования, текстурирования, рендеринга и преобразования сеток.

С помощью функции визуализации вы можете графически представить мельчайшие детали 3D-модели, управлять перспективой камеры и использовать встроенные канонические виды. Переместите различные сетки в общую систему отсчета, восстановите форму любого объекта и с легкостью управляйте его масштабом, положением и ориентацией.

Существует множество фильтров в стиле Photoshop для настройки цветов вершин и граней, таких как яркость, уровни контрастности, гамма, насыщенность, резкость и сглаживание. Также имеются дополнительные фильтры для расчета объемного затемнения и внешней окклюзии и сопоставления их с цветом вершин и граней.

Работу над MeshLab можно обменять с другими популярными сторонними инструментами, включая SketchFab, Autodesk и Blender. Это позволяет легко расширить ваш проект и работать с несколькими 3D-программами.

MeshLab использовался для быстрого прототипирования в ортопедической хирургии , производстве настольных систем, а также во многих академических и исследовательских контекстах, таких как реконструкция поверхности, культурное наследие и микробиология.

5. MatterControl

Цена: бесплатно
Платформа: Windows | macOS | Linux

MatterControl — это комплексный программный пакет, который позволяет проектировать, нарезать и управлять 3D-отпечатками. Вы можете просматривать существующие проекты (посещая Design Apps) или создавать объекты с нуля, используя Инструменты дизайна.

MatterControl обладает расширенными возможностями трехмерного проектирования, которые облегчают создание качественных моделей с более высокой сложностью, чем традиционные инструменты САПР. Например, он имеет модификацию Z-смещения в реальном времени и встроенные элементы управления для двойной экструзии с использованием мощной 64-битной обработки.

Если у вас есть 3D-принтер с двойной экструзией, программное обеспечение позволяет легко выбрать, какой экструдер будет печатать определенные детали. После того, как модель импортирована или создана, у вас есть возможность удалять или заменять детали, выравнивать их по месту происхождения и указывать принтеру, какой экструдер использовать для определенных областей конструкции.

4. SolidWorks

Цена: Доступно по запросу.
Платформа: Windows

SolidWorks — это программное обеспечение для автоматизированного проектирования (CAE) и автоматизированного проектирования (CAD) для Microsoft Windows. Он используется миллионами дизайнеров и инженеров в более чем 100 000 компаний.

Написанное на Parasolid-ядре, программное обеспечение использует параметрический функциональный метод для разработки моделей и сборок. Он довольно легко знакомится и поставляется с большим количеством функциональных возможностей.

Хотя 3D-эскизы доступны для профессиональных пользователей, большинство людей начинают с 2D-эскиза. Эскиз содержит геометрию в виде точек, дуг, линий, коник и сплайнов. Вы можете добавить размеры (чтобы определить расположение и размер геометрии) и связи (чтобы определить такие атрибуты, как перпендикулярность, параллельность, касательность и концентричность).

Программное обеспечение автоматически генерирует виды из твердотельной модели. Вы можете легко добавить примечания, размеры и допуски к чертежу в любое время. Ваша работа сохраняется в формате файла Microsoft Structured Storage, так что вы можете открыть и изменить его на других платформах от других поставщиков.

3. Fusion 360

Цена: 30-дневная бесплатная пробная версия | $495 в год
Платформа: Windows / macOS

Fusion 360 — это облачное программное обеспечение 3D CAD, разработанное Autodesk. Он обрабатывает весь процесс проектирования, тестирования и выполнения 3D-структуры.

Программное обеспечение предлагает полный контроль над дизайном формы и предоставляет надежные функции для создания чистых и высокодетализированных режимов. Это позволяет создавать прототипы и проверять проекты перед их быстрым производством.

Вы можете даже смоделировать свои продукты в цифровом виде, чтобы гарантировать, что они выдержат реальные условия. Параметры «Оптимизация статического напряжения и формы» позволяют определять напряжения, вызванные статическими нагрузками на детали, и идентифицировать ненужные области в проекте для облегчения взвешивания. Это может значительно снизить стоимость прототипирования.

В целом, полный набор инструментов моделирования Fusion делает его одним из предпочтительных продуктов для дизайнеров, инженеров-механиков и машинистов.

2. CATIA

Цена: доступно по запросу
Платформа: Windows / Unix

CATIA, вероятно, лучшее программное обеспечение для 3D-печати для профессиональных пользователей. Это означает автоматизированное трехмерное интерактивное приложение.

Разработанная в 1977 году французской компанией Dassault Systemes, CATIA предоставляет уникальную возможность для моделирования сложных продуктов. За прошедшие годы он превратился в нечто большее, чем пакет программного обеспечения САПР: теперь это программный пакет, который включает в себя возможности средств автоматизированного проектирования и производства.

Программное обеспечение имеет полностью загруженную библиотеку со всеми материалами, необходимыми для разработки проектов в разных масштабах. В отличие от других инструментов 3D-моделирования в своем роде, которые требуют мощного ПК, CATIA может работать на недорогих настольных компьютерах и ноутбуках.

Оно применяется во многих отраслях промышленности, в том числе в автомобильной, аэрокосмической, оборонной, естественных науках, потребительских товарах и промышленном оборудовании.

1. Cura

Цена: бесплатно
Платформа: Windows | macOS | Linux

Cura — это приложение с открытым исходным кодом для нарезки 3D-принтеров. Он доступен под лицензией LGPLv3, поэтому вы можете интегрировать его со сторонними приложениями САПР.

Как и другое программное обеспечение для 3D-печати, он разбивает файл модели на несколько слоев и генерирует специфический для принтера g-код. Его супер чистый интерфейс и минималистский макет позволяют вам добавлять любые дополнительные функции или параметры, которые вам могут понадобиться. После этого вы можете отправить этот G-код на принтер для печати физического объекта.

Cura совместим практически со всеми настольными 3D-принтерами и поддерживает распространенные 3D-форматы, включая OBJ, STL, 3MF, X3D. Он также работает с форматами файлов изображений, такими как PNG, JPG, GIF и BMP.

Топ бесплатных программ для 3D печати в 2021 году

Как подготовить 3D модель к печати или научиться создавать модели с нуля? Какое программное обеспечение лучше всего подходит для новичков? На все эти вопросы можно найти ответ в нашей статье. Представленные в обзоре приложения полностью бесплатны или имеют бесплатные версии для студентов, преподавателей и проектов с открытым исходным кодом.

Почему мы поместили этот раздел перед всеми остальными? Ответ очень прост. Зная весь процесс 3D печати можно лучше понять, как каждое ПО участвует в подготовке и печати трехмерных деталей.

Если вы стали счастливым обладателем 3D принтера, но совершенно не представляете, что с ним делать и как начать работу, тогда эта часть статьи для вас.

Для печати 3D моделей используются разные программы:

  •  ПО для трехмерного моделирования/дизайна/САПР;
  •  ПО для редактирования, просмотра и восстановления файлов STL;
  •  Программы-слайсеры;
  •  Хост 3D принтера.

Перед тем, как приступить к работе, необходимо создать 3D модель. Для этого можно использовать разные программы для моделирования. Подробно о бесплатных версиях ПО для 3D моделирования мы писали здесь.

Небольшой лайфхак для начинающих. Если вы не готовы создавать модель своими силами, выбрать и скачать подходящую можно с торговых площадок. В сообществах мейкеров есть также бесплатные ссылки для скачивания — иногда предложенные 3D модели могут быть не только интересны, но и полезны.

После создания 3D модели ее необходимо преобразовать в формат, подходящий для печати. Для настольных 3D принтеров это формат STL. Некоторые созданные или скачанные файлы имеют дефекты, которые ведут к сбоям во время печати. Именно для редактирования файлов STL есть специальной программное обеспечение, которое помогает подготовить модель к воспроизведению на принтере.

Программа слайсер помогает преобразовать STL файл в понятный для принтера G-код. Функционал таких программ позволяет разбить 3D модель на тысячи плоских 2D слоев, которые будут последовательно воспроизводиться на принтере.

И, наконец, хост 3D принтера обеспечивает связь между компьютером и принтером. Он позволяет получать информацию для печати, а также изменять параметры работы устройства в режиме реального времени через ПК. Часто Слайсер и хост объединены в одно ПО для 3D печати, которое поставляется производителем принтера.

Дорогие читатели портала 3DToday хотим вам сообщить, что у нас на сайте интернет-магазина LIDER-3D открылся новый раздел «База знаний». В данном разделе мы делимся совами, опытом, настройками и секретами мира аддитивных технологий, переходите в раздел по данной ссылке.

Примеры некоторых уже выложеных статей в разделе «База знаний»: Постобработка моделей после 3D-печати, 10 калибровочных моделей для вашего 3D-принтера, Как и чем печатают 3D-принтеры, Печать пластиком HIPS, Настройки печати ABS пластиком, Рекомендации по постобработке изделий из фотополимеров HARZ Labs, Лучшие бесплатные программы для 3D-моделирования для начинающих.

Cura

Одна из популярных программ-слайсеров, которая поставляется вместе со всеми принтерами Ultimaker. Однако ее функционал подходит для использования совместно с другими 3D принтерами. Поскольку это ПО является одним из самых популярный среди мейкеров, можно не тратить время на настройки профиля — для большинства принтеров их можно найти в самой программе.

Софт предназначен для изменения важных настроек печати. Начните с режима “Recommended”,чтобы выбрать улучшенные параметры качества для принтера и легко адаптироваться в работе с программой.

Более точный контроль всех параметров возможен в пользовательском режиме “Custom”. Перейдя в этот режим вы сможете управлять более 400 разными настройками.

Cura — это не только простой и понятный слайсер для домашних пользователей. Софт можно использовать в качестве главного программного обеспечения для вашего принтера, а также интегрировать с САПР, например с SolidWorks или Siemens NX.

Программа постоянно обновляется и дополняется, что позволяет сделать 3D печать на вашем принтере более качественной.

►►►Ссылка на оф. сайт Cura

PrusaSlicer

Это программное обеспечение основано на базе Slic3r и в отличие от прототипа завоевал большую популярность среди пользователей. Главным отличием является большой список настраиваемых параметров и дополнительные функции, делающие работу более удобной.

Удобный пользовательский интерфейс, встроенная поддержка принтеров Prusa и настройки для разных видов пластика помогают легко приступить к работе с 3D принтером. Также слайсер позволяет размещать дополнительные поддержки, работать с разными материалами и использовать плавные функции с переменной высотой слоя.

Слайсер PrusaSlicer можно использовать как для работы с FDM принтерами, так и с устройствами, печатающими смолами. Панели настроек для пользователей с разным опытом в 3D печати помогают значительно улучшить качество готовых моделей.

Отличный бонус для тех, кто до этого работал со Slic3r — PrusaSlicer поддерживает большинство исходных функций и принимает пакеты конфигурации Slic3r ри импорте профилей.

►►►Ссылка на оф. сайт PrusaSlicer

MatterControl 2.0

MatterControl — это CAD программа для моделирования,слайсер и одновременной хост для 3D принтера. Благодаря функциям хоста вы можете напрямую контролировать печать при подключении принтера через USB. Также программа позволяет нарезать файлы формата STL для экспорта на SD-карту для автономной печати и конечно же, создавать проекты в отдельном разделе программного обеспечения САПР.

Структурированный интерфейс позволяет легко создавать модели и подготавливать их к печати. Файловый браузер и библиотека геометрических примитивов помогают легко импортировать данные в печать. Геометрические фигуры можно использовать в качестве поддержек, что помогает добиться высокого качества печати сложных деталей.

Расширенные настройки печати и удобная программа для просмотра делают это ПО одним из лучших для комплексного контроля процесса 3D печати. Кроме функций хоста и слайсера, MatterControl имеет инструменты для дизайна,которые позволяют проектировать детали. Полученные 3D модели легко экспортировать в слайсер и распечатать. Таким образом, программа позволяет контролировать весь процесс — от создания модели, до ее нарезки и отправки в печать.

►►►Ссылка на оф. сайт PrusaSlicer

3DPinterOS

3DPrinterOS — облачная программа для управления 3D принтером. Она сочетает в себе функции слайсера, хоста и редактора файлов STL. В программе можно создавать очередь на печать, управлять принтером и системой подключаемых модулей на основе приложений для анализа и восстановления данных STL, а также выполнять облачную нарезку.

Бесплатный пакет Starter позволяет пользователям загружать G-коды и отправлять их в печать, удаленно контролировать процесс печати и получать поддержку на форуме единомышленников. За умеренную плату можно получить доступ к дополнительным функциям, включая возможность совместной работы над проектом.

По сути эта программа является универсальным средством конвертации файлов для печати в формат STL. Именно поэтому 3DPrinterOS подходит для небольшого бизнеса, обучения, производства и дизайна.

►►►Ссылка на оф. сайт 3DPinterOS

KISSlicer

Аббревиатура этого приложения “Keep It Simple Slicer” может смутить неопытных пользователей. На самом деле это довольно сложный инструмент для 3D печати. Противоречивые отзывы пользователей тем не менее позволяют сделать вывод о том, что программа популярна и имеет достаточный функционал для работы с 3D принтерами.

Бесплатная версия программы подходит для большинства пользователей, которые работают на принтерах с одним экструдером. KISSlicer помогает упростить некоторые аспекты нарезки с помощью Profile Wizards для настроек конкретного принтера и Tuning Wizards для оптимизации материалов. Платная версия программы позволяет работать с принтерами с 2 экструдерами.

Хотя настройки приложения довольно сложны, но усилия того стоят — слайсер позволяет обеспечить полный контроль над всем процессом печати.

►►►Ссылка на оф. сайт KISSlicer

Slic3r

Это программное обеспечение предназначено для слайсеров с открытым исходным кодом. Его главное отличие — передовые функции, которые не встречаются больше ни в одном приложении.

Несмотря на то, что Slic3r почти не выпускает обновлений для своей программы, она является базовой для многих других ПО с открытым исходным кодом. Например, во многих программах используется трехмерное сотовое заполнение полостей, что является особой заслугой разработчиков Slic3r.

В 2018 году вышла новая версия софта с новыми интегрированными функциями. Так, в этой версии есть новые шаблоны заполнения, экспериментальная поддержка принтеров SLA и DLP, формат 3MF, а также печать через USB.

На сайте ПО можно найти подробное руководство, которое дает представление обо всех функциях Slic3r. Отличным бонусом программы является прямая интеграция с OctoPrint для печати одним нажатием кнопки.

►►►Ссылка на оф. сайт Slic3r

SliceCrafter

Браузерный слайсер от разработчиков IceSL.С помощью программы можно быстро загрузить STL файлы, нарезать их, а затем подготовить G-код к печати. В браузерной программе можно воспользоваться практически всеми опциями, которые предлагает IceSL.

Несмотря на то, что многие пользователи считают эту версию менее мощной, она подходит для новичков, которые не хотят настраивать более сложные программы для 3D печати.

►►►Ссылка на оф. сайт SliceCrafter

IceSL

Программа IceSL — отличный инструмент для 3D моделирования и печати. Несколько рабочих окон позволяют редактировать модель напрямую через скрипт на языке Lua, выбирать разные настройки для нарезки модели, а также просматривать полученный результат в режиме реального времени. Несмотря на кажущуюся сложность работы с ПО, IceSL дает возможность изящного параметрического моделирования.

Меню настроек слайсера позволяет новичкам легко и быстро подготовить 3D модель к печати. В последней версии программы появилась возможность указывать разные значения настроек печати на определенной высоте слоя. Все это позволяет сделать плавные переходы от плотного к легкому заполнению и градацию толщины слоев от мелкого к крупному.

►►►Ссылка на оф. сайт IceSL

OctoPrint

Эта программа является хостом для 3D принтеров, который позволяет контролировать печать и менять настройки. ПО также дает возможность дистанционного управления принтером с помощью Wi-Fi модуля, подключенного к устройству.

OctoPrint принимает G-код практически от любого слайсера, при этом хост позволяет визуализировать полученные файлы до и во время печати. Кроме того, нарезку файлов можно осуществлять непосредственно в программе, используя ее в качестве слайсера.

OctoPrint предлагает не только широкий выбор инструментов для удаленного управления печатью, но и несколько способов отслеживания выполняемых задач. Вы можете настроить push-уведомления или отправку предупреждений через разные мессенджеры.

Программное обеспечение имеет открытый исходный код и активное сообщество пользователей, которое предлагает множество плагинов для расширения функционала программы. На странице сообщества можно найти множество надстроек, которые будут полезны при печати.

►►►Ссылка на оф. сайт OctoPrint

Repetier-Host

Любимый хост разработчиков Rep-Rap — Repetier является высокопроизводительным программным обеспечением для управления печатью и подготовки файлов.

Repetier-Host позиционируется как универсальное ПО, которое помогает управлять принтерами с большим количеством экструдеров (до 16 экструдеров), а также поддерживает практически любой 3D принтер, представленный на рынке.

Программа имеет функции удаленного доступа через Repetier Server, что позволяет управлять своим принтером через браузер на ПК, планшете или смартфоне.

►►►Ссылка на оф. сайт Repetier-Host

AstroPrint

Как и 3DPrinterOS эта программа является облачным решением для контроля и управления вашими 3D принтерами. Также, с помощью AstroPrint можно менять настройки слайсера, управлять профилями принтера и материала. Бесплатная учетная запись позволяет сохранять информацию для печати, а также иметь доступ ко всем настройкам через браузер или мобильное приложение AstroPrint.

Это ПО уникально тем, что оно совместимо с Thingiverse и MyMiniFactory, а также с бесплатными версиями CAD программ, например с 3D Slash и Leopoly. Также у приложения есть инструменты для нарезки 3D моделей с возможностью отправлять файлы в печать со смартфона.

Софт будет полезен тем, кто работает в крупномасштабных сетях, таких как 3D фермы, предприятия и университеты.

►►►Ссылка на оф. сайт AstroPrint

3D-Tool Free Viewer

3D-Tool Free Viewer предназначена для поверки структурной целостности файлов STL и возможности печати документа на вашем принтере. Дополнительные функции, например “Поперечное сечение”позволяют также заглянуть внутрь 3D модели и оценить некоторые параметры.

Эта программа может быть полезна, если вы хотите проверить свой STL файл на наличие ошибок. Удобный интерфейс программного обеспечения позволяет измерить размер, площадь поверхности и объем всех частей фигуры, а также изменить расстояние, углы и радиус одним нажатием кнопки.

Для тех, кто не обладает достаточными познаниями и опытом в САПР, программа предлагает быстрый способ проверки STL файла и подготовки его к 3D печати.

►►►Ссылка на оф. сайт 3D-Tool Free Viewer

MakePrintable

Этот полезный веб-сервис позволяет проверить файлы STL а наличие ошибок и исправить критические значения,которые могут повлиять на печать. В отличие от других бесплатных программ, MakePrintable дает возможность полного контроля процесса. Вы можете выбрать уровень качества печати, сделать сетку пустотелой, исправить количество полигонов и даже объединить несколько мишеней в одну.

Хотя программа больше не предлагает бесплатную версию с ограниченным функционалом, пользователи могут найти несколько вариантов использования программы. Программа имеет разные возможности оплаты — за единичную загрузку файла (около 2 долларов за файл) или пакет “Maker” с возможностью загружать до 30 файлов в месяц (ежемесячная цена около 15 долларов).

Преимуществом программы является совместимость плагинов с Blender и SketchUp.

►►►Ссылка на оф. сайт MakePrintable

Meshmixer

Программа Meshmixer — это супер современное и бесплатное программное обеспечение из семейства Autodesk для 3D печати для просмотра, проверки, редактирования и восстановления STL файлов. Эта программа помогает выявить потенциальные проблемы и автоматически устранить их. Например, программа идентифицирует недостаточную толщину стенок.

Программа позиционируется как универсальный инструмент для трехмерных сеток, предлагая множество инструментов для работы с сеткой, трехмерного моделирования, тиснения поверхности и других.

Пытаетесь ли вы исправить STL файл,подготовить модель к печати или сконструировать несколько объектов — Meshmixer идеально подходит для всех этих целей.

►►►Ссылка на оф. сайт Meshmixer

MeshLab

MeshLab — это приложение с открытым исходным кодом, которое позволяет редактировать файлы формата STL, а также имеет инструменты для работы с трехмерными треугольными сетками. Возможности софта помогают проверять, визуализировать, восстанавливать и преобразовывать сетки, и даже объединять модели в твердые тела и заделывать дыры.

Приложение отлично подходит для редактирования 3D моделей, созданных в САПР. Несмотря на то, что последняя версия была выпущена в 2016 году, программа по-прежнему пользуется популярностью у мейкеров.

►►►Ссылка на оф. сайт MeshLab

NetFabb

NetFabb — это программное обеспечение для нарезки, которое включает в себя дополнительные возможности анализа и восстановления файлов STL. Один из самых мощных инструментов NetFabb направлен на оптимизацию процесса для пользователей, предлагая возможность создания поддержек, восстановление сетки и широкий выбор инструментов генеративного дизайна.

Программа бесплатна для студентов,в рамках подписки Autodesk. Трехлетняя лицензия для учащихся позволяет выбрать одну из версий:

  •  NetFabb Standard позволяет быстро подготовить модель к печати;
  •  NetFabb Premium с расширенными возможностями для создания решеток, поддержек и автоматической упаковки деталей;
  •  NetFabb Ultimate позволяет вычислить сбои в сборке, предоставляет инструменты для моделирования, настраиваемые стратегии траектории инструмента, а также помогает автоматизировать процесс подготовки модели к 3D печати;
  •  NetFabb Simulation помогает моделировать определенные технологии печати металлом до начала производства.

►►►Ссылка на оф. сайт NetFabb

О программах для 3D моделирования, в которых разберется даже новичок, мы писали в этой статье. Здесь представлены не менее полезные, простые в использовании, а главное, бесплатные программы для трехмерного моделирования и 3D печати.

3D Builder

Приложение 3D Builder предлагает своим пользователям быстро визуализировать и редактировать 3D модели. Софт помогает создавать и импортировать файлы в форматах для трехмерной печати. Используя простые инструменты для редактирования, можно создавать трехмерные изображения даже пользователям начального уровня.

Приложение располагает собственной обширной библиотекой 3D моделей. Также можно загрузить внешний файл или использовать датчик Kinect V2 для сканирования и импорта нового 3D изображения. Присоединившись к сообществу 3D Builder и скачав SDK 3D Printing можно расширить возможности этой бесплатной программы.

►►►Ссылка на оф. сайт 3D Builder

Figuro

Этот браузерный софт для моделирования сочетает в себе доступность TinkerCAD и мощность более совершенных инструментов для 3D моделирования. Программа подойдет для тех, кто хочет улучшить свои навыки в проектировании, при этом не сильно углубляясь в детали.

Создание объектов в Figuro построено по принципу полигонального моделирования — вы генерируете многоугольники, изменяя их и объединяя друг с другом. Если вы пользуетесь программой впервые, рекомендуем использовать дополнительные инструменты проверки и восстановления файлов STL.

Программа имеет простой и приятный пользовательский интерфейс. Обширная галерея позволяет оценить возможности ПО и получить вдохновение на создание новых объектов.

►►►Ссылка на оф. сайт Figuro

Fusion 360

Fusion 360 — это профессиональная CAD программа для 3D моделирования. В отличие от других ПО, софт позволяет охватить весь процесс планирования, тестирования и трехмерного дизайна.

Программа имеет мощные инструменты для решения задач промышленного дизайна. Fusion 360 позволяет моделировать конструкцию проектируемых объектов а также нагрузки, с которыми они столкнутся после введения в эксплуатацию.

Возможность совместной работы над проектом, облачный обмен файлами и импорт/экспорт разных типов файлов САПР делает использование приложения комфортным.

Fusion 360 бесплатен для студентов, стартапов и любителей. При этом любительские проекты не должны быть коммерческими, доход стартапа не должен превышать 100000 долларов в год, а студенческая лицензия программы ограничена тремя годами.

►►►Ссылка на оф. сайт Fusion 360

FreeCAD

Многофункциональное программное обеспечение САПР позволяет отлично развить дизайнерские навыки. ПО для параметрического моделирования создает модели в соответствии с заданными параметрами. Большим преимуществом является возможность перетаскивания и управления объектами непосредственно с помощью мыши.

Особенность данной программы — возможность возвращаться в историю создания объекта и редактировать ее параметры. Несмотря на то, что софт бесплатен, он имеет все необходимые инструменты для полноценной работы.

FreeCAD позволяет пользователям рисовать 2D формы в качестве основы для создания дополнительных объектов. Программа подойдет для дизайна изделий, машиностроения, архитектуры и других областей.

►►►Ссылка на оф. сайт FreeCAD

OpenSCAD

В отличие от других представленных программ, OpenSCAD больше фокусируется на CAD аспекте 3D моделирования. Софт работает как 3D-камиллятор, который считывает файл сценария, описывающий 3D модель, а затем преобразует объект в 3D модель.

Программа с открытым исходным кодом постоянно обновляется, приобретая новые функции. Например, в последнем обновлении появилась новая панель Customiser. Получить поддержку и советы по использованию приложения и работе с обновлениями можно в сообществе пользователей.

ПО не имеет интерактивных компонентов, зато помогает лучше контролировать процесс моделирования и управлять настройками параметров конструкции. OpenSCAD считается идеальным инструментом для студентов.

►►►Ссылка на оф. сайт OpenSCAD

Blender

Популярная программа автоматизированного проектирования САПР с крутой кривой обучения. Этот софт — не лучший выбор для новичка, но идеальна для тех, кто знаком с концепциями 3D моделирования и хочет создавать более сложные модели.

Последняя версия программы является более доступной. Так пользовательский интерфейс стал более удобным, а также появилось трехмерное окно просмотра. Расширенные дополнения Eevee, средство визуализации в реальном времени и Grease Pencil для 2D рисования и анимации значительно расширяют возможности программы.

Программа с открытым исходным кодом постоянно пополняется новыми функциональными решениями для комфортной работы.

►►►Ссылка на оф. сайт Blender

OnShape

OnShape — мощная браузерная программа для САПР, которая предназначена для профессиональных пользователей. Софт позволяет организовать совместную работу над проектом и хранить данные в облаке.

Программа предоставляет всем членам команды мгновенный доступ к одной и той же рабочей области САПР и одним и тем же данным в облаке. Дополнительная возможность управления основным дизайном без необходимости сохранять копии и отслеживать разные версии файлов делает работу по-настоящему удобной.

Программа имеет бесплатную версию для студентов и преподавателей, а также пользователям, которые занимаются некоммерческими проектами.

►►►Ссылка на оф. сайт OnShape

Как подготовить модель к 3D-печати

3D-печать может быть неприятным занятием. Вы гладили и лепили своего персонажа до совершенства на экране, но каким-то образом ваш персонаж рассыпается, когда вы пытаетесь его распечатать.

По мере чтения мы рассмотрим несколько простых методов, которые помогут вам настроить модели для успешной 3D-печати.

01. Дизайн для вашего материала

В программном обеспечении для анимации ваша модель существует в мире без гравитации и физики.Чтобы ваша модель существовала в физическом пространстве, вам нужно помнить о характеристиках материала, таких как допуски и использование.

Например, если вы хотите печатать в цвете, Shapeways предлагает полноцветный материал из песчаника, если для печати прототипов со сцепляющимися частями вам понадобится прочный нейлон, а для ручной окраски моделей лучше всего подойдет зернистый материал, такой как Shapeway’s Frosted. Пластик. Теперь вы можете даже печатать украшения из золота.

02. Распределение веса

Найдите время, чтобы посмотреть, как будет распределяться вес вашей модели.Если вы хотите, чтобы ваша модель стояла сама по себе и не опрокидывалась, убедитесь, что ее нижняя часть имеет прочное заземление. Возможно, вашей модели нужна основа, более толстые ножки или несколько точек соприкосновения с землей, чтобы удерживать ее.

03. Подумайте о размере

Размер вашей модели должен соответствовать вашим потребностям и типам принтеров. Когда вы видите максимальную граничную рамку в руководстве по дизайну материалов, это означает, насколько большая модель может быть напечатана на данном материале.

Размер особенно важен для отпечатков, которые подходят друг к другу (например, пазлы) или носятся (например, кольца).Из-за литья некоторые материалы, такие как латунь, бронза, серебро и сталь, могут давать усадку при производстве. Керамические оттиски сжимаются примерно на три процента при обжиге и расширяются при глазуровании.

04. Обеспечение водонепроницаемости сетки

Водонепроницаемость сетки достигается за счет закрытых краев, создающих сплошной объем. Если бы вы наполнили свою модель водой, что-нибудь потекло? Проверьте свои нормали и убедитесь, что все они направлены наружу (любые перевернутые нормали будут считываться принтером как дыры).Возможно, вам придется очистить любую внутреннюю геометрию, которая могла быть случайно оставлена ​​после логических значений.

05. Утолщение уязвимых участков

Вытянутые отростки ядра вашей модели могут отломиться во время или после печати, если точка контакта или соединение слишком тонкие. В 3D-печати эти отростки иногда называют проводами.

Некоторые материалы в процессе производства очень хрупкие. Возможно, вам придется пересмотреть позу вашего персонажа, чтобы вернуть придатки к сердцевине для создания поддерживаемых проводов по свободным проводам.Это добавит прочности вашей модели.

06. Отверстия для эвакуации

Цена на печать вашей модели в основном зависит от объема использованного материала. Выдувание 3D-модели поможет вам сэкономить на печати. При печати ваша модель создается в лотке, заполненном поддерживающим материалом, например, пластмассовым нейлоновым порошком или воском.

Лучше всего иметь выпускное отверстие, чтобы можно было удалить излишки материала. Это особенно необходимо для окрашенных моделей, потому что, если излишек порошка останется внутри вашей модели, модель не будет окрашиваться равномерно.Важно, чтобы отверстия для эвакуации были достаточно большими для выхода материала поддержки.

Если сначала невозможно удалить весь материал носителя, он может вытечь во время процесса окрашивания, загрязняя краситель и испортив партию.

07. Дизайн для вашего материала

3D-печать уникальным образом позволяет создавать сложные, взаимосвязанные, подвижные детали без сборки. Уровень сложности и детализации промышленных 3D-принтеров не имеет себе равных.

Мы рекомендуем вам поэкспериментировать с различными типами шарниров и механизмов, чтобы в готовом отпечатке могли быть подвижные части. Если вы создаете отдельные или взаимосвязанные части, убедитесь, что между тесными участками достаточно большое расстояние.

08. Удалите модификаторы сглаживания

При моделировании, чтобы создать ощущение высокополигональности с низким количеством полигонов, вы обычно используете модификатор сглаживания для сокращения времени рендеринга. У каждого пакета есть свое имя для этого параметра: Maya содержит Nurbs, 3ds Max — Curves, а Lightwave — SubD.

3D-принтеры не считывают модификаторы сглаживания, поэтому вам нужно удалить их и поднять уровень подразделения, чтобы воссоздать иллюзию, предлагаемую модификаторами сглаживания. Теперь ваша модель имеет более высокое разрешение.

Words: Лори Беренхаус

Лори Беренхаус — дизайнер и педагог, специализирующаяся на 3D-дизайне и печати. Эта статья впервые появилась в выпуске 183 3D World.

Моделирование для 3D-печати: советы Джереми Ортиса

_Мы пригласили дизайнера и цифрового скульптора Джереми Ортиса (@zbrushninja), чтобы поделиться своими главными советами по моделированию для 3D-принтера Form 1+.

Я исхожу из традиционного скульптурного фона с использованием глины и воска. Для меня использование ZBrush настолько хорошо имитирует скульптуру из этих традиционных материалов, что почти все мои традиционные навыки и методы были напрямую переведены на цифровой носитель. Я мгновенно увлекся этим новым носителем цифровой глины.

Как цифровой дизайнер, я знал, что если я хочу иметь возможность перенести свои скульптуры ZBrush в реальный мир, мне нужен принтер с высоким разрешением, который мог бы запечатлеть мельчайшие детали моих скульптур, чтобы я мог использовать свои отпечатки в качестве мастеров для лепки или непосредственно как единичные серийные образцы.Form 1+ — единственный настольный 3D-принтер, который предлагает уровень детализации, который может эффективно и точно воспроизводить мои скульптуры с превосходным уровнем детализации и качества, сопоставимым с промышленными стереолитографическими принтерами. И все это по цене, которая была в пределах моего бюджета.


Бюст Дракона от Джереми Ортиса, напечатанный на 3D-принтере из серой смолы по форме 1+.

Только когда я держал в руке отпечаток головы дракона высотой 20 мм с такими мелкими деталями, что кончики карандашей, лезвия X-acto и отпечатки пальцев казались огромными, меня поразило, насколько мощным инструментом у меня был мое владение.

Вот 7 советов, которые я нашел полезными при проектировании и моделировании для 3D-печати. Я лично использую ZBrush и Maya для своей работы, но эти советы должны работать в большинстве программ для 3D-моделирования.

1. Сохраните свои детали. Коллектор.
Разработчики моделей, работающие с анимацией, иллюстрациями или играми, должны помнить одну важную вещь: ваши 3D-отпечатки должны состоять из водонепроницаемых объемных частей коллектора. Всегда проверяйте свою модель на предмет артефактов, рыхлых граней или несваренных краев и вершин.

Это означает:
— Без одномерных плоскостей, оболочек или выдавленных кромок
— Без двусторонних граней
— Без самопересекающихся граней
— Без открытых отверстий на гранях
— Без несваренных вершин или кромок

PreForm, бесплатное загружаемое программное обеспечение для 3D-печати от Formlabs, имеет автоматические инструменты, которые обеспечивают водонепроницаемость вашей модели.

2. Многообъектная печать
Должна ли моя деталь быть одной сплошной сеткой? Это вопрос, который задают многие новички при создании моделей для 3D-печати.Ответ прост: непрерывная сетка не требуется. Вы можете создавать отпечатки из перекрывающихся или пересекающихся объектов, если все задействованные компоненты являются составными частями.

3. Знайте свою зону сборки
При проектировании своей детали учитывайте зону сборки. Однако объем сборки вашего принтера не должен ограничивать размер вашей окончательной модели. Будь креативным! Грамотная компоновка в области сборки может помочь вам получить более крупные отпечатки. Например, диагональное пространство сверху вниз в области сборки даст вам самый длинный размер сборки вашего принтера.

4. Мелкие отпечатки и преувеличенные детали
При лепке мелких деталей часто бывает очень полезно немного преувеличить детали. Это означает создание деталей поверхности с более глубокими надрезами и более выраженной текстурой поверхности. Если возможно, сделав тонкие детали немного толще, это обеспечит чистоту печати.

5. Сохранение материала
Создание полой модели с помощью оболочки и логических функций, доступных в программном обеспечении для моделирования, позволит сэкономить материал смолы.Обязательно сделайте достаточно большое «вентиляционное отверстие», которое соединяется с полым участком с внешней стороны вашей модели, чтобы не затвердевший материал мог вытекать.

6. Хорошо очистите
После того, как ваша печать будет закончена, вы должны пропитать готовый отпечаток в IPA на 12-15 минут. Я обнаружил, что ближе к концу замачивания вы можете слегка растереть свою деталь рукой в ​​перчатке, чтобы помочь разрушить и удалить всю смолу, приставшую к поверхности вашего отпечатка. Использование мягкой кисти также помогает достичь области, до которой вы не можете дотянуться рукой. Этот дополнительный шаг помогает получить качественную отделку вашего отпечатка.

7. Осторожно снимите опоры
Не торопитесь при снятии опорного материала. Поспешность этого процесса может испортить безупречный отпечаток. Использование ножа X-acto для надрезания линии в точке соединения даст более чистый разрыв. Мягко покачивайте более толстые опоры, не тяните и не применяйте чрезмерную силу.

Узнать больше о SLA Technology

Бесплатное руководство для новичков — 3D Printing Industry

Истоки 3D-печати в «Rapid Prototyping» были основаны на принципах промышленного прототипирования как средства ускорения самых ранних этапов разработки продукта с помощью быстрого и простого способа производства прототипов, который позволяет создавать несколько итераций продукта. быстрее и эффективнее при выборе оптимального решения.Это экономит время и деньги на начальном этапе всего процесса разработки продукта и обеспечивает уверенность перед производственными инструментами.

Прототипирование, вероятно, по-прежнему является самым крупным, хотя иногда и упускаемым из виду, применением 3D-печати сегодня.

Развитие и усовершенствование процесса и материалов, с момента появления 3D-печати для прототипирования, привело к тому, что процессы были приняты для приложений на более поздних этапах цепочки процесса разработки продукта. Приложения для оснастки и литья были разработаны с использованием преимуществ различных процессов.Опять же, эти приложения все чаще используются и внедряются в промышленных секторах.

Аналогично для конечных производственных операций, улучшения продолжают способствовать внедрению.

С точки зрения вертикальных промышленных рынков, которые получают большие выгоды от промышленной 3D-печати во всех этих приложениях широкого спектра, следующая базовая разбивка:

Медицинский сектор рассматривается как один из первых, кто начал применять 3D-печать, но также как сектор с огромным потенциалом для роста благодаря возможностям настройки и персонализации технологий и способности улучшать жизнь людей по мере улучшения процессов и разработаны материалы, соответствующие медицинским стандартам.

Технологии 3D-печати используются для множества различных приложений. Помимо создания прототипов для поддержки разработки новых продуктов для медицинской и стоматологической промышленности, эти технологии также используются для изготовления шаблонов для последующего металлического литья зубных коронок и при производстве инструментов, поверх которых в вакууме формируется пластик для изготовления зубных выравнивателей. . Технология также используется непосредственно для производства как стандартных товаров, таких как имплантаты бедра и колена, так и индивидуальных продуктов для пациентов, таких как слуховые аппараты, ортопедические стельки для обуви, индивидуальные протезы и одноразовые имплантаты для пациентов, страдающих заболеваниями. такие как остеоартрит, остеопороз и рак, а также жертвы несчастных случаев и травм.Напечатанные на 3D-принтере хирургические шаблоны для конкретных операций также являются новым приложением, которое помогает хирургам в их работе и пациентам в их выздоровлении. Также разрабатываются технологии для 3D-печати кожи, костей, тканей, фармацевтических препаратов и даже человеческих органов. Однако до коммерциализации этих технологий еще далеко.

Как и медицинский сектор, аэрокосмический сектор одним из первых начал применять технологии 3D-печати в их самых ранних формах для разработки продуктов и создания прототипов.Эти компании, обычно работающие в партнерстве с академическими и научно-исследовательскими институтами, были на острие в плане или расширении границ технологий для производственных приложений.

Из-за критического характера разработки самолетов, исследования и разработки требуют больших усилий, стандарты имеют решающее значение, а системы 3D-печати промышленного уровня подвергаются испытанию. При разработке процессов и материалов был разработан ряд ключевых приложений для аэрокосмического сектора, а некоторые некритические детали уже полностью готовы к полетам на самолетах.

Среди известных пользователей — GE / Morris Technologies, Airbus / EADS, Rolls-Royce, BAE Systems и Boeing. Хотя большинство из этих компаний действительно придерживаются реалистичного подхода к тому, что они делают сейчас с технологиями, и большая часть этого — НИОКР, некоторые действительно настроены оптимистично в отношении будущего.

Еще одним повсеместным приверженцем технологий быстрого прототипирования — самого раннего воплощения 3D-печати — стал автомобильный сектор. Многие автомобильные компании — особенно передовые в автоспорте и Формуле-1 — пошли по той же траектории, что и аэрокосмические компании.Сначала (и до сих пор) используют технологии для создания прототипов приложений, но разрабатывают и адаптируют свои производственные процессы для включения преимуществ улучшенных материалов и конечных результатов для автомобильных деталей.

Многие автомобильные компании теперь также рассматривают потенциал 3D-печати для выполнения послепродажных функций с точки зрения производства запасных / сменных частей по запросу, а не для хранения огромных запасов.

Традиционно процесс проектирования и производства ювелирных изделий всегда требовал высокого уровня знаний и опыта, включая специальные дисциплины, включая изготовление, изготовление форм, литье, гальванику, ковку, ковку серебра и золота, резку камня, гравировку и полировку.Каждая из этих дисциплин развивалась на протяжении многих лет, и каждая из них требует технических знаний при производстве ювелирных изделий. Одним из примеров является литье по выплавляемым моделям, истоки которого насчитывают более 4000 лет.

Для ювелирного сектора 3D-печать оказалась особенно разрушительной. Существует большой интерес и популярность, основанная на том, как 3D-печать может и будет способствовать дальнейшему развитию этой отрасли. От новой свободы дизайна, обеспечиваемой 3D CAD и 3D-печатью, за счет совершенствования традиционных процессов производства ювелирных изделий до прямого производства 3D-печати, устраняющего многие традиционные шаги, 3D-печать оказала и продолжает оказывать огромное влияние в этом секторе. .

Искусство / Дизайн / Скульптура

Художники и скульпторы используют 3D-печать множеством различных способов, чтобы исследовать форму и функционирование способами, которые ранее были невозможны. Будь то просто найти новое оригинальное выражение или учиться у старых мастеров, это очень напряженный сектор, который все чаще находит новые способы работы с 3D-печатью и представляет результаты миру. Есть множество художников, которые сегодня сделали себе имя, специально работая с технологиями 3D-моделирования, 3D-сканирования и 3D-печати.

  • Джошуа Харкер
  • Дизингоф
  • Джессика Розенкранц в нервной системе
  • Пиа Хинце
  • Ник Эрвинк
  • Лайонел Дин
  • И многие другие.

Дисциплина 3D-сканирования в сочетании с 3D-печатью также привносит новое измерение в мир искусства, однако, художники и студенты теперь имеют проверенную методологию воспроизведения работ мастеров прошлого и создания точных копий древних (и др. недавние) скульптуры для внимательного изучения — произведения искусства, с которыми они никогда не смогли бы взаимодействовать лично.Работа Космо Венмана особенно поучительна в этой области.

Архитектурные модели долгое время были основным приложением процессов 3D-печати для создания точных демонстрационных моделей видения архитектора. 3D-печать предлагает относительно быстрый, простой и экономически жизнеспособный метод создания подробных моделей непосредственно из 3D CAD, BIM или других цифровых данных, используемых архитекторами. Многие успешные архитектурные фирмы в настоящее время обычно используют 3D-печать (дома или в качестве услуги) как важную часть своего рабочего процесса для расширения инноваций и улучшения коммуникации.

В последнее время некоторые дальновидные архитекторы рассматривают 3D-печать как прямой метод строительства. Исследования в этой области ведутся рядом организаций, в первую очередь в Университете Лафборо, Контурном ремесле и Архитектуре Вселенной.

Поскольку процессы 3D-печати улучшились с точки зрения разрешения и более гибких материалов, одна отрасль, известная своими экспериментами и возмутительными заявлениями, вышла на первый план. Речь, конечно же, идет о моде!

аксессуаров, напечатанных на 3D-принтере, включая обувь, головные уборы, шляпы и сумки, вышли на мировые подиумы.А еще более дальновидные модельеры продемонстрировали возможности этой технологии для высокой моды — платья, накидки, длинные платья и даже нижнее белье дебютировали на различных модных площадках по всему миру.

Ирис ван Херпен заслуживает особого упоминания как ведущего пионера в этом направлении. Она создала ряд коллекций по образцу подиумов Парижа и Милана, в которых используется 3D-печать, чтобы взорвать «обычные правила», которые больше не применяются к дизайну одежды.Многие пошли и продолжают идти по ее стопам, часто с совершенно оригинальными результатами.

Несмотря на то, что еда была опоздавшей на вечеринку по 3D-печати, еда — это одно из новых приложений (и / или материалов для 3D-печати), которое очень волнует людей и может действительно сделать эту технологию мейнстримом. В конце концов, нам всем и всегда нужно есть! 3D-печать становится новым способом приготовления и подачи еды.

Первые набеги на продукты питания для 3D-печати были с шоколадом и сахаром, и эти разработки быстро продолжаются, и на рынке появляются определенные 3D-принтеры.Некоторые другие ранние эксперименты с едой, включая 3D-печать «мяса» на уровне клеточного белка. Совсем недавно паста — еще одна группа продуктов питания, которая исследуется на предмет 3D-печати продуктов питания.

Взгляд в будущее 3D-печать также рассматривается как полноценный метод приготовления пищи и способ сбалансировать питательные вещества всесторонним и здоровым образом.

Святой Грааль для поставщиков 3D-печати — это потребительская 3D-печать. Существует широко распространенная дискуссия о том, осуществимо ли это будущее.В настоящее время потребительский интерес низок из-за проблем с доступностью, которые существуют на начальном уровне (потребительские машины). В этом направлении продвигаются вперед крупные компании по 3D-печати, такие как 3D Systems и Makerbot, как дочерняя компания Stratasys, поскольку они пытаются сделать процесс 3D-печати и вспомогательные компоненты (программное обеспечение, цифровой контент и т. Д.) Более доступными и доступными для пользователей. -дружелюбно. В настоящее время существует три основных способа взаимодействия человека с улицы с технологией 3D-печати для потребительских товаров:

  • дизайн + печать
  • выбрать + распечатать
  • выбрать + выполнение услуги 3D-печати

3D-печать модели | Справка SketchUp

Перед тем, как распечатать модель на 3D-принтере, вы должны убедиться, что ваш 3D-принтер может понимать данные вашей модели.Вот краткий обзор того, как настроить модель SketchUp для 3D-печати:

  • Сориентируйте модель так, чтобы у 3D-принтера было основание для построения вашей модели. Ваш 3D-принтер печатает вашу модель по одному слою за раз. Если ваша модель выступает наверху, 3D-принтеру не на чем опираться. Например, если вы хотите напечатать шестеренку на 3D-принтере, а не ориентировать шестеренку вертикально, положите шестеренку на бок, как показано на следующем рисунке.
  • Убедитесь, что ваша модель — сплошная группа. Выделив группу или компонент, выберите Window> Entity Info . Если ваша модель представляет собой твердую группу, окно Entity Info сообщает вам об этом в верхнем левом углу, также как показано на следующем рисунке. Если ваша группа или компонент нестабильны, загрузите и установите расширение Solid Inspector 2, созданное Томасом Томассеном и доступное через хранилище расширений. (В SketchUp выберите Window> Extension Warehouse , найдите расширение и нажмите красную кнопку Install .) Это расширение поможет вам проанализировать, почему ваша модель не является прочной, а также устранить дефекты и проблемы. Например, если ваша модель содержит внутреннюю геометрию, ваша модель не является твердым телом.
  • Убедитесь, что лицевая сторона обращена наружу. (И, таким образом, обратная сторона граней должна быть обращена внутрь.) Технически, проверка правильности ориентации всех ваших граней называется проверкой нормалей. Чтобы проверить, что лицевая сторона обращена наружу, в SketchUp выберите «Вид»> «Стиль грани»> «Монохромный» , чтобы проверить, обращены ли задние стороны какой-либо грани наружу.По умолчанию лицевые стороны белые, а лицевые — темно-серые. Чтобы перевернуть грань, щелкните ее и выберите Обратные грани . Если вы используете Solid Inspector 2, расширение может найти и исправить перевернутые грани за вас.
  • Ваша модель должна иметь объем. Например, если вы хотите напечатать коробку с полостью посередине, грани вдоль внешней стороны коробки должны иметь толщину, как показано на следующем рисунке.

После того, как вы убедитесь, что ваша модель готова к 3D-печати, вам необходимо вывести модель в формате, понятном для вашего 3D-принтера, также известном как формат STL.Чтобы экспортировать модель в виде файла STL, установите расширение SketchUp STL от команды SketchUp. Вы также можете загрузить и установить это расширение из SketchUp, что мы и поощряем. Это расширение, которое также доступно в 3D-моделях, позволяет экспортировать любую созданную вами модель в виде файла STL. Вы также можете импортировать файлы STL, созданные в других программах моделирования, в SketchUp. См. Импорт и экспорт файлов STL для 3D-печати

. Примечание. По мере совершенствования технологии 3D-печати пользователи SketchUp постоянно делятся новыми советами и приемами для создания великолепных моделей, напечатанных на 3D-принтере.Чтобы связаться с другими пользователями SketchUp, посетите форум пользователей SketchUp.

Начните работу с 3D-моделированием для печати с помощью Blender — CREATE Education Project Ltd

Создание собственных готовых к печати 3D-моделей несложно. Здесь Аластер Дженнингс рассказывает, как начать изучение основ 3D-моделирования для печати с помощью блендера.

Что вам понадобится
  • ОС : компьютер Windows / Mac или Linux
  • Программное обеспечение : блендер

Что вы узнаете
  • Как установить блендер
  • Как подготовить блендер к печати
  • Как создать модель
  • Как проверить готовность моделей к печати

Что такое блендер?

blender — это бесплатное приложение для 3D-моделирования, которое является частью большого сообщества с открытым исходным кодом.Приложение доступно для большинства современных операционных систем бесплатно, что делает его идеальной недорогой платформой для создания ваших собственных 3D-моделей, а не загрузки чужих.

Для загрузки посетите веб-сайт приложений по адресу https://www.blender.org , затем просто выберите тип своего компьютера; Windows , OSX или Linux из списка и начните загрузку, после завершения ее довольно легко установить во всех системах.

В качестве 3D-приложения блендер имеет несколько различных рабочих пространств и вариантов моделирования в зависимости от назначения моделей, которые вы создаете.Когда вы впервые открываете интерфейс, вы видите множество окон, меню и панелей.

Эти различные панели и экраны отлично подходят для анимации и моделирования экрана, но в конечном итоге для 3D-печати они нам не нужны.

Прежде чем мы начнем работу над нашим проектом, рекомендуется настроить интерфейс так, чтобы он соответствовал нашим потребностям как 3D-принтеров, а не аниматоров, дизайнеров игр или архитекторов!

Пользовательский интерфейс по умолчанию для блендера показывает шесть разных окон:

  1. Информационное окно — Полоса в верхней части экрана
  2. Окно 3D View — Основная рабочая область
  3. Временная шкала — Область под 3D-окном
  4. Окно Outliner — вверху справа и показывает все объекты в сцене
  5. Окно свойств — Ниже окна Outliner, здесь мы можем настроить параметры
  6. Полка для инструментов — это часть окна 3D вида и содержит инструменты (нажмите T, чтобы они появлялись и исчезали)

Окно 3D вида — подготовка интерфейса

Работа в 3D немного отличается от работы в 2D, и поэтому интерфейс, позволяющий работать с 3D-моделями, поначалу может показаться немного устрашающим.Однако потратьте немного времени на то, чтобы выяснить, что представляют собой различные области интерфейса и что они делают, и все на удивление быстро встанет на свои места.

Если вы решите погрузиться прямо в моделирование, то, по крайней мере, стоит знать, что использование следующего сочетания клавиш «Ctrl, Alt Q» быстро позволит вам переключаться между режимом одиночного и разделенного экрана. То, что очень удобно при работе в 3D-среде.

Этот разделенный вид позволяет вам увидеть модель, над которой вы работаете, одновременно под разными углами.Например, перспектива, вид сбоку, сверху и спереди. Функция переключения просмотра выполняется быстро и легко, и обычно она появляется, когда вы хотите быстро проверить модель под другим углом, но если вы действительно чувствуете необходимость в дополнительной настройке интерфейса, то вот как.

Настроить интерфейс

Если вместо четырехстороннего разделения вы хотите разделить экран самостоятельно, возьмите небольшую закрашенную вкладку в правом верхнем углу окна 3D вида и перетащите ее влево, при этом вы увидите разделение окна.Теперь снова возьмите затененную вкладку в правом верхнем углу и потяните вниз, чтобы создать экран, разделенный на три части.

На данный момент все выглядит немного переполненным, поскольку мы видим, что полка инструментов появляется в каждом из разделов нашего окна. Щелкните в правом верхнем окне и нажмите «T» на клавиатуре, чтобы скрыть панель инструментов, затем щелкните в окне ниже и повторите.

Внизу каждого из этих новых окон, которые вы создали, есть строка меню, нажмите «Просмотр», а затем выберите нужный вид. Хорошим начальным вариантом является «Перспектива» для большого окна обзора, а затем «Правая сторона» и «Вид сверху» для двух других.

Если вы хотите избавиться от любой из окон, просто возьмитесь за затененную вкладку в окне, которое вы хотите сохранить, и перетащите ее через окно, которое вы хотите удалить. Когда вы это сделаете, над окном, которое будет удалено, появится стрелка.

Внизу экрана вы увидите временную шкалу, занимающую ценное место, поскольку нам не нужны функции анимации для 3D-моделирования, мы можем быстро удалить это. Переместите курсор между временной шкалой и окном 3D вида, чтобы значок изменился, затем щелкните правой кнопкой мыши и выберите «Присоединить область».Наведите указатель мыши на временную шкалу, и появится большая стрелка, щелкните, чтобы удалить временную шкалу.

Получение надстроек блендера для 3D-печати.

Поскольку у блендера огромное количество поклонников, существует множество дополнений и дополнений, которые помогут вам в 3D-моделировании. Установить их сейчас — это хорошая идея.

Чтобы получить надстройки и активировать их, перейдите в «Файл»> «Пользовательские настройки» (Ctrl, Alt U), а затем нажмите «Надстройки».В меню слева показан длинный список опций, и довольно далеко вниз находится «Сетка», нажмите, и вы увидите «Сетка: 3D Print Toolbox», которую мы ищем. В настоящий момент он будет выделен серым цветом с небольшой радиокнопкой, расположенной справа, щелкните в этом поле, чтобы установить флажок. Нажмите «Сохранить настройки пользователя» и закройте окно.

Измерения в реальном мире

3D-моделирование имеет множество применений — от дизайна в реальном мире, такого как прототипирование продукта, до проектирования для экрана.В таких 3D-приложениях используются различные измерения, которые удобны в зависимости от того, как вы используете пакет. Поскольку наш окончательный результат будет для 3D-печати, нам нужно использовать измерение, которое переводится в реальный мир, например метрическую систему.

Щелкните на панели свойств и выберите «Сцена». Это третий значок вместе с маленьким кубом и цилиндром, в разделе единиц выберите Метрическая система и градусы. После нажатия единицы измерения изменятся с собственной системы измерения блендера на метры. На этом этапе вы можете изменить масштаб измерения на см или мм, введя 0.01 или 0,001 в рамку шкалы. Если вы это сделаете, вам также потребуется обновить «Настройки дисплея».

Параметры отображения можно найти, открыв панель преобразования (N), прокрутив вниз до параметров отображения и введя здесь те же сведения, что и в разделе единиц.

Для простого моделирования и если вы новичок в блендере, оставление единиц измерения в метрах не является большой проблемой и фактически упростит вам работу с приложением. В момент, когда мы экспортируем модель, мы можем изменить масштаб, готовый к печати.

По умолчанию конфигурация мыши в блендере немного странная, поэтому стоит разобраться с этим перед тем, как начать. Чтобы изменить, перейдите в «Файл»> «Пользовательские настройки» и нажмите «Ввод». Нажмите «Влево» под заголовком «Выбрать с помощью», затем «Сохранить настройки пользователя» и закройте окно.

Чтобы сохранить все изменения, внесенные в интерфейс, выберите «Файл> Сохранить файл запуска». Теперь каждый раз, когда вы загружаете блендер, вы получаете эти настройки, чтобы можно было сразу переходить к моделированию для печати.

блендер моделирование

В этом проекте мы собираемся построить храм, который будет установлен на электромобиль, который будет участвовать в гонках в Гудвуде на Гоблинском испытании.

http://www.greenpower.co.uk/racing/goblins

Модель будет создана в блендере и будет основана на Sandroyd School Temple http://www.sandroyd.org/ . После завершения моделирования мы воспользуемся программой Cura, чтобы подготовить файл модели для печати на Ultimaker 2 Extended.

Нить, которую мы будем использовать, это новейшая нить ABS от Verbatim http://www.verbatim-europe.co.uk/en/3D/

Шаг 01

Мы сразу перейдем к моделированию, используя «Shift A> Mesh> Cylinder» для создания первого объекта. Теперь измените размеры X и Y на 5 м, а Z на 0,2 м. Поверните вид так, чтобы вы могли видеть нижнюю часть цилиндра. Переключитесь в режим «Edit Mode», используя раскрывающийся список, расположенный в нижней части окна 3D View.

Шаг 02

Щелкните грань в нижней части цилиндра и щелкните вкладку «Инструменты» на панели инструментов. Выберите «Extrude Region», а затем нажмите Enter без фактического вытягивания. Выберите «Push / Pull» и увеличьте ширину лица, чтобы создать ступеньку, и щелкните для подтверждения. Для большей точности вы можете использовать курсор вниз, а не мышь, чтобы увеличить шаг. Снова выберите «Extrude Region» и с помощью курсора создайте шаг.Повторите процесс, чтобы создать серию ступеней для храма. По завершении вернитесь в режим объекта.

По завершении отключите видимость ступеней с помощью маленького значка глаза в окне Outliner.

Шаг 03

Щелкните новый слой (сетка из 20 прямоугольников в нижней части окна 3D вида) и создайте еще один 5-метровый цилиндр с теми же размерами, что и раньше. Теперь создайте Сферу и Куб, сделайте Сферу диаметром чуть меньше 5 метров, затем сделайте куб чуть больше 5 метров.Переместите куб так, чтобы он пересекал сферу посередине.

Шаг 04

Выберите сферу, а затем в меню «Модификатор» выберите «Boolean> Intersect». Вы увидите, как Сфера исчезнет. Щелкните куб и на вкладке инструментов выберите удалить. Теперь вы увидите половину сферы. В окне свойств в разделе «Объекты» ограничьте «Преобразование замков», поверните Сферу на 180 градусов и переместите ее, чтобы выровнять с Цилиндром.Используйте «Добавить модификатор> Логическое», затем «Операция> Объединение», выберите куб из раскрывающегося списка объектов и нажмите «Применить», чтобы связать два объекта вместе.

Шаг 05

Щелкните третий слой и создайте куб, цилиндр и пустой. Отрегулируйте размер куба, чтобы сделать платформу для цилиндра, отрегулировав ось Z на 2 и X, Y на 0,3.

Щелкните левой кнопкой мыши, чтобы выбрать цилиндр и изменить ось Z на 4 и X, Y на 0.6. Теперь переместите цилиндр так, чтобы он слегка пересекал куб.

Шаг 06

В окне «Свойства» выберите «Модификаторы» «Добавить модификатор> Логический», затем «Операция> Объединение», выберите «Цилиндр» в раскрывающемся списке объектов и нажмите «Применить», чтобы связать два объекта вместе. В меню 3D View выберите «Right View» и переместите столбец так, чтобы он опирался на центральную линию, установите координаты X и Y на 0.

Щелкните «Пусто» в окне «Свойства» и установите «Местоположение» так, чтобы X, Y и Z были равны 0.Выберите вид сверху, чтобы увидеть следующий этап создания столбцов.

Выбрав цилиндр, нажмите «Модификаторы» в окне свойств и выберите «Массив». Увеличьте счетчик до 10 и снимите отметку «Относительное смещение», отметьте «Смещение объекта» и выберите «Пусто».

Шаг 07

Как только вы это сделаете, вокруг «пустого» будет создан массив. Вы обнаружите, что каждое дублирование цилиндра будет различаться по размеру.Чтобы установить для всех одинаковый размер в меню 3D вида, выберите «Объект> Применить> Масштаб».

Теперь проверьте модель со всех видов с помощью переключателя экрана (Ctrl, Alt Q), прежде чем продолжить. Вы можете обнаружить, что вам нужно немного отрегулировать положение Z «Пустой», чтобы все цилиндры находились на базовой линии.

В «Окне свойств» выберите «Объект» и «Преобразовать замки» и убедитесь, что вы заблокировали X и Y. Выберите поворот и поверните цилиндр, чтобы создать круг. Чтобы выпрямить основания цилиндров, щелкните Исходный цилиндр и поверните его по оси Z.

Шаг 08

Нажмите стрелку оси Y, чтобы отрегулировать столбцы так, чтобы они располагались равномерно по кругу. Удерживая нажатой клавишу Shift, снова включите видимость слоя модели ступеней. Вы можете использовать это как руководство для размещения столбцов. Убедитесь, что колонны опираются на ступеньки. На данный момент размер ступенек может быть немного мал, поэтому для настройки используйте «Масштаб».

Шаг 09

Включить видимость для всех слоев.Выберите шаги, перейдите к «Модификаторам» и создайте «Логическое> Объединение» между ними и столбцами. Затем повторите для колонн и купола. Наконец, проверьте модель на предмет любых объектов, оставшихся от процесса объединения.

Шаг 10

Наконец, нажмите «3D Printing Tab» на «Tool Shelf» и нажмите «Check All», прокрутите вниз до нижней части окна, и вы увидите, есть ли какие-либо проблемы. Поскольку это относительно простая модель, у вас не должно возникнуть особых проблем.При первом щелчке по нему будут выделены некоторые проблемы с «краями коллектора», поэтому просто нажмите «Создать коллектор» и «Отметить все» еще раз.

Если ваша модель показывает, что у нее есть край коллектора, сначала убедитесь, что вы отменили выбор всей модели, нажав «A» на клавиатуре. После снятия выделения нажмите «Ctrl, Shift, Alt и M», некоторые вершины будут выделены оранжевым цветом. Этих основных моментов не много, и их необходимо исправить перед печатью.

Самый простой способ исправить эти не коллекторные грани — нажать «F» или щелкнуть «Make Manifold», если это не сработает, тогда вам придется вручную заткнуть отверстия, выбрав окружающие края, удерживая « Ctrl, F ‘и выбор «Заливка».

На данный момент мы создали модель, не уделяя слишком много внимания размерам, поэтому, если бы мы распечатали ее, она имела бы более 5 метров в поперечнике. Измените размеры на см, а затем установите координаты X, Y и Z на 0.

Шаг 11

Теперь убедитесь, что модель сохранена, и нажмите «Экспорт». Это экспортирует ваши модели в виде файла STL, готового для открытия в Cura и печати. Если вы еще этого не сделали, загрузите Cura здесь

наконец… вот и последняя печатная модель!

Использование программного обеспечения для 3D-моделирования для 3D-печати

Программа SketchUp, разработанная Trimble, подходит для всех.Это одно из наиболее широко используемых программ для 3D-моделирования, которое используется как в школах, так и на рабочих местах. Это программное обеспечение для моделирования поверхностей, с помощью которого вы можете манипулировать гранями и кромками. Одна из причин его успеха заключается в том, что у него есть простые, интуитивно понятные инструменты моделирования с простым в использовании пользовательским интерфейсом. Это программное обеспечение для 3D-дизайна может использоваться как людьми, желающими использовать 3D-печать, дизайнерами интерьеров, разработчиками моделей для архитектурного проектирования, так и инженерами для проектирования изделий.

Вам не обязательно быть экспертом по SketchUp, чтобы пройти это руководство.Это руководство предназначено как для новичков, так и для профессионалов, независимо от уровня их навыков, оно просто даст вам хорошую основу.

Мы дадим вам несколько практик и быстрых советов по оптимальному созданию 3D-файлов, чтобы обеспечить успешную 3D-печать моделей. Мы познакомим вас с основными инструментами дизайна в Sketchup, как работать с фигурами в Sketchup, как оптимизировать размер файла в этой программе 3D-моделирования и как максимально использовать основные плагины Sketchup, чтобы обеспечить максимальное удобство для пользователя.Благодаря нашему основному обучению вы станете следующим чемпионом по моделированию Sketchup!

Чтобы узнать о моделировании с помощью SketchUp, обратитесь в центр обучения SketchUp. Кроме того, вы можете ознакомиться с книгой Жана-Люка Клауса «3D-печать с помощью SketchUp» или его обучающим видео «Моделирование объекта для 3D-печати», чтобы начать 3D-печать с помощью SketchUp на правой ноге. Вы также найдете множество руководств по Sketchup на Youtube.

Это руководство по программному обеспечению для 3D-моделирования было создано на основе версии программного обеспечения 2015 года (версия для Windows).Все описанные операции также могут быть выполнены в версии программного обеспечения для Mac. Кроме того, вам не потребуется Sketchup Pro, профессиональная и платная версия программного обеспечения SketchUp для создания моделей для 3D-печати. Однако эта версия предоставляет вам дополнительные инструменты (такие как импорт и экспорт других документов) для оптимизации вашего моделирования.

Чтобы загрузить SketchUp, перейдите на веб-сайт разработчика. Sketchup будет установлен через несколько минут: http: //www.sketchup.com / fr / download / all.

Для получения дополнительной информации вы также можете изучить Sketchup с помощью нашего онлайн-видеоурока. Это видео содержит полезные советы по созданию эскизов. Начать работу будет легко благодаря нашему пошаговому введению в функции Sketchup. Благодаря этим советам и уловкам инструменты дизайна этого программного обеспечения для 3D-моделирования больше не будут иметь для вас никаких секретов!

17 лучших программ для 3D-печати 2021 года (САПР и инструменты моделирования)

Программное обеспечение для 3D-печати за последнее десятилетие значительно продвинулось вперед.

От строительства и производства до технологий и здравоохранения — 3D-печать находится в зачаточном состоянии и обещает создавать реалистичные модели из программного обеспечения, повышать эффективность проектирования и ускорять производство многих сложных продуктов.

Однако для создания и печати этих замысловатых дизайнов требуется сложное программное обеспечение для 3D-печати. В последние годы программное обеспечение для 3D-печати завалило рынок инновационными функциями, необычайно новыми возможностями и бесшовной интеграцией с компьютерным оборудованием.

Вот почему я исследовал, оценил и рассмотрел лучшие инструменты для 3D-печати, которые я хотел попробовать в этом году.

Приступим.

Заявление об ограничении ответственности: Эта статья содержит партнерские ссылки, по которым я могу получить небольшую комиссию бесплатно для вас, если вы решите приобрести план по ссылке на этой странице. Однако это всего лишь инструменты, которые я полностью рекомендую, когда дело доходит до 3D-печати. Вы можете прочитать мое полное раскрытие информации о партнерстве в моей политике конфиденциальности.

Какое программное обеспечение для 3D-печати самое лучшее?

Вот список моих лучших программ для 3D-печати, а также их основные функции, плюсы, минусы и тарифные планы.

1. Autodesk Fusion 360.

Лучшее программное обеспечение для 3D-печати.

Autodesk Fusion 360 — один из самых мощных программных инструментов для 3D-печати на рынке. Это один из предпочтительных вариантов продуктов для инженеров-механиков, дизайнеров и машинистов.

Самое приятное то, что он органично сочетает в себе возможности дизайна, разработки и производства на одной платформе. Более того, он оптимизирует процесс разработки продукта, чтобы обеспечить более плавную и быструю доставку высококачественной продукции.

Подходит для:

Идеально подходит для производства высокоэффективных механических деталей.

Основные характеристики:
  • Он предлагает полный контроль над дизайном фигур, позволяя эффективно печатать объекты любой формы
  • Мощный инструмент моделирования обеспечивает надежные функции для создания детализированных и чистых моделей
  • Его функция «Дерево истории» помогает быстрее и точнее редактировать объекты
  • Вы можете легко сотрудничать с другими дизайнерами на той же платформе в режиме реального времени
  • Использование моделирования для обеспечения раннего тестирования проекта для моделирования и функциональности
  • Позволяет легко создавать высококачественные проекты за счет простой настройки материалов и производственных ограничений
Стоимость:

Цена основана на сроке вашего пребывания:

  • 60 долларов в месяц при ежемесячной оплате.
  • 42 $ / мес. При ежегодной оплате.

Начните работу с Autodesk Fusion 360 и наслаждайтесь интегрированными CAD, CAE, CAM и PCB на одной платформе разработки.

2. Autodesk AutoCAD.

Лучший высококачественный пакет для 3D-печати.

Созданный Autodesk, AutoCAD — еще один замечательный инструмент для 3D-печати в этом списке, наиболее подходящий для профессионального использования.

В целом, это очень универсальное программное обеспечение для 3D-печати, которое предлагает множество возможностей для создания 3D-моделей.Он позволяет пользователю прикреплять и импортировать данные из PDF-файлов, добавлять аннотации к чертежам и извлекать данные об объектах в таблицы. Все эти функции также помогают улучшить представление данных наряду с аналитикой в ​​реальном времени.

В качестве дополнительного бонуса при подписке на AutoCAD вы получаете доступ к обоим инструментам для Windows и Mac, а также к отраслевым платформам и инструментам, таким как AutoCAD Plant 3D, AutoCAD Architecture, AutoCAD Map 3D, AutoCAD MEP, AutoCAD Electrical и т. Д. .

Подходит для:

Программное обеспечение больше всего подходит для профессионалов в области 3D-печати, которые имеют большой опыт алгоритмического программирования моделей и нуждаются в полнофункциональном наборе инструментов.

Основные характеристики:
  • Он наиболее подходит для создания подробных 3D-моделей, идеально оптимизированных для 3D-печати.
  • Он также предлагает веб-приложение и приложение для смартфона.
  • AutoCAD может легко конвертировать 3D-модели в файлы STL для эффективной 3D-печати.
  • Он предоставляет последнюю версию формата файлов DWG для эффективного создания файлов в различных форматах.
  • Программное обеспечение поставляется с предварительно загруженной информацией и подключаемыми модулями для проектирования строительных изделий, включая двери и окна.
  • Легко изменяйте и создавайте надежные механические конструкции для 3D-печати.
Стоимость:

Его платная версия доступна по цене 1449 долларов в год. AutoCAD также предлагает бесплатную и полнофункциональную версию, которую могут использовать преподаватели и студенты.

Начните работу с Autodesk AutoCAD и интегрируйтесь с полным набором отраслевых инструментов.

3. Ultimaker Cura.

Ultimaker Cura — это программный инструмент с открытым исходным кодом, который обеспечивает бесшовную интеграцию с 3D-принтером.Он предоставляет соответствующие рекомендации новым пользователям с рекомендуемым режимом, что делает его отличным предложением для новых пользователей.

Помимо этого, его режим настройки также предлагает широкие возможности настройки для удовлетворения различных требований и для всестороннего контроля.

Подходит для:

Это один из лучших вариантов для новичков, которые не хотят тратить большие деньги на платное программное обеспечение.

Основные характеристики:
  • Пользователи могут легко контролировать все задания 3D-печати из единого пользовательского интерфейса
  • Вы можете использовать инструменты настройки для быстрого масштабирования 3D-модели
  • Может использоваться для печати в нескольких сетях и t совместим с форматами файлов STL, X3D, OBJ и 3MF
  • Простое добавление принтеров и нестандартных материалов в исчерпывающую библиотеку
  • Новые пользователи могут легко использовать программное обеспечение с быстрой кривой обучения
Минусы:
  • Средство трехмерного просмотра предлагает ограниченные возможности просмотра модели под разными углами
  • Печать 3D-моделей требует много времени
Стоимость:

Это бесплатный инструмент для 3D-скульптуры с открытым исходным кодом.

4. TinkerCAD.

TinkerCAD — это веб-инструмент для трехмерного моделирования и проектирования. Программное обеспечение имеет простой и понятный интерфейс, который упрощает процесс 3D-печати. В то же время он дает вам возможность разрабатывать сложные модели, используя группировку фигур и формы.

Подходит для:

TinkerCAD идеально подходит для создания как сложных, так и простых трехмерных моделей. Поэтому он пригодится как новичку, так и профессиональному дизайнеру.

Основные характеристики:
  • Он поддерживает файлы STL, которые позволяют дизайнерам сразу начать 3D-печать
  • Пользователи могут легко импортировать 2D и 3D модели для печати
  • TinkerCAD может выполнять лазерную резку
  • Вы можете мгновенно начать 3D-печать простым щелчком мыши
  • Он предлагает облачное хранилище для сохранения 3D-моделей и дизайнов
  • Предоставляет интуитивно понятный и простой в использовании пользовательский интерфейс для выполнения широкого круга задач
  • Требуется плавная кривая обучения для использования всех функций
  • Предлагает подробное руководство для изучения функций программного обеспечения
Минусы:
  • Полные треугольники поверхности 3D-объекта никогда не превышают допустимое значение
  • Такая же ошибка возникает при импорте файлов в программное обеспечение
Стоимость:

Это бесплатное программное обеспечение, которое вы можете использовать в своем веб-браузере или через приложение.

5. MeshLab.

MeshLab, опять же, представляет собой инструмент для трехмерного проектирования с открытым исходным кодом, который больше всего подходит для редактирования и обработки трехмерных сеток. Пользователи могут использовать все его функции для простого редактирования, рендеринга, создания текстуры и преобразования в сетки. Более того, вы можете легко нарезать и подготовить дизайн для 3D-печати.

Подходит для:

Программное обеспечение предлагает передовые возможности для обработки и редактирования трехмерных треугольных сеток.

Основные характеристики:
  • Возможность 3D-реконструкции позволяет создавать потрясающие дизайны
  • Обеспечивает трехмерное отображение цвета и текстурирование
  • Лучшее для 3D-печати, офсетной обработки, выдавливания и закрытия
  • Его эффективность позволяет пользователю повысить скорость рабочего процесса 3D-печати
  • Предлагает удобные возможности для эффективной очистки сетки
  • Инструмент измерения может выполнять считывание линейно для вычисления расстояния между двумя точками сетки
Минусы:
  • Навигация грубая и не хватает нескольких важных опций
  • Одни и те же кнопки имеют несколько функций
Стоимость:

Meshlab — бесплатная платформа с открытым исходным кодом.

6. FreeCAD.

Инструмент 3D-моделирования с открытым исходным кодом предлагает отличные возможности для создания реальных проектов любой формы и размера. Программное обеспечение предназначено для обучения начинающих 3D-моделистов.

Подходит для:

FreeCAD можно использовать как эффективный инструмент обучения 3D-печати.

Основные характеристики:
  • Поставляется с параметрическими компонентами, чтобы сделать редактирование 3D-моделей более эффективным и простым
  • Создает историю каждого редактирования, чтобы дизайнер мог легко изменять параметры 3D-модели.
  • Дизайнер может использовать 2D-объекты с геометрическими ограничениями в качестве основы для простого создания 3D-моделей
  • Он предлагает надежную поддержку на платформах Windows, Mac OS X и Linux.
  • Вы можете использовать его для широкого спектра приложений, включая архитектуру и машиностроение
  • Он предоставляет множество полезных инструментов, включая рабочие места для геоданных, инструменты элементного анализа (FEA), BIM, инструмент Path, экспериментальный CFD, модуль моделирования роботов, который позволяет пользователю изучать движения роботов.
Минусы:
  • Программное обеспечение предлагает ограниченные функциональные возможности
  • Пользовательский интерфейс довольно простой
Стоимость:

Программное обеспечение для 3D-печати с открытым исходным кодом доступно бесплатно.

7. Creo.

Разработанный Parametric Technology Corporation, Creo — один из лидеров рынка продуктового дизайна.

Самая большая причина его популярности — это потрясающие функциональные возможности, которые предлагает инструмент, включая, среди прочего, движение, конструкцию и температуру. Кроме того, он предоставляет отличные возможности для эффективного проектирования, моделирования и печати 3D-моделей с помощью моделирования, наплавки, анализа методом конечных элементов и инструментов, среди прочего.

Подходит для:

Это одно из лучших программ для производителей продукции для 3D-печати.

Основные характеристики:
  • Пользователи могут использовать возможности дополненной реальности для более простого и эффективного моделирования трехмерных конструкций
  • Он предлагает множество инструментов для дизайнеров для создания потрясающих дизайнов
  • Используется одна из лучших технологий оптимизации топологии
  • Он использует данные из моделей, используемых в реальном мире, для создания более разумных проектов
  • Функция определения на основе модели Creo позволяет пользователю создавать 3D-модели, в которые встроены все данные для определения продукта.
Минусы:
  • Множество функций впервые может показаться ошеломляющим для новых пользователей
  • Вам придется всегда менять шаблон метрики по умолчанию
  • Не совместим с системами более низкой конфигурации
Стоимость:

Инструмент продается за единовременную лицензионную плату в размере 2310 долларов США.Вы также получаете 30-дневную бесплатную пробную версию, чтобы проверить продукт перед окончательной покупкой.

8. Solidworks.

Solidworks разработан Dassault Systemes и является одним из предпочтительных вариантов для 3D-дизайнеров. Он предлагает широкий спектр инструментов и функций для эффективного проектирования 3D-моделей для промышленных целей.

Кроме того, Solidworks поставляется с множеством подробных и уникальных функций, которые позволяют профессионалам создавать инновационные 3D-проекты.

Подходит для:

Лучше всего подходит для серьезных профессионалов, которым необходимо создавать инновационные и надежные 3D-модели.

Основные характеристики:
  • Он предлагает уникальные функции, включая инструменты обратного проектирования и проверки, для простого создания 3D-моделей
  • Он использует уникальную систему NURBS для создания невероятно детальных изгибов.
  • Solidworks использует размерные эскизы, чтобы без проблем изменять размер
  • Программное обеспечение предлагает 3DEXPERIENCE® для эффективного управления всеми аспектами разработки и бесперебойной доставки продуктов
  • Версия 2020 года предлагает улучшенные характеристики для повышения эффективности
  • Программное обеспечение обеспечивает простое проектирование, моделирование и упрощенный рабочий процесс на производстве
Минусы:
  • Вам понадобится дополнительная программа для загрузки и редактирования файлов STL
Стоимость:

Стоимость подписки на программное обеспечение предоставляется по запросу.

9. CATIA.

CATIA была впервые разработана для удовлетворения внутренних требований Dassault Aviation. Однако постепенно он приобрел огромную популярность как многоплатформенный пакет. Программное обеспечение также оснащено платформой 3DEXPERIENCE от Dassault Systemes.

Подходит для:

Это один из наиболее эффективных вариантов, если вам требуются требования к многоплатформенности, включая CAD, CAM и CAE, в аэрокосмической и автомобильной отраслях.

Основные характеристики:
  • Это один из эффективных вариантов, который инженеры могут использовать для приложений крупных организаций
  • Пользователи могут отслеживать все изменения, внесенные в 3D-модель, для эффективного пересмотра продукта
  • Программа эффективно управляет всеми данными во время разработки продукта
  • Большой набор предлагаемых инструментов идеально подходит для удовлетворения конкретных требований различных организаций
  • Используется некоторыми из крупнейших корпораций мира, включая Boeing, для разработки сложных систем.
  • С помощью этого программного обеспечения пользователи могут сотрудничать в сети для моделирования продуктов и обмениваться проектами 3D-моделей
Минусы:
  • Одно из самых дорогих предложений на рынке
  • Новичкам будет крайне сложно использовать программное обеспечение
Стоимость:

Изначально CATIA предлагает бесплатную пробную версию.Для платного плана вы должны запросить расценки, чтобы узнать стоимость подписки на программное обеспечение.

10. OpenSCAD.

OpenSCAD — это программная платформа с открытым исходным кодом, которая идеально подходит для создания высокоэффективных и надежных 3D-моделей. Инструмент пригодится профессионалам, которые работают над сложными и проработанными проектами. Кроме того, он достаточно интуитивно понятен для кодеров и программистов.

Подходит для:

OpenSCAD лучше всего подходит для профессионалов, поскольку для работы с ним требуется соответствующее знание описательного языка.

Основные характеристики:
  • Он оснащен конструктивной твердотельной геометрией (CSG) и экструзией 2D контуров
  • Программное обеспечение наиболее подходит для создания простых форм и дизайнов, которые ранее были параметрически определены
  • Пользователи могут использовать конструктивную твердотельную геометрию или выдавливание 2D-контуров для создания 3D-моделей
  • Он предлагает надежное сообщество 3D-дизайнеров для обсуждения проблем и получения мгновенных решений.
  • Программное обеспечение доступно для Linux, Mac и Windows
  • С пронумерованными изменениями конструкции программное обеспечение предлагает измеримые результаты для конечных 3D-моделей
Минусы:
  • Поскольку он полностью основан на описательном языке, он не удобен для начинающих
  • Не подходит для создания сложных форм
Стоимость:

Это полностью бесплатное программное обеспечение с открытым исходным кодом.

11. Носорог 3D.

Rhinoceros 3D позиционируется как один из самых универсальных разработчиков 3D-моделей. Rhino использует NURB, математическую модель, которая является точной и позволяет пользователям манипулировать кривыми, точками, поверхностями, сетками и твердыми телами любым способом. Помимо этого, этот инструмент предлагает графическим дизайнерам широкий спектр дизайнерских функций.

Подходит для:

Это один из наиболее эффективных программных инструментов для создания любого вида универсального 3D-моделирования и печати.

Основные характеристики:
  • Пользователи могут использовать функцию записи истории для редактирования входных кривых и обновления объекта
  • Вы можете легко отображать контрольные точки на 3D-модели для эффективного управления проектами в соответствии с требованием
  • Позволяет пользователю редактировать точки на кривых, поверхностях и сетках
  • Он позволяет импортировать файлы из нескольких источников, включая DXF, SolidWorks, IGES, AutoCAD, OBJ, SketchUp, MicroStation, STEP и STL, среди других.
  • Программное обеспечение также поддерживает 3D-дигитайзеры и способно импортировать 3D-сканированные точечные данные из облака
  • Rhinoceros 3D позволяет добавлять размеры в любую точку обзора
Минусы:
  • Для использования программного обеспечения требуется крутая кривая обучения
  • Пользователи также сообщили, что иногда не удается точно уловить намерение пользователя
Стоимость:

Поставляется в комплекте с несколькими пакетами. Платные планы начинаются с 495 долларов.

12. BlocksCAD.

BlocksCAD был специально разработан для образовательных целей. Его основная цель состояла в том, чтобы обучить пользователей и научить их использовать OpenSCAD, профессиональное программное обеспечение для создания 3D-моделей для реального мира. В программе также есть YouTube для обучающих программ, обеспечивающих эффективную передачу знаний.

Подходит для:

Если вы хотите использовать OpenSCAD, это лучший учебный инструмент, чтобы изучить все мельчайшие детали 3D-моделирования и печати.

Основные характеристики:
  • Команды представлены цветными блоками, которые синонимичны блокам конструктора LEGO.
  • Его код полностью совместим с OpenSCAD, что позволяет пользователям выполнять окончательную отделку с помощью более совершенного профессионального программного обеспечения.
  • Он предлагает канал YouTube с обучающими видео
  • Он предлагает простой и удобный интерфейс
Минусы:
  • Он предлагает ограниченные функции, поэтому не может создавать и печатать профессиональные 3D-модели
  • Дизайнеры не могут рисовать компоненты, частично находящиеся внутри друг друга
Стоимость:

Программное обеспечение доступно бесплатно.

13. SketchUp Make.

SketchUp — это мощный программный инструмент, который больше всего подходит для архитектурного проектирования. Он предлагает решения для 3D-моделирования и печати для профессионалов из всех слоев общества, включая дизайнеров, архитекторов, производителей, строителей и инженеров. Программное обеспечение позволяет пользователям легко преобразовывать идеи в 3D-модели.

Подходит для:

Программное обеспечение лучше всего подходит для профессионалов, которым нужно легко создавать 3D-модели для демонстрации их клиентам.

Основные характеристики:
  • Позволяет пользователям документировать 3D-проекты в 2D
  • Программное обеспечение предлагает совместное рабочее пространство за счет обмена проектами 3D-моделей и другой соответствующей информацией
  • Погружение в виртуальную реальность позволяет дизайнерам смоделировать дизайн перед печатью
  • Он предлагает несколько шаблонов, которые пользователи могут сделать в качестве основы для начала создания 3D-дизайна.
  • Это отличный вариант для новичков, которые плохо знакомы с 3D-моделированием и печатью.
  • Предлагает привлекательный и интуитивно понятный пользовательский интерфейс
Минусы:
  • Программное обеспечение имеет ограниченные возможности для создания сложных 3D-моделей
  • Его платные версии дорогие
Стоимость:

Изначально вы можете попробовать его бесплатную пробную версию.После этого платные планы начинаются от 119 долларов в год и варьируются до 1199 долларов в год.

14. Sculptris.

Sculptris использует цифровую скульптуру для создания потрясающих 3D-моделей. Это означает, что программа позволяет создавать 3D-модели, формируя любую сетку с помощью различных мазков кисти. Этот процесс выглядит как формирование комка глины в реальном времени.

Подходит для:

Sculptris лучше всего подходит для художников и профессионалов из творческих сфер.

Основные характеристики:
  • Пользователи могут создавать 3D-модели в цифровом виде
  • Предлагает более естественную кривую обучения благодаря удобному интерфейсу
  • Он использует поверхности с бесчисленными треугольниками, чтобы не беспокоиться о создании фигур с привязкой.
  • Программа позволяет добавлять детали к различным деталям с помощью кистей разного размера
  • Вы можете использовать его режим симметрии, чтобы убедиться, что модель симметрична с обеих сторон
Минусы:
  • Являясь программным обеспечением начального уровня для начинающих, оно предоставляет ограниченные функциональные возможности
  • Невозможно использовать для создания сложных 3D-моделей и распечаток
  • Больше не в разработке.Таким образом, он может не работать на новом оборудовании и версиях операционной системы
  • .
Стоимость:

Sculptris доступен бесплатно.

15. OnShape.

Облачное программное обеспечение для 3D-моделирования — один из наиболее эффективных вариантов для 3D-моделирования и печати. Надежное программное обеспечение легко использовать по сравнению с другим программным обеспечением, доступным на рынке. Хорошая новость заключается в том, что он полностью построен в облаке, что помогает сэкономить много места для хранения.

Подходит для:

Поскольку OnShape является облачным, он лучше всего подходит для команд, которым необходимо регулярно эффективно совместно работать над различными проектами.

Основные характеристики:
  • Созданный с нуля в облаке, он предлагает функции непрерывной совместной работы
  • Он совместим со всеми платформами и устройствами, включая настольные компьютеры, смартфоны и планшеты
  • Создан с учетом потребностей дизайнеров, инженеров и производителей
  • Это лучший вариант для гибких команд, которым требуется тесное сотрудничество и интеграция
  • Он предлагает эффективные инструменты для создания подробных и захватывающих 3D-моделей для печати
  • Программное обеспечение предоставляет единую главную версию данных программы САПР, избавляя от хлопот, связанных с копированием файлов или лицензией на программное обеспечение.
Минусы:
  • Сложно найти команды для продукта Onshape
Стоимость:

Для основных функций вы можете использовать бесплатную версию.Для более продвинутых функций вы можете инвестировать в платный план, начиная от 125 долларов в месяц за пользователя при ежегодной оплате.

16. Мешмиксер.

Meshmixer — один из наиболее часто используемых инструментов в этом списке. Основная причина его популярности заключается в том, что он оснащен возможностями работы с треугольными сетками. Он также предлагает функции, позволяющие эффективно редактировать и моделировать 3D-модели.

Подходит для:

Meshmixer лучше всего использовать для подготовки 3D-моделей.

Основные характеристики:
  • Пользователи могут легко создать файл.stl из файла .obj для быстрого форматирования или корректировки 3D-модели
  • Он предлагает простой и понятный пользовательский интерфейс
  • Программа способна смягчать текстуру, чтобы обеспечить лучшую отделку 3D-модели.
  • Meshmixer способен преобразовывать любой вид сетки в твердую 3D-модель
  • Автоматически сохраняет последнюю версию модели
  • Он предлагает расширенные инструменты выбора, включая лассо поверхности, кисть и ограничения.
Минусы:
  • Программа сталкивается с проблемой внезапного сбоя
  • В некоторых случаях средство просмотра 3D-деталей становится сложным и трудным для проверки
Стоимость:

Meshmixer доступен совершенно бесплатно.

17. 3D Slash.

Если вы нетехнический человек, интересующийся 3D-моделированием и печатью, то 3D Slash поможет вам. В этом инструменте используется простой подход, и им приятно пользоваться. Его расширенные функции и уникальный пользовательский интерфейс упрощают печать 3D-моделей.

Подходит для:

3D Slash — один из лучших вариантов для начинающих пользователей или пользователей с ограниченными техническими знаниями.

Основные характеристики:
  • Позволяет вставлять закругленные формы или STL / OBJ в 3D-модели
  • Новая версия объединила функции Basic и Expert в одну версию
  • Он предлагает режим высокой четкости для более точного моделирования и редактирования 3D-моделей.
  • Вы можете легко нанести цвет под блок с помощью инструмента для шприца
  • Программное обеспечение оснащено режимом VR, позволяющим пользователям визуализировать 3D-модель в виртуальной реальности
  • Он способен эффективно редактировать файл STL
Минусы:
  • Не подходит для профессионалов, которым нужны расширенные функции и расширенные возможности настройки
  • Недостаточно для промышленного использования
Стоимость:

Платные планы начинаются от 2 долларов в месяц и составляют до 20 долларов в месяц.Вы также можете выбрать тарифный план Freemium.

Примечание: инструменты, еще не проверенные и включенные в список: Blender, Netfabb, Pixologic ZBrush, Repetier,

Что такое программное обеспечение для 3D-печати?

Раньше на разработку программного обеспечения для 3D-моделирования уходило целое состояние. Вдобавок ко всему, для работы с ним вам потребуется определенный набор знаний. Но теперь программные инструменты для 3D-печати стали более удобными в проектировании и проектировании.

3D-печать преобразует 3D-модели в реальные модели, которые вы можете потрогать и использовать в реальном мире с моделями автоматизированного проектирования (CAD).

Программное обеспечение принимает 3D-модель в качестве входных данных и направляет 3D-принтер для создания копии модели. В 3D-принтер заправлен картридж из материала и необходимых цветов для печати модели.

Кроме того, перед окончательной печатью 3D-модель оптимизируется для печати, чтобы гарантировать, что дизайн не сломается во время печати и не деформируется во что-то еще.

Сегодня эти инструменты оснащены несколькими расширенными функциями, такими как совместная работа в облаке и совместимость с виртуальной реальностью, для эффективного моделирования 3D-модели.Наряду с этими функциями вы также получаете удобный интерфейс, который позволил нескольким нетехническим специалистам войти в эту область.

Кроме того, необходимо ознакомиться с другими терминами:

  • Слайсер (также называемый программным обеспечением для нарезки): программное обеспечение , используемое в большинстве процессов 3D-печати, преобразующее 3D-объекты в конкретные инструкции принтера.
  • Моделирование наплавленным напылением (FDM): процесс 3D-печати, в котором используется непрерывная нить из контролируемого компьютером термопластического материала для создания печатной формы для объектов.
  • Параметрическая 3D-печать: относится к модели, определяемой отдельными параметрами (определенной длиной, высотой и шириной, которые можно редактировать во время и после процесса моделирования.
  • G-Code: — стандартный язык программирования для 3D-принтеров, содержащий команды для перемещения деталей внутри принтера.

Как выбрать лучшее программное обеспечение для 3D-печати?

Имея на рынке множество инструментов, очень важно знать, какой инструмент лучше всего подойдет для ваших требований.

Вот несколько вещей, которые вы должны помнить, прежде чем выбрать правильное программное обеспечение для 3D-печати:

  • Настройка — Ищите функции настройки, такие как моделирование, редактирование истории и возможность использовать 2D-модели для создания 3D-моделей. Отличные функции настройки помогут вам создавать более потрясающие отпечатки 3D-моделей.
  • Совместная работа — Программное обеспечение для 3D-проектирования с облачными возможностями позволит вам и вашей команде более эффективно сотрудничать с помощью 3D-моделей и инструментов проектирования.Благодаря облаку пользователи также могут использовать программное обеспечение из любого места для помощи в 3D-моделировании и печати.
  • Формат файла — Чем больше форматов файлов поддерживает инструмент, тем проще импортировать и включать новые элементы в 3D-модель.
  • Моделирование — Функция моделирования с помощью виртуальной реальности может помочь дизайнерам найти пробелы и ошибки в проекте на начальном этапе. Это помогает, позволяя просматривать историю моделей и экономит время и ресурсы.
  • Scalable — Ищите программное обеспечение для 3D-моделирования, которое предлагает мощные инструменты настройки для эффективного масштабирования 3D-модели до любых пределов.Это позволит вам создавать 3D-модели любой формы и размера.

Краткое содержание.

Это были одни из лучших доступных программ для 3D-печати. Все эти инструменты способны удовлетворить ваши потребности.

Однако, когда дело доходит до выбора какого-либо конкретного программного обеспечения, лучшего варианта не существует. Лучше всего критически проанализировать каждый инструмент на предмет соответствия вашим требованиям, чтобы принять правильное решение. Независимо от того, являетесь ли вы любителем, предпринимателем или создателем видеоигр, вам нужно выбрать программное обеспечение 3D CAD, которое подходит именно вам.

Вот несколько важных моментов, которые вы, возможно, захотите учесть:

  • Ваш бюджет — Убедитесь, что стоимость подписки на программное обеспечение входит в ваш бюджет при соблюдении всех требований. Например, если вы новичок, то было бы лучше начать с вариантов с открытым исходным кодом, которые доступны бесплатно.
  • Характеристики — Некоторые инструменты идеально подходят для промышленного использования и имеют множество дополнительных функций.Здесь вам нужно задать себе вопрос — полезны ли эти функции? Стоит ли платить за такие сложные функции? Если да, то сделайте покупку.
  • Learning Curve — Несколько инструментов имеют расширенные функции и требуют написания сценариев. Это потребует глубокого обучения для пользователей, которые плохо разбираются в технологиях 3D-печати. Следовательно, обязательно исследуйте уровень кривой обучения, который вам потребуется для эффективного использования программного обеспечения. Кроме того, выясните, достаточно ли у вас опыта и интеллекта, чтобы легко понять такие сложности.

Имея в виду и проявив должную осмотрительность, вы можете легко выбрать идеальное программное обеспечение для 3D-печати, соответствующее вашим требованиям.

3D-печать никогда не была такой простой, благодаря всем впечатляющим умам, создавшим программное обеспечение из этого списка.

Какое программное обеспечение для 3D-печати вы планируете использовать? Оставьте свой отзыв и комментарий ниже.

Рекомендуемые ресурсы на AdamEnfroy.com: Чтобы продолжить ваше исследование, ознакомьтесь с моим руководством о том, как зарабатывать деньги в Интернете и о лучших бизнес-идеях, которые можно попробовать в этом году.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
