Сп трубы дымовые: СП 375.1325800.2017 Трубы промышленные дымовые. Правила проектирования, СП (Свод правил) от 14 декабря 2017 года №375.1325800.2017

СП 346.1325800.2017 Системы газовоздушных трактов котельных установок мощностью до 150 МВт. Правила проектирования

СП 346.1325800.2017

 Правила проектирования

Systems of gas air treatments of boiler installations with power up to 150 Mw. Rules of design

ОКС 11.140.10

Дата введения 2018-03-16

Предисловие

Сведения о своде правил

1 ИСПОЛНИТЕЛИ — ООО «СанТехПроект», АС «СЗ Центр АВОК», ООО «ПКБ «Теплоэнергетика»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 15 сентября 2017 г. N 1224/пр и введен в действие с 16 марта 2018 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

6 ВВЕДЕН ВПЕРВЫЕ


В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет

Введение

Настоящий свод правил разработан в соответствии с Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», устанавливает требования к проектированию, строительству, реконструкции, капитальному ремонту, техническому перевооружению систем газовоздушных трактов (ГВТ) котельных тепловой мощностью до 150 МВт, а также устанавливает требования к их безопасному содержанию и эксплуатационным характеристикам, которые обеспечивают выполнение требований Федерального закона от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности», Федерального закона от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

Основными приоритетами настоящего свода правил является:

первостепенность требований по надежной организации подачи воздуха на горение и удаление продуктов сгорания топлива, обеспечивающих безаварийную работу котельных;

защита охраняемых законом прав и интересов потребителей тепловой энергии путем регламентирования эксплуатационных характеристик систем ГВТ;

применение современных эффективных технологий и новых материалов для строительства новых, реконструкции, капитальном ремонте, расширении, техническом перевооружении существующих котельных и входящих в них систем ГВТ.

Настоящий свод правил разработан авторским коллективом ООО «СанТехПроект» (руководитель работы — канд. техн. наук А.Я.Шарипов, инж. А.С.Богаченкова), АС «СЗ Центр Авок» (д-р техн. наук, проф.А.М.Гримитлин), ООО «ПКБ «Теплоэнергетика» (канд. техн. наук Е.Л.Палей).

1 Область применения

1.1 Настоящий свод правил устанавливает общие правила проектирования и устройства вновь проектируемых и реконструируемых газовоздушных трактов (далее — ГВТ) котельных установок единичной тепловой мощностью от 0,36 МВт до 150 МВт, работающих на твердом, жидком и газообразном топливе.

1.2 Настоящий свод правил не распространяется на проектирование ГВТ котельных установок тепловых электростанций.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5542-87 Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия

ГОСТ 5582-75 Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный

ГОСТ 5632-2014 Легированные и нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 9467-75 Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы

ГОСТ 11533-75 Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры

ГОСТ 14918-80 Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия

ГОСТ 27330-97 Воздухонагреватели. Типы и основные параметры

ГОСТ Р 21.1101-2013 Система проектной документации для строительства. Основные требования к проектной и рабочей документации

ГОСТ Р 52246-2004 Прокат листовой горячеоцинкованный. Технические условия

СП 43.13330.2012 «СНиП 2.09.03-85 Сооружения промышленных предприятий» (с изменением N 1)

СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума» (с изменением N 1)

СП 60.13330.2016 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха»

СП 61.13330.2012 «СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов» (с изменением N 1)

СП 89. 13330.2016 «СНиП II-35-76 Котельные установки»

СанПиН 2.1.6.1032-01 Гигиенические требования к обеспечению ка

Ростехнадзор разъясняет: Дымовые трубы | АО НПО «Техкранэнерго» Нижегородский филиал

Вопрос от 20.01.2017:

«Правила безопасности при эксплуатации дымовых и вентиляционных промышленных труб ПБ 03-445-02» отменены приказом Ростехнадзора от 01.07.2014 г. № 287. Остались в силе только МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ОБСЛЕДОВАНИЮ ДЫМОВЫХ И ВЕНТИЛЯЦИОННЫХ ПРОМЫШЛЕННЫХ ТРУБ РД 03-610-03. По каким правилам аттестовывать персонал, отвечающий за эксплуатацию дымовых и вентиляционных промышленных труб на предприятии?

Ответ: Специалистами межрегионального отдела государственного строительного надзора, надзора за подъемными сооружениями и котлонадзора подготовлен ответ по данному вопросу.

В настоящее время требования промышленной безопасности к дымовым трубам нормативными правовыми актами не установлены, поэтому основания для проведения аттестации персонала, отвечающего за эксплуатацию дымовых и вентиляционных промышленных труб на предприятии, отсутствуют.

---

Вопрос:

Является ли дымовая труба котельной, неотъемлемой частью тепловой установки?

Ответ: Согласно «Правил технической эксплуатации тепловых энергоустановок», утвержденные приказом Министерства энергетики Российской Федерации от 24 марта 2003 года N 115», тепловая энергоустановка — энергоустановка, предназначенная для производства или преобразования, передачи, накопления, распределения или потребления тепловой энергии и теплоносителя.

Дымовая труба тепловой энергоустановки является отдельным производственным сооружением, которое эксплуатируется и обслуживается согласно п. 3 настоящих правил.

---

Вопрос:

Является ли дымовая труба отдельным опасным производственным объектом?

Согласно федеральному закону от 21 июля 1997 г. N 116-ФЗ «О промышленной безопасности опасных производственных объектов», опасными производственными объектами в соответствии с настоящим Федеральным законом являются предприятия или их цехи, участки, площадки, а также иные производственные объекты, указанные в приложении 1 к настоящему Федеральному закону.

Опасные производственные объекты подлежат регистрации в государственном реестре опасных производственных объектов. Требованиями к ведению государственного реестра опасных производственных объектов в части присвоения наименований опасным производственным объектам для целей регистрации в государственном реестре опасных производственных объектов (утв. Приказом Ростехнадзора от 7 апреля 2011 года N 168) не предусмотрено выделение в отдельный опасный производственный объект отдельно стоящей дымовой трубы.

Прошу подтвердить, что отдельно стоящие дымовые трубы не могут являться отдельными опасными производственными объектами, а могут являться только сооружениями, предназначенными для осуществления технологических процессов, в составе опасных производственных объектов, таких как Сеть газопотребления.

Ответ 1: Федеральная служба по экологическому, технологическому и атомном} надзору рассмотрела Ваше обращение в Общественную приемную Ростехнадзора и сообщает следующее.

Нормативными правовыми актами в области промышленной безопасности, не установлено требований к дымовым трубам и порядку их идентификации.

Требования к дымовым промышленным трубам, а также к процессу их эксплуатации установлены Градостроительным кодексом Российской Федерации и Федеральным законом от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», согласно которым дымовые трубы являются инженерным сооружением, а не объектом капитального строительства и в связи с этим не могут быть идентифицированы в качестве отдельно стоящего опасного производственного объекта в соответствии с приказом Ростехнадзора от 07.04.2011 № 168.

Ответ 2: Правовое управление Федеральной службы по экологическому, технологическому и атомному надзору рассмотрело Ваше обращение, поступившее по информационным системам общего пользования, и сообщает.

Пунктом 1 статьи 2 Федерального закона от 21.07.1997 № 116-ФЗ «О промышленной безопасности» (далее — Федеральный закон № 116-ФЗ) опасными производственными объектами в соответствии с настоящим Федеральным законом являются предприятия или их цехи, участки, площадки, а также иные производственные объекты, указанные в Приложении 1 к Федеральному закону № 116-ФЗ.

В соответствии с пунктом 1 Приложения 1 Федерального закона № 116-ФЗ к категории опасных производственных объектов относятся объекты, на которых получаются, используются, перерабатываются, образуются, хранятся, транспортируются, уничтожаются в указанных в приложении 2 к указанному Федеральному закону количествах опасные вещества.

Согласно подпункту 10 статьи 1 Градостроительного кодекса Российской Федерации объект капитального строительства — здание, строение, сооружение, объекты, строительство которых не завершено (далее — объекты незавершенного строительства), за исключением временных построек, киосков, навесов и других подобных построек.

Поскольку дымовые и вентиляционные трубы являются составной частью объекта капитального строительства, требования к их проектированию и эксплуатации устанавливаются Градостроительным законодательством, а также Федеральным законом от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

На основании изложенного, отдельно стоящая дымовая труба не является опасным производственным объектом.

---

Вопрос от 23.03.2018:

Нормативными правовыми актами в области промышленной безопасности не установлено требований к дымовым трубам, требований о проведении их экспертизы промышленной безопасности, а также порядок их регистрации в Ростехнадзоре. В соответствии с какими нормативными правовыми актами в области промышленной безопасности определена методика идентификации дымовых труб по признакам опасности ОПО при регистрации их в государственном реестре опасных производственных объектов?

Ответ: В соответствии с «Техническим регламентом о безопасности зданий и сооружений» от 30.12.2009 г. № 384-ФЗ, сооружение — результат строительства, представляющий собой объемную, плоскостную или линейную строительную систему, имеющую наземную, надземную и (или) подземную части, состоящую из несущих, а в отдельных случаях и ограждающих строительных конструкций и предназначенную для выполнения производственных процессов различного вида, хранения продукции, временного пребывания людей, перемещения людей и грузов.

В соответствии с разделом 13 Приказа Ростехнадзора от 25 ноября 2016 г. № 495 «Об утверждении требований к регистрации объектов в государственном реестре опасных производственных объектов и ведению государственного реестра опасных производственных объектов», идентификация опасных производственных объектов должна осуществляться эксплуатирующей организацией по признаку «технологический процесс по получению, транспортированию, использованию расплава черных и цветных металлов, сплавов на основе этих расплавов», а в случае отсутствия признака учитывать по признаку опасности, связанному с обращением опасного вещества. Технологический процесс, включает в себя: подготовку шихты, материалов и ковшевого хозяйства, подводку и потребление горючих газов, а также их смесей, непосредственное получение расплава, транспортировку и обработку расплава и шлака, разливку металла, отвод и очищение технологических газов.

Дымовые трубы, должны идентифицироваться в составе опасного производственного объекта, как сооружения осуществляющие отвод и очищение технологических газов.

Свод правил СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.

СВОД ПРАВИЛ

СП 7.13130.2013

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

Heating, ventilation and conditioning
Fire safety requirements

Дата введения — 2013-02-25

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила разработки — постановлением Правительства Российской Федерации от 19 ноября 2008 г. N 858 «О порядке разработки и утверждения сводов правил».

Применение настоящего свода правил обеспечивает соблюдение требований к системам отопления, вентиляции и кондиционирования воздуха, противодымной вентиляции зданий и сооружений, установленных Федеральным законом от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Сведения о своде правил

1. РАЗРАБОТАН И ВНЕСЕН Федеральным государственным бюджетным учреждением «Всероссийский ордена «Знак Почета» научно-исследовательский институт противопожарной обороны» (ФГБУ ВНИИПО МЧС России), ОАО «СантехНИИпроект».
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ приказом Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (МЧС России) от 21 февраля 2013 года N 116.
3. ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии от 22 марта 2013 года.
4. ВЗАМЕН СП 7.13130.2009.
Информация об изменениях к настоящему своду правил публикуется разработчиком в его официальных печатных изданиях и размещается в информационной системе общего пользования в электронно-цифровой форме. В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация и уведомление размещаются также в информационной системе общего пользования на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет.
Настоящий свод правил не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения МЧС России.

Полная версия правил во вложении.

Проетировние промышленных дымовых труб

Проектирование дымовых труб — ответственная задача, для решения которой следует привлекать только высококвалифицированных специалистов с большим опытом. Независимо от типа несущего ствола или других параметров, разработкой документации инженерных сооружений должны заниматься только лицензированные компании. Грамотно разработанный проект дымовой трубы обеспечит безопасный и эффективный вывод продуктов горения, исключая загрязнение атмосферы, угрозу для окружающей среды, здоровья людей и животных.

Содержание

Проектирование дымовых труб котельных

Проектирование дымовых труб котельных выполняется на основании технического задания с учетом целевого назначения, особенностей эксплуатации и требований заказчика. При этом учитываются требования СНиП, СП, СО, другой нормативной документации. Для дымовых труб, смонтированных на обособленных фундаментах, высотой более 20 м и расположенных внутри границ опасных объектов, предусмотрена обязательная экспертиза безопасности.

Проектирование промышленных дымовых труб: материалы

Проектирование промышленных дымовых труб регламентируется требованиями СП, СНиП, других нормативных актов. При этом учитываются особенности эксплуатации труб, режимы, воздействие отводимых газов, уровень ветровой нагрузки, сейсмическая активность почвы (региона), другие особенности. Газоходы могут быть монолитного или сборного типа из железобетона, кирпича или стальных листов. Выбор материала, как и типа дымовой трубы, определяется после предварительных расчетов и подготовки технико-экономического обоснования. Для металлических труб дымоходов из стали, титана или композитных материалов часто используется жесткий каркас или растяжки.

Этапы проектирования дымовой трубы

Разработка проектов дымовых труб выполняется в пять этапов:

1. Подготовка Уяснение потребностей заказчика. Сбор данных, включая результаты геологических исследований почвы. Оформление технического задания (ТЗ) с учетом условий работы дымовой трубы, требований нормативной документации, указания надзорных инстанций.
2. Предварительные расчеты Выбор вида и параметров дымовой трубы с учетом требуемой производительности. Выполняются расчеты типа конструкции, аэродинамики, минимальной высоты и сечения газохода. Готовится предварительная калькуляция, составляются сметы на сооружение дымовой трубы с оценкой возможности использования уже реализованных или типовых решений.
3. Составление ТЗ По результатам анализа собранной информации и данных расчетов составляется ТЗ на разработку проекта дымовой трубы для конкретного промышленного объекта. При проектировании учитываются требования заказчика в рамках правил, указанных в нормативной документации.
4. Разработка проекта Пакет технической документации на сооружение дымовой трубы разрабатывается на основании ТЗ после подписания Договора на выполнение проектирования. После согласования с заказчиком пакет документации передается на экспертизу и согласование в надзорные органы.
5. Разработка проекта Пакет технической документации на сооружение дымовой трубы разрабатывается на основании ТЗ после подписания Договора на выполнение проектирования. После согласования с заказчиком пакет документации передается на экспертизу и согласование в надзорные органы.
6. Экспертиза рабочего проекта Процедура экспертизы и согласования в надзорных органах проводится специалистами компании, занимающейся разработкой проектной документации, или представителями заказчика. Второй вариант позволяет снизить стоимость проекта дымовой трубы. С учетом сложности конструкции и объема технической документации экспертиза занимает от 5 до 30 рабочих дней.

Важно! Результаты инженерных изысканий должны быть достоверными и достаточными для установления проектных параметров трубы, выбора оптимального типа основания и фундамента, обоснования мероприятий по обеспечению охраны окружающей среды и мероприятий инженерной защиты.

Виды дымовых труб: конструктивные особенности

В зависимости от варианта несущей конструкции различают следующие виды дымовых труб:

Самонесущие дымовые трубы

Стволы газоходов одно- или многоствольного типа, смонтированных на крыше, крепятся внутри промышленного сооружения. Дымовые трубы собираются из нескольких трехслойных секций. Внутренний слой изготавливается из высокопрочного нержавеющего сплава с повышенной стойкостью к химически активным реагентам. Ствол, усиленный ребрами жесткости, фиксируется к фундаменту с помощью анкерных болтов.

Мачтовые дымовые трубы

Сооружения в виде опорных башен, к которым прикрепляют от одного до трех газоходов. Мачты изготавливаются в виде труб, основа которых фиксируется анкерами на бетонной подушке. К ней последовательно крепятся элементы дымовой конструкции. Для обеспечения устойчивости и компенсации поперечных нагрузок при проектировании рассчитываются стальные растяжки.

Фасадные дымовые трубы

Модульные трубы в виде пристроенных или встроенных сооружений. Дымовые конструкции фиксируются кронштейнами к несущим стенам промышленного здания. Газоходы выполнены по трехслойной схеме. Внутри ствол из нержавейки, защищенный теплоизолирующим материалом. Снаружи — оболочка из оцинкованного стального проката. Благодаря простоте исполнения и низкой стоимости дымовые трубы этого типа пользуются наибольшей популярностью.

Колонные дымовые трубы

Внутри жесткой оболочки из прочного углеродистого сплава диаметром до 3 м монтируются трубы из нержавейки, защищенные термоизоляцией. Дымовой газоход — «боров» на основе 1–5 стволов фиксируется в анкерной корзине из железобетона. К нему может быть подключено несколько котлов.

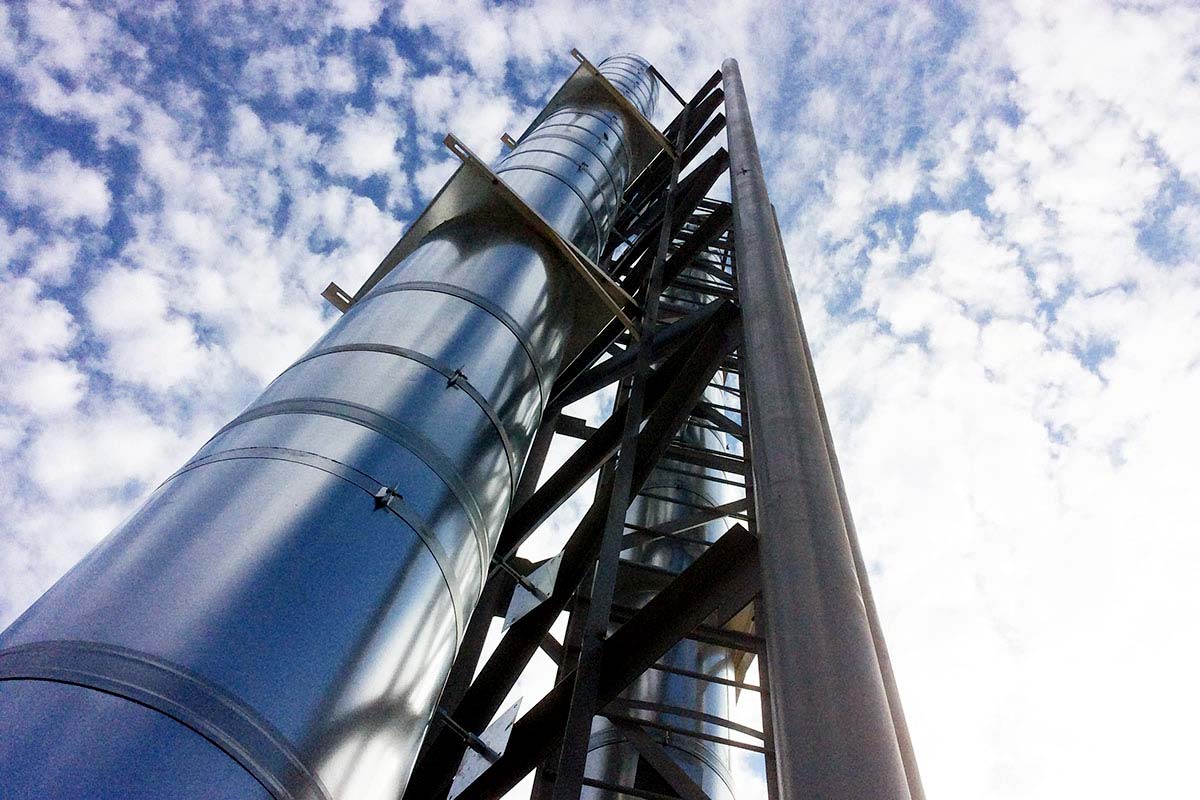

Дымовые трубы на растяжках

Отдельностоящие трубы из металла для вывода дымовых или переработанных газов в атмосферу от промышленного оборудования. Характеризуются отсутствием массивных фундаментов. Газоходы фиксируются с помощью растяжек.

Важно! Во избежание резонанса при совпадении частоты турбулентности дымовых газов с собственной частотой колебаний оболочки из металла или полимерных композитов следует принимать в качестве критерия овализации минимальную частоту 2 Гц.

Проектирование дымовых труб: рекомендации

• При разработке проектов дымовых труб, которые будут установлены на одном объекте, следует предусмотреть дистанцию между ними более 5 сечений.
• Для осмотра дымовых труб и приспособления, удаляющего конденсат, нужно предусмотреть смотровые люки в конструкции.
• Минимальные сечения дымовых труб рассчитывается с учетом материала ствола и оборудования, используемого для обустройства газохода: стальные трубы менее 45 м: от 0,4 м; ЖБ-изделия: от 3,6 м; кирпичные трубы: от 1,2 м.
• Система дренажа проектируется при высоком уровне грунтовых вод или когда газоход расположен под землей.
• На участках соединения труб и газоходов целесообразно предусмотреть компенсаторы либо осадочные швы между элементами сооружения.

Важно! Для дымовых труб, работающих с образованием конденсата, скорость дымовых газов в устье трубы должна быть не более 18 м/сек для предотвращения значительного выброса конденсата в атмосферу.

Проектирование дымовых труб: нормативные документы

Проектирование дымовых труб реализуется согласно действующим нормативным документам, в том числе:

• СП 375.1325800.2017 «Трубы промышленные дымовые. Правила проектирования»;
• СП 16.13330.2011 «Стальные конструкции»;
• СП 20.13330.2011 «Нагрузки и воздействия»;
• СП 43.13330.2012 «Сооружение промышленных предприятий»;
• СП 47.13330.2012 «Инженерные изыскания для строительства»;
• СП 63.13330.2012 «Бетонные и железобетонные конструкции»;
• СО 153-34.21.408-2003 «Рекомендации по приемке строительства, реконструкции и ремонта дымовых труб тепловых электростанций и котельных»;
• Приказ №273, 06.06.2017 «Методы расчетов рассеивания выбросов вредных (загрязняющих) веществ в атмосферном воздухе»;
• ПБ 03-445-02 «Правила безопасности и эксплуатации дымовых труб», др.

Проектирование дымовых труб: нормы

Разработка проектов дымовых труб реализуется согласно нормам СП 375. 1325800 и СП 43.13330, а также 56-13330 и 13-101. При проектировании необходимо обеспечить безопасный отвод в атмосферу и последующее рассеивание газов до уровня их концентрации на уровне земной поверхности в районе монтажа конструкции. Стволы дымовых труб могут устанавливаться на отдельные фундаменты или на несущие конструкции котельного оборудования, производственного объекта.

Проектирование дымовых труб: ключевые требования

Разработка проектов дымовых труб осуществляется с учетом ряда требований:

• Аэродинамические параметры конструкции должны обеспечить естественную тягу
• Высота и сечение дымовых труб рассчитываются с учетом материала, чтобы газы поднимались вверх, исключая эффект опрокидывания тяги: железобетон: диаметр до 10 м при высоте до 300 м; кирпич: сечение труб 0,6–8,0 м при высоте не более 30–70 м; листовая сталь: диаметр 0,4–6,0 м при высоте до 120 м.
• Прочность дымовой трубы проектируется с учетом как природных (внешних) так и эксплуатационных факторов. В первом случае это тип почвы, уровень сейсмичности, роза ветров и уровень осадков. Во втором — вес трубы, износ, температура газов, др.
• Стандарты экологичности определяют допустимые параметры дымовых труб по числу сжигаемого топлива и его зольности, объему серных примесей и сажи.

Проектирование промышленных дымовых труб: наши правила

Инженеры нашей компании разрабатывают проекты дымовых труб согласно правилам, указанным в СП 375.1325800.2017. Тип промышленной конструкции и материалы определяются по результатам технико-экономического обоснования, эксплуатационных требований, используемого оборудования, других факторов. В итоге заказчик получает обоснованные параметры просвета, высоты и сечения дымовой трубы при полном расчете прочностных характеристик и устойчивости. Мы всегда предлагаем оптимальные решения для конкретных условий эксплуатации.

правила монтажа и требования к устройству

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

Пожарные требования

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

• правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
• наличие засорений каналов;
• проверка перегородок, которые служат защитой горючим конструкциям;
• насколько отделены вентиляционные и дымовые каналы;
• насколько исправен и правильно расположен оголовок;
• проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

• Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
• В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
• Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
• Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

• СНиП 31-01-2003 — о многоквартирных жилых домах;

• СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;

• СНиП 42-01-2002 — инструкции о газораспределительных системах;

• СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;

• СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

1. Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
2. В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
3. Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
4. В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
5. Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
6. В ванной комнате и подсобных помещениях двери должны открываться наружу.
7. В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Требования, предъявляемые к дымоходам

• Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
• Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
• Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).

  Требования к дымоходам

• Необходимо следовать рекомендациям, предложенным производителем.
• Диаметр канала дымохода следует выбирать таким же или больше, чем у самого агрегата, высота трубы указывается в инструкции. Если производитель не дает указаний, минимальная высота дымохода должна быть не менее 5 метров.
• В соответствии с НПБ-98, в самом канале скорость поточного воздуха должна быть в диапазоне 15 — 20 метров в секунду.

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

• СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
• НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
• ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
• ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

• Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО).
• Каждому тепловому прибору должен соответствовать отдельный дымоход  (п.3.70.СНиП-91).
• Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).
• Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
• Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
• Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).
• Дымовая труба не может быть ниже 5-ти метров в высоту (п. 3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. При этом высота вытяжных вентиляционных каналов, которые располагаются рядом с дымовой трубой, должна быть равной высоте труб (5.1.14.ВДПО).
• Над крышей возвышение дымовых труб следует делать (п.3.73.СНиП-91):
  1. до 500 мм, если кровля плоская;
  2. до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
  3. не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.

     Высота трубы над кровлей

• Монтаж всех элементов проводится снизу (от самого генерирующего аппарата) и следует вверх. Монтаж труб производится путем ввода трубы в предыдущую. Для усиления герметизации в работе используются герметики, их рабочая температура должна быть не меньше 1000º (п.5.3.ГОСТ). Трубы и другие используемые элементы должны соединяться хомутами, соединения не должны попадать в сечение перекрытия. Через каждые два метра дымохода должно быть установлено крепление-кронштейн к стенке, тройник следует крепить опорным кронштейном. Все элементы дымохода присоединяются к строительной конструкции также кронштейнами. Исключается прогибание конструкции (4.2.14.ВДПО).

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

• При модульные системе дымоходов запрещается:
  1. Растапливание горючими жидкостями.
  2. Растапливание дровами, превышающими размер самой топки.
  3. Сушка одежды, обуви и других предметов на деталях дымоходов.
  4. Удаление сажи с помощью выжигания.
  5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
  6. Заливка водой огня в топке.
  7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

• Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
• Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
• Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
• Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
• Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

• Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
• Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
• Уклон трубы по отношению к прибору должен составлять не менее 0,01.
• На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
• Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
• Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.

АО «Воркутауголь» — СпецРемЭнерго

АО «Воркутауголь» — СпецРемЭнерго

Вы используете старую версию браузера. Пожалуйста обновите ваш браузер перейдя по ссылке.

2019г.

 Ремонт железобетонных бункеров ШАБ фасад СП «Печорская ЦОФ»

2019г. Ремонт борова и газоходов дымовой трубы ПСХ-Север СП «Шахта Комсомольская» АО «Воркутауголь»

2019г. Замена растопочной трубы сушильной установки №3 в блоке корпуса сушки СП «Печорская ЦОФ»

2019г.

 Ремонт кирпичной дымовой трубы Н=43,7м на ПСХ СП «Шахта Заполярная»

2018г. Работы по ремонту копров надшахтного здания клетьевого ствола на СП «Шахта Заполярная»

2018. Работы по ремонту копров вентиляционного шурфа №3, вспомогательного клетьевого ствола №2 на СП «Шахта Воргашорская»

2018г.

     1. Замена растопочной трубы сушильной установки №2 в блоке корпуса сушки СП «Печорская ЦОФ»

      2. Замена дымовой трубы сушильной установки №4 в блоке корпуса сушки СП «Печорская ЦОФ»



2017г. Замена металлической дымовой трубы Н=100 м на «Печерской ЦОФ».

2017г. Замена газоходов.

2017г.

Ремонт газоходов.

Чистильщики дымовых и вентиляционных промышленных труб

Чистильщик промышленных дымовых и вентиляционных труб

© Билеты  и ссылки на НТД подготовлены Владимировой  Надеждой Александровной

Нормативно-техническая литература по состоянию на 30.10.2018г.

• Постановление Госгортехнадзора РФ от 18.06.2003 N 95 «Об утверждении Методических указаний по обследованию дымовых и вентиляционных промышленных труб»

• «Методические рекомендации по организации обследования, ремонту и обслуживанию вентиляционных каналов и дымоходов в системе ВДПО»(утв. Постановлением ЦС ВДПО от 07.09.2009 N 280

• РД 03-610-03 МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ОБСЛЕДОВАНИЮ ДЫМОВЫХ И ВЕНТИЛЯЦИОННЫХ ПРОМЫШЛЕННЫХ ТРУБ

• СП 13-101-99 Правила надзора, обследования, проведения технического обслуживания и ремонта промышленных дымовых и вентиляционных труб

• СП 28. 13330.2012 Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85 (с Изменениями N 1, 2)

• «СП 89.13330.2012. Свод правил. Котельные установки. Актуализированная редакция СНиП II-35-76″(утв. Приказом Минрегиона России от 30.06.2012 N 281)

• «СП 375.1325800.2017. Свод правил. Трубы промышленные дымовые. Правила проектирования»(утв. Приказом Минстроя России от 14.12.2017 N 1667/пр)

• «СП 83.13330.2016. Свод правил. Промышленные печи и кирпичные трубы. Актуализированная редакция СНиП III-24-75″(утв. Приказом Минстроя России от 16.12.2016 N 947/пр)6 раздел Дымовые и вентиляционные трубы

• Приказ Росаэронавигации от 28.11.2007 N 119 «Об утверждении Федеральных авиационных правил «Размещение маркировочных знаков и устройств на зданиях, сооружениях, линиях связи, линиях электропередачи, радиотехническом оборудовании и других объектах, устанавливаемых в целях обеспечения безопасности полетов воздушных судов»

• РД 34.21.562-93 Инструкция по эксплуатации железобетонных дымовых труб с металлическими газоотводящими стволами на тепловых электростанциях

• Руководство по эксплуатации промышленных дымовых и вентиляционных труб

• РД 153-34. 1-21.523-99 Инструкция по эксплуатации железобетонных и кирпичных дымовых труб и газоходов на тепловых электростанциях

• Об утверждении Федеральных авиационных правил «Размещение маркировочных знаков и устройств на зданиях, сооружениях, линиях связи, линиях электропередачи, радиотехническом оборудовании и других объектах, устанавливаемых в целях обеспечения безопасности полетов воздушных судов»

• ПРИКАЗ от 28 марта 2014 года N 155н Об утверждении Правил по охране труда при работе на высоте(с изменениями на 17 июня 2015 года)

Спорный дымоход вызывает споры о промышленном наследии [1] — Chinadaily.com.cn

Вид с воздуха на дымоход, стоящий недалеко от Западного Второго транспортного кольца в Пекине. Слева от дымовой трубы можно увидеть пагоду Тяньнин. Ван ВУ / ДЛЯ КИТАЯ ЕЖЕДНЕВНО

Планы спустить 180-метровую дымовую трубу в центре Пекина вызвали призывы к отсрочке, как сообщают Юань Цюань и Ван Фэй для Xinhua China Features.

Споры бушевали девять лет, но теперь кажется, что судьба знакового здания Пекина предрешена.

Дымоход высотой 180 метров, который называют «самым навязчивым зданием на Втором Западном кольце», будет преобразован в просторную смотровую площадку — всего 8 метров над уровнем земли.

Дымоход в районе Сичэн был построен в 1976 году для Пекинской ТЭЦ № 2, которая была остановлена ​​и перенесена в пригород в 2009 году для снижения загрязнения воздуха.

С тех пор это место было преобразовано в культурный и художественный район, похожий на популярную Зону искусств 798.

Ван Ву, директор проекта реконструкции, сообщил, что в прошлом месяце в отдел планирования Пекина был доставлен план по уменьшению высоты дымохода, составленный командой из Института архитектурного проектирования и исследований Университета Цинхуа.

«После утверждения проект начнется», — сказал Ван.

Перед Олимпийскими играми 2008 года Пекин принял меры по борьбе с загрязнением и демонтировал дымовые трубы, которые выбрасывали в атмосферу вредные частицы.

Однако самый высокий дымоход в центре города остался, что вызвало бурные общественные дебаты о его судьбе.

Эксперты

заявили, что дебаты — это знак большого прогресса, свидетельствующий о растущем внимании к историческим зданиям, и теперь правительство более осторожно, когда дело касается городского планирования.

ДЫМОХОДЫ

Экологические аспекты

Потенциального ущерба от выбросов дымовых газов можно избежать путем рассеивания и разбавления из высокого дымохода.

Загрязняющие вещества, выбрасываемые из дымохода, должны сначала очистить область турбулентного воздуха, создаваемого ветром вокруг верхней части дымовой трубы, и любые области турбулентности, вызванные ветром над соседними конструкциями.

Дымоход предназначен для выпуска дымовых газов в атмосферу на такой высоте и с такой скоростью, что концентрация загрязняющих веществ , таких как диоксид серы, поддерживается в допустимых пределах на уровне земли.

После выхода из верхней части дымохода газы уносятся большей плавучестью по сравнению с окружающим воздухом и импульсом выделяемых дымовых газов.

Для крупных электростанций дымовой газ обычно имеет температуру около 120 ° C для угольных электростанций и 150 ° C для мазутных установок и содержит значительные количества SO ₂ для нефти и SO ₂ и HCl для каменный уголь. Хотя эти температуры истечения устанавливаются таким образом, чтобы избежать конденсации кислоты по точке росы внутри дымохода, промывка вниз в дымоходе и потери тепла из дымовой трубы вызывают отложение кислоты внутри самих дымоходов.

Определение высоты дымохода

Для нового завода высота дымохода определяется с помощью математической модели, рассчитывающей концентрацию соответствующих загрязнителей на уровне земли, обычно SO ₂ или NO _x .Функция дымохода состоит в том, чтобы снизить результирующую концентрацию каждого компонента выбросов на уровне земли до уровня ниже порогового значения, вызывающего опасность для здоровья или неудобства.

Расчет этой концентрации технически сложен и учитывает топографию вокруг электростанции, местную метеорологию, наличие высоких зданий и других источников выбросов. В некоторых случаях требуются исследования в аэродинамической трубе.

Во многих случаях высота может быть оценена с помощью эмпирических формул в зависимости от высоты окружающих зданий и уровней выбросов.

В идеальных условиях и в том, что касается газов, концентрации на уровне земли из дымохода напрямую зависят от массового выброса и обратно пропорциональны скорости ветра и квадрату эффективной высоты дымохода. Максимальные концентрации на уровне земли возникают примерно в 10-15 раз превышающем эффективную высоту дымоходов при ветре. Для дымоходов больших электростанций в Великобритании расчетная скорость истечения должна быть не менее 15 м / с при максимальном продолжительном режиме.

В прошлом кирпичная кладка служила подходящей конструкцией для отдельно стоящих дымоходов высотой до 60 м. Для более высоких дымоходов опрокидывающий момент из-за повышенной ветровой нагрузки может быть более экономичен противостоять железобетонной шахте. Из-за необходимости иметь дело с кислотными конденсатами в дымоходе необходимо предусмотреть футеровку для защиты бетонной шахты изнутри от воздействия тепла и кислоты. Эта подкладка чаще всего строится из свободной кислоты, стоя-сопротивление кирпичной кладки толщиной около 100 мм.В некоторых случаях предусматривается отдельная бетонная облицовка, сама защищенная подходящей химической облицовкой, например синтетической смолой. Футеровка из кислого кирпича является самонесущей до максимальной высоты 10 м. Следовательно, облицовка представляет собой серию усеченных конусов, закрепленных на кронштейнах внутри бетонного лобового стекла с интервалом 10 м.

Между бетонным стволом и кладкой из кирпичной кладки обычно имеется полость шириной 50 мм, которую можно заполнить изоляционным материалом или оставить в виде воздушного зазора.

Футеровка обычно представляет собой плотный кислотоупорный кирпич, уложенный на силикатно-калийном растворе.

Основными параметрами конструкции дымохода являются высота дымохода, температура, скорость истечения и скорость выброса газов. Диаметр в верхней части дымохода будет определяться по скорости выброса и скорости истечения; последняя поддерживается на максимально возможной высоте, чтобы минимизировать поток воды вниз и улучшить дисперсию. Для поддержания максимально высоких скоростей на более крупных установках обычно предусматривают множественные потоки внутри общего лобового стекла.

Напор, который вызывает поток газов вверх по дымоходу, является результатом разницы в плотности между дымовыми газами и внешней атмосферой. Рекомендуется поддерживать небольшое отрицательное давление внутри дымохода, чтобы уменьшить утечку газа; Следовательно, необходимо поддерживать баланс между напором, доступным из-за разницы плотностей, и потерями на входе и выходе и из-за трения в дымоходе.

В Великобритании многотопливные дымоходы для крупных электростанций построены до 260 м в высоту. Для станции мощностью 2000 МВт из блоков 4 × 500 МВт были построены дымоходы высотой около 200 м, диаметром 6 м и скоростью истечения 23 м / с.

ССЫЛКИ

Национальное общество чистого воздуха и защиты окружающей среды, Справочники по загрязнению 1994 года.

Практика современной электростанции . Третье издание.

British Electricity International, Лондон, Pergamon Press.

ДОМАШНЯЯ КЛИНИКА; ПРОВЕРКА ДЫМОХОДОВ И КАМИНОВ

ВЕСНА — лучшее время для проверки дымоходов и каминов.Отопительный сезон закончился, кислоты, образующиеся из остатков продуктов сгорания, еще не успели серьезно разъесть детали дымохода, и остается достаточно времени для ремонта, прежде чем снова наступят холода.

Но если прошлой весной вы пренебрегали дымоходом и камином в своем доме или если в течение последних 12 месяцев не проводилась проверка, перед использованием в этом году целесообразно убедиться, что эти предметы находятся в безопасном рабочем состоянии.

Начните с визуального осмотра наружной поверхности дымохода на предмет трещин и повреждений кладки.Они могут пропускать дымовые газы в помещении, создавая опасность пожара, и в то же время могут пропускать влагу в кирпичную кладку снаружи, ускоряя ее разрушение.

Небольшие изолированные трещины можно индивидуально заделать свежим термостойким раствором, продаваемым для ремонта дымохода в теплосетях или печно-каминных магазинах.

Осмотрите колпак дымохода. Если он треснул, но детали все еще прочно прикреплены к дымоходу, или если только несколько участков осыпались, восстановите колпачок, сначала заполнив трещины и поврежденные места термостойким раствором, а затем нанеся тонкий слой раствора поверх всю крышку, чтобы закрыть ее.

Удалите раскрошенные участки с помощью зубила и молотка для каменной кладки и удалите мусор из трещин с помощью метлы и металлической щетки. После заполнения и повторного натяжения поверхности держите колпачок влажным в течение нескольких дней, чтобы он полностью затвердел.

Подумайте о добавлении искрогасителя из проволочной сетки к отверстию дымохода в верхней части дымохода. Ограничитель не только предотвращает утечку больших углей, которые могут еще гореть, из дымохода, но также предотвращает попадание в дымоход птиц и мелких животных, когда камин не используется.

Чтобы сделать искрогаситель, нарисуйте мелом внутренние размеры отверстия дымохода в центре большого квадрата из аппаратной ткани с сеткой в ​​полдюйма. Продлите нарисованные мелом линии до краев ткани, затем с помощью ножниц по металлу удалите ненужные участки в углах, как показано на схеме.

Сложите стороны и концы разрядника вместе, чтобы образовалась открытая коробка, затем вставьте коробку вверх дном в верхнюю часть дымохода. Посадка должна быть плотной, чтобы ветер и поднимающийся из дымохода горячий воздух не выдували разрядник из дымохода.

По всей длине дымохода нащупать подозрительные стыки раствора с помощью ледоруба или гвоздя. Если многие из них рассыпчатые или рыхлые, попросите каменщика определить, необходима ли полная перестановка (восстановление старого раствора), и не используйте камин, пока не будет сделан ремонт.

Также проверьте оклад у основания дымохода. Простой ремонт и небольшие дыры могут быть сделаны путем покрытия поврежденных участков асфальтовым кровельным цементом. Порванный или сильно проржавевший оклад должен быть заменен опытным кровельщиком.

Внутри самого камина потрескавшиеся или осыпающиеся швы между огнеупорными кирпичами можно восстановить с помощью каминного раствора, который часто поставляется в виде картриджа, похожего на герметик. Вырежьте рыхлый раствор, удалите сажу или другой мусор, затем смочите поврежденный участок влажной тканью.

до высыхания поверхности, нанесите раствор с помощью чеканки пистолета, то сглаживать вровень с поверхностью окружающего огнеупорного кирпича с использованием гибкого-лопаточным шпателя.

Дайте раствору затвердеть в соответствии с указаниями на этикетке. Первый огонь, который вы зажжете, должен затемнить новый раствор, смешивая его с остальной частью камина.

Обратите особое внимание на демпфер. При необходимости, замените корродированных шплинты, которые связывают заслонки части вместе, и уплотнение вокруг краев опорной плиты с огнеупорным цементом, также доступны от нагревательных поставщиков и печных магазинов.

Под некоторыми каминами есть зольники, доступные снаружи или из подвала.Если у вас есть один, вылейте из него золу и убедитесь, что отверстие, ведущее к нему от камина, чистое.

Чистка дымохода, конечно, обязательна. Если дымоход не очищался ежегодно, попросите лицензированного трубочиста выполнить эту задачу в первый раз и также проверить состояние дымохода.

Если дымоход поврежден — изношенные швы между секциями дымоходных плит являются наиболее частой проблемой — перед использованием камина необходимо произвести ремонт или установить новую облицовку дымохода.Перед заказом работ получите предложения от нескольких сервисных служб по ремонту дымоходов.

Если дымоход регулярно чистился и находится в хорошем состоянии, чистка своими руками — грязная, но относительно легкая работа.

Возьмите напрокат или купите щетки правильного размера и прочные удлинительные ручки для работы. Вам также понадобятся несколько щеток для чистки, лампа аварийного освещения, тряпки, полиэтиленовая пленка и контейнер для отходов.

Возьмите напрокат мощный пылесос и оставьте его работать у основания камина для сбора мусора, падающего из дымохода.Не подходят бытовые пылесосы. Чтобы прочистить дымоход, сначала откройте или снимите заслонку и закройте проем камина из помещения пластиком. Затем, если вы работаете с крыши, вставьте щетку в отверстие дымохода и осторожно перемещайте ее вверх и вниз, пока первая секция дымохода не станет чистой.

Добавьте удлинительную ручку, чтобы продвинуть щетку дальше в дымоход, и повторите процедуру. Продолжайте, пока не дойдете до дна дымохода, затем подождите час, чтобы сажа осела.Дымовую полку над заслонкой почистите изнутри, работая от камина.

Очистить дымоход можно, не выходя на крышу. Закройте каминный проем, но сделайте небольшой прорезь в пластике, чтобы вы могли вставить щетку в дымоход и манипулировать ею снизу.

Вставьте ветошь в отверстие дымохода вокруг ручки, чтобы сажа не упала на пол камина. После чистки подождите, пока осядет сажа, затем удалите тряпки и мусор.

Спасено птенцов дымохода — больше в опасности — округ Кейн соединяется

• Эта добродушная колонка написана Пэм Отто, менеджером программ по охране природы и услуг переводчика в Центре открытий Хикори Ноллс, учреждении в районе Сент-Чарльз-Парк. С ней можно связаться по телефону 630-513-4346 или [email protected].

Большая группа летающих стрижей у дымохода. Фото Гордона Гарсии.

Накануне вечером около 8:30 мой телефон начал взорваться сообщениями, на которые в тот момент следовало оставить без ответа.

Я был в машине со своей 88-летней матерью, возвращаясь после обеда, когда праздновали 98, ^, день рождения кузины Рути. Пока мы ехали, мы размышляли о том, из-за чего произошла такая суматоха.

Этот молодой дымоходный стриж, местный вид, вызывающий озабоченность по поводу сохранения, был найден вместе со своим товарищем по гнезду на дне дымохода в Кэмптон-Хиллз. Фото любезно предоставлено Кэти Мартенс.

Мама подумала, что, может быть, это кто-то с вечеринки сообщил нам, что мы что-то забыли, но быстрое сканирование машины показало мою сумочку, а также ее трость — единственные вещи (помимо карточки Рути), которые мы взяли с собой.

Я подумал, что это что-то вроде группового текста, где целая группа людей одновременно комментирует и / или выражает себя с помощью эмодзи. Оказывается, мы оба ошибались.

Сообщения и последующая голосовая почта были от моего хорошего друга и давнего волонтера Хикори Ноллса Кэти Мартенс. Хотя она недавно переехала в Вирджинию, она вернулась на длинные выходные и остановилась у друзей в Кэмптон-Хиллз.

Кэти — настоящая любительница природы, она умеет находить необыкновенные дикие животные.Или, может быть, они умеют ее находить.

На протяжении многих лет у нее были краснозобые поползни в кормушках, паучки Аргиопа в ее саду, куколка-монарх на велосипеде в гараже и, что наиболее запомнилось, белохвостый олень, который искал мирное убежище во дворе Кэти, чтобы лежать. вниз и умереть. (Вывод из этого последнего опыта: удаление мертвого оленя на частной территории стоило больших денег, например, 500 долларов).

После того, как я въехал на подъезд к маме и припарковал машину, я наконец смог взглянуть на то, что говорилось в сообщениях.

«Я в доме своего друга, и там птенец упал в дымоход в их дом», — гласил текст № 1. №№ 2, 3 и 4: «Где я могу его взять?!? Не знаю, стрижи это или скворцы. Их на самом деле двое », и вместо знаков препинания заканчивался очень грустным смайликом — тем, где глаза закрыты, а рот опущен почти до подбородка.

В текстах с 5 по 9 отмечалось, что птицы, вероятно, провели в дымоходе весь день, вероятно, обезвожены и могли быть при смерти.Что еще более важно, Кэти приложила фотографию и запросила номер телефона Мэрион Миллер, местной медсестры и члена Kane County Audubon , которые вместе со своим мужем Ричем являются гуру дымоходов в нашем районе.

Я отправил СМС на номер Кэти Мэрион, и Мэрион быстро смогла подтвердить, что птицы действительно стрижи. Стрижи! Вид, численность которого сократилась более чем на 70% за последние 50 лет. Ух ты!

После того, как мама вернулась домой и устроилась на ночь, я смогла позвонить Кэти и получить более подробную информацию.Она сказала, что ее дочь слышала щебетание птиц ранее в тот же день, таким образом поняв, что они давно не выходили из гнезда. И их положение стало еще более ужасным из-за того, что они упали прямо рядом с газовым фонарем камина.

Мы оба думали, что для маленьких птенцов будет полезно какое-то увлажнение и питание. Но именно мои друзья были тем, чем мы ошибались.

Мэрион связала Кэти с Доун Келлер, которая руководит реабилитацией дикой природы Флинт-Крик в Баррингтоне.

Рассвет сказала Кэти не давать детям ни еды, ни воды и подчеркнула свои инструкции статистикой, согласно которой 90% спасенных птиц, которых кормили люди, умирают, а 90%, которых не кормит население, выживают. Вместо этого, сказала она, положите малышей в темное и теплое место и на следующее утро первым делом отнесите их разрешенному на федеральном уровне специалисту по реабилитации животных.

К счастью, молодые стрижи пережили ночь, и когда наступило 8 часов утра, Кэти доставила их специалистам по реабилитации в Центр дикой природы Fox Valley Wildlife Center в Эльбурне.

Когда птицы оперяются — то есть достигают стадии, на которой они могут летать, — Марион координирует их выпуск в устоявшуюся быструю колонию, так что птицы будут в хорошей компании, когда они начнут следующий этап своей жизни: долгую жизнь. дистанционная миграция в верхнюю часть бассейна Амазонки, где они будут перезимовать в Эквадоре, Перу, Чили или Бразилии.

Как позже сказала Марион, иногда помощь дикой природе занимает деревню. А в случае с трубочистами эта помощь крайне необходима.

Эта замечательная птица — также известная как летающая сигара из-за своей цилиндрической формы — живет на крыльях, питаясь насекомыми с рассвета до заката. Он не садится, на самом деле он не может садиться на него из-за своей структуры ног, а вместо этого должен висеть на неровных, вертикальных поверхностях… как те, что встречаются в дуплах деревьев и старых, незащищенных, без футеровки дымоходах.

Но дуплистые деревья и дымоходы без крышек и без облицовки сегодня редки, как и насекомые, не зараженные пестицидами. Эти два фактора привели к резкому падению численности стрижей и к тому, что такие люди, как Мэрион и Рич, начали региональные усилия по сохранению дымоходов.

Вы можете узнать больше об этой важной работе, посетив Chimney Swifts над Лисьей долиной и за пределами , — модерирует Марион на странице Facebook.

Или еще лучше, приходите на собрание в Одубоне округа Кейн. Позвоните мне или напишите по электронной почте для получения дополнительной информации об этой группе, которая встречается в Hickory Knolls в Сент-Чарльзе с сентября по май.

А пока вы можете узнать больше о самих птицах, отправившись в любой из прибрежных районов нашего района и посмотрев вверх.Эти темные птицы летают над головой, бесконечно щебечут и миллионами пожирают речных жуков? Это каминные стрижи. И они классные.

На следующей неделе: Еще больше фактов, веселья и преданий.

Подробнее о дымоходах

Прочитайте больше добрых статей!

http://new.kanecountyconnects.com/2019/08/good-natured-scary-looking-stag-beetles-stridulating-in-kane-county/

Стратегия исследования

видов — Chimney Swift

Чимнистрижи, наряду с другими воздушными насекомоядными, которые поедают насекомых во время полета, представляют большой интерес в Висконсине, поскольку они находятся в упадке.Стрижи почти всю свою жизнь проводят на крыльях, только ночуя на ночлег или гнездясь в дымоходах, других сооружениях, таких как силосы, или, реже, на деревьях, что очень затрудняет подтверждение размножения. Здесь, с некоторой помощью Рабочей группы Chimney Swift штата Висконсин, мы предлагаем несколько советов по обнаружению и подтверждению этого уникального вида в вашем блоке Атласа.

Регион: Все государство. Карта ареала eBird

Карта дальности — WBBAI (1995-2000)

Время года: Каминные стрижи прибывают в Висконсин в середине-конце апреля, причем большинство из них прибывает в мае.Если они явно не мигрируют, они могут быть закодированы поведением размножения, начиная со второй недели мая. Июнь и июль — пик размножения. Некоторые подтверждения все еще могут быть сделаны в августе или даже в начале сентября, но будьте осторожны после начала августа, потому что дымоходы также используют дымоходы для ночевок, поскольку их количество увеличивается для осенней миграции (иногда в больших количествах).

Гистограмма Руководства по разведению: (Полная таблица находится на веб-странице справочника Атласа)

Время суток: Стрижи начинают летать после рассвета и устраиваются на ночлег в сумерках или около них. Хотя они часто встречаются в эти сумеречные периоды, они могут строить гнезда или кормить детенышей в любое светлое время суток с июня до начала августа.

Focal Habitat: Лучшими районами являются небольшие поселки и большие города с соответствующими (без заглушек и облицовкой) дымоходами, хотя нельзя упускать из виду сельские районы с соответствующими силосами или старые фермерские дома с хорошими дымоходами. В северных лесах их можно найти за много миль от человеческого обитания, где они гнездятся в больших корягах в старых лесах.

Специальные методы: Внимательно следите за быстро летающими стрижами в конце мая и начале июня, так как именно в это время вы можете увидеть, как они летают низко через верхушки деревьев с тонкими веточками. Внимательно наблюдайте, не «заглохли» ли эти стрижи, чтобы оторвать ветки для своих гнезд (CN). После того, как детеныши вылупятся после инкубационного периода 16-21 дней (в среднем 19 дней), родители будут заходить в дымоход несколько раз в час. Наберитесь терпения и внимательно следите за тем, как стрижи могут скользить очень быстро и низко, и их легко пропустить.Поскольку стрижи редко заходят в дымоходы, за исключением ночлега по ночам или в ненастную погоду, любые стрижи, входящие в дымоходы неоднократно (~ несколько раз в час), подтверждают размножение (ВКЛ). Третий способ подтвердить размножение — это прислушаться, обычно из дома, к пронзительной болтовне молодых, когда родитель приносит еду (Нью-Йорк). Период гнездования 14-19 дней; молодые птицы впервые выходят из дымохода через 28-30 дней после вылупления.

Кодовое руководство: Используйте C для стрижей, выполняющих демонстрацию ухаживания в воздухе.Эта V-образная демонстрация пар включает в себя длинное скольжение с крыльями, поднятыми в виде V-образной формы, и некоторые покачивания из стороны в сторону, обычно в течение двух недель после возвращения в места своего размножения. Используйте CN для переноски гнездового материала или ON для вероятных заселенных гнезд (стрижи заходят в дымоходы несколько раз в час, предположительно кормят детенышей) и NY, если вы слышите молодых людей через дымоход. Будьте осторожны при использовании N для посещения вероятного места гнездования. Используйте N только в том случае, если вы наблюдаете множественные входы и выходы 1-2 стрижами в течение одного периода наблюдений после 1 июня.Негнездящиеся стрижи также используют дымоходы, а некоторые гнездящиеся пары будут терпимо относиться к неразмножающимся птицам, использующим «свой» дымоход. В редких случаях вы можете увидеть гнездо с яйцами или молодняком.

Другие виды: Обследования на рассвете и в сумерках могут быть продуктивными для обнаружения обыкновенных ночных ястребов, которых иногда можно найти в тех же городских районах, что и стрижи. Ночные ястребы также сокращаются по численности воздушных насекомоядных, требующих особого внимания к охране природы.

Заблуждение Виды: Немногие виды можно спутать со стрижами.Ласточки похожи по форме, но у них более широкие крылья, явно заметный хвост, они никогда не заходят в дымоходы и, как правило, менее сумеречны в активности.

Фото Карен Эттер Хейл

Дополнительная информация о дымоходах:

Wisconsin All-Bird Plan
All About Birds
Wisconsin Chimney Swift Working Group
Учетная запись Birds of North America (требуется подписка)

* Спасибо Биллу Мюллеру, Карен Эттер Хейл и Скотту Дилу за то, что они были основными авторами этой статьи.

Редокс-изменения в гидротермальной системе морского дна, зарегистрированные в гематит-халькопиритовых трубах.

Основные моменты

•

дымоходы, состоящие из гематита и халькопирита, растут на жерловом поле морского дна;

•

чередование гематита и халькопирита подразумевает окислительно-восстановительные изменения в отводящей жидкости;

•

продолжительность окислительно-восстановительных циклов составляет около нескольких сотен лет;

•

REE _CN На рисунках гематитовых слоев обнаружена сильная отрицательная Eu аномалия;

•

Слои гематита обогащены W, In, Sn и U.

Abstract

Гидротермальные трубы, состоящие из гематита и халькопирита, растут на жерле Ирина II (гидротермальное поле Логачева, Срединно-Атлантический хребет). Гематит и халькопирит образуют слои, которые постоянно чередуются в стенке дымохода. Повторяющееся чередование гематита и халькопирита подразумевает повторяющиеся изменения физико-химических параметров дренажной жидкости. Смоделированные диаграммы стабильности гематита и халькопирита в физико-химических условиях гидротермального участка Ирина II показали, что осаждение этих двух Fe-минералов в первую очередь определяется активностью H ₂ S и pH.Исследования изотопов железа показывают, что последовательное отложение слоев халькопирита (δ ^56/54 Fe = ~ 0,20 ‰) и гематита (δ ^56/54 Fe = ~ 0,60 ‰) в дымовых трубах Ирина II является результатом окислительно-восстановительных процессов. изменения гидротермального флюида. Замена гематита магнетитом или халькопиритом в некоторых местах также предполагает окислительно-восстановительную инверсию в гидротермальной системе от кислородной до восстановленной. Нормированные на хондрит картины распределения редкоземельных элементов в слоях гематита демонстрируют сильную отрицательную аномалию Eu, которая интерпретируется как результат кристаллохимического контроля фракционирования редкоземельных элементов во время осаждения гематита.Систематика изотопов Sr указывает на значительное и переменное включение морской воды (от ~ 40% до ~ 80%) в гидротермальную систему. Исследования изотопов Nd-Pb показывают, что Nd и Pb в слоях халькопирита и гематита происходят в основном из нижележащих основных и ультраосновных пород. Дымоходы молодые (5,13 ± 1,28кыр Б.П.), их стенки утолщены внутрь. Продолжительность окислительно-восстановительных циклов (кислородного и восстановительного) в масштабе одного дымохода составляет около нескольких сотен лет. Слои гематита обогащены W, In, Sn и U, что указывает на то, что первичные гидротермальные месторождения гематита на морском дне могут быть потенциальным источником этих стратегических микроэлементов.Высокие концентрации этих элементов в исследованных слоях гематита можно объяснить их (легким) ионным замещением Fe ³⁺ в кристаллической решетке гематита. В то время как наиболее вероятным источником повышенного содержания W, In и Sn являются гидротермальные флюиды, морская вода является возможным основным источником U.

Ключевые слова

Халькопирит

Дымоход

Гематит

Гидротермальный

Редокс

Рекомендуется статьиЦитирующие статьи (0)

Полный текст

© 2018 Elsevier B.V. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Добро пожаловать — Poujoulat

A «ПОД КЛЮЧ — ПРОЕКТИРОВАНИЕ, ИЗГОТОВЛЕНИЕ И СТРОИТЕЛЬСТВО»

Мы предоставляем полный комплекс «Под ключ для решений по дымоходу и вытяжке», который будет полностью интегрирован в потребности строительства и всего жизненного цикла. вашего проекта, наши знания и опыт всегда готовы предоставить рекомендации. Рядом с тобой наша опытные менеджеры проектов и инженеры следят за каждым этапом проекта от концепции до ввода в эксплуатацию и передача в любое время приложений.

ДИЗАЙН

Наши инженерные бригады выполняют структурные, вибрационные, акустические и термические расчеты и экспертные оценки, чтобы обеспечить оптимальное инженерное решение.

УСТАНОВКА

Наши руководители специально обучены на высшем уровне необходимым навыкам и компетенции для выполнения самых сложных инсталляций, обеспечивая качественную отделку в самых безопасных манера во всем мире.

ПРОИЗВОДСТВО

Вся продукция производится с соблюдением высочайшего качества с соблюдением соответствующих стандартов, окружающей среды. и повышение безопасности.

Благодаря собственным мощностям и соответствующей сети субподрядчиков мы можем производят из нескольких мест в Северной и Западной Европе.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Мы выполняем программы технического обслуживания, направленные на «минимизацию вмешательства в работу» и «максимальное жизненный цикл и безопасность дымохода и установки ».Наш подробный опыт распространяется на техническое обслуживание из бетона, кирпича и металла Промышленные дымоходы.

.
