Водяной теплый пол своими руками – пошаговая инструкция с видео и фото монтажа

На чтение 25 мин. Просмотров 13.7k. Обновлено 25 ноября, 2020

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Предлагаем так же узнать как сделать теплый пол в ванной от полотенцесушителя или в квартире от центрального отопления.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Важно! Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Какое должно быть помещение, подготовка и выравнивание пола

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Смотрите видео

ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях – узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

К сведению! Сегодня, часто в новостройках монтируют две системы: одну для стандартного отопления, а другую для тёплых полов.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

• высоту потолков, так как такое сооружение приводит к значительному их понижению;
• размер дверных проёмов — требуемая их высота не меньше 210 см;
• прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Видео

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить – узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

К сведению! Выбирая контур PE-Xa, его можно самому  протестировать. Отрезок трубы нужно заломить, а затем прогреть этот участок при помощи строительного фена. Если изделие качественное, оно примет изначальную форму.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.   Помимо этого, каждая комната должна иметь отдельный контур.

К сведению! Муфты или фитинги устанавливаются лишь при устранении обрывов или проведении ремонтных работ пола с обогревом.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Видео

Коллектор для теплого пола. Три способа настройки расходомеров.

Монтаж тёплого водяного пола на бетонную стяжку

Осуществлять самому монтаж тёплой водяной конструкции с бетонной стяжкой — это трудоёмкий и продолжительный процесс, так как требуется около месяца, чтобы бетон застыл.

Сооружение конструкции  состоит из нескольких пошаговых действий, о них мы расскажем ниже.

ТЕПЛЫЙ ПОЛ В ГОТОВОЙ СТЯЖКЕ СВОИМИ РУКАМИ. ПРОСТО ИЛИ ЛЕГКО?

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Разберем из чего состоит теплый пол, его конструкцию:

• основания — надёжного и прочного;
• слоя пароизоляции — используется плёнка из полиэтилена толщиной не меньше 0,1 мм;
• утеплителя — применяется экструдированный пенополистирол;
• армирования — оно придаёт прочность сооружению;
• нагревательных элементов — труб, уложенных согласно схеме;
• бетонной стяжки с пластификатором — толщина её от 3 до 5 см.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

• насыпной грунт — 15 см;
• щебневые фракции — 10 см;
• песок — 5 см;
• черновая стяжка;
• гидроизоляционный материал;
• демпферная лента;
• утеплитель — 5 см;
• арматурная сетка;
• нагревательные элементы;
• цементно-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Гидроизоляция

Укладывать гидроизоляционный слой, как уже говорилось выше, нужно на подготовленный черновой пол, он должен быть ровным и чистым.

В качестве гидроизоляционного материала используется обычная полиэтиленовая плёнка, её следует класть внахлёст, одну полосу на другую и на стены (20 мм). Для герметичности, стыки необходимо проклеить при помощи скотча.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К сведению! При нагреве бетона до 40°С, происходит его расширение в размере 0,5 мм на 1 метр.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют два:

1. Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Листы пенополистирола оборудованы фольгированным слоем, что приводит к удорожанию продукции. А вот существенной пользы от него нет, так как отражающее свойство не работает в непрозрачной среде. Кроме того, цементная смесь является щелочной, она разъест фольгу.

• Профильные полистирольные маты — высокопластичны, оснащены специальными бобышками, между ними прокладываются трубы. Также, бобышки служат фиксатором для нагревательных элементов. В них, контур крепится с шагом 50 мм. Использование мата значительно упрощает процесс монтажа, но по стоимости они выше пенополистирольного утеплителя. Толщина плит от 1 до 3 мм, а по размеру бывают 500 на 1000 или 600 на 1200 мм.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

• при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
• при монтаже на первом этаже достаточно — 50 мм;
• проводя теплоизоляцию в комнатах над тёплыми помещениями — 30 мм.

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

Специалисты советуют класть два армирующих слоя. Первый — на утеплитель, а второй поверх нагревательных элементов (труб). Сетки между собой соединяются при помощи проволоки.

Совет! Если вы не хотите укладывать два слоя армирования, то прежде чем устанавливать сетку на утеплитель, следует под неё сделать подпорки, чтобы при заливке раствора, он смог протечь под арматуру.

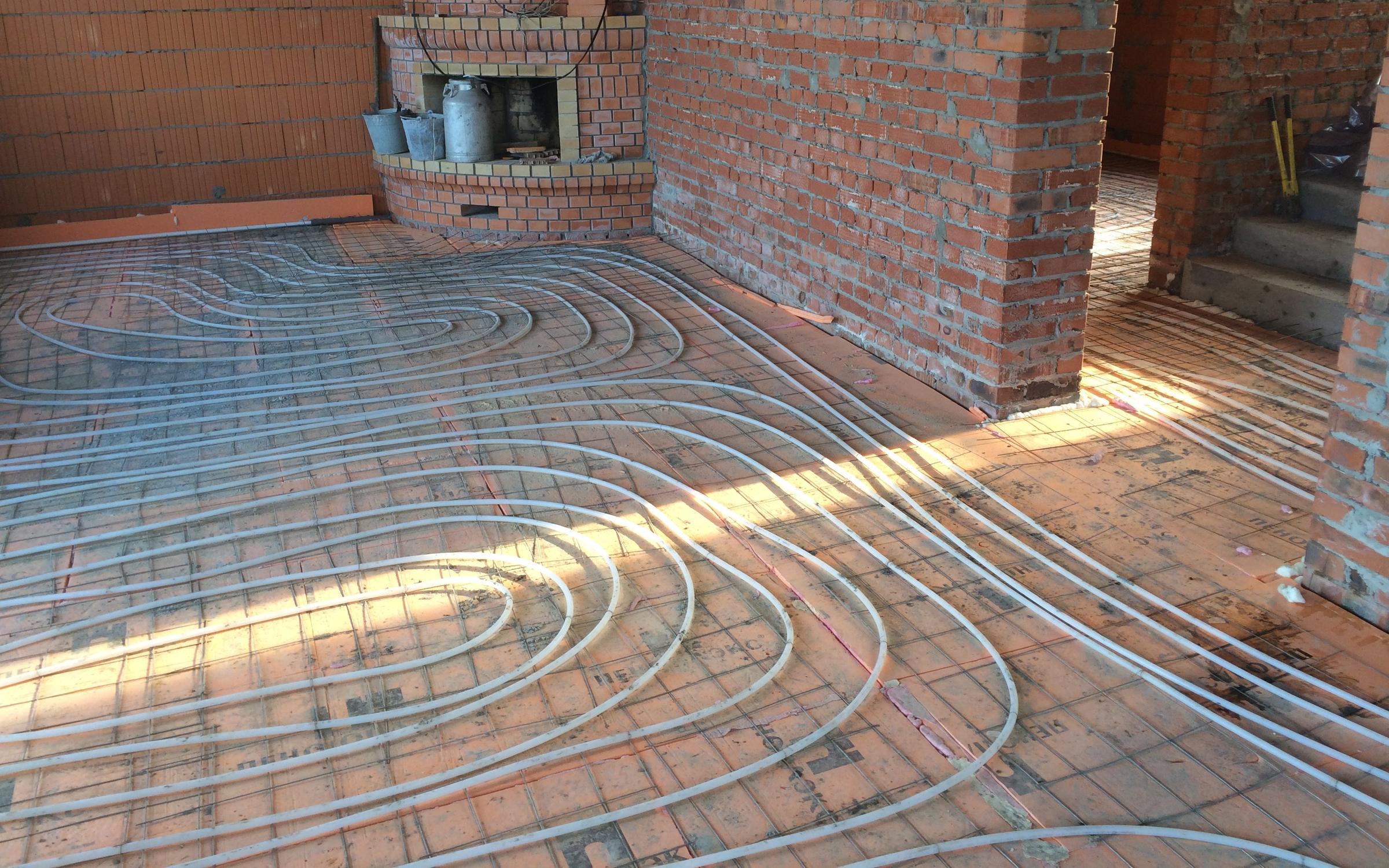

Укладка и крепление труб

Настил нагревательных элементов — самый ответственный этап, при установке тёплых водяных полов. Кроме того, хорошо иметь приспособление, чтобы производить размотку труб в бухтах, так как снятие их кольцами запрещено, создаётся большое напряжение, что мешает при монтаже.

Важно! Недопустимо снимать контур с неподвижной бухты, её нужно крутить. Кутить можно самим, но при помощи приспособления это сделать проще.

Если плиты утеплителя имеют разметки, то процесс монтажа значительно упростится. При отсутствии таковых, их следует нанести самостоятельно. Необходимо маркером на плитах сделать метки в соответствии с шагом укладки нагревательного элемента. После чего, используя малярную нить провести отбивку линии и прочертить трассу для контуров.

При самостоятельном монтаже водяных труб, нужно помнить, что требуется отступать от стен 15 — 20 см. Идеально, если каждый контур будет единый, без швов, и с максимальным размером 100 мм. Монтаж следует делать по схеме, в соответствии с расчётом. Допустимый шаг у стен — 10 см, ближе к центру — 15 см.

Установку контура нужно производить с самых удалённых зон от коллектора. Кроме того, транзитные участки изделия следует утеплить вспененным полиэтиленом, это позволит сохранить энергию и не даст теплу расходоваться по дороге. При этом, оба конца должны выходить к месту, где будет установлен коллекторный шкаф.

Для фиксации контура используются крепёжные профили, которые необходимо прикрутить к полу дюбелями. После чего, трубы прижимаются к армирующей сетке и закрепляются пластиковым крепежом. Нельзя сильно пережимать трубу, петля должна свободно прилегать к ней.

Изгибать контур нужно аккуратно, особенно изготовленный из полиэтилена, ведь данный материал подвержен деформации. Трубы из полипропилена гнуть сложно, они пружинят. Поэтому, при монтаже тёплого пола, их фиксируют прямо к сетке с большим радиусом угла. В случае появления белого пятна или полос, материал считается испорченным, и использовать его нельзя.

Если вы производите монтаж металлопластиковых труб диаметром 16 или 20 мм, то их можно согнуть своими руками, не применяя специальный инструмент.

Совет! При угле загиба небольшого радиуса, чтобы он получился ровным, и изделие не лопнуло, процесс загиба производится в несколько подходов (путём перехватывания рук). Чтобы получился угол 90°С, потребуется 5 — 6 раз.

Подключение и заполнение контура — гидравлические испытания

После самостоятельного монтажа нагревательных труб, устройство следует подключить, и проверить на работоспособность и целостность:

1. Подключение. Самый распространённый способ, произвести подключение водяного тёплого пола — распределительный узел. Основная его цель — повышение давления, осуществление температурной регулировки и равномерной подачи теплоносителя в несколько контуров. Есть разные приборы — с ручной или автоматической регулировкой.

Подключение системы заключается в подсоединение обоих концов трубы к разводке коллектора зажимными фитингами. Кроме того, при помощи коллектора устройство тёплый пол подключается к основной отопительной системе или к специально оборудованному котлу.

Выбирая нагревательный котел, важно учитывать его мощность, она должна ровнять мощности всех участков пола с небольшим запасом.

К сведению! Котлы имеют вход и выход для воды, которые оснащены запорными клапанами.

Также, для циркуляции теплоносителя требуется обустроить насос. Чаще, он входит в комплект с котлом, но если отапливаемая площадь большая, потребуется ещё один.

• Заполнение системы. Прежде, чем производить заливку бетонной стяжки, следует заполнить систему и провести её гидравлическое испытание. Так как в случаи неисправности, провести ремонт системы залитой бетоном будет сложно. Для этого, к сливному выходу коллектора требуется подсоединить шланг и вывести его в канализацию.

Совет! Чтобы проще было отслеживать выход воздуха из системы, лучше использовать прозрачный шланг.

Коллектор, отвечающий за подачу теплоносителя, оснащён шаровым краном, к нему производится подключение водопроводной воды. А к одному из выходов соединённых с контуром тёплого пола подсоединяется опрессовочный насос.

Процесс заполнения системы выглядит следующим образом:

• закрываются все каналы тёплого пола, за исключением одного, при этом, все воздухоотвотчики открываются;
• производится подача воды, и по сливному шлангу отслеживается степень её чистоты и выход воздуха из системы;

К сведению! Внутри трубы могут быть покрыты технологической смазкой, её нужно смыть водой.

• когда весь воздух выйдет и вода станет полностью чистая, сливной кран закрывается, после чего перекрывается заполненная система;
• при наличии нескольких контуров, такие действия необходимо проделать с каждым;
• после того, как промыты и заполнены все контуры, следует закрыть кран, через который подаётся вода.

По завершению процедуры, в трубах не должен остаться воздух, а вода должна идти идеально чистая.

Если в процессе испытания гидрополов обнаружена протечка, то она устраняется сразу, но сначала необходимо сбросить давление в системе.

• Опрессовка. Чтобы провести опрессовку, требуется специальный насос, о котором уже говорилось выше,  он должен быть подключён к выходу системы тёплого пола.

Последовательность опрессовочного процесса:

• все подключённые к коллектору контуры требуется открыть;
• наполнить ёмкость насоса водой и открыть кран подачи;
• при помощи насоса нужно нагнать давление в системе, оно должно превышать рабочее в 2 раза (6 атм), контроль его осуществляется по манометрам, расположенным на насосе и коллекторе;
• после повышения давления, необходимо визуально осмотреть весь трубопровод и его соединения;
• через полчаса, снова поднять давление до 6 Бар и провести осмотр, ещё через 30 минут действия повторить, при обнаружении протечек, давление сбрасывается и они устраняются;
• при отсутствии протечек, давление вновь следует поднять до 6 Бар и оставить на сутки;
• если, по истечению этого времени давление упало не больше чем на 1,5 Бар — значит, вы правильно собрали систему.

К сведению! Согласно закону физики, когда в трубах поднимается давление, они пытаются выпрямиться. Если их фиксация сделана не прочно, то при испытании возникнут неприятные сюрпризы. В дальнейшем, когда контур будет залит бетоном, этого можно не опасаться.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать гипсокартоновый профиль.

Установка маяков производится в соответствии с  уровнем чистового пола, за минусом толщины полового покрытия. Для закрепления направляющего профиля применяются подушки из раствора, на них кладётся гипсокартоновое изделие и выравнивается уровнем.

Хотя у такого способа есть минус — если профиль провалится ниже необходимого уровня, его потребуется достать и добавить под него раствор. Поэтому, рекомендована под маячками жёсткая опора, можно использовать дюбеля. Верх шляпки должен возвышаться над поверхностью стяжки.

К сведению! Стандартный монтаж маячков — 30 см от стен, с небольшим расстоянием между ними, так как происходит оседание раствора, и на поверхности могут появиться ямочки. Рекомендованные отступы между маячками 1,5 м, тогда подойдёт 2-х метровое правило для выравнивания.

Процесс установки маячков выглядит так:

1. От стен, расположенных с правой и левой стороны от входа, делается отступ 30 см и прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
2. Пространство между линиями разделяется на одинаковые части, их максимальных размер 150 см. Одна полоса должна размещалась напротив входа.
3. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
4. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

• Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

Применение пластификатора снижает соотношение воды с цементом в растворе, увеличивает подвижность и повышает прочность стяжки. Степень подвижности — один из важнейших показателей качественного раствора для заливки греющих полов, так как он должен хорошо проникнуть под трубы, и легко выпускать воздух. По консистенции, добавки выпускаются в сухом и жидком виде.

Фибра значительно увеличивает прочность конструкции, и практически полностью исключает риск образования трещин. Она бывает металлической, полипропиленовой и базальтовой. Для тёплых водяных полов предназначена фибра из полипропилена и базальтовая. Стандартная норма фибры на 1 м3 — 500 грамм.

В магазинах представлено большое количество смесей, в их составе уже есть пластификатор и фибра. Конечно, готовые растворы обладают высоким качеством, и их применение существенно упрощает процесс заливки пола, но обойдутся они дороже, чем приготовленные своими руками.

Обязательное условие, которое следует соблюдать при изготовлении смеси самому, является механизация процесса (использование бетономешалки или строительного миксера), так как требует получить высококачественный раствор.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок, для использования в растворе, требуется просеять, промыть и просушить. Речной песок для этих целей не подходит, он имеет правильную форму, что не очень хорошо.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

По технологии, изготовление раствора для монтажа тёплого пола отличается при использовании разных устройств. Если применяется миксер, то сначала, на небольших оборотах размешиваются сухие компоненты — цемент, песок и распушённая фибра. И лишь потом, добавляется вода с пластификатором. Готовится смесь минут 7.

В бетономешалке процесс выглядит с точностью наоборот. В неё наливается вода с пластификатором, затем постепенно подсыпается сначала цемент, потом песок, после чего снова цемент и в завершении заливается остаток воды. Фибра добавляется в процессе замеса понемногу, обязательно в распушённом виде. Приготавливается раствор в течении 3 — 5 минут.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

Важно! Все работы по возведению стяжки следует проводить за один раз. Поэтому, при проведении самостоятельной заливки требуются помощники. Кроме того, в устройстве должно быть установлено рабочее давление — 2 атмосферы.

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Узнайте как правильно включить водяной теплый пол первый раз.

Деформационные швы

Если температурные зазоры расположены не правильно или отсутствуют, то это может вызвать разрушение стяжки. Поэтому, возникает необходимость в обустройстве усадочных швов если:

• площадь помещения превышает 30 м. кв;
• размер стен более 8 м;
• помещение имеет значительную разницу в длине и ширине, больше чем в 2 раза;
• комната изгибистой формы.

Для этого, по периметру швов уложить демпферную ленту. Нужно, чтобы армирование в местах шва разделялось. А зазор, предназначенный для деформации, в основании имел толщину 10 мм.

Верхнюю часть шва обработать герметиком. При наличии не стандартного помещения, его следует поделить на части, прямоугольной или квадратной формы.

При прохождении нагревательных элементов через швы, они монтируются на этих участках в гофре, она должна закрывать их по 30 см с каждой стороны. Не следует размещать швы внутри контура.

К сведению! Если, вы хотите укладывать  плитку — как половое покрытие, то велика вероятность, что она отклеиться на участках деформационных швов. Поэтому, следует одну часть плитки монтировать на клей, а вторую на герметик.

В случаи необходимости сделать дополнительное разграничение, можно применять способ неполных деформационных швов. Делаются они мастерком, толщиной на 1/3. Когда бетон застынет, они также заделываются герметикам.

Трещины на стяжке

Не редко, после застывания стяжки, на ней появляются трещины. Их образование вызвано следующими причинами, если:

• утеплитель низкой плотности;
• плохое уплотнение раствора;
• отсутствует пластификатор;
• слишком толстая стяжка;
• нет усадочного шва;
• быстро высох бетон;
• соотношение компонентов в растворе неправильное.

Избежать образование трещин в стяжке просто:

• применять утеплитель плотностью не ниже 35-40 кг/м3, а лучше выше;
• раствор для заливки делать пластичный по консистенции, с добавками фибры и пластификатора;
• комнаты большой площади разделять усадочными швами;
• не допускать быстрого застывания бетона, путём накрывая полиэтиленовой плёнкой на следующий день после заливки.

Укладка финишного покрытия

Выбирать нужно только то финишное покрытие, которое предназначено именно для монтажа на тёплые полы. На упаковках таких изделий можно найти специальный значок, который говорит об этом.

Идеальное покрытие для самостоятельного монтажа на гидропол — керамаплитка или керамогранит. Использование ламината, линолеума или ковролина, в качестве отделки полов с обогревом допустимо, но лишь при наличии маркировки, разрешающей монтаж на тёплые конструкции. Укладывать напольное покрытие следует только на хорошо высохшую бетонную стяжку.

Произвести самому монтаж в частном доме или квартире тёплого водяного пола под силу каждому. Несмотря на то, что времени и труда потребуется не мало, но в конечно итоге, ваше жилище станет уютным и комфортным.

Видео инструкции

Водно-гликолевая система водяного отопления

Некоторые вопросы возникают регулярно, когда люди рассматривают вопрос об установке или установке системы водяного излучающего пола с водой / гликолем. Поэтому мы взяли на себя инициативу сгруппировать их на этой странице.

Каковы преимущества теплого пола?

• Дополнительный комфорт за счет равномерного распределения тепла
• Эстетичность и большая свобода расстановки мебели в комнатах (без видимого обогрева плинтуса)
• Лучшее качество воздуха, потому что воздух не осушается и не перемешивается
• Экономия энергии (10% -20%) за счет более равномерного нагрева.Другие системы отопления имеют тенденцию нагревать стены и потолок. Мы можем поддерживать немного более низкую температуру, чувствуя себя комфортно.
• Больше выбора источника энергии. Воду / гликоль можно нагревать электричеством, дровами, пеллетами, природным газом, пропаном, мазутом…

Нужна ли мне еще одна система отопления?

• Нет, другая система отопления вам не понадобится. Если она хорошо спроектирована, система лучистого пола будет достаточно мощной, чтобы быть вашей единственной системой отопления.
  • Если у вас когда-нибудь будет другой источник тепла, есть возможность контролировать только температуру пола с помощью датчиков. Таким образом, две системы отопления не будут конфликтовать.

Электрический (нагревательные провода) или гидронный (вода / гликоль)?

• Если вы хотите обогреть только ванную комнату или керамический пол на кухне, выберите систему нагревательных проводов, расположенных под плиткой.
• Для обогрева подвала, гаража или всего дома выберите более подходящий пол с водяным подогревом.

Какая толщина бетона требуется при укладке трубы PEX?

• Минимальная требуемая толщина бетона составляет 1-1 / 2 дюйма. Эта толщина бетона обнаруживается, когда трубы устанавливаются наверху или во время ремонта, когда трубы укладываются на существующую плиту.
• В противном случае, как правило, минимальная требуемая толщина бетона составляет 4 дюйма для подвала или гаража.
• В идеале трубы Pex не следует прокладывать глубже 4 дюймов в бетонную плиту.

Как закрепить трубы на земле перед заливкой бетона?

• Для плит, которые необходимо утеплить, есть два разных способа крепления труб из полиэтиленгликоля.
  • Первый — со стандартной изоляцией, поверх изоляции устанавливается проволочная сетка, а трубы фиксируются на решетке с помощью стяжки

• Другой тип изоляции предназначен для облегчения монтажа, изоляция Isorad, трубы проходят между бороздами.Мы рекомендуем использовать U-образные зажимы для фиксации труб в изгибах.

• Когда трубы укладываются на фанеру, использование j-образного зажима — самый простой способ удержать трубы на месте.

Можно ли укладывать теплый пол с водой / гликолем на пол?

Да, нет проблем, можно продолжить тремя способами:

• Установите трубы на фанеру и залейте бетонную плиту 1-1 / 2 дюйма.
• Создайте черный пол для прохода труб; вот состав пола: Балки — светоотражающая изоляция пузыря, трубы Pex / деревянный мех, фанера (фанера)
• Проложите трубы PEX между балками и изолируйте снизу с помощью отражающей пузырьковой изоляции и ваты.

Рекомендуемое расстояние между трубами — 9 дюймов или 12 дюймов. В Ecosolaris мы рекомендуем устанавливать их на высоте 9 дюймов, чтобы температура плиты была более равномерной.

Однако необходимы два отдельных ряда по 6 дюймов вдоль внешних стен и 5 отдельных рядов по 6 дюймов вдоль стен с гаражными воротами или навесными стенами.

Как рассчитать необходимое количество трубопроводов?

Если трубы проложены на расстоянии 12 дюймов, мы вычисляем общую площадь, умноженную на 1.2

пример: 500 футов2 x 1,2 = 600 футов труб

Если трубы установлены на расстоянии 9 дюймов, общая площадь рассчитывается умноженной на 1,5

Если трубы проложены между балками, мы рассчитываем общую площадь, умноженную на 2

Мы часто слышим о петлях и зонах, в чем разница между ними?

Петля — это отрезок трубы, проходящей взад и вперед по полу

Зона — это часть пола (обычно комната), состоящая из одного или нескольких контуров, контролируемых термостатом.

Какая максимальная длина петли?

Максимальная длина петли — 300 футов. При превышении этой длины разница температур между выходом и возвратом может быть слишком большой, что сделает некоторые части пола более прохладными и, следовательно, менее комфортными.

Через какое время после заливки бетона я могу включить систему?

Перед заполнением труб и запуском системы необходимо подождать естественного высыхания бетона в течение 30 дней.

Нужно ли заливать трубы водой или гликолем?

В системе теплого пола можно использовать только воду, но гликоль позволит вам не беспокоиться о возможном замерзании труб в случае длительного отключения электроэнергии (например, ледяной шторм).

Какой процент воды и гликоля мне следует использовать в моей системе теплого пола?

• Если вы используете только воду, ваша система может замерзнуть при 0 градусов Цельсия
• Используя смесь 70% воды и 30% гликоля, ваша система будет защищена от замерзания до -12 градусов Цельсия.
• Используя смесь 50% воды и 50% гликоля, ваша система будет защищена от замерзания до -34 градусов Цельсия

Обратите внимание, что жидкости не чувствительны к тому, что мы называем ощущением температуры.

Должен ли я использовать дистиллированную воду или можно использовать водопроводную воду?

Дистиллированная вода не содержит минералов и поэтому лучше всего защищает от коррозии. С другой стороны, когда система состоит из частей, сделанных из качественных металлов, разница между дистиллированной водой и водой из вашего акведука будет очень небольшой. Однако это не относится к воде из колодца.

Гликоль, который мы используем, также содержит ингибиторы коррозии, которые добавляют дополнительную защиту

Как рассчитать количество жидкости, необходимое моей системе?

Количество жидкости в трубах диаметром 1/2 дюйма составляет 1 галлон на 100 футов.После этого добавьте около 3 галлонов для нагревательной панели и 5 галлонов для системы подпитки вода / гликоль.

Как рассчитать необходимую мощность котла?

Для нового дома, утепленного в соответствии со стандартами строительных норм, требуется около 22 БТЕ / кв. Футов. А более старый дом может потребовать до 35 BTU / кв.

В общем, берем площадь, умноженную на 30 BTU, и выбираем котел в соответствии с этим расчетом.

Например: 1000 фут2 x 30 = 30 000 BTU = 8 кВт

Какой котел выбрать, Mini BTH или Mini Ultra?

Mini BTH похож на небольшой резервуар для горячей воды на 2 галлона.Если мы скажем ему нагреть воду до 100 градусов по Фаренгейту, он будет постоянно нагревать воду в баке до 100F. Автоматический выключатель, установленный в верхней части котла, позволяет гасить его весной и повторно зажигать осенью.

Бойлер Mini Ultra — это умная модель, которая нагревает воду в баке только тогда, когда этого требует термостат, что позволяет экономить энергию. Датчик температуры наружного воздуха также входит в комплект поставки котла

Какая польза от датчика наружной температуры?

Получая информацию об изменениях наружной температуры с помощью датчика, котел может регулировать температуру воды / гликоля в своем баке и, таким образом, обеспечивать больший нагрев плиты в холодную погоду и избегать проблем с перегревом, когда погода становится мягче

Какая мощность автоматического выключателя необходима для питания котла?

Эту информацию можно получить у электрика или в брошюре производителя котла.

Mini BTH и Mini ULTRA

Брошюра по Bth Ultra

А какой толк от датчика пола?

Датчик температуры пола учитывает температуру бетонной плиты, чтобы регулировать температуру в помещении.

Его можно использовать двумя способами.

Вот несколько примеров.

Температура в гараже обычно устанавливается в соответствии с температурой плиты. Таким образом, воздушный поток, создаваемый при открывании двери, не вызовет запуск системы, температура плиты не обязательно снизилась.

Для дома температура воздуха учитывается путем придания минимума и максимума бетонной плите, таким образом, если внешняя дверь останется открытой, когда очень холодно, пол перестанет подниматься, когда он будет достичь максимальной температуры плиты.

Как произвести заполнение системы?

Если ваша система оборудована системой подпитки Calefactio, вы можете использовать ее для заполнения ваших труб водой и гликолем. В противном случае вам придется использовать внешний насос или обратиться к профессионалу.

Советы по дизайну теплого пола | 2019-11-04

Когда дело доходит до дизайна лучистого пола, нужно многое знать. Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло. Объем большинства руководств по дизайну составляет от 200 до 300 страниц. Но я сделаю все возможное, чтобы выделить основные моменты и то, чего следует избегать любой ценой.

В 1982 году я был участником установки излучающего излучения в подвале в качестве ученика. Это был первый раз, когда я окунул пальцы ног в ощущение сияющего пола.Моя работа была простой. Мне пришлось как можно быстрее привязать ремень к проволочной сетке размером 6 на 6 дюймов. Затем я понял, что мой босс и его ведущий установщик сделали все настолько неправильно, насколько это вообще возможно.

Как я это узнал?

Потому что следующие две зимы я провел в этом доме достаточно времени, чтобы он мог считаться моим домашним адресом. Система никогда не работала. Ни при запуске, ни через неделю, и, конечно, ни через полтора года, когда я перешел в компанию, выбравшую более короткие петли.Именно там я начал копаться в книгах по лучистому отоплению, чтобы узнать обо всем, что касается воды.

Вот что я помню как самые серьезные ошибки на той первой работе:

1. Полудюймовые петли трубопровода длиной 1000 футов.

2. Полибутиленовые трубки, используемые без теплообменника, труб и компонентов из цветных металлов.

3. Муфты используются случайным образом на изогнутых трубах, которые должны были быть заделаны в 4 дюйма бетона.

4. Использовался чугунный котел без защиты от низких температур возвратной воды, например, четырехходовой смесительный клапан.

5. Перед заливкой трубка не подвергалась испытаниям под давлением.

6. Никакая изоляция не использовалась под трубами, и половина подвала была из разряда заброшенных.

Этих шести вещей более чем достаточно, чтобы убить излучающую панель, котел и все остальные компоненты. Я не знаю, как прошел судебный процесс, но Саут-Баррингтон находится в престижном пригороде Чикаго, поэтому я знаю, что домовладельцы не проявили снисходительности к той спокойной ночи. Я до сих пор помню имя домовладельца и не могу вспомнить, что я ел на ужин вчера вечером.Вот как было грандиозно крушение поезда.

Моя цель — помочь вам избежать этих ловушек и направить вас к успешному дизайну и установке лучистого пола каждый раз.

Систематический процесс проектирования

Как и в любой другой успешной гидравлической конструкции, должен быть поэтапный процесс, чтобы убедиться, что вы охватили все, что вам нужно. Намного проще сделать все правильно с первого раза, чем исправлять постфактум.

А с лучистыми полами с подогревом постфактум может стать кошмарным испытанием.Трубки редко доступны, поэтому исправление длины петель, перегибов и утечек обычно требует какого-либо сноса. Никто не обрадуется этому.

Другие последствия плохого проектирования могут включать в себя дорогое растрескивание камня или плитки, растрескивание бетона, поломки паркетного пола, короткое замыкание котла, неэффективность котла из-за высокой температуры возвратной воды, ранний выход из строя котла, холодные точки, отсутствие комфорта в одну сторону или прочее и потребность в негабаритных насосах.

Ниже приведен способ, которым меня научили проектировать системы лучистого теплого пола некоторые люди, которые намного умнее меня.Я собираюсь передать эту информацию, потому что она работает, и нам нужно, чтобы наши системы работали. Этот метод быстрый, точный и показывает, как это делать вручную.

Radiant лучше благодаря тому, насколько быстро вы можете манипулировать числами, и тем фактом, что вы можете создавать на их основе профессиональные отчеты и списки материалов. Но я думаю, что стоит знать, как работают числа.

• Выполните расчет нагрузки по тепловым потерям для каждой комнаты. Блочные нагрузки обычно не очень хорошо подходят для лучистого пола, потому что редко можно встретить одинаковый тип покрытия.Вы можете иметь два одинаковых помещения с одинаковыми тепловыми потерями, но они могут потребовать разной температуры подаваемой воды из-за чистового пола. Для тяжелой набивки и толстого коврового покрытия потребуется более высокая температура воды, чем для плитки или камня.

• Определите заданную температуру комнатного термостата. Обычно это 65-70 градусов для систем теплого пола, наиболее распространенным является 65 градусов.

• Определите площадь комнаты в квадратных футах. Длина, умноженная на ширину, равна площади.

• Определите необходимое количество БТЕ / час на квадратный фут на комнату. Просто разделите теплопотери помещения на квадратный метр помещения.

• Определите температуру поверхности пола. Зная заданное значение температуры термостата и значение BTU / час / квадратный фут, вы можете быстро определить температуру поверхности пола по следующей формуле: (BTU / час / sf ÷ 2) + заданная температура.

Например…

Уставка = 65 градусов

Необходимые БТЕ / час / кв.фут = 20

Константа для лучистых полов = 2

65 + 20/2 = 65 F + 10 F = 75 градусов температура поверхности пола

• Выберите способ установки. Экструдированные алюминиевые пластины, скоба или подвесная труба (плохие идеи), 4-дюймовая заливка бетона, 1/2-дюймовая заливка бетона и коврики с выступами — вот лишь несколько примеров.

• Выберите тип и размер трубки. Что касается типа трубки, я предпочитаю использовать PEX-a, потому что, если вы случайно перегибаете трубку, ее можно восстановить до первоначальной формы, осторожно нагревая ее. Тепловые пушки в порядке; факелов нет. Я также большой поклонник PEX-Al-PEX. Как только вы сформируете изгиб, он остается изогнутым, не опасаясь, что он вернется и ударит вас по лицу. Метод установки определит размер трубки. Для бетонных работ обычно используют 1/2 дюйма, а экструдированные плиты могут быть 3/8 дюйма или 1/2 дюйма, в зависимости от ваших предпочтений. Работать с трубкой 3/8 дюйма намного проще, но максимальная длина петли меньше из-за большей потери давления.

• Определите коэффициент R для покрытия пола. Таблицы этих значений доступны на сайтах производителей трубок, таких как REHAU, Uponor или Mr. PEX.

• Определите расчетную дельту T. Это заданная разница температур между температурой подаваемой и обратной воды, обычно 10 градусов в жилых помещениях.

• Определите расстояние между трубками. Большинство жилых помещений будут иметь размеры 6 дюймов, 8 дюймов, 9 дюймов или 12 дюймов, в зависимости от типа комнаты, BTU / час комнаты. потребности и способ установки. Вот как я обычно атакую ​​это: для подвалов почти всегда 12 дюймов по центру; экструдированные пластины неизменно имеют размер 8 дюймов. Перерасход бетона варьируется от 6 дюймов, 9 дюймов до 12 дюймов, в зависимости от теплопотерь в помещении и от того, насколько низкой должна быть температура подаваемой воды.

• Определите температуру подаваемой воды. Четыре фактора дадут нам это число: БТЕ / час / фут; расчетная дельта Т; способ установки; и расстояние между трубками. Производители трубок предоставляют диаграммы.

• Определите активную длину петли и длину выноски. Длина петли рассчитывается с использованием следующих множителей:

1.12 дюймов на центральной трубке x 1,0

2. 9 дюймов на центральной трубке x 1,33

3,8 дюйма на центральной трубе x 1,5

4. 6 дюймов на центральной трубке x 2,0

Длина поводка или хвоста — это точное расстояние между комнатой и коллектором, умноженное на два. Вы обнаружите небольшие различия в рекомендуемой длине петли, но с этим вы будете в безопасности.

Трубка диаметром 1,3 / 8 дюйма: 200 футов

2. Трубка 1/2 дюйма: 300 футов

• Определите общее количество галлонов в минуту. Это тоже несложно. GPM = тепловые потери в БТЕ / (расчетная дельта Т x 500). Пример: 100 000 / (10 x 500) = 100 000/5 000 = 20 галлонов в минуту. 500 — это константа, которая получается из этих значений и уравнения:

1. В одном галлоне воды содержится 8,33 фунта.

2. В часе 60 минут.

3. А 1 — удельная теплоемкость воды.

4. 8,33 x 60 x 1 = 499,8 (округляем до 500)

• Определите галлон в минуту на петлю. Всего галлонов в минуту / количество петель = галлонов в минуту на петлю

• Определите потерю давления или потерю напора. Это то место, где большинство людей может быть немного ошеломлено, но не делайте этого. Это необязательно. Существует так много калькуляторов и инструментов, которые облегчают вам задачу, но мне больше всего нравится RadPad (см. Рисунки 2 и 3).

Изначально RadPad был предоставлен RPA. Этот инструмент делает все, и если я смогу это понять, то сможете и вы. На обратной стороне этого ползункового калькулятора вы просто устанавливаете расход на каждую трубку в окне номинального размера трубки, а затем считываете потерю давления выше длины контура трубки.

Быстрый пример, я имею в виду быстрый, потому что мне потребовалось менее 10 секунд, чтобы получить ответ: если моя 1/2-дюймовая трубка имеет галлон в минуту 0,6, а длина контура трубки составляет 265 футов, моя потеря давления составляет примерно 4,3 ноги. Это так просто.

Загрузите приложение здесь: www.drakeip.com/RadPad/index.html

Давайте рассмотрим полный дизайн (см. Рисунок 4).

Это именно то, что я описал ранее, хотя и показан в виде одного сводного снимка. Он объясняет, что вам нужно, как вы добиваетесь этой потребности и как вы добиваетесь результата.

Что-то вроде этого заставляет вас копнуть немного дальше, чем использование программного обеспечения, и помогает лучше понять процесс и математику. Я знаю, что это помогло мне.

Что нужно знать и чего избегать

• Как я упоминал ранее, разные напольные покрытия часто требуют разной температуры подаваемой воды. Тем не менее, постарайтесь ограничить количество различных температур воды, которые вы будете использовать в своем дизайне. Хорошие смесительные клапаны и циркуляторы стоят недешево.Если у меня расчетная температура воды в подающей линии составляет от 10 до 15 градусов друг от друга, я подумаю об использовании промежуточного числа, если нет никаких предсказуемых проблем.

• Обучайте своих клиентов и понимайте их ожидания.

1. Хорошо спроектированная система не может производить полы, которые всегда будут согревать пальцы ног. Убедитесь, что они это знают.

2. Если они собираются постелить коврики на полы с подогревом, им необходимо знать, что они блокируют свой единственный излучатель тепла. Чем больше и толще коврик, тем хуже будет.

• Делайте домашнюю работу на паркетных полах. Проконсультируйтесь с Альянсом профессионалов Radiant и Национальной ассоциацией деревянных полов.

• Если напольное покрытие выложено плиткой или камнем, я бы порекомендовал подрядчику установить защитную мембрану от трещин.

• Изолируйте под панелью излучающего пола, независимо от того, какой тип вы выберете. Покупатель, будьте осторожны: не вся изоляция работает так, как рекламируется. Соблюдайте общепринятые отраслевые стандарты.

• Если длины ваших петель не отличаются друг от друга в пределах 10 процентов, обязательно используйте коллекторы, которые позволяют балансировать.

• Всегда создавайте давление в трубках и коллекторах до 60 фунтов на квадратный дюйм сразу после их установки.

• Имейте в виду, что если вы используете смесь гликоль / вода, вам понадобится дополнительный насос. Удельная теплоемкость воды составляет 1,0. Смесь вода / гликоль как минимум на 10 процентов больше.

• При установке трубок поверх чернового пола для переливов толщиной 1 1/2 дюйма, будьте осторожны, чтобы не разместить все свои хомеруны в общем коридоре. Если так поступить, зал перегреется; вероятно, здесь находится ваш термостат.Я предпочитаю просверлить и разместить их под полом. Если это невозможно, изолируйте большую часть, если не все, трубки. Ваш расчет нагрузки для каждой комнаты определит, сколько нужно утеплить.

• Чем ближе расстояние между центральными трубками, тем ниже температура подаваемой воды вам понадобится.

• Максимально увеличьте эффективность модулирующего конденсационного котла за счет минимально возможной температуры возвратной воды (RWT). Чем ниже RWT, тем больше котел будет в конденсационном режиме.Чем дольше котел находится в конденсационном режиме, тем он будет эффективнее.

• Нет необходимости устанавливать трубы под кухонными шкафами или приборами, но обратите внимание на нишу рабочего стола, добавленную в последнюю минуту к шкафу. Тебе там нужны трубки. Спроси меня, откуда я это знаю. Это была моя оплошность в 1995 году, и мне постоянно напоминали о моей ошибке 2 фута на 2 фута.

Вы не хотите попасть в неверный конец судебного процесса, поэтому, если вы решите стать ярким подрядчиком, идите ва-банк.Читайте, ходите на семинары, задавайте вопросы, слушайте и учитесь, и вам никогда не придется об этом беспокоиться.

Эксперимент с лучистым теплом (при очень низком бюджете)

Проект реконструкции дома идет успешно. Мы закончили все обрамление, и более высокие потолки и более открытая планировка намекают на уровень великолепия, который удивляет даже меня. Фотография только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Высота старого потолка была ниже этой стальной балки.Еще 2 гигантских оконных проема еще впереди за фанерными квадратами.

Хотя я разрушил и перестроил довольно много домов для других людей, это первый из них, который мне посчастливилось построить практически с нуля для своей собственной семьи, поэтому я рассматриваю это как своего рода научный эксперимент. Я хочу встроить в него изящные функции энергосбережения, но они должны быть рентабельными и по возможности самодельными.

Любой пожилой богатый парень может нанять ведущего архитектора и строителя бутиков, чтобы он стал последним суперхаусом LEED-Platinum, который будет выставлен в журнале Dwell… по цене 1000 долларов за квадратный фут.Но с учетом дешевой энергии и квалифицированной рабочей силы и дорогих материалов для дома требуется больше размышлений и экспериментов, чтобы одновременно сэкономить энергию и деньги. И один из этих экспериментальных проектов — построить мою собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы захотите настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая выдувает воздух (и пыль) через огромную сеть громоздкие воздуховоды, чтобы он мог попасть во все части вашего дома через вентиляционные отверстия в полу.Это работает, но не изящно: они шумят, тратят удивительно много внутреннего пространства на воздуховоды и желоба, и их сложно установить или обновить.

Когда моя небольшая строительная компания несколько лет назад строила несколько домов с нуля, архитектор настоятельно рекомендовал нам использовать водяное (лучистое) тепло вместо принудительного воздушного. «Это огромная разница, — сказал он, — чтобы это безмолвное тепло излучалось на вас через пол, а не просто обдувало вас горячим воздухом.”

К сожалению, когда я получил расценки от некоторых сантехников на этот тип системы отопления, стоимость была астрономической: 35 000 долларов или больше, когда полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились для продажи с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной подачей воздуха, я неохотно решил пропустить роскошный вариант. Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться лишь незначительно.

Теперь картина изменилась.Я научился делать водопровод самостоятельно, и новые технологии снизились в цене, что сделало лучистое тепло более доступным. После нескольких долгих ночей исследований и обучающих онлайн-видео я купил все необходимые детали, и мы собираемся вставить эту присоску.

Что такое жидкостное лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и ощущали тепло по всему телу, даже не касаясь стены? Как насчет ощущения тепла от раскаленной кровати из костровых углей, даже когда вы сидите на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который непосредственно согревает вашу кожу.С раскаленным костром в тихую горную ночь вы можете почувствовать себя полностью теплым, даже когда температура воздуха вокруг вас ниже нуля.

Эта же концепция хорошо применима к обогреву дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубкам под вашим полом, заставляя пол нагреваться и излучать тепло со всех сторон. Нет воздуховодов и пыли, а система работает бесшумно. А поскольку система нагревает вашу кожу напрямую, одновременно с этим нагревая воздух в вашем доме, вы чувствуете себя теплее при более низкой настройке температуры, что позволяет сохранять в доме прохладу, экономя энергию.Но лучше всего то, что у вас постоянно теплых ног , куда бы вы ни пошли в своем доме.

Итак, как нам построить одну из этих систем? Короче говоря, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть труб под полом и насос для циркуляции этой воды по всем этим трубам:

Хотя концепция проста, мое резюме не включает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также километры тщательно спаянной меди от сантехника за 35 000 долларов.Я имею в виду, черт, тебе кажется, что это легкий проект «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Кроме того, жидкостное отопление — это само по себе искусство и наука, включая такие вещи, как Δ T, галлонов в минуту, БТЕ / час и расчет R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами, которые начинаются с по цене 2000 долларов, сложный набор деталей, который никто, кроме экспертов, действительно не понимает (в Home Depot вы не получите совета по созданию одной из этих систем. ) и всевозможные другие препятствия.

Однако, покопавшись во всех этих завалах, я обнаружил несколько упрощений, которые значительно снизили стоимость и сложность лучистого тепла, сделав его самостоятельным проектом для среднего практичного усатика. Уловки, которые я применяю для своей системы:

1. Использование компонентов, безопасных для питьевой воды, позволяет создать систему «разомкнутого цикла», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
2. Использование одного водонагревателя без резервуара как для горячего водоснабжения, так и для отопления дома снижает стоимость котла на 2000–4000 долларов.Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
3. Одиночный циркуляционный насос с регулируемой скоростью исключает большую часть расчетов потерь и размеров контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон, без необходимости когда-либо возиться с трубкой после ее установки.
5. И, конечно же, все сделано в PEX, чтобы исключить стоимость, медленный монтаж и потери тепла котельной медных труб.

Отказ от ответственности: Как и во всех моих экспериментах, да и вообще во всем моем образе жизни, здесь есть несколько недоказанных вещей. Я использую себя как подопытного кролика, и здесь могут быть некоторые методы проб и ошибок, и даже риск. Наслаждайтесь и учитесь, но не ныряйте как новичок, просто чтобы слепо следовать за мной (другим новичком)!

В итоге система, к которой я пришел, относительно проста, и я нарисовал ее для вас на этой картинке:

Предлагаемая мной система лучистого обогрева (щелкните, чтобы увеличить)

На данный момент это работа. Я уже запустил это системным разработчиком, получил его одобрительный кивок и выполнил часть установки, так что я уверен, что мы сможем заставить это работать. Но, безусловно, есть улучшения.

Самое замечательное в этом блоге то, что сейчас многие читают (в том числе профессиональные сантехники), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, я буду очень признателен обновлять статью по мере поступления новой информации.Я также опубликую второй пост, когда все будет сделано, чтобы показать несколько выполняемых шагов и готовые изображения.

Читатель поправок на данный момент:

• Добавьте расширительный бачок перед насосом, а не после него, как показано сейчас
• Остерегайтесь роста бактерий Legionella в такой разомкнутой системе. Хотя бактерии редки, они опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и температура воды составляет около 120F. Решение: убедитесь, что мое устройство без резервуара горячее (легионелла умирает при температуре выше 122 ° F, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, слейте воду из нагревательных контуров в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
• OR, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы отопительная вода никогда не соприкасалась с горячей водопроводной водой. Для этого необходим кислородный барьер PEX и воздухоотделитель. Вы также можете купить безрезервуарные водонагреватели с двумя независимыми контурами: один для отопления, другой для питьевой воды.
• Добавьте обратный клапан на обратную линию 3/4 ″, чтобы холодная вода не могла просачиваться обратно в коллектор вместо того, чтобы идти в Рим (я предполагаю, что это могло произойти, когда насос выключен).
• На самом деле, добавляйте обратный клапан на через каждую петлю , просто чтобы убедиться, что нет никаких неожиданностей потока и вода течет в нужном вам направлении. В противном случае холодная вода может неожиданно пролиться через петли.
• На многие безрезервуарные обогреватели (включая Rheem, который я рекомендую выше) не распространяется гарантия на использование в системах отопления.Для меня это нормально, поскольку я считаю, что в любом случае гарантии бесполезны. Но стоит отметить.
• Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта heatinghelp.com. Хотя эта ветка почти убедила меня, что я идиот, дело в том, что подобное обсуждение формируется где-то в Интернете по поводу каждой отдельной статьи, которая когда-либо появлялась в этом блоге . Многие сантехники проводят свои дни, проклиная этот сайт только потому, что я рекомендую, например, сделать некоторые из них самостоятельно с помощью PEX.Проблема в том, что мои товарищи-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжен, но я постараюсь провести несколько тестов с моим другом, который работает в городской лаборатории по очистке / анализу питьевой воды.

А как насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, яркое солнце почти каждый день, но ночи намного прохладнее из-за того, что мы находимся на высоте 5000 футов над уровнем моря.Таким образом, в доме есть множество окон, выходящих на юг, для улавливания тепла и большего количества тепловой массы, чтобы сгладить дневные и ночные колебания температуры.

Летом эта картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие выступы, которые я построил на доме, затемняют окна от остальной части дома). Вы держите окна закрытыми в течение 90F дней, и интерьер остается прохладным. Летними ночами температура опускается ниже 60F, поэтому вы включаете большой вентилятор, который выдувает дневную жару, чтобы все остудить и начать цикл заново.

Я считаю, что эта стратегия (наряду с отказом от Giant A / C Wussy) позволяет нам жить счастливо, не включая кондиционер в Колорадо. Но всегда есть подспорье: в большинстве современных домов без воздуховодов для охлаждения используется бесканальная система кондиционирования с мини-сплит-системой. Они могут быть более эффективными, чем центральные системы кондиционирования, поскольку вы охлаждаете только те помещения, где накапливается тепло. Я добавлю такую ​​систему, если это необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки, вот моя тележка для покупок от PexSupply, моего любимого поставщика сантехники. В моей тележке для покупок есть несколько дополнительных вещей для постройки ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна низкоэффективная печь.

Повышение эффективности этой системы: Я также купил у Amazon две коробки с алюминиевыми теплоотражающими пластинами, которые должны немного улучшить теплопередачу и эффективность.Стоимость составила 2,45 доллара за 4-футовую пластину (245 долларов за каждую коробку из 100 штук).

: после создания системы с ними, я считаю, что это было очень полезно, поскольку оно делает установку быстрее и чище, а улучшение теплопередачи — стоящая цель с деревянными полами — хотя они работают хорошо, вам нужно все тепло, которое вы можете получить .

Обновление: год спустя

Теперь эта система запущена и работает, и вы можете прочитать результаты в статье об обновлении здесь:

Эксперимент с лучистым теплом — сработало ли это?

Ultimate Guide to Radiant Heat in Our Off-Grid Cordwood Home

Раскрытие информации: Иногда я зарабатываю продукты или комиссионные от партнерских ссылок или партнерств в моем блоге. Я рекомендую только те продукты и услуги, которые я доверяю вам. Узнать больше.

Обмен — это забота!

Системы лучистого отопления могут быть удобным и эффективным способом обогрева дома. Мы расскажем вам об основах и покажем, как наша система лучистого отопления работает в нашем доме из бревен.

Когда мы были на стадии планирования нашего проекта строительства дома из бруса, мы рассмотрели широкий спектр способов обогрева и охлаждения нашего дома. Мы знали, что существует значительная вероятность того, что наша собственность будет отключена от сети, поэтому мы исключили системы, потребляющие большое количество энергии, такие как электрические печи с принудительной подачей воздуха.

Идея установки системы лучистого тепла внутри бетонной плиты становилась все более привлекательной по мере того, как мы совершенствовали нашу конструкцию. Теперь, когда мы установили его сами и прожили с ним две зимы, как он себя показал? Вот что вам следует знать, если вы планируете использовать лучистое тепло для своего дома.

БЫСТРАЯ НАВИГАЦИЯ

Что такое лучистое тепло?

Почему вы выбрали лучистое тепло?

Сколько стоит ваша система?

Как настроена ваша система?

Кто-то установил его или вы сделали своими руками?

Где вы взяли свою систему?

У вас теплые полы?

Насколько теплее в вашем доме лучистое тепло?

Почему вы не выбрали солнечный водонагреватель?

Почему вы не выбрали электрический водонагреватель?

Сколько пропана используется?

Как вы экономите пропан И солнечную энергию с помощью вашей системы?

Что вы посоветуете тем, кто хочет самостоятельно собрать свою систему лучистого отопления?

Должен ли я работать с компанией или самостоятельно поставлять запчасти для более дешевых?

Что такое лучистое тепло?

Лучистое тепло означает «использование источника тепла в полу (или стенах) для излучения тепла наружу через воздух», в отличие от принудительной воздушной системы, которая продувает теплый воздух через ряд вентиляционных отверстий. Источником излучения могут быть электрические элементы, но количество энергии для работы такой системы было для нас непомерно высоким вне сети, поэтому мы выбрали «гидронную» или водную систему.

Вот краткий обзор:

Да, это выглядит безумием. Да, это в нашей главной ванной. Нет, мы недостаточно тщательно спланировали, куда он пойдет. Вы можете прочитать все о том, как заранее подготовиться к подобным вещам, здесь.

Почему вы выбрали лучистое тепло?

Во-первых, имело смысл пойти дальше и установить трубы до того, как мы залили плиту, просто чтобы иметь ее в качестве опции. Очевидно, вы не можете вернуться и установить что-либо в свою плиту после того, как это будет сделано, поэтому мы воспользовались этой возможностью, пока она у нас была.

Во-вторых, Марк был непреклонен в том, что не нагнетал воздух. Системы принудительной подачи воздуха продувают через вентиляционные отверстия аллергены и другие забавные вещи. К тому же они довольно громкие. Большинство людей слышали свист воздуха, проходящего через воздуховоды, и звуки печи. Я не осознавал, насколько мы привыкли к этому фоновому шуму, пока мы не переехали в наш дом и не обнаружили, насколько тихо излучаемое тепло!

Я заметил, что у Марка почти исчезли аллергии, когда он жил в доме без принудительной вентиляции.Это не то, с чем я лично боролся, но я заметил, насколько легче дышать. Воздух кажется «чище».

В-третьих, это помогает нам, когда мы не можем пользоваться дровяной печью. Первоначальная мысль заключалась в том, что однажды мы будем старыми и не захотим иметь дело с дровами. Реальность такова, что СЕЙЧАС гораздо больше ситуаций, когда мы не можем использовать дровяную печь. Когда мы выезжаем за город зимой, лучистое тепло поддерживает стабильную температуру в доме, чтобы избежать замерзания труб.Также помогает, когда мы дома совершенно измучены и не горят желанием разводить огонь.

Мы обнаружили, что дровяная печь дает нам более агрессивное тепло, но лучистое дает нам больше свободы. Нам нравится иметь оба варианта.

Сколько стоит ваша система?

В сумме это было около 7500 долларов. Это включает в себя каждый отдельный компонент, включая безбаковый водонагреватель. Вы можете узнать больше о различных расходах на нашу домашнюю сборку в этом посте.

Как настроена ваша система?

Наша излучающая система состоит из воды в трубах PEX, которые проходят через нашу бетонную плиту . Мы уложили трубы на место, используя продукт под названием Crete-Heat , который представляет собой изоляцию, пароизоляцию и запирающую систему — все в одном, которая удерживает трубы на месте без необходимости привязывать их к арматуре. Использование этой системы позволило нам полностью отказаться от арматуры и использовать для изготовления плиты бетон, армированный фиброй.

Система лучистого обогрева с использованием трубок из полиэтиленгликоля, помещенная в теплоизоляцию Крита

Это замкнутая система , что означает, что вода в нашем полу не взаимодействует с питьевой водой. В нашем районе открытая система не подходила.

Мы нагреваем систему с помощью нашего пропанового водонагревателя без резервуара 180 000 BTU и проталкиваем воду через электрические насосы AC .

Мы выбрали две зоны нагрева : одну для передней части дома (гостиная, кухня) и одну для задней части (спальни и ванные комнаты) . Наличие двух зон означает, что мы можем установить в спальнях температуру, отличную от температуры в передних комнатах.

Кто-нибудь установил вашу систему или сделал это самостоятельно?

Мы установили систему сами и ни в коем случае не сдавали эту часть внаем. Скажу, что это НЕ проект для начинающего DIYer, но и это не невозможно. Самой сложной «технической» частью было создание схемы и сборка труб и других частей коллектора.

Тем не менее, на самом деле самой сложной частью было разворачивание нечестивого количества трубок PEX в 3:00 утра, потому что мы упрямы. Не упустите эту забавную историю.

Где вы взяли свою систему?

Мы сделали пакет DIY с Radiantec , компанией, которая специализируется на системах лучистого отопления для людей, которые хотят установить его самостоятельно. В целом мы были очень впечатлены их уровнем обслуживания, компетентностью и доступностью.

Мы отправили им план нашего дома, и они вернули нам макет установки и ценовое предложение. Поскольку наша сборка была растянутой, мы смогли оплатить первую половину системы при ее установке в 2016 году:

Первая партия материалов для нашей самодельной излучающей системы выглядела в нашем пикапе так.

А потом заплатить за вторую половину, когда мы ее установили в 2017 году:

У вас теплые полы?

Это, вероятно, самое большое заблуждение людей о нашем лучистом тепле. Представьте себе бассейн: если температура воды составляет 76, и вы входите в него, вы ощущаете, что вода действительно холодная, потому что температура вашего тела больше, чем 98. Наши полы такие же. Если установить термостат пола на 76, он по-прежнему будет холодным на ощупь, но окружающий воздух согреется и станет более комфортным.

Насколько тепло становится в комнате лучистым теплом?

Используя предыдущий пример, если мы установим температуру пола равной 76, для нас более вероятно, что воздух будет примерно на 10 градусов или около того ниже этого значения, около 66 градусов. Поскольку наши стены сделаны из дров, они обладают огромной тепловой массой, и я держу пари, что наша излучающая система должна как бы «бороться» с влиянием стен. Я не могу сказать, как работала бы та же лучистая система, если бы наши стены были каркасными.

Термостат позволяет температуре воды подниматься до 82, но мы стараемся не поднимать ее до такой степени, потому что не хотим использовать столько пропана.

Почему вы не выбрали солнечную горячую воду?

В то время это был вопрос стоимости системы и практичности. Мы не были полностью уверены, что сможем создать массив солнечных обогревателей, достаточно больших в нашем бюджете, чтобы обеспечивать горячую воду по запросу для нашего лучистого И регулярного использования (например, для купания, мытья посуды и т. Д.). Пропан был для нас довольно недорогим способом обеспечить удовлетворение наших потребностей.

Конечно, по мере того, как наша усадьба развивается и мы ищем более экологичные варианты, я, конечно, не мог исключить солнечное отопление!

Почему тогда вы не выбрали электрический водонагреватель?

Любой прибор с электронагревательным элементом потребляет ТОННУ энергии.Мы могли бы использовать электрический водонагреватель, электрическую печь и электрическую плиту вне сети, но нам пришлось бы установить огромную солнечную энергетическую систему. Проще говоря, у нас не было на это денег денег.

У нас есть планы по расширению нашей системы в будущем, и со временем мы можем переключиться на большее количество электроприборов. А пока пропан работает отлично.

Сколько пропана используется?

Трудно сказать, потому что у нас есть один большой резервуар для обслуживания дома и несколько пропановых приборов. Мы используем пропан для нагрева воды для стирки, излучаемой воды, питания кухонной плиты и работы холодильника.

Наш бак на 500 галлонов. «Полный» — это фактически только 80% емкости или 400 галлонов. Он был заполнен в начале августа, и на момент написания этой статьи он сидел чуть ниже 40%. Это означает, что нам удалось израсходовать около 200 галлонов для ВСЕХ устройств всего за 8 месяцев. Это в среднем 25 галлонов в месяц.

В этом году мы включили нашу систему примерно в первую неделю ноября и отключили ее в середине марта. В прошлом году у нас всю часть апреля выпал снег, что сделало отопительный сезон более длинным. Каждый год будет отличаться, поэтому наше использование будет отличаться.

Как вы экономите пропан И солнечную энергию с помощью этой системы?

Это уже довольно эффективная система, но мы хотели посмотреть, сможем ли мы сделать нашу вторую зиму здесь даже более «эффективной», чем нашу первую.

В этом году мы настроили нашу радиантную систему на таймер , чтобы она работала только в часы пик, примерно с 9:30 до 15:30. Это означало, что мы могли избежать использования лишнего заряда батареи для системы ночью. Огромная тепловая масса нашего деревянного дома имеет тенденцию удерживать лучистое тепло в течение ДОЛГО времени.

Мы установили термостаты примерно на 76 (реальная температура воздуха около 66) и позволили системе поработать до этого значения. Обычно, как только термостат достигает заданной температуры, система переходит в режим ожидания. Если бы это был очень холодный день с отрицательными температурами, система могла бы включаться и выключаться чаще, но в большинство дней стандартной зимы KY система может даже не включиться до того, как таймер отключит ее.

Наш распорядок в этом году был сияющим днем ​​и пожаром ночью. Иногда мы тоже разводили костер по утрам, если бы было очень холодно. Похоже, этот распорядок сэкономил нам солнечную энергию, пропан И древесину.

Что вы посоветуете тем, кто хочет установить систему своими руками?

1. Выделите место для коллектора, водонагревателя и других элементов.

Ваша система будет занимать много места на стене в вашем доме.Если вы проектируете дом с нуля, вам следует посмотреть на макеты, которые обеспечивают выделенное пространство для ваших домашних систем . Это одна из проблем, на которые я обращаю внимание в этом посте при создании идеальной планировки усадьбы. Потратьте некоторое время на то, чтобы визуализировать красивую чистую установку Radiant, и освободите больше места, чем вы думаете.

2. Еще раз убедитесь, что у вас достаточно материалов, которые вам понадобятся.

Это верно, независимо от того, занимаетесь ли вы поиском материалов самостоятельно или работаете в специализированной компании, как мы.Вот история, чтобы проиллюстрировать, почему:

Когда мы устанавливали изоляцию Crete-Heat, мы дошли до конца и поняли, что нам не хватает. И все же Radiantec заверил нас, что все было доставлено в точном количестве, в котором мы нуждались, и что же произошло? Короче говоря, они предположили, что мы выбрали стандартный путь — укладываем синюю изоляцию под деревянными стенами, поэтому отправленный нам Crete-Heat покрыл только область внутри стен.

Нам никогда не приходило в голову перепроверить это с Radiantec, и мы заплатили за эту оплошность. Нам не хватало примерно 150 квадратных футов, и мы усердно работали, чтобы закончить установку системы, чтобы инспектор мог посмотреть на нее рано утром следующего дня!

Рядом с нами был только ОДИН дилер, который продавал Crete-Heat, и они были в 2,5 часах езды.

С учетом проезда, погрузки и проезда к обеду мы отстали почти на 6 часов. Но мы ДОЛЖНЫ его закончить. Так что мы хорошо поработали в темноте ночи, укладывая изоляцию. Сонливые и совершенно измотанные, мы начали разворачивать трубку PEX около 1:00. Обычно это довольно утомительная работа, но уровень разочарования, который у нас был в этот момент, был выше. В конце концов, мы сдались около 3:30 утра, завершив работу только в одной зоне нашей системы отопления.

Я украл эту фотографию, потому что знал, что хочу ее запомнить, но мы все время были измотаны и злились.

На следующее утро Марк вышел очень рано (примерно через 2 часа сна) и начал установку следующей зоны. Этот небольшой сон был ключом к тому, чтобы найти способ заставить PEX уложиться на Крите-Хите.После этого он установил большую часть остальной части PEX. Пришел наш инспектор и сказал: «У тебя все хорошо! Просто закончите вторую зону, как первую, и будет хорошо ». Он устанавливал излучающие системы и тратил время на то, чтобы сочувствовать трудностям развертывания PEX.

Вот и все. Не прошел / не прошел. Просто поощрение.

Это была одна из многих причин, по которым работать со строительным инспектором было не так уж плохо. На самом деле, это было неплохо.

Вы бы порекомендовали купить комплект для самостоятельной сборки, а не пытаться закупить запчасти самостоятельно?

ДА. Если вы сами не обладаете огромным опытом в проектировании такой системы отопления, оставьте это профессионалам. Есть определенный комфорт, зная, что у вас есть все необходимое для того, чтобы автономная система просто РАБОТАЛА.

Если вы собираетесь пойти по пути «сделай сам», обратитесь в компанию, которая имеет большой опыт и качественное обслуживание клиентов. .В нашем случае нам очень понравилось работать с Radiantec. И нет, мне не заплатили за это. На самом деле, я почти уверен, что они понятия не имеют, что этот пост существует… пока.

Radiantec проделал большую работу, сообщив нам, какой уровень навыков вам действительно необходим. Когда Марк вместе с ними создавал нашу систему, они сказали: «Если вы немного почините водопровод, вы можете установить наши системы», и они были правы. Ему пришлось научиться паять медные трубы, и у него было несколько вопросов о давлении и компонентах, но они с легкостью на них ответили.

Все, что они нам прислали, сказочно продержалось две зимы без каких-либо проблем! Если вы привыкли к системе с принудительной подачей воздуха, это немного требует обучения, но покупка того стоила.

Планируете системы для вашего будущего дома? Подпишитесь, чтобы получить наше бесплатное руководство.

Это поможет вам начать свой путь к собственнику-строителю с умом:

Мы купили 16 акров необработанной земли и построили автономный бревенчатый дом с нуля! Вы можете узнать об этом подробнее здесь.

Если вы еще этого не сделали, подпишитесь на нас в Facebook, Instagram и Pinterest, чтобы получить больше вдохновения, которое не обязательно попадет в блог. Спасибо за прочтение!

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) — энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя экономичного и энергоэффективного отопления.

Вверху: В деревенской хижине, спроектированной архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабине Пьюджет-Саунд, которая слегка покоится на ландшафте».

1.Что такое лучистый теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистые полы с подогревом представляют собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые доски. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что они более сложны в установке и требуют подогрева воды от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .

Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения температуры, что затрудняет сохранение тепла на ногах, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло благодаря лучистому теплому полу. По мере того как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все имеет одинаковую температуру. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха. Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Что следует учитывать перед установкой теплых полов

Яник Симард, участник Houzz

Лучистое тепло, также известное как система подогрева пола, может быть роскошным решением для прохладного помещения в вашем доме или разумной общей стратегией для обогрева всего вашего дома. Это часто запрашиваемое обновление для новых домов, поэтому оно также может помочь заключить сделку для тех, кто хочет перепродать или продать недвижимость на рынке с требовательными покупателями.Подробнее о том, когда, где и как использовать систему лучистого отопления.

Почему лучистое тепло?

Одним из самых больших преимуществ лучистого отопления является тот факт, что оно противостоит естественной тенденции нагретого воздуха подниматься и рассеивать большую часть тепла в вашем доме в пространство над головой, где в этом нет необходимости.

Тепло, исходящее от пола, со временем медленно поднимается в комнату, а не через горячий воздух, для лучшего распределения тепла.Кроме того, поджаренные ножки помогают чувствовать себя на более теплым, поэтому в целом вам нужно меньше отапливать дом, чтобы чувствовать себя комфортно.

Это особенно важно в высоком или большом помещении с большим количеством открытого воздушного пространства над головой. Этот высокий потолок может выглядеть красиво, но нагрев всего этого воздуха может тратить много энергии, которую можно было бы использовать более эффективно. Если нагреть нижнюю половину комнаты больше, а верхнюю — меньше, то тепло направляется туда, куда вы хотите, и при этом меньше его будет отражаться в ваших ежемесячных счетах.

Когда следует использовать лучистое тепло?

Почему же тогда не все используют лучистое тепло постоянно? Во-первых, установка может быть дорогостоящей. Вы можете рассчитывать потратить от 4 до 6 долларов на квадратный фут сверх других расходов на покрытие пола, которые могут увеличиться, если вы хотите обновить весь свой дом. Кроме того, лучистое отопление гораздо менее эффективно под такими материалами, как ковер, которые изолируют тепло от проникновения в комнату, поэтому, если вы предпочитаете много уютного ковра, лучистое тепло может быть слишком неэффективным, чтобы того стоить.

Вот почему лучистое тепло и ванные комнаты так часто сочетаются друг с другом на небесах. Материалы напольных покрытий, обычно используемые в ванных комнатах (например, камень и керамическая плитка), которые в противном случае могут быть холодными для босых ног, являются именно такими материалами, которые будут эффективно излучать тепло от системы отопления, чтобы согреть пальцы ног.

Входные помещения, такие как прихожие или фойе, — это другие места, где часто можно встретить естественно проводящую плитку, а система лучистого тепла здесь может подарить вам необычайно приятные ощущения от ежедневного возвращения домой.Как только вы снимете обувь, вы сразу же сможете начать наслаждаться домашним уютом.

В других комнатах, где камень не является обычным явлением, деревянный пол — разумный компромисс. Сохраните коврики для небольших акцентов, чтобы тепло могло беспрепятственно передаваться в комнату.

Обычно можно установить отдельный нагревательный контур для коврового покрытия, который будет перекачивать больше тепла. В конечном счете, таким образом можно нагреть любой напольный материал, но это может добавить к вашему счету за электроэнергию больше, чем вы ожидали.

Какую систему мне установить?

Системы лучистого отопления бывают трех типов. Первый, основанный на принудительном вентилировании (где горячий воздух переносит тепло через каналы в полу), редко когда-либо используется в домах. Второй вариант, основанный на жидкостях, обычно наиболее эффективен, так как он использует горячую воду для передачи тепла через сеть труб.

Третий тип, электрическое лучистое отопление, часто менее эффективно, чем водяное, за одним важным исключением (которое полностью зависит от вашего местного поставщика электроэнергии).

Те, кто живет в районах, где электричество дешевле в непиковые часы, иногда могут много сэкономить, обогревая полы по таймеру на ночь и позволяя теплу излучаться медленно в течение дня. Это делает системы электрического лучистого отопления намного более экономичными. Поэтому, если ваш счет за электроэнергию выставлен таким образом, стоит изучить этот вариант.

Как устанавливается лучистое отопление?

У каждого производителя есть небольшие различия, но есть два основных типа установки: влажный и сухой.Влажные установки закладываются в бетон во время первоначальной сборки (то есть, когда бетон еще «влажный») или в слой дополнительного бетона, добавляемого для этой цели. Сухие установки укладываются слоями ниже или выше чернового пола (или иногда между двумя слоями). слои чернового пола) и под готовым полом.Системы сухой укладки представляют собой новейшую технологию и более популярный выбор для новых установок. Они особенно хороши при модернизации системы в существующем доме, поскольку не требуют заливки дополнительного бетона.

Нужно ли заполнять всю комнату?

Популярный способ использования теплого пола — это больше акцент, чем установка по всей поверхности. Например, обогрев области вокруг унитаза (который часто находится непосредственно рядом с ванной-душем) будет иметь большое значение для сохранения тепла ногам, и этого часто можно достичь с помощью одного подогреваемого коврика, приобретенного по более низкой цене. чем индивидуальный коврик для всей комнаты.

Для опытных мастеров-домашних мастеров установка коврика заданного размера перед укладкой новой плитки — это выполнимый проект с использованием подходящих инструментов и небольшого исследования.

Другие предпочитают обогревать только область перед туалетным столиком, чтобы согреть пальцы ног во время ежедневного ухода. Эта область обычно имеет прямоугольную форму, поэтому ее еще проще уместить на коврике заранее заданного размера.

Лучистое отопление может быть разумным способом добавить ощущение роскоши в небольшую ванную комнату, где есть небольшая открытая площадь пола, поскольку стоимость не будет почти такой же высокой, как в большой ванной, при достижении роскошного результата. Это делает его популярным вложением в кондоминиумы или таунхаусы, где пространство стоит дорого: у вас может не быть большой ванной комнаты, но вы все равно можете сделать ее похожей на частный спа-салон.

Как выложить плиткой частичную установку?

Определенно можно использовать пол с подогревом в помещении, а затем выложить плиткой всю комнату в одну отделку. Однако имейте в виду, что, поскольку лучистое отопление постоянно задерживается под полом, разумно заменить материал пола в отапливаемой зоне. Это не только может создать приятные визуальные разрывы в пространстве, но также убережет вас от потенциальной катастрофы, если в какой-то момент система выйдет из строя и ее потребуется отремонтировать.

Пол необходимо удалить и, таким образом, как правило, разрушить, чтобы получить доступ к системе лучистого тепла и отремонтировать ее, поэтому выделение меньшей площади с собственной отделкой пола уменьшит площадь, которую после этого придется заново облицовывать плиткой.

Вода, нагреваемая солнечными батареями, с водяным обогревом пола

Автор Оле Соренсен, 16.03.2006

Набор солнечных вакуумных трубчатых коллекторов, показывающий, как они подключаются к коллектору наверху.

Представьте, что ваша солнечная система горячего водоснабжения обогревает вашу кухню, воду для стирки и ванны, а также обогревает ваш дом.Холодным зимним утром вы могли бы с комфортом скатиться с постели на прикосновении к теплому полу и погреться в лучах вчерашнего солнца, принимая душ. Вы также будете спокойны, зная, что, хотя ваша система лучистого теплого пола обеспечивает вам здоровье и комфорт, она также является вкладом в более здоровую планету.

Гидравлическое лучистое отопление для пола — прекрасный способ обогреть ваш дом, потому что оно энергоэффективно, бесшумно, очень комфортно, незаметно для жилых помещений и безопасно для аллергиков, так как защищает от сквозняков, которые приносят пыль. Системы теплого пола обеспечивают равномерное обогревание всего помещения, а не только в определенных местах, как при принудительном вентиляции. Комната нагревается от пола, сначала согревая ноги и тело. Такие компоненты, как резервуары, насосы, котлы и системы управления, имеют долгий срок службы, а на трубную продукцию действует гарантия 25 лет и более.

Системы лучистого теплого пола могут быть воздушными, электрическими или водяными. Основное внимание здесь уделяется системам водяных излучающих полов, которые являются наиболее эффективными и широко используются в Европе на протяжении десятилетий.Сегодня 50 процентов новых систем отопления — это теплые полы. Вот как это работает: нагретая вода из бойлера перекачивается по трубам из полиэтилена (разновидность прочного нетоксичного пластика), проложенным по схеме под полом. Трубы также могут быть встроены в бетонную фундаментную плиту, легкую бетонную плиту поверх чернового пола или поверх ранее залитой плиты. Можно использовать самые разные напольные покрытия, такие как плитка, дерево, бетон или ламинат.

Гидравлическая система водяного теплого пола может работать на ископаемом топливе, но она очень эффективна, поскольку считается низкотемпературной системой отопления.Типичная система водоснабжения с солнечным нагревом начинается с солнечного коллектора, который поглощает солнечное излучение и преобразует его в энергию, которая используется для нагрева воды. Накопленная нагретая вода затем применяется для дополнения нагрева воды для дома и воды, используемой в системе теплого пола.

Последние разработки в солнечной технологии обеспечивают еще большую энергоэффективность. Базовый плоский коллектор — это более часто используемый тип солнечного коллектора, но новая технология, называемая солнечными эвакуированными трубками с тепловыми трубками, обеспечивает улучшенную производительность на 200-400 процентов.Базовый плоский коллектор представляет собой плоскую коробку с пластинами-поглотителями — именно там поглощается солнечное излучение — с трубами, заполненными водой, проходящими через них. Этот тип коллектора имеет тенденцию терять тепло через стекло. С другой стороны, в солнечных вакуумных трубках также используется пластина-поглотитель, но вместо протекающей через нее воды используется специальная герметичная трубка. Вакуум исключает потери тепла. Солнечные вакуумные трубки расположены в ряд, который соединен с медным стержнем (коллектором) тепловой трубкой.Труба нагревает воду, проходящую через коллектор, и вода циркулирует в резервуар для хранения.

Солнечные вакуумные трубки доступны в массивах по 30 или более и хорошо работают как при прямом, так и при непрямом солнечном свете, что делает их полезными в районах с холодной, облачной зимой, обеспечивая при этом более высокие температуры и более высокую эффективность, чем плоские коллекторы.

Трубки можно отрегулировать для оптимальной ориентации для максимального поглощения солнечного излучения. Поскольку каждая солнечная трубка представляет собой независимый коллектор со своим собственным механизмом теплопередачи, каждую из них можно индивидуально ориентировать для оптимизации притока тепла. А поскольку трубки легкие и никогда не горячие на ощупь, установка и обслуживание просты. Концепция прямого потока позволяет установку горизонтально, вертикально или под любым необходимым углом, обеспечивая архитектурную и эстетическую свободу. Так что, если вы не можете поставить его на крышу, вы можете повесить его на внешней стене.

При рассмотрении возобновляемых источников энергии, обогрев вашего дома водой с солнечным подогревом и водяным водяным обогревом пола является одним из наиболее экономически осуществимых вариантов.При сроке службы системы значительно выше 30 лет и сроке окупаемости всего 7 лет для систем горячего водоснабжения и 12 лет для домашних систем отопления, солнечная энергия является здоровым решением, которое будет приносить плоды на долгие годы. Совокупные налоговые льготы Северной Каролины и федерального бюджета для установок возобновляемой энергии по состоянию на 2006 год составят до 55 процентов стоимости проекта. Мы настоятельно рекомендуем изучить конкретные правила, применимые к различным налоговым льготам (www. ncsc.ncsu.edu — хорошее место для начала).

Когда вы решите сократить использование ископаемого топлива за счет установки солнечной системы горячего водоснабжения (ГВС) для нагрева воды для бытового потребления, считайте свой вклад достойным. В Соединенных Штатах установлено более 300 000 системных блоков SHW (не включая бассейны), и их количество продолжает расти. Фактически, в отчете за июнь 2004 года описывается установка системы Thermomax SHW, состоящей из 360 солнечных коллекторов с вакуумными трубками и тепловыми трубками, в верхней части контура циркуляции горячей воды в Срединно-Атлантическом центре Управления социального обеспечения в Филадельфии.А между 1996 и 2004 годами потребительская база компании Hawaiian Electric Company установила более 25 000 систем ТБО. Таким образом, они эффективно снизили потребность в коммунальных услугах в общей сложности на 12,7 мегаватт: этого достаточно для питания примерно 18 000 типичных домов в США.

По данным Министерства энергетики США, на нагрев воды для бытовых нужд сегодня приходится до 14 процентов потребления энергии средним домохозяйством и почти 4 процента от общего потребления энергии в США (1,7 квадриллиона киловатт-часов с 2004 г.
